天正5.0怎么绑定外部参照

在 cad 图纸当中呢，经常有些外部参照对象他无法绑定，也就意味着我们没有办法去进行分解，今天呢蒋老师来告诉你怎么操作。那么首先呢，我们先在这个 cad 命令行输入一个 x r f 的一个快捷键，然后空格 进入到我们这个外部参照的界面啊，现在我们可以看到我们这一个外部参照文件，我们右击鼠标，它是无法绑定的，那现在的话我们就不绑定它了，我们直接点击拆离，然后我们点击这个文件菜单，点击打开，我们再把这个底图呢找到啊，点击打开， 那现在我这个底图是已经打开了啊，我们直接去找到他，找到这个底图之后呢，那现在我们把所有的这个对象选中，然后 ctrl 加 c 复制文件比较多的话，我们需要等待， 那么现在他有一千多个对象是锁在这个图层上了啊，那我们是没有办法直接复制的，所以我们还需要先把这个图层的锁给解开啊，咱们解锁了，我们在命令行输入 la 空格，然后选中我们所有的这个图层， 鼠标左键单击选择一个图层， ctrl 加 a 全选，我们点击这个锁啊，先把它全部锁上，然后再点一下，把它全部解开啊，那么这样的话我们就可以啊，把我们的所有的对象复制过去，然后我们再选择对象， ctrl 加 c 复制， 等他全部啊复制完之后呢，那么在命令行他会有显示啊，有多少个对象好，复制完了之后，我们直接呢哎，找到我们之前的这张图纸啊，那我们点击这个编辑菜 单，点击粘贴到原坐标，那这样的话我们就可以啊，把我们的这个外部参照文件呢绑定到我们的这个图纸当中来，并且呢他也可以进行分解，你学会了吗？好了，关注姜老师，带你了解更多 cad 操作技巧。

外部参照图纸处理方法，图纸有外部参照文件时，会影响软件运行速度，所以我们需要把图纸合并，合并图纸外部参照，不需要打开仪表软件，直接在 cad 软件操作就可以了。 一、绑定外部参照文件在 c、 a、 d 插入选项卡，点参照面板右下角的小箭头，打开外部参照窗口， 选中已加载的外部参照文件名，右键绑定在弹出的窗口上，点确定按钮，根据图纸大小不同，需要等待一些时间才能完成。 全部绑定完成后，就只剩下当前已打开的一张图纸了。图纸绑定后，关闭外部参照窗口，最后点保 存按钮，保存当前图纸。二、外部参照文件未加载或不需要时，可以把它拆离，可以按住键盘 shift 键批量选取参照文件名，点右键拆离 外部参照，拆离完成后，关闭外部参照窗口，最后点保存按钮，保存当前图纸。

大家好，今天分享给大家的 c、 a、 d 绘图经验是如何绑定参照底图？ 我们画图的时候，为了改图方便，经常会用到外部参照，但是当你把图纸发给别人的时候，经常会遇到参照地图不显示的问题，这个时候我们就可以用绑定参照地图的方法来解决，下面我们来看一下怎么绑定参照地图。 看这些文件就是我们用参照底图做的一些景观总平面图，打开一张， 我们点一下这个参照地图，看他的特性， 这里显示的是外部参照，然后输入命令 e r， 调出外部参照选项版，然后点击这个参， 按照底图右键绑定，然后确定 绑定。操作成功后，我们再看这个底图的属性就变成了快餐照，这样我们就绑定成功了。 同样的方法，外部参照的图框也是可以绑定的，这样我们再发图给别人，就不怕参照地图不显示了， 你学会了吗？关注我，分享更多的景观施工图设计经验，帮你解答设计过程中遇到的各种问题。

当我们在 cad 图纸当中绑定外部参照的时候，如果提示啊他无法绑定的话，那我们可以采取另外一种方法，那么首先呢，我们打开这一张啊外部参照的图， 然后点击编辑菜单，点击复制链接选项，然后我们再一次的切换到我们这张图纸当中，在面内行输入 c 空格，在左下角啊画一个圆，做一个标记， 接下来我们点击编辑菜单啊，点击粘贴的原坐标，在粘贴的过程当中呢，可能需要等待一段时间啊，我们先等待一下， 粘贴完之后，他如果弹出这个提示的话，我们直接点击确定就可以了。那之前的外部参照对象我们不需要了，又应该怎么删除呢？点击这个插入菜单，点击外部参照选项，找到这个参照文件，右击鼠标直接点击啊 拆离就可以了。那么也有很多同学反映啊，说他的 cad 软件呢，这里没有这个菜单栏显示，那我们该怎么操作呢？直接在命令行输入这个命令，输入完毕之后敲空格键，然后把参数改成数字，一空格就可以把我们这个 cad 的菜单栏显示出来了。

cd 外部参照图纸的分解首先我们先确定他是一个外部参照图纸，然后点击插入外部参照，弹出窗口里面，我们可以看到下面这个呢就是一个参照图，我们点击右键，然后点绑定， 将参照图与这个原图呢绑定在一起，绑定成功以后， 然后我们再去选中这个图纸，再去用 ax 命令炸开，也就是分解就可以了。那么如果没有绑定之前，这个外部残照图纸是没有办法炸开的。关注下一期更精彩！

最近呢，有网友给姜老师发了一份 cd 图纸啊，问我，他这个图纸当中的外部参照为什么用 x 分解不了啊？ 那么大家要知道啊，如果是我们 cd 图纸当中有外部参照的话，那我们点击这个插入菜单，点击这个外部参照，对吧？我们可以直接到这个面板当中找到我们的外部参照对象啊，比如说我们这个， 对吧？这个对象，然后我们找到之后，我们右击鼠标啊，直接点击绑定，绑定之后我们就可以用 x 去分解啊，因为这个时候他就被啊 绑定成我们 cd 的一个内部快了，对吧？那么内部快我们当然可以用 x 分解，但是现在问题来了啊，他这里告诉我们啊，这个外部参照他还不是普通的外部参照，他是嵌套参照，也就是说你会发现我们选 中这个外部参照，右击鼠标的时候，这个绑定他是一个灰色的，根本就无法操作，那怎么办呢？好，那这个时候大家要搞清楚啊， 要搞清楚一件事情，就是我们要做的事情就是点击插入菜单，点击外部参照，当然啊，如果这个外部参照啊，大家有同学有的 cd 版本没有这个菜单栏的啊，你可以在命令行呢输入一个命令 xr 啊， 好，那么我们输入快捷键也是可以找到这个面板，找到之后，比如说我选中我的一个这个，呃，外部参照，然后呢，我们在最下面这里，他有个保存路径，对不对？ 点击这个保存路径这里啊，然后在右边有三个点，有三个小圆点，我们点击一下，他会找到，他会 要我们去找这个路径，那我们去找啊，比如说我们在桌面上，对吧？好，然后我们来找到这个路径， 好，找到这个路径的话，这个是 s 幺零装，对吧？好，那到这个里面呢？我们啊找到一个 s 幺零装，好，这里，对吧？然后点击打开， 重新载入之后，你会发现惊奇的一幕就发生了，我们现在再去选中这个对象啊，再选中这个外部参照对象，你看没有，我们再右击鼠标， 哎，你会发现他这个地方，哎，就已经是可以绑定了，看到没有啊？这个灰色就变成黑色，我们就可以去操作了，所以我们鼠标左键 单击啊绑定，那么这样的话就可以把我们的外部参照绑定成我们的内部块啊，好像还是有反应的， 我们现在看一下啊，好，现在这个对象的话，哎，好像还是没有绑定啊。好，我们右击鼠标给他绑定一下，好，他会看到没有，他会弹出这个窗口啊，然后点击确定， 那么他会消失掉，这个外部参照会从我们这个列表当中会消失掉， 有点卡，用这个图纸还是比较大的啊。好了，现在我们再去看这个对象，他就已经不是外部参照了，我们现在把它啊擦掉，你看这个对象，我现在选中他用 l i 空格，我查询一下他的属性，就已经是快 外参照，他就不是外部参照了啊，这个大家注意，那么现在他的这个光标的右上角有一把锁，说明什么？说明我们的图层被锁死了，对不对？选中他，然后把这个图层啊这个锁把它解开。 好，这个时候我们再去用 x 分解他就可以了啊，因为他他这里看到没有，他可能有快中快啊，对吧？我们的盖中盖啊，他是快中快，我们就这样交叉选择，然后多分解几下啊， 还不行，那我们继续分解啊，你看啊，现在我们就彻底的把它分解完了。好吧，所以大家如果以后啊碰到这种外部参照以及我们的嵌套参照的话，要明白怎么去操作啊。那我们今天这个案例就讲到这里，关注我，带你了解更多 cd 操作技巧。

天正电器如何实现参照布置？好多小伙伴问参照布置怎么操作，今天就来给大家演示一下。在工具栏中选择参加布置命令， 根据下方命令来要求选择基准途远，然后选择参照途远， 最后选择需要用于参加布置的图块，可以看到剩下的图块都已经进行了参加布置。

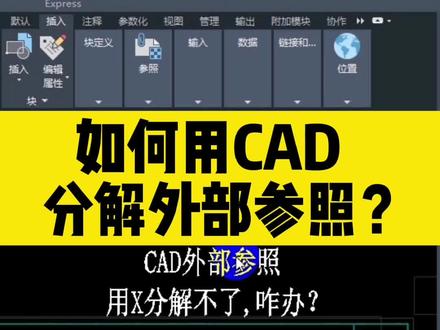

cad 外部参照用 x 分解不了怎么办？今天姜老师来教你在这个图纸当中这个图框啊，我们选中之后用 x 空格，你会发现它分解不了，然后提示呢是外部参照对象，那么 这种情况用 x 是肯定没有办法直接来分解的，那怎么操作呢？我们可以直接在命令行输入 xr 啊，这个时候大家注意， xr 是我们的这个外部参照的一个快捷键啊，如果是有的版本啊，比如说我们的天证， 他输入 xr 之后，他可能没有弹出这个界面，你可以输入一个全称叫 xr efr 空格一样的可以进入到我们这个界面。进入界面之后呢，找到我们的这个参照文件啊，是哪一个文件？然后找到之后鼠标左键单击，选中之后右击鼠标，这里有一个绑定啊，我们点击绑 定，然后弹出提示呢，我们点击确定，那这个时候我们再把它这个界面关闭掉之后，我们会发现这个图框他就变成了一个内部图块，这个时候我再用 x 啊选中这个图框空格就可以去分解了，你学会了吗？关注我，带你了解更多 cad 操作技巧。

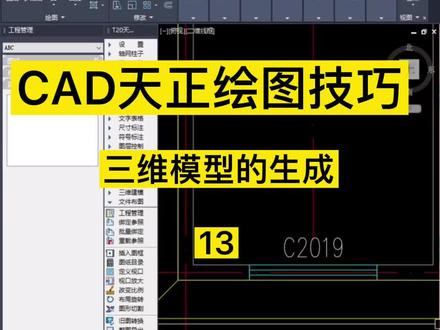

天镇三位模型生成，选择文件布图。工程管理，新建工程创建楼层表，输入层号层高，选择框，选楼层范围按钮 框，选平面图，选择平面图的对齐点。继续创建二层的层号、层高和对齐点。嗯，三层同样操作， 创建屋顶楼层表，选择屋顶和对齐点，选择三维组合命令， 选择确定保存文件，建筑模型自动生成。关注老吴，学习更多。
