robodk中怎么坐标系
来实现调整，同样的我们也可以在这里切换相对的参考坐标系 或者机器人机座，我更改到机器人机座上，大家可以看到如果我现在平移 x 轴的话， 它的移动就变成了沿着基座的 x 轴进行移动， 我切换到工具坐标系 现在在移动， 它就是沿着 t、 c、 p 的 x 轴进行移动，大家应该可以看出区别了， 在右侧的工作空间，这里就是显示当前腕关节、机器人法兰和当前工具的工作空间。 最后我们还有一个更改位置的方法，就是 通过下方的滑块来进行更改， 比如我拖动这个滑块，大家可以看到机器人就沿着第一个关节进行移动，拖动这里的他就沿着第三个关节进行移动。 对于右上角的这个对齐，我们点击一下对齐，大家可以看到坐标系就已经对齐了，我点击远点的话，机器人就回到最初始的姿态。 好了，这就是本节课的全部内容了。总的来说，大家可以通过 alt 键拖动坐标系，也可以通过参数来更改坐标， 或者通过轮盘来进行调整位置，或者大家可以通过滑块来进行调整。 下节课我们将学习目标点的创建，为之后的创建程序做准备，期待与你们的下次见面，再见！
粉丝3921获赞9258
相关视频
00:51查看AI文稿AI文稿按住 shift 左键点击项目并拖动，可以移动所选项目在项目数中的位置，并保持他们的绝对位置不变。 你也可以直接右键单击目标，点击改变坐标系 来改变目标所依附的坐标性，并保持其绝对位置不变。 直接按住左键将项目拖入另一座标系，则会同时改变该项目的衣服坐标系和他们的绝对位置。
05:55查看AI文稿AI文稿工具坐标系的建立工业机器人通过末端安装不同的工具，完成各种作业任务。为什么要建立工具坐标系呢？ 一、在直线圆弧圆周运动指令中，有工具坐标系才能进行运动学解算，使机器人明白自己该如何让工具以特定轨迹到达指定的位姿。 二、作业人员视角机器人时，可以在工具坐标系下精准控制工具中心点 tcp 的位置。 三、更换工具时，可通过修正工具坐标系或者坐标系变换指令，使所有程序点依照新工具修正。六、关节数据，确保 tcp 位姿不变而不用重新试教。 程序点在没有定义的时候默认工具坐标系原点在机器人法兰中心，以法兰中心为原点建立的坐标系称作法兰坐标系。 对于 rbd 机器人来说，在机器人处于零位时，法兰坐标系与机坐标系平行。建立工具坐标系也称为工具坐标系标定。目前标定方法主要有两种， 外部基准法，只需要使工具对准某一设定好的外部基准点便可完成标定。 此标定过程快捷简便，如机器人需要经常更换工具，可采用此方法进行快速标定。多点标定法、四点 减法，通过四个标定点 t、 c、 p 位置重合，从而计算出 t、 c、 p 相对于法南中心的位置。六点法在四点法基础上分别确定工具坐标系 x 轴和 z 轴。方向外轴由右手法则确定。 下面以博创视角器为例，介绍工具坐标系的建立步骤。在博创视角器手动界面点击工具坐标系，则会出现如右图所示的工具坐标系建立界面， 在勾选默认工具坐标系的姿态是围绕机坐标系下的轴旋转，也就是和机器人的法兰坐标系平行时，只需要采用四点法实现踢 cp 的位置测量即可完成工具坐标系建立。四点法操作步骤，一、在机器人动作范围内找一个精确的固定点。 二、在工具上确定一个参考点，最好是工具中心点 tcp。 三、手动视角工具参考点，使其尽可能与固定点刚好碰上。 四、读取当前点数据或在点的管理界面新建点，在此引用完成关键点一的六关节数据采集。 五、将工具参考点从其他方向一项固定点依次切换界面至关键点二到关键点。四、 读取当前点数据或者在点的管理界面新建点，在此引用完成全部四个关键点的数据采集。六、输入坐标系名称，点击确定按钮，完成工具坐标系的建立。 提示， t、 c、 p 标定操作要以次轴、万步轴为主，四个关键点的工具姿态需不同，在固定点附近要降低速度，以免相撞。 tcp 标定后，可通过在关节坐标系以外的坐标系中进行控制点不变动作，检验标定效果。如果 tcp 设定精确的话，可以看到工具参考点与固定点始终 中保持接触，而机器人仅改变工具参考点姿态。当需要建立的工具坐标系姿态不为默认旋转方向时，需要额外确定 x 轴和 z 轴的方向点，通过前四个点的位置数据即可计算出 t、 c、 p 的位置， 通过后两个点即可确定 tcp 的姿态。四点法和六点法建立的工具坐标系对比如下四点法中，工具坐标系与法兰坐标系平行。六点法则需要自定义 x 轴和这轴方向。 此外，针对工具因磨损或损坏而进行更换的情况，搏创控制系统给予外部基准标定法提供了工具坐标 标系快速修正功能。在工具坐标系界面点击修正按键，会弹出标志点输入框。原标志点为外部基准点， 是工具坐标系建立完成后，采用工具以特定姿态到达弓箭台上某个特定位置时读取的点。 新标志点为工具更换后，采用新工具以同样姿态到达弓箭台上相同位置时读取的点。点击确定按键， 则原工具坐标系数据会快速修正为新工具坐标系数据。同时，所有与原工具坐标系关联的程序点 将关联至修正后的新工具坐标系，自动对其六关节数据进行修正，使得 t、 c、 p 的位姿保持不变。

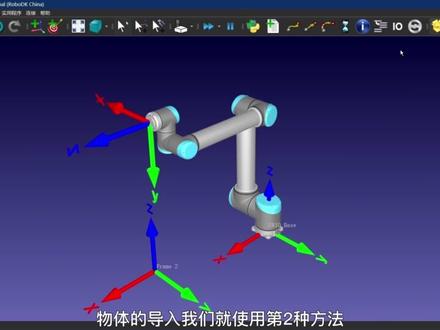

02:47查看AI文稿AI文稿大家好，本节课我为大家带来的是 robdk 机器人离线编程软件学习的入门篇。第四讲 工具与物体的导入。上节课我们学习了 robodk 软件中如何导入机器人、移动机器人以及如何新建坐标系。一个完整的工作任务除了需要机器人本体以外， 还需要具备处理的对象以及处理该物体的工具。接下来我们就从导入物体入手。 这个工作站就是我们之前做出来的工作站。现在我们需要导入物体。与机器人的导入类似，物体的导入也可以通过在线库下载并导入， 或者通过文件夹导入。我们先打开 robo dk 在线库， 这里我已经打开了一个了。我们在这里类型里勾选 object， 就可以筛选出所有的机器人在线库自带的模型了。 大家可以看到多部 d k 在建库中对这些基础的物体进行了尺寸的标明 以及他状态的标注。 closed open。 在大家课后练习中，如果有需要的话，可以通过机器人在线库下载自己需要的模型。 我之前说过，我们本系列的课程的目的是还原我一开始展示的案例。所以物体的导入我们 就使用第二种方法在文件夹中导入。我们点击文件夹，在 library 路径下找到 object inspection， 点击打开。 大家可以看到工作站中就出现了这个物体，但是这个物体现在是镶嵌在机器人机座里面的。 我们为了移动这个物体，我们需要将这个曲面移动到 freeman 中。 这里我们就可以右键按住这个物体，拨动到 freeman 二上，选择移动 嵌套，大家就可以看到物体就附着在 freeman 二上。然后我们就可以通过之前讲到的方法，按住 alt 键拨动 freeman 二来移动物体。
21RoboDK

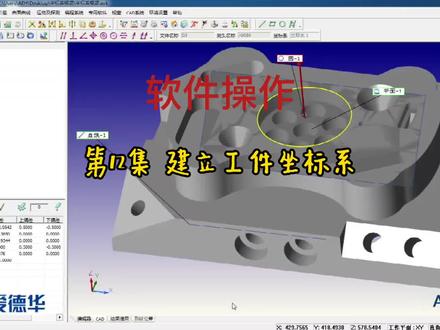

04:10查看AI文稿AI文稿大家好，本节为大家讲解如何建立弓箭坐标系。在零件精确的测量中，正确的建立弓箭坐标系与具有精度的测量机效正好侧头一样重要， 要得到一个正确的检测报告，就必须建立正确的零件坐标系。同时，在批量弓箭的检测过程中，建立正确的零件坐标系即可运行程序，使测量更快捷有效。 那么建立正确的坐标系首先需要了解图纸的基准设计，再选择合适的建立坐标系方法，以保证建立的坐标系符合弓箭图纸要求，来确保测量 数据的准确性。建立弓箭坐标系可通过三个步骤，弓箭基准面的找正，基准轴向的找正、坐标系远点的设置。 建立坐标系的方法有很多，下面我们以平面直线圆为例说明 acd miss 软件建立弓箭坐标系的操作步骤，在这里我们要注意的是，在箭弓箭坐标系之前， 首先弓箭要有正确的装甲和足够的检测空间，再在弓箭上测量或构造箭坐标系时所需的几何元素。然后左箭单击工具栏中弓箭位置找正按钮，即打开 弓箭位置找正。操作界面，界面包括五个区域操作步骤，信息区、元素名称列表区、空间旋转轴向选择区、平面旋转轴向选择区、坐标原点设置区。 第一步，基准面的找正。将所侧的平面衣拖入元素名称栏，在空间旋转轴向选择区选择平面衣的实验方向正 z 点击空间旋转， 也就是我们以平面一的实验方向作为正 z， 通过空间旋转来确定第一走向。同理，如果侧的是其他方向的面，也可通过空间 间旋转确定其他方向为第一轴向。第二步，基准轴向的找正。将所侧的直线一拖入元素名称栏，在平面旋转轴向选择区选择直线一的实验方向正 x， 点击平面旋转，也就是我们以直线一的使量方向正 x， 通过平面旋转来确定第二轴， 要注意直线的踩点顺序决定了直线的实验方向，直线的实验方向不同，确定的轴向不同。我们知道坐标系 xyz 三轴是相互垂直的，因此确定了两个轴向，第三轴 也是唯一不变的，那么我们就可以直接进行第三步，坐标原点的设置。将所侧的元一拖入元素名称栏， 元一所在的平面为坐标系的 xy 面，那么在坐标原点设置区勾选 xy， 点击偏置，再在元素名称来选择平面一 原点设置区勾选 z， 点击偏置。在界面的左上角显示坐标系建立的操作步骤，信息 名称栏输入名称或使用默认名称点击确定及弓箭，坐标系建立完成。
