ug12检具曲面延伸最佳方法

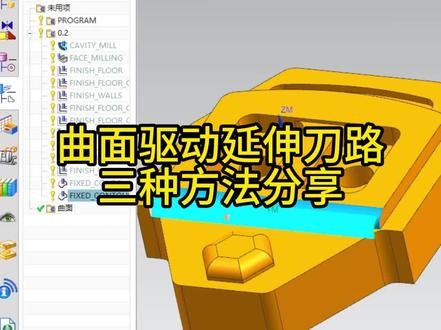

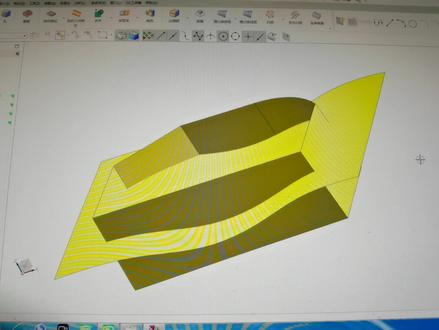

大家好，今天给大家分享一下关于这种曲面刀路啊，曲面驱动的刀路延伸的三种方式啊，就是现在这个情况，他是会直接踩刀的，对吧？看见没？ 那有哪几种方式呢？好，首先第一种就是最基础的，就是说把整个面进行抽取出来，然后给他用延伸片体给他左右延伸出你需要的一个范围。然后第二种 就是说在门取面区域，切削区域这里点进去，然后这里可以调节，我们可以把第一个起点，比如说这个改负，然后这边也改负，然后这个改正数。 好，这样之后也可以我们给他显示一下接触点，看见没？他也大了，对吧？我们整体显 试一下，他会延伸出来一些，我们确定生成一下道路就可以看出来，看见没也延伸出来，对吧？那还有一种方法是什么样的呢？第三种的话我先退出重新进入。第三种也是比较简单的，就是说把这个切削模式 从往复改成往复上升，改了之后呢，我们还需要去到一个非切削移动，在这里面把我们那个进刀方式给他修改一下，修改成我们一个线性， 然后这个就是延伸的长度，你可以设置毫米，也可以设置刀具百分比，比如说给个六十就安全了。好，这个时候我们再生成 好，然后我们再把那个好重新生成一下，这样他就会达到一个这种可以正常延伸，你看延伸了百分之六十的一个效果，这边也是啊。

曲面上如何拉伸出这种带弧面的实体？游戏中的常用两种方法你都会吗？不会的话点亮小红心开始教学。 这里给大家介绍两种比较常用的方法。第一种是偏字面的方法，使用的是曲面中的偏字曲面命令，这个命令会根据你选择的曲面偏字生成一个新的片体，那有了这个片体，在做拉伸的时候， 开始或者结束的位置，我们就能使用直至延伸部分这个功能，直接拉伸就能获得这个面的弧度样式，之后直接求插就可以了。 那第二种方法的话就是直接偏置，用到的是偏置区域这个命令。首先我们做个拉 拉伸使用，直至延伸部分，选择现有的实体表面， 得到这个弧度后，使用偏字区域这个秘密框，选带弧度的这些面，这种偏字能保留弧度样式，做一个适量方向的延伸，符合我们的要求，用这种方法也能得到弧度的工具体，之后求插也是可以得到所需特征的。 我是无私教育的木子，想学习更多的 ug 建模知识或者领取 ug 学习资料，就评论六六六找我领取吧！

有机偏置曲面、偏置面、偏置区域、拉出面，这几个命令大同小异，那到底什么情况下又什么命令？来对比下他们的用法你就知道了。 首先是偏执曲面，顾名思义，他偏执出来的就是一张曲面，他可以将实体的一个面进行无脑的偏执缩放， 那如果你把所有的面选全，那他偏执出来的就是实体偏执面，他比偏执曲面只少了一个字，但是用法和效果完全不同，他让实体的一个面按照原本趋势进行一个延伸，这里可以看到弧度是这么大， 延伸之后可以看到这弧度明显变小了，这是因为他偏置受到相邻面的影响，而不是单纯的进行一个延伸。接下来我们再来看看偏置区域，偏置区域他就是让一个区域进行偏置， 所以他更容易受到周围面的影响，所以他偏执的方法需要在艺术行为里来控制。像底部这里只想延伸这一平面，但是他会带着整个梯形面沿趋势进行一个拉伸， 这一点和拉出面有点类似。拉出面他如果有面和拉出方向一致，那他也会进行一个整体延伸， 拉出面有点类似于高配版拉伸，这里拉伸顶部的弧面可以看出，拉伸后对比偏置面发现拉出面不改变弧度大小， 那如果只想让底面像拉伸一样的延伸单个面，那就得是这样的形式才能直接拉伸出一个方柱，所以大家需要根据你的模型样式来选择合适的命令，现在先记住这些命令的用法吧。

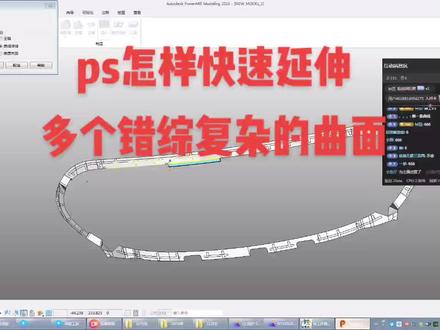

太累了，所以这种情况下呢，我们不要一个一个延长了，太慢了。所以你按住键盘，这里有一个复活曲线。 那么我们这个地方呢，你可以点取你的线啊，我这里讲一段。好吧，不全不讲，讲这一段，那么我们以这一段来讲一头一尾吧。好，这样的。然后你点出这个起点，然后点这个回车。那你看你或者呢直接点这个快进 外挂，等一下再讲啊。我们先不讲外挂好不好，都魔术先。呃，魔术兄弟，我们把这个 分型面讲完之后，我们再来讲一下你们所需要的外挂啊，我们到时再讲行不行？我们先讲原生态的技巧。那么这个地方呢，大家做的时候，你这样一个一个点也可以。这个就像以前 古老的 dvd， 跟时光同龄的人应该都看着看过吧，大概四十岁的人应该都看过那个 dvd， 看那个那个那个黄带的时候都知道吧。这是快进对不对？所以跟那个是一样。

ug 软件中最好用的编辑曲面命令 x 型如何使用？一起来看看这个秘密有多强，学到就是赚到。 用 x 型命令来修改造型，不但非常方便，而且自由度还很高。首先他能编辑的对象有限，像这里我们选中一段曲线，这样就能根据他的几点来拖动调整位置， 这用法和艺术样条有点类似，那除了线，像我们实体的面也能使用 x 型命令进行编辑对象选中一个面后，可以生成多根 uv 线，然后 uv 线连接的地方它会自动生成点， 这样我们可以拖动点，从而带动整个面发生变化，像这里就由平面变成这么一个凹凸面了。那最常用的方法还是我们用来编辑一些片体面，他和编辑实体面一样，同样可以生成 uv 线，从而通过拖 动这些点来进行调节，那这命令除了能拖动点进行调节外，他还能拖动线来进行整体调节，那这样面做大的变化就比较方便。另外就是我们拖动点线的移动方式，这里有很多种， 像这些定位方法我们在系统学习的工具视频里面都有讲过，新手只要选用最常见的定位方法就好了。还有就是因为这里是个正方形的面，这个 uv 方向生成的很标准，那如果是这样的梯形面的话， 可以看到这 uv 线生成的方式不是我们理想的样式，那么可以把提取方式改成适合边界， 这样生成的 uv 线就是我们想要的样式了。另外就是我们拖动这些点线面的变化程度也是能进行调节的，可以通过修改微定位这个速率以及这个不长值来调节幅度，这在我们 做逆向设计的时候经常用的。当根据 stl 数据文件还原实体模型时，像这里做的这个面，他们没有很好的贴合数据面，那么我可以通过调节点让面与数据面更好的贴合在一起，这样做出来误差小，模型更精准。但如果调节幅度达不到要求， 那也可以通过增加这个 uv 补片数来让面更贴合数据面，这属于慢工出细活了。那么今天先记好这个 x 型命令的基础用法，以后工作中需要用到再来看一看吧。

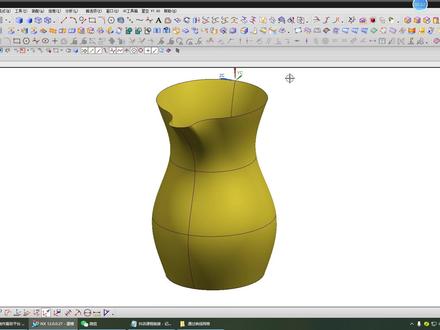

大家好，我是魏老师，这个案例的话是一个水壶的一个曲面，我们来看一下用这个网格曲面怎么样能够把它一次性做出来啊？ 这个的话最好呢，我们为了那个曲面比较对齐了，我们先在这个地方的话把它打断，我先把参数删掉， 然后这个地方的话分段啊，在这个地方分段，然后呢这里也是一样把它分段， 这里的话你看用这个的话他分不断，是吧？那我们就用这个等分段，嗯，把它分成四段啊，这也是个小小的一个技巧啊，那这样子就可以了，对吧？ 我们为什么要分段呢？就是分段的话，你选择的时候那个曲线的话，就那个箭头啊，就会在这里这个朝向嘛，那举起线 局曲线，我现在选择的是上面的哈，第二条，第三条，第四条撬过来交叉的，交叉的第一条，交叉的第二条，这个时候的话你就就做出来了，但是做出来是一半，是吧？这个时候呢，这个交叉曲线的话再回来 再选一次啊，再选一次，这样子就完美了，然后这个做出来的话他成一个实体，如果你想他是成为一个片体的话，那很简单，在这里面把它改成片体就可以了啊，他就做出来这个片体啊，你学会了吗？啊？这个的话一个技巧就是 一个是在要把这些局曲线打断，就这些封闭的，第二个就是教他曲线选两次啊，然后再就是生成出来的体的话， 封闭的是实体，所以呢就得出来的是一个实体，我们要把它改成片体的话，就在这个设置体内形这里面改成片体就可以了啊， 想学习更多免费的啊，群 ug 的啊。 这个教程的话啊，可以关注我啊，我们每天的话基本上都会发布嗯，新的那个，嗯，小的教学视频，谢谢大家。
