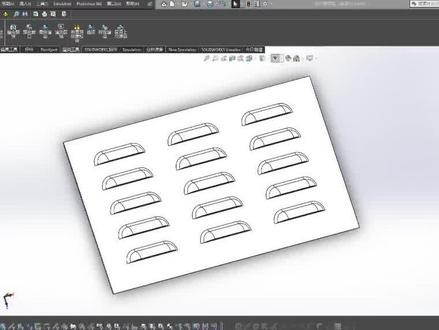

大家好，今天来给大家演示一下在 suridork 中百叶窗的设计，这是一块普通的封板，用 suridork 的钣金功能绘制的。 我们点击右边的设计库 design library forming tool lowers， 找到我们所需要的百叶窗模型。这次我选的是长度一百的百叶窗模型，点击鼠标左键将它拖到风板上，通过直令选项来调整百叶窗的方向和角度， 然后通过相应的尺寸约束百叶窗在封板上的位置， 点击确定，这样一个百叶窗就形成了。 然后我们再把这个百叶窗进行镇领，选择合适的间距， 这样一个带百叶窗的封板就完成了。 我们使用展开指令，就可以看到冲了百叶窗后折弯前的状态了。 摆一页窗的模型是我们可以自己设置的，我们打开 lolo 这个文件架，我们可以通过复制和修改软件自带的模型参数来生成自己需要的模型。 通过修改他的槽图尺寸，我们就可以得到我们想要的百叶窗尺寸， 这样就可以根据你自己的需求来制作你想要的百叶窗模型了。好了，今天就讲到这了。
粉丝460获赞5144
相关视频
04:05查看AI文稿AI文稿今天我们看一下这个百叶窗是如何绘制的和成型工具是如何使用。首先我们要先创建一个成型工具，成型工具呢就是在冲压这个百叶窗的时候的一个模具， 我们先签创建一个产品工具， 长度三十，宽度给个五吧，然后拉伸高度给个五， 然后我们将进行倒个圆角， 再打一次眼角也是五毫米，然后呢我们将它保存为成型工具，在钣金这个页面找到这个成型工具， 成型工具点击一下，然后这个停止面呢，就是说他这个模具当他压下去的时候，从上下往下压到哪个面开始停止， 我们选择这个面停止，然后用移除的面呢，就是说冲压下去哪个面是要变被那个裁剪掉的，然后我们选择这个面，然后确定咱们进行保存一次，保存到桌面成型工具， 哈哈， 查询工序一， 然后保存到顶面，然后呢我们再进行一个钣金的创建，提起法兰，那先创建一个薄版吧，一点五的原版 撒出了个零 一点五的板，然后调节好了，你们 将刚刚才那个创建好的成型工具添加进来，在桌面成型工具确定， 然后这成型工具我们就添加进来了，有一步很重要，就是我们要将这个文件夹成型工具，文件夹这前面的勾给勾选上， 否则他是不能进行冲压的，现在已经勾上，我们就可以将这个模具拖出来使用，我们摆放在这个位置啊，确定 现在他就冲出来了，百叶窗的一个样子，如果要冲很多呢和这个位置的确定，我们是可以进行一个尺寸的约束，能找到这个冲压，冲压模这边 一个尺寸的约束说三十三十，然后如果需要很多的话，我们可以进行一个正列， 正列方向我们选择这个方向，第二个方向，然后我们这正列实体呢？选择这个百叶窗距离，我们选择四十吧，确定， 然后我们的百叶窗就绘制好了，能上个色，然后更容易看清了， 这就是我们百叶窗和诚信工具的使用方式，感谢大家的观看。
314浮华一梦
05:57查看AI文稿AI文稿大家好，我是孤舟，这节课呢，我们给大家讲解一下这个百叶窗的做法啊，那么百叶窗它的形式呢，有很多种啊，我们讲其中的一种啊，就是这个地方呢啊，哎，凸起啊，这里面做开口啊，这种百叶窗， 那么白叶窗呢啊，他是住在板筋上面的啊，类似于这种的形状呢啊，我们都得用这个板筋里面的成型工具啊，类似于我们说的冲模啊，有这个冲模的上模和下模啊，我们要把它冲出来啊，冲出个模型出来啊， 那么要想做这个诚信工具啊，我们就要了解诚信工具的脾气啊，那么他有什么脾气呢啊？首先我们看下这个诚信工具呢，他是这个啊，一个圆柱的四分之一啊，所以我们首先呢要画这个 啊，触摸的这个魔头啊，那画这个魔头呢啊，我们首先要进入到零件状态呢啊，哎，我们直接啊绘制一个圆啊，给一个这个尺寸呢，大家可以自己定给个二十的尺寸，然后拉伸呢，八十 倒角啊，倒个十个，这样呢，他刚好这边就是一个啊，半球确定，然后我们只留四分之一，其他的四分之三呢是要去掉的， 切除 留下这四分之一，那为了显示我们这一个啊， 百叶窗呢，这个地方要给这里好看一点，我们可以给这里倒个角啊，那么要倒角的话呢，我们就需要啊，给这个地方做个底面啊，也是我们德华的停止面啊，做个底面，这个底面形状啊什么的都没有什么要求啊，你只要把它包进去就可以了， 厚度也没什么要求啊，因为我们等会是停止面，所以这里面呢我们做个一个，然后接下来呢啊，我们在做的时候，好，我们把这个尺寸呢给他归顺一下啊，其实不归顺也也没关系啊，归顺一下好定位，坐在正中间 往上确定，然后给这里面呢倒一个与小圆角啊，两个的圆角就可以了。然后接下来我们来做这个诚信工具啊，进入到板 里面做成型工具，选择要停止的面，选择要移除的面啊，这个是停止的这个移除，然后这里面插入点啊，这个插入点，我们刚才选这个点，就选这个点就可以了啊，选中这个点，确定， 这样我们就看到了这个成型工具呢啊，做完了啊，他有三种颜色，移除的面，停止面和作用面，最主要的是我们一定要把这个成型工具呢保存在一个文件夹里，他不能直接保存在桌面啊，一定要放在一个文件夹里，所以我们这里面建一个文件夹， 七八啊，点进去啊，选择百叶窗， 一定要是文件夹，确定好，这样我们程序工具就做完了，做完了在这里没有完啊，我们接下来呢啊， 随便画一个这个板筋啊，我们就不用这个了，创建一个板筋， 随便画一块 how， 确定啊，就创建这个钣金，注意一定要是钣金，然后接下来呢我们选择这个地方有一个添加文件位置把刚才的啊这个文件位置呢啊，找到啊文件位置啊，找到，然后添加， 添加进来之后注意啊，你把这个点的时候，这个百叶窗已经出现了，但是此时你放进来，他是不起重的，我们一定要把这一个文件夹选中点右键 把这个成型工具文件夹，这个确定啊，你再看这边就打勾了，打勾之后呢我们再把这个 百叶窗拖进来，我们就看到啊，这里面呢就可以显示这个百叶窗了啊，我们这样看啊，那如果你觉得他反呢啊，这里面有个反转工具， 他就到这边来了，同时呢这里面还可以旋转他的角度啊，比如说我要一个一百八十度把它反到下面来，哎，那就这样看一百八十度啊，这都可以设置，然后这里面有个位置啊，相关的位置关系呢，你可以设置相关的这个尺寸，比如说这里面呢我们设置一个八十， 到这一边呢设置一个一百啊，确定，这样我们在确定的时候呢，我们这个百叶窗呢啊就已经出现了啊，如果反了你就打一下反向就可以了， 同时我们这个百叶窗呢也可以进行震裂 选择特征啊，选这个特征对他进行阵列 确定啊，这样呢，我们整块板呢啊，这上面都是这个白叶酸的形状啊，这就是我们诚信工具的用法，那么什么样的形状你需要什么样的啊，你就把这个诚信工具画出来啊，然后呢记住要保存在文件夹里面。 好，这节课呢我们诚信工具和百叶窗的讲解就说到这啊，欢迎大家关注啊，转展学习。好，我们下节课再见。
1135SW讲师—孤舟老师
02:33查看AI文稿AI文稿今天我们要讲的是 sorry drugs 钣金百叶窗的实力建模，这是需要用到钣金模块里的成型工具。首先建立一个图材，拉伸尺寸不要太小就行。 在上面建立一个百叶窗的模型，尺寸大小比底下的兔台小即可。 使用三四道圆角将百叶窗的轮廓建立出来， 点击成型工具停止面选择底下的凸台面， 要删除的面则选择百叶窗的树脂面，这样就完成了成型工具的建立。 建立完之前的圆角，下面的凸台也就没用了，拉伸切除掉即可。 百叶窗的成型工具准备完毕，保存到一个文件夹里面， 建立一个钣金拉伸的零件，一定要是钣金拉伸的哦，不然成型工具使用不了。 在右侧中点击添加文件位置，找到并导入之前百叶窗保存的文件夹，直接把百叶窗拖 进来，会提示建立装配体，这时就得把文件夹设置为成型工具，文件夹才可以使用。成型工具把百叶窗拖到所需要成型的面上，在左侧可以修改摆放角度和正反向，点击位置也可以给予约束，给定尺寸参数， 点击点，也可以继续在图中绘制多个百叶窗，约束完点击确定即可，就会自动切除百叶窗需要删除的那个面。 百叶窗成型工具的教程也就到这里了，感谢大家的观看。
99森科云创
00:15查看AI文稿AI文稿钣金百叶窗建模技巧分享，第一步，绘制一个钣金零件机体。第二步，将百叶窗成型工具拖动到钣金机体上。第三步，震裂，百叶窗就大功告成了。关注我，学习更多设计干货！
02:34查看AI文稿AI文稿锁定汪斯技巧学习分享，这节课我们来学习如何在钣金上增加百叶窗。什么是百叶窗呢？我们放大来看一下这个图包， 他的上面四周呢是封闭的，只有下面呢有个缺口， 而这个破包呢，他不是在这个版型上面切出来的，也不是通过一个小块块焊上去的，而是通过模具直接冲压成型的。我们来看一下这台飞镖设备，这个下机架门板 做了两排百叶窗。这个百叶窗有什么功能呢？由于我们的下机架它底部呢是有电风箱风扇，我们为了更好的 增加空气的流动，让设备更好的散热，所以我们做了两排这样的白叶窗。第二点，我们这个钣金比较大的情况下呢，增加一些加强金的东西，比如像我们这个土包，他也可以更好的增强 这个板筋的一个强度，不容易形变。第三点，一个光秃秃的板，他的美感也比较实板，如果我们增加这样的一排百叶窗，他的美感也增加了，所以我们往往会在飞镖设备的下级架在封板上做成百叶窗。那我们怎么来做这个百叶窗呢？ 回到我们这个钣金在设计库里面呢，我们这里有一个 forming tours， 也就是成型工具，成型工具里面找到呃，这一项里面 就这样有一个设计好的自带的成型百叶窗的工具，我们只要把它拖进来打钩完成，确定方向反了呢，我们就把它反过来，重新编辑一下反向工具， 把前面的嘞删掉，重新编几下草图，让我们的把一串位置嘞放到我们想要的想要的地方去 选中他进行先行正列 打开，完成正列。想学习更多的技巧，请关注老师抖音号！
02:59查看AI文稿AI文稿好，大家好，我是西梦阿金老师。那今天呢，我给大家分享的是用我们的这个 sorry works 如何来做我们的这个百叶窗。什么是百叶窗呢？也就是我们的这一个三十三，三十热的就是出 我们的这一个箱体柜机呢，他叫散热，散热呢，我们可以做些白天窗，防灰尘的和防雨的这种的。那么白天窗呢？一般用什么？用我们的这一个诚信工具，但是呢我们的二零二零的话，这个诚信工具我们用什么呢？用我们的这一个在设计库里面， 在设计库里面就有一个什么呢？就有一个我们的这一个什么诚信的，他事先用好的诚信的这个什么一个工具，你看就有这个工具，有，有这种各种各样的工具。那我今天讲到的什么？讲到的就是我们的这个什么，我们的这个白天窗直接拖动进来就可以了，是吧？拖动进来就可以了。 普通话由于这个位置放反了，你可以干嘛呢？哎，你可以给个零度，看到没有？给个零度，然后给点反向，哎，向上，对吧？向上，然后位置呢？我们可以干什么？给个位置位置的话，我们可以干什么呢？用我们的这个标尺寸，比如说我选择这个点和这个点的一个距离， 那这个距离多少呢？比如这个距离是我们的一个二十，对吧？好，打勾，我们再来标一个距离，哎，选择这个边呢，和这个点的一个距离怎么样？那这个距离多少？比如说这个距离是我们的一个六十，对吧？哎，不要给他，哎，不要给，不要给六十，给多少？给一个五十， 对吧？好，我们打勾，对不对？哎？我们点完成，对吧？就出来了，哎，出来以后呢，在这个位置，哎，他好像没有移动过去啊，这个我们到时候呢再去更新一下就可以了。那么接下来怎么办呢？接下来就说这是一个呢，我们要 多个，那四十多个他肯定都知道，用什么呢？用我们的蒸裂点，我们的特征，那个特征下面有一个什么？有一个蒸裂，蒸裂，有个现形蒸裂，现形蒸裂，首先选择我们的蒸裂方向，我选的这个这个几种平面和这个方向是垂直关系， 然后正月的距离，比如说，哎，多少？比如我是一个三十，然后正月几个？正月四个，然后呢？我们现在呢正月的这个特征要高手选了，就选择这一个，哎，就出来了吧， 如果我们这个列的这个距离太大了的话，我给一个二十，他有一两，或者我给一个十五，对不对？比如说我中间几个，我中间六个，对吧？哎，打勾就可以了。 那看一下我们的像这种防水或者说防雨的，或者说这个是就是我们防水的要求有防水的或要求防灰尘啊这种，我们的这种白叶窗，也就是我们的这 三十孔，就是用我们的这种方式做的，我们很多学员呢，用这个名人去做啊。用什么？用我们的这一个，呃，钣金里面的这个名人去做的话比较麻烦， 那么直接用什么？直接用我们的设计库里面的这种去做是比较快捷的。 ok， 好，你掌握了没有？如果各位呢，喜欢阿鸟老师请持续关注，心动阿鸟老师。那这个方式，这个小技巧，那我就分享到这里，谢谢大家。

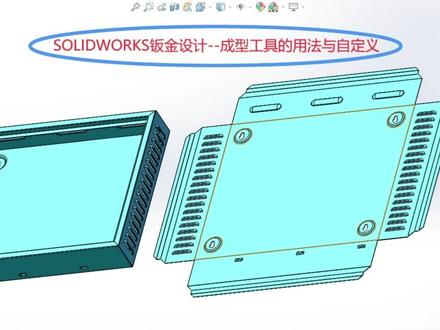

08:56查看AI文稿AI文稿朋友们大家好，我是画图者的烈火联谊，今天给大家分享一下钣金里面的成型工具， 那么什么是成型工具呢？如果放在车间里面说成型工具就是磨具，比如说我们要冲百叶霜啊，冲粗包啊，然后冲这个压线条啊，扎线条啊等等等等，都是要用磨具的， 那么这个模具放在软件里面就叫成型工具。大家看这个箱体，这个箱体上面有挂剪孔，有白疮，有涂包， 有这个扎线条，这些就是用成型工具做的，这个不是说画出来的啊，无论是做钣金加工还是结构设计，这个成型工具都是一个必不可少的一个命令。 那么本期视频就给大家分享一下这个成型工具怎么用，以及怎么自己创建成型工具。下面我重新新建 这个图片，把这个先关掉，在前世纪念面上画一个草图，然后这个成型工具大家一定要注意，这个成型工具只能在板筋上面用，在非板筋上面是用不了的，所以这个位置不能点拉伸， 这个位置要点版集里面的集体法栏，然后这个厚度设为一点。五、我们的软件在安装的时候，这个软件会自带了一部分的成型工具，这个成型工具在哪里呢？点开这个位置设计铺， 然后点开这里，找到这个文件夹， f 勾挂这个文件夹，当然了如果英文不好辨识的话，可以点击这里的重命名，把它改为一个汉字成型工具。然后确定这个成型工具在使用之前有一点特别要 注意，一定要右键在前面这个成型工具文件夹这个前面打上对勾，不然的话这个成型工具是使用不了的，只能给你派成一个新的零件。这个文件夹里边，这个成型工具的文件夹里边就有一部分是软件自带的，我可以给大家演示一下。 比如这个是一个压包，然后直接拖过来放在上面，然后这个地方可以位置，然后可以标注一个尺寸，这是压包的中心点，然后确定。 然后这个时候你需要更改这个位置，然后点开这里，点击这个草图，然后编辑这个草图，把这尺寸改掉，就可以更改了。这个位置我可以给大家改一个五十，改成一百，大家看一下，这个就是成型工具，这里面带了很多的成型工具，大家每一个都可以试一下。比如这个， 这应该是翻边，看到没有？这个是翻边，然后这个是百叶窗，然后这个位置也可以点击反转，然后就百叶窗朝上，也可以点击九十度旋转，然后 确定这个是一个一些系统自带的一些成型工具。那么怎么样去创建属于自己的成型工具呢？比如说这个白叶疮，呃， 公司没有这么大的模具，公司的模具是八十乘十的，那么怎样去创建一个八十乘十的百叶窗模具呢？下面我给大家多种分享一下。怎么样创建自己的成型工具， 然后先把这个也删除掉了，这个不用了，然后新建一个零件，点开这里的设计库，然后找到这个成型工具的文件夹，然后右键打开文件夹，我这里已经有新建了一个 揉肩夹，我这个为了给大家演示，我再垫一揉肩夹，然后新建揉肩夹，比如说起个名字，螺弓，嗯，磨具， 然后确定，也就是说我建的成型工具就放在这个镂空模具里边，然后这个文件夹已经建在这里，然后这个地可以关闭，然后这个地方新建机子面，我给大家建一个八十乘十的百叶窗的一个模具， 然后先绘制一个，这个尺寸是无所谓的，这个可以自定义，然后决定特征拉伸，然后这个位置选择反向厚度也是无所谓。 然后下面把百叶窗的模具轮廓画出来，在这个右视机正面上，大家注意这个圆点这个位置，然后画一个矩形开口，这个位置 定位六号，还有一个摄像头， 这个十可以先删掉，然后这里加一条辅助线，这个圆弧和这个线成相切的即可关系，然后标准尺寸十这条线删掉， 这是一个百叶窗的一个洁面，然后特征拉伸出台，两侧对称，八十乘十，这个就是六十。 然后现在把两头挂出来，点击这个面，绘制一个草头，然后直接转换实际应用，点击特征，点击旋转旋转轴点这个，然后这里位置设置九十度。这边也是同样操作，草头绘制转换实体 特征旋转，点击旋转图，设置九十度。然后下面这个步骤，大家一定要记住 这个百叶窗，我比如说这个百叶窗要做成通用的，可以充一点零的板，可以充一点五的板，可以充二点零的板，一般二点五的板肯定是不用充百叶的，那个板也太厚了，如果可以充二点零的板，那么这个地方叫倒角，这个倒角倒角的半径一定要大于料后，也就是说一定要大于二，这个位置我设置为二点一， 如果是二点一，他就他能充二点零的，一点五的，一点零的都可以充，如果是你设置为一点六，他只能充一点五是一下的，然后这个地方确定， 然后把这个面上绘制一个草头，把下面这一块删掉，拿针切除。 这个百叶窗的模具已经画好了，然后保存一下，保存在桌面，这个名字改的不用改，保存，然后把这个草除了，给他显示一下，然后点击钣金，点击这里的成型工具， 然后这个停止面，我给大家讲一下停止面，也就是说这个模具，这个白窗模具压下去，然后这个面是跟这个板的内面相平，也是这个面，就是停止面，你看这个颜色，然后这个移除的面，移除的面就是这个白窗，这个位置肯定要开个口， 然后这个开口的位置就叫移除的面，然后他是一个红色，然后这个地方插入点，插入点就是说你放进去之后，现在插入点是在这个位置，这个位置的话他量也不好量，尺寸也不好标，我们正常的话插入点要放在这个位置，然后可以点击这个插入点，然后移到这个位置啊， 然后确定，然后这里点击确定好这个草图被隐藏掉，这个成型工具已经做好了，现在要把这个成型工具添加到库，就是说要重复的使用，然后点击 零件零六件，先加到付，然后这里给他起个名字，八十乘， 嗯，诚实百叶窗。找到刚刚开始新建的文件夹，镂空模具，然后往下拉这个文件类型，就选这个类型就可以了，然后确定， 大家看一下这个库里面有没有点击这个库，点击成型工具，然后点击罗布模具，这里有个八十乘十的白夜仓，然后现在演示一下八十乘十这个 打开看能不能用，然后这个已经好保存了，这个已经没用了，这个可以把它关掉，嗯，想保存也可以， 然后这个也可以直接把它删掉，零加二直接删掉，已经添加到库了，就没用了。然后新建一个零件，前四集体面上画一个插头， 我尺寸就不标了，然后钣金集体法兰，然后厚度一点五吧，好，这是一个钣金键，然后插入刚才新建那个八十乘十的白夜窗，点击设计库，点击镂空模具，点击白夜窗，然后拖动到这个位置， 这个位置可以点击反转，然后开口向上，然后这个地方点击位置，然后标注尺寸确定， 然后这个地方确定好，这个百叶窗已经画好了，然后需要开一排的话，就点击这个百叶窗，点击镇内， 就是正在这个跳绳，点击这条线，然后反向是二十五毫米一个，然后还有五个确定，这个就是成型工具的一个自定义，也就是说自己 新建自己属于自己的成型工具。好，那么今天的视频就分享到这里了，感谢朋友们的观看，请朋友们在评论区留下你宝贵的意见，嗯，再见。
3243烈火涟漪SolidWorks
02:48查看AI文稿AI文稿baby， please be closer to your mouth 我就会满足。 that's alright。

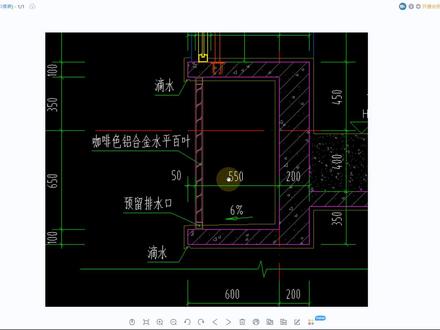

04:47查看AI文稿AI文稿今天呢有人问我说高老师这个部位的他这个百叶应该怎么去画？那我们看在广联达里边怎么去建模？上边呢是一块平板，下边呢是一块面板， 很明显这个屋位置呢是一个飘窗，这呢是一道简历墙，他一个矮墙，上下左右板，这呢有一道窗，这都创建好了，都没问题，那唯独呢在这个咖啡色的这个铝合金百叶，这有一些问题，那我们今天呢给大家解决一下如何来创建， 那我在广联达里边呢新建了一个篮板，他的形状呢是这个样子的，这个是墙上下两个飘窗板，这是下下不到一个板，这是上部的一个板，这是一个顶，这是一个底，这两个他的高度呢是七百， 一定要记住这个数值，这个距地距地高度从政府零往上，从本层往上是一百，这个高度呢一定要记好，咱们后边呢会运到他。那我们在这个部位新建一个门窗洞，新建一个窗， 新建一个矩形的，比如说这个窗，这个百叶我就不再起名了，这个标高不用管，但是这个高度需要改一下，高度是多少啊？宽度我就不改了，宽度按时间来， 这个高度呢咱们刚才看的是七百，七百上下版是一百，所以说要改成一个五百， 那距离高度呢？距离高度是一百，下边有个底部的飘窗板，这样就改好了。那我们看其他的呢，咱们看一下，基本上就不用去更改了，其他的这些 传完成之后呢，我们再进行到下一步，你可以呢把他这个呃其他的这些改一下，其他就不用改了，按照这时机的改，其他呢主要是这个这两个参数比较重要，那我们来再来点一下， 我们把篮板显示出来，选择点，我们看这个位置呢，我点了好几遍是点不上的，那怎么办呢？我们在这新建一个墙，新建一个气体墙，新建一个外墙，因为它是属于一个外墙嘛， 这是呃，飘窗，飘窗处 空调板，这是他的一个位置，呃厚度呢？咱们可以改薄一点，比如说改成一个五十吧，五十后这样就改好，改好之后这个要 改一下层顶标高，我们刚才看的是零点七减一个零点六，所以说啊，零点七减一个零点一，他是层底标高，加一个零点六就是他的一个顶标高， 这个也是，那这个呢？应该是层底标高，加一个零点一，就是他的一个标高。我们复制下来，把这个篮板显示开， 一直过来，过到这个位置后之后呢，我们把它选择这个对齐按钮对齐一下，这样就完成了。第一步，我们在新建一个窗，新建一个窗，比如说他是在这个部位， 这个是为什么呀？因为咱们做的太薄了，因为他的这个窗框，我们看窗 框的厚度是六十，咱们弄的是五十，那我们输入五十试试，那这样就可以，那我们看这个位置呢，你看上下都没有枪，只有这个部位有枪， 也可以给他做宽一点，这个宽度是三米，我们把这个窗呢改成三米宽，三米宽，我们把它移动一下， 这边呢我们就不看了，这一周，那我们看这个位置，那上边是没有墙，有墙的话这个高度呢就出来了。这个窗呢可以按照咱们实际的给改一下，实际的名字是什么呀？ 实际的名字叫咖啡色铝合金水平摆宴，咖啡 色铝合金水平板液。 好，这个做好之后我们汇总一下，给他全部汇总。呃，全地震下了，把他汇总一下， 回头好后我们选确定这有一个工程量能查看报表，查看图件，报表，查看绘图，输入导到这个窗，那我们来看是不是这个窗的名字就是咖啡色铝合金水平摆页了？这个就是他这个这个种的一个见到的方法。
39高工教计价
04:30![🏕画阳光房有多简单
操作简单快速建模，3分钟出完成[胜利]
0基础的小白也能设计
#预见家别墅阳光房](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/2d58c15726978f9e0a230b8b050ee1b2~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098818000&x-signature=kHrYJkxnlMsxx0qRQcJRnYwQktc%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=202607080521393C808B6DBC91D6037A08)
00:13查看AI文稿AI文稿遇见加阳光房设计软件可以添加通风驴百业啦！只需要点击编辑门窗，就能在玻璃上添加通风驴百业，还能直接更改百业的颜色，看带通风驴百业的阳光房效果就出来啦！

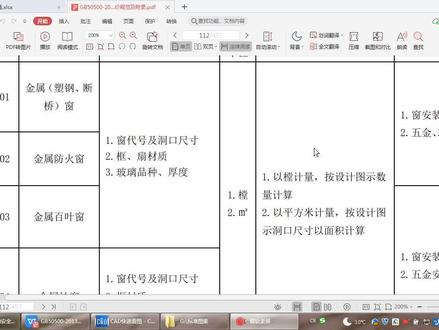

10:33查看AI文稿AI文稿大家好，我是造假人生，上次视频啊给大家分享了这个钢制门清单的编制，那么本次视频呢，给大家分享这个 啊，铝合金百叶窗啊这个清单的编制，那么铝合金百叶窗呢，这个所采用的清单呢，就是我们清单计件规范上的这个 金属百叶窗，那我们来看一下清单机，在规范上，对于这个金属百叶窗这个清单，他编制的时候，那么一些具体的规定，首先呢他的项目编码前九位呢是零幺零八零七零零三，这是前九位， 那么后三位呢也就是九到十二位呢，是由我们清单的编制人员呢，从零零一开始编起，他的项目名称是 金属百叶窗，当然了这个名称啊，它是一个统称的名称，那么金属百叶窗呢，它有可能是塑钢的，也有可能呢是钢制的，还有可能呢是铝合金的百叶窗， 当然了，我们实际工程中啊，用的绝大部分都是这个铝合金的百叶窗， 所以呢，我们实际在编清单的时候，如果图纸上说的是铝合金百叶窗呢，我们就把金属啊给他改成铝合金就可以了，也就是说呢，直接给他写成项目名称就是铝合金百叶窗。 好，我们再看他的项目特征，项目特征呢是三条，第一条呢是穿戴号及洞口尺寸，第二呢是扩散的材质， 第三是玻璃的品种厚度。那么其实呢，我们这个计价规范上这样写， 特别是第三条项目特征啊，他这样写是不是很严密？为什么我们这么讲啊？那么大家知道，其实我们这个金属百叶窗啊，他是用不到玻璃的，他绝对是用不到玻璃的，那么 既然他用不到玻璃，那我项目特征描述的时候为什么要考虑这个？第三条项目特征有这个玻璃的品种和厚度呢？玻璃的品种和厚度呢？很显然呢， 他和我们这个金属百叶窗啊，这条这个清单呀，这个是这个啊不匹配的，那么我们可能啊啊这个清单编制，或者说他印刷的时候啊，他是这个 啊，金属窗和金属防火窗，那么这两条这个清单呢，他是需要考虑这个玻璃的种类和厚度的，而我们这个金属百叶窗啊，他是不需要考虑的，那有可能是印刷的时候啊，这个啊，他没有把这个金属百叶窗啊单独的拿出来 啊，好，我们看看啊，他的计量单位，那么他的计量单位呢啊有两个，第一个呢就是糖，也就是呢啊，一糖百叶疮，我列一条清单项，或者说那么一个类型的，那么 啊一个洞口尺寸，我列一个工程量，那么这是如果按唐列的话就是这样列，那么第二个单位呢是平方米，那么也就是说我可以把同一种类型的 百叶窗啊都归为一个清单，那么这种这个编制方式呢啊是平时我们这个编清单的时候呢，都是采用的方，为什么呢？因为采用以平方米为计量单位的这种方式 啊，他编的清单项呢是比较少的，如果按唐维计量单位呢，那就是他每一个门窗洞口啊， 我们都要编一条清单，这样的话呢清单量会非常大，非常大，工作量啊，也是比较大的，那么既然花小的工作量能够达到同样的效果，那当然了，我们一般呢还是按平方米为主要单位， 那我们看一下他的工程量计算规则，他的计算规则呢啊有两条，分别对应的是以糖为剂量，大为合，以面 面积为计量单位的，那么以糖为计量单位的呢，就是按设计厨师的数量来进行计算 啊，以平方米为计量单位的呢，那是按设计图式洞口尺寸以面积计算。那么大家注意这一点啊，他是设计图式的洞口尺寸以面积计算， 但是呢大家要知道，我们金属百叶窗啊，一般在安装的时候呢，其实啊，他那个边框啊，要比这个洞口的要比这个洞口的这个啊边呀还要大一部分，还要大一部分， 实际上呢，我们这个啊洞口的尺寸是小于我这个百叶窗这个框外到框外的这个尺寸的，那么这点呢啊，需要大家要这个要清楚。好，我们看一 下这个百叶窗他的工作内容，包括呢是窗的安装和五金的安装。好， 那么看完这个清单基价规范里面关于这个金属百叶窗他的这个清单编制的规定以后呢，我们这个到图纸里面再看一下这个百叶窗他具体的这个一些内容， 那百叶窗它的编码呢是 b y c 二四幺三，那么 b y 四，呃， b y c 呢，那就是这个百叶窗的代码，那后面呢二四幺三呢？ 二四呢，就是说他的洞口的宽度是两米四，那么洞口的高度呢是一米三是他的，所以他的代号就是 byc 二四幺三。但是呢大家注意看 看啊，他这个洞口尺寸，他这里面标注的呢是三米六乘以一米三，很显然他这里面写的啊是不对的，是错的，这个图纸里面这样写这个宽度啊是不对的， 那我们再看一下他具体的备注呢，是铝合金的百叶窗，也就是我们这个图纸设计中啊，这个百叶窗啊，他是铝合金的材质 好，那么这样的话呢，我们看完图纸的规定和清单计价规范里面对于清单编制的规定以后呢，我们到表格里面来编制一下这条清单，那么项目首先呢我们要写项目编码，那么项目编码呢，前九位 啊，前九位呢，我们直接复制清单计价规范上的编码， 清单计价规范上的编码 直接粘过来，那么后三位也就九到十二位呢，从零零一开始编，那么我们直接给他写下来项目名称呢，我们先把金属百叶窗给他复制过来， 然后呢把金属呢给他改成我们图纸设计上说的铝合金，也就是他的项目名称呢，写成 写成这个铝合金百叶窗， 那么项目名称写完以后呢，我们就需要编制他的这个项目特征，项目特征呢，我们清单计价规范上呢是这个三条，那么我们也分析了，其实第三条啊，玻璃品种和厚度对 金属百叶窗来说呢，他是不需要这条项目特征的，因此呢我们只需要编制两条项目特征就可以了，那么我们把这两条项目特征呢复制一下粘到表格里面。 好，首先第一条是穿的代号及洞口尺寸，那么穿的代号呢，我们图纸上写的是 b y、 c 二四幺三，那我们也可以直接这样写，那就写成 b y c 二四幺三。好， 那么第二条呢是框扇的材质，框扇的材质呢，那我们既然是图纸上是铝合金呢，我们就写成铝合金，当然了，我们已经在名称里 已经写了是铝合金的百叶窗，也就是呢，我们其实呢已经把他的材质啊，在他的项目名称里面给他表达出来了，那么在项目特征这里呢，也可以不进行写， 那么在这里呢，我们直接给他写上写这个铝合金，铝合金。好，那这样的话呢，这就是两条项目特征就已经编完了，当然了，我们还可以再加一条，那就是第三条。第三条呢， 我们怎么写呢？因为前两条啊，已经把这个铝合金百叶窗啊，他应该描述的项目特征的内容呢，都已经描述完了。那么第三条呢，我们还是写一个通用的万能的做法， 万能的这个描写项目特征的这个方法就是加一条项目特征呢，是其他相布置设计及规范规定，这样就可以了。好，那这样的话呢，我们写了三条项目特征，就把他的特征写完了，我们调整一下他的对齐方式， 给他改成常规哈，他的计量单位呢，那当然采用清单计价规范的计量单位是平方米，那么我们直接复制，或者呢直接复制其他这个平方米的单位也是可以的。 好，我们看一下他的工程量是多少呢？那就是两米四乘以一米三，我们等于两米四乘以一米三，那么他的工 产量呢是三点一二平方。好，大家看一下，那么我们通过呢编写这个 项目的编码，项目名称，项目特征，计量单位以及呢清单的工程量呢？就把这一条这个铝合金百叶窗他的清单呢就已经编制完成了。 好，本次视频呢，给大家分享这个铝合金百叶窗清单的编制，就分享到这里，如果大家喜欢我的视频，欢迎点赞、关注，转发评论，谢谢大家，我们下次视频再见。
41造价人生说造价

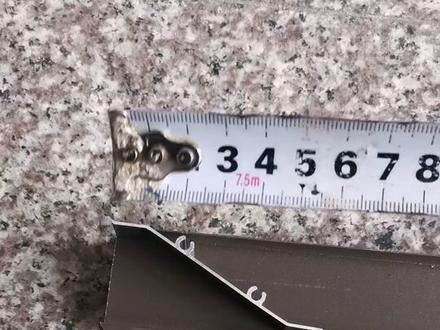

03:00查看AI文稿AI文稿有粉丝问我，铝合金摆业在没有那个模具冲孔机的情况下怎么做？今天刚好有个单，我来说一下子， 让我看看。这是做铝合金百叶的公子巢，这个是百叶片， 就是这两种，如果要外框呢？还有一种封管，我这个不要封管，先解，从百叶片上解一个这样大概一公分左右长的， 然后看好比好要去两头，要去多少。比如说我现在 我把这头放的像这样放平，因为白夜肯定要从前面起平放，对吧？像这样放， 然后从这个仰到这 二点四， 再给你拿到这后后，后方对齐，然后像这样对齐，在后面对齐。注意刚才在上面量的是这个空，所以在下面移到这边的也要量这个空，看看这个空多少。 这空是四点五，那也就是等于这头是二点四，这头是 四点五，就等于是六点九，就算七公分吗？七公分，然后就等于这个这个长度。如果是一米的情况下，你要做白的话，叫 要减去一米，减掉七公分，然后还剩九十三，九十三的话，然后你除以片数。如果假如说你是用嗯八片，对吧？ 你要减，减掉一八，减一七，然后用九十除以七，然后这就是这个就是中道中的距离，像这 就像这样的，就中心就分好了线之后，分好中之后，像这样一个片子就当直角放好，发一道线看看，就像我这样的，现在就是线发好，我就用这个剪掉一点子放在这里面， 然后当烤瓷相当一道道一道道插头放之后，然后把这个放里面，记住这个是 向上的这个东西，这个带破口的向下往上拉，把这个孔， 把这个孔对着这个中线，把这个孔对着中线相当，两边 你放好，然后用计划笔插在这里面，点点相当的一直往后，之后就是用笔。
