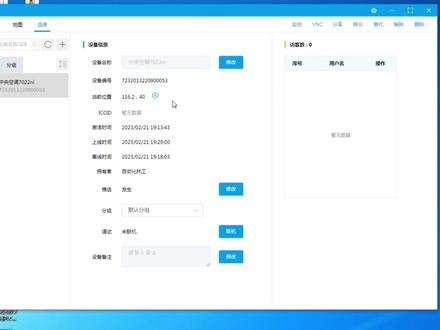

大家好,我是自动化零工,朋友们大家晚上好,昆仑通泰 互联网又增加新的功能了,原来的调试助手已经全面升级为互联助手,新的昆仑同台物联网方案,具备数据监控、后台调餐、多人监控、地图展示、设备管理、权限管理、微信报警推送、 app 报警推送。 对,这个最好的优点就是当前啊是实现了这个多用户对一的操作,原来的时候咱们都是单用户一对一的操作,现在呢已经改为多用户可以对一的操作, 给大家演示一下啊啊,这里是我绑定的一个七零二二 ni 的一个屏,这里可以可以点监控,在这里呢,咱们可以实时的修改 啊,调整画面,但是现场呢并没有发生变化,当然也可以实现这个监控啊。然后还有一个什么功能好,给大家关闭一下,当然也可以是原来的 vac 的功能啊,也保留了。 这俩有什么区别呢?就是一个是一对一,一个是多对一 啊,还具备什么功能?地图展示的功能啊,就是你这个设备在哪里,他就可以给你显示出来,当然还有一部分是运维的功能。还有什么功能多用户啊,可以同时操作啊,这里你可以分享分享设备,而且他具有这个权限管理的功能。 未来一段时间呢,咱们会把这一部分的功能继续完善啊。第十三章物联网的 继续完善接下来一段时间,如果大家有关于能动态互联网触摸屏的一些功能,欢迎大家继续关注,点关注不迷路,咱们下期再见。

朋友们大家晚上好,最近呢这个有粉丝啊咨询说这个零公最新的主态软件版本是多少呀? 我目前还是用的三点三点五啊,接下来给大家再说一下啊,然后之前的教程呢,因为是录制的比较早,然后主菜这个相关版本啊,还有驱动啊,是比较老的,然后呢最新的情况啊,咱们在这里给大家更新一下啊, 主菜软件是这个三点三点六点六三五四,然后运行环境啊,至少是这个三点五点一点八零零二, 然后它的驱动是对应的版本是为三点零三点一点一点三,然后电脑手机的物联助手是这个版本啊,嗯,这些相关的一些东西呢,是如 如何下载呢啊,接下来给大家演示一下啊。然后,呃,已经购买教程的朋友啊,这里给大家说一下在哪里下载啊?咱们点击呃益智课堂进去以后,点击开始学习第一节课啊。大家好,今天咱们来了解一下昆仑通泰触摸屏的主态软件, 点击下载资料啊,就可以直接下载啊,这里边会把这个所有的东西都包含进去啊,直接下载就可以了。 然后呃哦,还有一些啊,网盘的内容没没给大家看啊 啊,我们的内容,这个啊,这个就是这个主态软件安装包,然后这个是驱动,这个是驱动,这两个是一个是电脑版的物联助手,一个是手机版的物联助手啊,这个是我这个 培训教程的一个相关的课件,有一些课程大纲啊啊,如果有兴趣的朋友可以看一下相关的一些内容啊。 好啊,这个是购买教程朋友的下载方式啊,然后稍稍后呢?呃,我也会把这些东西啊分享到咱们的粉丝群里,大家如果有需要的话可以 及时关注一下咱们粉丝群的这个群通告啊,到时候会把链接啊发到里面。好,那今天的这个学习到此结束啊。

大家好,欢迎观看本次课程,课程的主题为昆仑通泰物联网触摸屏的使用教程。 本次课程的目标是指导大家如何去开发使用本次视频的主角昆仑通泰的四季物联网触摸屏的特色功能,穿透通讯以及远程监控,这也是市面上主流 lt 设备常常需要使用的功能,常用来为客户远程查找故障,优化设备系统程序,方便开发者不需要去现场就可以为客户解决问题。 课程内容我准备分为三个部分来讲,第一部分为本次课程的准备工作,第二部分为触摸屏远程监控下载的演示,第三部分为触摸屏。 第三部分为触摸屏使用远程穿透通讯。分别于永红、西门子两百 smart、 西门子 ss 七幺二零零 plc 进行穿透远程下载程序演示。 下面开始本次教程的第一部分。 教程开始前需要安装的软件有, mcgs promcgs、 调试助手、薄涂 v 十六 step to micro win v 二点四 win pearl later。 本次课程使用的硬 键触摸屏为 dpc 七零二 ni, 该触摸屏为四 g 物联网触摸屏,需要用户自行购买物联网的电话卡使用 插卡的位置在机身侧面,如图所示。 prc 控制器为永红 fbs 三十二 ma、 西门子 s 七两百 smart 和西门子 s 七幺二零零。 接下来进行第一部分准备工作的下半部分软件,准备 打开昆仑通泰触摸屏的编程软件 mcgs pro, 在设备窗口中建立本次教程需要的驱动分别如视频所示, 我会一一展示驱动设置的参数,有需要暂停或截图观看细节。 其中四季驱动使用来测试当前触摸屏的网络质量和在线情况。电量说明需要进入驱动,打开设备帮助 查看。 现在看到的这个项目是我提前写好的,画面变量我提前制作并引用完成了。 除此之外,需要建立与御药穿透通讯 prc 的变量到触摸屏上,首先确保 触摸屏与 prc 通讯正常,穿透通讯才能进行。 下面进行第二部分,将写好的程序远程下载到触摸屏并监控。 首先将 mcgs 调试助手打开, 选择远程调试,将触摸屏开机, 按照屏幕提示,点击触摸屏进入系统配置界面, 在系统配置,在系统配置界面依次点击系统参数设置物联网配置触摸屏物联网参数 服务地址使用昆仑通泰的公用地址,设备名称自己按需设置,点击网络网卡,选择四 g dhcp 勾选,启用动态 ip 地址分配模式, 用户名密码和 vnc 密码可以自由设置,同时需要记录下来留用。 vnc 密码设得复杂一点, 防止与其他用户密码重复无法连接。做好以上这些勾选,开机自动上线,待屏幕出现上线指示,证明触摸屏联网成功。 这时回到 mcgs 调试助手,将触摸屏上设置的用户名和密码抄写到这里, 点击登录,登录后直接显示或者刷新后显示同触摸屏一致 设备名称的设备,证明联网成功。点击连接按钮,待显示连接成功后,内网 ip 位置会显示一个服务器分配的 ip 地址, 将这个内网 ip 复制下来。打开 mcgs pro 软件, 将制作好的项目编译进入下载界面, 将目标机的 ip 改为复制的 ip。 点击通讯测试 显示成功的话,即可点击工程下载, 等进度显示到下载成功, 下一步进行远程监控。点击 mcgs 调试助手,点击连接按钮,如果已经操作过,请继续往下来。 点击 vnc, 输入设置在触摸屏上的 vnc 连接密码,如果你的 vnc 密码没有跟其他公用服务器的人重复,就能登录进去。点击已连接的触摸屏进入操作系统, 进入系统后可以看到当前四季信号强度以及触摸屏的在线情况。 点击四 g 通讯配置,这里引用的变量即是全部四 g 模块,有关变量详情打开设备帮助,这里就不追溯了。 依次点击永红 prc、 西门子幺二零零以及西门子二百什么二胎测试所引变量与 prc 连接是否正常。为下一部分穿透做准备, 下面进行第三部分远程穿透下载片 prc 程序,此部分我给分为三节,第一节为穿透通讯,永红 prc 触摸屏与 prc 是 rs 四八五创口连接,关掉 vnc 远程监控画面。 点击 mcgs 调试助手,点击穿透按钮。 由于我使用的是二 s 四八五通讯,所以 hmi 接口要选择 commer, 此时弹出串口穿透窗口,第一次使用需要点击虚拟串口下的安装,记住当前虚拟串口号,选择下方 hmi 串口号,选择完成后点击开启穿透 显示。穿透成功后打开永恒的编程软件, 依次点击 prc 连击,不开启对应专案。 点击编辑将要穿透的 prc 账号填入通讯单口,填入穿透选择的虚拟钢口号,通讯参数按照预限 设定的参数点击确定。此处要注意,永红 prc 只可以用固定参数穿透点击,无法做到搜索住,所以要使用串口串豆与永红通讯下载上传, 且一定要确保掌握穿透 prc 的所有通讯参数、账号等信息。 到此完成的是对永红 prc 的穿透上载程序。 穿透下载程序与此类似,需要先打开修改好的程序, 依次点击 prc 连击,点击编辑,将要穿透的 prc 账号填入通讯端口,填入穿透选择的虚拟端口号通讯参数按照预先设定的参数填入点击确定。点击过程中 会进行程序比对,不一致则会执行当前打开程序的下载。

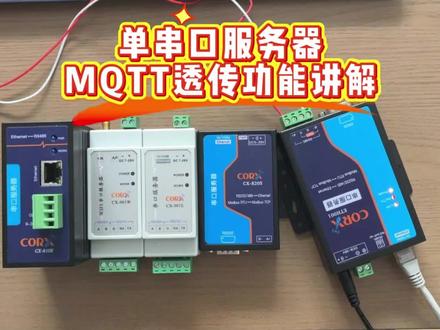

这个视频我们来讲一下单串口服务器的 m q t t。 透传功能,所有单串口这个系列功能都是支持的,我们今天演示我们就随便拿一款, 我们用这款机器来做个操作演示,然后用 usb 转四八五接到那个四八五口上, 然后这边网线接到路由器里面设备上电。我们电脑这边测试的话,我们需要一个创口调试助手,就是收发创口端数据的, 然后还需要这个 m q t t。 的 测试工具,它原理是这样的,我们创口服务器作为一个 m q t t。 客户端去连这个 m q t t。 服务器,它目前支持的协议是 m q t t。 三点三点三点一 m q t t。 测试工具的话, 我们可以用这个 m q t t 叉, m q t t box 或者 m q t t f 叉都可以。然后我们还需要一个这个创口服务器的配置软件啊,就是这个配置工具, 这配置工具可以修改 ip 工作模式,也可以配这个 m q t t。 的 参数,那我们先配置上,让它连到我们的 m q t。 服务器上。首先我们第一步点这个获取电脑 ip, 如果你有多网卡的话,它这里会有多个 ip, 我 们这广播网卡要选对应的, 他才能扫描的到,选好以后我们点扫描,扫描完成以后在左上角这个就是我们的设备,前面是 ip 地址,后面是麦克地址,我们的麦克幺二幺八五,那就是我们的我们这个窗口服务器。 然后功能模式我们就选那个自建 m q t t。 服务器,对接就选这个,这个 ip 的 话我们用自动获取 ip 选 d h c p, 所以 前面这些设备 ip 指纹验证码和网关我们就默认了, 然后这个 m q t 端口号我们一般用幺八八三,我们就选幺八八三,然后连接这个服务器,要么你设这个服务器 ip, 如果你没有这个 网址的话,你就设这个服务器 ip, 要根据你自己的服务器来改,因为我们用的是这个域名,我们这里就随便设一个就可以了,起用 d s, 他 就默认就是用这个域名的服务器设这个 ip 的, 这服务器是没有用的,要使用这个服务器 ip 的 话,你要把这个取消, 然后我们先演示了我们用这个丸子,我们这里是用了我们一个测试服务器,就 p 台点 cs 点 com, 这个是要根据你自己的设置你自己的服务器,丸子,你是多少你就设多少,然后自动获取 ip 心跳,这里其他的不用管,我们只管时间,一般的话要根据服务器里面设置,我们一般建议是三十秒以上,我们这里默认用三十,你也可以用六十,答案的跟服务器那边保持一致, 这些其他的就默认的先不用管。然后我们再重点看一下 m q t t 参数,勾上这个配置,这是登录了用户名和密码,这个是对应这个服务器的,因为我们这个测试服务器他就用了这个用户名和密码, 然后这个有个发布主题,发布主题对应我们这个窗口服务器来说的话,就是窗口往往口端往 m q t t 服务器发, 只发布其实就是发送,然后有个订阅主题,订阅主题就是接收,接收那个 m q t t 下发的数据,然后我们从窗口转发出去发布主题,设的是这个 pub u r t t 订阅,我们就是撒步 m q t t to u r t。 然后设备 id 你 可以随便设,我们这里是设一个幺幺幺,然后你连到同一个服务器上的设备 id, 它是不能重复的, 就是每个设备的 id 要不一样,这几个是主要的 m q d d。 参数,然后我们看这个波特率, 波特率的话我们就先用九六零零停止为一八,你又可以根据你自己需要去改。然后重点来了,我们是这个讲的是 m q d d 透穿透传的话,我们这个传输模式必须选这个完全透传 啊,这个第八个条是这个是不要的,先勾选掉这个几个主要的参数,基本上就设好了,然后呢把它配置写到机器里面去,然后是左上角选中这个设备,然后这里点配置, 这个配的有点慢,我们要等它配置完成,它这个跟网络有关系,这个保存配置成功就可以了,一定要提示这个保存配置成功,然后我们可以读取一下来来确定一下,我们点扫描 选中读取参数,然后就是 m q t。 对 接,就是我们这个 m q t t。 服务器对接, 然后这里是读取 m q t t 参数,然后就跟我跟我们设置的一样,连我们设备 id 改的是这个 参数,配置好了,配置好了就是设备正常的话,他就会连到我们的那个 m q t t。 服务器上,然后呢电脑端我们怎么去验证一下这个数据收发,用一个 m q t t。 调试工具,我们先在 m q t t x。 演示一下,新建一个客户端,我们定义为测试, 这个就是服务器,这个服务器跟我们这边刚才配置的服务器一样,端口号幺八八三,现在 id 我 们可以不用设,默认的就行了。用户名额密码, 这个用户名额密码一定要是你服务器的啊,你要对应你的服务器设,你不能跟着我这个来设,心跳三十秒, 我们点连接看能不能连上是可以的,可以那个贴的。然后我们再添加一个主题, 这里是接收主题,就是说订阅主题他要订阅我们窗口服务器发上来的,电脑端的接收,他就对应我们那个窗口服务器这边的发布主题,窗口服务器发布上来以后,电脑这边是接收这边订阅,他一边发一边收,对应上, 然后这个数据格式先选这个 text, 这个完全的这个制服形式了,然后这里是发送的主题,这发送就对应我们窗口服务器这边的接收, 它一定是对应关系了。然后这个单边这个发布主题和订阅主题你也不能设成一样,设成一样也是不行的。电脑的接收主题对我们的发布主题,又对我们这边的 串口服务器这边的接收主题,他一定是交叉的。这个 mkt 测试软件就是好了,就是可以发数据了。我们串口端的话,我们使用一个串口调试助手来接收数据, 这个串口调试助手这个 com 口就对应我们这个 usb 转四八五这个设备虚拟出来的 com 口,我们这里是 com 五选 com 五,这个波特率对应我们串口服务器设置的波特率, 一对应上,然后点打开串口,因为我们这是透传,我们要透传制服串我们,所以这里发送和接收我们都用制服串好,这串口条注水是好了。然后我们先测试一下这个数据透传,我们摆到同一个界面上,我们这里先用 m q t 下发,下发一个肩绳包, 你看下发的和这个窗口上接收到的是完全一样的,我们可以上翻一个,简单一点数据,就一串数字,我们发上来看这边收到的是什么, 你看也是数据,它就属于这里实现了这种透传,无论你串口发什么,传到 m q t 服务器以后,它数据格式没经过任何转换的,或者这里我们也可以发一串字母,把这里先清空一下。 啊,他这里这个我们这个是不符合这个 jason 的 标准,所以是不能,不能直接发,所以我们这里就选这个制服,这个 t s t 这个纯文本的 好发出去了,那我们看这边收到的,这样就实现这个 m q t t 的 偷传。 然后我们看一下我们的重点,重点其实主要是在这个设置,一个是在工作模式选自建 m q g 服务器,然后这个服务器的设置,然后就是波特率, 然后传输模式,这里选完全透传,然后这个主题接收和发送或发布和定远,一定要跟这个电脑端的这个交叉,就一边接收对应一边发送就可以了。好,这个视频就到这里。

大家好,我是杰神,我们今天来讲一下数据投船和远程调试。首先呢,什么是透船?我们举一个简单的例子, dto 将四八五的数据原封不动的转发到福气上面,这就是透传。简单说一下透传的实现原理,我们以四 g dto 为例,首先通过 dto 工具将 dto 配置好 串口的参数以及福气的地址端口。 dto 会通过四季模组创建一个 tcp 的连接,连接到我们刚才设的福气。 然后呢,再通过指定的波特率的既有较艳数据长度来连接四八五总线。接下来就是正式的数据 透传了, dto 将串口收到的数据转发到 tcp 链接上面,然后呢,把 tcp 链接上面收到的数据转发到串口上面。 dtu 一般会有一个注册包和心跳包的功能,注册包呢,是 tcp 创建成功之后发出的第一个数据包,可能是 maipsn 或者是用户自己配置的 id。 注册包的意义在于区分不同的 dto 设备。做过服务器开发的朋友可能都知道, tcp 福气是一对多的,虽然只是监听了一个端口,但是呢,允许多个 tcp 链接接入。我们通过第一个数据包来区分到底是哪一个 dto 心跳包呢,是用户自定义的一个数据,在一定时间内,串口没有数据收发 dt 优惠,向夫妻发送一个心跳包来维持 tcp 的连接。我们要注意,夫妻开发一定要做心跳包的顾虑,不然会通讯异常。 呃,接下来我们讲一下远程调试。远程调试呢是 dto 的重要功能,尤其是在自动化应用场景, plc 的程序和参数配置是不可能一次搞得定的呃,需要在实际的使用中不断的修改完善,最终达到完美的效果。然而设备的使用方可能是天南海北的,出差到现场打飞的,是非常昂贵的,所以 远程调试可以从一定程度上解决这个问题。那么远程调试是怎么实现呢?我们还要从透传说起,透传只是把四八五的数据传到了服务器上面,我们还需要一个工具, 将福气的数据在传到开发人员的个人电脑上面,通过虚拟 tcp 服务器或者虚拟串口把数据提供给 plc 开发工具,最终实现远程调试。 数据透传和远程调试这两个功能在我的开源项目物联大师里面已经完整实现,有需要的小伙伴可以去 get top 或者 get 上面搜索物联大师,找到我的项目下载体验。

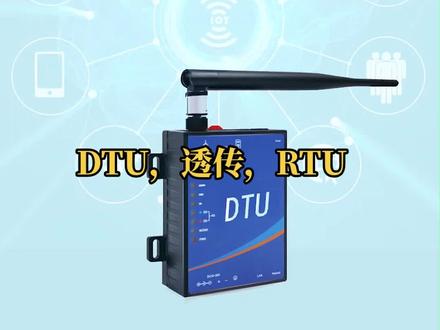

在工业应用中,大家常听到 dturtu 等名词,但是很多人对于这些名词具体含义不是很清晰。 dtu 名为数据传输单元,主要用于将串口数据转网络。通 俗说 dtu 就是一个数据传输设备,把串口数据通过无线网络传输到服务器,或者将服务器数据通过无线网络传输给串口设备, 指传输数据不对数据进行任何处理,也就是我们常听到的透传。常用的无线网络有二 g、 三 g、 四 g、 nblifi 等,未来五 g 普及也会出现五 g 的形式。 阿 q 名为远程控制单元,他与 dq 的不同在于控制这两个字上,阿 q 也可以实现数据传输的功能。除了数据传输功能外,还有数据采集、处理、存储、控制本地设备等功能。 那既然 rt 的功能这么强大,一定就会有网友问,为什么还有 dq 的存在?这就要从他们的应用场合来说了,存在既合理,每个行业都有每个行业的特点。

哈喽,各位玩电子的小伙伴,今天给大家带来一款超实用的蓝牙串口模块,做无线透传、遥控控制都能用,性价比超高。模块使用三点六到六伏供电, ttl 电频为三点三伏, tx x 是 标准 ttl 串口。 n 引角用来唤醒模块或者拉低进入 at 模式。 date 引角没连接的时候是低电屏,连上了就变高。将模块与串口通信模块正确接线后 插入电脑,使用手机串口助手 app 连接蓝牙即可实现数据透传,也可直接接入单片机等控制模块。另外还有贴片封装的蓝牙模块可供选择,更多实用功能等你来扩展。

大家好,我是杰神,我们今天来讲一下数据投船和远程调试。首先呢,什么是透船?我们举一个简单的例子, dto 将四八五的数据原封不动的转发到福气上面,这就是透传。简单说一下透传的实现原理,我们以四 g dto 为例,首先通过 dto 工具将 dto 配置好 串口的参数以及福气的地址端口。 dto 会通过四季模组创建一个 tcp 的连接,连接到我们刚才设的福气。 然后呢,再通过指定的波特率的既有较艳数据长度来连接四八五总线。接下来就是正式的数据 透传了, dto 将串口收到的数据转发到 tcp 链接上面,然后呢,把 tcp 链接上面收到的数据转发到串口上面。 dtu 一般会有一个注册包和心跳包的功能,注册包呢,是 tcp 创建成功之后 发出的第一个数据包,可能是 mai 号、 scidsn, 或者是用户自己配置的 id。 注册包的意义在于区分不同的 dto 设备。做过服务器开发的朋友可能都知道, tcp 福气是一对多的,虽然只是监听了一个端口,但是呢,允许多个 tcp 链接接入。我们通过第一个数据包来区分到底是哪一个 dto 心跳包呢?是用户自定义的一个数据,在一定时间内,串口没有数据收发 dt 优惠,向夫妻发送一个心跳包来维持 tcp 的连接。我们要注意,夫妻开发一定要做心跳包的顾虑,不然会通讯异常。 呃,接下来我们讲一下远程调试,远程调试呢是 dto 的重要功能,尤其是在自动化应用场景, plc 的程序和参数配置是不可能一次搞得定的呃,需要在实际的使用中不断的修改完善,最终达到完美的效果。然而设备的使用方可能是天南海北的,出差到现场打飞的,是非常昂贵的,所以 远程调试可以从一定程度上解决这个问题。那么远程调试是怎么实现呢?我们还要从透传说起,透传只是把四八五的数据传到了服务器上面,我们还需要一个工具, 将福气的数据在传到开发人员的个人电脑上面,通过虚拟 tcp 服气或者虚拟串口把数据提供给 plc 开发工具,最终实现远程调试。 数据透传和远程调试这两个功能在我的开源项目物联大师里面已经完整实现,有需要的小伙伴可以去 get up 或者 get 上面搜索物联大师,找到我的项目下载体验,谢谢!

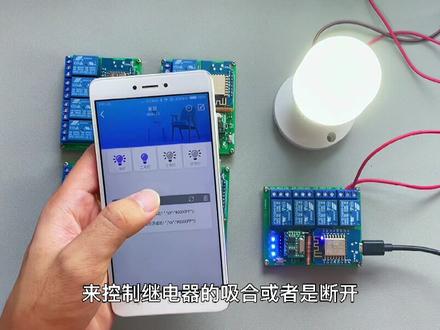

小杜小杜,我在打开一号灯。好的,这个就是前面视频做远程控制的智能开关开发板,下边是 usp 第一迷你主攻芯片,通过它来连接无线网,把手机和智能音箱发出的信号转变成高低电瓶 来控制继电器的吸和或是断开,来实现远程开关的控制。上边是一个四三三射频接收模块,把遥控器发出的射频信号传给主控芯片芯片来控制继电器。

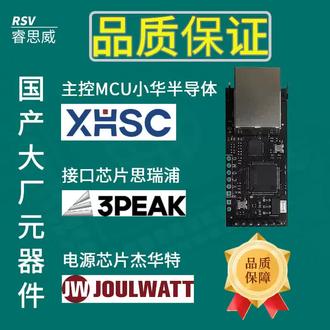

mt 一 百是一款 ttl 转以太网插针式双向透传模块,具有多种工作模式,支持 tcp u d p h t t p m q t、 mufas 等多种协议。看门狗工业级高低温掉线、自动重连等功能,保障数据传输稳定性, 专业技术人员为您服务,放心无忧。新品上市,现在发放大额优惠券了,欢迎试用。如有特殊波特律或者参数及功能需求,本店也可定制产品,可联系客户沟通。
