不锈钢固溶工艺及质量控制标准

奥氏体不锈钢的热处理方法有雇佣处理、消疫力处理和稳定化处理。雇佣处理目的，一、消除压力加工和焊接引起的应力， 恢复塑形。二、实现最大程度的软化，因而处理后具有最低的强度和硬度，有利于切削加工。 三、保证弓箭具有最大的耐腐蚀性能，是防止精尖腐蚀的重要手段。工艺参数，一、加热温度一千零五十至一千一百五十摄氏度 的，含碳量越高，故融温度越高。二、加热时间间表一、三、冷却方式，薄壁零件空冷，其他都是水冷。 消除。硬力处理目的，消除切削加工后的残余硬力，温度三百至三百五十摄氏度，保温时间根据弓箭的大小和装炉量而定， 水陆降温至十温后出炉。稳定化处理。这种方法是针对含肽泥的奥式的不锈钢而设置的，缸中加入肽泥可消除精尖腐蚀，但是他 的效果必须经过稳定化处理后才能保证。稳定化处理的工艺参数，八百五十至九百摄氏度，保温两个小时空冷。关注我，了解更多的热处理知识！

三点四，通过固溶不能硬化，虽然具有良好的耐腐蚀性，但是由于强度低，不适合做高强度的零件，这是因为不能通过热处理能提高硬度和强度，但是通过时效处理是可以增加一点强度的以及稳定组织。 刚才我说过了，通过实效只能增加一点强度，因为实效的过程可以引起金属间化合物以及碳化物的吸出，另外有部分的吸出硬化不锈钢， 通过添加合金元素铜和铝，这种不锈钢在提供优良的耐腐蚀性和耐热性的同时，也会啊大幅度提高硬度。比如啊 sus 六三零和 usus 六三幺。如果在六三零通过固融处理，在四百七到六百 三加温并保温，通过空冷来进行时效处理，以产生同机金属间化合物。而在 s us 六三幺通过同样的时效会吸出裂和铝的金属间化合物。 实效处理啊适合于铜合金和铝合金。另外一方面，为了防止金戒腐蚀和硬力腐蚀的开裂，钛合泥作为合金元素的添加，他们与碳结合灰比啊诺会更强。在各种处理后，再经过 八百五到九百温度范围，之后再经过空冷和水冷，这样会使落的碳化物被一直吸出经界附近的落减少，这样会减少精尖腐蚀，这个过程我们称之为稳定化处理。也就是说啊实效处理一般应用于 吸出硬化不锈钢，同时也可以防止金戒腐蚀以及衣领腐蚀、开裂和稳定化处理。各位，通过前期几期的视频，我将退火、振火、战火、回火、回火脆性、雇人处理、 实效生冷处理、粘透性等热处理基本常识做了一个简单的阐述，大家可以爬楼看看我过去几期的视频，关注我，我们一起聊聊热处理。

傲视体不锈钢通过固溶处理来软化，一般将不锈钢加热到九百五十到一千一百五十度左右，保温一段时间，使碳化物和各种合金元素充分均匀的溶解于傲视体中，然后快速萃水冷却，探集其他合金元素来不及析出， 获得纯奥实体组织，称之为固溶处理。碳溶解度固溶处理的作用有三点，一、使钢管组织和成分均匀一致，这对原料尤其重要，因为热炸线材割断的压制温度和冷却速度不一样，造成组织结构不一致， 在高温下原子活动加剧， c 格玛斯格玛相溶解化学成分趋于均匀，快速冷却后就获得均匀的单项组织。二、消除加工硬化， 以利于继续冷加工。通过固融处理，歪扭的金格恢复伸长和破碎的精力，重新结晶内硬力消除，钢管抗拉强度下降，伸长率上升。三、恢复不锈钢固有的耐湿性能。由于冷加工造成碳化物析出 金格缺陷，使不锈钢耐时性能下降，固溶处理后，钢管耐时性能恢复到最佳状态。对于不锈钢钢管而言，固溶处理的三个要素是温度、保温时间和冷却速度。 固溶温度主要根据化学成分确定，一般说来，合金元素种类多、含量高的排号，固溶温度要相应提高，特别是锰、木聂、硅含量高的钢，只有提高固溶温度，使其充分溶解，才 能达到软化效果。但稳定化缸如一 c 二十八逆九 ti 固溶温度高时，稳定化元素的碳化物充分溶解于傲视体中，在随后的冷却中会以 cr 二三、 c 六的形态在金界析出，造成金尖腐蚀、 喂食稳定化元素的碳化物贴壳 nbc 不分解不固溶，一般采用下线固溶温度。不锈钢，俗话说就是不容易生锈的钢， 实际上有一部分的不锈钢既含有不锈性，又含有耐酸性、耐食性。不锈钢的不锈性和耐食性是因为它表面上附个氧化膜、钝化膜的形成，其中不锈性和耐食性是相对的。 实验证明，缸在大气、水等弱介质中和硝酸等氧化性介质中，其耐实性就会随缸中各含水 量的增加而提高，则是成正比例的。当个含量达到一定的百分比时，刚的耐食性就发生突变，即从易生锈到不易生锈，从不耐食到耐腐蚀。

不锈钢焊接后固龙处理的作用主要有以下几个方面，一、恢复不锈钢的耐腐蚀性能焊接过程中，不锈钢的经历会发生变化，形成焊缝区域、焊热影响区，这些区域的经历可能会变 的更大，精界处也可能会出现稀出物。固融处理可以通过高温加热和冷却过程，使精力重新细化，消除精界稀出物，恢复不锈钢的均匀组织结构，从而提高其耐腐蚀性能。二、 消除硬力焊变形焊接过程中，由于热输入焊冷却过程的不均匀性，不锈钢会产生硬力焊变形，不容处理。可以通过高温加热焊冷却过程，使不锈钢材料发生相变焊金格重牌，从而消除或减轻焊接产生的硬力焊变形，提高焊接接头的稳定性、焊可靠性。三、 提高机械性能焊接过程中，不锈钢的机械性能可能会发生变化，如硬化、变脆等。固融处理可以通过高温加热和冷却过程，使不锈 不锈钢材料重心达到均匀的金格结构，提高其机械性能，如强度、韧性等。四、改善表面质量焊接过程中，不锈钢的表面可能会出现氧化皮、 焊砂等杂质。固融处理可以通过高温加热焊冷却过程，使这些杂质在固融处理过程中被清除，从而改善不锈钢的表面质量。需要根据具体的不锈钢材料焊焊接工艺，选择合适的固融处理温度和时间，以达到预期的效果。固融处理是不锈钢焊接后重要的后续处理工艺，可以提高焊接接头的质量、焊性能。 不锈钢抗视氯酸的表面处理工艺主要包括以下几种，一、动画处理，动画是通过在不锈钢表面形成一层 致密氧化膜来提高其耐腐蚀性能。常用的动画方法包括双洗动画、焊电化学动画。双洗动画是将不锈钢表面浸泡在酸性溶液中，使其与氧化剂反应深层致密的氧化膜。电化学动画是通过在不锈钢表面 加电流，使其与电解液中的氧化剂反应深层致密的氧化膜。二、机械抛光，机械抛光是通过机械膜焊抛光的方。四、去除不锈钢表面的氧化皮，焊渣，焊其他杂质，使其表面光洁平滑。机械抛光可以提高不锈钢的表面质量、焊光亮度，减少表面缺陷，焊腐蚀点的形成。三、 喷砂处理喷砂是通过高速喷射砂粒或其他颗粒材料冲击不锈钢表面，去除氧化皮、焊渣，焊其他杂质。喷砂处理可以提高不锈钢表面的粗糙度，增加其表面。七，从而提高其与环境中的氧化剂接触的面积，增强抗腐十能力。四、 化学清洗化学清洗是通过使用化学溶液去除不锈钢表面的氧化皮、汗渣和其他杂质。常用的化学清洗方法包括深洗、碱洗害、溶剂清洗。化学清洗可以有效去除不锈钢表面的污染物，提高其表面质 质量。焊耐腐蚀性能。这些表面处理工艺可以单独使用，也可以组合使用，根据具体的需求焊要求选择合适的处理方法。表面处理工艺可以提高不锈钢的耐腐蚀性能，延长其使用寿命，并保持其外观质量。不锈钢焊接后镀一个可以提高其抗视氯酸的腐蚀性， 那印个镀层可以形成一层致密的氧化膜，提供额外的薄护城，减少次氯酸对不锈钢的腐蚀作用。然而，抗多少 ppm 次氯酸的能力取决于多个因素，包括不锈钢的材质、焊接工艺、对应个的厚度焊质量等。不同的不锈钢材料焊焊接工艺具有不同的抗腐蚀性 呢，而杜英格的厚度焊质量也会影响其抗次氯酸的能力。一般来说，杜英格可以提高不锈钢的抗腐蚀性能，但具体的抗次氯酸能力需要根据具体的情况进行测试和评估，建议在实际应用中，根据具体的使用环境和要求进行相关的腐蚀性能测试。 你确定不锈钢焊接后镀英格的抗次氯酸能力？不锈钢表面改性可以提高其抗次氯酸的能力。以下是一些常见的不锈钢表面改性方法。一、 钝化处理钝化是通过在不锈钢表面形成一层致密的氧化膜来提高其耐腐蚀性能。常用的钝化方法包括酸洗钝化和电化学钝化。酸洗钝化是将不锈钢表面浸泡在酸性溶液中，使其与氧化剂反应深层致密的氧化膜。 化学钝化是通过在不锈钢表面施加电流，使其与电解液中的氧化剂反应深层致密的氧化膜。二、淡化处理淡化是将不锈钢表面暴露在氮气等 气温中，是给予氮气反应深层淡化物。层淡化处理可以提高不锈钢的硬度和耐磨性，从而增强其抗视氯酸的能力。三、硬质合金涂层通过在不锈钢表面涂复硬质核金材料，形成一层坚硬的涂层，硬质合金涂层可以 提高不锈钢的硬度、焊耐磨性，增强其抗视氯酸的能力。四、浮碳涂层浮碳涂层是一种具有优于耐腐蚀性能的涂层材料，通过在不锈钢表面涂附浮碳涂层，可以形成一层致密 的保护层，提高其抗视氯酸的能力。这些表面改性方法可以单独使用，也可以组合使用，根据具体的需求还要求选择合适的处理方法。表面改性可以提高不锈钢的抗腐蚀性能，延长其使用寿命，并保持其外观质量。具体的改性方法、焊效果需要根据具体的情况进行评 孤核测试。以下是一些常见的金属材料，他们具有较好的抗视力酸能力。一、肽 ti， 它具有优异的耐腐蚀性能，包括对次氯酸的抗腐蚀能力。 金属可以在高浓度次氯酸环境下使用，具有较好的 nice 性。二波不是一种贵金属，具有良好的耐腐蚀性能，它对次氯酸具有 有较高的抗腐蚀能力，可以在次氯酸浓度较高的环境中使用。三、铜库铜具有良好的抗腐蚀性能，包括对次氯酸的抗腐蚀能力。他可以在低浓度次氯酸环境中使用，但在高浓度次氯酸环境下可能会受到腐蚀。四、 面腻面具有较好的耐腐蚀性能，对次氯酸也具有一定的抗腐蚀能力。面合金在次氯酸环境中的抗腐蚀性能较好，可以在一定浓度的次氯酸中使用。需要注意的是，金属的抗次氯酸能力受到多种因素的 影响，包括浓度、温度、流速等，因此，在具体应用中需要根据实际情况选择合适的金属材料，并进行相关的腐蚀性能测试和评估。二五零七不锈钢是一种双向不锈钢，具有较高的强度焊耐腐蚀性能， 其拉伸性能较好，适用于冷成型焊生、冲压加工。由于其具有较高的强度和韧性，可以在较大的变形下保持良好的性能。 对于二五零七不锈钢焊接后的固融处理，主要是为了消除焊接产生的境界，吸出含恢复材料的均匀组织结构，提高其耐腐蚀性。 固龙处理可以通过高温加热焊冷却过程，使精力重新细化，消除金界稀储物，从而提高不锈钢的耐腐蚀性能。 二五零七不锈钢焊接后的固融处理对于抗次氯酸的腐蚀性能影响有限。次氯酸是一种强氧化剂，对不锈钢具有较强的腐蚀性。虽然固融处理可以提高不锈钢的耐腐蚀性能，但对于次氯酸的腐蚀，仍然需要采取其他措施，蠕动化处理表面涂层等，以提高不锈钢对次氯酸的抗腐蚀能力。因此，在使用 二五零七不锈钢进行焊接后，除了进行固融处理外，还需要根据具体的使用环境和要求，采取其他措施来提高其抗磁氯酸腐蚀性能。

不锈钢不进行固溶热处理会怎么样？如果不锈钢在生产过程中未经过固溶热处理，其中的个涅等元素没有充分固溶，在经历中而呈现出分散的形式，这将导致物质内部结构松散，从而影响不锈钢的抗腐蚀能力， 导致腐蚀性能下降。如果不进行固溶热处理，不锈钢的强度和韧性将降低，可能出现拉伸、冲击、 弯曲等试验项目不符合标准要求的情况，存在安全隐患。如果不锈钢未进行固溶热处理，还容易引起茎尖腐蚀，导致不锈钢出现腐蚀，从而降低了不锈钢的使用寿命。

奥氏体不锈钢怎么进行固溶热处理？一般将奥氏体不锈钢加热到九百五十到一千一百五十度左右，保温一段时间，使碳化物和各种合金元素充分均匀的溶解于奥氏体中，然后快速萃水冷却， 探集其他合金元素来不及析出。霍德纯奥士体组织称之为雇荣处理。

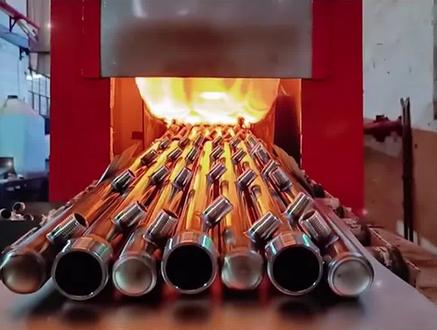

固绒处理是金属热处理的一种，能提高金属材料的整体强度和韧性。对于三百零四不锈钢，固绒处理有哪些独特的效果呢？首先，通过固绒处理，三零四不锈钢的强度得到了显著提升。这种处理使不锈钢的内部结构更加均匀，从而提高了其硬度、强度和耐磨性。这意味着使用经过固绒处理的三零四不锈钢制成的产品， 如厨具、餐具等将具有更长的使用寿命。其次，固溶处理还可以提高三零四不锈钢的抗腐蚀性能。由于处理过程中产生的高温使不锈钢内部的碳化物溶解，并使其表面形成一层致密的氧化膜， 层膜能有效的阻止氧化的进一步发生，从而提高了不锈钢的耐腐蚀性。此外，不容处理还能改善三零四不锈钢的加工性能。在加工过程中，这种材料能更好地承受高温和高压，使其更容易被塑造成各种形状。

奥什体不锈钢怎么进行雇佣处理？奥什体不锈钢热炸后会吸出碳化物，精力随加工而变形。奥什体不锈钢退火的目的是将刚加热到退火温度一千零一十到一千一百五十度， 使稀出的碳化物在高温下充分固溶在奥氏体中，然后迅速冷却。水冷脆火令融入奥氏体的碳保持在常温，同时退火中精力度得到调整，以达到软化的目的。 由于须快速冷却以防止碳化物的再吸出，故热炸后的奥世体不锈钢纸用选用连续退货炉。

呃，大家好，呃，上一期讲三二幺的时候，呃，讲到就是碳碳化络，嗯，这个呃知识点的时候，其实他跟那个我们做的不锈钢的一个日出，你中的故融 固固体的固绒绒绒绒的绒的，知识点是相通的， 中华文化博大精深。你看在固体状态下让他溶洞，让他在里面，在里面 缓慢的活动是不是？那让，让什么元素在那个固体状态下让他流动呢？那就是让你们这个 碳化络，嗯，因为不锈钢在杂质的过程中他是需要把它加热的， 把它因为温度越高他越软嘛，你那个硬邦邦的，那个冷的，你，你那个炸鸡一上去赶赶不动啊。 所以正常是要把它，嗯，加加热，哎，加热到一定温度以后，哎，肯定就红了，通红通红的，然后机子上还一扎滚过来来回去扎，越扎那个越宽越宽，然后就越薄， 然后在杂质的过程中你升温或者降温，你 没没办法避免三百到九百摄氏度的这个温度区间，哎，我们之前讲过在三百到九百 摄氏度这个区间的时候，这个碳，这个调皮导弹，他就，他就跑出来跟那个我们重要的这个元素落形成碳化落，这样就会在不锈钢金像层面形成 周边形成平落区，这样这个就不赖辅食了吗？就容易发生精尖，辅食就容易锈了吗？ 所以在杂质的过程中没办法避免就是形成这种碳碳化络。 那只有当这个板子扎好以后，我们就需要做这个热处理，做雇蓉了，那怎么办呢？那就把它放到这个炉子里面，把这个温度慢慢的提升上来，然后提升到六七百度估计就红了，就我们把东西放到煤气灶上烧的温度，六七百度就红了，继续往上升， 然后升到一千到一千一百摄氏度的时候，然后把它放到炉子里面，保持一段的时间。哎，这个随着材质不同，这个板子厚度不同，他都有有有进行调整的，这是人家专门干热处理的人。嗯，吃这个饭的人去了解的东西，我就不懂了， 把它放到那个炉子里面，一千到一排，一千一百摄氏度，保留一段时间，然后把它嗨拿出来往那个水里面一放， 因为水水的熔点是一百摄氏度，所以他可以直接从一千多摄氏度歘一下就降下来，然后跨过中间三百到九百摄氏度的这个敏感区间，所以这个时候这个探探这个小调皮导弹出来，还没来得及去 拉帮结派的就，嗯，一下子就被封印住了，因为温度降下来了，降到降到三百度以下了，他就被封印了，就会疫情我们关在家里一样，他出不去了，所以他他就调皮捣蛋不起来了。 然后这个就是呃，雇蓉的主要目的就是呃，让这个形成这个碳化络，拉帮结拜把他们 又融融在固体还没有变成钢水的情况下固体的状态下面，哎，让这个碳和落各自回到各自的位置上去，各司其职，让他能发挥出这个耐腐蚀，耐腐蚀的这个性能。嗯 嗯，刚刚是。然后雇蓉的话还有另一个另一个作用就是我们在擀擀擀饺子皮啊，擀面皮的时候，你这么把它 敢敢延展出去，他必然会有一个这个力会往上反弹，哎，虽然你冷却下来让他平了，但是一旦你用激光啊，嗯，或者受力的情况下，他就会有硬力，是会往往这个方向反弹的，这个就是要，嗯， 金属，金属的硬力就是不锈钢的硬力，哎，你通过把它既不把它烧融成钢水还是固体的状况下，然后 温度又高又能够缓慢流动，溶溶洞的状况下保持一段时间，哎，他这个硬力渐渐的也会消除，那就就他就里面的硬力也会消除掉。所以雇佣的话有两大好处，第一 就是让里面的这个呃元素均均匀化，然后避免形成这个碳化络，影响耐腐蚀性能。第二 啊，他就可以消除内部硬理，到时候你后续这个变成板子激光加工的时候，他不会变形啊，不然你这个东西里面有硬力一加工这个板子变拱了，或者变成这个样子了，那那那个那个，那后面加工很麻烦，客户到时候要哇哇哇叫的。 这个就是雇佣的两大作用，嗯，然后讲到我们实际这个，呃，不锈钢领域涉及到雇佣的，嗯，两个大方向， 第一大方向就是不锈钢的正常出产的这个卷啊，就是刚才很长的一条，把它卷成不锈钢卷的，哎，到市面上进行呃，流通的这些都是做过雇佣的，都是默认做过 酸洗故融，哦，故融酸洗就是都是默认做过的，所以， 哎，我们正常市面上买到的卷板啊，哎，不管是二零幺三零四三二幺三幺六，哎呦，你都不用担心，都是做过雇蓉的， 那什么时候我们要担心这个东西有没有做过雇佣呢？那就到了中后版，就是中后版，就是正常是十四或者十六个后以上 就单独的一张板子扎出来。这种大钢厂产的呢，比如说太钢、宝钢、九钢，哎，东特东方特钢出产的这个中后板，他也是默认做过酸洗、过溶的和固溶酸洗的，但是那些大钢厂生产的尺寸，要么像东特的，他只是 做一米五六米，哎，或者钛钢的，他那个宽度和长度都不定时。就是 那，那有的客户他回去做罐子或者割一个什么盲板，法兰的时候，哎，客户他就要一米六，一米六宽哎，哎，然后三米四长， 那，那你那个什么钛钢，九钢的或者东方特钢的尺寸不就料，那这个时候怎么办呢？那就就是 那民营的这个砸钢厂的作用就来了，他可以在一个礼拜或者两个礼拜的时间内就可以按照你客户的要求，客户你要求的厚度、宽度、长度，然后砸给你， 嗯，这里面做的最大的就是，嗯，江苏淡南啊，淡南镇就是淡南，淡南就是目前中后版是还是老大地位， 然后最近的话，那个江阴长达钢厂也想做这个生意，但是，嗯，他娇妻啊，还有价格这一块，嗯，目前还拼不过蛋蛋，嗯，蛋蛋的话，目前， 嗯主要就是用青山，青山钢厂生产的连柱胚，青山连柱胚啊，嗯，黛兰那个回料生产的也基本上就不多了， 主要就是用青山年柱拍，哎，嗯，然后后面就要分到你要不要做雇蓉你，如果你要求不高，哎，对什么应力啊，嗯，这个赖辅之，要求不高， 那你就不要做雇佣你要求高的，那客户回去要做那个盲板或者要做压力容器，那就必须要做雇佣，那这里面就分大厂雇佣跟小厂雇佣。嗯，目前呢 的话，嗯，大厂雇佣的话就是要加一千块钱一吨，小厂雇佣的话就是四百到五百一吨。嗯嗯，大厂雇佣就很简单喽，就是按照这个，呃，让这个按照这个效果来，就是 不惜这个时间和成本把这个这个雇佣做到位了，这个就是大厂雇佣，那小厂雇佣肯定就是时长啊，或者那个雇佣的过程中就是 缺斤少两喽。就是反正你一分价钱一分货吗？你要高质量的就大厂雇佣，一千块钱一吨，你要求不高的就小厂雇佣，哎。四五百一吨，你要求更不高的，你就不做雇佣了，就找好了就拿过去用，哎，你要求不高了也能用。 嗯，基本上就这么一个情况。所以，嗯，我们目前嗯嗯 涉及到雇佣这个知识的，就是中后版十四到十六，哎。往往就是嗯，黛兰啊，黛兰的砸钢厂，或者是江阴啊，或者一些其他地方的一些砸钢厂啊，就是私营，私营企业生产的时候他会给你选择，就是你 要不要做雇佣，还是做大厂雇融，加一千一吨还是做小厂雇融，四五百一吨。嗯，其实你出什么钱，他给你什么货，然后，呃， 效率还是比较高的，还是比较能够配套上中国目前能够快速的这个，呃， 经济快速发展的这个节奏的，因为你去像太钢、九钢啊，或者东特啊，嗯，宝钢啊，你没有一定的量，或者你时间里等 不起你没办法，人家屌都不屌你的，那只能就是找这个。呃，民营企业就是我们江苏赣南啊、赣南镇 或者江阴啊，或者一些其他地方的一些杂钢厂来干这个活，所以这个就替补了市场对这块需求的一个空缺。嗯，就讲到这了，拜拜。

十七到四不锈钢为马氏体沉定硬化型不锈钢，相当于国标零五、十七、四四，该类型的不锈钢含碳量较低、含量高、焊接性好，且具有较好的耐腐蚀性。同时，该钢中合等合金元素含量也较高， 这些合金元素在热处理过程中可吸出石胶、硬化箱两百三十六等，使材料具有较高的强度和硬度。基于以上优点， 十七到司马氏体沉淀硬化不锈钢广泛应用于航空航天、化学和核工业等领域，沉淀硬化不锈钢的力学信量与热处理状态有较大关系。 十七到四马事体沉淀硬化不锈钢的常规热处理工艺被不容加时效处理，通过调整组织和控制吸储项来提高强度、硬度和耐时性。

固融和退火的区别？固融是指将不锈钢管加热到一千一百度左右，使碳化物全部溶解于二十体中，然后快速冷却，使碳化物饱和。推火是指把金属缓慢加热到一定温度，保持足够时间，然后以适当速度降温，以达到降低硬度，改善加工性，消除硬力。

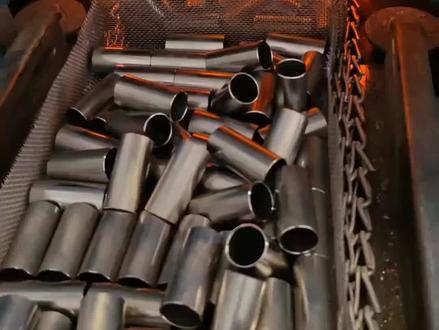

不锈钢可以热处理吗？不锈钢是可以热处理的，但是要分什么热处理？比如奥实体不锈钢只能做固种，奥实体不锈钢包括三零四、三幺六、三幺六 l 等等，但是也可以做表面硬度， 比如盐浴淡化就表面一层硬度。马氏体不锈钢就可以进行整体热处理，正常采用契翠或油翠，一般材料都可以做到 四十五至五十五 hr c 马氏体不锈钢包括四幺零四二零等等。 还有一种就是沉淀硬化不锈钢，包括十七杠、四十五杠七等等，可以进行故容失效热处理，一般硬度在三十八至四十二 hrc。 更多热处理信息可以到我主页进行参考。
