旭日图是一种很好的表现层级结构的关系图,而且查看数据特别清晰,选中其中一部分数据,其他部分会被萌化。 在制作旭日图之前呢,我们需要把我们的数据罗列好层级关系,比如类似这里的原始数据就是已经整理好的了。 我们先把当前的旭日图进行删除,重新制作。选中不带标题的数据,点击插入推荐的图表,选择所有图表,选择旭日图,适当调整一下图表的大小和位置。点击图表设计,可以更改图表的颜色, 接着修改图表的标题和设置标题格式,添加图表图例。 最后一步,我们插入圆形并修改形状的颜色,输入董事长就可以了。想学习更多图表设计,可以查看我主页或者关注我。
粉丝5776获赞2.7万

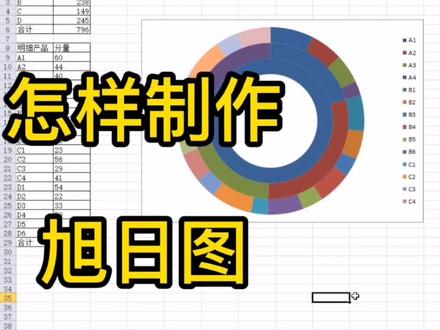

今天跟大家简单的聊聊怎样制作旭日图 excel 二零一三以上的版本在图表类型当中有现成的旭日图可以选择,而二零一零版本没有直接的旭日图可以选择,我们可以用圆环图和丙图相结合的方式,同样做到像旭日图一样的图表。 大家看这组数据有总产品产量和他们对应的明细产品的产量。我们选中数据区域,点击菜单中的插入,选择其他图表当中的圆环图,那么一个基础结构的圆环图就出来了。 在图表系列上右击选择数据,点击图立项当中的添加系列值,选择明细产品当中的数值区域,单击确定 右侧的轴标签,选择明细产品的名称区域,单击确定。再次点击添加按钮,系列值选择合计数七百九十六。这个单元格可以看到 这个总和技术显示在图表的最外围,我们想要将它设置成最内圈,所以单击系列三,点击向上的三角形,将系列三移到最上面,那图表上的总产品和技术就会体现在最里面的圈当中了。 由于我们想要让图表结构分为三个部分及总产品大类、产品总量和明细产品的数量,那当前的图表视觉上是四个部分,所以我们将最内经的产品总量改为丙图。 鼠标单击到图表系列,右击更改系列图表类型,选择丙图。然后我们分别为三层结构添加数据标签, 默认标签都只显示了数值,要想让产品名称也显示的话,可以在最外圈的明细产品上右击设置数据标签格式,勾选类别名称。下面我们可以修改图表的内径大小,单击到图表上,右击 选择设置数据系列格式,拖动最下面的圆环图内镜大小到自己满意的布局即可。同样字体的大小可以在菜单中调整。如果想要添加轮廓的话,可以单击菜单中的格式,在形状轮廓当中选择我们想要的轮廓,这样一份简易的驯乳图就完成了。 如果大家在工作当中用到图表非常多的话,建议将版本升级到二零一三以上的版本,很多高级一点的图表功能,在后面的版本当中使用起来更加便捷。


啊,大家好,欢迎继续学习 excel 技巧精粹系列视频。 呃,我们前面的视频里面讲到了在这里边的二零一六版以上的版本自带的旭日图的制作,但是旭日图的它本身呢,实际上是有一点局限的啊,比如说在这里边呢,如果我们在展示这个小类的数据的同时,我们同时还想展示大类的这个数据 啊,就是有一个对照啊,大类,比如说百分之三十,然后分解到这个数据,然后啊 b 类呢,有百分之四十,然后分解到这个数据啊,如果是我们这样一种意图的话呢,那么他自带的默认的这个旭日图的呃 模板呢,就不是太友好啊,所以你看到他这里边呢,如果我们加标圈的话呢,其实内圈呢是加不上的,只有外圈 能够加上我们具体的这个数据的标签啊,实际上也就是因为他只有一列数据啊,如果说我们想同时展示两列数据,比如说我内圈啊,这个大块各占多少?然后呢每一个内圈的每一块啊,每一个百分之百分比啊,又在外圈 呃,他各占多少啊?如果是展示这两种的话呢,那么默认的模板的话呢,我们就实现不了了啊,所以今天呢,我们来讲解另外一种形式啊,另外一种形式来生成我们自己的这种蓄势图。 好啊,首先呢来看一下数据的组织啊,数据组织呢,实际上是这样啊,我把相关的数据放出来 啊,内圈呢,这个是很简单啊,就是我们每一个部分啊,各占比例,然后加起来百分之百啊,百分之百, 然后外圈呢,首先我们要做的是这个数据啊,是这个数据就是说我们在外圈有这个百分之三十,然后它本身呢,在外圈又构成了百分之百 啊,然后这个百分之三十五呢,在外圈呢,他本身也又构成了一个百分之百啊,就就是先做成这个样子,然后呢中间这个数据啊,这个数据是怎么来的呢?是我们 好把它稍微淡一点啊,它是用这个百分之三十去乘以分别乘以百分之二十五得到这个数,然后百分之三十乘以百分之三十五得到这个数, 百分之三十乘以百分之四十得到这个数,然后百分之三十五乘以百分之三十得到这个数,以此类推啊,所以我们得到了这是外圈的数据,如果不这样做的话呢,我们内圈 跟外圈呢是很难对齐的啊,所以我们必须呢要有一个这个加起来的百分比和内圈加起来的百分比呢,应该是对应的,这样的内外圈才能对齐啊,因为这边加起来的话就百分之三百了啊,所以这跟内圈呢没有办法是这个正好对齐的。 我们做图的话呢,是这样把内圈和外圈的数据呢选中啊,就是这个计算出来数据和内圈原有的数据,选中啊这两列,然后插入呃,图标里面,我们找圆环图就可以了啊,你就插入这么一个圆环图啊,把图里可以删掉。 你看到现在他是对称的啊,他是对称,就那一圈的每一部分和他自己所数的这三块啊,都是沿四合缝对。好的啊,现在呢我们需要对他做一点嗯,调整啊,在这个图表上打右键是 水系的格式,在这个右边啊,圆环图的内和圆环大小的时候,默认百分之七十五啊,我们要往左调啊,往左调调到我们呃满意的,这个比如说百分之五十啊,或者百分之四十五啊,三十,这个看你自己的一个意向啊去调,调完之后的话呢,我们 其实还可以去啊调一下色系啊,选中这张图表到页面布局最左边颜色这个地方 啊,我们可以呢去看一下,就是选一下有没有我们喜欢的色系啊,就是我们自己比较喜欢的色系 可以选一下,比如说我们啊选到了这么一个色系啊,就是这个就是我我最 喜欢的色系了啊,假设就是这样,看一下啊,这个吧啊就是假设我已经选择最喜欢色系了, 这个时候呢,我们就可以在这个基本上再进一步做一个调整啊,比如说第一块是蓝色基调啊,那么我们先选中第一块的第一小块,第一块的第一小块就是先点一次,单击一次,他全选,然后再单击一次这一小块啊,就是单独这一小块就选中了 啊,然后我们这个纯色填充啊,然后就填这个蓝色就可以了啊,然后呢这边呢 我们选中这一块纯色填充啊,选中这一块纯色填充啊,这个是他的这一部分。然后第二块呢也是一样啊,我们选中这个这一小块啊,然后呢纯色填充,填呢,我们还是填这 啊,哎,这个好像不是啊,但绿啊,这就好了。然后呢我们选择这一小块 纯色填充啊,这一小块纯色填充啊,他又统一了。然后这边呢我们把里边的这个山区的这个颜色呢先改一下啊,因为跟第一事太近了,我们给他调成一个 啊,这样的一个颜色啊,然后在这个基础之上呢,我们啊去选他所守的第一小块,然后呢纯色填充啊,第二小块 绿色填充,第三小块绿色填充,哎,这样呢就比较齐了,齐了之后的话呢,我们现在就可以去给他加上标签了啊,在这上面打右键啊,添加数据标签啊,添加数据标签,然后这个时候呢他直接就 把这个标签加上了,其实这个标签并不是我们想要的啊,这个标签不是我们想要的,我们想要的是这个标签啊,那这怎么办呢?其实我们可以这个点一下这个标签,然后打右键设置标签格式啊,在这里边呢把 第一个单元格中的纸选中,勾上啊,然后呢我们去选这个纸啊,然后确定这才是我们想要的标签,然后把原有的 好了,我把它放大一下,大家看清楚一点哈,我们刚才选三格中的纸嘛,这个时候呢我们就把原有的这个纸包括线是一道线啊,就掐掉了啊,就不要了 啊,这个时候他就显示的是真正的这个百分比的构成,这是外圈啊,然后呢我们来看内圈啊,内圈的话呢,我们也是打右键 人家数据标签, 但是他内圈呢是不是也有了自己的这个三十三十五,三十五这个就啊规避了我们他自带的那个旭日图那个模板啊,他内圈呢只能是分类啊,不能显示数据的,这个缺陷 好啊,剩下的就是我们需要对标签呢来做一点点修饰,这个标签现在有点太大啊,我们选中标签啊,打邮件 设计格式的话呢,我们还可以对这个数字或者是文本选项啊,文本选项啊,我们直接在标题在这个 主攻主侧栏来给他降低一下啊,降低一下字体的这个大小啊,然后呢把他的字体改成白色啊,这个选中啊,内部的这个 也把字体改成白色啊,这个稍微的大一点啊,这样的话呢,就可以既能看到内圈的大类的比例啊,又能够看到他所属的外圈的小类的各自的占比啊,这个 内外构成了一个两圈的百分比的一个占比啊,这样就达到了我们的目的。好啊,这期视频呢就给大家分享到这。

啊,大家好,欢迎继续学习 excel 技巧精粹系列视频教程,这一节呢,我们来看一下如何在 excel 里面呢去制作旭日图啊,旭日图呢,它实际上就是呃,圆环图的这个签套结构啊, 就是他的层次呢,就不止一层,圆环图呢,他实践只有一层数据啊,然后我们旭日图呢,他会在这个 内圈和外圈呢,有这个不同的数据啊,大家来看一下我们的数据的视力啊,这里边呢,我们有三个大区啊,然后每个大区呢下手的一个城市 啊,列表啊,这就是两层,那么第一层是大区,然后第二层是城市,然后呢,呃,跟着每个城市的具体数据啊,这样的一个结构呢,就最适合用这个旭日图来去展示啊。好,现在我们把这个数据呢来选中 啊,插入,然后图表里边的这个细致图,哎,直接就成型了啊,直接就成型了,我在以前的图表的视频里面给大家讲过,在 excel 里边呢 啊,如果你想这个成功的把图表做出来呢,这个数据结构啊,这个数据的这个摆放形式,数据的组织结构是非常关键的 啊,不同样的数据,不同的组织结构呢,我们可以做出不同的图表来啊,那么有的图表呢,就会非常的这个好看啊,有的图表呢,如果你的组织结构不对的话呢,就会非常难看, 好啊,这是我们这个基于内置的模板啊,就自动就出来了,现在我们要修饰一下标签,把这个数据加上啊,点任何一个标签,然后打右键,设置标签格式,在这里面呢,把直勾上啊,然后呢,我们就 每一个地方啊,每一个城市的值就有了,那很可惜啊,就是这张图表呢,就是我们可以自由设置的地方太少了,比如说在右上角这个加号啊,其他图表就一堆的可放这个东西,而这里面只有 这个,要不要图例啊,这一个选项没勾,剩下的东西其实都已经给你默认的就这三个选项啊,如果说我们到这个图表设计里头最左边添加图表元素, 这里面呢啊,往常的图表,其他图表呢,一大堆一大串啊,现在呢,也只剩这三个选项啊,非常少,就是我们的自由化定制的这种可选择的不多啊 啊,但好戴的这张图表呢啊,默认模板出来的话呢,也是可看的啊,就是这个样子,还可以把图例加上啊,这样的话呢,就更加直观的来展示这种总分 的一个结构啊,也算可以了。好啊,这就是在 excel 二零一六版以上的版本里边自带的默认的旭日图的图表啊,今天视频就给大家分享到这。

上节课我们讲解了如何制作动态的同款笔图和表。这节课我们来讲解图标美化, 图标美化的核心并不是让将这张图变得多好看,那个是专业美工要做的事情,我们是做的数据分析,我们的目的是要将重点的数据突出重点,让这张图不难看,接近于好看,这就可以了。 我们做数据分析一定要根据数据规则来配色,我们现在做的是同款笔分析,重点是同款笔,但是这个表和这个图上面又承载了很多的重要指标,在这里值,这里我们有四个数值,销售数量、销售金额、销毛利金额、销售成本都可以进行切换。 我们要看四个不同数值的同环比,还要进行部门或者商品分类的一个切片,这四个数值肯定不适合做四个颜色,这样话就太乱了, 因为我们这个毛利金额也好,或者基础值,它是个基础数据。所以呢我们弄个万能颜色,黑白灰,这里也是个淡灰,这里是深灰。重点是我们的环比和铜比,我们现在将环比把它显示出来, 那这条黄色的、亮黄色的这种曲线,他就是环比。同时我们这里用了红色代表负值,黑色代表正值,非常清晰的看出他的一个增幅的情况。 二三年的话他是没有同比的,我们到二四年,二四年我们把同比显示出来,同比我们使用的是蓝色,蓝色跟黄色是个对比色, 同时跟灰色对比,它也是非常醒目,那就重点突出了环比和同比的一个增减的一个情况,同时我们也使用了这种隐藏的方式,让重点的数据更为突出。在配色上面呢, 我们使用同色系配色,什么同色系环比是黄色的,那这里的环比的增减是淡黄,那深黄和淡黄它是一个同色系, 那环比是蓝色,这里用的是淡蓝,这里是淡蓝,那这样呢?实现了叫数据统一,我们不会把这个同比增减弄一个某一个颜色,同比的百分比又一个颜色,这样就会非常乱了。实际上这张表仔细来看,它只有三个色,黄、 蓝、灰。其实红不算,为什么?红算是一个大家默认能接受的颜色,我们在做表格的时候,大家都能接受红色代表负值,我们利用大家这个习惯,此时的红并不涂雾是很正常的,因为它是负值,而且这种负值我们在这里 同比增减和环比增减都用了淡红来表示负值,红就是负值,黑就是正值。我们通过这种颜色色系的控制来去和数据的类型就对上号了。 那怎么能看出来在表上来看出来这种环比和同比的增减呢?我们是通过一种虚线把它隐藏掉, 如果说我们再用其他颜色表示去年的二月和今年的二月的增减,又导致了颜色更为混乱,那我们就采取一个血条的方式。什么叫血条?那这里就是一个血条,虚线就是二三年的毛利金额,实线就二四年的这个血掉没了, 那升上去呢?我们就采取的是中间加个小白线,白线以上的就是增量部分,白线以下的就是去年二三年的毛利金额。 我们是通过趋实的方式来体现出来的增和减,而不是颜色,颜色不要太多, 我们现在这个案例上面的数值已经是极限了,一般我们在做这种图的时候,如果能超过五个数值,这张图就会非常非常乱了。表其实可以更多的,这个就是一个配色的基本原理,下面我们来去讲解如何实现这样的一个配色。

wps 怎么制作组织架构图?今天教你一招轻松搞定!先将文档里的各个组织名称复制到 ppt 里,按 tab 键进行分级,按一下是一级,两下是两级,以此类推。 完成后按 ctrl 加 a 全选所有内容,点击上方转换智能图形,再点击 smartart, 选择组织结构图,找到更改颜色,选择一个喜欢的颜色就完成了。点赞关注加收藏一定要艾特你的小伙伴们一起来学习吧!

老板说柱状图太土了,要搞雷达土,我弄不了一点,你来吧。可以啊,我们选中数据,插入图标雷达土,选个喜欢的款式不就好了吗?我们调左边的数据雷达同步改。 那雷达图呢?还有一个用法就是做数据对比,选中数据,选一个双线对比图,你看一目了然。那有宝子说了,我想改一下轴上的最大值。那我们选中轴的数据,右键设置坐标轴格式 边界的最小值和最大值都是可以改动的,所以成绩分析、能力评估、产品对比雷达图都能搞定。抖爸爸的创作者中心里面的数据也都是用的雷达图。你学会了不关注我,一起优雅摸鱼。

新手打开 wps 一 脸猫,今天一分钟认全所有界面,零基础一遍学会! 最上方一行叫标题栏,显示文件名,右边最小化最大化,关闭窗口。左上角小图标是快速访问栏,保存打印一键,用不用到处找这一排开始插入公式叫主选项卡,下面所有按钮 就是功能区,所有工具都在这。长条空白栏是编辑栏,输入修改内容最清楚。再往下整篇最大的区域就是工作区,我们打自作表格全都在这里操作。左边数字一、二、三是型号,上方字母 a、 d、 c 是 列表, 它们交叉的小格子叫单元格。最左边小方框是名称框,显示你当前选中单元格的位置。比如 a 一、 b 三。右边是垂直滚动条,上下翻页, 下方是水平滚动条,左右查看数据多的时候全靠它。表格最下方是状态栏,选中数字自动显示求和平均值技术,还能开启护眼模式、阅读模式、缩放式图,非常实用。所有界面区域一次性讲完, 记住上标题中功能中间单元格底部状态栏。下一节课教你单元格输入、选中、修改最基础必学操作,关注我,每天一分钟学会 wps 办公技巧!

告诉大家一个快速制作表格的方法,用豆包来做,像这种表格分分钟就做好了,来看一下实际操作,别人发给你一张这样的图片,要把它快速制作成一个表格,用豆包来做,首先要把它存在电脑的桌面上, 来看一下,我存在了这里啊,打开豆包要登录你的账号,登录上去以后,首先要上传这个图片,点这个回形针这个位置上传文件或图片,点一下,然后找到你这个图片,点打开, 这个时候上传了输入,要他做什么?输入文案,我已经整理好文案了,把它粘贴到这里,先把这个图片上的内容制作成一个带公式功能的一个造表格,然后呢 我点击发送,发送在他的右边给你们看一下,在这个位置啊,点发送好了,他开始在做了, 这个是没有公式的,这个上面是带公式的,我们下载这个表格,点这个位置有一个下载按钮,点下载,把它存在桌面上,点击这个地方,点桌面,点下载 好,我们打开这个文件,桌面上找到这个文件来,现在是不是好的,我们把它调整一下,当然它里面可能字有些错的啊,你们要看一下, 这不就好了吗?是吧?这个公式呢?它有的选中这里,点击这里公式这个地方,你看它是不是 c 四乘以 d 四啊,清楚了吗?

wps 文档如何批量添加背景图?你还在一页页添加吗?这样效率太慢了, 或者你还在使用点击页面选择背景,选择图片这种添加方法吗?这种方法会发现所有页面的背景图都一样,且被重复铺满填充了。那如何解决这个问题,同时实现不同页面批量添加背景图呢? 今天六步教会你。比如这个文档有八页,现在要在第一到四页用背景图一,第五到八页用背景图二。第一步,插入分页符, 在背景图开始不一样的地方插入分页符,鼠标放在第四页末尾,点击插入菜单栏,选择分页,选择下一页分截符,删除一下自动多的这个空白行。第二步,插入页眉页角,点击插入菜单栏,选择页眉页角, 让页眉处于编辑状态,鼠标置于第一页的页眉处。第三步,插入第一张背景图片,点击插入菜单栏,选择要插入的图片一。第四步,设置图片属性,选中这个背景图片,点击图片工具菜单栏, 取消掉,锁定纵横笔,然后拉动图片大小,同时移动图片位置,刚好铺满整张 a 四纸。 第五步,插入第二张背景图,鼠标放在第五页页眉处,双击让页眉属于可编辑状态,然后点击页眉页脚菜单栏,取消勾选页眉铜钱节, 接着在第五页的页眉处按 delete 键删除背景图一,然后同上面的步骤一样,在第五页的页眉插入第二张背景图,在一样的步骤调整第二张背景图的大小和位置,铺满整张 a 四纸。第六步,设置打印属性, 点击文件,点击选项,点击打印背景色和图像,点击确定,最后点击打印预览, 可以看见第一到四页是一个背景图,第五到八页批量是另一个背景图,整个都调整好了,今天你学会了吗?

嗯,这个实习生又想准时下班呢,哎,等等来,先把图片中的文字提取出来,格式字体要保持统一,并且还要给我转成 word 格式。嗯,我要不要告诉他,其实十秒就可以, 只需要打开 wps, 找到稻壳 ai, 点一下工具集,选择文档工具,找到图片,转文字,上传图片,选择带格式文档,直接按照原始格式提取出 word。 好 的,一小时搞定。 对了,再把这个图片提取成可以编辑的 excel。 嗨,要不要告诉他,十秒就够了,还是选择图片,转文字,上传图片,选择表格,立刻输出 excel 格式。 另外,如果想要将图片转换成 ppt 的 话,同样的方法,选择 ppt, 提取后,文字都是可以编辑调整的。 好的,两个小时搞定。这才三小时,不行,还得继续干。再把我这个卡片拍照后变成 pdf, 要这样的排版效果哦。要不要告诉他,还是十秒就可以搞定。找到图片,转 pdf, 上传卡片图片,这里有多种排版样式可以选择,甚至可以一键清晰处理。好的,以上任务一共需要四小时。很好很好,看来是工作安排到位了。

上期视频梳理了科研绘图的核心原则与逻辑, 但许多 ai 产品在配色统一、标注、规范指明理解这些细节上表现的还是不尽如人意。本期视频将从框架与对齐、层次、遮罩与发光的运用、曲线与括号的绘制、 ai 生成、图像优化四个细节部分拆解实操方法。 首先是影响视觉观感的最直接因素,框架与对齐。上期视频用到的基础框架设计还有更多可拓展的内容,这里整理了几种实用的框架样式,可直接参考。比如上期的框架换一种配色就能切换风格,标题框内容气泡可改为圆角矩形, 也可将标题与边框做融合设计。这种带弧线的平行四边形框架制作方法需要用到 ppt 当中的相交功能。 首先插入三个圆角矩形作为基底,在标题区域会至三个平行四边形,同时选中平行四边形和圆角矩形,打开合并形状,执行相交运算,就可以生成带圆弧过渡的平行四边形。 最后将圆角矩形复制叠加至图形对应位置,就可以完成标题与边框的一体化设计。 对齐是决定绘图整洁度的核心。以上期视频中输入系列的电影胶带背景模块为例,我接下来完整复现一下制作过程,直观展示对齐的快捷操作方法。 首先创建一个大的长方形,将填充颜色设定为黑色,再创建一个小方块,同时框选出这两个形状,在快捷菜单中选择垂直居中对齐,确保二者在同一水平轴线上。然后选中小长方形,将它托放置目标位置后,快速复制多个版本, 选中所有的小方块和黑色的长方形,再次执行垂直居中对齐命令。随后框选所有的小方块,在属性面板中选择横向分布,使各个小方块之间的间距保持均匀一致。 然后将小方块的填充颜色调整为白色,将它们组合。接着选中最外侧的黑色长方形,执行水平居中对齐。 将当前的黑色背景与白色元素组合为一个整体单元,按住 ctrl 键,然后 mac 系统这边为 command 键垂直向下拖动,就可以完成对该单元的快速复制。 最后创建一个长方形作为中间的连接条,调整它的宽度和位置,设定合适的填充颜色。把上下两个单元组合在一起, 同时选中组合后的单元和黑色的长方形。点击垂直居中,就可以让黑色长方形和组合单元在同一水平轴线上完成了电影胶带背景的制作。对齐的核心是统一对齐,标准视力图中核心内容与外层大气泡均保持垂直居中对齐, 不同气泡保持顶端对齐和底端对齐,且高度相同。标题气泡同样两端对齐且高度相同。 在另一个方向上,气泡两端对齐且宽度相同。损失函数部分,因为篇幅不同,所以两个气泡左端对齐。 simba 模块与阶段二的外层气泡右端对齐,在模块内部的子标题也保持左端对齐。 层次遮照与发光的使用可以有效提升整张图的精致感,想让绘图告别扁平感。核心思路是分层设计,通过多层叠加打造立体感。比如屏幕上的两个模块,经通过多层效果实现左侧模块中标题与序列背景都添加了带边框的气泡, 右侧模块为输入图片添加了双层边框,强化立体效果。具体实现逻辑为,内层采用深灰色的线条搭配浅灰色的背景,外层使用白色线条,深灰色背景再叠加深灰色的发光效果。类似的也可以给 encoder decoder 特征方块加上发光。 或者我们要在线条上标注某一个点时,也可以在这个点上添加发光。除此之外呢,要善用遮罩层, 比如在格式化图片上进行重点内容标记,可以通过遮罩层弱化非核心区域,再为重点部分叠加发光效果。首先我们将原图复制一份,新建一个矩形,把矩形尺寸设置为和原图一致, 同时选中原图和矩形,依次执行左端对齐和顶端对齐,让二者重合。然后呢,将矩形填充改为白色,透明度调整至百分之二十至三十之间作为遮罩层。接下来,选中我们刚才复制好的图片,将它置于顶层, 然后同时选中复制图和矩形,同样执行左端对齐和顶端对齐,让三层元素完全重合。这个时候呢,图层结构从上到下依次为复制厚的图片、遮罩层和原始的底图。 图层排布完成以后,我们要对复制图片进行裁剪框,选出需要重点标注的区域,添加红色边框,再叠加橙色外发光的效果 来。这边重点说明一下核心的操作逻辑。我们为什么一定要先复制原图,置顶重合以后再进行裁剪?是因为如果直接在其他位置裁剪,后续标注很难精准对位,而先整体重合在局部裁剪,能够保证标注区域和原图的位置完全对应。 曲线与括号这两个工具在科研绘图当中的实用性很强,可以解决绝大多数的细节标注需求。首先是曲线制作,我们插入一条曲线后,可自定义包括线条棒束、两端箭头样式这些参数。 另外可以为曲线添加颜色填充填充区域为线条与两个顶点之间的连线范围。我们还可以通过编辑顶点改变顶点的位置和曲率,像在坐标尺上绘制卡通画函数图像这种工作就可以通过曲线加颜色填充的方式轻松实现。 其次是括号的用法,创建括号后,我们同样可以定义包括线条弧度、线条棒数、首端与尾端箭头样式这些参数。 如果为括号两端添加箭头,就可以实现从括号顶点延伸出两条分支线路的效果。例如绘制 cross tension 结构时, k v 由统一输入生成,用带箭头的括号标注就可以呈现清晰的归属关系。 括号呢,还可以改造成创盈气泡,先调整括号线宽,添加填充颜色,填充区域为括号两个顶点与括号本身所围成的范围。 随后插入圆角矩形,将圆角弧度调整至与括号匹配,移动至括号对应位置。通过 ppt 当中的合并功能,就可以将两个图形融合在一起。 最后谈一下 ai 生成图像,我们这里所谈的内容是让 ai 生成插图以后作为完整图的一部分。在 wps 的 ppt 当中编辑并不是一次生成全部的图像,因为 ai 生成完整的框架图很难一次性满足要求,而修改细节又很不可控。 下面呢,就以这张图的传送门模块为例,拆解完整的制作方法。首先绘制一个菱形截图以后发给 g p t, 让它生成一个符合 icc v c v p r 绘图要求,具有可爱科研风的绘图素材。明确绘图主体为传送门 观测视角,设定斜上方三十度的俯视视角,参照视力轮廓进行生成。那可以看到它首次输出的结果包含一些无关的元素。我们让它去掉卡通方块至保留传送门,得到符合规范的目标图像以后,下载保存,导入 ppt 进行编辑。 下一步,完成传送门输入输出结构的制作。新建一个梯形,设置渐变过渡的填充样式和线条样式, 复制并旋转一百八十度。同时选中传送门与两个梯形水平居中对齐。将两个梯形组合,再将组合图形与传送门执行垂直居中对齐, 把组合图形置于传送门底层,然后借助 wps 内置的 ai 抠图功能,去除传送门的白色背景。 传送门主体完成以后要进行文字标注,如果直接添加黑色文字,因为传送门底色偏深,导致可读性比较差。如果直接添加白色文字,传送门存在白色线条干扰,所以我们这里添加一个遮罩层, 新建椭圆图形,设置纯白色填充无轮廓线条,边缘柔化半径设置为五磅。 同时选中遮罩层与传送门,依次完成水平居中和垂直居中对齐。 mac 系统按住 command 键, windows 系统按住 ctrl 键可以调整椭圆尺寸。插入文本内容后调整字号,收缩文本框宽度至小于椭圆直径, 依次执行左对齐和居中对齐对称,调整文本框宽度,实现文本与椭圆的严格水平,居中传送门制作就完成了。 好的,那么以上就是本期视频的全部内容了,欢迎大家在评论区交流分享和讨论,我们频道呢,也会持续更新有用的方法、技巧和工具,提升大家的科研体验。欢迎订阅我们的频道,我们下期视频再见!
