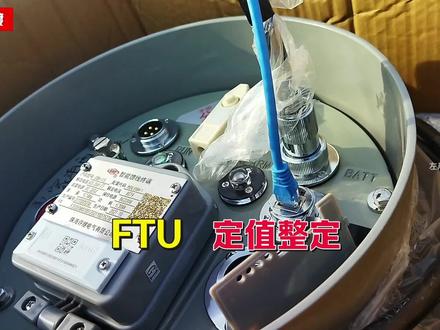

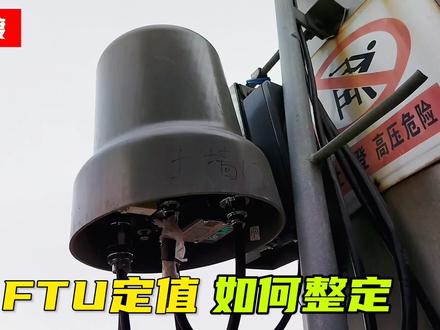

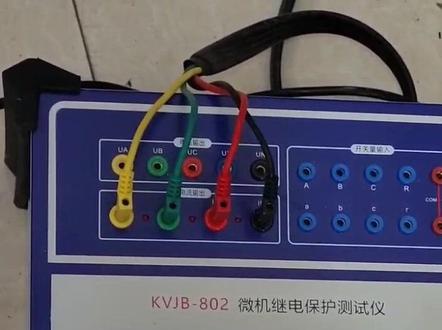

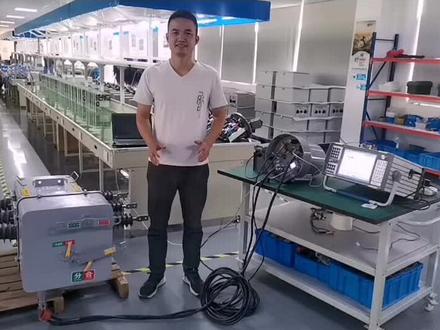

03:11查看AI文稿AI文稿电线杆上的这种智能窥线终端如何进行定制整定呢？ 智能窥线终端也就是我们通常所说的 ftu， 它是用来控制电线杆上的这些高压大开关的，也可以说 ftu 就是这些大开关的大脑。 要实现对 ft 六定值的整定，首先我们需要在设备投入运行之前计算出相关的定值来。定值的计算需要根据开关需要设置的保护类型进行逐一计算。 高压开关所具有的保护功能一般会应对相间短路故障的。相间过流保护分为过流一段、过流二段和过流三段保护，也有的会具有应对单相接地故障的零续保护，一般具有零续一段保护和 零序二段保护，当然了，有的也具有小电流保护功能，通过零序电压定制的设定实现接地故障的确认。 以上无论是相间的过流保护还是零序保护以及小电流保护，都是通过人工计算得到定值的方式输入 ft 六来实现的。 定制的获得需要有专业的人员来进行计算，计算的时候不单需要这台开关下方整个线路的诸如类型、长度、粗细等参数，而且还需要线路所接待的诸如变压器容量，特别是接待的容量最大的变压器的容量参数信息。 当然了，单单对于接待单一客户变压器的用于分解功能的高压开关来说，定值的计算相对需要的参数量比较少，难度 低。但是对于安装在线路中间的大开关来说，所需要的线路参数量非常的大，无论是计算的难度还是计算得到结果的准确性都是需要非常严谨的 定制计算完成之后，在现场调试的阶段就需要用笔记本电脑与 ftu 建立通信联系，在终端的下方有专门用于连接笔记本的以太网口或者维护串形接口。 在定值整定之前，我们需要特别注意，要将面板上面的 s 为压板退出，方可进行下一步操作。 在维护软件的界面，可以根据开关的类型选择好分界开关或者是分段开关，投入相关的保护告警或者出口。接下来就是要进行定值输入了， 一般的开关都是具有相见过流保护功能的，所以最先需要对此定值进行输入。一般在维护软件的界面选择定值，然后选择过流一二、三段定值及相关的延时进行输入，然后完成下发和固化操作。 如果高压开关需要零续保护或者小电流保护，同样也是在维护软件的界面选择定值，然后选择相应的零续保护或者是零续电压定值接地故障确认的时间进行整定， 最后完成下发和固化操作。定值录入完毕之后，最后要记得一定要将 f a 压板进行投入。
1202左岸渡
03:43

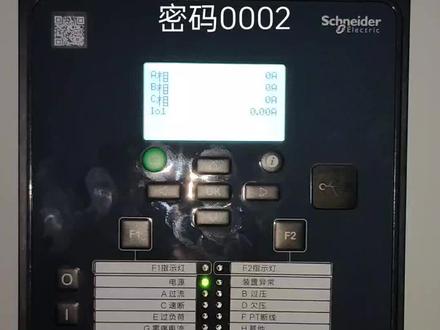

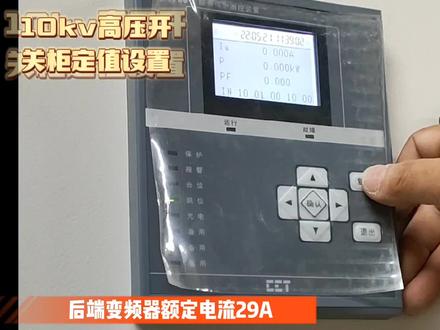

03:51查看AI文稿AI文稿大家好，今天来对施耐德的一种高压保护装置，他的参数和定值设置做一个简单的讲解， 因为施耐德的这种装置呢，他的程序是在出场前设置好的，我们的现场能够更改的数值并不多啊，这个装置正面呢并没有标注相关的型号， 嗯，大家记住这个样子吧。然后这个装置要进入定制单，他是按这个下键 向下的箭头，进入之后咱们找这个保护，保护这个 i 大于号和 i 两个大于号 是他的保护一段和保护二段。呃，在设置保护定值之前呢，我们要先去设置这个电流互感器的变比，然后继续向下翻 他这个变笔，在这个配置里边点到配置界面的时候按中间的 ok， 哎，不对，我说错了。呃，不是按 okok， 不行，按这个右向右的箭头，向右的箭头，这就进入他的电流变笔设置了， 然后再按 ok， 这是额定电流，再按 ok， 然后在这就可以设置。在这设置的一个 前提条件呢是什么？呃，要更改他的一个输入，他的一个保护定值的紧密的密码是零零零二。 呃，输入密码是要按右上角的这个小 i 字母，然后再输入密码之后 才可以来设置他的返回键呢，就是左上角的这个绿色的像小房子的按键。辨别设置之后呢，就可以去设置定值，然后再返回之前的保护， 我们先进入这个保护一段，保护一段呢，也要按这个右键进入，我 刚又说错了，不是按右键进入，这回是按 ok 进入了他这个设置呢不是很人性化，按 ok 才能进入。进入之后向下选， 然后这会出现一个保护跳闸的一个倍数，现在是一点二倍， 我刚才的电流换气输入的变比是三百比五，所以这一点二倍的话，他现在是三百六十啊。然后这个具体的，嗯，保护定值呢？就是根据你现场实际核算的保护定值，来来来测算， 然后还需要找他的这个跳闸时间，目前默认的是零点五秒， 这个话也可以把它做一个改正，可以调。 嗯，施耐德这个装置出场的默认的保护方式呢？这个两组都是跳闸，他并不是告警，并且这个呢在最终用户也改变不了，他只能是跳闸， 目前这个装置基本基本的设置就是这样。
197惺.
00:29查看AI文稿AI文稿动作点六，零点七八五动作 过来， 这是一辆 a 线，三四点零，保安一线三十一点二。
144千伏电力-高压试验仪器

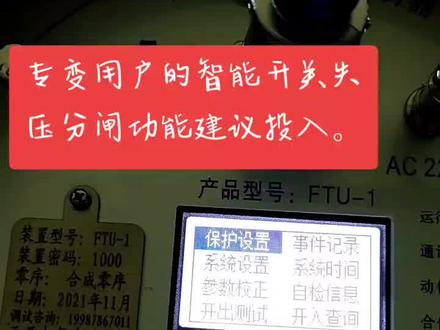

02:22查看AI文稿AI文稿专变用户一般的保护嘞，这是速断保护，过流保护，再加连续保护，别的保护都是退出的。 其实呢，这个施压分闸这个功能看到底是要投上去的，施压分闸是干嘛呢？在没有电的情况下， 开关要跳掉， 是为什么要投呢？ 因为这个看门狗控制器啊，这个智能开关能操作电源，这是电压互感器来提供的，电压互感器他有二次保险，有一次保险 任何一个保险管就是说烧了或者是熔断了， 这一台开关都是个死开关，他都不会动作的，保护就没有了，所以他要是施压了，开关要跳掉，这样跳掉了过后呢？ 用户没电了，他就会主动过来看为什么没电了，没有电了，那我们就要检查，这样才能保证 故障不出门，不然的话容丝已经断了，开关也没有动作，依次还带着电，变压器也通着电呢， 不想去充电就没有人管，没有人管的话，要是真的有短路现象啊， 开关就不会跳闸了，就越级跳了，这就没有看门狗的作用了，这个开关就白装了。所以说从保护来说，这个是需要投上去的。

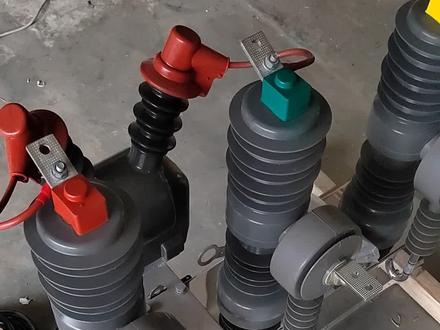

04:58查看AI文稿AI文稿以后施工队的朋友问我这个看门狗的定制怎么录，我就把这个视频发给他。首先第一步要看一下断路器他的辨别是多大，这是二百、四百、六百合成连续 看一下他现在接的辨别是多大，是两百比五、两百比五、四百比五、六百比五啊，他设置定制的时候肯定是不一样的，现在是两百，确定了断路器本体是两百比五过后， 那这个系统设置里面有个系统参数，系统参数里面有个像 cd 变笔，像 cd 变笔就是 那个电流付款器的倍数，一次电流跟二次电流的倍数两百比五就是四十倍。连续 ct 变比，这是合成连续的话，他是跟像 cd 变比是一样的。 这里确定好过后，确定保存，再到那个设置一次值还是二次值， 为了方便在控制器上面一看就了解到依次电流有多大，你就设置为依次， 这样的话就是说看的比较直观。 从祭奠保护定制来说，一般都喜欢说二次的，这个一 一次为例吧。这里设置完保存过后要到保护设置里面保护，设置 进去了，他有顺时速段、现时速段、过流保护，连续保护，这几个是要你，有可能都是要你录进去的。一般来说顺时速段也就是过流一段， 现时数段是过流二段，过流保护就是过流三段。顺时速段一般是在变压器，而定电流的 额定电流的五到十倍，也有可能会得到十二倍。把额定电流算出来，变压器额定 电流打个比方是六百三的，你就六百三除以一十一，十是十千伏除以根号三，也就是一点七三二，就是等于额定电流 格定电流你乘以五倍啊，那你或者是乘以六倍啊，乘出来是多少，这里面的定值就录多少。录入，录入完了过后点确定保存 顺时速段他是没有延时的，延时是为零点零零零零秒，也是，也就是说只要有故障，有故障是马上跳闸的，要不然要投入物流保护，一般 是设在变压器额定电流的一点一至两倍，额定电流也是刚刚那个公式了，一样的算， 算完过后把定制录进去，录进去了，这里有个延时，一般来说末端也就是用户册，他是零点二秒的比较多， 这就是软压板，压板投入，投入点确定 在这连续保护，这个连续过流是根据上一级电流大小的设定，上一级如果是设定六安或者是十安， 咱们就设个比他小吗，设个三啊，四啊或者五啊，如果上一级的有六三，你可以设个三十啊，都没事了。不过六十啊跟三十啊， 电流这么大的，跟你那个中心点接地还是不接地是有关系的。 设定完了过后，确认保存， 保存了再检查一遍，从一到十五看一下是不是一三五投入，一般只投一三五类，也有的只投一根，三五都不投，连续都不投的。
01:17查看AI文稿AI文稿对，唱一首是对的。 嗯， 真的伤了， 我是零点二九， 根据二表队的保护二，然后偷一个呼吸， 零点五秒保护这个儿童音保护 好了。
35美智工控｜曹工
02:25
03:42查看AI文稿AI文稿这条定制第一步要把这个盖子打开，看一下这里到底结了多少， 你看这个是接的两百，这也是接两百，这也是接两百。 abc 三项都要接一样， 他如果接一百，设定定制也不一样的，接两百设定的定制也不一样，三百又是另外一个样。确定这里过后呢，那就要到这个控制器这里来了， 在控制器这里啊，首先是系统设置，刚才我们是借两百的系统设置里面这个像 ct 变笔和零 连续 ct 变笔，两百除以五就是四十倍四十，所以这里要改成四十这个零序。 ct 变笔有的是独立连续变笔，不一样的，这个合成连续它变笔跟像 ct 变笔是一样的， 所以也是四十，是两百比五，这个设置一次值。 为什么设置一次值啊？因为你们算这个定值，我怕你们算差了，所以设置一次值比较直观。设完过后点确定保存还回去， 在这个保护设置里面点进去啊，密码是一一千确定刚刚那个， 呃，算出来八倍啊，两百五的变压器额定电流的八倍，那就是一百一十五万， 一百一十五万点确定保存在第一下。第三个这个是过流保护 额定电流的一点八倍，算下来大概也就是二十六安。改完过后点确定延时，这个延时啊，延时是零点二秒，一般分界开关， 也就是用户测的开关啊，都是零点二秒， 这个连续本连续过流呢？连续过流点进去啊，这个定制应该是 跟中性点接地还是不接地有关系，正常中性点不接地呢，是个五弯六弯都可以，我们就按经验来说嘛，就是个六弯线， 这个延时，延时不要太长，太长了别人站着跳了，你这还没动作，是个零点五或者是零点六，也有零点三的压板要选择投入，不能选退出，也不能选告警， 选告警的话他也会也会显示出来，但是他不跳那也是跳别人站的， 当然了，也有好多人不投，连续连续人家不管，除了这三个以外啊，一三五啊 以外的，你看所有的这个压板都是改成退出的，这样的话就不存在什么老是合不上， 再检查一遍吧哈，完了，一三五投入的，别的都退出了。
