水泵性能曲线怎么用excel画
粉丝1.9万获赞6.3万
相关视频

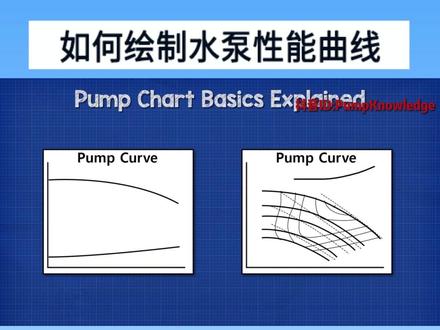

01:24查看AI文稿AI文稿水泵基本性能曲线如图所示，有的水泵性能曲线也会比较复杂， 我们将从基础开始说明性能曲线图。不同类型的泵有不同的性能曲线图，位置的性能曲线也随着不同的水泵而变化。在垂直外轴上表示扬程，在水平 x 轴上表示流量。 基本上羊城就是水泵产生的压力。流量是单位时间内供水的体积。 如果我们把泵特向转动到水平方向，并把它连接到管道上，就是扬尘为零时，这时候水的流量最大， 然后调整性能曲线，逐渐旋转到垂直的位置。可以看出水泵的逐渐流量减少，但 是羊城逐渐增大，那是因为现在既需要推动水，又需要克服摩擦力。当完成整个过程后，到达流量为零的点，这时水泵流量为零，羊城却最大。 此时水泵用尽了所有的动力来推动水，并且尽可能的把水量倒到管道内的最高位置。扬城最高时，处理同样的水 却很容易损坏水泵，所以现实中我们都不会这样使用水泵。通过记录这个提升过程中的值，绘制的曲线就是水泵性能曲线。
248水泵知识大全
07:58查看AI文稿AI文稿同学们大家好，这个视频呢，和大家介绍一下离心笨的特性曲线。首先什么是离心笨的特性曲线？他通常是指在离心笨固定转速下，离心笨的基本参数之间的一个关系曲线。 明星们的基本参数呢，在上个视频当中和大家做过简要的介绍，主要是流量扬尘功率，那么这个功率主要是指轴功率以及他的效率之间的这种关系的曲线， 那么在这些基本参数当中，其中以流量是最为活跃的因素。为什么这么说呢，在离心泵的调节过程中，我们通常可以通过调节离心泵后阀开度的大小来改变它的流量大小，所以说在这些所有的基本参数当中，流量的变化是最活跃的，所以我们在 体现他们之间曲线关系的时候，以流量作为一个自变量，所以通常呢有三种曲线，一种呢就是我们这里讲到的羊城 流量曲线，着功率流量曲线和效率流量曲线，其中呢以扬尘流量曲线的最为重要。那么首先呢，我们先看看这三种曲线的一个基本的线形啊，基本的线形，那么其中呢以我们的流量作为横坐标， 那么以重坐标当中呢，当然就是有三条不同的曲线，那么当然代表三种不同的含义了，我们来看一下黄色的这条曲线，从最大直往下走的，那这是我们的呃扬尘流量曲线，扬尘流量曲线 啊，所以说我们可以看到它是从随着流量的增加，它的羊城是足逐渐下降的啊，逐渐下降的这个结论呢，大家先记着，我们到后面呢会和大家简单的来介绍一下这个理论，羊城和流量之间的这个关系。第二呢就是轴功率，那么轴功率呢，是明显是随着流量的增加，轴功率是一直在增加的啊。第三呢 就是一个效率，我们会发现效率曲线呢是先爬坡，就是随着流量的增加，他的效率是增加的，就是他的呃，有效功率和轴功率之比是增加的，意味着此时此刻这个能量的利用率是逐步逐步再增加的，当他到达了一个最高最高点之后，就开始下降啊，就开始下降， 那么碰到这种具有拐点的曲线，他显然就有一个最优操作的问题啊，最优化的一个操作的问题。显然我们通常在做离心本调节的时候，尽量的应该要在我们效率最高的这种情况下，选择效率最高这种情况下的这个 流量，那此时此刻离心笨他的本身的这个效率是最大的啊，这是他的三条特性曲线的一个基本的线形，我们一个一个来看一下。首先呢，第一个就是我们这个呃，羊城流量曲线，羊城流量圈他的变化趋势呢，就是说在较大的范围内呢，是随着流量的增加而减小的，不同型号的流行。离心笨呢，他这个羊城流量曲线的形状呢？ 不同的，那么在这里呢？呃，在本科阶段的教科书当中呢，我们是有一个理论扬尘啊，理论扬尘，他的一个推倒的计算式的 啊，这个 u 二和 c 二分别代表着与叶片相接触的，与叶片相接触的液体，他的呃切相的速度和他的绝对的速度啊，切相速度，那为什么还有酷塞、阿尔法二呢？等等呢？这就是在整个的这个叶轮在运动过程当中的一系列的通过数学三角的运算得到。 那大 ht 呢？是一个理论养成的意思啊，理论上的养成意思，我们又可以通过一些比较呃繁杂的或者繁琐的数学公式，我们可以让他推导成这样的式子，就是 ht 等于记分之 u 二的平方啊， u 二就是说沿他这个叶轮切线方向的这个限速度，再减去后面这一长串， 那我们会发现这里前面有一堆是一个数字，后面呢又有一堆前面中间是一个减号，其中这里呢就出现了一个什么流量项，流量项 我们此刻可以将整个这个式子给他进行一个简写，简写成为什么呢？大 ht 等于 a 减 b q v， 大 h t 等于 a 减 b q v 啊，显然我们会发现这个底下的理论扬尘和这个流量之间呢，就呈现出这种线性的关系啊，线性的关系， 但实际上我们通过是个实验测得了之后，我们会发现啊，我们会发现一些什么问题呢？我们会发现其实这个扬尘和呃流量的曲线，他并不是一个直线啊，他是一个曲线啊，他是曲线，但是在理论上来说，我们通过理论推导来说，他是一根朝下倾斜的直线。当然这是很容易理解的，因为在我们做 呃前期的这个数学推倒的时候，我们对他是有一系列的一些假设的，比如说我们假设这个离心泵内部的，尤其是理想的是没有摩擦的啊。另外呢，这个叶轮呢，就是无数片这个叶轮，而且叶轮不计厚度等等等等啊，那么在真实的情况，因为这个生产过程中，使用离心泵的过程当中， 然是达不到这些非常理论的情，这种理想的情况，显然他的大致现行的走向呢，都是呃逐渐减小，但实际上呢，他是一个朝下弯曲的一个曲线。那么通常呢，我们离心闷在出场之前，他的呃羊城流量曲线呢，他们之间是要有，是要通过出场的时候是要有这个出场方要提供这样一个数据 好，那么他为什么由直线倒去？他们主要是区别在哪里？因为主要呢就是说呃在离心笨在给他供能的过程当中啊，他会有一些这个损失，他这损失呢，比如说你这个高压液体的一个回流，回流到笨当中去，那算是一个这个呃呃能量的损失啊，包括呢，这个 液体就是水在液轮内部的这个剧烈的这个摩擦啊，产生大量的旋涡，他也会这个产生大量的能量的损耗啊，包括我们这个笨轴的轴承啊，轴分啊等等造成的能量损失啊，所以说呃实际情况是有很多的一些额外的能量， 所以这一部分内容呢，和大家做一个扩中性的介绍。那么大家必须要了解到，在我们的离心泵当中，咱们扬尘流量曲线呢，是一个从最大之往下掉的这样一个过程。 第二条曲线呢，就是我们轴功率啊，流量曲线啊，轴功率，流量曲线，他的变化趋势呢呢？通常来说是这样的，呃，离心笨的轴功率啊，他是随流量的增加而增大啊，增加而增大，那么在这里呢，我们会发现一个什么问题呢？当流量为零的时候呢？轴这个笨轴的消耗功率是最小的， 在这里这个位置上是最小的。我们先让我们知道流量为零，什么时候流量为零呢？就是后阀不开，后阀不开的时候，这时候虽然离心笨他在高速的运转，但是当他没有开后阀的时候，他此时此刻的流量是零， 所以离兴奋启动的时候呢，我们为了减小启动的功率，那么刚刚开始都有他功流量为零，功率为最小，所以刚开始他的出口是关闭的，那这里大家不要担心这个出口阀不开会让这个泵打坏， 那么离心泵在这种情况下呢，他的泵不会打滑次，相反他此刻他的这个电动电机的他的消耗功率是最小的，恰恰能够对离心泵起到一种保护的作用。他和往副泵不一样，往副泵开车头，前阀后阀是都要打开的，离心泵呢，是前阀开灌泵，然后后发先不开，先启动泵了之后，当后方的压力表稳定了之后，然后再逐步的打开后阀，逐步打开后阀，他的功率就逐渐的在增加， 那这是他的轴功率和流量的曲线，那轴功率流量曲线第三个呢，就是一个效率和流量的曲线，然后效率和流量曲线，那么前面我们讲过了，那么这个离心笨的这个效率是他的有用功 处于他的这个轴功率，有用功率属于他的轴功率，那么在这里我们会发现他的这个轴功率是随流量的增加是逐步增加的啊，那么效率开始增加，后续就开始下降的，后续开始下降，那么后续开始下降的，我们会知道，那随着流量的增加，他的这个整个离心份工作过程当中的这个损耗就增加，这损耗包括我刚才讲到的，比如说你这个容积的损耗啊， 的损失，包括这个机械上的一些损失啊，所以在这种情况下，他的有用功率反倒就开始下降了，但是他的轴功率在上升，那么就导致他的效率就逐渐出现下降，所以说一塌 q 的曲线上的效率随流量的增加是，呃，先提高后下降 啊。笨在某一点下操作呢，他的效率是最高的，那么通常就是这个最高点，故称为这个点呢，是我们笨的设计，也称之为最经济的点。显然在这一点上呢，他的整个笨的，他的这个用起来，他的这个效率是最高的，也是相对来说是最经济的一点。 那么最后呢，想和大家再探讨一下关于奔的高效旅区，那么奔在最高效率点下的这个操作是最经济合理的，但实际上呢，是不可能恰好达到这样的一个条件下运转， 一般呢只能规定一个工作范围，称之为笨的这个高效高效率区。高效率区呢，应该不低于笨的这个最高效率的百分之九十二，大约就是在我们最高点的呃，前后啊，最高点前后你不能过低啊，过低的话现在就不经济了，那好就会相对来说就比较高啊。 那么我们在上个视频当中看到，在名牌当中也会有这个这个效率的这样的标注，跟在名牌上所标注的效率一般都是在最高效率点下的这个效率，呃，他的流量压头和功率 啊，离心泵的产品，他的这个目录和说明书还要标明一下他的这个高效率区的这个两个丫头和功率。那这个是需要在名牌上有所标注的啊，所以呢，我们在名牌当中看到的一般都是在高效率底下的，但是出厂的时候他已经测定过啊，这就是离心泵的三条特性曲线啊。
766教化工原理的小叔叔
01:32查看AI文稿AI文稿水泵知识八，水泵的效率水泵的效率曲线一般以百分比作为单位，效率曲线就是常见的抛物线。水泵的效率上升到最高后，然后下降。 显示不同叶轮尺寸的曲线图，通常会在这些更复杂的曲线图中显示出效率，每条线显示效率的百分比。 在两个曲线图中，效率随着水泵的运行方式而变化。在多叶轮水泵曲线图中可以看到，随着叶轮直径的减小，效率也减小。这是因为叶轮越小，叶轮和泵壳之间的间隙增加，以至于水可以在这个区域循环，能量被浪费了，效率就越低。 效率是从水泵中得到的能量，除以进入水泵中的能量。因此，在理想状况下，我们希望尽可 可能的接近峰值，以获得最佳的性能。当水泵转换电能到机械能时，水泵将不可避免的损失一些能量，包括连轴器、轴承轴、密封键、冷却风扇等配件造成的水头损失。 如在一个水泵效率曲线图上可以看出，如果水泵的流量为七点八九升，每秒扬程为六点一米，那么效率大概是百分之六十七，不是很高。如果是同样的水泵运行在流量在八点七升，每秒扬程九点一五米时， 水泵最高效率点在百分之七十三左右，他的效率会更好。更多内容请关注正经的水泵科普。
80正经的水泵科普
04:18查看AI文稿AI文稿五分钟教会你离心泵的特性换算之密度和饱和增压的换算。 我们知道离心泵在出场时会附赠一个说明书，它里面给了我们一些泵的性能参数，或者是泵的性能曲线。 但是我们说所有的曲线都是以清水为界值，在二十摄氏度时，一个标准大气压下所实验测得的一些参数。 但是我们所输送的戒指通常有一些发生变化，比如说物性参数发生改变，那此时它的黏度对吧？或者它的密度发生改变，或者是输送条件发生改变，它的温度和压力发生改变， 那发生改变时，其性能参数跟实验值有较大的差别。对于这种情况，为了减少我们的一个实验误差，所以我们要对性能参数进行修正，也叫换算。 那既然要修正和换算，我们来看看有哪些相同点和不同点。我们所说的粘性戒指，通常来说密度还有饱和蒸汽压以及粘度都不相同。其中比如说密度项功率与密度相关， 饱和蒸气压气室余量跟饱和蒸气压相关，年度通常跟流量啊，羊城啊，效率啊，这个气室余量啊等等参数都有关系。这里呢，我们着重来介绍前两点。 一、密度。我们知道理想条件下泵的有效功率 r q h， 然后除以我们的效率，就得到了输入的总功率。 在这种条件下，我们可以很清晰地看到，当输送的戒指比水小时，我们说其功率要减少。当输送戒指大于清水时，其功率随着密度的增大而增加。 第二，蒸气压的换算。当蒸气压发生改变时，对吸入性能发生影响，那也就会影响泵的吸上真空度。 我们来看一下泵的吸向真空度方程的左侧表明的是修正以后的吸向真空度，我们用允许一撇来表示等号。右侧第一项是允许的吸向真空度减去十，这里面的十指的是一个标准搭夹下清水的饱和蒸汽压 和在二十摄氏度时水的一个饱和正气压，它俩的一个差值再加上 p v 一 撇是当地的饱和正气压，减去 p v 一 撇疏送介值，在疏送条件下的饱和正气压除以六 g。 把压力换成到能头， 我们给出第一个表，不同海拔情况下的大气压力能头，我们也可以很清晰地看到，随着海拔的逐渐蒸高，大气压的能头在逐渐降低。 第二表给出常见油品的蒸气压能头，我们也可以很清楚的看到，随着温度的升高，饱和蒸汽压是不断变大的。 基于这样的情况，我们给出我们的一个分析结论，当我们以相同的离心泵在较低海拔地区使用时，它的吸入性能较强，在较高海拔地区使用时，吸入性能会逐渐的减弱。 第二，输送离心泵清水时的性能较强，而输送一些轻质油品时，吸轻质油品时，其吸入性能较弱， 所以有几点进行说明。一般情况下，储罐直通大气，压力直接等于当地大气压，但如果为轻质液体，轻质油品为了减少环境污染，通常要用储罐来进行连接， 不指向同样大气，此时储罐是有一定承压的，那这对泵的吸入性能有一定的提升是有好处的。
68悟空See
03:16查看AI文稿AI文稿怎么样看农水泵性能曲线图？工作泵，我是理工水泵选型，在确定好泵的内心材质、密封方式以外，接下来我们就要根据水泵厂家提供的性能曲线图进行选型。 怎么样看懂性能曲线图，下面我们一起来了解一下。这是一个标准的性能曲线图，横坐标，他是表示流量，纵坐标表示扬，称 既是余量、功率、效率，这条曲线就是流量 扬成曲线，我们根据需要的流量可以找到对应的扬成点。 如果曲线上的阳澄比实际持久的阳澄高出比较多，这时我们可以通过切割叶润的办法来达到需要的阳澄， 这条权限就是流量效率权限。 为了节能，降低使用成本，我们在选行的过程中一般要求选择高校区，你像从这里到这里的这个效率是比较高的，一般是选择在高校区运行来 降低使用成本，节约能源。这条线是流量功率曲线，我们可以看到每个流量点 他对应的功率是不一样的，这个流量越大，他的功率也越大，所以我们在使用水泵的过程中要控制好水泵的流量，在要求的范围之内 选择合适的。羊城大流量，低羊城大流量，而且是大流量，低羊城运转的话就会很容易导致电机超电流，这也是离心重要关小阀门 启动的依据，流量小达到那个功率就小，启动电流小，这条线是流量七十流量曲线，从这条线上我们可以看到流量越大的时候， 他的气势流量也越高，为了避免水泵发生气势，我们就要参考这条曲线。如果水泵发生了气势， 有时我们可以可以通过控制流量，就是把流量把它调小一点来消除气势，有问题找理工，关注，理工不迷路。
535李工说泵

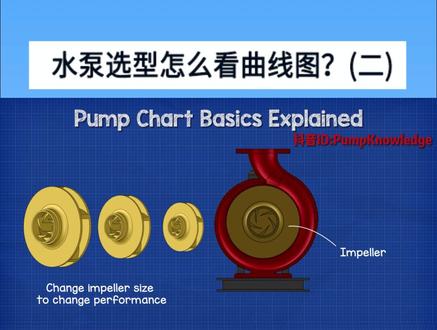

00:55查看AI文稿AI文稿离心泵通过改变叶轮直径改变水泵流量。不同叶轮直径的性能曲线图不同，因此，一些水泵的性能曲线图中有多条性能曲线，这些曲线就是叶轮常用直径叶轮的性能曲线。 叶轮直径一般在曲线的左上角，比如叶轮直径 114 3 毫米时，流量 1 89 升，每秒扬程 3 96 米。如果使用 139 7 毫米的叶轮，扬程将会变为 6 89 米。 某些情况下，工况需求的流量和扬程在两个持净的叶轮性能曲线的中间。 在这种情况下，需要按照水泵专家或者厂家的专业计算并调整叶轮直径，就能使得水泵性能符合需求。 水泵知识大全总结，感谢关注！
56水泵知识大全
01:11查看AI文稿AI文稿今天继续给大家分享的是水泵特性中的基本性能参数，流量水泵在单位时间内所输送的液体数量称为流量。 二、扬程，扬程是水泵抽水向上扬起的高度，是指水泵对单位质量液体所做之功，也及单位质量液体通过水泵后期能量的增值。 三、功率有效功率的计算公式，轴功率、电机功率、水泵耗电量以及电机配套功率、电机额定功率。其中动力机超负荷安全系数 k 值见表。四、一、四比转速五、水泵转速 n。 六、水的饱和蒸气压 七、气蚀现象若叶轮中低压区 k 点水的压力小于其饱和蒸气压时，水就大量气化为水蒸汽。八、气蚀余量 n p s h 不 随大气压水温变化，指示 q 的 函数 q 增大 n p s h 增大。九、允许吸上真空高度 h s 为一到一断面的真空度， 不同状况下都有其 h s 值，一般默认额定流量下的 h s。 十、离心泵最大安装高度计算。
23老妖精给排水
