solidworks如何显示坐标值
粉丝1.2万获赞2.7万
相关视频
04:22查看AI文稿AI文稿solidworks 自动出图自动标注插件增强版，今天给大家分享一款自动出图的插件，打开我们任选一个零件，那你打开，然后我们以这个零件为例， 然后我们选择读取插件，选择一个标注方式，这里选即准标注，然后选择开始出图， 这个时候我们的图纸已经修好了，打开看一下，这是他的实际标注效果，我们没有做任何调整的， 现在选中多个零件对它进行出图，这里选择图形选中，大家就会帮我们把选的零件给我们加载进来，这个时候我们换一种标注方式，选择坐标标注，点击开始出图， 可以看到大家已经在帮我们进行尺寸标注了， 刚才我们选的这几个零件他已经帮我把图给标好了，我们人打开一个看一下效果 比例，自己切换一下，现在我们选的是坐标标注，可以看一下它的标注是多少尺寸，这个位置我们调到这边来，挡到我们的视野了，再看到效果还是可以的， 这这个版的一个标注效果 ok， 现在是三个零件可以直接出图，也可以装备图里面选择多个零件直接出图。当然我们这个插件也是支持选择 文件夹里的所有的图纸，点一下读取以前添加进来进行出图的，你还可以把自己不需要出图的零件从我们的出图列表里面把它删掉，然后选择一个标注方式， 草图标注，精准标注，坐标标注，还有指定点标注，这个根据你的设计习惯自己勾选一下就可以了。我们这个插件除了支持 s w 画的原图，同时也支持 s、 t、 e、 p、 x、 杠、 t 等中性格式。转来的三维图纸也是可以进行主图标注的。 我们这个图关掉，刚才添加了很多图纸，然后点击开始主图这边选择，我们还是选择这个勾吧，最后他会帮我们把尺寸重新排下去，让它变得更美观一点，就不至于那么凌乱。把插件做到边上一点， 我们把它关闭就可以了。
1875中新智能装备

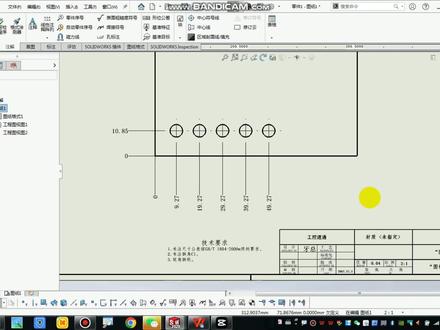

02:15查看AI文稿AI文稿大家好，很多人说这种坐标怎么标用 sorry， the 沃克斯怎么标？其实非常简单， 现在我们就来操作一下。我们来到这边尺寸这里下拉，可以看到这里有水平尺寸链和数值尺寸链。 同样我们可以在这边右击，选择更多尺寸，点击里面的水平尺寸练， 点击这个点往外拉，同时点击 引线这里 在出现尺寸链前面有个勾，我们把这个勾去掉，然后点击孔， 第一个孔，第二个孔，第三个孔，第四个孔，第五个孔。这是水平的，我们还要做树枝的 同理。我们在这里右击，在更多尺寸里面选择数值尺寸链 一样的道理， 点这个点往外拉，然后在引线这里把尺寸链前面的钩去掉， 点击孔水平的方向的位置。这样就形成了坐标标注法， 他是以这里为基准为圆点。用起床去加工，摇到坐标进行加工。
13机械之美
00:24查看AI文稿AI文稿这个多实体零件可以把这个原点一键移动到模型中心来吗？众所周知，我这个零件离这个原点很远，我只要选择两个垂面，点击摆正， 原点就自动放到零件中心了。那有人就提出质疑了，如果是这样多实体零件，你可以把原点摆到中心这里来吗？那我们测试一下，还是随便选择两个垂面，点击歪写摆正，一秒钟的时间完全 ok。
453开拔网工具箱
02:30查看AI文稿AI文稿创建坐标系，打开本店的原文件，选择坐标线面料，打开坐标系，首先面板，首先我们要选择一个圆点， 当前这个任务环境当中显示这个坐标系呢，是绝对坐标系， 他是不可更改的，那要新建一个坐标系统，我们另外选择一个圆点就可以了，比如我们再选择这个点作为新的圆点， 那么就创建了一个新的坐标系， 然后这个时候他要求你指定 xo、 y 轴和 z 轴， 我们选定一个边作为 xo 就可以了。 在默认的情况下，他是和我们绝对坐标系三个走走向相同，你可以按自己的这个实际需求来所选择他的这个坐标走的方向。在这里我要告诉大家的是， 在这个默认状态下，就是我们返回啊，这个状态下返回初始，这个时候这坐标系啊，他叫绝对坐标系， 也就是说实际上这个默认情况状态下，绝对做变系和我们的工作做变系 他是重合的，是重合的，也就说在某人情况下，他的工作作弊，写这个坐标原点也就在左边，绝对坐标写在原点上。 因此呢，我们移动的仅仅是工作坐标系，绝交坐标系是不能移动的啊，要做出说明， 否则的话大家会不清楚为什么，哎，为什么？刚才我一选择新的坐标原点的时候，哎，这个做绝对坐标系怎么移动到那里去了？不是说不能移动吗？其实我们移动的不是绝对坐标系，而是相对坐标系， 这就是一个新的工作重要性。
77惯看秋月春风
01:10查看AI文稿AI文稿大家好，今天介绍一件显示鼠标点坐标的红，实用性不强，大家可以弄着玩一下，看运行效果。

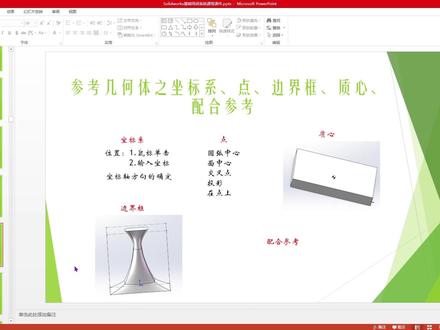

11:17查看AI文稿AI文稿同学们好，我是东方老师，本节课我们来学习一下 参考几何体之坐标系点，边界框至心配合参考。首先我们来学习一下坐标系，我们进入软件，我提前准备了这样一个例子，我们选择参考几何体下的坐标系， 这个时候出现了坐标系的属性面板，要求我们指定位置，或者输入坐标点，下面是指定轴的位置，或者来指定轴的旋转角度，我们先选择一个模型顶点，好，这个时候就出现了预览， 然后我们指定 x 轴，比如说我们指定这根边线，然后 x 轴就这样，然后选择一个反向， x 轴就反向了，比如我们再指定一个 y 轴，指定这个轴位， y 轴好，我看到预览颜色和这边的颜色是一样的，然后点击反向，那就反向了，我们再指定 z 轴， 然后再指定反向， 这次我们通过坐标点，比如我选择用户数值定义位置，我选择坐标系用户定义位置，这个时候它就出现在了我们坐标原点，比如说我们输入五十，二十， 五十，然后一百，这个，这个就是离坐标点的坐标位置，然后我们也可以，然后选择方向的话，我们要见现有的这个边线， 比如我们点一下反向，它就反向过来了，我们也可以进行旋转角度，比如说四十五度， 二十度，点击确定好了，这样就好了，我们再回到 ppt， 我 们看一下点圆弧中心面，中心交叉点投影，再点上，我们回到软件， 选择点命令看到点的属性面板，圆弧中心面，中心交叉点投影，再点上， 我们先选择圆弧中心，比如我们选择这个圆弧，这个圆弧中心点就出来了， 或者我们选择模型边线的圆弧也是可以。 再或者我们选择这个圆柱面，它会再稍等一下，我们选择这个圆柱面， 然后它会在我们的这个几何中心给我们创建一个点，或者圆锥面也可以选择这个圆锥面，它会给我们创立一个点几何中心。 我们再看下面中心，比如说我们选择这个圆面， 或者选择这个矩形面也是可以的。我们把坐标系隐藏一下， 然后再看一下交叉点，比如这个槽头和这个直线的延长线有一个交点，我们选择这条直线，再选这条线，然后这个圆弧和它会有个交叉点， 模型边线也可以，只要这个有交点就行。 我们再看一下投影这边也很形象，就是把一个点然后投影到一个面上，比如我们选择这个点，然后选择这个面，然后这个时候这个点就被投影到这个面上来了， 我们再来看一下再点上，也就在草图线上点，我们直接点击除了端点以外的直线的其他部分是不行的，我们必须要点着选择端点， 或者我们选择圆弧的端点，选择在点上，然后选择这个圆弧端点，你确定 这样预览效果就出来，有一个红点，我们点击确定好，我们再来看一下这个什么意思？ 沿曲线距离或多个参考点，比如我选择这个模型边线， 比如距离我这边输入五上面十毫米，选择距离的话，它就每个十毫米给我们创建这样一个点或者百分比 均布都是可以，其实跟前面学的线段这个均布是有点类似的好，或者我们选择槽度也是可以的，比如我们选择这个直线， 再或者选择这个圆弧线。 好，这个就是创建点，我们把这个点关一下，接下来我们来看一下知心， 这个主要有什么用呢？这个主要是在我们设计好设备以后，那么设备会设计一个运输，运输的话有时候需要进行吊装，那么我们要大致确定一下它的这个知心位置在哪里， 然后通过一些方法让这个设备在起调过程中能够更加稳好。我们选择执行命令，然后选择 它是会针对于当前整个所有的零件，然后来考虑一下哪个位置是执行，比如说我们新建一下， 新建一个， 我们点一下知心，这个时候在设计处就会出现知心这个位置有一个知心符号，这个就是知心的用法。 我们再回到 ppt 看一下边界框，边界框主要是用来干嘛的？边界框主要是用来在货物运输或者包装设计的时候，来确定一下整个实体模型的这个边界在哪里。 比如我们选择这个图形，我们来看它的边界框，我们选择边界框， 然后这边边界框就出现了这个属性面板最佳适配自定义平面，然后包含隐藏的实体，包含曲面显示预览，那显示预览就是预览一下是吧？好，我们先来看一下包含隐藏的实体是什么意思。 同样的边界框创立好了之后，然后在设计处这边会有一个边界框，在这个位置， 我们再来创立一个实体， 然后我们把这个实体隐藏好，我们选择边界框编辑一下特征， 然后我们把包含现在因为我们把它隐藏掉了，我们把这个没有把这个勾选上，所以隐藏掉的实体他不会帮我们算在里面。我们把包含隐藏的实体把它勾选上，这个时候隐藏的实体也被包含在这个边界框以内，这个就是包含隐藏的实体。包含曲面是什么意思？ 好，给大家演示一下， 我创立这样一个曲面，然后编辑一下边界框，然后把包含曲面勾选上，这个时候它把曲面位置也帮我计算在内，包含在内， 好，这个就是边界框的用法，主要用在运输和包装方面。好，边界框这边还有两个东西要跟大家介绍一下。我们鼠标停留在边界框上，然后就会出现预览，它会帮我们把长宽勾、 体积等等帮我们计算出来，我们可以拿来直接用，然后在这个位置 齿轮左边有一个文件属性，我们登记一下，然后找到 配置属性，找到配置属性，然后在这个位置就会有一个摘药， 长宽高，后面对应是它的数值。好，我们再来一遍。鼠标停留在边界框上，然后会出现预览长宽高，体积，或者在 这个选项附近旁边左侧有一个文件属性，我们鼠标左键点击，然后找到配置属性，鼠标左键点击，然后在这个位置我们就可以看到边界框的一些信息，长度、宽度、高度、体积， 然后我们再来看一下配合参考，这个在实际工作中没有什么太大的用处，同学们了解一下即可。 比如我选择配合参考，这个是配合参考的属性面板，比如我选择这个实体的面， 我指定它是一个比如说重合的类型，那么我把这个零件调入装配里以后，比如说我这个面已经指定了是一个重合的关系， 这个面有个配合参考，对吧？然后我如果这个零件这个平面上也只灵活的参考，那么他在装配体里面就会自动帮我们 进行自动配合，这个在实际工作过程中都不是这么操作，这个命令同学们做个了解即可，因为在装配体里面有他自己比较快速的配合方式。本节课就上到这里，谢谢大家。

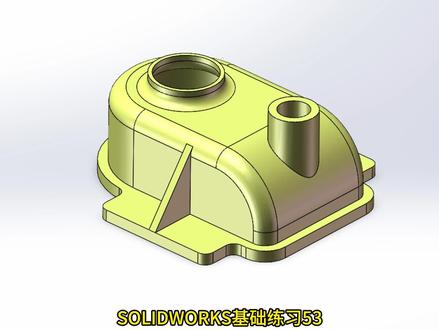

05:50查看AI文稿AI文稿打开 solidworks 软件，新建空白文件。点击草图绘制草图命令，选举上市基准面。点击矩形，命令类型为边角矩形，绘制一个矩形， 点击圆弧，命令类型为三点圆弧，其中点为矩形左边两端点 键盘，按住 ctrl 键，选取圆弧圆心点和矩形左边约束中点。选取圆弧圆心点和坐标原点约束重合，将矩形左边转换为构造线。 点击圆命令，以坐标圆点为圆心绘制一个圆，再在坐标右侧绘制一个圆键盘，按住 ctrl 键，选取右侧圆的圆心点和坐标圆点约束水平，点击智能尺寸命令，约束图形外轮廓总长为一百二十， 宽为七十二， 左侧圆直径为三十六，右侧圆直径为二十四， 矩形右边到右侧圆心点的距离为三十二。除二， 退出草图，点击特征拉伸凸台命令，选取草图外轮廓拉伸距离为四十五确定。 设计树下，点开拉伸凸台特征，选取草图一并显示。点击拉伸凸台命令，选取草图左侧圆拉伸距离位四十五加八确定。 重复拉伸凸台命令，选取草图右侧圆，拉伸距离位四十五加十五确定。设计树下，选取草图一并隐藏。 点击圆角命令，选取实体右上边半径为三十二确定。 回车重复圆角命令，半径为八，选取实体轮廓边，确定。重复圆角命令，选取左侧圆柱体与主体的相交边半径为五确定。 点击抽壳命令，选取实体的下面和两圆柱体上面厚度为二，选取右侧圆柱体侧面厚度为四确定。 点击草图绘制草图命令，选取实体底面，点击转换实体，引用命令，选取实体外轮廓，确定 退出草图。点击特征拉伸凸台，命令选举草图方向，反向拉伸距离为六。勾选薄壁，特征类型为单向距离为五。确定。 点击草图，绘制草图命令，选取实体底面，点击矩形，命令类型为边角矩形。以实体上变为起点，绘制一个矩形键盘，按住 ctrl 键，选取矩形左下角点和坐标原点约束数值。 点击智能尺寸命令，约束实体右侧面与矩形右边距离为三十二，除二 矩形上边到坐标原点距离为六十。 点击直线，命令类型为中心线，以坐标原点为起点，绘制一条水平线。点击镜像实体命令，选取矩形镜像轴为中心线， 退出草图。点击特征拉伸凸台命令，选取草图方向，反向距离为六确定， 点击圆角，命令选举拉伸矩形的八个拐角半径为五。确定， 点击基准面命令第一参考为实体前面上面中心点，第二参考为又是基准面确定。 点击草图，绘制草图，命令选举基准面。点击直线命令，以实体台上边中心为起点，连接到实体圆角边上 键盘，按住 ctrl 键，选举斜线和实体圆角边约束相切，退出草图，点击插入特征，经命令厚度为四，确定 设计树下选举基准面一并隐藏。点击镜像命令镜像面为前式基准面，要镜像的特征为精，确定 完成图形的绘制。
- 02:15

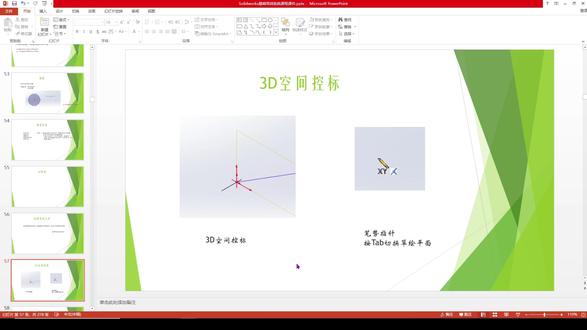

06:41查看AI文稿AI文稿同学们好，我是东方老师，本节课我们来学习一下三 d 空间控标。我们先看到左边这张图，左边这张图就是三 d 空间控标的图标，接下来我们直接进入软件， 选择新建单机，确定找到草图绘制下的三 d 草图。现在我们就已经进入了三 d 草绘环境，但是现在在屏幕中还没有出现空间控标，我们需要选择一个草绘命令， 这个时候三 d 空间控标才会出现。比如我们选择直线命令， 三 d 空间控标最初的位置会帮我们识别在坐标原点，这个时候三 d 空间控标还没有被激活，我们光标 移动到坐标原点，坐标原点被加亮，然后我们鼠标左键单击，这个时候空间控标就被激活了。我们移动鼠标，空间控标会给我们进行自动推理，沿着它的轴的方向 会出现预览效果，当然我们也可以捕捉两根轴的角平分线，也就是四十五度方向。 好，我们按 esc 退出一下，继续选择直线命令，然后我们光标停留在屏幕的任意位置，鼠标左键单击，这个时候空监控标就会出现在光标附近， 并且处于激活状态。我们移动鼠标，空间控标会帮我们进行自动捕捉。 空间控标是由两根互相垂直的轴所构成，当轴的一端以箭头的方式出现的时候，代表该方向被激活。 我们可以看一下，在这个位置是一个黑色的线，是 z 方向， 代表 z 方向还没有被激活，但是通过我们鼠标中键，然后移动鼠标来进行旋转的时候， z 方向就可以被激活。我们示范一下，我们按住鼠标中键，然后移动鼠标， 好，这个时候 z 方向就被激活了，我们可以在 z 方向进行捕捉。好，我们再来一遍， 我们现在的这个 x 方向是黑色的，还没有被激活，我们按住鼠标中间，然后移动鼠标， 好，这个时候 x 方向就被激活了，这个就是三 d 空间控标，通过按住鼠标中间，然后移动鼠标来进行切换 空间控标的方向相对来说会比较麻烦，那接下来还有更简洁的方式，我们回到 ppt 右边这张图就是鄙视指征，下面的 x y 代表目前我们的绘图平面是 x y 平面，我们可以通过按键盘上的 tab 键，也就是 tab 键切换草绘平面。接下来我们进入软件， 这个时候我们的绘图平面现在处于 x y 平面，然后我们想快速的切换平面，我们按键盘上的 tab 键， 我们按下，现在就在 y z 平面，我们的笔势指向就出现了变化，下面出现了 y z 两个字母，也就是代表我们现在处于 y z 的 绘图平面上，我们移动光标 只能在 y z 平面上做草绘。我们再来一下按 tab 键，这个时候就切换到了 ax 平面， 我们只能在 ax 平面上进行绘图，软件会自动帮我们推理， 这个就是空间控标的认识和空间控标的操作。 接下来我们来复习一下前面所学的鼠标的操作， 我们选择直线命令鼠标，左键单击，然后按住鼠标中键不放，然后移动鼠标即可对试图进行旋转操作， 按住键盘上的 ctrl 键不放，然后按住鼠标中间移动光标就能对试图进行移动，我们按住 shift 键不放，然后按住鼠标中间不放，然后移动，鼠标就能对试图进行缩放， 然后我们双击鼠标中间就能进行整屏显示，也就是这个整屏显示， 我们通过切换方向键就可以对试图进行旋转， 并且旋转的方向。之前有说过，在试图试图这个位置有一个试图旋转方向键角度，对吧？可以做设置， 那么我们也可以实现九十度旋转，我们按住键盘上的 shift 键， shift 键不放，然后按方向键就可以进行速度旋转。为了让同学们看的更清楚一点，我来先画一个实体， 我们先退出一下。 好，我们按住 shift 键不放，然后按方向键就能进行矢图的九十度方向切换。 本节课就上到这里，谢谢大家。
06:33查看AI文稿AI文稿打开 solidworks 软件，新建空白文件。 点击草图，绘制草图命令，选举上式机准面，点击槽口，命令类型为中心点值槽口。以坐标原点为起点，绘制一个数值槽，点击智能尺寸命令约束槽宽为六十，长为一百。 退出草图，点击草图命令选举前式机准面， 点击矩形，命令类型为边角矩形。以坐标圆点为起点，向下绘制一个矩形勾选作为构造线。点击智能尺寸命令约束矩形宽二十，长三十。 点击圆弧，命令类型为三点圆弧，绘制两个相连圆弧，起点在矩形下边上中点为矩形右边上端点调整圆弧 键盘，按住 c、 t、 r、 l 键，选取两圆弧约束相切，选取上圆弧和矩形，右边约束相切，选取下圆弧和矩形下边约束相切。 点击智能尺寸命令约束上圆弧半径为二十二，下圆弧半径为十八。 退出草图，点击插入曲面，扫描曲面，命令类型为草图轮廓截面为草图二，路径为草图一。点开选项，勾选合并切面确定， 点击插入曲面平面区域，选举上部曲面内轮廓边确定，点击插入曲面，缝合曲面命令，选举两个曲面确定， 点击插入凸台基体加厚命令，选择缝合区面厚度为二确定， 点击草图命令，选择实体底面，点击圆弧，命令类型为三点圆弧。在实体内侧绘制一个圆弧 键盘，按住 ctrl 键分别选举圆弧两端点约束水平，选举圆弧中心点和坐标原点。约束数值，点击智能尺寸命令约束圆弧起点到坐标原点距离为五十四，除二圆弧半径为三十， 圆弧两端点距离为四十八， 点击等距实体命令，选取圆弧距离为三，勾选顶端，加载类型为圆弧，确定，退出草图，点击特征拉伸凸台，命令方向。反向类型位为成型到下一面 开始从微等距距离位时确定。 点击草图，绘制草图命令。选取前式基准面，点击矩形，命令类型为边角矩形。以实体下边为起点绘制一个矩形。 点击直线，命令类型为中心线，以坐标原点为起点，向下绘制条竖直线。键盘按住 c、 t、 r、 l 键，选举矩形上边、中心点和中心线约束中点。点击圆弧命令，其中点在矩形上边端点上， 将矩形上边转为构造线。点击智能尺寸命令约束矩形宽六，长四十六，圆弧半径为五十五， 点击圆角，命令半径为五，选举矩形和圆弧拐角，确定， 退出草图，点击特征拉伸切除命令开始。从微等距距离为五十反向 方向未成型到面选举实体内侧面确定。 点击镜像命令，镜像面为前式基准面，要镜像的特征为拉伸一和切除一、确定。 点击草图，绘制草图命令选举上式基准面。点击槽口，命令类型为中心点，植槽口，以坐标原点为起点绘制一个植槽，点击智能尺寸命令约束植槽中心线长二十四， 直槽宽三、 退出草图，点击特征拉伸切除命令方向位完全贯穿确定 设计树下，点开曲面扫描特征，选取草图一并显示。 点击线性阵列命令方向。选取草图一的中心线，间距为六，数量五，方向二，勾选对称特征和面为拉伸切除二确定， 点击圆角，命令半径为一，选取实体边，确定 设计树中选取草图一并隐藏，完成图形的绘制。

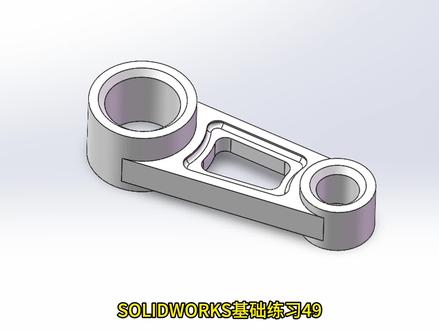

04:21查看AI文稿AI文稿打开 solidworks 软件，新建空白文件。点击草图绘制草图命令，选举上市基准面，点击圆命令，以圆点为圆心，绘制两个同心圆，再在右侧绘制两个同心圆。 点击直线命令，连接两组同心圆与圆相切。 点击智能尺寸命令，约束左侧小圆直径为三十五， 大圆直径为五十，右侧小圆直径为二十，大圆直径为三十五，两组圆中心间距为一百。 键盘，按住 ctrl 键选定右侧圆的圆心点和坐标圆点，约束水平。 点击矩形命令，类型为边角矩形，在左侧小圆上绘制一个矩形键盘，按住 ctrl 键选取矩形右边中心点和坐标原点，约束水平。点击剪裁命令，剪裁掉多余曲线。 点击智能尺寸命令，约束矩形宽六点五，右边到圆点距离为十九， 退出草图， 点击特征拉伸凸台命令，选举草图左侧圆轮廓拉伸高度为三十五、确定， 点击插入特征移动复制命令，选举实体类型为旋转，沿 y 轴旋转负六十度确定。 点击拉伸凸台命令，点开设计树，选举草图右侧圆轮廓拉伸高度为二十五确定。 点击拉伸凸台命令，点开设计术选曲草图中间连接线轮廓从改为等距，距离为五，方向为给定深度距离为十五、确定。 点击草图绘制草图命令，选曲实体连接板上表面，点击等距实体命令，选曲连接板上表面轮廓距离时，勾选反向确定 重复等距实体命令，选取连接板上表面轮廓距离。五、勾选反向确定。点击圆角命令半径为五，选两组轮廓的八个拐角， 退出草图，点击特征拉伸切除命令，点开所选轮廓，选取草图外轮廓方向为给定深度，距离为三确定。 点击拉伸切除命令，点开设计树选举草图，点开所选轮廓，选举草图内轮廓方向未完全贯穿，确定， 点击圆角，命令半径为二。选举连接板凹槽底面边确定， 点击机准面，命令选举连接板的上下面确定。 点击镜像命令，镜像面为基准面，一要镜像的特征为拉伸切除一和圆角，确定 设计树中选基准面一并隐藏。 点击倒角，命令距离为三选两组孔的上下边确定， 完成图形的绘制。

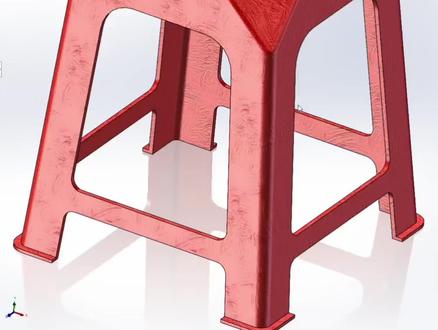

04:19查看AI文稿AI文稿有同学问，像这样的一个塑料板凳的模型，我们该如何在 saos 软件中来进行绘制，这个呢？其实非常简单，一个视频教会大家选择新建零件， 点击上市基本面，进入草图绘制，以坐标原点为参考，绘制一个长度为两百，宽度为两百的中心矩形，再选特征拉伸凸台，命令 拉伸的方向改为反向，深度呢给到三百，再来点击拔模命令，确定拔模角度为五度方向，向外拔模，点击上方打勾， 做好之后，再次选择上方倒角，命令倒角的类型为第三者顶点，确定倒角的参数为相等距离五十毫米，再来选择倒角的位置，右击选择确定， 选择当前倒角的面，进行倒圆角处理，圆角的半径为反六点回车。做好之后呢，选择前式与右式两个基准面，激活新建基准轴， 根据所新建的基准轴进行圆周正列，确定正列的方向为基准轴，正列的特征为刚才的倒角以及圆角，确定类型为等。间距三百六十度，数量为四个。点击回车 完成之后呢，再来将机准轴隐藏，选择上方这个平面，同样进行导圆角处理，直径呢给到十个毫米，再来选择侧边这一条边线， 通过连接刀面，选择其他三条线段，右击完成，然后点击下方端面，进入草图绘制，选择上方等距实体，命令等距的距离，这里我们输入为六方向的话朝外，然后呢点一下， 做好之后呢，再点特征拉伸吐台命令拉伸的深度，这里我们改为三个毫米，方向的话，选择到反转槽内， 然后这的话改为三，点击回车完了之后呢，选择下方这个平面激活抽壳命令，壳底的厚度这里给到四个毫米，同样点击。打勾完成之后，选择前式机准面进入草图绘制，选择到这条边线，激活上方等距实体命令 等距的距离这里给到三十，方向呢，朝内往右侧点一下，再按回车键激活等距，确定等距的边线为右侧线段，同样方向为左，往左侧进行点击， 激活直线命令，连接上方的这一个顶点，将上方两个顶点的去做一个连接，然后呢，再来选择到下方这个点呢，去进行这一个拖动，通过直线连接下方两个点，选择下方这个点 线段，与这条边线添加共线约束，激活直线命令。在当前两条斜线上面呢，通过线段去进行这样的一个连接，连接之后标注距离下方的线段与底部位置，高度呢给到五十毫米， 两条线段之间的距离这里我们给到二十毫米，同时激活裁剪实体命令，将中间多余的线段进行剪切。再次激活圆角命令，输入圆角的半径为三十，选择上方这两个顶点， 点击回车，将圆角的参数改为半径十，再将中间的四个点进行选择，右击确定，做好之后点特征拉伸切除，命令方向完全贯穿，两者点击对勾，再次选择上方圆周正列命令， 确定正列的方向为基准轴，选择正列的特征为拉伸切除，将等间距改为实的间距，角度为两个，输入数值为二，再次选择。打工 完成之后呢，再选择上方顶面，进入草绘激活中心，矩形命令，以坐标原点为参考，往对侧进行这一个连接 延伸之后呢，再来激活原命令，以坐标原点为参考，绘制一个直径为三十的圆，做好之后选择退出草图，点击上方填充正列命令，正列的边界为草图四正列的布局为第三种方形，确定间距为十，下方十列间距也为十个毫米。 点击下方生成圆圈，确定圆圈的类型为这样的一个圆形，再来输入我们这样的一个方向。呃，圆圈的直径呢？给到四个毫米，再次选择上方打勾命令，同时再来选择内部圆的草图，点击拉伸切除命令方向完全贯穿两者。点击打勾 完成之后呢，再来通过我们上方自动上色的红命令，对于所绘制的模型作战的一个上色处理。那么关于本节课的内容就跟大家。
131一马平川
00:33查看AI文稿AI文稿sw 坐标标注尺寸不会标三十秒教会你！今天教大家如何标注板材零件上孔的位置坐标，打开 solowox 工程图，然后找到智能尺寸下面的水平尺寸链和数值尺寸链，点击水平尺寸链，选择左边直线作为起点，然后依次点击孔， 就可以完成自动标注。数值尺寸链也是相同的操作方式， 你学会了吗？
07:30查看AI文稿AI文稿打开 solidworks 软件，新建空白文件。点击草图，绘制草图命令，选取前式基准面，点击圆弧，命令类型为三点圆弧，绘制两个相连圆弧。 点击直线命令，连接两个圆弧，绘制一个封闭轮廓 键盘，按住 ctrl 键，选取轮廓右下角点和坐标原点约束重合，选取两圆弧，约束相切，点击智能尺寸命令。约束轮廓下水平线长四十 下，圆弧半径为一百二十下，圆弧上端点到下水平线距离为四十，上圆弧半径为一百八十，上水平线长三十 右，数值线高一百。 点击圆角命令半径为二十。选取轮廓左下拐角，确定。 退出草图，点击特征旋转凸台命令，选取草图旋转轴为轮廓右竖直线确定。点击草图绘制草图命令，选取前式基准面， 点击圆弧命令类型为三点圆弧，绘制一个圆弧 键盘，按住 ctrl 键，选取圆弧上端点和实体上面左端点。约束水平，点击智能尺寸命令，约束圆弧半径为七十，圆弧上端点到坐标原点横向距离为六十， 下端点到坐标原点横向距离为五十，圆弧高度为四十二。 退出草图，点击草图绘制草图命令。选取实体上表面，点击圆弧命令，在实体左侧绘制一个圆弧， 点击直线，命令类型为中心线。以坐标圆点为起点绘制一条水平线。点击镜像实体命令，要镜像的实体为圆弧，镜像轴为中心线，点击圆角命令半径为六，选取两圆弧左侧， 点击智能尺寸命令，约束圆弧半径为九十， 圆弧右端点距离为三十五， 右端点到坐标原点距离为十五，圆弧长度为三十二， 点击直线命令，连接圆弧右端点，退出草图。点击特征扫描，命令类型为草图轮廓，分别选定草图三和草图二。确定， 点击圆角，命令半径为十。选举扫描体和主体的相交边确定，点击抽壳命令，厚度为一。选举实体上表面确定， 点击草图绘制草图命令。选前式基准面，点击圆弧，命令类型为三点圆弧。在实体右侧绘制三个相连圆弧 键盘，按住 ctrl 键分别选定三个圆弧约束相切。 点击智能尺寸命令，约束上圆弧起点到坐标原点的距离为二十五，到实体上表面距离为十三， 圆弧半径为十八， 圆心到坐标原点距离为三十五， 约束中间圆弧半径为八十 下，圆弧半径为十五下，圆弧中点到坐标圆点距离为三十五 下，圆弧起点到坐标圆点纵向距离为二十五， 横向距离为六十二。 退出草图，点击特征机准面命令。第一参考选定草图上圆弧上端点。 第二参考选定草图上圆弧确定，点击草图绘制草图命令选定机准面，点击椭圆命令。以坐标圆点为起点，绘制一个椭圆 键盘，按住 ctrl 键选取椭圆右象限点和坐标圆点。约束水平，点击智能尺寸命令约束椭圆长为十六， 高为十。 退出草图， 点击特征扫描，命令类型为草图轮廓，分别选举草图五和草图四。点开选项，取消合并结果的勾选。确定设计树下选举基准面，一并隐藏。 点击插入特征分割命令。剪裁工具，选举实体内侧面切割实体选举弧，把内侧实体确定， 点击插入特征组合命令，选取弧深和弧把实体确定， 点击圆角，命令半径为二，选取弧深和弧，把两相交边确定， 重复圆角，命令半径为零点五，选取弧身上面内外边确定， 完成图形的绘制。
156械海拾光 SW分享
03:13查看AI文稿AI文稿大家好，今天分享一下如何利用坐标法标注尺寸。首先我们创建一个零件， 我们编辑一下零件属性， 我们创建零件工程图， 然后我们找到注解中的水平尺寸链和数值尺寸链， 就可以对工程图进行坐标标注了。 我们还可以通过引线中的尺寸链选项对坐标标注的样式进行修改。 关注尖峰机械设计，学习更多 solid works 应用技巧。
10尖蜂机械设计
