我们先看一个三 d 动画，看完这个三 d 动画以后呢，再来看具体的知识点学习。倒装法是一种广泛应用于钢制储罐安装的施工方法，其施工程序与传统正装法相反，通常自上而下进行安装。首先进行底板辐射施工， 底板辐射完成后，先进行中腐板焊缝，焊缝先短后长， 在焊接罐底边缘板对接焊缝靠边缘三百毫米部位，其他部分先不进行焊接，接下来进行第三圈顶层壁板的焊接施工。第三圈壁板施工完成后，进行包边角钢与顶层壁板角缝的焊接，包边角钢是连接罐体和顶板的过渡板， 然后进行罐底板的辐射焊接，完成罐底板与包边角钢角缝的焊接。 利用边柱法或者中心柱法将其整体提升， 再进行第二圈壁板的纵缝和环缝焊接，将其缓慢提升，再进行最下一圈的辐射焊接，最后在底圈壁板纵焊缝焊完后，焊接罐底与罐壁板连接的大小缝，先内后外， 接着完成边缘板剩余对接焊缝，最后完成边缘板与中幅板之间的收缩缝。 好，那这个动画看完了，接着我们来看一下啊，这个焊接顺序是怎样的？那既然叫倒装法对吧？首先呢，你这个罐底板先弄好接呢，就看罐底板中幅板向着中幅板焊缝，那中幅板焊缝焊完以后呢，就是边缘板了， 贯底边缘板对接焊缝靠边缘的三百毫米部位，他这个边缘板对吧？边缘板对接焊缝这里他没有焊完，他是焊了靠边缘这三百毫米，是不是还留了里面这一部分呢？里面这一部分他是最后焊的啊，里面这一部分你看在这里 是在这个位置焊的边缘板，剩余的焊缝不要着急，先焊一部分，就是靠边缘的三百毫米部位，这个是边缘板，那焊完以后就开始进行我们这样的 b 板施工了，因为叫做倒装法，对吧？对于倒装法而言，同学们是不是先要把顶层 b 板包括这个灌顶板给搞上来？所以说你看这里啊， 他先进行了从上往下的施工啊，顶层壁板和最顶层的壁板呢，他进行中缝的施工，就像这里先把这个顶层啊顶层的壁板最上面的一圈壁板 中缝焊好以后，那接着就是要上包边角钢了，包边角钢和顶层壁板的角缝，就像我们的图中这边呢有包边角钢，对吧？和这个顶层壁板把它整到一起，那整到一起是不是又到了上面这个冠顶的板呢？冠顶的板你看一下，那接着是到了冠顶冠顶板焊接啊， 那你这个顶层壁板中缝啊，包括这个包边包边角钢与顶层壁板角缝焊完以后，把你的冠顶板焊完以后，那是不是还得想办法把这个冠顶板和包边角钢连接到一起？ 冠顶板与包边角钢角缝焊到一起，那这个时候是不是把这个顶层这一圈壁板啊，和这个冠顶通过包边角钢把它连接固定在一起了，对吧？那这个时候呢，你把它顶起来啊，把它顶起来，接着呢开始进行下面的其他各圈壁板的中缝，再去进行环向焊缝的焊接。好，那接着就是冠底， 然后你各圈壁板依次呢从上往下到了底圈壁板，对吧？罐底与罐壁板连接的大小缝啊，这是到了最后一步，对吧？而且要等到啊底圈壁板重焊缝焊完之后再继续焊，满足我们的先重后环原则。好，那接着就是刚才讲到的，我们前面在第二步，像这个罐底的边缘板是不是焊了三百毫米，靠外侧对吧？靠边缘的，接着就是边缘板剩余对节焊缝， 边缘板剩余对接焊缝这一块，那另外呢，就是最后焊边缘板与中幅板之间的焊缝，边缘板与中幅板，对吧？这是这一块他的焊接要求啊，什么叫边缘板与中幅板的这样的对接焊缝呢？我们回过头前面来看这样个图，那你就比较明白了，边缘板 对吧？这边缘板中幅板，这是像这样的一个规格的，这样的一个界限正多边形啊，他就是中幅板和边缘板这样的收缩缝啊。好，那明白以后我们再接着往下看，接着往下看这样的一个收缩缝啊，好，那明白以后我们再看后面知识点就比较好理解了。
粉丝7155获赞1.4万
相关视频

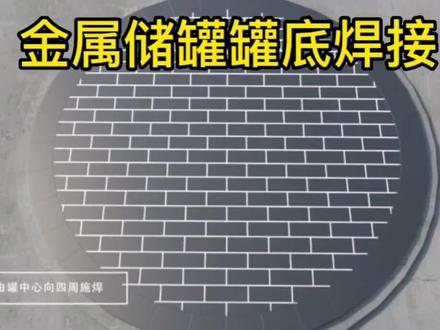

00:57查看AI文稿AI文稿针对金属储罐，罐底的焊接顺序要求如下，首先焊接的是中腐板，中腐板焊接要先焊短焊缝，后焊长焊缝， 由罐中心向四周施焊。第四焊接的是罐底边缘板对接焊缝靠边缘的三百毫米的部位，那么此部位边缘板的焊接要采用在此是罐底与罐壁连接的角焊缝， 要先焊内侧环形角焊缝，再焊外侧环形角焊缝。焊接的时候由竖对焊工对称均匀分布，并沿同一方向分段焊接。 接下来是边缘板剩余对接焊缝的焊接。最后是边缘板与中幅板之间的收缩缝的焊接。那么以上就是金属储罐。
293储罐油罐龙哥

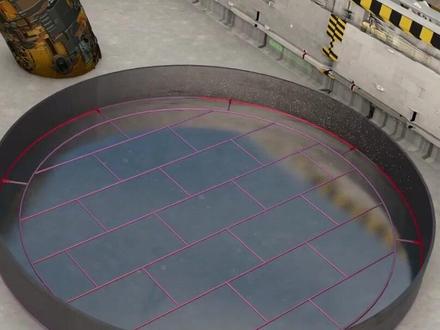

03:02查看AI文稿AI文稿这是秘密基地中的一个储罐，我们把多余部分去掉，只留下底板。现在起来的是中浮板，他是有很多块组成的，最边上起来的是边缘板，他也是有很多块组成。 我们把底板归位，正是因为他有很多板块，而这些板块之间需要焊接的。我们现在把焊接部位用粉色线条表示出来，拿出小超人的电焊机。第一步，焊接中辅板焊缝 中辅版先焊接短焊缝，而且我们看到是隔缝焊接，再次隔缝焊接，焊接旁边两块，我们还会发现他是从中间向四周对称焊接的，再次隔缝对称焊接，其他地方也是如此。然后焊接长焊缝， 他也是从中间向四周对称隔缝焊接，现在中辅板就已经焊接完成了。第二步，需要焊接罐底边缘板对接焊缝靠边缘的三百毫米部位。 我们将焊缝标注去掉，镜头拉近，注意边缘板这里的位置。现在开始焊接，我们发现他并没有把整条焊缝都焊在一起， 再把镜头拉远，我们发现他也是隔缝焊接，大家注意箭头的位置。现在我们才对这些焊缝进行焊接，拉近镜头去看焊缝的长度，他正好是三百毫米， 这就是罐底边缘板对接焊缝靠边缘的三百毫米部位。第三步，焊接罐底与罐臂板连接的角焊 缝，他是在底圈壁板纵焊缝焊完后才试焊的。回到动画，我们拿出底圈壁板，大家会发现他也是有很多块组成的，我们将底圈壁板组队以后就焊接他的纵向焊缝， 完成后再焊接角焊缝。储罐壁板是有厚度的，所以角焊缝有内侧的和外侧的，我们先焊接内侧角焊缝，角焊缝焊接的时候是由数对焊工对称均匀分布，而且沿同一方向进行焊接。 如果箭头代表焊工的话，那么它的焊接方式是这样的，请看动画， 看清了吗？它都是朝箭头所示的方向进行焊接的，我们再看一遍。 那好，焊完内侧角焊缝，再焊外侧的，焊法跟前边一样，这就是焊接罐底与罐壁板连接的角焊缝。 第四步，焊接边缘板剩余对接焊缝之前焊接了边缘板靠边缘的三百毫米，那现在是时候将剩余部分焊接起来了。 第五步，焊接边缘板与中伏板之间的收缩缝，这里就比较明显焊接的是这一部位。
551一建机电备考

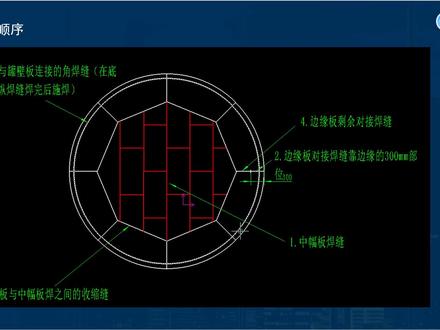

10:39查看AI文稿AI文稿同仁朋友大家好，这里是全国一级建造师职业治疗考试机电工程管理与实务的课堂。今天我们讲圆柱形灌底焊接顺序， 元素型罐底由上到下一个俯视的平面图就是这个图。整个罐底是由两大部分组成， 第一大部分是中呼版，第二大部分是边缘版， 两大部分很明显中扶板就是我们中间的这个八角形的一个区域， 微撑的区域除了这个区域，其他的靠近边缘的部分， 八个靠近边缘的部分叫边缘版，由他的这种顾名思义也可以理解， 整个的焊接顺序是这样的，五步一，中呼版的焊接，中呼版的焊缝，这里面有长焊缝和短焊缝， 他没有具体的写，实际上是先短焊缝后长焊缝这么一个焊接的顺序。第二步是边缘板与边缘板之间的对接焊缝的 焊接，这个是边缘板与边板之间，这叫对接焊缝，这个名词也要记住，对接焊缝，对接焊缝并没有焊完，他焊的是 靠近外边缘三百毫米这么长的一段，哎，这也是这么长一段，这么长一段，靠近外边缘三百毫米这么一段，他没有焊完，先焊这一段， 看完这一段，然后 他将底圈的壁板，底圈的壁板也就是在 我们这个图上呢，稍靠近里面的这个圆就是底圈的壁板，底圈的壁板和我们的罐底会形成一个直角角焊缝。 第三步就是焊接这个角焊缝。第四步是边缘板对接焊缝的剩余部分，剩余部分 这种焊接。第五步是将边缘板和我们的中弧板之间的收缩焊缝 焊接，这个时候的焊缝也就是我们的正八边形， 图上的正八边形也就是这一条，哎，正八边形， 这是五步，看起来不是太好记。我给大家讲一个原则性的问题， 也就是一个共性的规律，也或者就是一个原则，无论是我们装配也好，焊接也好， 总是由小到大这么一个顺序。首先他是由零件组成部件， 有的还中间还夹杂一个主键，零键组合成主键，主键组合成部键， 然后呢由部件组合成一个整体，是这么一个顺序和原则。 这样讲呢，不太明白。我们以整个的冠题来讲解。第一步是中幅版的焊缝，也就是说这一步可以说叫中幅版的 部件完成，也就是中间那一块区域都完成了，红色的焊缝都焊完了。 这个部件焊完以后， 我们先放在一边，先放在一边，然后呢 我们剩下的就是边缘版的部件。边缘版的部件是怎么焊成的呢？他也是由八个小的零件组成，所以把这个八片 给他组合焊接就能够完成。我们的边缘板部件 怎么一个焊接的顺序呢？首先它是由外按内的焊接， 由外啊内的焊接。 第二步，先焊接对接焊缝的靠外边缘的三百毫米这么一段，是吧？刚才也讲了，这是最外的一段。 然后呢往里来就是到达了这个角焊缝，这是中间， 这是中间，这是中， 这是最外面 外边缘对接焊缝靠进外边缘的 这个三百毫米，这是外，这个角焊缝，罐底与罐壁板连接的角焊缝是中。然后呢，边缘板剩余的对接焊缝在这 我们认为是内， 也就是由外到中到内就是二三四的顺序，外中内，由外到中到内焊接顺序， 这样以后就完成了我们整个边缘板，甚至带着我们地板的这么一个部件， 二三四形成一个边缘版的部件， 这是边缘版的部件。边缘版这个鼠标写的太难看了，丑不好控，知道吧？ 本来写字很漂亮的，都被这个手表给露着了， 写的太丑了，没有比这更丑的字了。边缘版的部件也就是二三 四四步来形成了边缘版的部件， 边缘版的部件二三四形成，焊接形成。这样啊，这两个部件我刚才说了部件在与部件合成一个整体，就是第五步，这是两个部件， 两个部件这个字太丑了，不好写，这就是两个部件组合了啊，两个部件组合 整个的焊接顺序就是这样的，听明白了吗？ 这个焊接的顺序包括我们后面的其他的焊接顺序， 以及我们的装配顺序，都是这种，由小到大 修零件，单个的零件，然后形成组件，然后再大点形成部件，再由部件形成整个的整体，是这么来 完成的。能听懂这个原则，结合我们这个原则来理解一二三四五的顺序， 一是单独的一个，二三四是单独的一个，一是形成中幅版的部件，二三四形成边缘版的部件，第五步是两个部件组合在一起，这样 整个的这个焊接顺序就完成了，听懂了吗？好好好的理解消化。 这个地方讲的可能有点啰嗦，但愿你能够明白，也能够 以此来学习其他的这种焊接，还有装配等等这个原理。原则要把握就分享到这里，谢谢。
220阳光之上
01:19查看AI文稿AI文稿今天继续讲解储罐，本期视频主要讲解的是储罐焊接，储罐焊接分为罐底、罐壁和罐顶。本期视频的介绍的是罐底焊接要求罐底焊接时，首先要焊接的是罐底的中伏板，中伏板焊接注意的叫隔缝，对称是焊。 除此之外，焊接的时候要从中心向四周进行焊接。中辅板焊接完毕，焊接的是中辅板四周的边缘板。焊接的位置边缘板最外侧的三百毫米。接下来焊接与底板相连接的底圈臂板。 底圈壁板焊接时要先焊接底圈壁板的纵向焊缝，因为纵向焊缝比较短。先焊接底圈壁板。纵向焊缝焊接完毕之后，焊接的是底圈壁板与底板之间的环形缝。环形缝有内侧有外侧，内侧环形缝比较短。 焊接接完毕之后，焊接底圈臂板与底板之间的外侧环形缝。焊接完毕之后再焊接边缘板的 剩余焊缝。刚才焊接的是边缘板靠近最外侧三百毫米的位置，边缘板内侧的焊缝要在此时进行焊接，最后焊接中伏板与边缘板之间的环形缝。 制作视频不易，希望大家点点关注，有什么其他不懂的可以留言给我，本期视频到此结束。

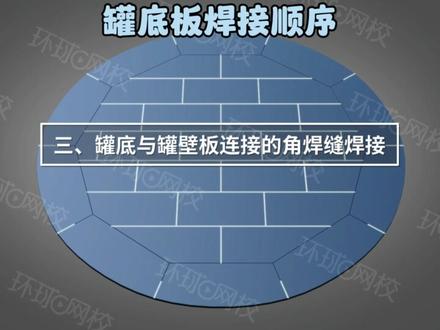

00:39查看AI文稿AI文稿储罐罐底焊接。一、中浮板焊接。 二、罐底边缘板对接焊缝靠边缘的三百毫米部位焊接。三、罐底与罐壁板连接的角焊缝焊接。 四、边缘板剩余对接焊缝焊接。五、边缘板与中辅板之间的收缩缝焊接。
2534机电苏婷老师（周五晚8点直播）
01:24查看AI文稿AI文稿下边的 b 板和包边角钢安装的时候焊接怎么焊接？你看顶圈下边的 b 板和包边角钢是焊接到一块的呀，它焊接的时候是先焊接内部呢？还是先焊接外边？内和外，这叫内，这叫外先内还是先外？先内后外， 先内后外，先内后外。那么你看啊，包边角钢是不是最后一个圆？记住常识，只要是一个圆，他都是焊工均匀分布，朝着同一个方向焊接。焊工均匀分布，朝着同一个方向焊接。壁板是外，因为有双脚架，因为有弧形加强板 因为有弧形加强板，你看啊，顶圈壁板焊接的时候控制好壁板的弧度，完成顶圈壁板向下焊缝的焊接啊，就是 这个这个中线缝焊接啊，一圈一圈焊接，焊接完之后呢？干嘛呢？就形成一个 b 板了吗？对不对？这个时候呢，我们再进行包边角钢的安装，这个二百毫米我没有让你，我没有讲的原因，因为它和规范不一样，我就避开了，知道吧？好，包边角钢的中缝，你就记住一个包边角钢的中缝 啊，包边角钢里面的中缝和 b 板的中缝不能在同一个位置就行了，知道吧？包边角钢的接缝应该错开 b 板的接缝， 焊接的时候先焊接哪呢？先焊接内部，内部焊接完之后再焊接外边，知道吧？先内后外，那么要外侧脚缝，外侧这个脚脚缝， ok， 那 么因为呢，你是一个圆，所以我在焊接时候呢，我就应该焊工均匀分布，朝着同一个方向焊接。明白不？明白？来，把明白打出来，懂了没有？
72机电建造师宗帅
04:21

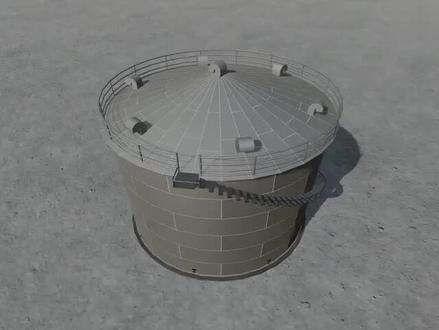

02:50查看AI文稿AI文稿金属储罐焊接金属储罐具有体积大、板薄、钢性差、焊缝数量多的特性，焊接中已产生较大的变形，采用合理的焊接顺序可以有效的减少和控制储罐的焊接变形。 金属储罐的安装方法主要有正装法和倒装阀两种，接下来看一下正装法具体步骤。罐底由边缘板和中伏板组成。 灌底焊接顺序第一步焊接中伏板中伏板焊接前先将长焊缝的定位焊缝铲开，用定位板固定，然后先焊接短焊缝， 后焊接长焊缝，分段退焊或调焊，由中心向四周隔缝对称焊接。第二步焊接边缘板，对接焊缝靠边缘的三百 毫米部位灌底与灌壁连接第一步焊接灌壁的纵向焊缝。 第二步焊接灌底与关闭的内侧环形角焊缝。在焊接外侧环形角焊缝由数对焊工对称均匀分布，同一方向分段焊接初层焊道采用分段退焊火跳焊法。 第三步焊接边缘板剩余对接焊缝。第四步焊接边缘板与中浮板的收缩缝、 储罐灌壁焊接关闭，采用焊条电弧焊时。第一步焊接灌壁纵焊缝并组队第一圈和第二圈环向焊缝，纵向焊 缝留活口。第二步焊接第一圈和第二圈环向焊缝焊工对称分布，沿同一方向失焊、打底焊时分段跳焊或退焊。第三步焊接纵向焊缝活口 灌顶焊接第一步顶板短焊缝在地面焊接，吊装至灌顶镜像长焊缝采用对称隔缝失焊，由中心向外分段跳焊。第二步顶板与包边抗拉环、抗压环焊接，焊工对称分布，沿同一方向分段跳焊。 party 护栏等附件安装，最终在罐壁下部圆周设置沉降观测点，用于沉降观测。正装法是先将罐底在基础上铺焊好后，将罐壁的第一圈板在罐 以上组队焊接，在于底板失焊，然后用机械将第二圈臂板与第一圈臂板竹块组装焊接，第二圈臂板纵向焊缝 焊接第二圈臂板与第一圈臂板的环向焊缝，按此顺序依次向上，直至最后一圈臂板组焊完毕。
490小河
02:00
00:52查看AI文稿AI文稿针对金属储罐罐底的焊接顺序要求如下，首先焊接的是中辅板，中辅板焊接要先焊短焊缝，后焊长焊缝，由罐中心向四周持焊。 其次焊接的是灌底边缘板对接焊缝靠边缘的三百毫米的部位，那么此部位边缘板的焊接要采用在此是灌底与灌壁连接的角焊缝，要先焊内侧环形角焊缝，再焊外侧环形角焊缝。 焊接的时候由数对焊工对称均匀分布，并沿同意放下分段焊接。接下来是边缘板剩余对接焊缝的焊接。最后是边缘板与中辅板之间的稍缩缝的焊接。那么以上就是金属储罐。
150建造师老陈

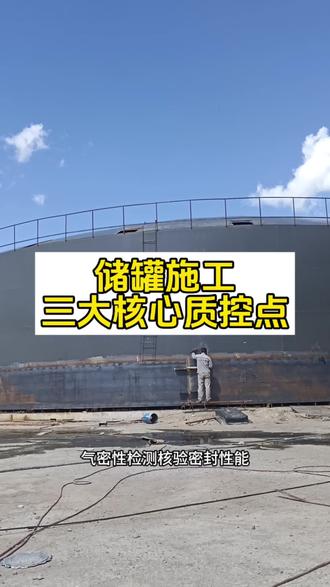

00:33查看AI文稿AI文稿做靠谱储罐工程，重点把控三大核心施工环节，第一，严控焊接质量，持证施焊搭配碳商检测，保证焊缝牢固。第二，规范防腐施 工使用。第三，落实完工试压、水压、气密性检测、荷叶密封性能三大环节层层把关，搭配基础浇铸、拼装加固、 附件安装，标准化施工，打造结构稳固、经久耐用的储罐成品，满足厂区化工、环保、粮油各类存储项目使用。
00:37查看AI文稿AI文稿今天分享六千立方沥青储罐的施工过程中，储罐直径二十二米，罐壁高度十五点八米，最大容积六千立方，材质采用 q 二三五 b 碳钢，储罐底板采用十六毫米厚钢板， 罐壁采用渐变分层加厚钢板，顶板用六毫米厚钢板，罐体内部加装加热盘管，外部做延绵保温加铁皮防护。十五人团队建设，单台罐体重量两百二十五吨左右，两台施工时长为六十四天左右。整体经过焊接、炭伤喷砂防腐、 信密性释压、多道工序，恒温锁温，不易凝固，适培沥青，长期储存使用，有各类储罐定制需求的老板可低。
