multisim二极管怎么选型号
各位网友大家好，今天我们来分享一下二极管的种类机器用途。如果我们仔细观察一块电路板呢，会发现板子上会有大小不同，各式各样的二极管，还可以发现他们的型号呢也是不同的， 这是因为不同种类的二极管呢，有不同的用途，要使大家看过视频之后有所帮助，有所收获。我们尽可能为大家详细的介绍几种不同种类的二极管以及他们的用途。 二极管家族当中最常用的就是这种普通的整流二极管了，那么这个个头最小的呢，是一个型号为 en 四零零七的二极管。首先我们要强调一点，就是因为第二位呢是一个英文字母 n， 所以我们很多网友会误以为 头一个呢，第一位也是一个英文字母，然后是艾恩五四零八，其实不是的，他是根据美国半导体旗舰的命名方法命名的，正确的呢应该是 en 多少多少， 例如说这个个头最小的是 en 四零零七，而不是 in 四零零七。然后我们首先来看一下这个 en 四零零七他的参数，他的反向 重复峰值电压是一千伏，然后这个正向平均电流呢，其实就是我们说的这个额定电流，就是一般他工作时的这个电流是一安，然后 正向不重复浪涌电流呢，也就是说也就是他可以承受的最大的浪涌电流是三十安。 当然如果我们觉得这个四零零七他的工作电流太小，我们可以使用，这可以使用这个他的型号为 rl 二零 七，他的工作电流呢是两安，也就是说呢要大于这个四零零七，然后还有这个个头最大的也是我们刚才看过的这个 en 四零零八，他就属于一个大功率的整流二极管了， 最大的整流电流那是三安。同时我们要料的一点呢，就是所有的这种电子元器件呢，几乎都有一个 我们常常忽略，但是也是非常重要的一个参数，就是他的工作频率的问题。上面介绍的这三种二极管呢，都是一种低 品的整流耳机管，就说应用在这种频率比较低的电路当中的，例如说这个 en 五四零八，他他是在这种一千赫兹以下的频率当中的 使用的，如果你超过了这个频率，那么这个二极管呢，可能就会被损坏。
粉丝1.8万获赞7.4万
相关视频

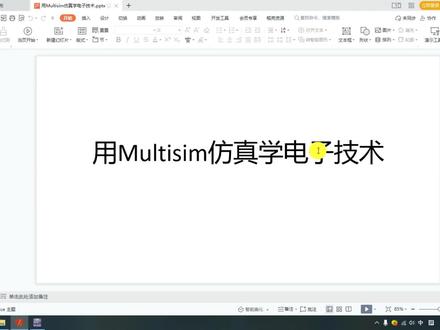

09:29查看AI文稿AI文稿哎，各位朋友大家好，我呢由于性质使然，想重新学习一下电子技术基础，为了使学习更简单直观，决定借助这个 maxim 软件进行仿真学习，仿真软件是很多的， 为什么选择这一款呢？这一款比较简单，容易上手，而且安装兼容性非常好， 从 xp 温七三二六十四尾，温十六十四尾系统都能很好的接人，还有汉化包，非常的贴心。 录这个视频呢，是为那些有需要的朋友可以借鉴，也希望可以交到一些志同道合的朋友，共同进步，更希望得到一些大 大神达人的指点帮助。嗯，下面我们来正式进入学习。首先从最基础最简单的二极管开始。 哎，这个呢就是二极管的结构示意图和电路符号，这个一般的人应该也都比较熟悉，就不需要多说了。 然后二极管有几点需要注意的，我总结在了这里。 第一个呢，就是单向导电线正向电压大于导通电压才能导通，归管的导通电压是零点七伏，折管的导通电 是零点三伏。第二条，当多支二极管的阳及相连时， 应急电位最低的管子将优先导通。当多支二极管的应急相连时，阳及电位最高的管子将优先导通。 第三个就是非要非常注意这个反向耐压，超过极限将击穿形成短路，就在实际过程中，一般的还是要留一些余量，就是这个反向耐压。 呃，我们刚才说的这个 martissim 纺织软件就是这一款软件， 你看我们现在这个界面是一个中国的界面，他是已经汉化完成了的。我们先来构建一个二极管线浮电路， 首先在这个库里面找到二极管，这个分类 就直接用最简单的第一个耳机管， 再放置一个电压源， 电压源的时候这里是要选择这个电压分类，他有很多很多的分类，每每一个东西都都是在各个类下面的，如果你需要搜索的话，就是把这边选择所有组，所有 系列啊，知道型号的话在这里输入型号，比如刚才这个二极管 bh 一 bh 六二， 就能找到这个耳机纹，如果你知道想要什么分类，直接点到那个分类下面去找，这样也很快， 我们再找一个店主 这边走就用一 k 的， 我们在这里放一个函数发声器，就是这个函数发声器呢可以产生正弦波，三角波还有方波， 我们这里用的是一个最闲步， 我们看这个结果呢就用这个试播器 收割机的这个地是不需要连的，他默认他是会连到这个地上去。我们调一下这个函数发生器的 频率啊，频率第一点适合自，这样方便我们观察，嗯，幅度 用幅度用五幅的。呃，这个电源改成两幅，那么在这个电路下面，我们的线服电路就能把它的把这个正线拨的 正周期限制在两点七伏，他本来是五伏的，正周期限制在两点七伏，负周期呢就限制在这个二极管的导通电压零点七伏。 我们看一下这个仿真结果， 这个标注是调这个横轴的时间，这个呢是调这个纵轴的 刻度，这梅兰就是如果这是五福，那这梅兰也就是五福， 你看这上面大概就是两点七伏的样子，下面就是零点七伏，就把它限制在了一个 郑州机是两点七伏，复轴机是零点七伏的这样一个 电压波形，如果是正常的一个波形，他肯定就是一个正线波。呃，那我我们可以用这个试波器看看他的他的原来的波形，就是做一个比较 啊，我们都用五福吧，你看 这个正前波是他原来的波形，这个波呢？是经过线浮电路之后的波形， 我们也可以把这个步行进行移开，我们把它 让他在外轴向上移两个，那这就是移开后的结果， 本期我们就交流到这里。
139一笙

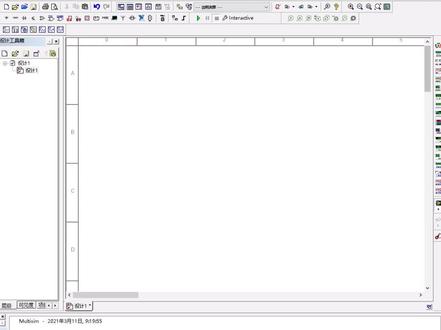

14:58查看AI文稿AI文稿啊，我们继续来讲我们的二极管这个原件库，让我们打开 它里面是不同的型号，不同的分类。像我们这期视频一样，先是讲二极管的原件库里的一些原件做一个简单的介绍，然后再对他进行一个 spice 模型的一个介绍。 我看我们的第一项是我们的虚拟二极管，里面只有两项，一个是我们最普通的一个二极管，一个是我们普通的一个齐纳二极管， 然后这个是我们普通二极管的分类，普通二极管里面有很多不同的型号啊，不同的型号代表着他内部的一些参数有些细微的区别， 我们一会会在斯莱斯模型里面会说他们的区别是在哪的。然后函数这块有一些介绍，我们找几个不同的看，这个就是他介绍一个是一安两百伏的情况下，然后这个是一个一安六百伏的情况下的一个二极管。 我们去看我们的奇纳二极管，奇纳二极管一样也是内部，其实后面基本都一样，就是他内部是一些，呃，就是奇纳二极管呢，里面全是奇纳二极管，只不过代表着不同型号的一些奇纳二极管。 我们继续看这个是我们的开关二极管啊，他会有一些介绍，你看这个就是七十五伏和二百一十五毫安的这个，这个单单就是七十五伏， 这个是一百伏二百一十五毫安的，那有兴趣大家可以去了解一下，一会我们会在四百四魔性里面具体说， 这个就是我们普通的 led 灯啊，这个是八个合到一起的 led 灯，然后这个是四个的，这个是十个的，然后底下分别代表着蓝色的、绿色的、橘色的、红色的、黄色的， 然后这两个呢，一个是红色和绿色的一个呃， led 灯，一个是红色和橘色或者绿色的一个 led 灯，然后最底下这些就是我们普通的单色的 led 灯， 然后他会给我们一个参数，你看这个给这个 vf 等于一点八三伏，红色不一样是二点一三伏。 然后继续看我们的光电二极管啊，这里面也是不同的光电二极管的型号，看他也会给我们一些，在介绍函数这一块会给我们一些 啊参数，我们就是我们具体要用什么，就是根据我们实际的情况去选择一个具体的型号， 然后这个是我们的保护二极管 啊，有保护电路的，一样是不同的型号，不同的种类，不同的功率，不同的电压，看有幸大家了解一下。 然后这个就是我们常见的整流桥，它是由四个二极管构构成的，然后也是不同的型号，但是也有 像这种单个的整流桥啊，这种四个的合到一起的。 嘿， 我们继续往下看，这个是我们最常的这个，这个是我们最常用的一个叫做肖特级二极管，一样不同的型号，我们可以明显看到他这个符号时，跟我们的普通二极管这一束有一个明显的一个变化， 呃，有一个明显的区分。然后 cr 是我们的金闸管， 也是不同的型号，这个是我们的双向的一个二极管开关啊，他也是不同的型号，我们一会去看他的模型， 这个是我们的三端双向金闸管的开关，三端的，因为他有三个银角，我们就命名为是三端双向的一个金闸管的开关，就是他的基本构造是我们上的这个金闸管， 然后只不过这个是双向的一个进闸管开关，然后这个是我们的变容二极管， 电容二极管，你看这是不是我们很像我们之前说过的那个电容，也是里面也是一样不同的型号，并不像我们第一个里面的是一个普通二极管和一个普通的其他二极管，然后这个就是我们 用的半导体的一个放电管，你看他会有一些细小的参数 的区别。 然后最后一个就是我们的偏二极管，呃，点出行的二极管，就是大部分是用来用于视频方向的一个二极管啊，然后他也是符号上面给了我们一个较为明显的一个区别， 然后这是我们的二极管原件库的一个原件介绍。我们继续来说我们的 styes 模型， 好，我们继续说我们的四百四模型，我们先看我们最基本的一个普通二极管，我们看他的一个模型， 看这块有一个点 model， 然后我们之前说过的是一个叫做点萨布 cat 的一个开头，然后我们一下会 讲一下点萨布克特点猫的这个具体区别在哪里？我们先看普通的二极管，他就是由地构成，就是二极管吗？就是开头是地，所以底下模型模板这块他会给你一个叫地，然后他内部的一些可编辑的参数。 然后我们说一下我们的点三八 k 和我们的点猫做的一个区别啊，点三八 k 呢？我们在这捏出来就是 这是三八 k 的，我们更习惯性的去把它称作一个子电路，然后后面跟我们的这个整个大模块的名称，就相当于就是 一个复杂的器件，由更多基础的元件构成的，我们都可以用点三八 k 的来命名他，然后在底下去，比如说我们有电子构成，就是 r 一，然后 c c 一，然后面跟内部的一些银角，呃，这样子的，然后 然后在我们命名的这个电路模块这个名称以后，后面要跟他外部的一些银角，要注意这个外外部的银角是不能等于零的。然后至于点 model 呢，是一个模型的一个命名，比如说我们这个是二极管，我们对二极管的模型命名呢，就是 点猫的开头，然后对这个二极管这个命名，然后后面跟一个模型的类型，就像我们平常的电阻就是二电容就是电容就是 c， 到我们二级馆这就是地，然后底下这些加号是我们如果一行不能放下的话，就用加号来扩展，然后去 描写一些内部的一些参数啊，这是我们点三八 k， 点三八 k 的和一个点毛豆的一个区别， 然后我们具体看我们其他具体的参数，你看普通的二极管就给了我们一个最简单的一个模型，因为二极管其实偏节也是一个比较基础的一个 啊构构成，我们继续去看其他的，呃呃，像我们这些在普通二支管类里面， 我们随便选两个，呃，我们就选择我们刚刚看到的那个衣服，哎，有对烟六百伏的，这个我们看他的模型上面一些注视都可以不用看，你看他就 是二极管模型，是一点猫都开始，然后这个是他的名字，看我们这个选择的也是 en 四零零五，然后只不过他这块的 加了些东西，然后这是他的那个模型类型，然后底下的加号呢，就是一些他内部的一些参数，然后就是这些参数的队长，我们把它就把单独把这一部分倒出来， 我们去把它放置出来，然后我们说 后有一个编辑模型，看这里面也可以看到一些二极管的内部的参数，然后跟我们这块是可以对照的，你看 s 保护电流其实就是这块的二 s， 二 s 继承电阻也是我们这块的二 s 啊，这些都是可以一对应的，你看有 n xt、 i 啊， ibv、 bv 这些 像我们最熟悉的，这里面应该就是我们的一些反向击穿电压，这些东西其实都是可以一一找到对应的啊。然后 然后这些就是我们的一个二极管内部一些参数的构成，就是可以通过我们放置出来，在这块也能直接去更改我们一些内部的参数， 或者说你直接去在四百四模型里面也能进行一些直接的更改。我继续去看其他， 这是我们的普通二极管，我们刚刚也说要区别两个不同的二极， 我们打到贝斯扣扣，我们去看去一安六百伏的，我们刚刚在找一个其他的这个一安四百伏的吧，一样放着出来，我们看啊， 这个是我们的依安四百伏的，他是的，你看他内部的一些参数的区别呢？就在于他内部的这些啊，参数的值是不一样的，你看 同时打开，我们随便系一个吧，啊，就系我们最常见的这个反向击穿电压，看他 这块就是四百伏，就是我们放置的一个是一安四百伏的这个，然后我们放置的前一个一安六百伏的，他这个六百伏就是代表着他这块的一个反向机转电压，是一个六百伏， 就是他们实际的一个原件库里头内部原件的具体的呃，差别，其实就是他们参数的一些差别，然后我们也可以在这里进行更改什么的，然后去 就是我们第一个原件库，你第一个放置的这个东西，它是一个通用的可编辑的，就是它里面只有这一些，你可以去改变一些东西， 编辑模型，在这里面去改变你想要得到的一个具体的就是您自定义的一个参数， 就是说你我们这些原件绘图，如果你没有你想要的二极管的话，然后但是你知道他的参数，你是可以对我们这个最普通的这个二极管进行一些参数的改变，来达到你想要达到的那些啊参数的要求和目的的。 然后我们继续去看其他二极管一样他的模型， 你看他的模型相对来说就变得复杂了一点，看这个奇能二极管，他就是 紫电路名称，这个是我们大概是一 n 四九八七，他一样是一 n 四九八七，然后对他进行拐角这个命名，然后他内部呢有 三个模型，一个是 md 一的一个二极管，一个是 md 二的一个二极管，要不一个是 md 二的一个电阻， 然后这个这个 mdr 的电阻里面的构成呢？又有一个电阻，一个电流，一个电阻，一个二极管， 然后还有一个叫做 md 三的一个二极管，一个 md 二，一个二极管，这个 md 二的二极管里面又有一些电阻、电流和这个异， 这个意识，我们电压控制的电压源啊，就是有一些具体的，像这些模型的类型，我们是可以从网上具体找到他们具体代表的含义 就是点撒巴克特，一定要有一个最后一个结束语句，来结束我们的一个整个的模型的编辑， 这是我们的其他二极管，然后像底下的这些啊，我们的开关二极管一样的，他也是这么构成的。模型构成底下跟一些参数这样子 啊，普通 led 灯也是有一些就是注视的，我们看也是，它是由一个此电路构成，内部有一个二极管，有一个电压控制，然后这个二极管的模型的构造参数呢？是点猫头底下来给我们变异， 然后我们看稍微复杂，然后底下的像我们这些，呃，保护二极管呀，呃，萧特 机二极管啊，整流桥这些东西，呃，还有我们金闸管底下的半导体二极管，还有我们的平安二极管，其实他们都是这么样构成的，然后他们内部参数其实都是点毛豆，点三八 k 的一起构成。 我们去看一下整流桥一样的整流桥他是由一般是由四个二九二构成，你看他内部我们先对他命名以后，然后这是他的拐角命名，然后这是他内部四个二极管的连接方式，然后对这个整流桥的一个 参数的描写，然后结束啊，这就是二级管类我们的一个斯莱斯模型的一个介绍。
69北京辰测
01:48查看AI文稿AI文稿各位网友大家好，今天我们为大家分享几种常见的贴片二极管的型号以及参数。哎，我现在手里拿的呢是一个型号为 ss 幺四的贴片二极管， ss 呢表示的它是一种消毒机类型的二极管， 第三位的幺四表示是一个一按的电流，然后后面的四十呢表示它的耐压值为四十伏，那么这是一个电流五环，耐压值为四十伏的消毒剂二极管。然后我们再来看一下这个类型的二极管， 它的型号是二 s 幺 m， 那么这是一个快恢复耳机管，它的这个幺呢表示是一安，这个 m 呢表示一千伏，也就是说这是一个最大电流一安蓝牙子一千伏的快恢复耳机管。然后这个耳机管的型号是 m 七， 是一种普通的整流二极管，它的这个耐压呢是一千伏，然后可以承受的电流呢是一安，它在实际上呢相当于我们经常使用的这个 e n 四零零七 这种直插类型的耳机管。然后我们看到了这个是 a 七，那么它也是一种普通的整流耳机管，它的这个参数呢和 m 七是相同的，然后这个呢是 t 四，是一种开关耳机管，它实际上相当于我们经常使用的这个 之差的 un 四幺四八开关耳机挂，它的这个电流呢是一百五十毫安，耐压呢是一百伏。最后要提醒大家注意的是， 贴片二极管同贴片店主一样，同样有不同的尺寸和规格，在我们进行二极管的更换和购买时，要注意他的这个尺寸的不同。
588生活小修理
25:21查看AI文稿AI文稿大家好，上周我们发布了 marty sim 电路仿真那些事的视频，我们收到了许多学生朋友的私信，他们提出了一些在使用 marty sim 当中一些比较基础的经常遇到的问题。 在上一期的马蹄 sim 电路仿真那些事的视频当中呢，并没有谈及，那么这一期的补充录制呢，我们就来讲一下这个问题。将大家私信中提到的频率比较高的这些问题呢，我们整理了一下， 其实主要还是集中在在马蹄 sim 当中，有一些元器件和我们在上课的时候教材当中所提及到的器件的型号不一样，那么我怎么去仿真这个电路，我怎么去绘制这个电路，甚至是 我找不到这个器件，那我怎么去把这个作业做完？那么比较典型的呢是教材当中呢，会有二 机管 rap 这个型号，还有一个就是三极管九零系列的九零幺三，还有一些教材当中呢，会使用到一个运算放大器 f 零零七，那么这些器件呢，其实都是真实在我们市场上存在的器件， 那么为什么在 marty sim 的数据库当中呢，是没有这些器件的型号呢？其实它的主要问题呢，就出在半导体器件的这个命名规则。首先我们来看一下第一个问题，就是半导体器件呢 大概分为几大类，我们通常呢会把它分成二极管、三极管、长效应管和集成电路这四类，并且我们需要了解的一个概念就是，那么这些半陶体器件呢，是由不同的国家来生产，那么有国产的，也有日本的，还有韩国的，还有欧美地区， 那么这些不同的国家设计生产的这些半导体器件的型号呢，它的命名规则呢是有不同的，接下来呢，我们就围绕着半导体命名规则这个问题呢，先展开来聊一聊。首先我们来看一下国产的半导体器件当中的 二极管他的命名规则，在我们现在的这个界面当中呢，列出了一个国产半导体二极管的命名规则，他分为五大部分，我们可以先看一个我们通常在教材当中可能会 遇到的一个二极管的型号，它是一个褶材料的一个通用小信号二极管它的型号呢是叫 r a p 九，那么这个器件呢，可能我们有的时候在教材当中只会提到这样的一个二极管的型号，并不会对他有一个深入的介绍，那么我们可以套用这个右侧的这个 表格当中的这个详细的命名规则来来解读一下 iap 九。那么首先呢，二 ap 九，他的第一部分呢是二二呢，在国产半导体命名规则的二极管命名规则当中，二就代表二极管的意思， 那么第二位呢， a 代表的是材料和即兴，那么 a 呢是 n 型半导体材料，而且使用的是者材料。第三位呢， p 代表的是类别，那么我们这个二 ap 的 p 是小信号管，也就是我们常说的 小信号的普通的二极管。第四部分，这个九呢代表的是产品的序号，那么我们简单的讲呢，实际上 r a p 九就是一个通用的小信号二极管，但是需要注意的是，它是褶材料的，那么硅材料和褶材料的 二极管他有一个区别，就是正向的管压降是不一样的，那么一个是在零点三伏左右， 微管呢是在零点六伏左右。接下来呢我们再看一个型号，可能在我们的教材当中也会提及到叫二 c z 十三，那么二 c z 十三呢，我们套用右侧的这个表格，我们可以查出来，那么二 c z 十三呢，对应的是一个二极管， z 呢，是一个 n 型的半导体材料，但是它是硅材料， z 呢代表的是整流，那么我们这个二 c z 十三呢，实际上就是一个硅材料 构成的整流二极管。那么当我们知道了国产半导体二极管命名的规则之后呢，我们就很容易把这个二 ap 九和二 cz 十三这些具有数字字符构成的这种产品的型号呢， 和我们具体的二极管的材料即兴以及它的用途可以给它关联起来。另外呢，我们还可以看一下有一个稳压二极管，二 c w 二，那么稳压二极管呢， 我们对应的是在这个表格当中可以查出来二 c w 二呢，实际上我们通过查询这个表格呢， 可以得到它是一个硅材料组成的稳压二极管，那么这个图片呢，是二 ap 十三，也就是者材料的通用小信号二极管的一个实物图，这是我们国产的，除了国产的二极管有一个命名规则之外呢，我们国产的三极管也有一个命名规则， 右侧呢显示的这个表格呢，也是他一个详细的命名法则。我们来看一个具体的型号，在教材当中呢，经常会 提到一个国产的三极管的型号是三 dg 六，那么我们对照这个表格呢，很容易查出来，三代表的就是三极管的意思， e 呢代表的是硅材料的 n p n 型的三极管，那么 g 呢，代表的是高频小功率管的意思， 六呢，代表的是同一类产品的序号。那么三 dg 六呢，它的大类实际上就是由硅材料构成的 npn 型的小功率三极管。此外呢，我们还可以在网上能搜到相应的有一个叫做三 dd 十五 d 一个这样的国产三极管的一个型号。查询这个表格呢，可以将三 dd 十五 d 呢与我们的硅材料 npn 型的大功率三极管呢进行一个对应。那么我们现在看到这个图呢，是我们国产的三 dg 六， 也就是 npn 型的小功率三极管的一个实物图，它它是一个金属壳封装的一个小功率的三极管。除了二极管三极管以外呢，国产半导体对于厂效应管也有一个命名规则，那么厂效应管呢，国 国产的长效应管的命名法则呢，有两种，我们先看第一种，也就是我们图片当中显示的右侧的这个命名法则，它一共由五个部分构成。 那么我们可以看到，在教材当中也会提到国产的长效应管呢，有一个比较经典的型号是三 dj 六 f， 三 dj 六 f 的三呢，代表的是有三个电极， d 呢代表的是 p 型材料的归 n 勾到的， j 呢代表的是节型场效应管， j 呢代表的是节型场效应管，六呢代表的是数字的编号， f 呢代表的是这个 厂效应管电流量的档数。所以呢，三 d j 六 f 这个厂效应管呢，也就是捷行 n 勾道厂效应三极管。此外呢，还有一种国产的厂效应管的命名方式呢，是在我们这个图的左下侧，它是以 c s 开头的， 我们可以看到有一种叫做 cs 二五的国产的长效应管，那么 cs 二五代表的意思呢？是 ngo 到捷行长效应半导体对管。现在这张图片呢，就是比较经典的国产长效应管三 dj 六 f， 他和我们之前 国产的晶体三极管三 dj 六呢，是有一点像的，他都是金属壳封装的。除了国产的二极管，三极管，长效应管的命名之外呢，我们在很多教材以及资料当中呢，会大量 量的涉及日本半导体的产品。日本半导体的命名规则呢，比较简单，它就分为两种，一种呢是二极管，一种是三极管，那么二极管呢，就是一个偏结的，三极管呢，就是有两个偏结的，所以呢有一个偏结呢，它就是以一开头的 两个偏结的三极管呢，它就是二开头的，所以我们可以看到我们现在看到的一个叫做 en 四零零幺的一个这样的器件，那么它的一呢，代表的就是器件的有效电极数，也就是一个偏结。 对于一代表的一个偏结的二极管产品呢，他就是直接有一个叫 e n 四零零系列，那么我们这里举例呢，其实 e n 四零零系列多违规材料的整流二极管，也就是一个通用性能的二极管。接下来呢，我们可以看到这里有一个叫做二 s a 幺零幺五的器件，那么 r s a 呢，区别于上面的 e n 四零零幺，那么二呢，代表的就是有两个偏结的器件，那么它就是一个三极管。 s 呢代表的是日本电子工业协会的注册产品，它并不表示这个 器件的材料啊，或者是即兴。 a 呢，代表的是 p n p 型的高频管，幺零幺五呢，是注册登记的序号，它和我们具体这个器件的性能呢，其实没有关联，那么我们直接来读一下， r s a 幺零幺五呢， 它实际上就是一个 p n p 型的高频晶体三极管，那么这个图片呢，我们也可以看到，它通常呢会将 r s 呢省略在这个管子上呢，它直接就会有一个 a 幺零幺五的撕印。接下来呢，我们再看一下，有一个这样的器件，它叫 r s c 幺八幺五，对应的右侧的这个命名规则呢。二呢，代表的是两个偏结的器件，它是一个三极管。 s 呢是表示日本电子工业协会注册的产品。 c 呢，对应的是 npn 型的高频管，幺八幺五呢，实际上呢 就是在日本工业协会注册登记的序号了，那么 r s c 幺八幺五呢，对应的就是一个 npn 型的高频晶体三极管， 那么上面这个图片呢，对应的就是 e n 四零零幺的它的一个实物图。日本的半导体器件呢，我们在日常的使用过程当中，包括在 我们做实验的时候呢，我们会通常会采购到这种半导体器件，所以呢有的时候我们对日本半导体命名规则呢，需要更加的牢记，这里呢我们会有三个提示的地方，日本 的半导体分离器件呢，他在外壳上标记的型号，有的时候会采用简化的标记方法，就像我们刚才看到的 a 幺零幺五，那么他把 r s 呢已经省略了。那么此外，像这种类似的情况呢，还有 r s d 八八二，那么我们会简化成 d 八八二，那么如果我们看到一个管子呢，他是 字印写的是 d 八八二呢？那么我们首先有一个概念，就是他应该是简化了 r s 遵循日本半导体命名规则的 r s d 八八二一个这样的晶体管的 器件。并且呢，我们还需要注意日本的半导体命名规则呢，通常会把三极管极电级的最大号三功率大于等于一瓦的这些器件呢，称为大功率管。刚才呢，我们介绍了日本的半导体的命名规则，接下来我们再看一下韩国的半导体命名规则，因为我们通常会 会在教材或者是实验指导书当中，甚至我们在网上下载的一些电路的资料当中呢，会看到九零系列的三极管实际上最早是由韩国三星半导体 研制的。九零系列的第一位呢，对应的我们在图片当中最右侧呢，它可以用很多的字符来开头，比如有 st 的，有 c 开头的， a 开头的， s 开头的，或者 s s 开头的，或者有 utc 开头的，它对应的是不同的生产厂家。那么第二位呢，对应的是 九零，九零呢就表示的是九零系列的三极管。那么第三位呢，对应的是这个序号，有幺幺幺二幺三幺四幺五幺六幺八，注意他是没有幺七的，那么这些序号呢，对应的就是三极管的即兴了。那么比如我们常用的九零幺三这个管子呢，他就是一个 npn 型的通用 三七管，除了九零系列的管子以外呢，还有两个型号，我们通常也会涉及到韩国的半导体命名，那么有一个型号呢是叫八零五零，八零五零这个管子呢，也是一个通用的 npn 型的功率三极管，它的价格也便宜，然后性能也足够。还有一个型号呢是叫做八五五零，对应着八零五零的八五五零这个型号呢，它是一个 pnp 型的通用功率三极管。这些管子呢， 一方面是比较便宜，性能呢也比较稳定，我们在实验中呢，会通常采购这样的型号的器件。这个图片呢，我们可以看到，这是一个塑封的 s 九零幺幺的 晶体三极管，那么它是一个 npn 型的通用三极管。接下来呢，我们再看一下美国的半导体命名规则，美国 国的半导体命名规则呢，我们这里有一个比较经典的型号，它叫二 n 二二二二 a， 那么这个器件呢，它到底是一个什么器件呢？我们可以对应的下面的这个表格呢来找一下。那么第一位呢，我们这个是空白的， 但是我们在表格当中呢，已经表明了，第一位呢代表的是他的用途，有 j a n 开头的，他是军用级别的，那么也有宇航级的 j a n s 的，当然如果他没有字符的话呢，就代表是非军用级的，他就是民用产品。 那么我们现在举的这个例子呢，二 n 二二二二 a 呢，也就是第一位呢，他是没有任何字符的，他就是一个普通的民用产品。那么第二位这个二呢，代表的是三极管的意思，如果是一呢，代表的就是二 机关，这个和日本的半导体命名规则呢，有一点点类似。那么第三位这个 n 呢，代表的是已经在美国的这个相关的部门呢，注册登记的一个半导体产品的型号。 第四部分呢，是由多位数字组成，表示该器件已经在 eia 登记的序号。第五位呢，表示的是这个器件的 挡别，也就是字母呢，越靠后呢，器件的性能越好。那么我们这个器件呢，实际上我们这个器件 r n 二二二二 a 呢， 其实就是一个通用的晶体三极管。如果我们想知道二 n 二二二二 a 这个晶体管，他是 npn 型还是 pnp 型的呢？我们我们通过这个产品的这个型号呢，是 看不出来的，必须去查询相应的资料规格书，也就是我们通常讲的 date ship。 那么我们这里呢，也列出来了 r n r r a l， 那么这个型号呢，就是一个非军用级别，也就是个民用产品，它是个 npn 型的硅材料的开关晶体三极管， 也就是我们通用的这种性能。右侧这个图片呢，是二 n 二二二 a， 它是一个金属外壳封装的。除了上述提到的 国产日本、韩国、美国它的半导体的命名规则之外呢，还有一些比如欧洲地区的半导体命名规则， 我们会通过下面具体的马蹄 sim 当中元器件库的操作呢，来具体告诉大家哪一些呢？是日本的半导体产品命名规则的器件。 哪一些呢？是欧美国家半导体的命名器件，我们刚才了解了各个国家地区所生产的这些半导体器件，它的命名的一个规则。那么又回到我们刚才朋友们的私信，他的这个问题里边， 实际上就是我们在上课的时候，或者在做实验的时候，或者是我们在查询一些相关的资料的时候，发现有一些基础的器件，比如二极管，三极管，预存放大器，这些器件呢都没有。那么我们怎么和我们刚才所讲的这些 不同国家地区的半导体器件的命名规则关联起来？然后呢我们巧妙的利用麻 taxim 来实现相应的这些器件构成的电路的一个原理图的仿真呐，这里呢我们会有一个基本的思路，首先呢我们需要将器件 的型号呢作为关键词，你通过我们的搜索引擎五，比如百度，然后我们去检索一些相关的有用信息，比如我们 想查找这个 r a p 九，那么 r a p 九呢？我们在 marty sim 里面应该是找不到这个旗舰的， 但是我们可以通过百度去搜索 r a p 九，它是一个什么样的器件，它具体它的性能指标是什么？ 当然也有一些相关的网站呢，会提供一些有用的信息，比如说 r a p 九，我们直接可以用一个日本的某某型号的二极管呢进行一个代换，那么九零幺三，九零系列的这个三极管呢，在 marty sim 里面也是没有的，那么我们也可以用相同的方法，就 将九零幺三呢作为一个关键词，通过搜索引擎去搜索，然后检索出它相关的一些有用 这些电器性能的信息。然后呢我们查找他的近似的，或者是可以直接代换的这些 晶体管的这些型号了，那么如果我们找到了相应的该换的器件型号呢，我们就可以利用在上一期视频当中所讲的，如何在马斯特 database 里面呢，去找这个具体的型号的器件，然后把它放置到原理图里面，然后我们来绘制这个 仿真的原理图。接下来呢，我们就切换到 marty sim 当中，我们来看一下 rap 九，九零幺三 f 零零七呢这些器件呢，我们应该用一个什么样的近似的型号来带换？ 我们在 marty sim 当中呢，我们按住快捷键 ctrl w， 然后呢我们直接在 select a component 对话框当中单击 search， 它会弹出 component search 这 元器件的搜索对话框，那么我们这里的解锁方法呢，我们可以再演示一下，我们直接切换到 component 这个文本框这里，我们输入一个通配服新号，新号呢 是作为通配服存在的，那么我们这里直接输入 rap 九，然后我们再输入一个通配服型号，也就是说我们要查找这个器件的型号名称，包含 rap 九的，不管他是以什么结尾的， 不管他是以什么开头的，那么我们单击 search 搜索的结果呢，会出现在 search result 这个对话框里面， 那么很显然这个器件我们刚刚讲了，它是一个国产的器件，在 marty sim 的 database 里面是没有的。 marty sim 的数据库呢，内置的器件非常的多，但是它主要还是由日本的原器件厂商， 欧美的元器件厂商他们的器件呢构成的。对于国产的器件以及韩国产的器件呢，在 matisim 的数据库里面呢是没有的， iap 九作为一个通用性能的二极管呢， 我们可以去使用日本半导体厂商提供的通用性能的普通二极管来代换，那么我们可以切换到 diots 这个二极管这个群组里面， 这里边呢我们可以找到相应的足，这里边有普通的二极管 dial， 还有吉娜耳机，就是齐纳二极管，也称为稳压二极管，当然这里还有开关二极管，还有发光二极管， 还有光电二极管等等，这个非常的多。那么对于我们这个 r a p 九这个普通性能的二极管来讲呢，我们只要找到 dial 的，也就是普通的二极管这个足呢就可以了，这里面 呢它的型号我们可以注意看一下啊，这里边有 e b h 六二，那么我们也给举个例子，这有个 e n 幺幺九九 c， 其实我们这个呢就很容易区分了，甚至我们可以通过 select a component 对话框里边的 右下角的这个封装啊，厂商信息这些东西我们来判断。那么 e n 幺幺九九 c 呢，它是摩托罗拉公司的一个普通的二极管，那么这是欧美厂商的一个器件了，那么我们还可以找一个 我们刚才在日本的半导体器件的命名规则当中所讲的 e n 四零零系列，这里我们可以找到 e n 四零零幺 g， 那么这里呢我们可以看到对于这个器件呢，实际上欧美厂商这个是安森美半导体，它也生产这个器件的型号，所以呢这种命名 法则，对于日本半导体以及美国的这些半导体器件呢，二极管这种命名法则也是适用的，那么我回到我们这个问题， rap 九到底用什么呢？我们直接使用 en 四零零幺这个就可以了，我们把它放置到这个原理图的图纸上 可以。那么还有一个第二个问题，就是九零幺三这个在教材当中经常出现的一个 npn 型的普通的小型号的三极管，这个型号我们用什么来代换呢？我们可以切换到晶体管这个群组里面，我们找到全 syst 这个群组， 那么这里边呢有非常的多的足，有 b j t 的 n p n 的，有 b j t 的 p n p 的，还有 b j t 的复合管以及达林顿的复合管，那么这有非常多，包括厂商 管这些都在这里边有莫斯管，有 n 型的， p 型的， g， f， e， t 这些都有。那么对于我们来讲，我们想找一个九零幺三的代换型号，实际上呢，这个九零幺三或者是我们国产型号三 d g 六呢， 我们都可以去使用一个叫做二 n 二二二二 a 的一个这样型号的晶体三极管。 那么在 select component 对话框的右下角我们可以看到这个器件呢是欧美厂商安森美半导体提供的，这个器件的性能呢是接近九零幺三和接近三 d g 六的，所以我们在 完成我们具体的实验仿真的时候呢，我们会用这个 rnrrra 来作为我们通常使用的这个代换九零幺三的一个比较理想的型号。 最后一个呢就是这个运算放大器 f 零零七。 f 零零七呢是一个国产的运算放大器器件，它的性能呢接近 欧美半导体厂商的一个叫做七四幺的一个这样的通用的运算放大器。我们可以把数据库的群组呢切换到 analog 这个群组里边，里面呢是一些模拟器件，那么我们找到这个 opamp， 也就是运算放大器这个组， 这个组里面呢有非常多的运算放大器的这个型号了，那么我们刚刚讲我们用七四幺可以去 完美的带换国产的这个 f 零零七这个器件，所以呢我们就直接选中七四幺就可以了。还有一个朋友在私信当中提到了有一个叫做教材当中有一 个 cf 三二四一个这样的运算放大器，我们可以结合刚才啊通过搜索引擎来搜索这个器件的这个方法呢，可以来尝试一下， 我们可以打开百度这个搜索引擎，然后我们直接输入 cf 三二四运算放大器， 然后单击搜索，这个时候呢会给出相应的非常多的关于 cf 三二四这个运放的一些检索出来的结果。那么我很容易找到一条 c f 三二四呢集成块，国外型号有 l m 三二四，那么它是一个四组独立的运算放大器，那么我们通过这个信息呢就很容易获得 c f 三二四呢和 l m 三二四呢是一个近视型号，那么我们切换到 martin 当中，我们在这个 analog 这个群组里面的 o p a m p， 也就是运放这个组里面呢，我们来看一下有没有三二四这个器件，我们直接输入通配符三二四， 再输入一个通配复兴号，这个时候呢我们可以看到这里边有一些是以 lm 三二四开头的，之后我们刚才在搜索引擎当中搜到的一些相关的信息呢，是吻合的，我们这里看一下 lm 三二四 ad 呢，这个器件呢 有摩托罗拉生产的，有 s t 半导体生产的，也有 t i 德州仪器生产的，而且我们通过这个原理图呢可以看到 l m 三二四这个器件呢，它是一个器件，里面有四个独立的运算放大器，那么我们也就可以使用 l m 三二四来代替 我们在教科书中提到的这个 c f 三二四这个器件了，那么我们在仿真中去使用这个 l m 三二四呢，就可以完成我们这个教材当中所要求的这个仿真内容了。 那么这是一个一个器件里边他有四个独立的运算放大器，那么我们配相应的选择一个器件里面使用哪一个片段， 因为他的命名呢都是优一，但是他有 abcd 四个独立的运算放大器，这是我们需要注意的。那么我们的七四幺呢，是一个单运算放大器，我们这里呢可以再回过来看一下七四幺， 它的符号呢就是一个运算放大器的符号，那么它是 u 二，它并没有 u 二 a b c d。 好，本期视频我们就分享到这里， 欢迎大家关注转发我们的频道，我们下次再见。
79天行昆仑
02:12查看AI文稿AI文稿今天我们为大家分享二极管加入当中的一个种类，快恢复二极管，快恢复 二极管指的是二极管的反向恢复时间，那么反向恢复时间呢？我们可以这样理解，我们知道二极管呢具有单向导电性，当一个正向电流流进这个二极管时呢，这个二极管迅速的导通，那么当这个电流迅速的消失时，这个二极管能否 迅速的截止呢？他截止的时间是多大？当这个二极管截止的时间非常的短， 速度非常的快，我们就说他是一种快恢复二极管，这是一个电动车充电器上常用的快恢复二极管，他的型号为 mu 二八六零，我们来看一下他的参数。好，我们 可以看到呢，他的正向导通电流呢是八万，反向耐压呢是六百伏，他的反向恢复时间呢是五十纳秒，这边的一二六零四呢就是就是这个二极管，那么这也是一个快恢复二极管，我们可以看到他的参数呢也是反向恢复时间五十纳秒，他的 反向重复峰值电压呢是四百伏，然后平均的电流呢在五十度， 是呢是六安一个 s f 五零四 g 就是这个二极管，它是一个超快恢复整流二极管，它的 正向输出电流呢是五安，反向耐压呢是四百伏，然后他的恢复时间呢只有三十五纳米，所以说这种呢称之为超 超快恢复二极管。下面呢还有两种快恢复二极管型号分别是 f 二幺零七和 h e 二二零七，那么这两个小个头快恢复二极管呢，在这个充电器上呢，也是应用比较广泛的， 一般应用于见风吸收回路当中的这开关电源，他的工作频率是非常高的，所以这个地方只能用快恢复或超快恢复二极管用，普通的整流二极管在这里是不能使用的。
179生活小修理
05:08查看AI文稿AI文稿朋友们大家好，我是小叔，今天呢给大家介绍一个二极管啊，这个二极管的型号我们给大家看一下啊，上面写着六矮幺零啊，这是一个整流二极管， 首先啥么意思呢，给大家看一下啊，首先这个六矮呢，也是这个是个安啊，这个单位是安，也就是说我们这个阿基馆最大的平均整流电流为六安， 这个幺零呢，最高的就是意思就是最高返乡工作电压是一千伏，他是一种可以将这个交流电啊转变为直流电暖的一个半导体器件，通常呢他包含了一个拼音节，有阳籍和音节的两个端子。 像这个二极管呢，他是在家庭领域呢，用的是比较多的啊，像这个电饭锅和这个什么取暖器啊， 他都会可能会用到这种管子。然后呢这个二极管最重要的特性呢，就是他的单向导电性，在电路中呢，电流只能从他的这个正极啊流入附近流出， 整流二极管呢，就是利用这个 pn 节单向导电特性，把交流电给它变成脉动直流电啊 这么一个过程。然后呢这个整流二极管还有一个最大的整流电流，这个什么意思呢？就是指我们这个二极管长时间工作所允许通过的最大的一个电流值， 他是整个二极管的一个主要的参数啊，也就是说我们选用这个啊，二极管的一个主要一个依据，什么情况下我们选用啊，多大的管子，对吧？下面我们继续啊 讲这个交流二百二十伏啊，他这个半波整流这个电路啊及他的波形。对于二百二十伏的交流电路呢，我们若负载啊，若是负载是这个灯泡的话，电热丝这里是阻性负载，那么通过串联一个 啊，整个二极管可以降低这个负载的电流和功率。然后我们来看一下这个二百二十伏啊，我们这一端啊，一端呢经过整个二极管，然后到这边负载， 然后我们这边一端直接到这里啊，这个负载呢，我们是可以选择灯泡或者电热丝的啊，这实际上呢就是一个半波整轴电路啊，我们看了一下 这个负载呢，可以为灯泡或者电热丝啊，这是祖信负载，然后我们这边二极管是六二幺零， 然后经过这个二百二十伏，经过六二幺零之后呢啊，就是半波整流了，对吧？然后加载负能量的电压就变成了脉动直流，然后我们来画一下啊，他们两个的波形， 然后呢我们先来画一下这个二百二十伏的，他这个这个波形啊， 二百二十伏的波停应该是这个样子的啊， 然后我们再看一下半波整流之后， 救命呀，救命呀， 这两个图呢，我们可以看出来，二百二十伏交流电压，他的波形呢为正形波，那么经过六幺零半波转流之后呢，他的波形只剩下啊，一个半周 加载负载两端的电压呢为脉动直流，其大小是不断变化的，也就是说负载的电流及功率将会变 小。接下来我准备了一个一百瓦的灯泡啊，此时呢我们是不用接这个六二幺零二极管，我们看一下它的亮度， 然后我们再用这个阿基管串点上去，我们再看一下先我们不接阿基管，我们看一下这个灯泡，一百瓦的灯泡是多亮？非常的亮，对吧？ 然后呢咱们再把这个啊线给他拨下来，把这个二极管给他搞上去，接上去我们看一下他这个功率会不会减半。 好了，现在呢，我已经把六二幺零呢这个阿基管接上去了。然后刚才咱们看一下这个一百瓦的灯泡是挺亮的，是吧？ 现在我们介绍的这个二极管，我们再插上电看一下，这应该会比刚才啊，应该是弱一半的。然后我们先插上电源看一下啊，很显然没有之前亮了。

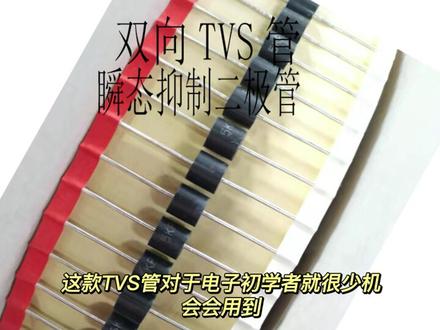

02:13查看AI文稿AI文稿大家好，今天和大家介绍一下二极管， 二极管种类比较多，我挑了几款比较常用的来讲。二极管从外观上来识别大部分如图中所示，区别在于不同型号，不同参数，体积大小有所不同。先来认识一下这款整流二极管，整流二极管在电路上的应用也是最多的， 其中有几个型号只要是有学过这方面知识的都会接触到，比如 e n 四零零一， e n 四零零 4， e n 四零零七。整流二极管的作用就是把交流电整流为直流电， 四个组合为两组，就是相当于桥堆文雅二极管，比较常用的就是这款玻璃封装的，也有塑封的，外观和整 有二极管相同。问压二极管有不同功率和电压，图中是一款二分之一瓦和一瓦的文压管，二分之一瓦电压多少幅是直接写在实物上的，一瓦的是用数字来代替，具体可以参考以下表格。 开关二极管 4148 也是一款使用频率非常高的二极管，它的外观和网牙二极管一样， 食物会直接写 yan4148。 这款 tvs 管对于电子初学者就很少机会会用到， tvs 管也是顺态一直二极管，也有叫顺便一直二极管 有单向和双向之分，图中这款是双向的，单向的外观和整流二极管相同，在本体的一端有一圈银白色，这款双向触发 二极管是相对比较少用到 d b 三，它是一款过压保护的二极管。发光二极管也叫 led 灯，也是我们现在家里或者公共场所都会用的， 图片中只是 led 中的一部分。常见的体积 led 灯除了作为照明使用，也可以做指示灯，马路上的红绿灯就是用发光二极管，应用也是非常广泛。 今天视频就分享到这，谢谢观看，记得点赞！
1138林贰

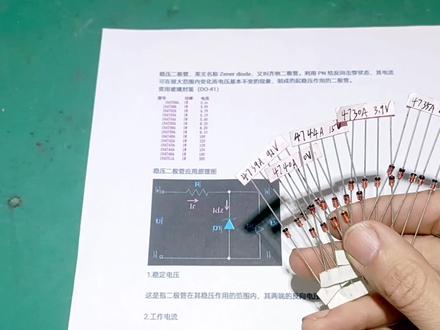

02:35查看AI文稿AI文稿各位网友大家好，今天呢我们为大家分享一下二极管家族当中的一种特殊二极管，稳压二极管，那么稳压二极管呢，以这种玻璃封装形式的比较常见， 他们的这个命名规则呢，也是遵守美国电子旗舰协会的一个命名规则的，就是由一恩打头的，比如说一恩四七三九，一恩四七四零等等。 电压二极管呢，又叫齐纳二极管，是利用平音节反向击穿状态，其电流可以在很大范围内变化，而电压基本不变的现象制成的 起稳压作用的二极管。所以电源的正极要接稳压二极管的负极，电源的负极呢要接稳压二极管的正极， 这个呢是一个串联于稳压二极管当中的一个限流电阻，其作用呢是为了防止因为电流过大而损坏这个稳压二极管。这边呢是一个负载工作，原理是当正向电流通过限流电阻，然后 流经这个稳压二极管时呢，会反向击穿这个稳压二极管，当然这个击穿呢指的是一种软击穿，不是物理损伤性的击穿。那么会在这个稳压二极管的两端呢，形成一个 基本固定的一个电压值，端的电压提供给这个负载。稳压二极管时，有这么几个参数，一个首先当然是他的稳定电压，这是指稳压二极管在 稳压作用范围内的一个值，超过这个值呢，这个稳压二极管可能就会失去他的稳压作用或造成这个物理性的损伤。还有一个就是工作电流，也就是说流经这个稳压二极管的反向击穿的基础性电流， 如果流经稳压二极管的电流比较小呢，那么他的稳定性就会变得比较差，但是如果电流过大，又容易因为这个稳压二极管温度过高呢，而造成物理性的损坏。 然后还有一个参数呢，就是最大工作电流，一个呢，就是稳压二极管的功耗问题，他一旦有一个稳定的电压值之后，他流过的电流呢，也是固定的， 必须是在这个功率允许范围内的，如果流经的电流过流，那么他的功耗增加，会损坏这个二极管。
166生活小修理
01:26查看AI文稿AI文稿贴片二极管上的私印字母代表什么意思？如何根据贴片二极管上私印符号确认型号？ 贴片二极管私印标识符号是由图形、加字母、加数字等组成的。众所周知，二极管种类范围极其广泛， 具体种类有， tvs 二极管、 esd 静电保护二极管、稳压二极管、整流二极管、消特极二极管、开关二极管、快恢复二极管等等。 不同的二极管有时封装形式都是一样的，所以单单根据标识符号而没有实物图片的话，是很难确定型号的。接下来以福恒盛供应的消特机二极管为例，列举一些比较常见通用型号的消特机私印标识符号 好， s s 十四一安四十伏 s s 十六一安六十伏 s s 二幺零两安一百伏 s s 二二零两安二百伏 s s 三四三安四十伏 s s 三幺零三安一百伏 从这个规律大家也可以很清楚地看出，这一类的比较简单，但是因为各个厂家的命名私印有区别，有私印或者有参数找不到型号也可以问 傅恒盛电子主做的是全系列二、三极管，配套电阻电容，可以提供样品测试。
90福恒盛电子
03:45查看AI文稿AI文稿网友大家好，受评论区一位网友留言的启发，我觉得有必要跟大家分享一下电子元件它的命名规则，那今天呢我们来分享一下二极管的命名规则。 好，我们拿到一个二极管呢，其实会看到它上面呢是标有型号的，只是由于这种玻璃封装呢，它上面的型号我们辨识起来呢有些困难， 但是如果我们了解他的命名规则呢，还是可以辨识的，前面这个呢是一个数字一，然后第二位是 n， 也就是 en， 再看四七四 三 a， 那么这个稳压二极管的型号呢，就是 en 四七四三 a， 那像这种 en 几几的呢？他遵循的是美国电子工业协会的一个命名规则， 前面的这个数字一代表拼音节的数目只有一个拼音节，那自然就是二极管，这个 n 呢是美国电子工业协会的注册标志，后面的四七几几几是他的一个在美国电子工业协会登记的一个序号， 我们可以根据这个数字呢来来查找他对应的一个稳压值，比如说这个 en 四七四三 a 呢，是一个十三伏的稳压二极管，那么这个稳压二极管呢，我们看的不是太清楚，我们可以再找一个 个头更大一些的二极管来看一下，再来看一下这个二极管，他上面的型号呢，我们就可以看的非常清楚了，一恩五四零八，那么有关这个二极管的详细的参数，例如说他 的耐压值是多少，他可以承受的最大的电流是多少，是一个什么类型的管子，我们都可以根据这个英文五四零八这个型号呢来进行打造，当然我们前面列举的这两个管子呢，都都是以煤产电子元件命名规则， 那么除此之外呢，当然还有我们国产的电子元器件他的命运规则，但我手里呢没有这个东西是国产的二极管，我们看到的应该是这样的，是二 dk 多少多少，或者是二 cp 多少多少，那常用的呢？还有日产的和欧洲产的 电子元器件，那么日产呢是这样的，它的第一位呢也是数字一，代表平原结的数目。然后第二位呢是 s， 代表的是日本电子工业协会的 一个注册标志啊，后面呢就是跟着这个注册的序号，就是说电子元器件它的产地不同呢，命名规则也各异。那么除此之外呢，还有一些其他的命名规则的一些管子，比如我们来看这个， 我们可以看到他前面呢是前面两位呢是字母 s、 f， 后面呢是五六。 那么这个 sf 呢，代表的是超级快恢复的意思，是他这个英文简称走字母，然后数字呢代表的是他的序号，这个 g 呢代表的是 gpp 芯片的意思， 也就是说呢，这是一个超快恢复二极管。这个个头小一点的二极管呢，同样是遵循了前面二 管的命名规则的方式，就是我们可以看到前面呢是一个字母 h， 后面是一个 e， 然后是一个二二零七。那么前面的这个 h、 e、 r 呢，是萧特基二极管的一个英文的缩写， 后面的二零七呢是他的一个型号，也就是说呢，这是一个消特机快恢复二极管。
296生活小修理

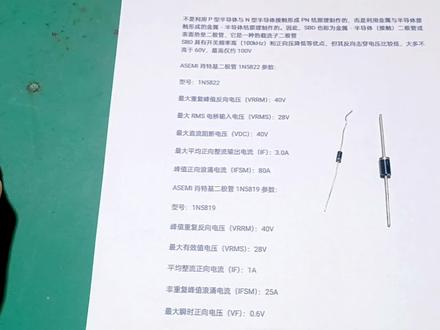

02:05查看AI文稿AI文稿大家好，今天我们继续分享二极管的种类及应用，那么我们在上期的节目当中呢，为大家介绍了几种常用的低频电路当中的整流二极管，今天我们为大家介绍两种高频整流电路当中使用的 整流二极管，这两种二极管呢是消磁机二极管，消磁机二极管从外观上看呢，和我们普通二极管呢并没有什么区别，但是它的内部呢， 我们知道二极管是由一个 p n 结组成的，也就是说呢，一般会有一个 p 结，一个 n 结，但是萧瑟基二极管呢，不是这种 普通的平结，而是一边呢是由这个金属组成的，一边呢是由半导体组成的，所以说呢，他也称为金属半导体接触 二极管。那么这种二极管呢，他就具有一个频率高，然后正向压降比较低的特点，但是他的反向击穿电压比较低， 大多不高于六十伏。说像这个型号为一恩五八二二的小太极二极管，他的最大重复峰值反向电压呢是四十伏，然后他的 这个最大平均正向整流输出电流是三安，可以承受的，这个浪涌电压呢是八十安， 这个个头小一点的，他的型号是 en 五八幺九，他的耐压呢也是四十伏，他的输出电流是一安，然后他的这个非重复峰值浪涌电流呢是二十五， 那么比上面的这个 en 五八二二呢，他所承受的这个浪涌电音电流呢要小很多。我们说了消射机二极管呢，是一种高频低压整流耳机管，他的工作频率呢一般在 一百千赫兹左右，这比例如说 en 五四零八只有一千赫兹的工作频率呢？要高很多。
133生活小修理

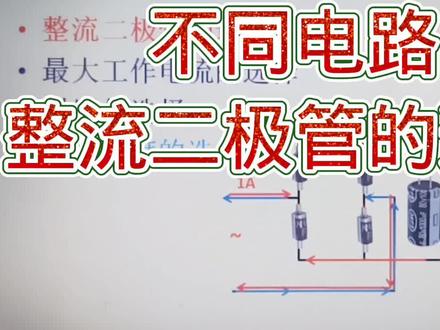

08:51查看AI文稿AI文稿怎么选择整流二极管呢？有两个参数是必须要考虑的，一个是整流二极管的最大工作电流，另外一个就是整流二极管的反向耐压， 如果是在高频电路还要考虑，他要选择快恢复二极管有滤波电容的整流电路。整流二极管的最大电流会比平均电流大三倍以上， 如果这里是二百二十伏，输入瞬时电流会很大，所以通常情况整流二极管可以选择不小于三倍整流电流的整流二极管。比如像这个一安的 电流，每个二极管通过的是一半的电流，也就是零点五安，那么可以选用不小于一点五安的整流二极管，比如说一点五安、两安、三安都可以。 如果是二百二十伏的输入，因为二百二十伏的线路内组是很小的，他在给绿波电容充电的时候可以产生很大的电流，所以这种电路建议 整流二极管的最大工作电流最少在整流平均电流的五倍或者五倍以上。比如像这个零点五安的整流电流，可以选用二点五安或者 大于二点五安的整流二极管。这个整流电路是某一台电视机的整流电路，二百二十伏输入 四十二寸的电视机，它的功率一百零五瓦，二百二十伏，一百零五瓦，大概的电流就是零点五安，可是这个桥堆它的最大工作电流 是很大的，他的型号是 ts 六 b 零六车，查得他的参数， 峰值反向电压一千伏，最大正向连续电流四点五安，最大浪涌电流，也就是短时间的电流可以达到 四百五十安。而他的平均工作电流，刚才我们说了，就只有约零点五安，选用了这个将近十倍的最大工作电流。再看这一个，也是液晶电视的 桥式整流输入二百二十伏整流输出桥堆的型号二 s 幺五零六 m， 查得他的资料也是一千伏的，那样四点五安的最大工作电流，这个最大工作电流将近是他实际平均工作电流的十倍。 所以在接二百二十伏的桥式肿瘤中，建议最少不要小于五倍 的工作电流。如果是用变压器供电的，由于变压器有一定的内阻，他的整流电流短时间的工作电流 会比较小一点。但是选用的桥堆或者是整流二极管，他的最大工作电流也不要小于 实际工作电流的三倍。比如说他的工作电流一安，那么我们最少选用三安的桥堆或者是整流二极管，这样呢就比较安全。 那如果是一安的工作电流，能不能选用两安的桥堆或者整流二极管呢？是可以用的， 但是他容易坏，就相当于一个人他的最大负重是二百千克，两百公斤，你让他在日常工作中按一半的重量一百公斤来长期工作， 那也是很累的。像这种呢，平均工作电流也就是约零点五安，但是他使用到四点五安的桥堆， 主要的目的就是让他轻松工作，不容易坏，毕竟他是整机电流经过的地方，他一旦坏了，就整机不工作了，就相当于让一个人负重轻一点，可以轻松的前进。再来看耐压的选择， 反向耐压的选择，输入了交流电，通过整流滤波以后，滤波电容上他是有根耗二倍的电压，也就一点四幺四倍的电压，算是小于一点五倍的峰值电压将在这个电容上， 然后考虑二极管的承受电压余量两倍，总共就是输入电压的三倍， 二极管的耐压可以选择是输入电压的三倍或者三倍以上，这样是比较安全的。那如果是输入二百二十伏， 按三倍来算，他应该是六百六十伏的那样，那选用六百伏的那样行不行呢？当然是可 可以的，有些设备是按这个耐压来选定的，只是说反向耐压越高，他的反向漏电就会越小，故障率就会越低。 所以电视机里面输入的虽然是二百二十伏，但是经常都会用到反向耐压一千伏的桥堆或者是整流二极管。就算是低压整流电路，使用一千伏的耐压也是无妨， 就像很多整流电路，低压的整流电路他也用到一 n 四零零七他是一千伏的那样，毕竟他比六百伏的八百伏的也贵不到哪里去。再来看 整流二极管恢复速度的要求，对公平的整流是没有这个要求的，但是像开关电源输出这一边，他的工作频率是比较高的，不能使用普通的整流二极管。 普通的肿瘤二极管放进去很容易发热，因为它的频率比较高，一个脉冲让它导通以后，要求快速的截止。对于恢复的速度，其实 首选肖特级二极管，他这个符号有点像稳的二极管，但是不一样，你看这里是弯回来的 稳压极管的符号，这个地方是斜的，开关电源的输出端基本上都是使用消特机二极管来进行整流， 他虽然不叫做快恢复二极管，但是其实他的恢复速度比快恢复二极管还要快， 快恢复二极管他的恢复速度几十纳秒以上，肖特级二极管恢复速度一般小于十纳秒，但是他有个缺点，纳压不高， 常见的也就是几十伏的那样。对于开关电源这种输出电压不是很高的， 但是工作频率比较高的刚好合适。还有直流转换模块，比如说升压模块或者是降压模块，通常他们的输入或者输出的电压都不超过四十伏，用肖特机二极管 刚好合适。他经常用于电压不高的麦宽调制的直流转换电路，但是像 pfc 电路这种，他的输出电压比较高，用萧特机二极管是不行的， 就要用到快恢复二极管，他能适应高频工作，也能适应比较高的电压，不能使用普通整流二极管来代替。
632黄超想

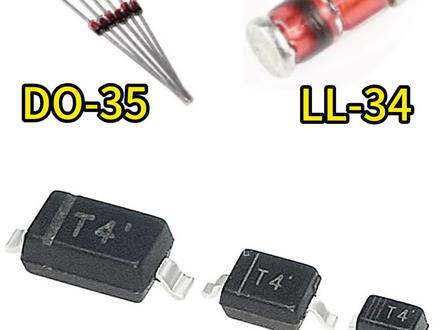

01:16查看AI文稿AI文稿开关二极管， e n。 四幺四八开关二极管是半导体二极管的一种，是为在电路上进行开关而特殊设计制造的一类二极管。 它由导通变为截止或由截止变为导通，所需的时间比一般二极管短，常用型号为 en 四幺四八等。 开关二极管从截止高阻状态到导通低阻状态，这时间叫开通时间，从导通到截止的时间叫反向恢复时间，两个时间之和称为开关时间。 一般反向恢复时间大于开通时间。估在开关二极管的使用参数上只给出反向恢复时间。开关二极管具有开关速度快、体积小、寿命长、可靠性高等特点，广泛应用于电子设备的开关电路、简拨电路、 高频和脉冲整流电路及自动控制电路中。 e n。 四幺四八 d o。 杠三五玻璃管直插、 l l。 四幺四八玻璃管贴片、 e n。 四幺四八 w s o d。 杠一二三、 e n。 四幺四八 w s s o d。 杠三二三、 e n。 四幺四八 w t s o d 杠五二三等。有需要样品可以免费提供福恒盛电子。
67福恒盛电子
06:48查看AI文稿AI文稿大家好，这里是电子技术实验，今天我们介绍这样一个旗舰，大家看。呃，第一个型号是一点五 k 一三零 a， 这个型号是一点五 k 一三零 ca。 呃，这两个我们看非常像二极管，其实他就是二极管，但是这种二极管呢，是一种特殊的二极管， 我们叫做顺台益智二极管，又叫做顺台二极管，简称就是 tvs， 它的符号是 tvs。 顺台益智二极管呢，呃，有单向顺台移植二机关，就像这种情况，还有双向的顺台移植二机关。 呃，生态移植二极管呢，他是一种呃能效非常高的保护器件，就是当他两端的电压，比如说这是单向的啊，这一端接一个正极，这一端接负极的话， 那么这一个单向的生态移植二极管，如果超过他的呃移植电压，那么这个二极管呢，就会由高阻胎变为低阻胎。比如说 这一个是三十 a 的，他的生态移植电压是三十伏，如果在他的引起家超过三十伏 的电压，那么这一个二极管就会瞬间倒通，电流很快从他的阴极流到阳极。生态移植二极管呢，非常类似于温压二极管，就像这种单向的，非常类似于我们使用的温压二极管。生态移植二极管呢，在高反压的作用下， 他能够以很快的速度，这个速度啊能够达到十的负十二次方，这一个量级，瞬间 由高阻胎转为低阻胎。比如说当这一个损胎一至二极管所加的电压如果超过三十伏，那么这一个二极管立即就会在短时间内导通，瞬间电流可以达到几十安甚至上百安，那也就是说这一个损胎二极管， 他可以在短时间内吸收掉非常高的高能量的高压脉冲啊，保证输出的电压是是在他的最低击穿电压和最大电压之间，从而能够保护后继电路。 顺台益智二极管，他是一种防浪涌，防高压脉冲的保护器件。我们下边的简单划一下他的应用电路，他一般应用在 输入端，假设输入端的电压是二十四伏的，单向的生态移植二极管来说，如果输入的电压出现有一个高于，这是二十四伏，如果突然出现一个高于二十四伏的间脉冲电压，下载到输入端的时候，由于这一个生态移植二极管呢， 具有较强的损胎吸收能力，高于三十伏的电压，这一部分就会被他倒通， 从而使后机输出的电压呈现这种情况，这个接麦处的上端部分呢，全部被削尖了，那这样这个输入的电压 最大也就是达到三十伏，从而保护了这个候机的电路。在这里他就相当于一个守护神一样，当高于三十伏的电压时，他会瞬间倒通，可以承载 较大的损失功率。移植输入端的电压间脉冲起到了一个保护作用，免受这个高压间脉冲和大能量的冲击， 从而保护好几点了，我换一下他的符案特性，单向生态移植二极管的符号是是这个样子，他和文压管的这个符号是一样的啊，正向的时候啊，他和一个二极管一样的，反向的时候， 达到反向电压的时候，他立即击穿，电流急剧增加，在这个位置叫 vbr， 这个电压呀，就是最低的反向击穿电压，在他的最大电流这个位置，就是他的最大的一亿支电压，我们用 vc 表示， 也就是可以移植的门线电压是最大，是 vc， 他的福安特性曲线我们看了，和文压 二极管是非常相似的，但是和文雅二极管还是不一样的，因为文雅二极管的反向控制电流啊，非常小啊， 生态抑制二极管，他的反向击穿的舒适电流可以达到非常高，几十安，甚至上百安， 所以他有较强的肩缝能量吸收的特点，这是单向的生态移植二极管。那么双向的生态移植二极管呢？就相当于两个单向的生态移植二极管的串联，这个串联的形式有两种，第一种就是这种情况 啊，第一种是这种情况，第二种是这种情况啊，这两种情况啊，都是一样的啊，这样就 能够在正向和反向时都能够达到吸收的作用，他的符文特性是这个样子，左右两侧是对称的啊，这个位置就是 他的最低击穿电压啊。 vbr 一般就是他的规格上边的这一个参数，这是三十位的，这是双向的，那么不管是正向加三十伏电压，或者反向加三十伏电压，他都能够开始导通啊，那么当他达到最大的电流时， 这是反向最大电流，这是正向最大电流，这个时候这个电地方的电压，这是最大门线电压，这是 vc 在一个较大的电流变化范围内，他两端的移植电压呀，基本上是差别不大。我们就以三十这一个单向生态移植二极管为例，我查了他的规格书， 他的最小击穿电压就是 vbr 是二十八点五伏，他的最大的也就是 vc 最大的门线电压是四十一伏。哎，也就是说这样的一个生态移植二极管，他可以把高于二十八点五伏 电压控制在二十八点五到四十一伏之间，从而使后期电压不至于超压而损坏，起到了一个保护的作用。生态移植二极管他不能够代替温压管，原因是，第一，他的成本比温压管要高，第二，他通过的电流 比稳压二极管高的多，但是他的稳压氛围啊，没有这个稳压管精度高，因此从稳压的精度上来说，那么生态移植二极管是代替不了稳压管的，那同样稳压管也代替不了 这个生态移植二极管。今天我们大致讲了一下这个生态移植二极管，他主要就是一个保护期间。好，今天的视频就到这里，感谢大家的收看，再见！
963电子技术实验
