a系列滚子链的基本参数和尺寸表
大家好，今天要给大家分享的是如何区分 a、 b 系列短结局滚子链条机密滚子链分为啊 b 两大系列， a 系列是符合美国链条标准的尺寸规格， 一系列是符合欧洲以英国为主链条标准的尺寸规格。相互之间除结局相同外，其他方面有本系列自身的特点。主要区别为，以 a 系列产品内链板与外链板厚度相等，通过不同的调试取得进强度的等强度效果。 一系列产品内链板与外链板调试相等，合，通过不同的摆动取得近强度的等强度效果。二、同档的链条坡段在赫值比较高， b 系列除十二 b 规格低于十二 a 外，其他规格抗拉载赫均高于同档的 a 系列。产品。结构特点，链条由内链板、滚子和套筒组成的内链结与由外链 版消浊组成的外链结交替矫健而成。产品选用可按功率曲线选用锁饰链条规格，如按计算选用时安全系数应大于三倍。想要了解更多，记得点赞加关注哦！
粉丝2045获赞3416
相关视频
09:56查看AI文稿AI文稿轻松学极限每日小本科各位老铁粉丝大家好啊，那么本节课呢，我给大家分享一下这个滚字链的选型问题啊。嗯，首先我们要了解一下这个滚字链的型号啊，他是怎么表示的啊？大家看我们的滚字链呢，一般是表示方法是一个数字加一个字母啊， 我先说数字，数字呢就说，哎，你这滚字是多大啊？从零八到四十八一，当然了，还有零六的，零六的应该是没有 a， 应该是 c， 咱们待会回去啊，那么号越大，说明这个滚字他越大，他的承载能力呢，也越强啊。那么不同的这个 不同的这个代号啊，代表的是他的结局不一样，那你想这滚线越大，他的结局肯定越大啊，这都是成正比的啊，比如这个零八 a 的链条是吧，他的结局是十二点七幺零 a 是十五点八七五幺二， a 的呢是十九点零五，这有没有什么规律？我说一下啊， 咱以十六为基准，代表的是一英寸，一英寸正好是二十五点四毫米。好，如果是十 a 的怎么办呢？ 就用什么？就用十除以十六，哎，再乘以二十五点四就可以。如果是零八 a 的，就用什么八除以十六，再乘以二十五点四就可以。哎，如果是二十四 a 的就是二十四，除以十六，再乘以二十五点四 啊，你就可以算出他的积蓄啊，当然了，如果说啊，你不想计算啊，看这样一个表格也也会更直观一些。那当然了，咱们这个链条呢，一般分为这个 a 系列的和 b 系列的。 呃，这主要是呢，因为他这个标准不一样，你看啊， a 是这个美标的标准系列， b 是英标的标准系列， 但是比如同样的，呃，这个幺六 a 和幺六 a， 他们的结局是没有变化的，但是说呢，这两种链的规格 不一样，他不能，你不能说一个 a 的链轮配一个 b 的链条，这是不可以的啊，我们需要注意这些问题啊，了解了链条的型号，那么接下来呢，我们就看一个链条的选型计算案例，大家看，嗯，设计要求啊，负载一百公斤啊，速度零点五米每秒输送的长度三米， 这个滚子链的摩擦系数就是滚子链链条是吧？这个管子和这个导轨，咱导轨昨天都讲了，对吧？是这个耐磨条啊，他是零点一五的摩擦系数启动时间 啊，零点二秒什么意思？就是说你这一就是你这一个重物放上去，他不可能瞬间就就给你输送走，哎，他需要一定的这个启动时间， 像这种三相一部电机呢，你放上一瞬间，你会发现呢，这个电器明显会慢一些，可是这个电机啊，明显会制一下 停止这个时间呢，就或者减速，这个时间你不能让他太长，这个时间太长的话就是容易使电机堵塞，所以说我们呢，在这种情况下，他，因为他，因为他跟这个软启动不一样，他不是通过这个变频调速的方式去启动，你不能给这个太长时间，因为他一直是电机，一直是转的，对不对？你这个重，啪，突然落下，落，落下去 啊，你瞬间这个负载变大了啊，所以说呢，不允许这个负载呢，他的这个启动时间太漫长，否则容易堵，这就是这个意思啊，那么接下来呢，我们具体看一下啊，选型计算的过程啊。嗯，首先啊， p 等 f 乘以为以上见效的，咱都知道，对吧？ 那这个 f 呢，等于惯性力加上摩擦力，很多人选型的时候就忽略了这个惯性力啊，因为这个重物呢，他要从零速度啊，加速到你想要的那个速，是吧？啊，在加速的过程当中， 这个链条需要提供这个惯性好，那么带入数值啊， 一百公斤乘以两点五米每秒平方，怎么来的啊？零点五速度是零点五米每秒，比上零点二的零点二秒的加速时间就等于二点五，加上 mio mg 初中物理，咱们都会等于四百牛，然后再用拉力乘以速度比上机械效率等于二百三十六瓦， 但这个功率呢？啊，是你的这个理论上的功率啊，我们要用这个理论上的功率乘以两个系数啊，这两个系数呢，分别是工况系数和这个和这个尺数系数啊，什么意思呢啊？这个表格就从映客语中去扒下来的 啊，因为我们这种使用要求呢，他就是就转起来了，之后呢，他他他一直在转，他不是一个主动去平凡起，不是这样一个要求， 所以说呢，我们给他的是平稳运行中的这个最高的安全系数啊，工况系数一点三，好吧。啊，那么 f 二是什么呢？是尺数系数，你二，你是二十一尺，二十一尺，你给他做一条线 过来，你碰到这条细线之后平移，对不对？平移之后，你看这是多少一，一一点一，一点二，一点三，一点四，一点五，对不对？好，你这个位置是一点二，所以说 f 一是一点三， f 二是一点二，得到了三百八十六瓦， 那么这个功率呢？就是你待会去查表的是用的功率，但是人家这个是千瓦为单位，你得给换算一下，咱们这这都是后瓦，咱们待会再看。 然后呢是转速，哎，转速呢？等于什么？等于限速度，要求的限速度比上尺数乘以结局对不对？二十一尺，哎， 每一尺的这个结局是十二点七啊，就是说白了就是限速度除以周长啊，你除以这个派例也可以，都没问题，是吧？算得到结果再乘以六十，因为立分钟是六十秒，对不对？你下面这个表格的单位就是以什么钻这个钻每分钟为单位啊， 所以说你得乘以六十啊，得一百一十二钻。好，那么接下来呢，一个是三百啊，一个三百六十八啊，一百一十二，好，我们到这个表格中去找，三百六十八， 也就比这个零点三五高一点啊，高一点吧，比如说在这个位置三百六十八，横轴一百一十二，差不多在这， 你看八号链就可以使，如果不，如果你算的到的结果八号在十号链怎么办？那你需要 换一个数十，谁呀？哎，你得把这个结局给换，换成十号这样的结局，然后呢，重新定一个转数，然后再去查标， 现在是这个练的型号确定了，其实你已经解决了百分之八十的问题啊，剩下这些计算过程，其实你可贵，可不贵， 就是说什么意思呢？什么初定中心局啊，然后确定这个结束啊，我告诉你，我这一系列操作到底在干嘛？说白了就是根据你的使用要求对不对？好，咱先定一个初定中心局，就是说， 哎，你这个三米的长度需要多少节？需要多少节？就这样说吧，你的中心距是三千三千毫米，对不对啊？你这个链链轮是这个二十一尺的链轮 啊，那么你用多少钱的链条能把它绕一圈啊？就是在解决这个问题，其实你在设计的时候，一般都会有一个账紧，对不对？所以有账紧 那情况下，你一般不要就根本就没有那个必要算这么复杂。因为账紧呢，他一定程度上这个中心局、中心局都是可调的，所以你多几件少几件其实都不是问题。 那实在不行，哎，多了多了咱就拆，少了咱就补，那肯定能搞出来就是了啊。那我就说一下啊，整个计算过程到底怎样去理解啊？这是毫米为单位的送回去，你应该把它换换，算成什么？以结束为单位的送回去， 是吧？你不能说我要多长多长的这个链条，我要准确多少多少毫米的链条，这不可能，你只能说我要多少多少结，他大概在这个三千毫米左右，对不对啊？那多少结呢？啊？你就用这个三千比上结局吗？也就是二百三十六结， 这二百三十六节怎么理解？说白了，你这个链条有四部分，组成两段圆弧，两条直线， 你这二百三十六是其中一个一条直线吗？对不对？你得用两倍的二百三十六是吧？乘以二，再加上谁呀？再加上二十一是吧？因为你这个链轮是二十，就这么简单，最后就得出来你这个链条应该是多少钱， 那在这个条件允许的情况下，我们需要这个链条的结束，为什么呢？为五速，为，如果算都是激素，你给他怎么样？你给他再加一，加一下或者减一下都是可以的 啊。然后再根据你算得的这个最终的结束，你再确定一下，再反推这个中心区怎么推？再用它减去二十一，再除以二就完事了。比如说 我，我是四百九十三，四百九十二节，对不对？我为了让他是偶数的偶数节。为什么是偶数节？可能有人不知道啊，因为咱们练轮的大部分情况下是激素， 所以说这个链条是偶送的，链条是偶送。有两个好处，第一就是说咱不需要他介入到一个叫做过渡链接的一个东西，就什么意思啊？说多了咱们看一下，呃，这就叫过渡链接， 如果是个激素，他就有这样一节一条，他容易产生一种激素，你就过度节，容易坏。所以说咱们一般链条色手术无数结束，链条色手术裂轮就在激素，为什么呢？就说只有说链轮是激素链条色手术，哪怕就是说你链轮上有某一个裂缝或者是缺陷， 你如果是偶数配偶数，那你就说那一截链条，他永远和那一尺捏合，就会把这个缺陷给放大 啊。根据这个等寿命原则呢，我们尽量让这个条件允许的情况下，链轮式激素链条手速啊，这个我得提一下。好，那么我现在呢？给他取个 呃，四百九十二怎么办？减去二十一，这，那么减去二十一之后，你再除以二就是什么？就是中心区，能理解吧？ 这不是四段组成的吗？一段两段两个圆弧减去二十一，就是把那两个圆弧的减掉了，再除以二就是中一局 啊，这是你的一个设计，设计总地区结束战斗啊，那么至于那么多的计算，没有必要啊，这整个计算过程就是我说的这个道理啊。那么本节课内容咱们先分享到这里，喜欢我们课程朋友们可以继续关注。好，感谢大家。
553教学时长两天半的张老师
00:47查看AI文稿AI文稿我们用到的滚子链一般有两种规格，比如零八 a 和零八 b， 那你知道 ab 的区别是什么吗？能不能互换使用呢？今天我们就来阐述阐述。首先两款链条结局都是十二点七毫米，但是采用的标准不一样， 零八 a 是符合美国链条标准的链条，零八 b 是符合欧洲链条标准的链条。相互之间除拮据相同外，其他方面都有自身的特点。比如大部分的 b 系列链条的滚子直径和消轴直径要大于 a 系列链条， 所以大部分的 b 系列链条的抗拉强度要大于 a 系列链条，以及在链板厚度上面也有所区别。换句话说就是除了拮据一样，其余尺寸都有所差距，所以配用的链轮也要适配，不能互换使用。关注我，带你了解更多机械知识！
1127秦牧聊机械
00:54查看AI文稿AI文稿滚子链由内外链结互相角接组成，组装内链结石，内链板与套筒之间过硬配合， 套筒与滚子之间采用间隙配合。组装外链结石，外链板与消轴之间过硬配合， 销轴与套筒之间采用间隙配合。 在滚子链中，相邻两个销轴的中心距称为洁具。滚子链的洁具越大，链条各零件的尺寸就越大， 链条的承载力越强。犹豫润滑时，转动链条，将链轮尺和链结完全浸没在润滑之中。
1299慧阳科技
08:22查看AI文稿AI文稿solid works 麦迪插件的滚子链传动设计实力力用 p 等于五点五千瓦， n 一等于一千四百五十转每分钟的电动机通过练传动驱动液体搅拌器载和平稳传动比 i 等于三点二， 首先激活麦迪电轮设计插件，他默认的就是滚子链设计。一、选择排速为单排，排速系数 km 自动生成。 二、选择 a 系列链条。三、输入小恋人，此数二十三。四、输入大恋人，此数七十三、系统自动计算传统比五、输入传递功率。六、点击 f 一，选择功放系数，在弹出的对话 画框中选择一点零，点击确定退出。七、输入主动轮转数 n 一等于幺四五零 八，点击 f 二，弹出小恋人。此处系数选择框，系统会自动填入数值，点击确定退出。 九、点击查询图中焦点位于零八 a 和幺零 a 交界处，设计时应尽可能选用小结局，所以我们点击零八 a 的图形区域，然后点击确定退出。 十、输入出定中心距为四十倍，拮据系统计算出实际练成结束。十一、默认值可手动修改，保证松边有合适垂度， 取值范围在下边有显示。十二、默认值可手动修改为轴上作用力系数 f 五、 取置范围在下面有显示。系统会计算出所有参考数据以供我们设计使用。因为这个插件生成的链轮和链条比较丑，因此不用此插件生成模型。 链轮使用烧裂的沃克斯自带的 tobox 插件生成链条使用链条设计红程序生成需要红程序的私信我获取。 特别说明一下，这里采用的是极限功率 pmax 算法，而我们手工计算的方法是采用特定条件下单排链条传递功率 p 零与额定功率曲线图的极限功率 进行对比的方法，二者计算方式不同，但结果基本一致。下面我们来实际操作一下，点击新建零建， 点击恋人设计的图标， 激活了麦迪电轮设计插件，他默认的就是滚着练设计， 首先我们选择排数，他默认的就是单排，我们不再修改，然后选择类型，默认的也是 a 型。接下来我们输入小恋人尺数二十三， 大量零，此数七十三，输入传递的功率五点五， 点击 f 一，选择公框系数，选择一点零，点击确定退出， 然后点击 f 二，系统会自动填入数值，点击确定退出，输入转数幺四五零， 点击查询， 我们选取零八 a 的区域，点击一下，点击确定退出， 我们输入初定中心距为四十倍的洁具，系统会自动计算出实际的练堂结束，这里的数值我们可以手动修改，也可以用它的默认值， 这里的是走上作用力的系数值，我们直接用他的默认值即可。 接下来我演示一下图 box 插件生成练轮的方法。首先点击设计库，点击图 box， 点击现在插入，如果你已经插入了，可以直接选择，我们选择 iso， 选择动力传动，选择练轮，在这里面点击这一个短逻辑滚柱链， 点击右键生成零件， 这一个链数，我们选择零八 a 杠幺， 此数我们输入二十三， 电轮类型，我们选择 b 型， b 型是后面带凸台的这一种 骨直径是这一个凸台的外径，我们输入六十，总长度，我们输入二十五，他是列轮的这一个面到后面凸台的中指面 标成轴直径，我们输入三十八， 然后点击对号，他就完成了这一个恋人的剑魔， 但是这一个恋人是知足状态的，也就是你针对他的任何修改都是无法保存的， 再次打开将会清零，所以我们要断开他的强制链接。最简单的方法就是另存为 stb 格式，我们保存一下，点击文件另存为， 我们输入一下他的名字，零八杠二三，然后选择零件类型为 stp， 这个二零三和二幺四都无所谓，随便点击一个， 点击保存，我们关闭这一个零件， 打开我们刚才保存的 stp 文件，然后我们 点击文件，点击保存，再次保存一下，他就保存了零件格式了，然后我们可以对这一个链轮进行任何的修改，包括这一个开槽打孔之类的，你再次打开，他不会退回的。 下面我演示一下链条红程序的使用方法，点击新建，点击零建， 点击工具，点击红，点击运行，找到我们红程序的文件夹，然后选择红程序， 选择练号为零八 a， 排数为单排，输入小练轮尺数为二十三，大练轮 此数七十三。然后我们输入中心句五百一，点击下一步， 系统会根据我们输入的中心句进行调整，让他保证是这一个偶数结，我们记一下这一个中心句总长度和结束的数据，以便我们装费时好利用。点击确定， 这样系统就完成了对链条的建模， 我们点击保存就可以了，装配时直接可以拿来用，这一个链条生成的比较细致，比较逼真。
361机械师天堂

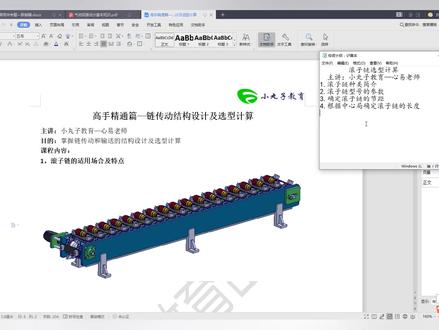

09:47查看AI文稿AI文稿各位同行大家好，欢迎来到小丸子飞镖机大讲堂，我是新老师，那么很高兴本节课又与大家见面了，那本节课新老师给大家分享一下滚子链的种类， 它的使用用途，以及滚字链的一个选型计算问题啊。首先说一下这滚字链它都有哪些用途呢？啊？滚字链的用途啊，有很多，你可以用来传动是吧， 也就比如一个小链轮，一个大链轮啊，你做一个一比赛的传动笔啊，实行一个减速好吧，或者是起重，你像叉车啊，就是这种起重方式对吧？他相当一个动花轮，那么下面是一个液压缸好吧，起重 或者呢可以用来输送，好吧，像咱们这台设备啊，他就是一个滚子链输送线，那那么假如现在你有这样的一个设计任务是什么呢？好，人家客户要求你这个输送线输送长度是三米对吧？ 好，输送速度告诉你是零点五米一秒啊，这都是客户要给你的，以及你负载的这个总重量，你看这上面有载具有这个定级专子啊，假如是一百公斤， 那么你能不能设计出这样一个列时中线，就说你怎么去确定这链的长度，他有多少节对吧，以及他这个节距应该是多大，也就是说他的型号 啊。那么想要了解更多内容，朋友啊，可以加一下我们屏幕上的 qq 群，每晚八点止步课堂，与您准时相约，为您指点迷津， 不见不散。好，现在我们继续讲课。首先呢，给大家介绍几个滚子链的型号啊，大家看这滚子链分 a 系列， b 系列的啊，就是欧标美标的啊啊，一般都是 a 系列美标的好吗？啊，咱们看 零八系列的滚子链好，那么他的这个洁具呢？是多少？就说两两节链之间的距离吗？对吧？就洁具是二十啊，这十二点七毫米， 好吧，那么这边是他能承受的这个拉力了什么的，这个咱先不管啊，这边咱先不管，待会选型时候再说。 好，你再看十 a 的话呢，它这个截距是十五点八七五，有没有什么规律啊？我跟大家说有，你以这个十六 a 为积水，你看啊，十六 a 的话呢，对应的截距是多少呢？是二十五点四，但然后呢？如 如果是你看啊，这个八八系列的，那么他这个截距是多少？是二十五点四的一一半啊，说明个什么原因？你看啊，十六比八，他等于二比一，二十五点四比十二点七也等于二比一，那么你再不确定 这每一种型号，如果你去你记不住我这个十 a 是多少，二十 a 是多少，二十四 a 他是多少积蓄，那么你就可以列这样一个等式，你假如是十 a 系列的对吧？那十比十六等于什么呢？等于 x 比上二十五点四啊，这个 x 就是什么这个 x， 就这个十 a 系列滚子链，他这个洁具啊，没毛病。好，那么我们清除滚子链种类了啊，现在就给大家做一个血型计算例，好，这边也是一个链输控线 ok， 负载一百公斤啊，不用说速度，人厂家要 要求的啊，输送长度三米也是一致的哇，滚子滚子这样的摩擦系数，这个滚子啊，他下面有这个导轨压条对吧？啊，他们直接摩擦的是零点一五启动时间，也就是电机的启动时间是零点二秒，尺数二十一。我告诉大家，原则上来讲啊， 链轮的这链轮的尺数啊，你是越小越好，为什么？你越小的话，你想这个周向力一定的情况下，对不对？ 你像你拉个一百公斤进了物体，就是他这个周向力是恒定的情况下，你直径越小，你扭距是不是越小， 扭矩越小的话，你对这个轴的伤害就越小，对吧？这是在不涉及到这个传动的情况下啊，如果有传动笔的话，那你肯定你肯定得用这个小链轮的尺数乘以这个什么乘以传动笔好吗？那这 这边呢，我稍微选大，这个选了个二十一尺的啊，二十一尺也不算大啊，为什么选然后大一点呢？因为啊，这滚子链他越大的话，他这个越稳定，因为滚子链他是一种平行四边形的，不是，他是一种多边形捏合的状态，你知道吗？就是这个链轮吧，给大家打开模型看一下， 大家看没？就这个链轮他与这个链条捏合的时候，他应该是一种就是多边形的捏合这样一个状态，他有个多边形效应，他会发生震动，也就是说他这个捏合不是非常的圆滑，不是齿轮这种间开线非常的圆滑。不是啊，那么我们继续看 步骤一。干嘛呢？确定你这个你链条的这个负载功率啊？怎么确定？就是 p 等于什么？等 f 乘以 v 是吧？然后再比上记效率啊， 那么这边呢，就是你负载的这个功率，就说链条他在多大的功率才能拽动你的负载，对不对？所以你要出一个绩效，那么咱继续看 这个功率是什么？是理论功率啊，这个叫设计功率，设计功率等于理论功率乘以这一系列的安全系数。 f e f 二。好， f e f 二分别是什么？它就是你一个工况系数，你看啊，你在不同的使用场合下， 你看电动机这边呢，他是一，对不对？好，你看这是带机械连轴器的内燃机，这边咱不用，对不对？如果频繁启停的话，就是一点一，那么咱们这台设备的话，应该是个频繁启停啊，你要是给他只给他输送 啊，只管输送不管启停的话，不是频繁启停，那你就是一，好吧，咱们这边先取点一，然后 f 二是什么呢？是根据尺数决定的， 我是二十一尺的。好，那么去看，那么这边应该是多大呢？对，过来啊，应该是一点一点二的样子，对不对？好，所以我这边 我这 f 一乘 f 二啊，我就得出来了，应该是再乘以这个二百三十六啊，之前算的这功率等于多少呢？等于四百九十五，对吧？ 好，那么咱们看一下，刚才这属于中等冲击，对不对？因为他总启停，所以说 f 一是一点四，好吧，那你这个尺数二十一的话，咱再看一下二十一尺数，我应该对正了吧？ 好，那么这个参数应该是一点二啊，应该是一点二。好，没毛病，然后你这边就知道了，他这个设计功率好，知道设计功率以后干嘛呢？要根据这个设计功率去查表格啊。怎么查？大家看这个横坐标是什么 什么呢？啊？是小带轮的，不是小列轮的转速，好吧，那么也就是 就这列轮他的转速吗？对不对？他转速好，这个转速根据什么来的呢？根据你要求的那个限速度除以他的直径，对不对？那么直径怎么算？直径跟你的结局有关系是吧？刚才都已经确定了，好，那么你就可以算出他的转速，他转速应该是多少呢？ 他的转速应该由你的限速度除以链轮的周长啊，就等于九十转每分钟，那么你就可以到这边找啊啊，小小链轮的转速，你看啊，九十转每分钟应该是在这个位置是吧？ 好，先找这条线啊，然后你的功率应该是五百瓦不到的样子， 他零点五千瓦，单位是千瓦，那咱对过来，您看，这应该是十 a 的十 a 系列的棍子链，对不对？那么他急需确定了，急需确定好之后干嘛呢？要确定这个链的结束是不是？ 好，那么这个结束比如说你的长度由谁决定的？由你中心距决定的，好吧，那么中心距是这样的，你这边假如出定中距三千， 好吧，你先根据这个三千去算一下你这个链的这个长度啊，大家看，其实就是用这个公式，也别想太复杂啊，他就是两个圆弧的长度加上两个中句的长度啊，就这么简单。 好吧，那这边还加了一个这一头，你看啊，这边是你的一个圆弧，相当于对不对？圆弧，两个圆弧长度除以二是吧？好， 那么他呢？是你的一个中句是吧？他又加了这个家伙，你这个家伙是什么？在你有传动笔的情况下，也就是你两个电轮一个大一个小的情况下啊，你要算他，好吧，这个 f 三也会在后面的表格给大家看的， 那么你现在确定的这个长度呢？他并不是多少多少毫米，不是这个单位，他是什么？是多少？结束啊，也就是说如果你的中心距啊，是三千毫米，对不对？你的尺数是二十一，那么 你这一半加上这一条的长度啊，结，结束是多少呢？是二百二百三十六的样子。好吧，他这样的这一段，大家看啊，他把你把它给分成四部分来看啊，两个弧，两个直线，对不对？这一部分是 多少？是二百三十六对吧？好，那么下面这部分也是二百三十六，对吧？这两块加起来是二百三十六，乘以什么？乘以二对吧？好，再加两个半圆弧的这个尺数，是吧？也就是二十一个尺啊，那么那么就是什么呢？就是你这个链链条的结束啊，就确定出来了。好吧， 有人说你这滚子链是十 a 型号的啊，多少节呢啊？四百九十三节，那么就可以满足你的这个想学习更多，了解更多的同学可以加下屏幕中的 qq 群，六三八八八二四六四六三八八八二四六四，每晚八点直播课堂，为您指点迷津，不见不散。
00:22查看AI文稿AI文稿文字链链条长度以链结束来表示，链结束最好取为偶数，以便链条连成环形时，正好是外链板与内链板相接，接头处可用弹簧夹或开口下锁紧。 若滚子练练结束为基数时，则需采用过度链接。在链条受拉时，过度链接还要承受附加的弯曲，在后通常应避免采用。
158浙江卓盾重工机械
11:21查看AI文稿AI文稿大家好，我是老彭，这一节给大家介绍用 sunny works 来绘制念伦模型的相关内容。 我们这一节绘制的链轮，他是短节距镜面滚直链，他的链轮的形状他是通用的三元弧以直线齿槽形状的 啊，我们下面来介绍一下三圆弧直一直线齿梢形状，它就是这个裂轮的齿梢形状，它由三段圆弧组成。 这个图中白线部分的这一段他是齿钩圆弧，这个啊，青色的这一部分是弓柱状圆弧， 这个红色的它是一段直线，这段黄色的它就是磁顶圆弧，它是由这三段圆弧加一条直线构成的这个齿槽的形状。但是它这里的参数有啊， 此钩圆弧他有一个圆弧半径，他也有一个绊脚工作段圆弧他也有一个半径， 它也有一个角度啊，直线段它有一个长度，磁顶圆弧它也有一个半径啊。当然这些呃参数，像我们的呃 q 一就是此高 圆弧的圆心，他这个圆心就是在这一条对称线和分度圆的交点啊，这个点就是他的圆心， 后面的都是以他为基准啊。这四段也就是三元和一直线，他们都是相切的啊，所以我们根据相切和一些这些参数的计算，就可以绘制他的齿槽的形状。 我们下面来看一下这个图，这是一个念轮，其他的外形尺寸，我们通过一些 嗯苏宁沃零件绘制的一些工具可以把它绘制出来。至于这个尺 槽的形状，我们就根据刚才那个三元弧一直线的那个图形的绘制他三元弧一直线的一些数据计算，主要是有这三个单数，第一个是洁具，洁具就是链条， 把握到洁具啊，他是一个标准值啊，这里是一十九点零五。另外一个是滚子直径，滚子直径是一十一点九一， 一般的洁具确定好之后，他的滚子直径基本上也确定的，有的一个洁具他只有一种滚子直径，有的有两种，等等啊。还有一个叫指数，就是念轮的指数，我们只要有这三个参数，就可以把念 轮的呃三圆弧一直线的那些尺寸给算出来。好，这里是一个计算表 啊，就是这三个是已知的，我们已知这三个参数，就是后面的这些我们都可以算出来，下面我们就根据这个图上的这三个参数 计算出这些参数来，把这个念轮给绘制出来。这个念轮的外形轮廓我已经画出来了，下面我根据前面计算的这些数据来画他的齿槽的形状。 我们在前视镜前面，我们先画两条辅助线。 how， 这一条是中心对称线啊，齿槽的这一条就是啊齿的对称线，那么他们之间的夹角就是一百八十度，除以齿数 就等一百八十，它的尺数是二十五， 我们再画一个分度圆， 分度沿的直径是一百五十一点九九， 好，我们在这里开始画，我们再画一个辅助点，这个点他 就过这一条中心对称线和分度圆，我们先在中心对称线上，然后这个点从和到分度圆上面。 好，我们再以这一个点为圆心，画一下它的齿勾的半圆，我们就用圆弧命令，用圆心起点和终点圆心在这里，起点是在这一条中心断定线上面，终点在这里。 好，我们这样画一条辅助线， 这个圆弧它的直径啊二六一，我们在计算 的时候，他是六点零三，他的半径啊，六点零三，这个夹角是五十二点六度。 好，尺高，这个半圆我们就画好了，我们再画他的公柱圆弧。公柱圆弧，我们先画一条辅助线， 这条辅助线作为它的半径，因为它这个圆和这个圆是相切的，所以这条辅助线，也就是说工作圆弧的半径，它是通过 啊齿高圆的这个圆心进行重合好，然后 它的半径是半径是多少？它的直径是半径是一十五点五六，在数据图的前面的那个表上啊，计算出来的啊， 然后这里我们再画一个圆弧，公柱段圆弧也是圆心起点终点，这是他的圆心，这是起点，这是终点。好，我们再画一条辅助线， 工作段圆幅，它的夹角是一十五点七六度，我们定义这个角度。一十五点七六， 好，工作段圆弧画出来了，然后这里有一段直线，我们就直接过这个点画一个直线，我们随便画啊，这个直线因为他跟这个圆弧是相切，那么他就跟这一条半径方向的线要垂直， 我们选中这里啊，先把这个垂直这个删掉，这一条线他和这一条线是垂直的， 然后它的长度是一点二七，一点二七也是前面计算出来的啊， 好，直线段也画出来了，那么剩下的还剩下一段圆弧，因为剩下的这段圆弧他 和这个直线相切，那么我们也得画一条辅助线作为这段圆弧的半径，通过这个点， 好，这条线跟这条直线他是要垂直的。 好，然后它的半径是八点六，我们就把这个尺寸定义为八点六。 好，我们再画一段圆弧，以这个为圆心，这里为起点，终点就是在词顶圆上面。 好，这就这个一半的形状就画出来了啊，顶圆弧，直线段工作圆弧，啊，齿钩圆弧、沙圆弧，一直线，我们再把它进线过来， 一段，两段、三段、四段，三圆为直线。好，镜像，这个就画好了，这个齿绸的形状就画好了。好，我们再把磁底源引用，磁体画一条线，啊， 啊，转换实体引用，我们再把这外面的剪掉。 好，这个时候我们就以这个齿槽来切除，把它的齿槽给形状给切除 出来， 反方向完全贯穿。 好，确定 好这个齿槽就画出来了啊，然后我们在正列， 好，正列的二十五个。 好，这样此过就画出来了，这就是三元符一直线，此它形状的内容的画法。好，这一节就介绍到这里，我们下一节再见。
453老彭讲机械
05:24查看AI文稿AI文稿给大家讲一下链条的选型啊啊，首先的话，这一方是一个电机啊，驱动这个链轮链条实现一个传动好，那么我们啊怎么去选择这个链条呢啊？首先的话，大家可以看到这一方的话一个表格啊，就是选型的啊，只要填写这一些椅子条件就可以选行出来啊 啊，首先的话，大家要椅子，这个电机的功率是多大啊？这个念轮的这个转速是多少？还有的话就是传动笔啊，传动笔的话就是我这个电机，比如说是九十转的 啊，那么传动到这一个轴单中，他还要多转，这根轴要多转，对不对啊？这个传动表好，那么我们在使用当中，这一方也有这个系统课程啊，包括自动化计算啊，气动啊，电机啊，还有外固线啊，还有各种安定设备之类的，喜欢的话就会做飞镖设计，然后这边还有连杆机构的一个学校， 然后这一方呢有视频模型，每天发都有，还有这个辅助工具，还有三件套设备模型等等。好，那么我们来看一下啊，首先呢啊，这一方他的参数怎么去填写啊？已知条件的话，这一方呢我就直接至于填，比如说这一方电机的功率是零点七千瓦，注意下， 那么这个转速，比如说是一百转好，传动笔的话，我们比如说是三三倍的传动笔好，这边这一点 好，那么我们啊这一番还要知道的就是这个链轮的尺数，这个尺数的话是有优选值的啊，我们尽量呢可以去优选这一些十七啊，十九啊，三二五啊等等之类的，是一个激素值 啊，那么我们尽量的话就不要小于这个酒，知道吗？啊，一般情况下是不建议大家小于十七的好，但是特殊场合的话就 是比如说我需要用到一些比较小的场合当中，我也要不要小于九，小于九的话就不行了。好，那么啊，这一方的话我们就选一个二十三，好吧，好，二十三的三倍的话是六十九，那么就选择六十九的这个的大齿轮对不对？好，就 ok 了。 好，然后的话这个此处有了的大轮，大练轮，小小练轮。好，然后这个时候的话我们确定这个功率，功率的话怎么确定呢？就是我们首先要了解到这个工作情况的系数，就这个表格 啊，轻微冲击的话一点三啊，一点一啊，中等冲击的话一点三，像我们这一方的话是一个输送机的啊，冲击一般不大，做一个一点一就可以了。好，然后的话我们啊在做的时候这边是单排练的一排就可以了，如果是场合比较大的话可以做到双排练等等。好， 后面的话我们啊这一方呢就要选择这个练号了，练号的话我们根据这个表三来选择去，表三来选择好往这边拖。好，大家可以看到这一方的话会有两个参数，一个的话就是小练轮转速，一个呢就是功率 啊，功率的话是哪一个呢？是，呃，他这一方已啊已经给你做好了的啊，功率啊，功率的话就这个就是通过这个零点七乘以这个更换系数的一个功率零点八五啊，那么来看一下啊，首先呢大家在做的时候把这个一百 在这个位置画一下参数的，然后呢把这一个一往下走一点，在这个参数，哎，大家可以看到这个链条的话写在哪个地方呢？写的十 a 对不对？好，那 那么大家用链条的话就用死 a 就好了，好，死 a 好，这个是他节制好。然后呢这一番有个中心句啊，中心句的话他会有一个要求，就是我们建议大家呢，是在四百七十六到七百九十三啊，这个区间啊，太大的 不太好啊，太小了呢，也不太好，就是我建议在这个值，但是如果说你这个中句有要求，你可以小一点，知道吗？中心句有要求可以小一点啊，但是我们这个中句有呃，也可以长，但是这个是最好的值，比如说我们这边做到五百， 好，那么五百的话，我们这一方呢，要求的练结束呢，是一百一十点六九啊，这个六九的话肯定不行的，因为我们链条一节一节的，是不是像这个啊？他是一节一节的，对不对？好，那么我们在使用单 中，呃，这一方的话就是不能啊，半截吧，所以说你要选一个整数，选整数的时候呢，这一个整数必须建议大家是偶数字， 因为如果说是激素质的话，他会出现一个问题，就是他这一般接不起来，就是比如说啊，我接的时候这边是一个柱子，这边是一个柱子，最后接的时候，要么的话两边都是孔，那么这个时候肯定不行的，所以说啊，在做的时候做做偶数 好，那么偶数的话，他自动会填写出来你的参数的啊，限速度是多少？然后呢他的呃，这个结啊，他的中心句是多少啊？最达中心句的 啊，就四百九十四啊，中介给你算好了。所以说啊，整体来说就是他的参数，他的参数啊啊，一个的话就是 买十 a 的链条，对的，第二个的话这个尺数呢是二十三到六十九，小链轮六二三，大轮链链轮六十九，然后的话就是它的中心距是四百九十四啊，结束是一百一十节啊，你去这么去买就可以了啊，大家可以看到这一番就有了 你买的链条啊，这个是标准。
156非标机械设计学习
00:32查看AI文稿AI文稿滚字链在实际使用时需要首尾相接封闭为环形链条，当链结数为偶数时，链结首尾通过内外链结组合连接。当链结数为基数时，链结首尾同为内链结或外链结， 无法直接连接，需要用过度链接实现首尾连接。过度链接链板会因附加弯举的作用而损坏，一般应避免使用。
220慧阳科技
05:14查看AI文稿AI文稿同学们好，今天我们继续学习链传动。我们今天要介绍的是滚字链链轮的结构和材料。我们要介绍三个问题，链轮的参数和齿形。第二个呢是链轮的结构，第三个呢是链轮的材料。 我们首先看第一个链轮的参数和尺型。那么链轮是链传动的主要零件，它的尺型呢是已经标准化了，因此我们设计的内容呢，主要是确定链轮的结构和尺寸。第二个呢，要选择链轮的 材料和热处理方式。那么链轮的基本参数，那么配用的链条我们要知道什么呀？洁具，然后滚子的最大外径，排距和尺数等等。那么对于链轮来说就是分度圆直径，持顶圆直径，齿根源直径， 尺根高等。那么我们看到的这个表中表示的就是滚字链链轮的主要尺寸。 那么第二个呢，我们看一下链轮的齿形。那么链轮的齿形呢？有一个两个基本的要求。第一个呢就是链条要能够顺利地列入和退出。 第二个呢，要加工方便，受力均匀，不容易产生脱链的现象。那么它采用 用的齿形有两个，一个是端面的齿形，一个是轴面的齿形。那么对于端面齿形来说，这是国家标准。我们用的是三圆弧一直线，也就是这个地方。我们大家可以看到这段是一个 圆弧，那么这一段也是圆弧，那么这一段也是圆弧。就中间这一段是什么呀？是直线，也就是三圆弧一直线的端面齿形。那么我们用相应的标准刀具加工的时候， 那么链轮的齿形在工作图上是不需要画出的，我们只需要著名链轮的基本参数和主要尺寸，然后注明齿形，按国标来制造，这样就可以了。第二个我们看 下他的轴面尺型，他的轴面尺型呢，实际上是圆弧和直线的组合。那么链轮的轴向尺阔及尺寸，我们也是有国家标准，我们看这就是链轮 的轴向尺型的一些尺寸。那么呃单排的还是双排的，还有三排的，那么他的这个距离是多大等等啊。尺的宽度，尺侧的半径，倒角的大小等等都有规定。 那么第二个我们看一下链轮的结构，那么分成了三种形式。那么主要是根据链轮的直径的大小，尺寸比较小的可以做成整体式，那么中等尺寸的可以做成孔板式，那么大尺寸的我们要做成 组装式。我们分别来看一下。首先尺寸特别小的链轮，我们就做成整体式的链轮，那么这就是我们看到的像我们自行车上那个小链轮肯定就是这种形式。 那么第二种就是中等尺寸的话，我们可以做成这种孔板式的链轮， 中等尺寸，那么如果是尺寸比较大，我们就要做成组合式的链轮，这就是他的三种形式。那么 下面呢，我们给同学们介绍一下链轮采用的材料。那么链轮首先对材料的要求是足够的耐磨性和接触强度。那么因此呢，链轮常用的材料呢？有这样几种，一般情况我们就用中 碳钢，比如三五钢，四零钢等等就可以。那么不太重要的场合我们也可以用 q 二三五， q 二七五这样的结构钢。那么高速重窄的时候，也就是要求比较高的时候，我们可以采用合金钢， 那当然低速或者是大链轮也可以采采用铸铁的链轮。那么下面我们看到啊，就是还有啊，就是小链轮的轮尺的涅合次数 一般的比大链轮捏合的次数要多，所受的冲击呢也比较严重。所以呢，小链轮他用的材料呢，应该比大链轮稍微要好一些。 那么这就是链轮的常用材料和应用的范围。那么一般的情况下我们就用这种就行了啊，就是什么三五钢，就是正常 工作条件下都可以用这种。那么其他的不同的条件我们再选不同的材料。那么今天呢，我们就把链轮的结构和材料介绍完了，谢谢大家。
8小俞公式
01:26查看AI文稿AI文稿我们以油封链结构为例，两侧链结是内外链板被链板是装在套筒两端，套筒外层是与大小尺紧密接触的活动滚子，消轴穿过外链板和内链板套筒组成一个链接， 在内外链板之间是油封，作用是相对密封一层润滑油在套筒和消轴之间。 五二零五二五五三零。大家知道他们的含义吗？我简单做了一个表格，首先我们要知道，链条规格数字是表示英分，一英寸是八，英分 数字就代表多少英分。第一个数字是链条洁具，也就是相邻两根消轴的距离。可以看到三款规格链条洁具是一样的，五就是五英分，链条洁具就是五除以八，再乘以二十五点四，约等于十五点八 七五毫米。后面两个数字是指链条内宽，可粗暴理解为滚子的生存空间。可以看到三个规格，宽度分别为二点零英分、二点五英分、三点零英分。这里注意，二零是指二点零，而不是二十就是二点零英分， 链条那宽就是二除以八，再乘以二十五点四，约等于六点三五毫米。当然以实际为准，属实有点复杂，因此我做了大概的列表，大家可以截屏保存这条视频的知识点，看上去好像没用，其实是为下一条视频做铺垫。下一条视频继续分享链条问题。
