inventor连续尺寸怎么标
哈喽，大家好，欢迎大家继续收看我们的 inventor 基础教程视频内容，那么上一期视频呢，我们给大家讲解了 完成工程图试图放置之后的基本的标注以及一些设置。那么今天呢，我们来给大家介绍我们尺寸的另外的一些基础命令，例如说我们的机械命令， 那么机械呢，他是选择一条边作为我们这个标注的这么一个基准，然后呢依次的点选我们需要标注的这个位置，然后点击继续， 那么我们就可以比较快的去创建这一个啊，以这条编为基准的一些尺寸，就不需要我们用普通尺寸说点这个确定一下，点又点这个孔位又确定一下，是吧？所以呢，当我们遇到 啊，在同一个基础下面有比较多的这个位置需要做标注的，那么我们就可以考虑用这个机线去标注我们的这个尺寸，那么我们可以看到机线同机准连续尺寸，他们这里呢都有一个下列表，那我们打开下列表，那么他这里显示的是一个机械级， 然后呢这里也显示了一个是呃同基准级，也就是说他们下面都带有一个尺寸级，那么和我们这种呃机线的标注有什么不同呢？我们来尝试一下使用一个机线级， 那么同样呢，我们选择这条边为其准，然后呢选择这几个图源作为我们所要标注的这个 参考，好点击创建。哎，看似好像没什么不同，但是大家请认真看清楚我的 主标啊，这一个是用机线级标注的尺寸，那么这一个呢，是用我们的机线标注的尺寸，当我放在这个尺寸上面，哎，每一个尺寸， 每一个尺寸他都是独立的，对吧？我可以单独选择他们，但是这个机械级，哎，当我选中他们的时候，他们是全部被选中的，那么我去拖拽的时候，对吧？ 哎，当我也想要拖比这个一百要小的尺寸的时候呢，我发现我会拖射不出去，对吧？ 所以这个就是机械级，然后这一个呢，他这些尺寸都是单独的，我可以任意的拖拽，对吧？我可以任意拖拽其他位置，并且呢 可以单独的去选中它，当然了这个我们也可以单独去选中，去编辑它的一个呃尺寸或者是公叉，但是区别就在于这里是一个集合，那么这里呢它是单独的一个尺寸标注。 好，那么我们再用同基准级来做一个标注，同基准级呢，就是我们要选中其中的一个四图，他只能在一个四图里面做这个标注，那么我们选中这个四图之后呢，我们要放置一个圆点的位置，作为他的一个基准， 放置完成之后呢，我们就可以去选择我们要标注的一个啊尺寸位置了，比如说这里，这里还有这里以及这里，那么我们点击继续，对吧？他是以这个为起点，这里为 零点，然后呢到这个位置十，到这位置是五十，到这位置是九十一百，特别是遇到我们呃要去标注多个孔的位置的时候，我们就可以用这种啊基准的方式去做一个标注 好，那么我们的这个连续尺寸又是什么样的一种标用方法呢？那么我们同样的也是选择一个基准，然后呢点选我们要标注的这个位置，然后呢点击继续，哎，连续基准他是这种样式，就是说我们每一个 点选的位置，他都分别连续的去做这种距离尺寸的这种标注，而不是说从我们选择基准作为 标注的基础，然后呢做一个尺寸的标注的，他是连续的这种数值，对吧？那么我先点选这里的时候呢，再点这里的时候，他这里的尺寸是十， 然后他现在从如果是标注到这个位置的时候呢，他是从这一点开始了，这一点到这一点是事实，所以叫做连续尺寸的标注。好，那么这个排列尺寸的命令有什么用呢？比如说我们这里已经把它打断了，对吧？那我们选择排列 框选他，然后点击确定，哎，他就会重新的帮我们做一个比较规整的这种排列，但是呢，这一个排列呢啊，他是选中选中不了这种集合的标注的，对吧？哎，对吧？然后呢同样的也选中不了啊， 六手孔啊，或者是啊，角度他是可以选中，但是呢，他的这个角度呢，感觉有点让人不是很知道他的这种排列方式是什么样的。 重新框选他，再框选这个尺寸，然后再点击排列，你看他会把我们尺寸放大到呃，这种直线的位置，我，所以呢，搞不懂这种排列他到底是以一种什么方式去做的，所以呢，我们最好用排列只用在这一种 啊，比较常见的这种尺寸上面去普通的尺寸上面去做排列还是可以用的，比如说我们有时候可能会把这个尺寸标注的比较乱，对吧？或者是挡住这些数值，你看挡住这些 数值，哎，可能有点重复了，那么很容易被啊我们这种尺寸误解掉。那么我们这时候呢，就可以点击排列 要框选他点击确定，哎，这个时候他就会帮你去做一个比较规整的排列。好，那么这个就是我们标注选项卡里面尺寸命令的使用方法。
粉丝1.4万获赞7.4万
相关视频
01:02查看AI文稿AI文稿哈喽，大家好，今天浅更一个绘图的小技巧，可能我们测绘的那个零件的尺寸需要剪掉某一些尺寸来确定他的这个最终的尺寸，那么可能这个时候呢，我们就会，哎调出我们计算机，对吧？ 比如说这个是八五九六三二，减去某一个尺寸，再乘以二，这个就是我们最后的尺寸。 那么在英文特的绘读中呢，你们千万不要给我看到这么低的绘读效率的方法啊。其实我们在英文的绘读，只要在标注尺寸的时候，比如说我们这个尺寸，他最终的尺寸是要减掉某一部分的，这个啊， 装配，对吧？然后呢再加上某一点点的尺寸，对吧？再减去，呃，什么什么尺寸？那么我们直接在这里输入我们要加减的这个尺寸就好了，然后最后点， 对吧？这个就是他最后的这个尺寸，我们并不需要说调出计算机来计算，得出最后的结果再标注上去，下次千万不要给我看到你们用计算机算这个尺寸啊，下课。
6213号窗口的老板
01:01查看AI文稿AI文稿画图画了一整天，终于把我的模型画好了。好，我们选择快捷键 d 进行一个标注。 为什么我每次标注都会弹出这个编辑尺寸，让我去编辑它的一个公叉或者文本呢？ 这么多尺寸，我要标多久啊？这一个问题应该是我们很多同学刚开始使用 inventor 的时候遇到的一个比较常见的问题。 那么其实呢，我们可以在工具应用程序选项这里呢，点击我们的工程图，在这里看到默认值这里啊，我们可以在这里把这个创建后编辑尺寸的选项把它勾选掉， 然后点击确定，这时候我们再按标注来进行一个标注的时候呢，哎，他就不会再弹出那个编辑尺寸的对话框了，以至于影响我们标注的一个效率。 所以我们赶紧把这个选项设置一下，不然的话比赛时间到了，你还没有交卷呢。喜欢我视频的同学，请不要忘记你们教我的一键三连支持我哦！
13413号窗口的老板
01:57查看AI文稿AI文稿草毒标注是在我们草毒设计中非常非常重要的一步，那除了我们常用的这种手动标注之外，还可以利用我们的自动标注尺寸工具 来帮助我们快速的标注，他能标注哪些东西呢？第一个他可以搜索在我们这个草读中所需要的就是还差哪些尺寸，他可以进行一个自动的搜索和标注，还可以标注一个约束。那举个例子吧，我在这里画两个圆， 他缺一些什么东西呢？第一个圆的大小没有标吧？两个圆的大小没有标注，第二个两个圆之间的距离没有标注。那如果利用我们这个工具，我们就可以不用搜索，就不用一个一个的标注他，我们直接利用这个工具， 我们可以确定他大小之后，直接把我们的工具给标注到在我们家的草图中，那我们示范一下吧，示范一下，在这里我们可以看到，在这里他可以显示我们所需要标注哪些东西啊，标注尺寸啊，标注约束啊，我们都可以进行一个选择，我们应用一下看一下。 哎，我们所需要的这样几个图源中缺少的这些尺寸就直接标注出来了，那当然我们还可以把它删除掉啊，上面还有一个删除按钮，在这里就不多介绍了，也是一个非常简单的。那我们所需要的这些约束， 那当然也有说啊，我还想添加一个平行约束，他这个约束我们不可能，对吧？我们画出来的时候他没有显示这个地方，所以说他就不可能直接出现，他起到的自动识别， 也是识别我们已有的这个尺寸，我们没有的东西它是没办法识别的，那也是帮助我们辅助我们进行更快的设计的一个工具，看位置还是可以移动的，利用这个工具可以辅助我们进行更快的草图设计。
113神州数码软件集
02:46查看AI文稿AI文稿大家好，今天给大家介绍的是呢啊，我们在三维绘图环境里面出现的一些小问题 啊，例如说我们这个在稍微模型环境里面的草图命令下，我们绘制的这个标注了这个尺寸大小，不知道大家有没有遇到啊，这个问题 我们知道我们在工程图标注的时候呢，我们可以去设置一些标准 啊，去规定他的显示的大小，又或者我们也可以去自定义， 但是呢我们在草毒会环境里面呢啊，其实我们也是可以进行这么一个设置， 你看我们无论指向这个标注放大缩小， 他的这个标注的文字大小都不会改变，那么这是什么问题呢啊？其实我们可以点击工具选项卡里面的应用程序选项，然后找到常规，在这个 标注比例下面，这里是可以调我们的标注比例的大小，正常的时候呢他是一点零 哎，他是这么一个大小，那么假设我们为了方便我们的绘制，又或者是啊个人的习惯，那么我们可以在这个标注比例里面呢去设置他的一个 显示的大小， 然后我们在一个展示的时候呢啊， 其实我们还有一个比较炫的小技巧，就是我们点击这个自由动态观察，然后再按一个信件，然后旋转他， 那么他就会一直的不停的在自动的向你所转动这个方向，还有速度还有幅度 去做一个动态的展示啊，然后我们还可以实时的放大放小去做一个观察， 假设我们的幅度大一点呢，对吧？就有这么一个小小功能， 然后去做一个动态的观察。
8213号窗口的老板
03:13查看AI文稿AI文稿我们都知道，因为它里面有一个三维标注的工具，可以在模型上直接去标注尺寸，可以用来导出我们的三 ipdf， 或者是分享我们的共享视图，当然也可以作为我们的一个工程图， 直接去获取我们的这个模型标注，对吧？那么除了这几个用途之外呢？大家还有没有想到其他的一些用途呢？那么其实因为那里面之前给大家有介绍过工商分析的这么一个工具，那么在这里选择工商分析， 我们这公差分析啊啊，他这里默认的公差他都是为正负零点一啊，但是只有我们这个尺寸八，那么尺寸八呢，就是我们的 这个支撑环哎，他这里是正零幺负零点零五，为什么呢？ 因为我们这里啊可以看到他有一个链接的这个关系在里面，这个链接关系他链接的是什么地方呢？其实链接的就是我们这个 三维标注的这个尺寸公差，那么可能同学们就会问了，哎，我可不可以链接工程图里面的尺寸，或者是啊模型里面的公差尺寸， 很遗憾，现在是不可以啊，只可以链接我们这个三维标注里面的次数公差。那么链接完成之后呢，我们这里有一个好处，就是我们在进行公差分析的时候，例如我们发现这个不合格情况啊，可能他的 这个贡献值呢啊，并不是由完全由支撑环导致的，那么我们可以在这里假设是由支撑环导致的，那么我们可以在这里去重新设置它的功差，例如说我设为零点一，对吧？设为零点一之后呢？哎，我们再来看 这里，不但改变了他的一个结果啊，而且这里设置的公差可以关联回我们的这工程图， 然后是我们的这个三维标注里面的工差，对吧？现在变成零点一了，通过这样连续关联的工作流，其实我们可以在工差分析里面获得非常大的这一个设计效率。 如果你不给这个零件去标注这个三维三维尺寸的一个公叉的话呢？啊，其实我们可以在这里去进行一个设置，设置这个通用的线 性尺寸标注的一个公差啊，你看我们这里设置的是零点一，所以这里没有标公差的都是零点一，但是我们设计出来的这个结果这里你修改好的这公差，你可能需要自己在工程图里面去添加啊，这个新的这个已完成的这个公差值， 他并不会重新关联到我模型的标注上面去，所以这个就是要注意的，如果大家有使用到这个工差分析的工具的话，建议大家 使用三维标注去标注这一个公叉，如果大家有需要去使用这个公叉分析的工具的话，大家可以私信找我，我给大家安装包，喜欢我视频的同学，请不要忘记你们教我的一键三连支持我哦。
7313号窗口的老板
02:14查看AI文稿AI文稿那其实在之前的内容里，我们已经详细介绍了如何在有模特中来做出一个几何图圆，以及如何对我们这个图圆进行一个修改。那接下来我们要介绍的是尺寸标注， 也有说也可以介绍为尺寸约束。我们第一种方法就是在我们做这个草图的时候，做我们这个形状的时候，直接给他尺寸。就比如说这个句型吧，我直接给他输入长和宽，那就是我们第一种方法直接就做出了这个句型， 对吧？然后我再举一个例子，如果是直线的话，同样我在这里给他，可以给他啊他的长度，然后在这里除此之外，我可以给他长度以及他的角度， 角度我都可以在这里给他一个值。那除此之外，如果我不想这样做，我们语文那可不可以给提供我们更加简洁的画法？当然可以我们直接拉出这两个线， 他拉出这两条线之后呢，什么都没有，长度也没有，角度也没有，这个形状可以说是就是完全不确定。那么这里怎么做呢？我在这里选择我们这个尺寸， 我在这里进行标注，那如果是 c、 a、 d 啊，线是多长，我们就标的就是多长，但语文它不一样，我们标完之后，在这里可以看到它是可以修改的，我们把它修改成我们想要的这个长度，可能看的还不够明显啊，但它这个长度 发生变化了，再明显一点，在这里我修改角度，哎，可以看到明显偏过来了，就是说我们在标注的时候，我们给他一个值，我们这个草图就能符合我们这个值，相对的发生一个变化， 就是我们这个尺寸约束的概念，就我们尺寸不只是起到一个标注的作用，还起到约束我们这个草图的作用， 就是我们尺寸，我们可以完全更好的利用它来画好我们的草图。
92神州数码软件集

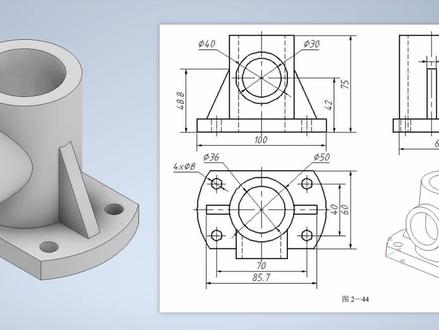

03:38
02:50查看AI文稿AI文稿最后呢我们来讲一个标注的问题，就是像类似这一种啊，连续标注的，那么在 inventor 他默认的标注选项里面呢，是没有这种标注的，那么始终我们还是要 啊去适应这个软件，对吧？没有的话我们自己创建这个条件啊，对吧？那么这个呢，我是直接用这个直接文本，对吧？同样的是直接文本，直接文本对于我来说就是万能的啊，万能的标注方式， 那么当然这种方式比较少的，这种标注情况下呢，我们是可以使用的，对吧？但是如果遇到多的呢，对吧？那么我们先把这个箭头换为这个五，那么这样如果你在 少量标注的时候，我们可以直接利用这个子线文本的方法，如果我们这种标注多，并且我要经常进行编辑的时候，怎么办呢？我们可以找到这个定义性符号， 对吧？在定义新符号里面呢，我可以先去把这一个， 我们直接选择这个对立别墅，然后呢选择插入，对吧？我们就可以直接插入到这个位置上来了。 好，做好了之后呢，我们怎么去编辑这些文本呢？其实很简单，我们只要右键这一个 对立标注，然后选择编辑，然后在这里进行编辑就可以了，要填入我们想要填入的这个文字或者是规格尺寸，对吧？然后点击确定完成草图，这时候呢我们就可以在同一个草图里面 批量的去给他做一个编辑。再补充一点，就是我们这个堆叠标注啊，就是我们新建的这个符号啊，其实我们可以把它保存到符号库里面去， 当然我们要在这个符号库里面先新建我们一个自己的库，然后呢保存在这里之后呢，我们在新建我们的这个工程图的时候，我们依然可以在标注里面插入草图符号里面，在这个库里面找到我们已经做好的这一个对叠标注，然后双击他 就可以重新引用了，或者呢我们可以直接引用来自于奥特卡里面的快，但是呢我们看到我们这个新的工程图里面并没有这个选项，为什么呢？因为我们新建的这个工程图啊是属于 inventor 独有的这个 i d w 格式，那么如果我们新建的是这个 d w 格式呢？我们在这里就会有一个 odoka 的快，我们就可以在这里导入我们的 odoco 的快了。好，以上呢就是我对这几个问题的解决办法， 如果大家有更好的办法呢？欢迎大家在评论区下方留言告诉我，喜欢我视频的同学，请不要忘记你们教我的一键三连支持我哦。
6313号窗口的老板
00:32查看AI文稿AI文稿怎么这个数值要要我一个个来对称吗？能不能有更方便的方法呀？其实不用一个个对的，看我的吧。走开， 其实很简单，我们只需要框选我们的这个尺寸，然后把不需要排列的尺寸的点选掉，然后右键他选择排列尺寸，哎，他们就会在同一个轴向方向上排列整齐，你学会了吗？喜欢我视频的同学，请不要忘记你们教我的一键三年支持我哦。
13413号窗口的老板

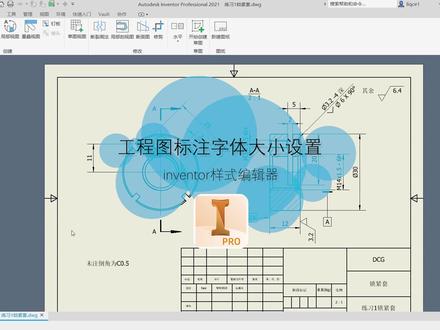

02:53查看AI文稿AI文稿那么这两个文本到底哪一个是我们的标注文本呢？哈喽，大家好，本期视频呢，我们来给大家去讲解一下我们的工程图啊，怎么去设置这个标注字体的一个大小。首先呢我们经常会遇到一些问题，我们需要去改变他这个图纸的大小，对吧？ 那么现在我们这个 a 四的图纸，它的一个标注是没有问题的，但是当我们去修改它的一个图纸的大小之后呢，比如说我修改为一个 a 二的图纸，修改 a 二的图纸之后呢， 我对这个图形我是可以进行一个放大的，对吧？那么我可以放到 适合我这个图纸大小的这个比例，但是呢我把这个图形 放大的同时，我的这个标注他并没有跟着放大，但呢我们的实际的这一个 打印出来的图纸上面，我们是可以看清这个标注的，那么在真实的图纸里面呢，我们可以根据我们图纸的位置去详细的进行一个观察，对吧？但是我们在电脑屏幕，我们的电脑屏幕就这么大， 所以呢对于我们的观察呢是呃比较不友好的，这个时候呢，我们就会想着怎么去改变这个标注的一个大小，那么其实很简单，我们可以在管理选项卡里面找到这个样式编辑器， 然后呢找到我们的一个文本选项，打开他的下拉列表，然后这里呢设计了两个文本，他一个是标签文本，一个是 是文本，还有的就是我们在筛选这里呢，我们要筛选为我们已经激活的这一个标准， 不然的话呢他会显示我们本地或者是他软件里面所包含的这些文本在里面去 我们修改呢，只修改我们激活的标准就可以了。那么这两个文本到底哪一个是我们的标注文本呢？其实呢我们不用那么纠结，我们只要两个文本都去设置一下就行了。首先呢他这个是注视文本，那么现在文本高度是三点五，那么我们修改大一点改为七，那么保存修改， 我们可以看到啊，现在这字体哪些变大了？很明显是这一些变大了，所以这个文本呢就叫做注视文本，对吧？还有这个行为公差里面的，对吧？ 那么这一线呢？这一线呢很明显呢就是他的一个标签文本，我们可以试着改改大一点改，试试， 对吧？这里面的叫标签文本，像这一些我们后面添加上去的这个就是要注视文本，好，这个就是我们的一个标注字体大小的一个修改的办法。
20713号窗口的老板
12:36查看AI文稿AI文稿嗨，大家好，欢迎大家继续收看我们英文腿基础教程视频的内容，那么今天呢给大家介绍的是三维模型里面的参数命令，之前呢我们的一些 啊剑魔的视频里面已经有给大家介绍我们这个参数的用法，那么在这里呢，我就单独的去给大家详细的介绍 参数里面的一些应用。首先呢我们需要调用这个参数的面板呢，我们可以右键这个工具面板里面 去选择显示面板里面去给他勾选出来，如果不勾选呢啊这个位置他是默认不显示的， 那么我们也可以选择上方的这么一个参数去打开这个参数的设置面板，又或者是选择管理的 这里参数这个位置去打开我们这个参数的课程式面板。那么我们来看一下我们的参数， 我们参数呢这里显示了他的一个 表达式的这么一个参数名称，我们可以自行的去给他做一个修改，对吧？比如说我这个参数我在后面要用到的，那么我就给他去编辑一个名称， 比如说这个是我们这个啊轴承做的做长做厚，或者是外直径做宽，对吧？那么我们都可以在这里去给他命名。 然后呢我们想要知道这个值，这个公秤值他具体是用在 哪个地方的，我们就可以看到这里有个使用者，对吧？对应的参数他都有对应的这么一个使用位置，比如说我这个五毫米， 这公证值五毫米他用在什么地方啊？草图一，对吧？我们就可以去打开草图一啊，如果我们在这里没有描述这个具体的参数的名称，我们又不知道他有什么作用的话，我们就可以去找到这个草图 一，打开它看一下它具体是啊什么参数， 然后呢我们这个表达式呢，可以去 自定义的去设置一些表达式，那么这设置表达式的作用是什么呢？啊？如果我们设置了这参数与参数之间有一个表达式的存在的话，那么他们就会有一个 关联性，只要我们去修改这个模型，比如说我想去更改这个模型的啊一些参数，那么我们在这里设置表达式的同时呢，参数与参数之间呢就会有一 定的关联，就不用我们去啊一个个的参数去查找，对吧？你看我们这么一个小模型，他的设计参数其实都是很多的，那么我们就可以直接打开这个参数表， 去修改一些特定的参数，然后他们就会做到啊关联，然后去做一个啊更新，对吧？例如说我这个外直径，我这个第七，他是外直径除以零点七， 对吧？那么我们啊找到他这么一个外直径呢，又是做长除以二， 那么我们就找到一个坐场，比如说我这个词，我要给他倒两百，哎，大家可以去 去啊，我们来重申重新，比如说我这个座舱啊，我们修改为一百五吧， 哎，对吧？因为他有一个关联性，那么他涉及的相关尺寸呢？比如说他这个 都会关联进行一个更新，就不会说啊，我们在绘制草图，或者是啊一些模型参数里面，我修改了特定的一个参数， 那么他更新模型的时候会出现一个爆错，会出现一个参数的啊，比如说我这个参数或太长太短太宽，他会出现一个爆错，发现这个模型不能被更新， 不能重新创建，但是如果我设置了他参数与参数之间的一些关系的话，他就不就避免了这种情况，并且我们也 不用的去进入，我们找到我们这个特征，某一个特征或者某一个草图去做一个编辑，我们直接打开我们参数去修改我们参数，就可以做到对我们模型的啊 重新的一个设计，然后呢我们还可以在这个参数的设置密码里面去去设置一个空差，又或者是呢，我们可以去设置他的一些关键的参数，比如说， 哦，我有几个参数是比较关键的，对吧？比如说我们涉及那么多参数啊，你们哪些参数对我们来说 是关键的有用的我们把它勾选， 对吧？勾选之后呢外直径做长，勾选之后呢，我们可以在这个位置去给他做一个筛选， 你看那么我们被选中了这关键差数咯，我们就可以直接列出来，直接的去参考我们这个词以及我们模型对他进行一些 修改，就不用说再去查找了，或者是导出我们的非关键或是已重命名，这里有个啊 筛分的一个选项，去给我们筛选我们的参数，特别是在我们复杂魔性的时候，这个功能非常有用，我们可以滤掉我们 一些啊没有那么关注的一些表达式或者是一些值，我们直接的去观察我们这些比较关键的一些值，修改我们关键的值，去改变我们的一些模型 的特征就可以了。然后呢我们还可以去清除我们的未使用项，哎，这里有个第二，他是未使用的，那么我们点击确定， 以及呢，我们可以通过外部的一个 exl 的表格给他设定一些啊参数，对吧？或者是一些表达式，比如说我们表示可能比较长，那么我们就可以在 excel 表格里面去预先的 去设置好，我们再通过链接把它打入进来，用的是一个粘贴复制的这么一个方式，那么我们选择链接，那么我们选择这个工作表格，那么工作表格里面呢，我们已经设置了一些相关的参数， 对吧？我们设置了一个孔直径厚度宽，那么以及他们的一个表达是直，对吧？那么我们就可以引用我们这个，比如说我这个孔，这孔径， 我想引用这个位置，我们就直接的去输入这个孔直径，孔直径，哎，那么这个时候 这个孔径呢？他的一个公式词就等于我们这孔径，我们点击回车 十五，哎，对吧？也是这个厚度，厚度，我们把它设置为做厚，我们这里选择厚度， 我们可以去打开我们表格来看一下，哎，对吧？很简单，就是在每个表头里面去 编辑他的一个名称，然后第二列呢就编辑他的这么一个词， 然后直接的给他链接到我们这个参数里面去，我们就可以进行应用。我们除了链接我们 excel 表格的里面参数呢，其实我们也可以去自己的去 添加用户参数，比如说我们添加一个孔的厚度，或者是啊也是孔径吧， 筒直径 a， 对吧？然后我们在这里设置他的一个表达式，或者是一个直，比如说我们是三十五， 对吧？我们把这个孔孔孔直径 a 呢啊，把它复制到我们的 孔径的这里，哎，对吧？那么他就直接的引用我们这个用户参数，那么我们还可以去给他啊， 三层多直，又说我这个直，这孔的这规格我不止一个，对吧？有 十五的，那么我们添加，还有十五的添加，还有四十五的，对吧？添加，然后点击确定，那么我们就可以在这里去 他选择一个值，是吧？然后他就根据我们选择值呢去进行一个更新，那么我们在这个 模型使用的参数呢，我们也是可以去给他生成一个多词的，又或者是我们可以去啊 给他选勾选一个允许自定义这么一个选项，那么我们就可以去给他设置一个自定义的一个词 啊，其实，对吧？那么如果我们需要对我们这些某些参数做一个备份的话，那么我们可以在导出参数里面呢 去勾选我们需要备份的一个参数，然后点击完毕，然后在我们这个参数的下列列表里面呢，找到导出到 xm l 的这么一格式文件中，然后做一个备份，然后他就会引我们这个 xml 文件保存我们这数据，然后我们再需要在其他模型，或者是需要我们在这个模型去啊恢复这数据的时候呢，我们就可以 在这个从 iml 的导入里面去恢复我们这个备份之后的这么一个数据，比如说我们的数据里面啊 设置了一些表达式，对吧？我们就可以去引用这些数据， 那么利用我们这个参数里面的设置呢？我们可以对我们的模型做到 特征与特征之间相互关联的这么一个作用。那么在我们啊，例如说我们需要创建一个 ipad， 一些飞镖零件，对吧？那么我们就可以很好的 利用我们这个参数，去设置我们一些尺寸的关联，达到我们不同规格模型的这么一个更新。在我们后续的啊，为库发布一些零件，创建一些啊各种不同规格的零件， 达到一个事半功倍的这么一个作用，那么这个就是我们的参数命令的使用方法。
63神州数码软件集
07:19

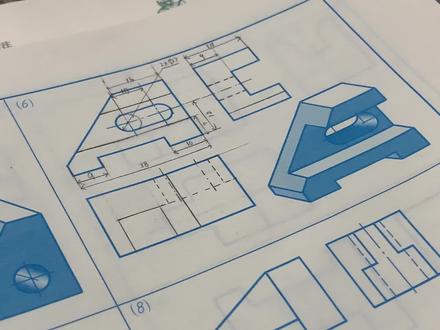

06:49查看AI文稿AI文稿三维造型和三四图都已经生成了，接下来我们来对这个零件进行尺寸标注，回顾一下尺寸标注的要求，我们尺寸标注有三个 要求，大家尺寸标注的时候要注意，第一个要求要正确啊，你标注的尺寸要正确，第二要完整，不能多一个，也不能少一个。 尺寸标注还必须要标注的时候，如果图形复杂，那么尺寸标注不能堆放到一块，也就说尺寸标注要注意保证尺寸的清晰， 让人一看一目了然，这是尺寸标注的要求。那么对于这个图形尺寸标注，我们首先来找长度方向的基准和宽度方向的基准和高度方向的基准。我们对照 这个零件，对照它的三维造型，我们知道长度方向的基准是左右两个平面啊，由于这个地方勾了一个角，那么我们以右平面作为长度基准， 高度方向的基转以虾平面虾表面这个面为高度方向的基转，那么宽度方向的基转前面后面都可以， 都可以。好，基准有了，那么我们来对这个零件进行尺寸标注，我们首先根据长对正，高平齐宽相等啊，用三角板来拖动 这个对照这个视图，确保我们在尺寸标注的时候一个尺寸也不能少啊，我们用这个尺寸标注，用 尺寸标注配合幺三角板配合啊，一个尺寸一个尺寸的，从走从起转拖到先拖到这个亚字槽，从亚字槽再再拖，拖到这个底部， 挖了一个一个巨型长，再移过来啊，一步一步移过去，这样通过三角板的配合，我们能把所有的尺寸啊全部把它标出来， 那么长度方向我们先标总长 向下放一点啊，总长好，第一个基点是这个腰字朝代 定型啊，定位这个地方输出了定位尺寸啊，继续三角板，继续往这边移动啊，到了这个朝巨型朝 好，继续移过来，腰子朝代 继续移过来，腰子朝代定型，支穿 这个巨型朝代宽度。 有的同学要说，这个地方如果移过来，移到这个地方的时候，他的啊，这这个尺寸，顺便把他带过来。有的同学说，这个点和这个点，他们的在长 方向的尺寸要不要标注啊？注意，这个不要标啊，因为他是挖槽的时候直接生成的， 我们只需标，等一会标他的高度就能生成这两个点啊。这是看一下这个图形幺三幺八移动，所有的长度方向的尺寸，一勾不拉的全部标注好了，这是长度方向 尺寸标准。下面我们对着根据基转高度方向的基转来标高度方向， 这个呢，它是 word 这个凹槽，我们把这个十二的尺寸单独啊放到一边。 好，总高尺寸，最好把它标准啊，总高尺寸，这样高度方向用三角板往向上拖啊，一个也不少。总高高度方向我们来看一下啊，四七十三啊， 十二二十五，所有的高度方向的尺寸就标注好了。接下来我们来标宽度方向，前后平面啊，都可以作为基准面，我们这个地方是 who， 后面作为基准面，我们短宽啊， 总共两个起点，就两个尺寸，对啊，一个顶芯零件的，七个体的，这是一个七个 及他的临近尺寸标志，我就给大家标好了啊，课余时间，请同学按照我的方法把八十六页其他几个图形完完成一下。啊，好。
31教书匠
01:49查看AI文稿AI文稿还有一个问题，就是关于我们这个啊，类似 cd 里面有一个商标的这么一个啊， 文字或尺寸，对吧？公差的类似，那么我们可以编辑尺寸的时候，我们可以在这个精度和公差里面呢去选择对称或者是堆叠线性都可以。但是呢还有一种情况就是 假设我这个是一个引用的文本呢，对吧？引用的文本呢，他并没有这公差选项，那么但是我又想去给他做一个注视，例如说我这里是一百啊，然后他的公差呢是 正零点零二，对吧？那么我想要上标，那怎么办呢？ cd 里面他是不是要加一个这个符 好，对吧？他就可以做商标，那么在英文的里面同样也是同样的方法，因为他们都是同一家公司的这个产品，那么我们 做好这个符号以及这个公叉之后呢，我们选择他，然后我们看这里这个位置有一个堆叠的这么一个应用，我们选择这个堆叠的命令，哎，这个时候呢，他就会上标了，然后我们点击确定， 对吧？这个时候就有一个上标的效果，那么还有一种呢，就是下标呢，那么我们下标怎么怎么做呢？我们下标呢，如果是取消，我们只要框选他，再选择这个对点就可以取消，如果是下标呢，我们就把这个符号放到这里的前面， 然后再框选他，然后再选择这个对叠符号，哎，对吧？这个时候呢，他就有一个下标的这么一个效果好，那么这个就是我们本期的这些小问题的合集，然后大家还有什么问题的话，欢迎继续的找我提问。
6313号窗口的老板

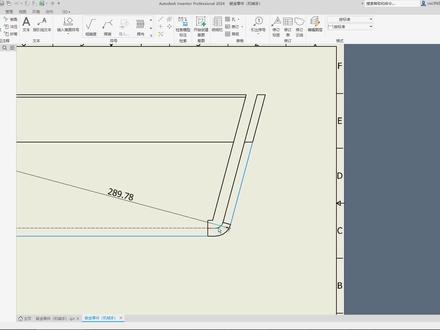

01:31查看AI文稿AI文稿这个线与哪个线做焦点呢？这个直线，对吧？点他，好，这样呢，我们就可以拉出这个三百的这个焦点的这个尺寸了。 同学们好久不见，最近呢非常忙，大家也提了很多问题，我也积累了很多问题，然后呢没有时间的去给大家一一的验证，一一的解答。那么今天呢，给大家发一个小技巧，就是在我们的工程图里面呢，我们经常会需要去标注这种 焦点的尺寸，对吧？那么这种焦点的尺寸呢，在英文的里面怎么去标呢？其实很简单，首先我们需要选择尺寸命令，然后呢选择这个边，拉出尺寸的同时，我们先不要点鼠标左键去确定这个尺寸，我们选鼠标右键选择焦点， 然后呢再选择我们要识别焦点的这一个直线，对吧？你看他现点这一个直线的时候呢，他会有 焦点预览点击它，这个时候呢我们发现没有任何尺寸会拉出来，因为我们还需要去识别第二个焦点，对吧？好，那么第二个焦点在哪里呢？我们需要选择这一个直线，然后呢同样的右键它选择焦点， 然后呢这个线与哪个线做焦点呢？这个直线，对吧？点他，好，这样呢，我们就可以拉出这个三百的这个焦点的这个尺寸了。大家提的问题呢啊，我也会慢慢的一一的给大家去解答，只不过时间呢可能有点长，因为我最近实在太忙了。 好，焦点的这一个小技巧，大家学会了吗？喜欢我视频的同学，请不要忘记你们教我的一键三连，支持我啊。
