简单机械力臂怎么画
立臂是杠杆五要足之一，是支点倒立的作用线的距离。来看，这个杠杆左端悬挂着一个物体，右端是加一个立 f。 那么 f 的立臂应该怎么画呢？分三步，先找支点，在这再延长力的作用线，一般用虚线，最后从支点做垂线，记得画上垂直符号，所以立臂就是这一段，用大括号括起来，写上大写的 l 就可以了。 换一题，有一根杆子可以绕天花板转动，中间悬挂着一个物体，另一端用一个水平的力 f 拉着，使杆子保持静止。 这时拉力 f 的立臂又该怎么画呢？嗯，从支点到力的距离，那就是这一段喽。不对，我们来按部就班画一下吧。先找支点画力的作用线做垂线，还有垂直符号，画上大括号，这就 是立臂 l 了。需要特别注意的是，立臂是支点到力的作用线的距离，而不是这一段，这是支点和力的作用点之间的距离。最后来看一个生活中的杠杠， 一个起钉子的羊角锤，手用的力为 f， 这时的立臂应该怎么画呢？跟刚刚一样，首先角质点 o 就是羊角锤和桌面的接触点，在起钉子时，这个点是不动的，再画延长线，最后做垂线，还有垂直符号，这一段就是立臂 l 了。 总结一下，画立臂分三步，先找支点，再画作用线，最后画垂线，你学会了吗？
粉丝8.3万获赞43.5万
相关视频
01:45

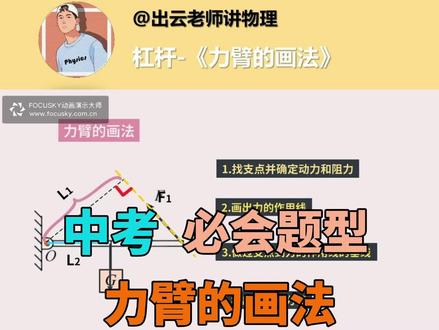

03:15查看AI文稿AI文稿利弊的画法，看这一个视频就够了！杠杆作图中利弊的画法是中考中常考的一类题目，这类题比较简单，但仍然有不少同学在这里栽了跟头， 核心鲶鱼就是细节的缺失，今天老师就带大家一起来梳理一下利弊的画法，看一看容错率最高的利弊的画法该如何去做。画利弊第一步，我们先要找到支点，在找到支点的同时，我们要确定出动力和阻力， 如图所示，支点的位置题目中已经给我们标注出来了，那动力 fe 他也已经给出，我们还需要确定出阻力，这里的阻力其实就是绳子拉力，切记啊， 杠杆的动力和阻力，他力的作用点一定都是在我们杠杆上的，所以这里阻力他其实是绳子拉力，只不过 因为绳子的末端他挂着这个重物，这两个力他是等大，所以一般就说重力是这个阻力。但是我们一定要知道，为什么我们将阻力 f 二和动力 f 一分别给他确定出来是。第二步，画力的中线， 我们要去做谁的利弊，就画出谁的利的尊线。这里我们以动力 f 一为例，画出 f 一他的利的尊线 d 的尊线非常简单，就是力的方向上的一条直线，我们在做图的时候直接将这个力延长，两端延长就可以。 第三步就是过支点做立的尊线的垂线，这一步非常的关键，很多同学他不清楚立臂到底是什么，所以在这可能会卡住，那立臂实际上就是支点到我们立的尊线的距离， 用数学上的术语来说，其实就是点到直线的距离，那点到直线的距离，我们是不是过这一点去做他的垂线就可以？第四步，标出垂足和立臂，这也是很多同学细节容易丢失的地方， 很多同学已经将这个支点到立字根线的垂线引出来了，那最后往往会忘掉这个垂直符号， 垂直符号我们一定要加上啊，标出垂足以后，我们还要把利弊表示出来，那利弊的表现形式一般有三种，那这里我们是用了虚线加大括号加字母的形式， 除了虚线加大括号加字母的形式，还有实线双箭头加字母的形式。那这里我们以阻力 f 二为例，标出他的利弊，其实就是实线加双箭头， 因为这个线他本身就在杠杆上，如果我们去画虚线的话，可能这个线不明显，所以我们选择合适的方式就可以了，那立臂的画法就是这四步。那最后我再强调一个点，就是 利弊的表现形式。有很多同学可能有疑惑，那老师这个利弊到底该怎么表示？我用实线双箭头，或者我用实线大括号， 他这种对不对呢？那老师就统一说一下啊。 e b 的表现形式有三种，第一种最常见就是虚线加大括号加字母，第二种是实线双箭头加字母。 还有第三种可能用的比较少，它是实线加打括号加字母，这三种形式都是正确的，同学们可以放心使用。
