电井桥架接地扁铁做法
这个接地扁钢焊接不符合要求，被监理责令反工整改。第一是扁钢与扁钢焊接长度不够。根据 g b 五零幺六九二零幺六 d 四点三点四条规定，扁钢之间搭接时，搭接长度应为其宽度的两倍，且不得少于三个棱边焊接。这个扁钢直径为四十毫米， 两倍就是二乘四十，等于八十毫米，而这里焊接长度只有四十毫米，所以不对。第二是规范要求三个棱边焊接，而这里是单边焊。更多的验收要点都在这本水电消防暖通验收干货里面，需要的点击视频左下方下单。
粉丝4.8万获赞21.6万
相关视频
01:02查看AI文稿AI文稿水平桥架安装你们项目做了这个扁体可靠连接了吗？根据建筑电气施工质量验收规范，呃，桥架在不大于三十米时，应不少于两处与主体保护结底保护接地。呃，当大于三十米时， 应每隔二到三十米处增加一个保护接地，且这个起点和终点都应有保护接地。 我们都知道竖向桥架我们做保护接地的很简单，因为我们强电井里面有一根这个扁铁，从底到上是贯通的，所以说，呃，做这个接地跟这个扁铁一连是很容易的。那么水平桥架你们做这个保护接地了吗？ 我之前坐地铁的时候，然后就是水平角架旁边要有一根扁铁，然后同时辐射的，这样可以保证就是水平角架每隔二十到三十可以有一处这个保护接地。
53一余两人

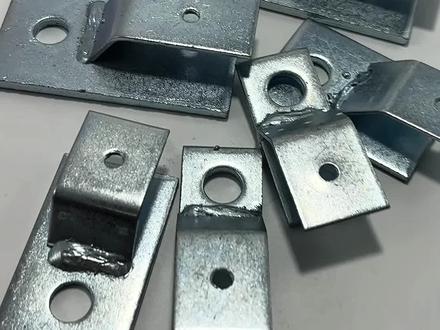

00:33查看AI文稿AI文稿今天给大家带来一款 h 型镀锌扁铁固定支架，它采用优质镀锌材料，也叫避雷带固定卡、接地扁铁安装夹， 适应各种电缆、桥架的固定，屋檐、机房配电视等，只需将螺丝拧紧即可完成固定， 无论是室内还是室外环境都能轻松应对。规格尺寸可定，欢迎新老客户下单。
3仟马
02:08查看AI文稿AI文稿家人们金属电缆桥架的接地，大部分人其实都做错了，关于这个问题，我跟很多同行都聊过，发现主要就两种情况，一种是觉得没必要做，干脆就直接不做。另一种是压根不知道该怎么做，最后也只能不了了之。在这里我先明确跟大家说一句， 接地这一步绝对不能省，不做肯定是错的。咱们平时看施工图纸，里面其实早就写清楚了金属桥架接地的要求，金属线槽桥架全长不能少于两处与接地干线连接。如果全长超过三十米， 每隔二十到三十米，就得额外增加一个和接地干线的连接点，而且桥架的起始端和终点端必须可靠接地，一个都不能少。不光图纸有要求，规范里也有明确条款， 建筑电气与智能化通用规范第八点七点一条的规定，电缆桥架全长不大于三十米时，至少要有两处和保护导体可靠连接。要是超过三十米，每隔二十到三十米就得加一个连接点，起始端和终点端也必须做好可靠接地， 和图纸要求完全一致。其实大家真正没做到位的就是每隔二十到三十米增加一个连接点这一步，今天我就结合图集给大家把正确做法讲明白，一共两种，大家记好就行。 第一种做法，在顶板施工的时候，沿着桥架的辐射方向，每隔二十到三十米就预留一根接地扁钢， 这根扁钢要就近和接地装置或者引下线可靠连接，等后续桥架施工完成后，再把桥架本身通过保护导体和预留的接地扁钢连接牢固，这样就能完全满足规范里的接地要求。第二种做法， 沿着桥架辐射接地，保护主体，除了首尾两端要连接，中间还有多处和桥架相连，形成完整的电气联通，这样才能保证接地到位。以上就是金属桥架接地的两种正确做法，今天一次性给大家讲透彻，讲明白。以后咱们做金属桥架接地施工， 一定要严格按照这个要求来，千万不能偷懒，不然很容易留下安全隐患，得不偿失。好了，今天的内容就到这里，干货都给大家放这了，记得收藏备用，咱们下期见！
1353有匪
00:48查看AI文稿AI文稿关于电缆桥架接地规范中都有哪些要求？一、电缆桥架全长不大于三十米时，不应少于两处与保护导体可靠连接。全长大于三十米时， 每隔二十米到三十米应增加一个连接点，起始端和终点端均应可靠接地。二、非镀锌电缆桥架本身之间连接板两端应跨接保护连接导体。 三、镀锌电缆桥架本体之间不跨接保护连接导体时，连接板每端不应少于两个有防松螺帽或防松电圈的连接固定螺栓。 更多规范参考 g b 五零三零三铁子们记得点赞关注！
48水电安装干货
00:42查看AI文稿AI文稿不同的桥架呀，他们这个接地要求是不一样的，像筋骨类的钢制桥架必须是要接地的，比如说咱们这个喷塑桥架、铝合金桥架、不锈钢桥架都是要接地的，但是呀，镀金桥架它本身就具有导电性，所以说可以不用接地线，但是连接处的两端呀，不能少于两个防松螺帽和固定螺丝。 老板们都明白了吗？我们是重庆桥架源头厂家，三千平米的桥架厂房，上千吨的桥架库存，镀锌桥架、喷塑桥架、防火桥架、大花絮桥架、 t 恤桥架、铝合金桥架、锡林美桥架、热剂型桥架、不锈钢桥架、 玻璃钢桥架、高分子桥架，各种颜色的桥架我们均可以加工定做，并且一米也是批发价，有需要的老板点赞加关注，重庆小五在您桥架路上少走弯路！

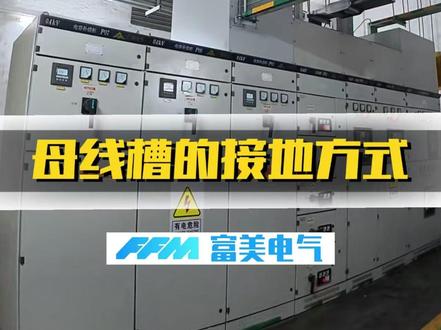

00:43查看AI文稿AI文稿那最近有很多粉丝问我外壳做 pe 是 怎么个接地方式？那我们这堵墙的背面的话是 b r t 房，那在 b r t 房的话，我们的这个外壳也是要跟地网连接的，那母线槽与母线槽之间呢？他也需要用编织袋来跨接，以 保证他的那个接地连续性。那这个到低压房这边的话，他跟低压配件柜也是需要做一个重复接地。那我们呢？为了更好的保证他这个接地连续性呢？我们加了一根扁铁做多点接地。那个扁铁呢？跟我们的地网， 我们的配件房的地网是有连接的，包括我们的这个扁铁跟我们的母线槽之间，他是也是有接地跨接的。
21富美电气
00:23查看AI文稿AI文稿连接处必须做好跨接地线，保证电器联通。桥架两端连接时一定要加跨接铜芯，接地线不 能只靠连接板联通，很多工地忽略这一点，导致接地电阻不达标，验收不过关。跨接线要牢固压接，两端接触面除锈拧紧，确保整个桥架系统可靠接地，防止漏电、触电风险。
00:22查看AI文稿AI文稿金属桥架不是导体，必须单独做接地，每隔三十米用四平方黄绿双色线跨接一次。桥架首尾都要用接地线连到配电箱地排，别指望连接螺栓、导电油漆层电阻大得很， 桥架接缝处要刮漆压接接地夹。大型厂房的桥架系统断一点就是悬空带电梯，雷雨天气危险系数翻倍。
