广联达下柱墩建模教程

成台怎么实现这种随滑板一起便捷面，好，咱们直接给大家来操作一下，先把成台给删除，咱们给大家重新操作一遍，成台删除之后呢，咱们再把这个成台给复制出来，从第一步开始呢，给大家再去演示一下，咱们把成台给点上。 好，咱们现在立起来看一下，现在成台是不是已经绘出来了，但是绘出来效果是不是不对啊？现在有很重要的一点是什么呢？就是咱们需要把这个成台的一个顶标高调成和咱们脚低的这块顶标高要一样。 好，咱们看一下这个脚低的这块滑板，他的一个顶标高是多少？大家看到是不是负的三点四米啊？好，咱们把这个成台的顶标高呢也调成负三点四米。 好，现在咱们成台是不是已经下去了呀？但是大家能看到他是不是还是不对呀？还是没有随着咱们的一个滑板进行变坡。那现在咱们需要怎么样去调呢？点到滑板里面，选中这两块滑板，点击咱们的一个设置便捷面。好， 咱们需要调哪地方呢？你需要调这个地方，这个地方是不是零啊？咱们不能设置成零，你可以设置成一个一啊，咱们调成一，现在给他点击，确定。好，大家能看到，现在他是不是已经随咱们的一个滑板便捷面进行变坡了呀？大家能看到吧？ 现在这个效果是不是就已经对了呀？包括咱们的一个下注墩，你如果说也有这个类型的，也是在便捷面处也可以用这个方式来进行去操作，需要把下注墩呢 换成咱们成台的一个构建视频结尾呢，也给大家整理了一份广联达 g t g 二零二六咱们的一个建模技巧，从咱们前期建模到主体结构到基础到土方， 这些内容呢都给大家整理的有，总共有二百零七页，咱们有需要的朋友呢，你可以点个关注评论区扣一带走。

给大家演示一下我们这个项目中啊，关于这个垫层以及呢垫层上面的这个防水层的处理，我们先来看一下图纸，在我们这个图纸里面啊，它明确啊，我们这个滑板基础下面呢要设七十厚的 防水层，以及呢一百厚的 c 幺五的垫层，而且呢塑混凝土垫层的出边距离呢也是一个一百，那么这个在软件中的如何来完成呢？哎，我们来看一下， 这是我们画好的啊，一个滑板基础和下柱墩的这样的一个三维的模型，现在呢我们要给他设置这个垫层，那么大家需要注意的是我们这个垫层啊，不仅是我们这个滑板基础下面有垫层，那么这个柱墩下面呢他也要有垫层。 好，那么这个时候呢，我们首先呢在导航栏里面选择基础，然后呢找到我们的垫层，好，我们在新建构建里面呢来进行创建，那么创建垫层的时候呢，它有多种类型的垫层啊，我们这个地方呢使用新建面试垫层 好，那么这个轻建垫层的时候啊，为了便于我们后边的啊对这个七十厚的防水层的一个处理，我们这里呢把这个滑板的垫层和柱墩的垫层呢分开来创建，所以第一个呢我们把这个垫层呢改成什么？改成滑板的垫层 啊，那厚度呢是一百厚啊，混凝土呢是 c 幺五，那么现在默认的标高呢是基础的底标高啊，是基础底标高，好，那么这样的话垫层我们就创建完成了， 接下来呢我们来绘制这个垫层，如何绘制呢？哎，这个时候呢，我们使用智能布置啊，智能布置的命令在这个里面呢，我们找到法板好，然后这个时候看我们下面的提示，按鼠标左键选择图源，选择什么呢？选择我们的法板图源，然后呢右键确认好，设置出边距离啊，是一百， 好，点击确定好。这个时候呢，大家看我们这个法版基础的垫层呢就生成了，现在我们选中法版基础的垫层，大家会发现他现在的顶标高啊，他现在的顶标改成了，什么叫基础底标高加零点六 啊，那这个为什么改成这个呢？但大家看啊，他后面括号里面有个负六点零零五，这个负六点六零五是谁啊？就是我们这个法版的啊，我们这个法版的底标高，这个标高是没有问题的， 但是他为什么改成了基础底加零点六呢？是因为我们这个有下注兜啊这个软件呢，把这个 基础底标高的判断成我们这个下柱墩的标高了，所以这个时候大家不用不用去管它。上面说这个基础底标高加零点六是怎么来的，你可以看一下括号里面这个负六点零零五，这个是不是我们现在垫层的顶标高，也就是我们阀机的底标高？ 好，我们可以到哪里呢？到我们的楼层设置里面，大家看我们的基础层啊，基础层的这个底标高啊，正好就是负六点六零五，对不对？哎，这说明我们的这个现在啊这个垫层的这个顶标高，也就正好是我们的滑板的底标高啊，他们是一致的。 好，那这个时候呢，我们这个呃砧板基础的垫层呢就完成了，然后呢我们再次啊到我们的垫层里面，我们来新建一个什么柱墩啊，下柱墩的垫层。 好，那么其他呢？厚度还是一百厚啊？混凝土呢？还是 c 幺五默认的标高呢？还是基础底标高？好，接下来我们来绘制，那么这个绘制的时候呢，我们还是用什么？用智能布置， 只不过这个时候呢，我们要选择什么？选择下注堆了，好，这个时候我们可以通过框选啊，把所有的注堆呢全部选中，我们也可以怎么办？也可以呢，通过我们这个批量选择啊，批量选择把什么呀？把我们所有的下注堆呢全部选中， 好，注意这个出边距离呢，就不再是一百了啊，我们改成零啊，点击确认。好，大家看，这个时候我们的这个注堆的垫层呢也就生成了， 大家看，现在我们是没有显示上面的滑板基础啊，这是它的垫层，然后呢这是柱墩的垫层，哎，你看是这样的，对吧？哎，这是没有问题的啊，好，那么正常情况下我们这样呢，我们的这个这个垫层呢就会制好了，对吧？我们把滑板基础呢给它显示出来啊， 好，这是我们完整的这个模型，但是呢这个时候呢，刚才我们说了，我们的 法板下面呢还有个七十厚的防水层，对吧？那么我们需要把这个防水层的这个位置呢给它流出来，那么在这大家需要注意啊，我们设这个七十厚的防水层啊，并不是为了计算防水，因为防水呢，在我们法板基础里面，它是在 基础的工作量里面啊，直接出来啊，不需要会置这个构建，那为什么我们还要下降这个七十厚呢？因为你这个七十厚它会影响什么？它会影响我们的土方量，如果我们不处理这个 防水层的七十厚度，那么我们在算土方的时候，大家需要注意，那我们的土方要从哪呀？我们要从垫层的底，就是从这个地方啊，从这个地方开始往上开挖土方了，对不对？ 但是如果我们实际上我们这个垫层呢往下降了，如果实际工程中我们这个垫层呢往下下降了啊，比如说我垫层建到这个地方了， 那我们的土方量呢，就是从这开始往上算了，对吧？所以呢它会影响我们的土方量。好，那这个时候呢，我们就来看一下如何把这个去湿后的防水层，呃，它的这个位置空出来。 好，那怎么处理呢？首先呢我们通过批量选择啊，批量选择把这个法板的垫层选中。好，这个时候大家看他的顶标高啊，是基础底标高加零点六，也就是括号里面这个负六点六零五，那么我们在这个基础上怎么办呢？我们往下降就是他的 法板上啊，这个垫层上面不是有个七十厚的防水吗？对不对？我们把这个防这个垫层呢给它往下降多少呢？降零点零七就是七十厚啊。 好，大家看这个时候呢，我们这个法板的垫层呢就下降出来了，也就他实际上中间是有个空隙的，这个空隙呢就是让我们来做这个防水的啊，做这个防水的 啊，这是第一步，然后接下来我们再来处理什么？再来处理这个柱墩的这个防水，因为你这个柱墩上面啊，这个垫层垫层上面也要做防水啊，也要做防水啊，这个时候呢我们再次通过批量选择啊，选择这个下柱墩。 好，那大家看他现在默认的顶标高呢，就是我们的基础底标高。好，我们在这个基础上呢减去零点零七。 好，大家看，那这个时候我们来看我们实际的形状啊，你看他就是个这样子的，对吧？你看这个垫层这个地方有个空隙，对吧？然后呢这个柱墩啊，柱墩这个地方呢他也有一个空隙，包括这个侧边呢也有空隙空隙，那么这样的话我们就把它呢处理完成了。 那么我们算，呃土方量的时候啊，我们依据垫层来生成我们的土方，这个时候呢就会把这个七十厚的厚度啊的 影响啊，这个考虑进去。好，这是关于我们垫层啊，以及呢这个垫层上面七十厚的防水，我们在模型中如何来处理的问题。

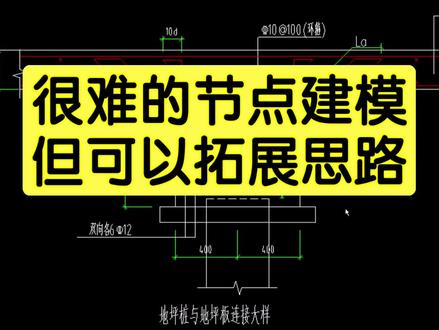

很难的节点建模，但可以拓展思路。大家好，今天这个视频给大家去分享一个疑难杂症的一个节点的果粒大建模处理。我先铺垫下案例啊，这个图纸中呢，它是一个地平装和一个地平板的一个连接构造， 那么很多人见到这种复杂的构造啊，他其实很不常规，就没有思路，没有方法了，就不知道怎么去做了，对吧？所以我接下来呢说一下我的个人思路，大家如果看完这个图之后呢，没有思路的情况下，可以参考一下。首先呢上方呢，我们法板去做，正常做 这个位置啊，大家不要想着一个构架把它做出来，我刚开始想一些什么柱帽啊，等等啊，这些构造我发现都不太好，所以我现在做法是这样的，就先不考虑三角区，你先把中间这个方的啊，这个位置把它做出来，用柱墩去做啊，柱墩柱墩在选择的时候呢，这是我做出来一个成品构造啊，就是你我先找到这个柱墩 柱墩，然后你去新建，新建柱墩找哪个呢？找这个先用它做出来，然后把这个这个高度用法，用那个板厚剪的一个保护层，这个位置填十倍地就行啊，跟这个这个图纸对应上十倍地，这样的话里边就做出来了，但是有一点就是上面这个估计他不是放大了吗？ 对吧？但是现在他没有，他现在还是在这个位置，那现在就短了一块，如果大家大差不差就不用管了，但是你要想做的细致一点也可以做，怎么办呢？就是在编辑钢筋里边，你把这个位置复制出来，复制出来一个， 把它选中，右键给它复制，然后到空白处给它粘贴上，粘贴之后呢，你可以调尺寸，我不调了，你看这个是我调的，调大一点，然后改成一根，它不是渐变的吗？再复制一个，再改，再调一根，这个总数要减掉的啊，大概是这个思路，那这样的话呢， 嗯，给大家看一下啊，这样的话呢，这个箍筋就处理掉了，然后这个钢筋也处理掉了，现在差三角区域，三角区域呢，没办法了，我们就自己补充一个挑沿吧，然后呢这个用挑沿去做挑沿，做完事之后呢，就四个角就封闭了，对不对？接下来处理钢筋，钢筋的话，我刚开始想把它 画上去，但是我发现，嗯，还不如手算简单，所以就手算，你看无非就是这段长度加上两个 lv 呗，对不对？手算一面八根，这个更简单一点，所以我建议大家手算就完事了，放到其他钢筋里去啊。 这个就是关于将来一个大样的讲解啊，大家可以通过我这个视频呢，去梳理一下自己的一个建模思路，拓展一下这个建模的一个思维方式啊，我们这个视频就分享到这里。

广联达装饰建模机造价必会的易错点。大家好，今天这个视频给大家去分享一个关于装饰工程中的这个楼地面，再去提亮算量的时候的一个建模易错点，我直接铺垫案例啊，就有的时候我们在这个呃装饰这一块， 比如说门口这一块，有的时候这个地砖啊，他是通铺的，就是我们所谓的那个块料，那如果通铺的情况下呢？这个量广联达默认其实是不对的。你比如说我给大家分析一下，点一下这个楼地面，点一下这个工程量，你看这里边啊，他再去计算这个门口侧壁这块，他是一个九百零点九，是 这个门宽，然后呢零点零七是什么意思呢？他只是说这个位置啊，就是我给大家转一下啊，他就是说从门框哎，从门框到这的距离，实际上门框的位置，他并没有给你算量， 能理解吗？也就说这个框厚，他可以扣减掉了，但是如果我们工地上，他如果是通铺的情况下，这个门框这个位置是正常有地砖的，有有量的，但是软件默认啊，无论是哪个键膜，他都会把这个扣掉，那这个东西怎么去改呢？有些朋友说，老师，那跟框啊，调成零框后，调成零行不行呢？如果你只是为了算一个地砖，一个块料的话没问题， 但是有的时候我们还考虑墙砖，墙上如果有砖的话，你给框调成零之后，那墙砖不相当于通铺了吗？但是墙在左右两框的位置，它实际上是不可能通铺的，所以这种方法呢，特别局限性。那么怎么做呢？我建议大家这样，在这个计算设置里边找到楼地面，然后这个位置去筛选一下 块料，找到门，然后你这个位置点开，选择最后一个啊，就是既要加这个侧孔面积，又要不考虑框厚，这样的话呢，你回去再去呃，算这个楼梯面的时候，他就把框的位置给你加上工作量了。比如说我给大家看一下啊，查看一下这个计算式吧，你看这个位置 刚才还是零点零七，现在是零点一，对不对？就相当于从中间呃，算了一半，这一侧呢再算一半就没问题了。所以这个呢，大家可以当做一个装饰工程构建的一个必改项去设置啊啊， 当然了，前提是砖要通铺的情况下啊。那么大家如果对这种课程比较感兴趣，可以关注一下我，后期呢会发很多关于这种易错点类的一些知识点，我们这个视频呢就分享到这里。

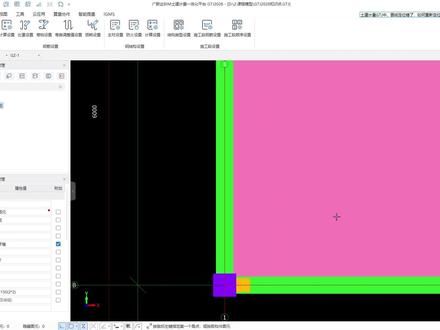

给大家分享一个很多人工作五六年都没有注意的构造柱建模测量细节，这个细节一些施工单位的同行也知道，但他们常常会把它当做水分，故意保留， 就等着审计单位的同行来扣减，那这个情况其实特别常见，当你用构造柱来画爆框或者门朵的时候，如果构造柱紧贴着主体的这个结构柱的时候，那么软件在计算模板面积的时候，是不会自动扣减他的接触面积的。那本质上呢，其实这是软件的一个问题， 目前也没有针对这个情况的设置，我们通过他的计算式看一下他的单位扣减关系，这个模板面积虽然扣减了这顶上的过量的这个接触面积，以及和气体墙的一个接触面积，就是右边的这一块和气体墙的， 但是左边呢和构造柱的没有被扣减。然后我们再看一下他的计算规则，我们从计算规则呢也可以找到他的过滤构建呢，并没有针对框架柱的一个扣减。那么出现这种情况我们应该如何进行处理呢？其实他主要还是一个操作的问题， 我们在绘制这个气体墙的时候，我们把这个气体墙呢稍微画长一点，把它一直延伸到我们的这个柱子内部去，那这样我们再来看一下它的构造柱的三维扣剪关系， 可以看到之前构造柱它只扣了右边这一侧墙体的这个模板，然后我们将墙体画进柱子以后，两边的接触面都会被扣剪，这个时候它的计算结果才是正确的。在视频的最后就是这一份超级详细的广联达 g d 勾审核要点，想要的朋友扣一拿！

这种节点图纸的话，应该很多人都有见到过啊，这也是比较常见的一个节点，就是我们在这个基础层的柱子， 呃，深入到基础构建里面的这个高度里面，它会有一个描述叫做，呃在基础高度范围内，它的估计呢给定了一个信息，是比如说我们这个图纸的话，它就是二 c 八这样的一个信息， 然后我们可以来标注一下，比如说这个二 c 八的信息，然后呢其实这边还包括我们的这个柱子的重金深入到基础底弯折多少倍的这个长弯折长度呢？也是给定的。针对于这种给定的图纸的节点信息的话，我们如何去修改柱子相关的计算设置呢？ 我们来看一下啊，所以从这一点我们可以获取到，可能需要你在画好柱子构建之后，需要针对于你自己的工程图纸呢做一个调整，比如 说你的这个基础高度范围内的这个箍筋如何去设置，以及我们的这个重筋锚入到基础里面弯折，你是全部都锚入到基础弯折还是呃只有脚筋弯折也是可以选择的。然后另外就是弯折的长度你要怎么进行一个设置呢？首先呢就是我们呃 柱子的箍筋在基础高度范围内那个位置，他的箍筋根数如何去调整？在我们的柱子的这个属性的柱子的计算设置的地方呢？这边可以直接做一个调整啊， 可以按照指定根数或者是按间距来进行设置，按间距的话软件默认就是如果你不调整，那他就按照默认间距五百来进行给你布置。在那个基础高度范围内那个高度来进行一个设置，然后另外呢就是我们刚才说到的柱子的重心深入到基础底弯折，那我们是全部的弯折还是只有角尖 弯折，那在这个位置呢，也是可以做一个调整的。呃，你可以根据你图纸上的那个节点信息去根据呃实际情况去进行一个设置。是脚筋，你可以选择成脚筋弯折，然后另外那弯折类型选好之后的话，那弯折长度是多少呢？也是可以根据我们节点设置这个地方来进行一个调整啊。 然后呢在这个工程的计算设置里面呢，他会有土建的计算设置和钢筋的计算设置，那找到钢筋计算设置这个位置呢？我们可以点到计算设置页面找到对应构建，我们现在所讲的构建呢是柱，那你就在柱子构建里面，柱子构建里面首先第一条的计算设置就是柱在基础插筋， 呃，某个区内的一个箍筋数量，就可以在这边去进一个设置。刚才我们那个位置是二 c 八吗？按到那个图纸上来看的话，二 c 八，那我们就给它输入二 c 八，你也可以点开后面小三点在这里输也是一样的啊，我直接在这个框里面输也可以。好，另外呢就是再回到这个下面来， 这边有一个叫做重筋深入到基础的一个牢固形式，可以选择全部深入肌底弯折，还是可以做一个选择的。另外呢我如果选择是 脚尖深入弯折之后的话，那这边他的这个擦金的弯折长度呢，也可以在下面这个位置调整。另外还有其实在这里也可以做一个调整啊，在节点设置的地方找到我们的 这条叫注基础，基础擦金啊，这一条这边呢也可以直接做一个调整，我们刚才图纸上看到的是输了一个密码，那我就按图纸来进行一个设置好关掉它。我现在呢去进行一个会字。 好，现在已经汇总完了，我已经开了实时汇总计算啊，所以他已经汇总好了，接下来呢我们来看一下他的这个钢筋结果，我们可以来看他的钢筋三维结结果啊，好，可以看到在基础高度范围内，基础被隐藏了，我重新显示一下基础高度范围内可以看一下他这个箍 筋根数，就是这两根，也就是我们刚才在计算设置里面调整的那两根啊，然后呢就可以看到钢筋信息就已经找到了，然后我们选中这两根信息啊，在这个位置，这个呢就是我们的箍筋的 这个箍筋的计算结果啊，那他对应的编织钢筋里面结果呢，在这边可以去做一个呈现好，然后另外就是他的一个弯折，弯折的话我刚才是按照全部深入到这里弯折，弯折长度是十五个 d， 那 这个位置呢也计算出来了啊，好，这个呢就是我们针对这种柱子的底部深入到基础里面的相关的一些设置啊。
