cad直线怎么调整角度

是来的，咋了，脖子疼啊？不是这个客户给我发过来这个图，他是歪的呀，我得这样歪着看呢。你给他摆正就行了呀。还头歪着，怎么摆正，就这样给他摆正更蠢了。我来教你个简单方法。那咋做呀？首先呢，你来在鼠标垫上找到直线的快捷指令 l， 你 输入 l 空格， l 空格在下方去会制一条水平直线， 随便画一条是吧？对，一定是水平的空格结束，接下来呢，再找到对齐的快捷指令是 a l， 你 输入 a l 敲空格框，选你的图纸 空格，确定指定左下角的角点位置作为第一个圆点，这里吗？对点一下，再点击直线的左侧端点位置，这个地方点一下，在指定右下角的角点位置作为第二个圆点，点击直线的右侧端点空格确定， 问是否基于对齐点缩放，你只对齐不缩放，选择否？你看，这就摆正过来了。哦，原来是这么做的呀。对，我学会了。老师，这个太厉害了。

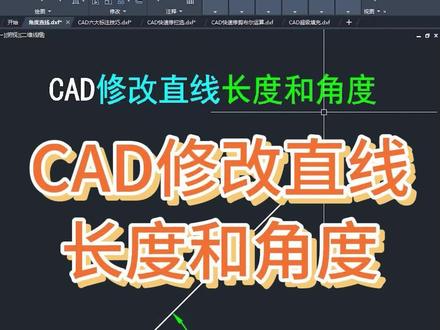

cad 修改直线长度和角度？不知道这条直线多长，要把它改成一百，我们输入拉长的快捷键， l， e， n 空格， t 空格，输入一百，选择直线的端点空格，确认 修改完成。我们标注一下，直线的长度已经变成一百了，要想改变直线的夹角，我们输入 d， c， a， n 空格，选择第一条直线，选择第二条直线。移动鼠标，点击鼠标左键，角度一至四十五度， 我要变成六十度，输入六十回车角度，修改完成。点赞关注，学习更多 cad 技巧！

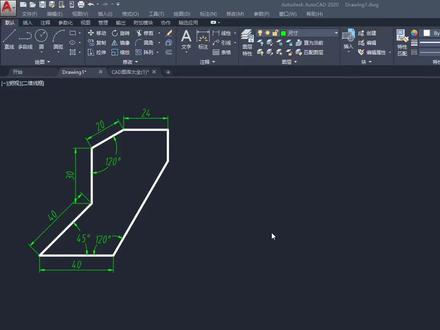

今天做一个练习题，首先呢我们这个图主要是练习直线工具，还有角度问题，那从下面开始吧，这根线长度为四十，先画出来，挨到空格， 首先向左画一根长度为四十的线。好，接下来呢这里啊他有一个带长度带角度的直线，长度为四十，角度为四十五度。我们现在呢在进行盘站，直接输入四十，然后再 按住线不见，输入小票，角度呢，四十五，这里是正的，直接输入四十五空格，再空格一下，结束命令，这里呢就完成了，看到吗？完成之后我们可以标注一下长度，角度是不是，是不是 是一模一样的。好，那我们接下来呢就继续往上输入，直接命令 l 空格点这个点向上三十。好，到这里呢他又有一个角度问题， 角度呢是在这里标注的角度是一百二，这一百二应该怎么看呢？应该这样来看， 首先呢下面这里是一个直角吗？九十度，也就是说上面这一根斜线，这里的角度呢就等于三十，因为只有九十加三十，他才能够等于一百二，能够理解吗？那我们在这里输入 iphone 格，点击这个点， 首先呢输入一个长度二十，然后再按住 shift 键输入小于号角度呢，就是我们刚才算的九十加三十等于一百二， 所以说输入一个三十空格，那这根线就完成了，空格一下，结束命令 dal， 长度二十，角度九十 一百二，对吧就对了，那我们接着给他画一下 l 空格，从这里向右二十四，空格向下，这根线没有，长度没有，你就随便画。 接着下面这根线给他换一下这个线，他有一个标注一百二十度，这个一百二十度呢？如果说我们要给他绘制出来，我们梳了一个六十就可以了， 输入 l 空格，点击这个点，因为这根线他也没有长度，所以说你直接按住线附件，输入小于号角度，给一个六十，这根线带角度的线就出现了。出现之后呢，你可以给他画长一点，超出这个线也可以，或者说你画短一点，画 这么弹，然后再使用这个圆角 f 空格，按住 cf 键给他们进行一个闭合就可以了。那这个图呢，就已经全部完成了，看到吗？学会同学，给老师点点关注，点点赞哦！

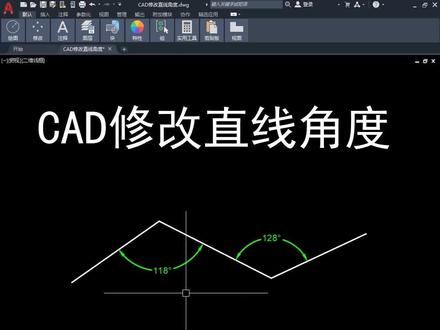

cad 修改直线角度，输入直线 l 空格点第一点，点第二点，第三点，画出两条直线，我们标注一下它的角度，现在是一百一十一，如何把它改成我们想要的数值幺幺八呢？输入 d、 c、 a、 n 空格，选择第一条边，第二条边， 移动鼠标，点鼠标左键，在这里我们把角度数值改成幺幺八回车，这样他角度就变成幺幺八了。继续画直线 l 空格，捕捉端点向右画线， 想要它角度变成幺二八，同样 d、 c、 a、 n 空格，选择第一条边第二条边，看一下它的角度值，现在是一百二十一，改成幺二八幺二八回车，我们再输入角度，标注 d、 a、 n， 去标注一下这两条直线 夹角看他已经变成了一百二十八度。想要学习更多 cad 制图技巧，我推荐大家学习这套 cad 入门到精通的系统课程，课程包含 cad 的软件和安装教程， 全套课程一百八十六节课，包含 cad 的二维和 cad 的三维，手机、电脑、平板都可以永久观看学习。想要报名的同学，点击左下角就可以报名成功，如果你能领到优惠券的话，只需要六十九就能学到全套的 cad 课程啦！

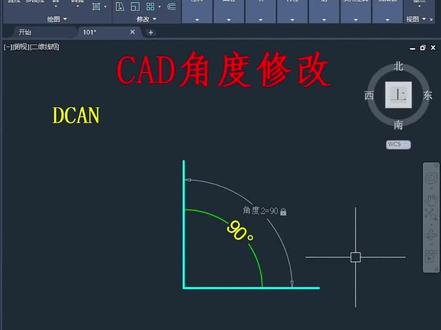

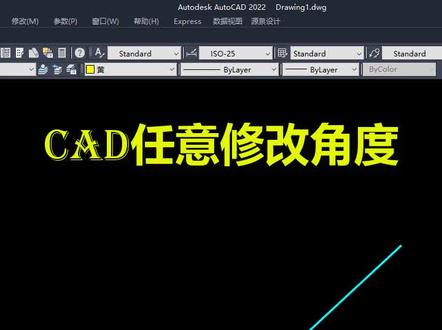

在 cd 中如何任意去修改角度呢？比如说 dan 测量他的一个角度视为九十度的，那我想要改成其他角度，输会计键 dcan 空格选择第一条直线，第二条直线， ok， 然后在角度当中由九十改成你要的，比如说七十二度回车站，我们那个角度就改好了。 那同样我可以再双击他，比如说由七十二改成一百零九回车， ok， 那角度改完了，但是我会发现七十二这个标注没有改回来，那我们再次按一下回车， ok， 角度跟标注也统一显示出来了。这样的一个技巧你学会了吗？

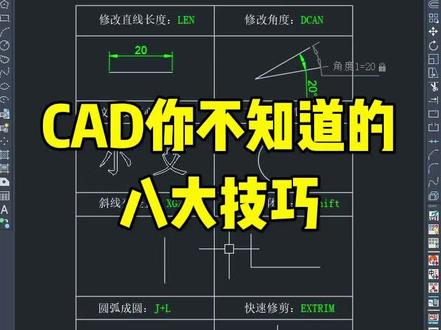

cd 你不知道的八大技巧一、修改直线长度竖 len 空格竖二级指令总计 t 空格总长度为二十空格，点击要修改的直线空格圈，完成修改。 二、修改角度数 d， c， a， n 空格，点击角的两条边鼠标左键点击输入角度二十，按回车键，完成修改。 三、文字变空心数 ttx 空格，选择文字一秒文字变空心，直线变圆弧数 xxa 空格，点击直线向左拖动，完成直线变圆弧。五、斜线变竖直竖 xgz 空格，点击倾斜直线变成竖直直线。 六、一秒闭合，输入 f 空格，按住 shift， 点击两条直线，完成一秒闭合。七、 圆弧成员竖这空格，点击圆弧空格圈数二级，指定 b 和 l 空格，完成一秒。成员快速修剪，输入 extrm 空格，点击编辑，点击我们要修剪的部分，完成一秒修剪这八大技巧你都知道哪几个呢？

老公，怎么了？这样的角度线他是怎么画的呀？首先输入直线的快捷键，输入 l l 空格，指定第一点画直线，输入他的长度一百八十。一百八十，需要按一下键盘上的 table 键，切换到角度，输入角度四十五，四十五回车，这样角度直接就画好了。 那我也不知道画的对不对呀？啊？我们可以找到对齐标注的快捷键 dal， 标注一下他的线长角度，如果要标注，找到角度，标注 dan， 输入 dan， 选择这两条直线，标注他的角度， 左右对比一下是对的，是对的。那我想要改这个四十五度，怎么去更改他？呃，改角度，输入 dcandcan 空格，选择下边直线，再选择上面直线，拔出角度，想要改成多少度就输入多少度，三十车， 他就变成三十了。那这个长度我也想改一下啊，想改直线的长度，我们使用拉长的快捷键 l e n， 输入 l e n 空格，想改总长，输入总计括号里边字母 t 空格，想要变成多长就输入多长，一百五十空格，选择直线的断电， 这样长度就变成一百五了。这些方法太方便了吧，但是快捷键我记不住的。如果说你快捷键记不住的话，推荐你使用这个 cad 二维加三维的快捷键鼠标垫， 它包含了绘图工具快捷键、修改工具快捷键，标注工具快捷键、功能快捷键以及三维建模快捷键。每一个快捷键后边都有对应的图标，我把它放在视频左下角的小黄车里，赶紧点击把它带过去吧。

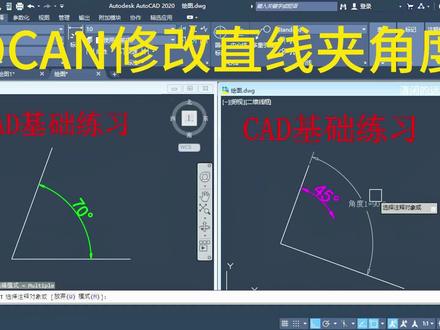

我们学一个修改角度的快捷键，随意修改两条直线的夹角。首先输入 l 空格，选择起着点，画一条直线，选择 输入 l 空格，选择起点，再画一条直线，输入 d、 a、 n 空格，把角度标注一下，加十九时输入，输入 d、 c、 a、 n 空门，选择第一档直线，选择第二档直线，确定修改 角度，输入四十五回车，角度就回来了，输入角度七十回车，现在角度没有回了，再回车就回来了。把这个角度输入 e 空格删掉，就可以这样修改。

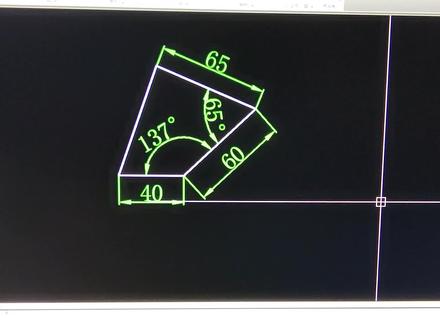

大家好，我是你的好朋友彤彤。今天我们来看一下一个 cd 的图纸该如何的绘制啊？就是这个形状， 我们看一下他这里有两个角度与三个边，然后我们绘制，我们看这里是四十，所以说我们首先输一个直线命令 l， 然后再输入四十，点击空格键， 然后呢我们看这里啊，这里有个一百三十七度，这边冰长是六十，该怎么办呢？我们可以输入小于号，直接输入带角度就可以了， 但是呢我们看一下啊，这里不是一百三十七度，我们要一定要搞清楚，一百三十七度，我们只是这边我们实际上要求的角度是这里也就是一百八十度减去三十七度，我们实际上这里是四十三度啊，这里只有四十三度，也就是说我们从 这个拐角，我们输入 l， 点击我们这一点，输入镇江模式，然后再输入小雨号，这里我们就得输入四十三，点击安特键， 这样我们就可以输入这条直线带角度的斜线，让我们再输入六十，点击按的键，这样就可以了啊，我们这里一定要搞清楚，我们从这里输入小雨号，是从这里朝这边旋转， 所以说呢，如果说我们输入三一百三十七度，我们就不正确了啊，这里我们一个六十五度，并且这个边长六十五，这里该怎么办呢？ 这里呢我们可以输入圆明令，输入 c， 点击，我们以这个为圆心，我们输入六十五，也就是说我们这里一个半径，这个圆上，我们这个六十五，这个点 肯定是在这个圆的半径上，然后并且与我们这个直线夹角成六十五度的一个直线上，所以说呢，我们这里按角度输入角度可能需要计算， 呃，有些可能同学不会输入，所以说呢，我们这里可以直接输入 l， 我们就通过这个直线，我们通过这个直线旋转也是可以达到我们的目的的，我们点击 l， 点击空格键，我们以这个为起点，我们朝下边啊， 朝下边，我们因为输入这里我们可能会线条选择，嗯，有点困难，不太好选择，我们可以稍微短一点点击就可以了，然后我们通过这个输入旋转 ro 旋转命令，点击我们的圆心，我们输入负六十五，这样我们就可以把这个直线给旋转 开来了，然后我们再输入延伸命令 ex， 点击空格键，点击我们这个圆心圆的边上，然后右击选择完成，点击我们这个直线，使他延长，然后我们把这个辅助圆给删除，再连接我们这两个的收尾， 这样就可以了。当然说如果说我们输入带角度的可不可以呢？也是可以的啊，这里我们角度就得分清楚我们得输入多少度，看清楚我们要输入的是这个度啊，因为我们刚才算了，底下这个里是五十， 我们给拿下来， 我们这里是四十三度啊，这里就得使用我们的数学的姿势，四十三度呢，我们 得输入这里是多少呢？我们从这里往这边旋转四十三度，再加上我们这边这个角度， 我们这里是四十三度，我们这里也是四十三度，然后我们再算这个六十五度，再减去四十三度，我们这里就得到了多少二十二度，所以说我们输入这里，我们朝这边旋转， 然后再拿一百八十度减去二十二度，就等于我们旋转的角度，我们可以直接输入小宇宙号，等于这个角度就可以了啊，一百八十减去二十二 等于一百五十八度，所以说如果说我们直接输入角度得需要计算，可能比较麻烦，所以说我们这里呢，使用圆制作一个辅助圆，也许会稍微简单一点啊，之前我们就教到这里啊，喜欢我的可以关注我一下，谢谢大家的观看。

让你把角度从六十改到一百，你非得选中直线，这样拖，你这得拖到啥时候呀？直接输入 d、 c、 a、 n 敲空格，选中两根直线指定位置，直接输入一百，敲空格完事。 然后你双击数字，想改多少改多少都是没问题的。
