海迅云智造教程
我们今天来画一下这个柜子，首先的话呢，进到我们的编辑页面之后，右侧呢设置我们对应的柜子尺寸， 因为我们这个柜子呢存在切角，所以说这个尺寸呢就写的大一点哈，这是我们没有切角之前的一个尺寸啊。 设置好之后呢，我们给它拆分一下， 上空间呢，我们给他留一个一千，下空间呢留一个七百五。确定上好之后呢，我们正常去加，去加板子， 后背板，前挡板，然后第二个空间呢，我们去加一个左侧板和后背板，第三个空间，我们将左右 顶前挡板和后背板，然后加好之后呢选中我们的柜子，点击切角， 选中我们需要切的这个位置，然后我们在切之前呢，我们需要想好我们需要留下的尺寸是多少， 那这会等我给他留下五百，那也就是说他的宽度呢是两千吗？两千呢，减去五百一千五，我需要切去一千五哈，高的话呢，我这个位置是通底的哈，那用这个表示的话就是 h， 所以 说这个地方就不用去改哈， 然后深的话呢，我也是留下五百，就是说就是他的深，一千啊，减去五百，还剩下一个五百。把下面的自动补板呢，我们给他取消掉空选，创建 我们这个红色的这个空间哈，是我们切角的那个尺寸，我们给他隐藏掉就可以了。 下面空间呢，我们去给他加一个自定义的一个横板，键盘上的一个 a 键。 上面呢我们给他留一个两板，确定选中我们上面这个小的空间，加自定义立板键盘上的 s 键。左侧呢我们给他留出来四排， 确定，然后加好之后呢，我们把空间呢给它拆分一下，选中上面空间，左右拆分，左边呢四百八，四百八十二， 因为我们当时留的尺寸呢是五百，但是我们加版的嘛，所以说它需要减去一个对应的一个版号，然后前后后空间呢也是四百八十二确定， 第二个空间也是哈，左右左边四百八十二确定，然后下面小空间我们选中， 前后拆分后空间呢也是哈，四百八十二确定。 加好之后呢，我们就可以把这些用不到的空间啊给隐藏一下，在我们空间竖这个地方，我们给它勾选一下， 这样的话这个位置就没有多余的那个大的空间了啊，上面空间呢，我们去加一个左侧板，然后加一个自定义横板， 然后加一个自定义立板， 右边呢给他留一个门板，确定，右边空间呢加一个藤板，左边空间我们加一个门 确定， 然后我们旋转仕图那一个的话呢，就是在这个地方我们公选自动给它换到对应的一个仕图上面或是方位，这个地方呢我们选择这个右方位都是可以的哈，选中之后我们去加一个单门， 门面个数改成一，注意他的开门方向还有他的盖直。设置好之后，确定 第二个空间呢，我们去加一个层板，第三个空间在这个地方呢，我们去给它拆分一下，前面呢我们给它留出来一个十八的一个尺寸。确定隐藏， 然后我们去加抽屉，选择外盖，开直呢改成零， 左右个数改成三个，充分间距呢改成一，跟上面的满缝持平哈，确定 加好之后，我们画右边的那个柜子，选中我们的右侧板，新建空白框，宽度呢改成一千八， 深度就是我们当时切剩下的那个尺寸，高度呢，我们只要它自动分水就可以了。确定选中之后加左右侧板，顶板， 然后呢加一个自定义的一个层板，下边呢留下七百五。确定 下面空间呢，我们去加一个后背板，前挡板，上面空间，我们去加一个插套背板， 再加一个自定义的一个层板， 揉出下面距离，上面呢我们去加门板，我们加四扇门，注意呢他的门板布局在生成中，测试板这个地方呢，我们给他空选一下，确定，然后把我们门板呢给他隐藏一下， 我们去加两个一通配件库，一通， 然后选中我们下面的前挡板，再加一个空白框，去画我们榻榻米，宽度呢，我们让他跟随，深度呢改成两千，高度 改成四百五。确定。然后我们先把这个空间呢上下拆分，上空间十八， 看空间的先打实隐藏一下，选中下面空间，我们加后背板，前挡板，右侧板，选中加自定义的立板， 左边的我们给他留一个五板。确定 选中左边这个空间的，我们去加拉条哈， 资源库柜体榻榻米，然后选择榻榻米拉条，选择上下双拉条的这个哈，确定。 然后我们旋转一下，试图选中空间加自定义的中立板，数量的改成二，确定。然后呢选中我们空间，我们去给它拆分一下，上下拆分，上空间呢，八十 下空间一样，八十确定第二个空间一样哈，下空间，上空间。 确定，我们到这个空间，我们去加我们抽屉，我们把这个关闭窗口的杂志给它关掉。 加外盖上下盖值呢改成零，左盖值呢改成零，右盖值八盖。确定第二个空间哈，也是一样的，他需要改一下他的左盖， 选中右盖呢改成零，然后把关闭窗口勾选上。确定 我们全部显示一下，显示一下我们上面的这个小空间，我们再给他左右拆分一下，左边呢给它留出来我们距离。确定我们加一个顶板， 右侧是个大的哈隐藏，我们去加盖板，安装下面盖板， 我们将外盖左盖指改成零，然后个数呢？左右个数改成二，前后个数呢改成三，我们给它通向贯穿。确定， 我们把这个盖板呢给它隐藏一下，我们去加我们底板键盘上的 y 键， 然后也是切换一下我们的仕图哈，选中我们的前挡板，再去加一个空白框，宽度呢设置一千， 深度呢五百，高度跟随就可以了。确定，选中，我们去加左右侧板， 顶板，底板，底板呢我们选中，往上呢去给它偏移八十。 选中下面空间，我们去加一个踢脚板，上面空间我们加层板， 加两个插槽，背板 上面空间我们去加一通， 下面空间呢我们去加一个裤抽， 加一个内嵌的，然后避让呢？左右避让改成 l 型，然后内缩八十 挺靠上方，把自动自动的高度呢给它取消掉。确定，然后我们上面这个板子呢，我们给它选中，我们给它往后， 然后在这个地方呢它会有自动熄火。然后确定，然后选中空间哈，我们去加门，按住 shift 键多选门板， 双开门下盖纸呢？加八十盖住我们踢脚板，确定全部显示一下， 那我们这个柜子的话呢？就换好了。
粉丝5145获赞4.7万
相关视频
18:29查看AI文稿AI文稿我们这个视频讲一下拐角的餐边柜和鞋柜的画法，我们可以把它分为三部分，先调用空白框架，把我们中间的部分先给画出来，我们输入一下我们所需要的尺寸， 输入完之后我们点击一下切角，选择我们所需要切角的方向，以及我们的切宽和切深，切宽和切深我们可以利用我们整体的空白框架的宽高，然后来剪掉我们这个柜子的厚度，来得到我们这个切宽和切深。 比如我们都以四百五为例，减掉我们这个四百五，我们的切宽，输入一三五零深度，我们输入九百，点击一下创建，选择我们后面的这个空间就是我们这个切角的空间，前面我们直接利用空间拆分，上下拆分，把我们下柜九百五，我们给拆分出来， 拆分完之后我们选择下面的空间，我们依次来添加一下摆件， 选择我们这个底板，我们偏移一个踢脚板的高度，选择下面的空间，点击安装圆弧板，选择我们所需要的方向，选择嵌入方式，内嵌改一下我们这个切宽和切深， 我们这个切宽，切深以及半径我们都输入为二百七，我们统一一下数值，点击一下确认上面的空间，我们可以直接点击我们这个底板，点击导角，选择我们所需要导角的边，输入一下我们所需要的半径，我们点击一下确定 关掉窗口，我们直接右键是退出我们这个倒角的模式，那我们上面这个空间可以利用拆分前后拆分，我们把前面四百五的柜体深度我们给拆分出来， 拆分完之后我们来添加一下板件， 添加完之后我们选择左边的空间，我们加一个三开门，勾选生成中侧板，改一下盖纸，我们上盖改为零，右盖我们改个九下盖，让它盖住我们这个地脚板，点击下确定右边也是，我们添加一个对开门， 改完之后我们选择顶板，我们需要让它压住我们这个门板，那我们前延伸改个二十，相对应的右边我们也改个二十， 改完之后我们对我们这个顶板进行一下导角，选择我们所需要导角的边缘弧，我们这个位置需要压住我们这个门板，所以我们在半径的时候，在二百七的基础上再加一个板厚，那我们改为二八八 中间空间，我们点击安装圆弧板，选择我们圆弧门的类型以及我们这个开合方向，我们这个圆弧门的方向，上盖下盖我们改一下数值， 切宽切深以及半径我们都改为二百八十八， 这样我们就已经添加好了，那我们下面的空间我们选择 按我们键盘上的 d 是 我们自定义背板，我们自定义一下，我们前面我们可以剪掉一个板厚， 这边也是， 然后我们再选择这个板件，利用我们这个板件的拖拉拽，选择我们这个箭头，可以直接让他们平齐。 上面空间我们拆分一下，把我们镂空位置六百给拆分出来，拆分完之后跟我们自定义背板一样，我们选择选择我们这个前边距， 我们隐藏一下这个空间，点击我们这个背板进行一下拖拉拽， 上面空间我们可以利用空间拆分，先上下拆分，上面我们拆出一个三六的顶板作为我们的顶收口， 我们选择我们上面的空间，选择顶板，取消一下板后，自动输入三六，点击一下确定下面空间，我们就可以依次来添加一下板件， 再进行一下拆分， 拆分完之后我们来添加一下板件， 添加完之后，我们利用键盘上的 s 是 我们自定义中立板 点，我们键盘上的 s 是 自定义中立板，我们输入一个左边句，要跟我们下面的这个立板给对齐， 旁边我们按键盘上的 a 是 自定义横板啊，我们输入一个下边句，作为我们这个开放格的高度， 添加完之后我们就可以依次来添加一下门板， 右边我们加一个对开门 中间圆弧，我们先给我们这个圆弧倒一下角， 选择中间空间，点击安装圆弧板，选择圆弧门，输入一下切宽切深，我们多一个把厚， 改完之后，我们选择隐藏门板隐藏，多选一下我们这个圆弧门，隐藏一下，我们可以添加一下我们内部结构，加一个层板 这个位置，我们可以加一个鞋板作为我们这个鞋柜， 我们可以看到我们右边跟左边的这个参数都是一一对应起来的，像我们这个上下预留就是我们这个板件到我们柜子的 顶部以及底部的这个位置，我们按照自己的实际情况来填写一下前预留以及后预留，前预留就是我们下面这个板子前面这个挡板离我们这个柜子前面的这个位置， 这个是我们这个后面的这个后预留的位置，还有我们这倾斜角，按照我们这柜子的深度，按照我们业主家的这个最大的斜是多少，你来留一下这个倾斜角度，他肯定是越大，那我们这个空间就会越足。 前挡板的高度，这个前板的高度，这个 a 啊，你这个需要这个挡板是多高，然后错板距就是我们这个 最下面的这个板件，这个 b 啊，跟我们这个前板的高度，这个位置，这个 b， 按照我们自己的实际情况来填写一下就可以，写完之后我们点击下分析，点击下确定，这样我们就已经添加上了 中间我们这个圆弧的空间，我们可以选择一下空间，按我们键盘上的，按我们键盘上的 a 是 我们自定义横板，那我们选择一下我们这个所需要的圆弧板，点击下确定， 添加完之后我们点击一下导角，添加完之后我们改一下它这个半径，点击一下全部显示， 我们选择门板全选，按住 shift 多选一下我们这个圆弧门，对它进行一下材质编组， 再改一下我们这个颜色， 点击一下保存 看一下。那我们现在在接下来再画一下我们左边的这个 冰箱柜的部分，我们输入一下我们左边柜子的尺寸， 我们先拆分一下啊，左右拆分，我们先把旁边冰箱柜的尺寸左边我们给拆分出来， 我们旁边是有一个见光板的，那我们可以直接先添加一个右侧板，再进行上下拆分，把我们上边这个顶收口给拆分出来，上边我们选择一下资源库，组建上风板，我们可以加一个左见光， 然后接下来我们可以依次来添加一下板件， 加一个自定义横板，后背板，我们添加一个门板，我们盖住我们上面的顶收口， 中间我们可以在我们这个板件常用板条加一个后拉条，取消一下高度，自动输入我们所需要的这个高度下对齐，比如我们下对齐个一千，点击一下，确定 我们旁边的这个见光板，我们可以点一下，让他改一下前延伸，让他盖住我们这个门板右边空间，我们可以利用拆分前后拆分，把我们后边这个柜子的深度先给拆分一下， 我们隐藏一下前面的空间，后面我们上下拆分，把我们上面这个六十给拆分一下，我们来依次添加一下顶收口，以及我们下面柜体的板件 键加叉槽，背板，选择中间空间，我们按键盘上的 a， 我 们可以多加几个板键，点击一下，确定我们按住 shift 多选空间，我们来加一个左开门，改一下盖子， 我们现在来门板全选，按住 shift 再选择我们这个见光板，对它进行材质编组，编组成功之后，我们改一下颜色，剪辑一下保存 我们右边啊，我们现在画一下我们这个鞋柜的换鞋凳的部分， 改完之后我们现在进行一下拆分，上下拆分，我们把我们下面我们这个换鞋凳的高度给拆分出来，继续拆分一下我们这个换鞋凳的高度， 我们拆分完之后，我们加一下我们这个板件，因为我们这个门板是要盖住底板的，那我们可以改一下左右延伸，都改个负幺八， 改完之后拆分一下右边，我们也留个，我们现在来依次添加一下我们这个板件， 添加横向两个抽屉，改一下盖直， 改完之后我们点击一下确定，我们选择我们这个顶板，来利用一下导角，改一下我们这个导角的角度， 我们现在都以八十，右边的点我们也八十，下面我们让他多剪一个板厚，因为他要盖住我们这个被我们这个门板给盖住。 拍完之后我们右键取消，旁边的我们再继续拆分一下，跟我们这个柜体一样左右拆分，我们把左边的这个门板的厚度我们给拆分出来， 拆分完之后我们选择我们这个空间来添加一下圆弧板， 我们选择一下方向改一下我们这个盖子，右边也是 我们后面是没有板件了，我们直接改为零就可以，这个右盖我们选择我们上面的板件，让它前延伸二十， 这样我们这个换鞋凳下面就已经画好了，我们填再添加一个后背板，上面我们利用一下空间拆分，前后拆分，因为我们旁边有一个见光板，那我们在拆分的时候要多拆分一个板后，我们后面我们拆个四百七， 拆分完之后我们把前面的空间给隐藏一下，我们来添加一下我们这个左侧板和右侧板，作为我们这个见光板以及我们右边的收口，再进行一下拆分，前后拆分，把我们前边面板的尺寸给拆分出来，隐藏一下， 再进行上下拆分，上面六十拆分出来，我们添加一下我们这个顶收口 顶板，我们按我们键盘上的 a 是 我们这个自定义横板， 我们安装一下门板，对开门改一下盖子， 下面我们可以安安装一个隔山，在我们安装下面隔山，我们可以 按照自己的需求来选择是按数量添加还是按间距添加，我们可以按间距添加，我们一般是按照我们间距幺八来添加的，那我们为了能更好的看到我们这个间距，我们这个位置我们先写个三六，按照我们自己的实际情况来填写一下入槽量， 入槽量就是我们这个上面的这个立板，插入我们这个后面这个背板的数量，左间距，我们最左边这个板子离我们左边这个间距，右间距， 我们右边的这个间距隔山条的这个深度，山条的这个深度，这个就等于是我们上面这个隔条的高度。山条的这个板厚啊，你是想让它薄一点还是深一点，我们按照自己的实际情况来填写就行了。这个槽宽， 还有我们这个槽深，我们背板的这个板厚是否是勾选为碰撞槽， 这样我们就已经添加上了，那我们现在全选门板，全选，我们再多选一下我们这个见光板， 我们进行一下材质编组，改一下我们这个材质颜色， 点击一下保存， 这样我们这个拐角的餐边柜，还有我们这个鞋柜就已经画好了。
17:25查看AI文稿AI文稿同志们好，咱们今天讲第三十三节课啊，然后接着上上节课的这个呃户型，然后咱们来讲这次画一个次卧的一个柜子啊，画一个次卧的一个呃 书桌或者是一个柜体。那么首先同样的一个方法，咱们还是要在这里去创建一个空间啊，创建一个空间啊，那么如果说这个空间做好以后呢， 咱们要去给他修改一下他的一个这个尺寸啊，这个要给他修改一下他的一个尺寸，那么首先在这里呢，咱们去给他做一个，嗯， 其实做一个榻榻米书桌也行啊，做一个榻榻米书桌吧，那么在这里咱们可以给他把这一个尺寸给他变大一点啊，给他变成一个三米二的吧， 三米二的可以给他放大一点，然后呢深度的话是五百，让他浅一点。这个深度啊， 好，那么这个做好以后呢，咱们要去给他去拆分一个空间啊，把这个空间呢咱们去给他左右拆分一下，左边的话三米二，左边咱们可以留出一个小一点的空间来啊，留一个 一米四，那可以看一下这边画一个大的一个书桌，这边呢给他做一个，嗯，榻榻米衣柜啊，给他做一个榻榻米衣柜，然后呢左右侧板，然后底板啊，这个底板啊， 然后下面呢给他先把这个给他处理一下啊，给他把这个处理一下，给他来一个榻榻米的高度，一般在个四百五左右，对吧？那么或者是做一个翻门也行啊，选择一个平板门就行了， 然后拉手的话咱是不要的啊，这个外是外盖的，因为咱要考虑到这个外盖的啊，然后呃个数是一个，然后呢？点击确定单边门缝的话，因为他是整块板，所以说咱这个就不需要这个单边门缝了啊， 然后在这里做一个甲门啊，在甲门前面呢，选择这块板件之后，咱们接着在这个资源库这里边去给它再加一个柜子， 这个宽度应该是咱先把这个宽度给它改改啊，宽度应该是一米四，然后高度的话高度的话是四百五， 深度的话给他来个一米，嗯，深度五百五百一米四吧啊？让他去一米四这么点吗？ 一米四， 一米四的话也行吧啊？左右前 后边这个就不加了啊，因为后边他有块板，他这个后边是有有一块板的啊，然后在中间这里给他加这个自定义的啊竖板，然后比如说中立板，我要给他加几块啊，在这里我都可以去给他更换这个数量啊。 嗯，然后均分的，然后这边呢我要给他加自定义的背板啊，自定义的背板， 把这个窗户关关闭掉啊，三块这个，然后这个呢给他来两块，这个呢给他来一块 啊。好，然后做好这个之后呢，哎，咱们就要进行下一步了啊，这个下一步非常关键啊，下一步这个是非常关啊，这一个做好以后呢，咱们要去给他安装这个盖板 啊，这个盖板的话我就那个啥了啊，这个盖板的话拉手的话，行，就这个吧，然后它这个是外盖的，外盖的，然后它后边值是零，哎，这个 好，这个也是，然后这个呢前盖是全盖就行了，后盖是半盖。 ok， 那 么这样的话加完以后咱就可以给他那个啥了啊，当然的话咱也可以把这一个空间给他处理一下，在这里去给他，比如说我把这个删掉啊， 啊，我把这个删掉呢，比如说咱在这里边啊，然后给他加啊，加一个那个啥， 给他变成右视图。在这里呢，咱也可以给他加几个抽屉啊，然后下边。嗯，下边的话咱可以给他来一个底板吧 啊？底板给它往上偏个五十，对吧？然后上边呢给它来一个上边给它拆分一下啊，上边去给它拆分一个六公分的条子，然后呢前面加个前挡板 啊，然后下边给它加一个前挡板啊，这样的啊，然后呢我看这个高度，这块空间的高度是多少？高度三百二十二，这个给它来个八十吧。 好，然后在这里呢咱们去给它安装这个抽屉啊，给它装一个内嵌的抽屉 啊，咱随就随意加一个。行了啊，这个出面的样式呢，咱们给他选一个这种 啊，嵌铜条的，然后内嵌，内嵌的话咱也可以让他内缩啊，说左右内缩啊是多少？然后前面内缩是多少？当然我也可以不内缩 啊，也可以啊，抽屉个数是几个啊？然后没问题的情况下，这个关闭窗户先取它啊，然后咱就可以给它加上了。看了吧，这里边是不是就加了一个抽屉？那么同样的方法咱在这里也可以去加一个，同样咱也给他加一个底板啊， 然后呢上面给它拆分啊，同样的上面给它拆分出一个八十，这个咱就让它大一点啊，然后下面呢 啊？下面呢？咱们这个踢脚板也可以给它往上偏一点啊，八十 啊，然后给它加一个啊挡板，然后在这里呢，咱们也可以做内嵌的，然后这个咱就不要让它内缩了啊，也是左右的啊，上下啊，点击确定 啊，你看他的两个两个的一个区别啊，看了吧，当然咱咱一开始做的时候也可以不要这一块板啊，咱可以这样来，哎，在这个空间咱可以去拆啊，我再重新给大家做一下啊。 好，哎，你看咱把这个拆一下，哎，咱把这个空间哎也拆掉，对吧？拆掉以后呢，咱们这个时候咱就要去给他去做这个空间的一个，嗯，设定了啊，就是前边我先给他拆出一个幺八来 啊，然后呢上下啊上下再接着拆分，我加一整个啊，这个上下是八十啊，下边这个是八十， 然后呢选择这两个空间，咱们去给他添加好这个条子，哎，然后选择这一整个大空间呢，然后去给他加一个盖板 哎，去给他加这一个盖板，然后呢拉手咱就不要了啊，这个因为这个是假的， 就外盖的啊外盖的，那么咱就要考虑好。什么考虑好？他是前右边，这是前面是全盖啊，这个后边是半盖 啊，然后左边全盖啊，右边半盖啊，右边不盖，不知道这个你们能不能看出来？能不能知道为啥我是这样来的啊？ 哎，稍微等啊，撤销一下，不知道为啥我把这个给它安装一下啊，盖板 前边全盖，左边全盖，右边不盖， 后边半盖， 那么这样的话这个人 前全盖，右边是零，然后左边的话是全盖，后边的话是半盖。 好，这会对了啊，好，那么这个做好以后呢，咱在这里边，因为咱是把这个空间实际上已经给它拆分开了，对吧？然后把前面隐藏掉，后边呢啊？这个后边咱要上下给它拆分一下，哎，上下上面刚才拆了个八十， 然后下边呢也要给它拆个八十。 ok， 签完以后咱就在这个空间里边，然后去给他做抽屉啊，在这个空间里边去做抽屉，这个时候做的抽屉就是外盖的了啊，这一个就是外盖的，只不过是他外盖的话， 他是啊，咱可以放大一点看一下啊，他外盖的话他是上下左右盖，他都不盖的，他不是内嵌的啊。 好，你比如说这一个，呃，抽屉样式啊，咱给他选一个啊，橱面呢，咱们也给他选一个啊，也给他选一个，然后拉手的话，这个就随意的一个拉手就行了啊，这个是外盖的，这个都是零 啊，外盖的这都是零。然后抽屉个数啊，比如说一米四的话，咱给他来四个抽屉个数啊，左右的上下是一个，左右是四个。抽屉盒间距是多少啊？这个咱都可以去给他啊，更改一下啊，没有问题的情况下，点击确定 是吧？这样的一个抽屉是不是他就做好了，对吧？啊？他是这样来的啊，但是如果说咱这个抽屉之间的这个间距太大的话，也可以改改啊，因为我这是改的这个抽屉间距比较大。 好，那么做完这一个以后呢，咱们就要处理这一部分空间了啊 啊，咱就做这一个，比如说这一块的话，咱们去给他加一个顶板，然后加一个左侧板，然后加一个层板，这层板的高度咱让他矮一点啊，一般的话做起来应该可能是个八百五左右吧， 八百五有点高了，七百五。大家这个咱这个板件咱可以给他往外延伸出来啊，延伸出个两百来 啊，咱可以这样来，然后一会这这里咱给他做个圆弧啊，咱可以这样来做，然后呢给他加个层板，在这边给他做一个抽屉，对吧？啊？这个也可以做的啊，这个 啊在这里呢，再给他加个门也行，其实啊，咱在这里给他加一个门吧，然后一百加个前挡板，在这里呢，咱去给他加一个外盖的门，给他安装个柜门， 然后外盖的上这个上盖就一扇门啊，一扇门，然后他这个上盖就不是幺八了啊，他这个上盖是零啊，其他下盖就可以多盖一点，这个没关系的啊，然后拉手啊，他是朝哪边开，我选择哪哪一个 啊？他是数值的还是啊这个水平的我都可以去选啊，然后没有问题的情况下点击确定啊，咱的这个门是不是也给他加上了？好加上以后呢选择这个板件 啊，选择这个板件呢，这里有一个倒角，咱去给他进行一个倒圆弧，圆弧半径比如说一百五，让大一点啊，咱这边的也是一样啊，再去给他做一个倒圆弧的， 哎，这样的话是不是咱这个圆弧的这一个就给它做好了，做好以后呢给它加个后背板啊，后背板呢给它往上往上给它拉一下，给它负的四百 啊，然后呢把这个空间啊给他隐藏一下，隐藏一下在后边咱可以给他开一个洞啊，比如说就在这个位置啊，然后没有问题的情况下咱就给他保存 啊，都可以调整的啊，那么在这个桌面上呢啊，桌面上咱们也可以给他去做一个孔，也行啊，在这里我就不做了，然后呢在中间给他加个层板，然后这个高度的话六百 啊，然后加一整块背板。在这里呢，我也给他去安装柜门，这个柜门咱就给他装几扇玻璃门啊，给他装几个玻璃门， 嗯，然后拉手咱就不要了啊，拉手不要，然后选择咱们一个个数啊，选择咱们想要的门面的一个个数要不要生成棕色板，这个我都可以去选择的啊，然后点击确定 啊，是不是这个玻璃门，咱也也也就给它加好了，那么加好以后在后边这一个位置又可以去拆分下边拆分，比如说拆出两百来 啊，然后呢给他加一个后后挡板啊，加后挡板，然后前面前后拆分均分就可以了啊，这个只是说咱给他做一下这个造型啊， 这个咱给他做一下造型，当然咱们自己做的时候肯定根据客户一个实际的一个这个图纸去做的啊。好，那么在这里呢，咱们去选择倒角啊，这个倒圆角啊，圆弧的话给他来个五十 啊，五十， ok， 好， 那么做完以后呢更改一下这个材质 啊，然后呢门板啊，门板选择啊，然后给它把这个颜色给它改改，然后这个是 写给它相同，然后我把这个，哎哎， 我把我把这几个都给他选一下啊，选一下之后呢也给他更改一下这个材质。好，那么这里呢咱们就给他做一个啊，也是做一个那个柜门啊，这个呢咱就给他做三扇， 做三扇门，然后这个咱给他来一个，嗯，来一个推拉门吧，我觉得来个推拉门好一点吧。啊？内嵌式的，然后三扇， 然后点击确定，这样的话咱们这个榻榻米的衣柜是不是就做完了？做完之后再给他保存一下。 好，然后呢？咱们给它去旋转一下啊？哎，看看啊，这会变成三 d 的。 好，那么这样的话咱们今天这节课就讲到这里了啊，这一节好，那么这个啊，次卧的衣柜咱就给它画完了。

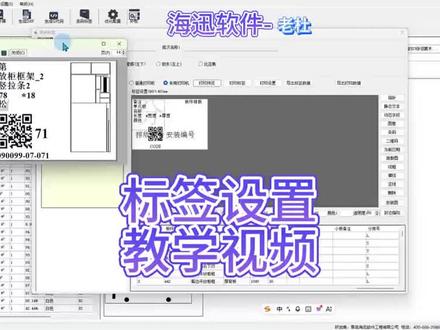

18:22查看AI文稿AI文稿可以根据咱工厂，工厂的需求设置一个标签，首先得有订单，你没有订单的话，你标签设置里边的话，这里边你设置不成， 首先的话我们去优化一个订单啊，随便我们找一个订单，也就说咱大家用的时候的话呢，随便找个订单或者从 p 四列表里面都可以调取出来之后的话呢啊，我们进行优化一下，如果你们大家从 p 四列表里面进行调出来的订单的话，就不需要像我这样再重新再优化了， 首先优化好之后的话呢，我们随便去点一个，随便去点一个一张版的啊，随便可以去点，你不点也可以啊，不点也可以，因为优化完之后的话呢，我们就直接可以啊进行条码标签进行设置了 啊，我这里边的话是鱼料优先使用的啊，他是自动调用于料了啊，顺便给大家提一下啊，这个里边的话呢，我们直接啊点条码标签 啊，这个里边标签的话呢，一般正常的话我们所用的所在标签里边的内容的话呢，都在下边啊，都在下面这个位置，所有的内容都在这里头，你就根据你咱所需要的一些内容给它添加到标签上就可以了。 这样式的话我们直接啊，我们直接我新建一个啊，从点标签啊标签模板，标签模板的话呢，我随便给一个，我给一个空白的啊，首先首先的话呢我们定一下标签的宽度， 正常的标签的宽度咱们常用的啊，现在是六零啊，乘四零的， 现在也有的话，大家用的话也有四零宽，包括八十啊，四零高八十宽的，四零高一百宽的啊，都有，所以可以根据咱标签的大小来进行宽度，宽度和高度的一个设定， 完了之后上间距这个位置的话呢，这几个间距的话呢，就是六零乘四零的。 那这样式的话，我们设定好之后的话呢，我们首先要给什么呢？我们首先要给的话就是 店面名称啊，或者工厂名称啊，我们需要打上去，那就在上面啊，打上咱工厂的名称啊，这个工厂名称的话呢叫什么呀？就是它叫静态文本，因为工厂名称你不可能随着订单进行变化啊，这就叫静态文本。 点他之后的话呢，我们打比方给一个工厂名称啊，海军定制工厂啊，这个就是工厂名称， 如果你说我不想就是在那个在这上面的话，显示我们工厂名称，那就是这个里边的话呢，就直接给他删掉啊，就不要他就可以了。 这个里边说我，我要订单，我首先给个订单名啊，那我给个什么呢？叫动态字段，因为订单的名称的话呢，每一个订单上都不一样，就跟随着订单来进行变化，这就叫动态字段。 这个动态字段的话，我们点击它之后，我们去选动态字段，不是输的啊，不是输入的，去选我们这个里边指的是哪个？打比方，哎，香山假地小区的名称。好，那我们就直接选什么呀？备注啊，选备注 直接点自断，我们去选备注就可以了，只有不变化的，像静态，静态就说我在标线上我就永远不会变的东西，他就是静态文本去是要咱输入的。 那这个备注给完之后的话呢？哎，我们直接位置的话怎么改呢？就说我们点一下之后左侧的位置，打比方，我给个一，上面位置多少啊？我给个二，这样就可以了， 但是这个里边宽度的话呢，每个小区的小区名称不一样，所以说长短可能是不一样，对吧？那我们宽度给到多少呢？给到一百五，尽量宽一些 啊，尽量宽一些。好，那备注给完之后的话呢，我们需要再给什么呀？我们需要再给还是动态的啊？还是动态的？ 动态钻给过来啊？给过来之后的话呢，我们这个里边我们再去选什么呀？选单元柜就是柜体的名称知道吧？主卧呀，次卧呀，对吧？啊不，不是主卧衣柜呀，次卧衣柜呀， 是这种叫单元柜的名称啊，我们不是给房间号啊，房间号他指的是主卧，次卧啊，是这样，这个里边指的是柜体的名称 啊，柜体的名称，你说这个里边你说有房间号的话呢？我们这里边专门有一个房间啊，我们直接选房间就可以了啊，所以说这里边选的是单元柜啊，单元柜名称 这里边也我们也可以给选上什么呀？前面选上房间，后面选上单元柜啊，也可以，单元柜给完之后的话我们再给什么呀？是不是就板件名称了？你柜体已经有了嘛，我们再选择的话就是板件名 称，板件名称有了。这个板件的尺寸啊，这个板件尺寸啊，首先给一个长 这全都动态的啊，全都是动态的，长宽板厚长宽板厚三个，这三个给他 那这个里边的话呢？这三个给他的话首先我要给他啊，首先这是长度，宽度啊，这个是厚度。 那这一块给完之后的话呢，你看第一个我们给了，给了，上面给了二，那第二个怎么给呢？我们左侧都是一样啊，为了好看的话左侧都靠一， 上面的话和下面这个他俩之间距离多少啊？十四十四。所以上面给了二的话呢，我们上面这个就要给十六， 这个里边也是一样，也是一十六加十四啊，三十啊，这个也是一啊三十再加十四啊，四十四，那这几个都是四十四。 那长宽版厚之间的话，分割符我们可以做，这个就是静态的啊，因为他不会变化，不会变化，所以说呢，这个里边的话给上分割符 啊，这里边给我们给上一个米字啊，给一个米。我跟你说这个里边我们就要输入了给，但是这个里边就要大一点啊，就要大一点，我们给到一个十二 十二。那这一块的话呢，我们哎给到一个大概中间的位置尽量留长一点，因为长度的话他能达到四位数吗？对不对啊？所以这块要留长一点，如果有小数点可能要达到六位数了。 这个里边的话啊，我们里边上边的话还是一样，上面我们给到一个啊四十四啊，给到一个四十四，这里边也是一样啊，给一个米字，完了还是一样字号给他大一点。 这个里边的话呢，宽度这一块呢，尽量往前去一点啊，尽量往前去一点， 完这个位置的话呢，哎，往前来点。好，我们也给到四十四，好一会的话呢，就是说我们大概先放个位置啊，放完位置之后的话我们去看，哎，如果哪个不合适的话，我们再进行调整就可以了。 那长宽板厚啊也给了，给完之后需要什么？需要板材的颜色对不对？这个也是动态的 啊，那这点它点一下啊，鼠标主页点一下之后我们去找颜色。那这个里边先给位置左边一，完了之后四四加呢？嗯，加上十四啊，在五十八， 五十八。好，那这个宽度的话呢，我们给多少啊？啊？给到一百二啊啊？一百二就行了啊，一百二就可以了啊，一般颜色的话呢，它里边只是一般都是编码的多一点啊，但是汉字也有 这个里边给好之后的话，我们把名称这个没给宽度啊，名称给宽度的话我们也给到一百二啊，单元位置或者我们也给到一百二。 那这一块给完之后，我们这个这左右侧是不是需要一个拍板图呢？拍板图在哪呢？拍板图在这里， 直接点拍板图过来，用鼠标左键点一下完鼠标移动就行了，松开左键移动就行了，不需要他拖过来，不是拖过来的。 这个里边的话呢，他的宽度啊，这个里边的话我们直接输多少呢？直接输一个六十五就行了。六十五完了尽量往哪呢？往右侧挪一点，上边给到多少？给到二啊？和我们左边是一样， 如果这个上边的话，你说，哎，我这里边还有打一些什么订单，那订单编号啊，你就可以 要多少呢？那你就往下错一个错个多少？错十四吗？啊？往下错十四就可以了，就二加这块做上做大概十六，哎，他就过来了，不需要错的话你就输二就可以了，从上下的就这个位置啊，这个位置， 那这个位置给完之后，我们现在有很多的像六面钻呢。打包啊，我们这里边需要有个通用的一个什么呀？通用的二维码，这里边我们要给他一个二维码， 这个二维码给他之后的话呢，这个高度和宽度我们给到多少？给到五十啊，给到五十。 哎，你说五十小，我给六十行不行？也可以啊，也可以的啊，这个里边给。好啊，把这个里边二维码给完之后的话呢，我们每次开料的话都需要啥呀？开到第几张板了？ 安装的时候是不是我们需还需要一个安装编号啊？对吧？软件这个安装编号，所以说这一块的话呢，哎，我们再给这又给两个动态，这又给两个动态 完了。动态里边的话呢，首先如果要是说我们要开料的开料顺序，那个号码叫叫排版序号这个里边的话，我们就直接点排版序号就可以了。 排版序号啊，这个里边也要给大一点，给到十五啊，我这里边给十五，大家可以往那个加大一点，都可以啊，把这往这里边来一点 啊，一般这个排版序号里边大概也就两位数，你知道吧？大概也就是九十九张，一百多张，三位数也一百多张嘛，对吧？这个位置也够了， 完事。这个位置的话呢，我们排版序号给完之后安装编号啊，安装编号啊，这个我们也给到啊，前面给多少的话呢？后面也给多少啊？也给十五，这个上边的话呢是九十七啊，这个上面是多少？九十九 这里面我可以给到九十七，给到九十七也可以。好，那这块的话呢我们这块啊就给好，我们可以先看一下打印预览一下。 好啊，我们打印预览一下，我们看一下啊，这第一个的话是哪是一个啊？这有点小啊，一会再加大一点啊这第一个是用鱼料啊，鱼料进行加工的啊，那就是说我们高度还是有点啊，还有点高了，一会我们调整一下拍反图 啊，还有一些特特殊备注的啊，特殊的一些工艺。这床头上面有啊，洁面有啊，有啥呀？或者是有灯槽啊，这个没没显示全，也说这个里边版建名称的话还需要再加大啊还需要再加大啊，这样式的话呢，我们直接给它关闭 啊，板件名称这位置显示不全，我们加到一百五啊加到一百五完了之后这个里边的话呢，这个宽度啊，可能是六十给到六十啊，六十的话我们保存一下。好，我们再看一下玉兰。 好，基本上可以啊，但是我们还需要往左侧再往右侧啊，再挪一下排版图 啊，看这个位置的话啊，这个灯带也显显全了，这都已经够长了，这都多多少位数？一二三四五六七 九十，都十位数了啊，都十位数了，所以说这个位置要给他十位数的话基本都够了啊，基本上都够了啊，这个里边是下面有序号，还有一个安装编号啊，完了之后我们把这个二维码再加大一下， 完之后我们再保存一下。 好，二维码够了啊，但是他挤掉什么安装编号啊？这样式的，我们把这个往左侧挪多少啊？啊？搁到四十上啊，就差不多了。 好，那这个位置给好了之后的话呢啊，我们你要想看预览的话就直接预览看一下就行了啊，看看他重叠没重叠就可以了啊，你说这个里面这下面有点太靠下了，你就往上挪一点，那你就直接点他之后的话，上面他们给我给到七十五上啊，就可以了 啊，这样就行了啊，那这样给完之后的话呢我们还需要什么呀？啊？这页里边的话我们很多时候就说现在网上流行的一说有一些什么啊叫 分拣号啊，其实这个里边就是在海讯一个软件一个功能啊，就是一个功能而已，知道吧？就是分拣号，你说我这里进行啊，柜体分拣的时候好看啊好看，要图标稍微大一点啊更好看一些啊，做一个半透明的啊。是这样 啊，其实这里边我们再给啥再给一个啊，再给一个动态字段 啊，给个动态资源之后的话呢我们去找。找什么呀？分拣号啊，直接给找到分拣号，找完分拣号之后的话呢我们把字体给他加大 啊，你就直接去点啊，你看加到多大，你说这是这多少啊？这是五十七，你说我搁到五十上或者你说搁到六十 啊，我搁到六十上啊，搁到六十之后的话呢位置啊，你说我放到啊我放到这个位置啊，就就行这个里边的话呢我们啊我们这个里边的话我们直接有个啥透明度 啊？把这个透明度和宽度改一下，因为宽度是我给到一个一百啊，宽度一百透明度给到五十啊，透明度给到五十啊，保存一下模板 啊，完了之后再去预览一下看一下。 好，这个里边的话呢，他就随着进行变化啊，这就是分拣号啊，这就是分拣号啊， 这个里边的话，他这个在设计过程中他不你不需要是单独的说非得给哪个分拣号啊？他是系统里面是自动啊，自动默认给给出的啊，给出的一个分拣号。 好，那这个里边啊，这个里边给好之后啊，这个里边给好之后的话呢？这样式我们标签的话呢，整体就设置完了，就设置完了， 这里边还需要哪些？哎，你说我这个工厂里面有些特殊的一些需求，我这里边要，呃，要单独给的一些什么什么东西，哪些功能显示的哪些更详细的一些东西，那你就是输入的，你手动输入不变的，你就选择静态文本， 跟着跟着系统音变化的，你就选择动态字段，动态字段的话呢，你就直接上这里面去选，去选，比如说这个里边的尺寸，我要成品尺寸，那你就直接选上带封边的长度和宽度就可以了， 这样就可以了。完了，这个里边还有很多啊，就还有很多，你像一些侧空指向啊，这些我们都有， 就看看大家的需求，你看客户的一些地址啊，客户地址一般的话都打到哪了？都打到外包装标签上了一些小碗的一些备注啊， 你说这个这个小碗里边有一些特殊的一些备注啊，我们直接的话把小碗备注给他放上去也可以啊，包括门板的开向啊，开的方向，左开右开啊，这些都有啊，工艺的一些特殊需求啊，这不都可以进行添加的啊。 好，那这个里边的话啊，这个看的更清楚一些啊，这里面看的更清楚一点啊。那这期标签设置就做完了，希望对大家有所帮助。
