wincc7.5 opc ua配置

今天我们一块看一下这个 v c c 七点五 s p 二是如何与一千二百 p l c 进行通讯的。首先我们在桌面上打开 v c c 这个图标，双击一下， 我这已经打开了，我就不再再双击了，你打开以后就会出现这样一个 界面，这个地方我新建了一个文件，这里可以打新建啊，新建选一下单用户项目， 点击确定相互名称，我们选一二三就可以啊，创建 这时候需要稍等一下， 这时候呢这个就显示一二三，这个文件就叫一二三， 还在忙着啊，后台还在忙着啊，下面一现在就可以了，我们呢先右击双击一下这个变频变量管理， 打开变量管理的编辑器，这时候呢在这里，在这个地方呢有个变量管理，我们右击一下，选择添加新的趣字程序， 选第二个，因为是一千二百的 p l c 嘛，我们选这个一千二和一千五这个共用的这个驱动啊，就出来一个自动添加一个连接 o m s 加号，这个呢我们再右击一下这个 o m s， 点一下新建连接这个，这个不用管他， 他默认的名称就是这个名称，然后我们可以修改啊，我们就不再改了。 然后呢右击一下这个，右击一下这个新的出现了连接，我们看一下这个点击连接参数，这里出来一个对话框，这 rp 地址呢就指的是 是一千二百 p l c 的 ip 地址，我们输入一千二 p l c 的 i p 地址，幺九二点儿幺六八点儿十二点儿一零， 这个地址呢要事先知道，嗯，不知道的话可以用薄图软件连上 prc 以后，读出它这个 ip 地址来，在这里输上输入这个 ip 地址就可以了，访问点呢 我们选第二个 s 七 online 系列产品系列呢，我们选一千二百片 c， 这个这个 啊至于这个密码呢，你可以设也可以不设啊，他现在先不设密码，点击一下，点击一下确定 好，现在设计现在这个参数配置啊，统一参数配置啊，就已经完成了。我们再点一下这个，再回到这个项目管理器上，这时候呢就把这个 一千二 p r c 接上电，同时呢用网线把一千二 p r c 的网口与电脑的网口连接起来， 然后呢在这个项目管理器这个这个地方点击这个小三三角，就是激活激活一下，要不激活的话咱们咱们这个看一下这个变量管理这个地方是没有没有这个连接上的啊，没有连接上，连接上以后 后呢会出现这个握手的，下面有个绿色的对号，现在没有说明没有连接上，这时候呢需要在这个项目管理器这个地方点击这个激活这个按钮，就是这个小三角，我们点击一下看看， 因为没有重新组态这个画面吗？所以在出现这个咱们先不用管他，点击确定就可以了，选择取消就可以了。 我们再回到这个变量管理这个 这是我们 可以看到这个绿色的对号就出来了，就说明这个 mac c 与一千二百 plc 通行成功了。我们本期视频就到这里，我们下期再见，记得点赞关注哦。

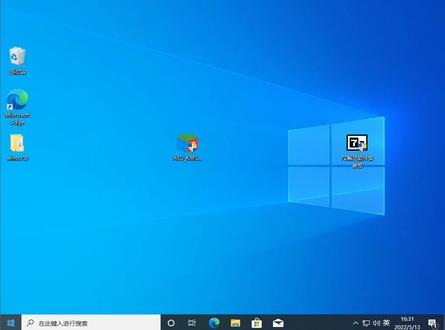

好，今天我们来讲一下如何去安装温 cc。 首先打开我们的温 cc 的这个软件啊，也就是我们你们都可以从我们的官网上面关注合肥微图公众号，可以拿到这个 vcc 的一个安装包。首先我们将安装包打开，将我们的这几步全部解压， 大家首先要记住啊，这个千万不要在这个压缩包里面直接去打开，必须要减压出来才可以使用，否则是没有办法使用的， 所以这个这一点要注意一点，等它解压完成， yeah， 然后紧接着将我们的这几个也全部解压出来。 好，然后解压完了之后，首先将我们的温 cc 啊，也就是我们 准备工作先做好，首先第一步要打开此电脑， 我们将这个计算机和控制面板都勾选出来，因为这几个都是我们需要的。好，那首先第一个打开我们的控制面板，双击， 然后点击程序，程序中有一个启用或关闭 windows 功能。首先将我们的 耐的二点，耐的三点五，先把它安装上，然后将我们往下拖，有一个消息对列， ms mq 的一个服务器的消息对列，勾选上，好，然后点击确认，让 windows 更新下载，这步必须要操作好吧， 然后好有一个大家可能要注意啊，最好将它设成这个用户，点击我们的，呃，第二步啊，这步我们就等它安装完成就可以了。第二步将我们的电脑点击右键管理， 有一个本地用户和组，哎，大家都能看到吧，那我们点开这个用户，会有一个我们的一个主账户，也就是我们最主要的一个账户， 然后我们他的这个账户直接右键属性，好，将这个账户禁用，直接取消掉，然后将我们自己使用的一个，呃， 创建的账户点击禁用，也就说我们的账户是创在他本地的一个账户里面， 好，那就说我们等会创建的，或者电脑一打开就是这个的一个内置账户啊，其实那个那个地方啊，这个地方如果你不勾选的话也是可以的，也是不影响的， 就说你用你自己创建的账户，不需要用他这个内置账户也是可以的。好吧，那然后到这一步的时候，我们直接 打开 windows 加 r， 好，打开我们的这个管理线，监管理线，输入， r e d e g i t。 一，二二，一起，第二题说错了， 好，打开我们的一个注册表，好，这个注册表它的位置在哪呢？跟我们的博图的注册表是一样的，好吧，我们点开 location， 然后，呃， system control 往下翻 啊，找到了，在这里面。 呃，这个 mining 九，这个单击一下，左键单击好，你们看到你们的下面会有一个带问号的啊，就是有一个一个，一个一个，呃， 嗯，一个那个注册表将它删掉就行，我这边是没有的啊，所以我这边是不用删的，我给大家看一下是哪一个注册表，好吧，好，我们看一下啊，注册表的路径是这个路径，大家看一下，然后有一个这个带问号， 对吧？这个录进名称，大家看一下啊，一定要将这个文件直接删掉，好吧，大家也不要删错了啊，一定要删这个啊，带问号的，这个一定要删掉， 如果不删掉的话，会导致你安装不上的，就是你安装的，直接安装的话他上面会报错，所以一定要将这个文件删掉，好吧，好，那准备工作就基本上已经完成了，就是我们将前面的一个禁用， 然后再下载我们的啊，那个消息队列，还有个 nice， 三点五， 那然后再将我们的 vcc 啊进行一个解压，那整个，还有这个整个的一个步骤，还有删除我们的注册表，那整个步骤就已经完成了，那我们直接现在开始进行一个安装 好，打开我们的这个安装包，第一个的啊， sp 一的，然后你们会看到 一个 c 的 r 应用城市右键以管理员身份进行点击 好，然后大家就看到我们就进入了他的一个安装界面，好，点击下一步，下一步，好，下一步， 然后接受上述许可证，点击下一步，然后点击安装下一步。下一步。数据包安装啊， 点击第一个，好，再点击下一步，这边会默认他的一个安装的一个工具，然后点击下一步。 好，然后接受此协议，点击下一步，然后接受对系统的更改，再点击下一步，然后点击安装 好。如果你在删除，就是没有去那个删除，呃，就是安装你这个 nice 三点五的话，你在刚开始 cdr 就是 cdr 右键以管理员身份运行的时候，你那个时候就已经会报错了， 那剩下就等着他将这个东西全部安装完毕就行了，就是他在安装过程中应该不会出现什么呃，错误的， 然后等待他一步一步安装。那这个时候跟大家说一下，就是我们在安装温 cc 或上位机的时候，对吧？我们要注意点，我们的上位机只能安装一个，好吧， 因为这个是不允许你多个经验安装的，比如说你在装薄涂的时候，最好安装不带温 cc 的这个啊，这个这个这个 安装包的，如果你带了 vcc 的话，这上面就会爆错，因为跟我们的一个啊注册表会冲突，因为这个注册表只能产生一次， 所以我们在安装过程中以后是装薄涂，装 v 十五 v 十六，不要装带有 vcc 的，如果说你装完之后我要再去装这个 vcc， 七点五你会装，安装不上就会导致你安装失败。 那如果你想删除那个注册表，那个注册表的位置还特别难删，你还不如不一定知道那个博图的位置在哪。所以这个就建议大家在安装的时候就不需要安装带温 cc 的，我们后期如果要 要使用温 cc 的话，我们这个就很方便，直接可以直接安装进行使用。所以尤其你前期不是很懂温 cc 的时候，没有必要去安装，安装也没有必要，只要真要等到你要学习的时候，对吧？你就可以用啊，直接去安装这个温 cc 这个软件不影响你的薄图使用， 所以那整个安装等着他安装结束就可以了。我这边就快进给大家过一遍就行了， 等着这个全部装完就可以了。然后下面就是安装密奥和呃破解了 好，然后安装完了之后点击稍后重启啊，先不要重启好，完成 好，大家看这个 vc 的图标已经有了，现在就是硬狗。破解好直接右键以管理员身份运行，点击试， 然后安装好这个。注意点，安装完了之后一定要记得手动重启一下，不要直接安装啊，直接安装的话可能会爆错，所以我们在这个地方重启一下。 好的，重启之后我们再将那个再安装上去。好，第三步，将我们的这个授权打开， 然后这个是六十四位的系统，这个是三十二位的系统，我们直接是六十四位的系统，六键以管理员身份运行好，然后文件打开， 然后就会有一个 wincc 七点五的这个鼠标，双击上去，双击上去大家就会看到一个 i x n f 点 c z 的一个文件，点击这个文件，好吧，然后导出，这边有个导 出的一个图标，当这个把这个图标一定要放到 c 盘里面去，放到这个 c 盘就可以了。好，哎，成功了吗？直接放到 c 盘就行了， 我们来看一下有没有破解成功啊？啊，可以了，这个的话可以随便写一个。 好，那这个温 cc 就已经破解成功了，也已经授权了 啊，那这个使用是没有问题的了。好了，这个整个温 cc 的安装破解就是这个样子，然后 后面啊有大家有什么要问的， 可以的，没有问题啊，那如果添加幺二零零的。 好，呃，这个整个破解都已经完成了，没有什么任何问题啊，那后期大家如果还想学习什么其他的应用， 后面再出视频好了，温 cc 的这个图标就可以删掉了，只留下一个温 cc 的这个图标就行了，其他的都可以删掉了。好了，那整个安装教程就是这样。

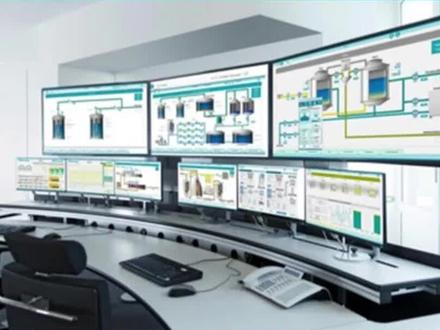

经典温 cc 七点五基本授权分为 rt 和 rs 两种。 rc 授权完全版授权既有运行功能，也有组态功能，通常用于工程师组态项目的电脑。 rt 授权运行版授权仅有运行功能，没有阻态功能，通常用于仅现场运行 vcc 项目的电脑。工程师站将项目拷贝或下载到现场运行 vcc 的电脑中。 下面一个例子说明，图中是典型的荣誉服务器 cs 架构项目，此项目中只需要包含一个能覆盖最大点数的 rc 授权即可。其他文 cc 授权未所需点数的 rt 授权，这样就能满足项目编辑和运行的需求。在此项目中，拥有 rc 授权的服务器 同时充当工程师战的角色，这样可以节省一个 rt 授权。你明白了 rcrt 授权的区别了吗？

n c c 通过机控的 o p c 服务连接采集出去，那我们添加，打开机控的 o p c 管理器，添加位账号五零幺零， 约定，那这边变量过来了，嗯，那我们现在就可以打开 win c c win c c 变量管理器，双击 go 右键，右键添加 o p c 右键系统参数计算名称 logo 查找 office 启动 vc 服务，浏览服务器，下一步选择机控的 office 驱动，添加所有变量。四，约定， 约定完成， ok 了，那我们关掉啊，变成我们过来了，在这边就可以打开 acc 的图形界面， 添加 i o c 端五百毫秒，按照 v c c 这边呢防误过来 off 系统，比如说是轮廓温度四号， 加一个系统时间秒钟，再添加一个开关， 比如说这种 i g c 号确定保存运行，那我们就看到计控的 o b c 管理器从停止切换到运行的状态，那这边就通信成功了。好点表，这边已经是连接状态确定了啊， 画面就可以过来了，比如说我们打开个网页，打开网页 五零幺零，刚才的账号确定登录，现在登录，然后现在是已关机点的状态，点个一啊开机，然后这秒钟秒完的，重新留着，秒钟对模块状态点，二秒钟 声音参数能够温度三天喝酒两位小数定一。

vcc 里的面板类型啊，可以快速实现批量的模拟量啊，点击啊，阀门等的布局。接下来给大家简单演示一下， 首先我这里有一个空的画面，是不是空的画面，然后这里有一个面板啊，这里我创建是模拟量啊，直接把它拖过来啊，稍微的做一个，调整一个啊，再拖一个啊， 嗯，再来一个，嗯，稍微移动一下， 那么弄完了之后啊，弄完了之后啊，我给这些面板分配具体的变量啊，选择变量，这里有四个结构体变量，对吧？啊， 直接把这个结构体拖给他啊，第二个拖给他，第三个，第四个，哎，那么我们模拟量就组态好了，保存 运行，就能显示我们实际模拟量的状态，大家看啊，有下线报警的，这个灯就会亮起来，其他的都在正常的范围内， 这个状态灯不会显示，对吧？同时我们每一个模拟量啊，他的一些，比如说单位啊，这个啊，背景啊，前景的颜色啊，都可以进行独立的更改啊，给大家简单的演示一下，选择属性， 这里有一个背景颜色，我给他改成蓝色，对吧？啊，大家看是不是他 跟别的显示就不一样啊，这个啊，改成一个其他的，对吧，也就说每个面板有自己啊独立的特征 是吧？啊，保存啊，即可，运行起来效果就出来了啊，没问题啊，同时还有更加简洁的方法，我们把它删掉， 删掉之后啊，直接选择变量啊，我们这里有结构体变量，是不是啊？右键啊，给他拖到桌面上，选择面板实力即可啊，大家看，非常的便捷 啊，你有多少拖过来，是不是我们模拟量很快就在上位机上完成搭建了， 对，拖进来之后啊，表层运行啊，是不是一模一样的效果？那么面板的合理使用非常有助于提升我们 vcc 编程和组态的效率。好，更多内容见我 vcc vip 课程。
