柱子垂直度测量方法

上期我们来说到圆柱中心点怎么测，那通过圆柱中心点呢？其实我们可以去测量一下我们的这个圆柱的垂直度，那圆柱的垂直度怎么去计算呢？其实就是要用到我顶部的一个圆柱中心点和底部的圆柱中心点，然后去算一下他的两个位置关系，具体怎么操作呢？ 今天我们来用这个烟囱来测一下他的垂直度，首先我们选取底部来测量一下他的圆柱中心点，还是用到我们的圆柱中心点功能， 我们首先去瞄准他的一个中心点，然后测量一下，然后我们分别去瞄一下他的左边和右边，卡一下， 再描一下他的右边。好，我们把底部的圆柱中心点测量下来以后呢，我们要测下顶部的，由于我们 带弯管木径，所以呢这个车巨头呢他测不到最顶端，那今天我就试一下，我就测到他的中间部分。 好，我是首先瞄到中间部分以后呢，我把水平和垂直都把它锁死，锁死以后呢，我按一下中间的测量，然后我就再找一下他的左边和右边，锁死的目的呢是为了保证他的高层呢，在同一个高层面上， 好按一下侧脸，然后再侧下臂面， 这个时候呢底部的中心点和上部的中心点都已经测完了，测完以后呢，我们就要用到仪器里面的一个计算功能，这边有一个计算圆柱垂直度计算，然后我把调用进来 刚刚的是底部的点，然后呢再把顶部的点把它调用过来， 好这样来计算一下，计算成功，我们看一下数据啊，数据显示呢，顶部的坐标和底部的坐标都有，然后下面显示他的整个垂直的高度呢是十四米，偏移量是零点零三五，也就是说，呃，偏移了大概 啊，三公分五，圆柱的垂直度是零点零零二。经过测量呢，我们发现这个看起来是比较歪，但是呢实际测量一下呢，他还是比较的垂直的。好，今天我们的分享就到这边，我们下期见，拜拜。

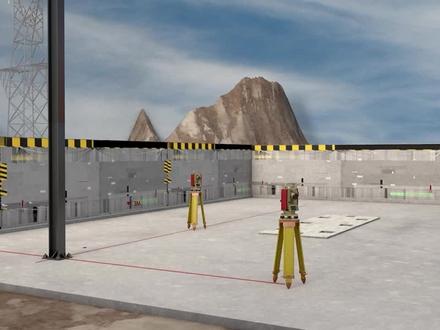

经尾仪是如何测量柱子垂直度的？今天我们就进行二三年二件积淀的讲解钢结构柱垂直度的测量。在这个场景中，我们可以看到两台经尾仪正好架设在纵横中心线上。 首先第一步就是让经尾仪镜头里的十字丝对准地面上的纵横中心线，然后向上抬起镜头，只要十字丝与柱体中心线重合，说明在这个方向是垂直的。 我们测量柱子垂直度要从两个方向去测，跟随摄像机镜头来到另一个经纬仪这里，还是用同样的方法，先对准地面的纵横中心线， 然后将经尾的镜头抬起。那么在这里我们会清晰的发现镜头里的十字丝与钢结构柱的中心线没有重合在一起， 那么柱子就不垂直，大家也可以看到柱子是往右偏斜的，所以在测量钢结构垂直度的时候，必须要两台经尾一同时观测，两台都应该符合要求。最后教材知识点也放到这里，大家可以截图保存，方便学习。 学习一定要先建立兴趣，不然你听课就睡着了。我之前带过面授课，带过高端的集训营，也带过企业团培，很多人都是觉得知识点枯燥，然后呢 就学不进去，所以才会尝试三 d 动画的课程学习，就像看连续剧，让大家保持精力的集中，而且也能快速的学懂。如果您还有什么疑惑或者问题，可以在下方留言，或者呢去找我的助理老师。建造师时期这个账号。那好，今天的视频到这里就结束， 我是小昌高三，我们下期再见！

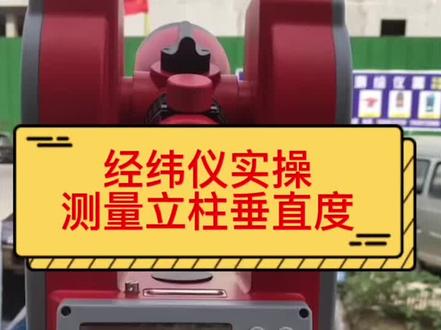

今天来讲解一下经纬仪竖线测量或者说竖线放样的一个重要应用场景。 竖线测量俗称就是看一个物体值不值，我举个例子，向前面这面墙 上边啊这个广告牌这条线值不值，或者远处就跟电线杆从上往下值不值，或者这个大楼角从上往下值不值？那怎么来判断呢？就用镜尾音来来测量。 首先我们将经尾仪架设到三角架上，将水泡调到正中， 然后转动仪器，让目镜的中心十字线对准背侧物体的一个角， 然后锁紧刹车，将水平角度置零。这里将水平角度置零的目的是万一就是仪器不小心左右挪动或者摆动了，能从这个屏幕的显示器上看得出来。 转动目镜，让十字丝 对准对侧物体的地点， 在这个过过程中，我们来观察十字线跟背侧物体边缘的重合情况，如果重合一致，说明前面这条背侧物体的线在这个墙面上是一条直线， 如果不重合，说明前边这个广告牌上面有一条竖线是倾斜的或者是歪的。下面我们来看一下 上下移动十字线，可以观察到内侧物体跟十字线的竖线始终 都是重合的。说说明被检测的物体在前面墙体上贴的非常好，树脂度很好。 如果用它来检测墙大楼这个角的直线，用同样的方法让四字线对准上面这个角，然后通过转动这个 目镜，让十字线从上面往下移动，看内侧物体跟目镜的重合情况，如果重合的很好，说明这个大楼这条直线 数值都非常好，如果不充，说明他是歪的，那我们用同样的方法可以测这个电线杆来测他值不值。

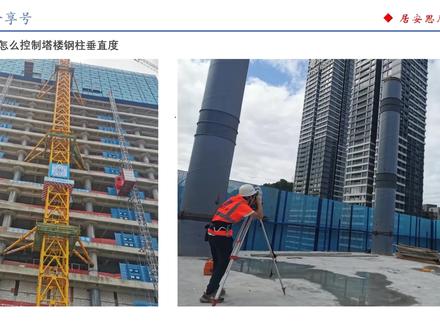

各位看官老爷大家好，昨天有个看官老爷私信我说他作为测量主管第一次干超高层项目， 想请问一下超高层塔楼钢管柱的垂直度怎么控制能更有效率？因为他用的全刃仪叫和效率很低， 钢柱安装的时候要一直在场。还有就是为什么前一天他明明较正好的钢柱垂直度，等钢柱安装完复测的时候会重新出现垂直度偏差，还导致自己被领导批评偷懒很头疼。 趁着今天有空，出个视频给这位兄弟解答一下他这两个问题。首先肝柱较和，用轴线去较和肝柱的平面位置下垂去 较和肝柱的垂直度是最好的方法。为什么这样好呢？一个是这个方法谁都可以较和，并不需要专业的测量人员待产，并且简单方便，一把卷尺一个下垂就够了。二是我们可以反过来用肝柱的位置去较和轴线的准确性。 如果说在下一层干柱安装的时候，干柱垂直度一下子差了一公分以上，那么我们有理由怀疑是主体结构单位轴线犯错了。这里强调一下， 控制平面位置和控制垂直度我们都要见较和两个面，就是说如果我在东面或者西面较和了一个面之后，还需要在南面或者北面选择一个面再较和一次， 也就是说我在这个面较和一次，在这个面再较和一次。然后看一下超过神干柱垂直度的规范要求， 多层柱中的单单节柱不大于千分的 h， 且不大于十毫米。注意，这里是单节柱而不是单层柱，因为有些钢柱他一节也可能是两层甚至是三层的高度，柱全高的垂直度 不大于三十五毫米。这里的意思其实就是说我们的杆柱施工完成之后，其实他是一个 s 型的， 比如说这一层我们发现杆柱往南偏了十五毫米，那么在下一层杆柱安装的时候，我们在保证单节 肝柱垂直度要求的前前提下，我们可以控制肝柱的垂直度往北偏个几毫米，通过这样的方法一节一节的把肝柱给较正回来。所以说肝柱的垂直度控制是一个动态的过程， 垂直度的控制不再详细说。今天我主要想好好说一下，为什么这位兄弟明明控制好的垂直度到复特的时候又发现变偏了的问题，然后再给出现场的处理方法来，我们看规范上是怎么写的。 柱梁焊缝收缩引起柱深垂直度偏差时，对，这就是导致这位兄弟调好的垂直度变偏的原因。大家看，这是两节钢柱的接口， 这个零食固定麻板已经焊上了，说明这是已经较好垂直度的状态，而焊缝是需要在接口的位置焊一圈的，无论你从哪里开始焊，都会存在相焊的。焊缝冷却的时候把干柱垂直度拉偏的情况， 怎么避免呢？其实现场就是安排两个焊工同时对焊，就是说你在北焊，我在南焊，你在西焊，我在东焊，通过这样一个对焊去尽量的缩小因为焊缝收缩引起的干柱垂直度偏差。 再一个就是这个零食固定麻板一定要等到焊缝冷却之后再行拆除，因为这些麻板也能起到防止焊缝收缩的作用， 这样才能最大限度避免钢柱垂直度被拉偏。说完钢柱自身焊缝引起的垂直度偏差，再来说一下钢梁焊缝引起的垂直度偏差。看这张图片。

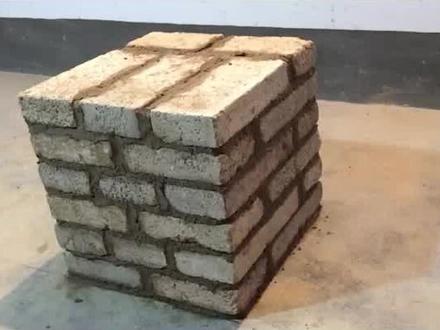

大家好，我是老三，如您分享三七乘三七专注正确的技法，第一批 用两块七分砖，这个方向 用枕砖， 第二批用枕头， 用两块七分装。 第三 也是两块七分钟， 七道 三四皮的时候，将性垂来检验是否垂直，四个角 同时进行体验，然后调整好 七道。第五题可以用靠尺来进行检验，同时 也可以用皮锈干来控制灰缝和雕膏。有朋友来信问，怎样看墙角和墙面垂直，关键是下面 三至五皮或者多皮一定要垂直，在观察的同时， 目光慢慢移动至上中下垂直，转面重活。谢谢您的支持和关注！

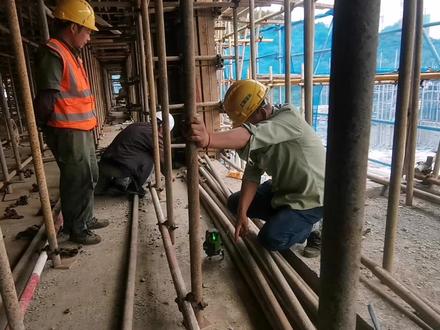

哈喽，大家好，我是施工员小兵啊。哈喽哈喽，然后呢，今天下午呢，又学到了一项技能，用激光仪，也就是红外线啊，来测肚子的垂直度，来看一下老师傅怎么操作的， 很简单啊，朋友们，就仪器假如往那边一放，然后咱们尺子往这一放，然后把齿面往这一斜 一那个激光扫过来，是不是二十，如果是二十，然后就可以，如果是二十一二十二，那么就大一二公分。 小宝你别开呀，哥你问了海哥你好啊，我兄弟三环跳楼。 哎， 朋友们，红外线就是这样啊，来测肚子的垂直度还可以，红外线可以检测 cos 的准确值啊，等等吧，能不能准确，等等吧。好，我们本期视频先到这里啊，喜欢小编视频的话，希望大家转发关注一下，谢谢大家。
