凡寿星一起进步。大家好,这里是凡一教育课堂,我是凡耶的王老师 哦,我们今天来看一下关于我们奥体怎么在哪一九啊,奥体怎么在哪一九里面对我们的一个胳膊文件的一个测量啊,包括我们的点到点 这一个测量,以及我们的对象到对象的一个测量,以及我们网络到网络之间的测量啊,那么这个测量的目的是什么呢?哦, 因为我们出完胳膊文件呢,我们的 come 工程师呢是需要对我们的文件进行一个可制造性的一个确定啊,可制造性的一个确定啊, 比如说这两根线之间间距啊,是否能够满足我的一个制造生产工艺的一个间距的距离的一个确定,那么呢就可以使用在我们 ad 一九里面呢,在我们的 ad 一九,你们呢就可以进行一个测量,那么我们打开我们的 come 文件,首先第一步打开我们的 come 文件,然后点击我们的帕纳尔斯面板,然后点击我们的 cometast come tout。 然后这里呢有我们的一个选项难,这个选项难呢,我们来认识一下,第一个 有我们的卡一点一点啊,看编辑和我们的 nc 钻孔编辑,我们这里选择我们的看编辑。第二个是我们的板层,板层,板层名称,那么这里相应的打勾呢,就会显示我们相应的一个 相应的,我们看我们胳膊输出的一个层的一个显示啊,这里是我们的板框啊,这一栏呢是我们的一个信息查询,查询啊, 包括我们的间距,角度,其实位置,结束位置, x 方向距离, y 方向距离以及我们的系,这里呢有信息 dse 网络步骤啊,这里我们点击 mace 信息就行,以及我们的一个 笔笔直,我们使用第一个啊,零点一五二零点一五二四零零,比上零点一五二四零零,下面呢是我们的一个 坐标点的一个移动,让我们使用我们的自动吧中心到结尾吧单位,我们在这里有英尺跟毫米,我们选择毫米啊,到时候在这里显示的单位就是我们的毫米,单位下面的一个呢是我们那个坐标的一个移动,看见没有, 那么这里呢我们可以使用奥特新特啊啊,我们先来使用一下啊,首先我们点击我们的分析,点击我们的测量,点击 我们的点到点,然后我们过来下面有一个这样的光标,表示我们选中了,然后按住我们的卡扯加我们的鼠标中间进行缩放,卡扯加鼠标中间进行缩放, 鼠标右键进行一个移动,然后缩放移动,然后呢测量好,这里显示是八十四点八一零六零零毫米,毫米, 这里呢我们用默认的就行了,好吧,然后呢测量 垂直方向是我们的六十九点四六九零零五号,这个是使用我们的一个点到点的一个测量,用于我们的板框的一个测量,如果想要 测量我们的两个网络线之间的间距,那么我们就要用对象跟对象进行来测量,我们现在打开一个层,打开我们的底层,我们对我们的两根线之间的测量啊,好,我们使用我们的点到点的测量是不行的,我们使用我们的一个分析 测量对象到对象,点击他,再点击他,然后这里就是我们的零点一毫米啊,点击焊盘到焊盘之间,两间距之间啊,两焊盘边界之间, 他测量是边界之间啊,边界之间是零点七一二零零。好,如果我们使用网络到网络可以测量成功吗?我们来试一下,显然是 点选不中的,因为这里没有网络啊,没有网络,所以测量的话,我们使用我们的分析,使用我们的测量里面的对象到对象进行一个测量, 零点二毫米,这个呢就是关于我们 ad 一九里面如何测量我们胳膊文件的一个啊距离的一个实线 啊。好的,今天的视频呢就和大家一起分享到这里面,凡是用心,一起进步,谢谢大家。
粉丝6444获赞2.0万

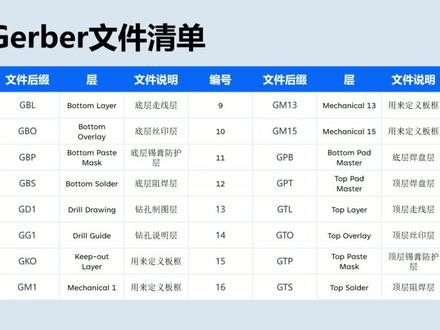

本教程讲解如何快速使用 autum designer 生成 gerber 文件。 gerber 文件对于制作 pcb 板子至关重要。 歌本文件试试线路版行业软件描述线路版、线路层、组焊层、字符层等图像及钻洗数据的文档格式集合,是线路版行业图像转换的标准格式,也就是我们平时设计完 pcb 后会再做进一步处理及导出。歌本文件。 因为哥本文件是 pcb 加工机器识别的标准文件,所以即便你将 pcb 文件 pcb dock 发送给厂家,厂家也需要把 pcb 文件转换成哥本文件后才能去加工你所要的 pcb。 给到板厂的 p c b 生产文件包括 gerber 文件, n c 钻孔文件,坐标文件。 gerber 文件主要包括如图 图所示文件,每个文件描述相关层信息。钻孔文件一般是 txt 格式,一般有如图所示几个文件, 打开之前创建好的 pcb 文件,点击文件制造,输出 gerberfl, 弹出 gerber 设置界面,通用单位选英寸格式。二比五, pcb 返场会根据你所选择的单位来进行加工。 格式是精确度分辨率的意思。二比三是两位整数,三位小数,二比四是两位整数,四位小数,二比五是两位整数,五位小数。一般选择返场的最大加工精度,减小加工误差 成 plug。 在 plug 选择你要导出的文件键 girl 文件清单,打开所有画线层,关闭所有映射层,只有转 plus 勾选 drill join plus the plot all used drill pairs drill guide plus go 选 plot all used drill pairs 光圈勾选嵌入的孔径 rs 二七四 x 高级全部使用默认配置, 点击确定即可生成 gerver 文件。接下来还需要导出所需的断孔文件。点击文件制造,输出 n c g u files, 选择加工单位和加工精度,一般选择英寸和二比五零点零一米六的精度,再选择为电镀或非电镀。生成单独的必有文件。应用钻孔槽命令生产电路板边框等。选择完成后再点击确定。弹出钻孔数据表,点击 uni 进行设置设置选择如下,设置参数与第二步保持一致,否则可能导致无法输出文件。最后点击 ok, 最后生成坐标文件。点击文件装配输出 january speak and play spell, 弹出设置对话框形式,选择文本或者 csv 周选也行,点击确定即可生成坐标文件。 上述步骤做完后,会在 pcb 工程根目录下 project outpuss 或生成 gerber 文件 dn 新航路 iot 谢谢您的观看。

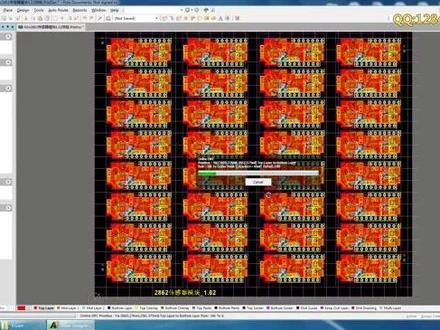

大家好,我是员工,下面为大家讲解一下如何在 ad 软件里边也称为 dxp。 如何在这里这个软件里面转胳膊文件呢?下面我为大家讲解一下。拿到这里打开 ad 软件,其实是 pot 九九 he 软件的升级版来的,看这个有拼版的电路图, 偏好版的三档,这样择一个时可以单层上市。嗯啊, 单层显示啊,如果偏这里,这一家 a 可以,最终要查看板内的信息,看下有没有过孔。 via s。 就是过孔,一千二百八十个过孔, 下面要如果要关掉这个过孔开窗的话,下面我就给他教一下大家。嗯,第一扎,第 d 加 a, d 加 r, 选择这个界面,选择这个 p short so to mask, 这个把它改为 i i s v i a, 这里负一百毫米,注意这一步,两步,三步点。 ok 啊,现在就在关闭过孔开窗中,要等一下,因为这个板子有平板,数据量稍微大一点,所以要等一等。如果是单屁洗的话,就转的很快了,这个就关闭的很快。 如果客户要求过孔开窗的话,就不用做刚才那一步过孔开窗了, 要等一下,很快了。 如果你在这个软件里边你不关闭也可以,你在后面的导导入各部门将那个经历系软件里边关闭也可以。 嗯,可以了,点远点还没抓住啊。嗯,可以了, 点圆点点中间啊,转胳膊,胳膊坏文件点这个层,这里选择所有层, 关闭镜像要选择这个,如果转不出去的话,在后面加个零,这三线都加个零 点。 ok 啊,转出去了,转出去了,然后后面再转一下,转 宽带, nc 宽带选择英寸二比五格式。有了 啊,转出完成看一下有没有啊?有了,不是这里啊。呃, 这个 dxp 软件,你就是说你 pcb 本件在那在哪里的话,他转出就就转出在哪里了啦?自己看一下啊。

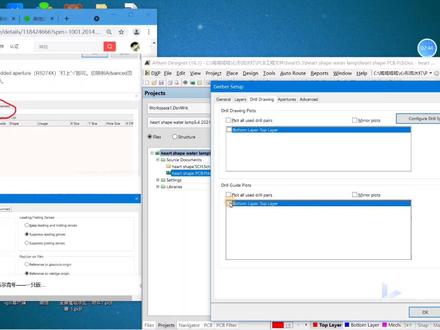

嗯,今天给大家录制一个那个导出胳膊文件,并且用胳膊文件发给那个力创,然后再让他打板子的一个教程。胳膊文件呢,这个是他的百分百科,他就是在 pcb 用于加工的一个文件, 然后这个是我给大家做的一个呃,胳膊文件的教程,在这个教程底下我还付了一个两个文章,一个是英文版,一个是中文版的,如果 大家一定要以我的这个教程为准,然后再以这两个版本的教程为参考,这两个版本都是有一些不一样的,我待会会解释。然后呢中文版的这个教程,只要是有一些作文吧,就是免得大 大家去查字典,所以说我付了这个教程,这个这边的话就是对每一个英文基本你看他都会有对你的中文解释。好的,现在开始给你们示范怎么导出胳膊文件,一步步来, 这个先关掉,这个是我导出失败的一个胳膊文件,我要删掉他, 然后按照这个文章来,胳膊纹尽量导出,一共分三步,第一步导出是导出他是可用的层,第二步是导出机械层,第三步是导出他的钻孔,就比如说你的焊盘啊过孔之类的。然后我们现在开始看, 首先在 pcb 的环境下,我现在已经点到了 pcb 的环境下,然后点亮 f, 然后点胳膊 faft, 他会出来一个这个界面, 然后再捐那种页面,这里选英寸,这里是二比五,二比五的话是工厂默认加工的一个比例,就大家不需要改,然后再切换到那个层,那个层呢,就是这里 选择优缝,这里全部都 offer 不选,然后这里把这个勾勾上,然后右边的机械层全部都不选,最后的话就是这个界面 左边和右边要一致,紧接着到这个程序不用管。 嗯,设置了 jinel 和勒尔斯这两个页面之后,然后这个是钻孔层,现在这里两个都不要选,就是什么都不要选。这一层, 这是第一遍脑孔,这里什么都不要选,然后切换到这个光圈层,光圈层的话就在这里打上勾,紧接着切到最后一个 页面,然后保持默认设置,然后跟这边一样就好了。嗯,现在是一样的,然后点击 ok, 第一次导出,然后等待他导出。第一次,嗯,看到没?这个就是一个镜像,我真正的那一 个,第二个文件其实在底下,所以说这个文件是可以不用保存的,没有问题,他其实是给我们看的,也没有什么用,然后有用的是下面这些层加载一下, 你看这层,这层才是有用的。然后呢进行第二次导出给补文件,这一次是导出机械层,我们再次, 哦,你看到没?我现在就没有那个什么了,一定要切回 pcb 界面,再次的倒,嗯,对,找到他,然后再进这里不变,然后是直接切换到勒尔城, 这个时候呢将这个勾不勾了去掉,然后再在这下面不选这个还是不选, 然后在右边机械层中选择与板子相关的机械层,然后就把机械层选上,选上了之后呢就跟这个界面一样, 然后切换到这个孔层。刚才第一次的时候,我是跟你们说全部都不要勾,是吧?然后现在第二遍倒,然后就要将 这里这一个框这个勾打上,然后这个镜下不打 下面这一个框呢和上面呢要一致,所以啊一个勾,然后左边和右边你看一样, 然后到这里之后,后面两个都不需要更改,直接点击 ok, 再次等待,然后这个分成了 是倾向城。哦,我左边和我右边的头之所以不一样是因为,嗯,我已经把 那个这边的那一些心情吗?是个 led, 我已经把 led 的风罩全部都换了,我换了新的 led, 然后他那个风罩的这个机械层不一样,所以你们不要大惊小怪,我这边又重新排了一次这个版队, 然后同样的这个文件也不需要保存。第三步是导孔还是要回到 pcb 的界面,然后还是这个选项,这个时候是专门导这个孔程, 然后这里对着这张图来,这个这个是一样,然后这里选择中间这个,下面这个勾要勾上, 然后点击 ok, 然后他就会弹东西出来,你就点确定,再点确定 啊,他就会出焊盘给你了,这个就是你在那上面的那些焊盘,哦,对, 我们呢这个 a d 十六呢,在 wins 系统上应该是有一个 bug, 我在这上面应该有写,就是你倒出来了之后千万不要缩放,你一缩放就 那个胳膊文件,他可能会停不下来,你看我扩大,你看我就找不到他了,在缩小啊,是吧?你们就不要随便的动他,你看我动了他,他现在就这样了,不过没关系,这三个层你都不需要保存的,其实 你就看下面嘛,是吧。 然后我给大家解释一下,就是机械层, 机械层他其实加工的时候他是不会加工的,所以有一些那一些教程里面他可能他只导出了啊,你看这边又开始犯傻了,看到没,我的这个层就大家不要随便去动他, 就你加工的时候,他一般他工厂加工,只会加工可用车和刀孔的车, 他机械层他是不加工的,他是用来。对的,这是拿来看的。然后呢,我这边我保保存一下我的工程,这三个你不保存也行, 我这边偷懒我就多保存,其实他们没有什么用。嗯,好,然后我关闭我的工程, 然后在力创那一边打板。怎么用胳膊来打板呢?你看我这个有一个凹铺的文件,你看我刚才的那一些,那一些胳膊文件就在这里,我直接 把它压缩,压缩到这里,然后我打开我的佳丽创, 本次打扮由邱玄涛同学倾情赞助,然后现在是另创下单的教程, 在线机架,然后上传。然后呢? 因为他这个号是第一次打版,所以有很多细节我都可以一次性在这个教程里面说清楚啊。你要打版的话,你个人的邮箱,首先你要注册吧, 然后你要去下载一个这个佳丽餐下单助手这个软件,然后他是一个你要下那个电脑端的啊,手机端也可以下,但是手机端不方便。 然后在这里上传 pcb 文件,我就把我刚刚的那个 pcb 上传上去, 看到没?就这个一定要,你看他这边,他只能上传哦压缩文件啊,然后等上传, 这个上传过程会比较久,而且可能会上传不成功。我试过传了五分钟都没传上去的, 这是我文件已经传好了,我这个文件传了大概有五分钟,所以中间我就暂停了,没有录制。然后呢?你左边的话,你板子层是不是两层? 板子宽是十乘十,力创最多打十乘十,你再往上打就要加钱了啊,虽然现在是免费,是吧?板子数量就直接选五个。然后这一边的话呢,就是我的 那个板子的图,我可以看一下胳膊图。嗯,全选,这是我实物的仿真图, 这是我底层, 底层记得要有我们工作室的 logo 啊。我现在是调了那个全屏,让你们仔细看一下那个胳膊文件。 然后这个是顶层丝印,他这边的颜色跟立创应该不一样。然后这是主焊,顶层, 这个是线路的顶层,这是底层的线路,这是底层的竹焊,这是底层的丝印,就我们 公司的一个 logo 在背面。三孔层就是我们的那种各种焊盘,是吧?你看这些焊盘,这一个个孔全都是我们紫砂的焊盘。 呃,这个应该是他封装那个层,这个是边框层,就是那个实诚实的框,这个是那种禁止布线层,一二三四, 这是孔福城,这个我也不知道叫什么城 好,就这么多层了。 然后我现在给大家放大看的是我那个顶层的线路,你看到没,这些位置就是焊盘,一个个圆圈是焊盘,然后中间这个细细的,这里就是我的电线,嗯,这里是我打的过孔,这里是地孔,增强这个 pcb 的联通性。 然后你往下看,那这一根根的这些线都是走的通的。我给你们看一下底层的底层的线路,嗯,我底层没有走几条线, 看到没?这个这些就是线路, 我在这边确定了,我顶层和底层的线路没有问题。嗯,就差不多了。 退出全名,然后继续下单, 点击下一步。 嗯,看到没?他这边你要绑定公众号才是零元,你不绑定的话。

呃,大家好,我现在录一个 ad 粗胳膊的一个视频, 昨天出胳膊之前我们检查一下错误,这是没有任何错误的小文件, 那出刻薄的话,这个地方会放个这个符号,这个会出一个网表出来, 然后呢下面会放一些这个 bb 的大概工艺随便写着这,然后呢就免得给厂家反复的问这个,问 这个如果是有几层,大概写在这个位置上,每一层都符号。 好,现在开始出啊,标准的出法就是文件,首先是另存为, 在这边科比一下这个文件,然后呢我们新建的文件夹叫做 ot 三。好,我准备把这个胳膊除了这个里面去 出胳膊的 第一个动作, 把需要的这个蚕全部给他勾上啊,全部勾上啊, 不需要的把它去掉, 这个你可以打,先打个这个用户,嗯,这个地方把所有的都扣掉,就不需要的就把它去掉了, 你可以看一下这个三层他有什么东西,等会再把它去掉,也是可 这个位置全部给他打勾就可以了。 这个位置的话的我们要改的这个位置就全部改成 二十万,他的尺寸够大,不然有些大板他出不来,他报错,你找不到,你统一都是二十万,放在这个位置, s 万就可以了,这是第一步打勾,你要的诚,这个记住要打勾啊, 这个扣这两个,这个出过一次,以后永远就不要去改了,可以了,这些东西没有必要去改变他,他确 选择就可以了 点 ok 之后他就会出 出来胳膊,这个胳膊很多人出到这就已经结束了,实际上是不对的,实际上你要去找,在一个文件夹里面去找目前他是怎么出来的?我们点一下,点他出来是这个样子啊,我们可以按上下键去看出来的结果, 大家都看一下啊,这是 ad 的结果,他有什么异常的时候大家可以看到啊, 这没有关系啊,我们随便看一下啊。那么第第二次出法就是再输出一次胳膊,然后呢?我们 这个地方是点二点五的,就是二七四叉,我们塞挺这里面就塞二点五,二点五,二点五就可以了。那 ok, 我们指向什么地方呢?我们刚才新建了一个木木, 我们就往这个梦里面指向 这个指向看,咱新建这种指的这个位置,然后锁住, 说是结束了,这个就可以关闭掉,然后我们再出这个钻孔文件,钻孔文件也属于胳膊纹的,里面的一个 分析就是传统文件,传统文件记得要打勾这一个东西,这个也是二点五,这个要打勾这个 他问我们说大哥这个是什么意思?我再指出一下, 那打勾之后呢?刚才打勾那个地方呢?打勾之后他就会各种孔形,他会单独出一个探索文件出来啊。然后我们同样是第二次输出, 刚才选定了这个这个目录,他就保持这个目录,记得每次换不同的文件,这个目录要改一下啊。好了我们先结束这个再说啊, 让我们看一下这个梦里面放什么东西,这里面就放的这个钻孔文件,这两个钻孔文件刚才的搜索,我们先把这个东西先把它压缩一下先, 那我们出购本,我们一般是这样去改个名字,这个前面把它删掉,后边 那么这个就可以我们给 pgb 工厂了,那么还有一个给 smt 工厂呢,我们会给一个钢网出来 啊,别人刚好就 就把自己沉,把他压缩给他看看。这这 这个是 text 文件,都是钻孔文件的。然后呢?思印层,思印层,这个是主汉城思印层,汉西城,主汉城,这思印城,欧, 这样把它压缩一下,那么我们再改一次名字, 好,那么这两个结果就出来了。 那我一直在强调就是我们粗胳膊用这个呃片三五零来打开看一下是什么样的结果, 咳咳, 这个是添三五零一个软件, 这个软件的话呢,我们就说自动导入,然后选到刚才那个目录制, 用温水皂 看看这个沐浴露,凹的三这个沐浴露,那这个你们就直接飞进去就可以了, 他出来结果一下子 你双击他就看到哪一层是出了什么东西啊?这个是以后再详细的,就是有人咨询之后我们就去详细的解答每一层是干什么用的,好吧,就这样啊,谢谢。

本次视频我们一起来了解奥地导出 sft 贴片所需的胳膊文件操作流程。首先打开文件菜单,选择打开,再找到我们需要导入的 pcb 文件。 紧接着再次打开文件菜单,选择制造输出, 找到 gerber files 后,点击进入 gerber 设置对话框。 在 gerber 设置对话框中有五个选项页, 在通用选项页中我们要设置歌本的单位和格式设置单位选择英寸,格式选择二比五。 接着我们进入层设置,在层设置里面我们要选择我们所需要导出的高爆图层,根据生产需要在图层后面进行勾选, 这是各个图层所表示的层信息,已经整理成中文,有助于理解,需要的可以截图保存, 如果不清楚选择哪些图层也没有关系。打开绘制层选项,选择勾选,全部去掉, 再点击选择使用的,这样的话所有 p c b 使用的图层都会勾选。这样导出后,我们可以用相应的 gibber 查看软件进行查看。筛选 钻孔图层选项页保持默认即可, 光圈选项页也是保持默认,设置高级选项页,首位末尾的零选择去掉首位的零,胶片中的位置选择参照相对原点,其他设置保持默认,点击确定,这样胳膊文件就已经 导出成功了。紧接着在 od 软件视图框中就会出现我们所导出的哥们视图, 到 p c b 原文件夹中就可以看到我们导出的戈贝尔文件了。 带地导出戈贝尔文件的了解过程到这就结束了,下期视频我们来用导出的戈贝尔文件来导坐标,下期视频见。

本次视频将演示 alagro 光绘数据转 otm pcb 数据,新建一个 cam 文件,导入 alagro 格式的光绘文件,生成各层的数据图形, 导入欧拉格式的钻孔文件,生成 pcb 孔数据, 因此匹配各个光绘数据对应的设计层叠, 确认信号层的层叠顺序, 主要信息均已导入, 如果需要网表,可以继续导入 ipc 网表文件数据都确认好后,选择输出 pcb 即可完成。


伤, 让锋芒露出指缝, 是情有独钟, 谁不是不甘平庸,筹骂命运的耍弄 体会才叫人生。

这里有一个 output 输出,有一个 胳膊 fire, 我们先点一下胳膊 fire, 这是会弹出个对话框,就是一个产生胳膊的一个向导。 这里单位呢?它是按照你默认的单位,我们可以选择毫米或者是英寸,这里选毫米,呃,英寸也可以,我们按默认来的吧。 然后格式是二比五,我们不用修改这个地方 label 这个 label 这个区域的话要进行修改, 选择所有成镜像成的话点 off, 因为胳膊的话是按照从上往下看的,所以我们不用进行镜像。记得点赞收藏加关注。
