01:56查看AI文稿AI文稿生成国标法兰的三维模型生成画标法兰 pn 系列的三维模型。生成美标法兰的三维模型。点击英科与法兰菜单， 选择国标法兰命令，弹出国标法兰对话框，点击选型后面的下拉箭头软件自动显示出国标法兰的所有类型，分别有整体钢制管法兰、带井螺纹钢制管法兰、对焊钢制管法兰等十九种法兰。 我们选择对焊钢制管法兰，对话框右侧显示该法兰的所有类型。点击凹凸面对焊钢制管法兰， 对话框左侧自动显示该法兰的图片和数据。在数据对话框右击显示放大数据，双击图片放大显示，再次双击关闭图片，然后选择法兰的 数据，该数据都是可以编辑，双击编辑框可以输入所需的数据，然后点击插入按钮，生成国标法兰的三维模型。 机械行业法兰的所有类型分别有整体钢制管法兰、板式平焊钢制管法兰等七种法兰。能源行业法兰的所有类型分别有甲型平焊法兰、乙型平焊法兰和场景对焊法兰。钢制管法兰。 pn 系列的所有类型 分别有整体钢制管法兰、板式平焊法兰等十种法兰。钢制管法兰。克莱斯系列的所有类型分别有整体钢制管法兰、呈差焊钢制管法兰等八种法兰。传播法兰的所有类型分别有船用铸铜法兰、船用搭焊钢法兰、船用 铸铁法兰等二十八种法兰。美标法兰的所有类型分别有锥颈对焊法兰、滑套脚焊法兰等六种法兰。日标法兰的所有类型分别有版视频焊法兰、活套法兰等七种法兰。
27英科宇软件王斌
00:21查看AI文稿AI文稿机械行业法兰共七种适用安装包评论发一点击选型后面的下拉箭头，猎取七种机械法兰类型， 选择所需的类型。右侧选择法兰面，双击示意图放大查看，选择所需的规格，点击插入一键生成机械法兰模型。
40英科宇软件王斌
02:27查看AI文稿AI文稿哎，老师，怎么了？我想在这个法兰上去添加一个螺栓，应该怎么操作呀？这个可以用我们设计库直接来跳取啊。嗯，怎么操作呢？来，你现在在右侧找到这个设计库，对，点击它，将下方这个 topos 点击开，然后找到我们的国标， 然后打开之后呢去选择这个螺栓螺母，把它双击一下啊，你现在任意选择一个类型。嗯，要这个半圆头的。好，那你鼠标按住一个类型往里面拖拽，放到这个孔上面放这里。对，你看现在就给它添加好了。这就好了吗？对啊， 哎，这也太快了，但是我这里还有九个呢，我想一次性可以把这个全部加出来，可以不？呃，这个可以，那我教你个更加简单的方法，你现在点击右上角的这个叉号啊，现在呢？点击我们上方装配体，在这里找到智能构建啊，点击它在弹窗的对话框里面点击试， 现在我们去选择这个法兰盘的表面端面对端面选中之后呢，在左侧点击添加， 你看现在一下子就进来了。哎，这么快，全部都有了，不过这个不是我需要的形状呀，怎么改呢？这个可以改啊，你在左侧这个扣件类型这里，鼠标右键点击这个扣件，点击更改扣件类型，你看这里就可以对它自行的去进行调整了。我要这个半圆头的，就选它点确定是吧？对， 你看一下子更新更改过来了。哦，这个太厉害了，我学会了，但是老师我是零基础。呃，我想把这个 sql 软件系统性的学习一下应该怎么做呀？那你就可以把这本 sql 四机械设计从入门到精通的书籍带回去， 这本书籍呢，是从我们最开始软件打开界面认识鼠标键盘操作开始您去讲解的。再到这里二维草图的绘制以及后方三维零件的建模， 还有这里的曲面建模，零件参数化设计以及这里的装配体设计，动画制作，工程图设计，还有曲面造型有限元分析，以及后方的渲染和动画仿真都有详细讲解。 整本书籍呢，他都是用图片加上文字的形式，一步一图讲的非常的详细。如果你担心这种白纸黑字看不懂的话，在书籍的前方会有二维码，扫描这些二维码就可以观看对应的视频课，点击左下角小黄车，就可以把这本书带回去学习起来了。
02:02查看AI文稿AI文稿老师，就你这个上面这种管子连接着的效果是怎么做出来的？这个呢需要用到我们酸字里面的 rooting 来做，这里呢我先给你讲解一下，首先第一个我们可以先把它删除掉，好，删除掉之后呢，在这里有接口，我们打开这里的这个设计库，找到我们这里的这个 rooting 选项，找到之后呢，选择这个 pop， 点击它双击 好，双击打开它之后呢，在里面找到一个 f 开头的，这是法兰，点它好找到其中的一个法兰，按住鼠标左键不松手，把它拨动到这个接口的地方，松开，松开之后点击确定 好这里呢，它会进行自动的吸附，然后点击对勾。好，接下来我们再打开设计处，选择这里的法兰，在它要连接的地方来再放置一个咱们的法兰，好，松开点，确定 好，做好之后呢，我们按下 esc 退出，然后在它接口地方鼠标右击，点击这里的自动录入这里呢我们点击它要连接的这个接头这个点，点击这个点 好，这样子它就可以进行连接。但是呢你可以看到我们这个管道呢，它步入的这个线条是不合理的，它已经穿到这个罐体的里面了，所以呢，我们点击这里的这个小箭头，可以更改它的一个配置方向，好，这样子就比较合适，然后我们点击这个管子，我们就给它连接好了。哦，原来这样做的 就是老师你这个管道，我也想学该怎么学，如果想要学习这个管道和线路布置呢，你可以把老师的这本书带回家，他是专门来讲管道与布线教程的。这本书籍呢就是从 rooting 的 基础，包括基本的电力线路以及线路线夹，还有电力线路零部件，以及后面的 标准电缆和重用线路，以及电气数据输入，还有电气工程图以及柔性电缆，电气导管管道线路以及高级管道线路，还有管道配件以及管筒线路，以及更改管道和管筒。 还有呢，这里有创建过渡引步键以及电子管道，还有咱们的 c x 里面的内容书籍呢，都是详细的图教程，图片加文字，一步一步给你讲解的，你也不用担心白纸黑字看不懂，这里呢，都有二维码，你扫描二维码可以观看配套的视频课程书籍，我就放在视频左下角，小黄车点击就可以把它带回家学习使用起来。
00:31查看AI文稿AI文稿化工行业法兰大权 h g 二零五九二和 h g。 二零六幺五试用安装包评论发一 选择类型选择型号，双击示意图放大查看，根据公称直径 d n 公称压力 p n 选择所需的规格，点击插入一键生成法兰模型。 化工法兰 h g。 二零六幺五是新标准，操作方式一样，选择所需的规格，点击插入一键生成法兰模型。
20英科宇软件王斌
00:46查看AI文稿AI文稿你要使用钣金件的话，第一个首先你得把它变成一个肌体法兰薄片，比方我们这里画了一个矩形啊，这个是使用钣金的第一个特征，首先最主要的是这个钣金参数，鼠标放在这里，它会提示你厚度。 那么说所有的板材他都是有厚度的吗？你只有将你的第一个草图生成了肌体法兰之后，你后续的像这些边线法兰、斜切法兰、折边会制的折弯、转折等等这些才会亮灯呢。 那又重复回我们刚才所说的，你要用板筋，第一个必须先让他使用这个肌体法兰生成一个肌体法兰啊。
232新角度@星星
01:32查看AI文稿AI文稿哎，老师怎么了？我想在这个法兰上去添加一个螺栓，应该怎么操作呀？这个可以用我们设计库直接来跳取啊。嗯，怎么操作呢？来，你现在在右侧找到这个设计库，对，点击它将下方这个 topos 点击开，然后找到我们的国标， 然后打开之后呢去选择这个螺栓螺母，把它双击一下。啊，你现在任意选择一个类型。 嗯，要这个半圆头的。好，那你鼠标摁住一个类型往里面拖拽，放到这个孔上面放这里。对，你看现在就给它添加好了。这就好了吗？对啊，哎，这也太快了，但是我这里还有九个呢，我想一次性可以把这个全部夹出来，可以不？ 呃，这个可以，那我教你个更加简单的方法，你现在点击右上角的这个叉号啊，现在呢？点击我们上方装配体，在这里找到智能构建啊，点击它在弹出的对话框里面，点击是 现在我们去选择这个法兰盘的表面端面对端面选中，选中之后呢在左侧点击添加， 你看现在一下子就进来了。哎，这么快，全部都有了，不过这个不是我需要的形状呀，怎么改呢？这个可以改啊，你在左侧这个扣件类型这里，鼠标右键点击这个扣件，点击更改扣件类型，你看这里就可以对它进行的去进行调整了。我要这个半圆头的，就选它点，确定是吧？对， 你看一下子更更改过来了。哦，这个太厉害了，我学会了。
00:31查看AI文稿AI文稿solidworks 化工设备参数化模型图库适用安装包评论发一立式罐参数化设计生成模型球罐参数化设计生成模型制作共四种选择所需的制作化工法兰 p n 系列和 class 系列共十八种国标法兰共十八种 美标法兰共五种日标法兰共七种机标法兰共七种能源法兰共三种选择所需的法兰快速生成模型。
81英科宇软件王斌
00:19查看AI文稿AI文稿整理了一套相当全面的 solidworks 常用标准件库，里面包含了做设计师最常用到的标准件，比如螺栓、螺母、电圈、锭钉、轴承、齿轮、法兰系统原件、减时窗等一系列机构结构连接于紧固件，打开 solidworks 就 能直接调用，能让你模型设计的效率直线上升。这些我都整理好了。
06:29查看AI文稿AI文稿在这里呢，我准备了一些适合小白学习 solo vox 的 教学视频以及相关的学习资料，有感兴趣的可以在评论区扣三个六，我一个个安排好，我们康巨加恩新建一个零件绘图模板，点击禽式机纸面，进入草绘，选择直线命令，绘制一条这样的一个轮廓。 在置点结束之后，我们选择样条曲线。哦，绘制一个这样的一个图形，执行智能尺寸，给到下边线的一个长度为六尺。好，侧边线呢为八十，上边线呢为一百。 好，背到我们左边线到我们的这个点的一个距离为七十。好，下边线呢，到我们这个点的一个距离为四十五。选择旋转拉伸凸台命令，选择这个边作为旋转轴，点击确定， 选择抽壳命令。好，将我们要抽壳的一个面呢，选择上面与下边面，给到一个抽壳的厚度为五，点击确定，点击前式机局面，进入草绘，选择直性命令勾选作为构造线，绘制一条竖直的构造线， 再选择直径。命令，啊，中心线。好，我们在这里呢会这条水平的中心线。啊，选择圆命令会制一个圆，执行智能尺寸，被到这个线的一个长度为五十。啊，线到我们下边线的一个距离呢为九十。 被到我们的圆心到下边线的一个距离为四十五。圆的一个直径给到十五。 好，现在选择三点画圆弧。好，在这里点一个点。好，这里点一个点。好，哦，好，我们现在选择呢，再会制一条水平的一个构造线。 好，这构造线呢，我们选择构造线的下边面的一个距离呢啊， 我们选择这根线到我们下边线的一个距离为四十二，好，我们裁切，我们选择裁切命令，裁切掉我们多余的下半部分的一个圆，选择三点画圆弧命令，选择这两个点，好，大概这个样子， 再选择我们的中心线与我们刚刚绘制好的三面画圆弧听，给到一个镜像实体命令，执行智能尺寸，给到圆的一个半径值为九十， 好，选择拉伸凸台命令，拉伸拉，嗯，拉伸拉伸，切除命令拉伸的一个方向为力，完全贯穿。选择圆周阵列阵列的一个实体方向呢，选择 我们其中一个圆边线，点击确定。选择前世纪纸面进入草绘好，选择圆命令，再起这个边线的一个元效，在这个位置点唱一个圆，好，执行智能省寸。给到这个圆的一个直径值为三十，太大了，给到二十， 好，给到二十。选择直线命令，绘制条水平线，哦，端线，好，将我们多余部分裁掉，选择旋转拉伸凸台命令，选择这根边线，点击确定。 选择圆周阵列阵列的一个实体呢，选择我们旋转二方向，选择我们的其中一个圆边，点击确定。再次点击前式基准面进入草绘。好，我们选择圆命令，在这个边线上绘制两个圆 框，选两个圆，给到一个相等约束，点击下面这个圆，下面这个边线添加一个香气约束，执行智能省寸。给到圆的一个直径值为十。好，上面这个圆的圆心呢到下边线的一个距离呢为三十， 好，我们选的选择直线命令，绘制一条竖直的构造线，经过圆点，我们选择旋转拉伸凸台命令，好，点击确定。再次点击前视基平面进入草绘，绘制一条竖直的构造线，穿过圆心， 再选择多边形命令，选择这个多边形，给到五边形，在这里呢会制一个多边形数值。好框，选所有的一个多边形，给到一个作为构造线，先取消勾选，再点击勾选， 给到执行智能尺寸，我们圆的一个直径，给到一个十，好，圆心到我们水平线的一个距离，给到一个一十六点五，好，我选择直线命令依次连接所有的一个点，绘制一个五边形。 好，绘制好之后我们选择裁切实体命令裁切掉五边形中间多余的一些线段。 好，裁切完之后呢，我们选择呃，拉伸切除命令拉伸的一个方向完全贯穿，选择正列实体。呃，圆周正列呢，我们选择刚刚或拉伸切除的五边形方向，选择其中的一个圆，点击确定 好，再次点击前式基准面进入草绘，选择圆，命令在这边线上的一个端点绘到圆的一个直径，大小为八， 会制一个直线，竖直向下的一个直线，再选择裁切命令裁切掉多余的一个部分，选择旋转切除。啊旋转拉伸命令，选择这个轴作为旋转轴，取消合并结果，点击确定 好，再选择圆周正列，我们选中实体，实体选中这个球，我们方向呢？选择其中的一个圆形边，点击确定 好，我们收起设计术，关掉作标轴。我们从选项卡里面拖出一个颜色，给他上个色，看一下效果。好，拖一个黄色，给到一个黄。呃，给到一个主体，我们再拖一个淡蓝色的颜色，给到一个珍珠 好，在这个位置给到一个珍珠，好，还有一根珍珠我们再继续给到我们的一个颜色，好，以上呢？就是我们这个皇冠的一个建模的一个全过程。
14小旭设计

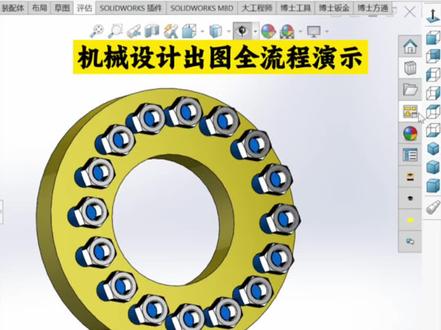

05:38查看AI文稿AI文稿录制一个我们做设计的全流程演示，从建模到装配，出报我们清单，整个过程是怎么操作的？首先呢，我们添加一个设计库，在齿轮这里我们点击选项， 找到文件位置，点击下拉箭头，我们找这里找到设计库，然后点添加这里，我们找到常用标准库，然后选择文件夹，点击确定 把文件库添加完成之后呢，我们在这里建一个模型，点击前世君子面绘制草图，选择圆，画一个圆，选择尺寸，标注尺寸，这里我们标注二八零，然后点对勾，选择特征，选择凸台，拉伸凸台，我们这里选择六十， 点击对勾，然后我们继续选择圆柱的前世君子面绘制草图，同样选择一个圆， 标注尺寸为二十二，点击对勾，我们继续画圆，以中心圆点画一个圆 作为勾到线，选择作为勾到线，选择智能尺寸，标注尺寸为两百二，同时按住 ctrl 键选择小圆的中心点，然后再选择大圆的中心点，加一个数值约束。做完草图之后，我们选择特征里面的拉伸切除 深度，这里我们选择完全贯穿，然后点对勾，我们继续选择圆柱面绘制草图，在中心点绘制一个圆，选择智能尺寸，标注尺寸为八十， 选择特征里面的拉伸切除，给定深度呢，我们选择完全贯穿，点击对勾，下面我们继续将一个小圆做一个圆周阵列，我们选择圆周阵列方向，选择外圆阵列个数，我们选择十六阵列特征，我们选择小圆， 选择等间距，然后点对勾，点击保存，选择桌面，点击保存。下面我们新建一个装配体，点击新建，选择装配体， 点击确定，点击对勾，插入装配体，接下来我们选择设计库，找到常用标准键，选择 m 二十，将螺钉拖入到装配体对应的孔位，装配每一个螺钉，就这样 装配到每一个孔位， 接下来我们给装配体加入一个轴承，在中心孔加入一个轴承，选择六二幺六，将轴承拖入到中心孔的位置。出现一个装配关系的时候呢，我们可以松开鼠标，加入一个同轴的关系，点击对勾。 装配体设计完成之后呢，我们要给装配体的每一个零部件赋予属性，也就是名称和图号，还有材料点击右侧的自定义属性，这里代号呢，我们可以输入 d h 二零二六杠零零二，名称呢，我们可以输入法兰座 材料，这里我们选择装配图，数量一套规格两百乘乘 四十设计大海老师设计大海老师属性填写完成之后，我们点应用， 接下来我们点击新建，点击新建，选择从零件制作装配体工程图，选择 a 四模板， 点击确定，将前示图拖入模板，添加投影，左示图 添加一个等轴测，这时我们可以看到标题栏的信息呢，全部是自动填写，现在我们插入材料明细表，选择其中的一个装配式图，选择材料明细表模板， 点击打开，点击对勾，这时我们可以看到材料明细表里面的信息。标准件 啊，是国标代号名称，这里面就是六角，这个标准件的名称包含数量都有显示材料啊，第一个零件是因为没有显示，是因为是我们自建零件，所以它没有信息，当然我们也可以给予它信息。我们点开装配体，选择零件， 点击右侧代号，这里我们填写图号，填写代号，大海二零二六杠零零二杠零一，名称，法兰材料 q 二三五数量一件， 点击应用，回到装配图，点击更新， 这时我们可以看到零件的代号、名称、数量、材料单重、总重都有显示。放大视图，选择球标，选择第一个零件， 第二个零件，第三个零件一二三，第四个轴承，这样整个装配图就做好了。
103大海机械设计
