90度弯头5节制作方法详细教学
粉丝22.4万获赞79.8万
相关视频

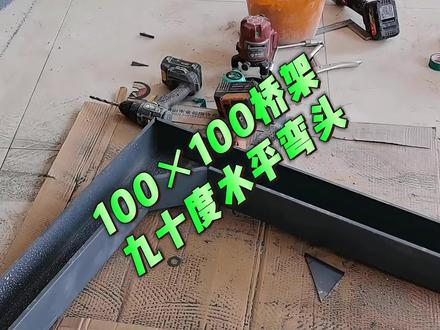

04:21查看AI文稿AI文稿一百乘一百，桥架九十度水平弯头。根据自己的需要预留好长度，确定好中心线位置，围绕桥下一周划好中心线，中心线边框与底部的线一定要对齐。 测量一下桥架宽度，一百桥架实际宽度只有九点五公分，自己根据实际尺寸来画。从中心线量过来九点五公分画上一条线，这一条线对应的是边框宽度， 再从这条线量过来也是九点五公分，再画一条线，这九点五公分对应的是桥架底部宽度， 接着画上一条斜线，注意斜线的画线方向。从中心线量出来十九公分，再画一条线，这十九公分对应的就是桥架底部宽度和桥架边框宽度的总和。 测量一下斜线长度，根据斜线长度从边线量回来再画一条线。边框这部分对应的是桥架内斜角的边框 与中心线之间，剩余部分我们用来打螺丝，如果这部分过长，我们保留三到五公分打螺丝即可。在底部中心线与边线之间画上一条斜线，底部离与边框包边线位置下预留大概一公分左右的底边托边。 一百乘一百，桥架九十度水平弯头的画线已经完成了，我们准备开始切割。首先把三角形的线切割掉， 把斜线切出来， 边框上端折弯部分同样切掉。 接下来开始切中心线，边框上的中心线与底部中心线都要切长，现在切的这部分是桥架固定螺丝的位置， 边框斜角包边的两条线只需要切一条痕迹即可。为了方便折弯时不变形， 边框上需要切开一个大约九十度以上的微型切口，将底部中心线切开，边框包边下预留这一公分，同样来切开， 再把底部斜线切开。切割完底部斜线，我们的切割任务就完成了， 打磨一下折弯部分，方便把边框与底部折平。桥架的切割基本上完成了，将刚刚打磨那一部分与底部折平， 如果毛刺多的话，我们需要打磨一下，避免以后伤到短线或电缆。以上工作完成后，我们就开始着弯了，将打螺丝的位置完全嵌入到另一面的边框上。 接下来就是打螺丝了，我们用大力钳夹紧桥架边框，打上螺丝。桥架比较小，我们只需要在边框加固一颗螺丝即可， 底部同样也要打上一颗螺丝，如果打螺丝的时候桥架下沉的话，我们可以用拿东西垫一下，方便打螺丝。 一百乘一百，桥架九十度水平弯头制作就完成了。感谢大家的观看，如果觉得我的视频对您有帮助，记得帮忙点点赞，支持一下，关注我，学习更多桥架安装知识。
2427奋斗中的水电工

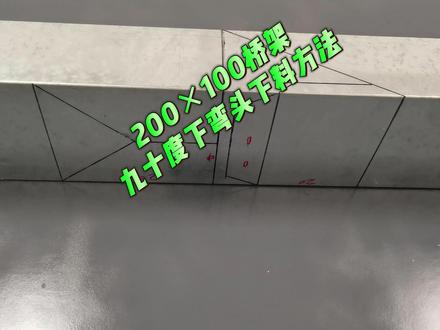

01:15查看AI文稿AI文稿二百乘一百，桥架九十度下弯头下料方法，首先围绕桥架一周画一条中心线，从中心线连过来二十公分，再画一条线， 这二十公分是桥架边框尺寸加桥架底部尺寸一半得出来的数值，这边也是从中心线量过来二十公分，再画一条线。画完这两条边线后，我们接着就是画这条中线， 这条中线的长度是十公分，对应的是桥架边框宽度。然后我们在这十公分后面画上两条斜线， 测量一下斜线长度，根据斜线长度从这边边线量出来，我们再画一条线，这一段对应的就是斜线的长度， 中间剩余与中心线部分预留大概五公分左右打桥架螺丝。接下来是边框上的画线，边框上从中心线到边线上我们画上一条斜线， 这里大概预留两公分左右，我们用来打桥架螺丝。边框上两边的画法都是一样的，我们参照第一面的画法来做，这就是二百乘一百，桥架九十度下弯头的下料方法。关注我，学习更多桥架安装知识！
2726奋斗中的水电工
01:23查看AI文稿AI文稿二百乘一百五十，桥架九十度下弯头。下料方法，首先围绕桥架一周画条中心线，从中心线量过来二十五公分，我们再画一条线，这二十五公分是桥架边框十五公分，加上桥架底部宽度一半得出来的数值， 从这边中心线量到这边线上也是二十五公分，再画一条线，画完边线后，我们继续画这条中线，这中线的长度是十五公分， 对应的是桥架边框高度，然后剩下这部分是十公分，对应的是桥架底部宽度的一半。 接着我们在这后面画上斜线，根据斜线长度从边线量回来，我们再画一条线，这条线对应的就是斜线的长度。然后剩下以中心线部分预留大概五公分，用来打桥架螺丝， 剩余部分我们切割时把它切掉。接着就是边框上的划线， 边框上从中线到边线上我们画上条斜线，这里预留大概两公分左右的包边， 边框上两边的画法一样，这就是二百乘一百五十，桥架九十度下弯头的下料方法。关注我，学习更多桥架安装知识！
1113奋斗中的水电工
02:50查看AI文稿AI文稿四百乘以一百五十桥架九十度下弯头，两种不同下料方法。首先介绍第一种桥架边框加桥架底部一半的做法来画线，首先围绕桥架一周画一条中心线， 这条就是中心线，从中心线梁过来到这边线上三十五公分，画上一条线， 这三十五公分是桥架边框宽度加上底部宽度二十公分得来的，从这边中线连过来，这边也是一样三十五公分。画完这边线后，我们再画正中线， 这中线距离是十五公分，这十五公分是桥架边框的宽度尺寸，然后这一段是二十公分，这二十公分对应桥架底部宽度一半的尺寸和这边也是一样的，对应这两个数做一段，然后画上斜线， 画完斜线后测量一下斜线长度，从这根边线量回来，根据斜线长度从边线量回来，再画一条线，这条线宽度就是斜线的长度，然后剩余部分用来打桥架螺丝，如果过长的话，我们这一段大概预留五公分即可。 这边是边线上的划线，这条是中线，然后画上实线，然后这里预留大概两公分的包边。这是四百乘以一百五十桥架的第一种下料方法。我们接着来介绍第二种下料方法， 边框宽度乘以二，这种九十度下弯头下料方法。首先第一步还是要画上中心线，围绕桥架一周画一条中心线，中心线连过来三十公分，再画一条线，这三十公分是桥占边框宽度乘以二度来的数值， 这边边线之间也是三十公分。接下来的话我们就是画这条，这条线从边上量出来十五公分， 这边也是要从边量过来，十五公分对应的是边框宽度， 然后再从这边连过来十五公分对应的也是边框宽度。然后在两条线时画上斜线，根据斜线长度从边线上量回来，再画一条线，这段就是斜线长度。 然后这里大概预留五公分左右用来打桥架，螺丝，剩余部分就把它切掉，这一块也是需要要切掉。 然后就是桥架边框上的画线，画法都是一样，对着中心线和边线画条斜线，然后这里预留大概两公分的包边， 四百乘以一百五十，桥架九十度下弯头。两种下料方法就介绍到这里了，如果觉得我的视频对你有帮助，记得帮忙点点赞，支持一下。
1881奋斗中的水电工
01:37查看AI文稿AI文稿三百乘二百桥架九十度下弯头下料方法。这种规格的桥架下料方法和其他桥架下料方法有些不一样，大家一定要仔细看。 首先我们围绕桥架一周画好中心线，然后从中心线量过来三十五公分画条线，这三十五公分是桥架边框宽度二十，加桥架底部宽度一半十五公分得出来的数值。 从这边中心线量到这边也是三十五公分，画上一条线，画完这两条边线后，在桥架底部中间画上一条中线，中线长度是二十公分，对应的是桥架边框的宽度， 剩下十五公分对应桥架底部宽度的一半。画好中线后，我们接着画这两条斜线，这条和这条斜线，然后我们量一下斜线长度， 根据斜线长度从这边边线量回来，再画一条线，剩余与中线部分我们预留大概五公分用来打桥架螺丝。剩余部分我们这边是边框上的画线方法， 从中线到边线上画上一条斜线，然后这里大概预留两公分左右的包边，两边画线方法一样， 这就是三百乘二百桥下九十度下弯头下料方法。如果觉得我的视频对您有帮助，记得帮忙点点赞，分享给大家，感谢大家的观看，我们下期再见，关注我，学习更多桥架安装知识。
1788奋斗中的水电工
01:21查看AI文稿AI文稿三百乘一百五十，桥架九十度下弯头下料方法。首先围绕桥架一周画条中心线，中心线量过来三十公分，我们再画上一条线， 这三十公分是桥架边框宽度加桥架底部一半得出来的数值，这边也是从中间线量过来三十公分，我们再画上一条线，画完这两条边线后，我们就画这条中线， 中线长度是十五公分，这十五公分对应的是桥架边框的宽度，剩下的这段也是十五公分。我们画上两条斜线，根据斜线长度从这边边线量过来，我们再画一条线， 剩下这部分我们预留大概五公分左右，用来打桥架螺丝，这是底部的画线方法。接下来这是桥架边框的画线方法。 从中线到这边边线下，我们画上一条斜线，这里预留大概两公分左右的桥架包边， 边框两边的画法一样，这是三百乘一百五十，桥架九十度下弯头下料方法。 更新了那么多桥架安装教程，如果觉得我的视频对你有帮助，记得帮忙点点赞，支持一下，关注我，学习更多桥架安装知识。
966奋斗中的水电工

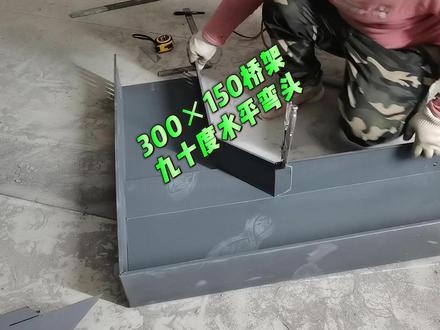

03:27查看AI文稿AI文稿三百乘一百五十，桥架九十度水平弯头制作方法，首先围绕桥架一周画好中心线， 中心线量过来四十五公分画一条线，这四十五公分是桥架底部以宽度以及桥架边框高度总相加的总和。桥架底部宽度三十公分加上边框高度十五公分得出来的数值， 中心线量过来三十公分，再画上一条线，这三十公分对应桥架底部宽度， 然后画上，在两线之间画上一条斜线，注意斜线方向弄错了，整条弯头就废了。测量下直线长度，根据斜线长度从边线量回来再画一条线，这一段是桥架内角 包边长度和斜线长度刚好一致。然后接着画五公分左右的连接部分，用来打桥架螺丝，接下来是桥架底部的画线，桥架底部斜线画在桥架边框包边这边， 接下来画的位置是桥架弯头底部，用来托底部分，大家可以适当画宽一点， 这个位置在制作时也可以打上一颗螺丝，这样使桥架弯头更加牢固。桥架画线部分已经完成，接下来我们开始切割。 视频中中心线右边展开后是桥架底部部分，左边是桥架边框包边部分， 包边部分需切一条线，这样在折弯时容易很多，如果不需切，在折弯时碰上厚一点的桥架可能没办法弯。 剩余的切割与组合部分大家可以接着往下看，就不过多解说了。 如果你觉得我的视频对你有帮助，记得帮忙点点赞，支持一下，关注我，学习更多桥架安装知识！
2223奋斗中的水电工

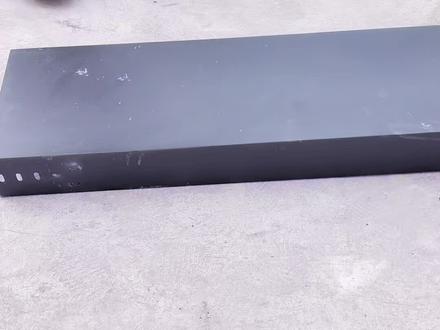

01:41查看AI文稿AI文稿今天我们来做一个桥架，垂直九十度弯头，首先我们量二十六公分，因为我们做的这个桥架水平底部与地面是三十二公分，所以我们量二十六公分，然后再量八公分， 为什么量八公分？因为我们的桥架边是十公分，十公分乘以它的系数零点八就是八公分。再在上面找到中心点，二十六加四三十二公分中心点，中心点把下面两条线连起来，画成等腰三角形，这边也是一样， 接下来从这个点再往前画八公分，然后从八公分这个点往前再画八公分，和前面这个三角形画一模一样。 找到三角形的中心点，画出等腰三角形底边，我们给它写上都是八公分，然后再画出斜线，把这个斜线切掉 好，底部也是一样，这边也是一样。 画完之后拿出角磨机，然后把需要切掉的部分切掉，切的时候注意安全啊。 然后这个弯头接下来我们就做好了，打上固定螺丝，把里面需要磨掉的毛刺磨掉，这个高度正好三十二公分。
8422弧圈球儿转
01:14查看AI文稿AI文稿分享一个桥架九十度弯头的制作用的，桥架底宽十公分，高五公分，首先在桥架侧面画中心线，然后往右先画桥架底宽十，再画高度五连接这两点是七厘米， 可以用尺子测出来，然后在中心线左侧画底宽和高度的总长十五公分，再往右回七公分，这个七就是这个斜边的长度， 再往右画两公分左右，大概就是桥架高度的一半，画个舌头用来打螺丝，侧边就画完了， 这些线都往下延延，反过来这两点画斜线，这两点也画线，留个一厘米左右做包边画线，就算全部完成了。 我把需要切割的地方都打了叉，大家可以截图保存这几个地方，用角磨机磨一下，但不是割断啊，方便弯折。这是切好的样子，能帮到大家就点个赞吧！
353小E说技术
03:41查看AI文稿AI文稿三百乘一百桥架用两个四十五度组成九十度做法，桥架四十五度，切口系数是零点八，也就是用桥架宽度乘以零点八 乘出来的数值就是切口宽度一百桥架四十五度，切口宽度是八公分。将八公分的切口画上三条线，每条线间隔四公分，然后画上切割斜线， 下弯头开口向内。斜线画线时需要注意方向，从第一个弯到第二个弯之间的距离，我采用十四公分， 这十四公分是根据四十五度斜边系数一点四一四计算出来的，做出来之后两个弯头的直线距离是十公分，这样有利于我们在做桥架时用来精确预留桥架长度。两个弯头还只需要再画上一条切割实线，这样我们边框上的画线就画好了。 接下来画底部同样是对着边框的三条线来画，有些人问我为什么需要画那么多线， 因为我是做教程的，我画线出来大家可以更加通俗一点，如果大家熟练的画是不需要画那么多线的， 边框上只需要画画上切割斜线就行，底部只需要画边上两条线就行。如果大家放的电缆比较大，中间可以预留长一点， 比如十四公分对应的就是十公分直线距离，二十八公分对应的是二十公分的直线距离。底部同样也是要刷上切切割斜线，具体画法 大家可以参照视频中的画线方法来画就行了。底部画线完成后，就接着画另外一面边框上的线和第一面边框上的线是对称的，大家可以参照第一面边框上画法来画。 接下来我们来个简易的画法，只需要画上需要切割的两条斜线就行，这种就是简易画法。 画好后我们就开始进行切割了，切割时大家要注意安全，带好防护用具。切割时边框顶端那一点小折弯大家需要保留出来，不要切断， 也就是视频中箭头所指的这个位置要保留出来，不要切断。边框上只需要切开两条斜线即可，而底部需要把斜线切开，三条线之间有一条是虚切的，只需要切条痕迹即可，有一条需要切开， 中间那条线就不用管。更新了那么多桥架桥头制作教程，都是免费提供给大家学习和参考，如果我的视频对你有帮助，希望能帮忙点个免费的赞，支持一下。视频后半部分的切割和折弯都比较简单，就不做解说了， 大家可以接着往下看。
1005奋斗中的水电工
01:07查看AI文稿AI文稿九十度弯头如何切割成任意角度弯头，假如我们要切一个五十度的弯头，那么我们需要用到一个公式，外弧长除以九十度乘以度数，内弧长除以九十度乘以度数。现在我们要切一个五十度的弯头，那么我们乘以五十就可以了。现在我们来量一下，弯头的外弧长 是三百一，那么就是三百一除以九十乘以五十，我们来算一下，三百一除以九十乘以五十等于一百七十二，那么我们现在来量一下，内弧长是一百四， 那么就是一百四除以九十乘以五十，我们来算一下，一百四除以九十乘以五十等于七十七点七，也就是七十八。刚才我们算它的外弧长是一百七十二，那么我们就先给他量一个外弧长，一百七十二，在一百七十二的这个位置给他做个标记， 内弧长我们量一个七十八，在七十八的这个位置给他做个标记。 然后我们用线绳或者是卷尺给它围起来画线，再画好以后我们沿线切割，那么这部分就是我们要的五十度的弯头角度。
1122女管工赵红

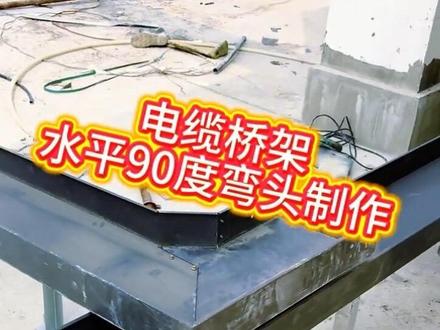

01:22查看AI文稿AI文稿今天给大家制作一个电缆桥架的水平九十度弯头。首先先画出中兴线，从头上到弯头外边需要的长度就是中兴点的位置。接下来量一下桥架底高，它的底高是二十九点七公分，就从中兴线往前画二十九点七，再量桥架边高为九点七，往前画出九点七位置。 然后从边高线到中兴线，总长为三十九，即在中兴线到另一端三十九公分位置画线，然后画出边高对角线， 接下来是关键，量出对角线长度，这里是十四公分。然后从三十九公分这条线往中心线方向量十四公分画线，再画出切角斜线，这里没拍到镜头里桥架拉过来可以看到这里已经画好。再把中心线延伸到底边画线，这里留出一公分左右做托边，沿着中心线画出斜线。 接下来拿角磨机开始切割 中心线，上面切个开口，方便折弯。 感谢观看关注我，下期录制偏心大小头制作。
543弧圈球儿转

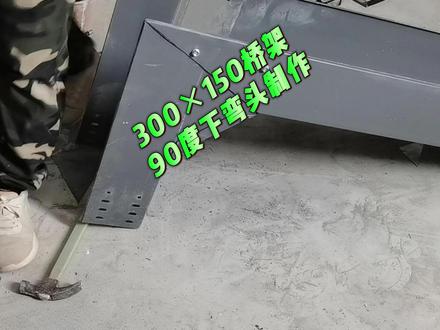

03:36查看AI文稿AI文稿三百乘一百五十，桥架九十度下弯头，首先围绕桥架一周画一条中心线，中心线两边量出来三十公分，各画一条线，这三十公分是桥架边框高度乘以两所为数值， 然后测量桥架底部中间位置中， 从桥架中量出来画一条十五公分长的线，这十五公分对应桥架边框宽度。接着在这十五公分末端再画两条斜线到边线上， 测量下斜线长度，然后根据斜线长度从另一边边线回来，再画一条线，剩下部分用来做桥架螺丝连接部分。 接下来是边框的画线，从中心线顶端画一条斜线到边线上，现在画的位置是预留边框拖边的，也可以多预留宽一点，打上一颗螺丝，这样可以更加牢固。两边画法是一样的，就不过多解说了。 桥架画好后就可以直接切割了，视频切割部分大家可以多看几遍，后期自己动手制作时就容易多了。 更新了那么多桥架安装制作视频，如果觉得我的视频对你有帮助，记得帮忙点点赞，支持一下后面部分大家记得接着往下看，收藏加关注，追更不迷路 ahhahaha。
527奋斗中的水电工

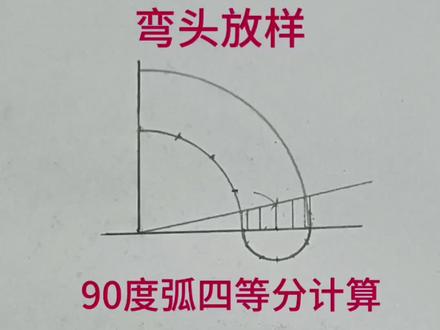

00:41查看AI文稿AI文稿弯头放样三加二样板怎么操作？怎么四等分？九十度圆弧达到三加二的弯头样板， 记住公式，弯头直径乘零点一九五，得出的结果就是九十度弧四分之一小弧的弦长，以此划出焦点就完成了四等分。 然后选择一份将其平分连接到圆心。这条斜线直观重要，它就是展开图各等分点时长线的定位线。按图所示，画出时长线，将时长线分别移动到展开图上即可。
804保温铁皮下料
02:29查看AI文稿AI文稿要讲的呢，九十度的水平弯头，首先呢我们的中线，中心线到这边呢是桥架的底宽，到这边呢桥架的边高一样，到这里呢桥架的底宽，到这里是边高，这是背面的五条线，一二三四五中心线，然后面呢一二这呢高，这里呢宽， 这里呢线，然后线先不看，这里呢底宽等于说只有四条线，这条线我们先不看，然后画第一条切割线，第一条切割线这条线可以看到，第二条呢反过来第二条切割线从这里到这里，我们把这一块切出来以后，我们上口，这里面呢需要切掉的也是需要切掉的， 切掉的效果呢，像这个样子，把色切掉，上口我们切掉好了，切完了以后，我们来量一下这条斜边是多长，这条斜边呢说是七公分或者五公分，那我们就从边最左边这条线反过来七公分，例如说我们这条斜边是七 cm， 那我们这条距离呢一样七 cm， 这是七公分，这条边的宽度等于这条斜边的宽度。底部呢做一条边线就可以了，前面多余的部分呢有三到五公分固定螺丝，其他多余部分切除， 切出来的效果呢？像这种，我们首先刚才底部这一块是切除的，这条呢，这里大家可以对比一下，这里呢切除的是不是这一块我们都去切除，然后前面这段的斜边的距离呢？这里错边线，这一段距离等于这条距离，比如说这里是七公分，这段的距离也就是七公分。 好，前面三到五公分，我们这里是固定螺丝。好了，这个切法呢就是这样。侧面呢这里也是需要画条中心线，这里需要切个小三角即可。 好，这做好就是一个九十度水平弯，咱们给他合起来，首先还是一样，我们给他掰开也是需要给他敲平的，但我们这里由于多次掰的啊，已经是掰不平了，必须要用锤子敲， 这里呢没办法给你们演示怎么去敲，我就给你们掰平，掰了以后呢，用锤子给它平，敲平了以后我们这里可以看一下这边给他 掰开这样的，这里是个托边，把我们的折合起来，可以看一下折合起来，这个呢先放在 底口，我们给它合上，这里呢过来，然后固定螺丝，然后底部呢会有条脱边线啊，这里完全给它合牢就可以了，这就是一个水平弯头，这边呢就到这里感谢。
