啊,下面呢给大家介绍一下 ac 零一点二这种执行器。嗯,如何进行限位开关的设置啊?首先呢我们将选择开关呢打到零这个位置,按住 c 键呢进入系统菜单。啊,好,我们选择客户设置这一栏, 里面呢有包括扭矩开关的设置和形成线位开关的设置。好,我们对首先对线位开关进行设置啊,啊,我们先设置权关的位置啊, 这个时候呢,我们要用专业工程师这一栏的权限,所以呢密码是四个零。 好,我们现在呢就可以按回车键对执行器全关位置进行一个设定了啊,那么现在呢执行器肯定没有没有在全关的位置,我们先将呢这个选择开关呢打到本地, 嗯,通过电机带动阀门进行关到位啊,然后我们进行关命令的操作。 好,大家看现在呢,呃,执行器发生了一个关方向过地拒的一个报警,由于我们呢还没有设置限位,所以呢执行器现在已经将阀门关到一个很死很死的位置了,这个时候呢我们将执行器呢切换到手动操作。 呃,我们通过手动操作呢将阀门的位置呢往回,让他往回转一点啊, 因为现在呢是由于过力矩状态,肯定阀门在关的位置呢已经是过了他应该关的位置,所以我们往回转半圈啊,我们顺时针是关方向,所以我们往开方向转呢,就要逆时针运转。好我们转半圈啊。呃,对于呃 阀门口径比较大的执行器呢,由于它本身的行程比较多,我们可以往回转一到两圈这么一个行程,这个时候呢我们就可以将执行器 切换到哎最终的一个行程位置了,我们将这选择开关打到零,按回车键, 大家可以看屏幕显示呢。呃,阀门已经在全关位置的行程,开关已经设定好了,黄灯已经亮了,这个时候呢,我们已经完全设置好阀门在全关位置的行程了。同样的方法呢,呃,我们切换到设置阀门的全开位置。 嗯,这样呢,就不再给大家进行吉利了啊,大家可以参参考这个操作顺序进行开位置的设定。
粉丝53获赞63

欧玛开关型电动执行器调试方法,先把开关舱拆掉,再把机械指示盘拆下,然后手动将阀门关到位。如果黑色区域的红色指针已指向跳基点,用改锥按下黑色区域的设置轴,顺着箭头方向转动设置轴,直到红色指针重新指向跳基点。 红色指针与 l s c。 标记成九十度时慢慢旋转, 当红色指针指向 l s c。 标记时,停止旋转并弹起设置轴。用内六角扳手顺时针转动机械螺栓转不动后,再逆时针转动一圈,最后将螺旋塞重新拧紧。关线位调试完成。关线位调试好后, 将阀门手动开到位。白色区域的红色指针并未指向 l s o 标记,用改锥按下白色区域的设置轴,顺着箭头方向转动设置轴,当红色指针指向 l s o。 标记时,停止转动并弹起设置轴, 用内六角扳手拆掉螺旋塞,再用内六角扳手顺时针转动机械螺栓 转不动后,再逆时针转动一圈,最后将螺旋塞重新拧紧。开限位调试完成。 开关线位调试好后方可进行时,运行没问题后,再将机械盘调整好,调试完成。


电动直升器旋转方向出厂时默认设置为关闭顺时针方向运转,打开逆时针方向运转 红色旋钮旋至停止位,黑色旋钮移至打开 屏幕出现 c f, 红色旋钮旋至现场位置,然后再旋回停止,再到现场屏呃,屏幕下面显示 c, c 表示关闭方向为顺时针,然后 红色旋钮回到停止为止,旋转一下黑色旋钮下面变成 a, a 表示关闭方向为逆时针,然后旋到现场再回到停止退出的话就是远方停止, 现在打开方向为顺时针,关闭方向为逆时针。

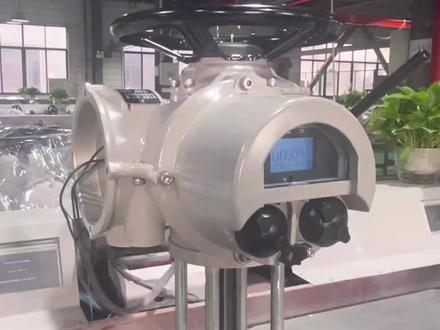

昨天我们更新了多米立克电动执行器设置形成的一个视频,我们是用遥控器控制的,就有客户来咨询,没有遥控器该如何设置呢?其实也是非常简单的,今天我们来看一下通过旋钮是怎么设置形成的。 我们先来认识一下旋钮,右边旋钮有三个图标,这个图标仔细一看是一个小的执勤器图案,代表着本地模式, stop 则代表是全停。第三个是用一根线连接了执行器和系统,代表了远程模式。再看左边的旋钮,这是开阀,这是关阀。向左转转为开阀,向右为关阀。 首先我们还是将电动执行器设置成全停状态,这里我们再强调一下,为什么需要把执行器设置为全停,而不是本地或远程。 这是因为在调试过程中涉及了接线、修改参数、测试信号等操作。如果执行器未处于全停状态,一个错误的指令,一个接触不良的信号,都可能导致执行器突然不受控的运动, 这很可能会对正在设备旁工作的技术人员造成严重的挤压甚至生命危险。 将执行器设置成全停状态是调试工作中一道不可逾越的安全红线。设置成全停状态后,我们来回转动左边的旋钮三次,再向左打一次 即可进入功能菜单,转动左边的旋钮。选择对应的菜单,转动右边的旋钮到本地模式。确认 转动左边旋钮。输入密码后,我们就可以看到此菜单了。然后我们进入关阀线位设置, 还是转动右边的旋钮到本地模式进入确认当前位置处于关阀位后,转动右边的旋钮到停止模式退出,然后我们进入开阀线位进行设置, 我们使用旋钮进行点动开阀向左旋转为开阀方向, 待阀杆运行至全开位置后,转动右边的旋钮到停止模式退出,然后切换远程停止状态回到主菜单。 最后我们设置成本定模式,执行一次完整的关法动作,验证行程运行无误后,调试就完成了。

直升器坏了不用拆,老师傅教你几招轻松解决直升器问题。听声音,摸温度,一眼就知道问题出现在哪。第一步, 听声音。如果直升器出现轻微的咔咔声,说明直升器的主要旋动齿轮出现的有间隙,如果是发出沉闷的哒哒声,说明直升器的内部旋动涡轮 出现了较大的问题。第二步,摸温度。这块区域是直音器的主要的电机组成部分,电机一般的话是装在这个区域,如果手摸上去直音器的温度过高,说明是直音器 要么处于长期工作范围之内,直阴器它有热保护,出现的短期的停止工作,要么就是电机发生了一定的故障,让电机停止了工作。第三步,测力矩。如果这现场的直阴器出现了卡顿或者一些不知名的莫名情况,可以通过手柄来 旋转这个齿轮。如果说像阀门没有异物,卡住齿轮转的是非常轻松的。如果是直进气齿轮转不动,还是要多多检查管道是否有异物。这些不用拆卸的技巧都是老师傅们留下来的干货,学会了能省一半的维修时间,你学会了没有?

现在跟大家讲一下我们精小型的分体式的行程该怎么调?首先啊,先教大家怎么进入我们这个设置三秒钟, 然后进入我们的一个密码,然后幺零零,然后设置设定,然后你会看到一个全关进行调试,再设定你会看见它现在在闪,那么它的行程是用什么来确定的?是从我们的定位器来设定的啊,我们的定位器它是有范围的啊,不是说三百六十度去旋转的, 嗯,一般是在一百六,嗯,一百六,一百六到三千八百五十九,这是我们的行程范围,到时候把它扣上去之后把螺丝拧上, 把螺丝拧上之后呢,那么这个时候你就要步入调行程的一个过程, 那将我们的盖子放上去,那么我们这里就有啊时针,它是分别指着 close 跟 open 啊,然后通过它去调整 到我们的官位之后,然后设定,设定好之后你会看到这个显示屏上面有个全开,然后再去设定,然后现在去打开, 然后根据你所需要的位置去调我们这个行程。但是我们行程值,我们行程这个值是不可以高于三千八百五十九,高于这个值它就会报警, 你看它高于三千三千八百五十九,它就会报故障,这时候就要把它 关到低于三千八百七十,低于三千九就可以,可以正确去设定,你现在设定,那么全开就设好了,它整个形状就是另外一种。

众所周知,一般执行器都具备手动和电动两种模式,那为什么需要将执行器切换到手动模式呢?在我们日常阀门调试的时候,需要直观的观察阀门的位置,手动模式更加安全可靠, 如果遭遇电力中断、系统故障时,手动模式也可作为应急操作手段,保障系统安全。 今天我们就以多米立克顶装手轮系列为例,带您一步一步操作。现在我们可以看到执行器当前状态是本地模式,可通过旋钮进行开关法操作。 现在看到的是一个离合手柄,将手柄向下按就可以切换到手动模式, 此时旋钮与远程控制均失效,执行器进入纯手动状态,直接旋转顶部手轮即可控制阀门开度,实现阀位调节。手轮是顺时针关,逆时针开, 当调节或应急操作结束后,只需将旋钮向左拨动一次,即可轻松恢复电动模式。是不是非常简单呢?

还在为执行器调试头疼吗?其实关键就在一个核心功能,非切入式控制,无需打开电器箱就能设定参数,彻底告别繁琐的旧方法,三十秒搞懂执行器选型,只需知道阀门口径、压力、介子温度或执行器力矩,搭配这个创新设计, 让调试效率翻倍。准确把握这一点,才能确保系统稳定高能,避免不必要的损失和停机,用对方法让工作事半功倍。

智能调节型控制箱配智能调节型电动执行器,接线调试完毕即将发往项目现场。 从线路连接到参数设置,再到运行测试,每一步都精益求精,只为确保设备稳定可靠,交付无忧。

很可以,正常的,正常的 四十七,百分之一的误差是允许的,四十七、四十七。然后可以通过拨动我的旋钮去调整我的位置, 如果你要全关的话,你的同学呢? 如果你想回到一个你想要的位置,比如说有多少?比如说二十五,二十五, 百分之一的无效是允许的啊。

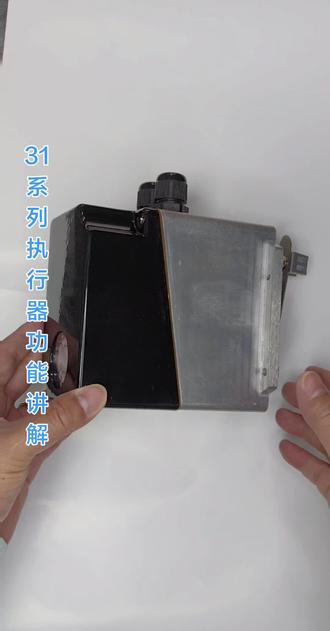

哈喽,大家好,今天讲解的是这款三幺系列的电动执行器的功能介绍,我们把这上下这两颗螺丝打开扭松打开就可以看到里面的结构款式。四到二十毫安, 模拟量控制的啊,有三点式控制方式和两点式控制方式啊,有三种的啊,控制方式的执行器个刻度盘,这次是对应这个摆臂的 方向的,零度就是关闭,九十度是从不开启,它运行的过程中中间就是四十五度角啊,在右边这个位置呢,就是关闭 左边这个位置的就是开启啊,它是逆逆行方向的,是这样子走动的。 我们四到二十毫安的接线方式是一跟六是接二百二十伏啊,一是零线,六是火线, 那么模拟量的四毫安四到二十毫安的正极接十四号角,负极接十五号角 十六十七是反馈四到二十毫安输出的,十六接负极,十七接正极输出啊,拨动开关左边是手动啊,当你通通电一跟六通到二百二十伏的时候呢啊,打到左边手动位置, 那么拨动里面的白杆往左边啊,这时候这个就开启,拨到右边就是关闭自动复位的这个白杆。 那打到右边的时候这个是自动状态啊,就是一跟六通则二百二十伏,那么十四十五通四百二十毫安,这个时候呢啊,就靠四百二十毫安来控制这个运行角度,那么里面有四个 波马开关是干嘛的?这个是零的十伏四的二十毫安跟一 k 反馈输入的时候调整它的功能要看说明书对应把它拨动就行了。 这三个蓝色的微调是出厂的时候默认调好的了,客户不要去调整它, 那么它的功能就是第一个就是调整示好安校转,第二个就是九十度电流校转啊。第三个就是当你摆臂在走动的时候,停止在中间或者在某一个角度,它来回有一点波动, 那么这个时候呢,第三个微调啊,就把它调整,一直调到它的摆臂稳定为止啊,它是微调校准电流的, 我们看到上面有四个凸轮是干嘛呢啊?你这个是 n 一 凸轮, n 二凸轮, n 三 n 四, n 一 凸轮是线位它的关闭角度的啊, 第二个凸轮是线位,它的最大值就是九十度开启角度线位。第三个第四个是它的辅助输出线位,它对应的呃, 接点七八九十十一十二,它是无缘点的啊,两组的线位开关, 我们还看到这里的啊,二三号角, 三号角是他的一个啊,输出零二百二十伏的一个火线,就是到位的时候呢,他就会输出一个电压啊,二百二十伏的火线, 二号角是他的开启状态的一个线位,一个角度的一个火线输出。我们开关量的接线方式是 一接零线,四接火线啊,阀门就是关闭啊,一接零线,五接火线, 阀门就是开启,这是开关量的三点四开关量的接线方式。我们执行器呢可以配这种过天然气的啊,线圈阀 也可以配啊,铝合金的啊,风阀, 这个就是我们公司的三幺系列的执行器的一个说明书啊,产品图册,大家可以看一下。

一、安装前检查二、执行器与阀体组装三、执行器接线与设定四、拨码调试与注意事项 m l 八八二四系列执行器需要通过电路板的拨码进行功能选择和设置,才能按照用户的具体要求进行工作。进行拨码调试前,请仔细阅读拨码开关的功能表,根据功能需求进行拨码设置。 外壳盖子上有两种常用的波马图。重点介绍一下断信号保卫功能的设置,需要先设置 s 二杠九,再设置 s 二杠六,如果已经选择输入信号中断时保卫, s 二九设置成 on 即可,不用进行 s 二六设置。 如果信号中断不保卫,则需要继续设置 s 二杠六,选择输入信号中断时执行器的运行方案。注意,断信号保卫功能仅适用于四到二十毫安这种输入和反馈信号。 形成自适应功能是该系列执行器的重要功能,形成自适应可以确保执行器的实际运行,形成全开和全关位置,与所匹配阀门的这些参数完全匹配,保证执行器和阀门的正常运行。形成自适应功能可以通过拨码 s 二七选择上电自适应和手动自适应两种模式。 s 二杠七设置成昂是为上电自适应,状态为 off 时为手动自适应状态。上电自适应,即每次通电时,执行器都会自动进行一次自适应运行。 自适应运行时,当 led 指示灯为红色和绿色同时亮,并按照每秒一次的频率闪烁,指示灯停止闪烁并转为绿灯长亮时自适应运行。完成手动自适应操作。先确认 s 二杠七设置为 off, 再按住 s 一 按钮五秒钟。 当 led 指示灯为红色和绿色同时亮,并按照每秒一次的频率闪烁时,自适应开始指示灯停止闪烁并转为绿灯,长亮时,自适应运行完成。 最后所有盖子装好,拧紧螺丝,运行期间封闭好手动操作孔, 同时检查进线孔的栏头紧固。
