顿恩72260控制器接线教程

电动车控制器上的线再多再难，我们只要掌握了这几根线，他就能正常的运转，控制器坏了，我们自己也可以安装。首先我们来看这几根线，粗红、粗黑为电源的正负极，他与电瓶相连系，红为电门锁线， 粗的黄、绿，蓝为电机象线，他与电机相连细的红黑、黄绿，蓝为霍尔线，红绿黑转把线，细绿仪表线，黄绿高刹线，也就是刹车断电线。棕黑、蓝为三档变速线。防盗器的线通常为红色的插头，两根白色对插的线为学习线，你学会了吗？

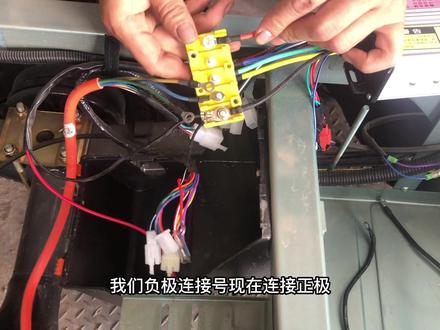

大家好，我是宇哥，前两天有朋友看了我的视频，问我有没有安装控制器的视频，就是控制器怎么安装的视频， 我之前也有剪过，可能不是太清楚。剪的不是太清楚。那今天呢，我就再拍一期 控制器怎么安装的视频，希望对大家有帮助啊。那我们废话不多讲，直接直接安装啊，直接安装啊，我今天准备了一组六十伏的电瓶，嗯，一个电机，六十伏的电机，还有一个控制器， 智能控制器，呃，是四十八到六十四伏通用的控制器，还有一个转把，还还有一个转把，然后需要一个八的套筒， 需要一个接线盒，嗯，还有几颗螺丝。那个有朋友。那肯定有朋友会问了，这个，呃，不是六十伏的是怎么装？ 他那个只要是这种智能控制器啊，他那个不管多少伏啊，不管四十八伏到七十二伏，他的他的功能他的原理是一样的，接线方法原理是一样的，只要你学会了这一种，其他的也都会接了，我们直接上手看怎么操作。 那我又找来了这样一根线啊，这样就是代代替电瓶线，正负极这头插电瓶这头就是跟车子上的正负极是一样的。好，我们直接接接线啊，每个控制器的， 呃，那个正负极都是红黑线啊，我们先把正负极，先把正负极连一下，连接好连上去， 红色接红色，黑色接黑色。正负极一般就是个粗红线，粗黑线控制 这个线控制器都是一样的啊，所有的控制器都是一样的，我们接的时候一定要把那个正极和负极分开接，不能离得太近，以防他那个短路打火啊。我们把正负极分开来接， 各接的各接的一端，然后我们就是来来接电机线啊，电机线就是三根线啊， 这一根线其实是断的，电机线主要有三个颜色，粗的黄绿蓝粗线啊，然后我们把 这是黄线啊，这个是蓝线，这个是绿线，是断的，然后是延长的一截子电机线他也都是一样的，每个都是我们三个电机线，我们可以装在中间啊，把三个电机线黄绿蓝线分别装在这个盒子的中间。 智能控制器我们是不分颜色的，如果是那个就是原车控制器，装的时候一定要那个分清颜色，如果是智能控制器 我们就不用分颜色，随意装就行。好，接完正负极还有三根象线以后我们该接那个电门锁线，这是我一般我会用到那个顺序啊，安装控制器的顺序。电门锁线，由于 我们今天不是在车上实验，我们我们今天没有电门锁，我们直接那个把这个线和那个电瓶正极接在一块也是可以的。在车上的话是要接一根细红线，他是电门锁线，细红线和细红线线相连接， 今天没有电门锁，我们就跟电瓶正极放在一块也是可以的，就是把电门锁省略了，不用电门锁。 好。我们接完这几根主线，我们再来回顾一下，电瓶红黑接好，然后电喷锁是一般是西红线和车上的西红线相接， 然后是电机线，智能攻击器，电机线我们可以不分顺序，然后这个还有一点就是接完这些该接后耳线，还有一点 智能控制器接不接这个后视线都可以，不过有的那个控制器，呃，不接的话会出现打顿，车子会出现抖动的抖动现象，我们最好还是把它接上，如果是好的那个正旋波控制器不接这个后视线也是没问题的。 好，我们接完这些这几根主线以后，那个霍尔电机霍尔线是五根细，这个五根细线，呃，红色和黑色、黄绿蓝这个颜色都很好区别的，这几根主线每个车上的面基本上颜色都是一致的。 接完这些线我们呃现在呃就不管了，就等于说是接完这几根线以后，我们可以现在通上电啊， 通上电，然后可以学习一下，我们先把电插好，我们通上电以后，我们智能控制器都有学习线，一般为白色，个别的是粉红色，我们看两个白色这个插头，我们把它找出来， 然后现在的控制器上面也基本上都写的有字啊，他上面都写的很清楚，他上面都标注的都有都有，我们现在基本基本上那个大线都已接通，接接完毕， 我们现在插上这个学习线啊，试一下看看。电机现在转了，如果电机是反转的话，我们就把这个学习线拔掉。重点来了， 如果是轮子是反转的时候，我们就把这个学习线拔了再插上， 呃，然后把它调试过来，调试为正转，调试为正转就拔掉就可以了。 现在基本上就是，呃，我们线路已经接通，我们操作完之这一步，然后我们接下来就要接转码线，接转码线我们找了一个这样的插头， 我们可以看一下转把线，一般一般为红黑绿，呃，个别车型他那个颜色不一样，我们一定要分清。 呃，转把线，红黑红黑线基本上都是一样的，我们找来了一个转把，我们可以看一下， 接转码线的时候一定要看清楚颜色。呃，从控制器那边如果确认不了的话，从控制器这边确认，红正极我们就接那个转码的正极就行了，负极我们就接转码的负极， 然后是信号线，我们就接 转把，这边是白色的，呃，控制器那边是绿色的，一定要认准控制器那边的颜色， 然后个别厂家的那个控制器颜色都不一样，所以我们就找对颜色接好就行。 好，我们装完转把线以后，看到还有这么多线，呃，还有这么多线都是什么功能呢？ 我们依次来排查一下， 首先把两根学习线排查出来，呃，两根白色的学习线，然后是没用，是放在一边， 然后是这两根红色的头呢？一个一个红红黑线两线的，还有一个三根线的红色颜色的头，这个是防盗器的线，我们如果有防盗器的话对他就行，如果没有防盗器的话就不管。 嗯，还有一个是三速线，就是高低速的线，三根三速插头啊，这个三根线红红黑黄，个别车型颜色都不一样，我们如果分不清的话，可能可以拿万用表量一下，他是有五伏电压的。然后还有这么几根这根 呢？是低刹线，黑负极和那个蓝白啊，蓝白，这个是低刹线，就是一般三轮车上能用到，一般电动车都是为高刹线，高电瓶刹车，三轮车为低电瓶刹车， 那这一根那个，呃黄绿黄绿线就是那个高电瓶刹车线，一般为电动车上面两个电动车上面。呃，用的多一点，那这个黑色线和那个 紫色线是倒车线啊，是那个一般三轮车上能用的倒车线，如果是两轮车的话就不用管他。那剩这两根线就是这种圆形插头。这种线啊， 两根都是仪表线啊，两根都是仪表线，一个是那个液晶仪表显示线，一个是那个。呃，咱们普通的那个老式仪表线啊， 就是那个也速度线啊，那种老式那种指针速度线，一个是液晶仪表那个显示线。速度显示线啊，就这么多线啊，现在把线排查完以后，这个这这个控制器就算装好了。 那好，今天视频就分享到这里，还有什么不懂的朋友可以私信。呃，留言私信给我，有喜欢的朋友可以点赞、关注、转发。今天视频就拍到这里，感谢大家收，欢迎下集，宇哥得不得再见！

这个 c m 三五或者是四零 c m 系列的控制器接线，这上面供电二十四伏，零伏，这是控制器的供电， g 和 v 是输入跟输出的那个供电， 他们这样串一下是最简单的，就二十四伏跟 b 串一下，零伏跟 g 串一下，然后二十四伏直接接这边电源的二十四伏的正极这边，然后这个黑线就是负极， 然后直接接二电源二十四伏的负极这边，这是供电，然后这边还有这个信号线，比如 x 轴， 这是 p 加， p 点就是脉冲，脉冲的正，脉冲的负 b 加就是方向的正跟方向的负，这是 x 轴，这是单轴的情况下， 你是双轴或者多轴，就是外轴的，在这边外轴的屁加屁减就是外轴的脉冲正跟脉冲负，然后外轴的方向在这上面，外轴的必加必减，然后内轴依次类推这后面， 这样你接完线之后就可以动了。如果是你还要接开关，这边是输入口，你接一根线，接到你的那个开关上面， 然后开关的另外一边接二十四伏的负极，直接接这个负极，零伏或者 g 上面都可以，接这个电源的负极上面也可以。 如果是你要接继电器的话，就输出，一般是输出，接一根线出来，然后接你的继电器，一般是十四号口，然后另外一边就是输出，接这边那个输出的信号， 这个接这个引出来一根线，接继电器的十三号口，然后另外一个十四号口接电源的，呃，正极或者是接这个的正极都行。

机线颜色对颜色，电源线颜色，对颜色。转把线， 开关线 能办得了吗？嗯， usb 仪表 照上了是吧？嗯，断电线这两根接到黑白色线上， 这里面助力开关线接到控制器的蓝黑色线上。 尾灯刹车灯这道控制器的单根白 尾灯的带有蓝色线的接开关的三根线上，带有白色线的接到电源线的三根线上， 电源线上的两根呢？接到开关开关的 两根线上，直接公母头对插就可以 助力线，美皇子助力。

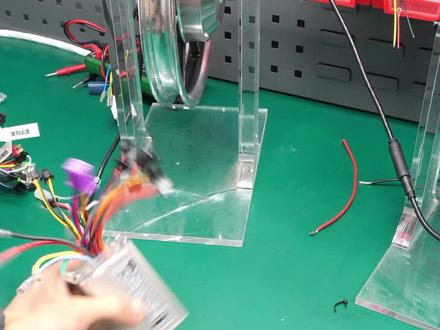

老铁们大家好，今天为你介绍这个是控制器，控制器怎么安装呢？学会安装控制器就会修电动车啊，这三根电机的主线也是象线啊， 对手耳机就可以了啊，接在电机上，还有一个粗的，红的粗黑的，这两根呢，接在电瓶上啊，电瓶正负极细，红线接在钥匙门，这出来的钥匙门线上红黑绿啊，这三根线是接尊宝的啊，这三根线是啥线呢？这也是三根一个插头，他是三速线啊，调速的。这个呢， 五根线是电机的护耳线，接在电机上啊，黑红线是接在防盗器喇叭的啊，黄色黑色的插头线啊，他是倒车线，接完之后就可以倒车了。这个还有三根啊，这三根呢也是接防盗器的啊，他是接防盗器的，他防盗器语音呢，人说话。这个绿色线是啥线呢？这个是那个表象 仪表线，接上他之后慢速表就显示字了，还有啊，这个白线呢，是学习线，这两根是啥呢？这是刹车线啊，接上他之后就可以踩刹车，就可以刹车断电了啊，老铁们，学会没有？学会的给我点点关注。
