三层交换机配ospf配置详细教程

今天教你三层交换机配置文案和 ip 地址，我今天呢就会来带大家来组建一个关于交换的网络，这一块全部是丝网，这一块呢是工网， 内网呢，我们通过运行 ospf， 让我们的全网网络互通，最终实现的效果就是我们的办公区，客户区，包括服务器去他们商户直接能通信，并且还可以上网，这就是我们最终想实现的效果。 下面的这个配置已经做完了，我们先来看一下汇聚成交了应该怎么做，我们打开做一下，先创建一个问题， 上面呢，我们再进入到七零杠零看二，那么做完这两个危难，你可以检查叫十和十二，里面危难 对应的接口，有了之后我们就可以配 ip 地址， 大家注意啊，我这个地址是十点二五四，为什么十点二五四？因为我下面的地址是幺九二零幺六八点十点一， 而这个设备是作为网关，网关，我们用的是最后一个地址，所以呢我们这边写的是二五四，然后写完之后的话，我们再进入到另外一个叫 welin f 十二，这个未来 f 十二是对应上面这个球，上面这个球我们要配地址呢，配要求二点幺六八点一，二点二，这个编号是二，我们就写了点二， 配置完之后的话，我们来看一下接口的配置到底有没有生效。检查 ip 地址警告信息，你可以看到对应的危难十和危难十二的 ip 地址是写上去的， 并且接口 app 就说明可以进行通信了。同样的配置呢，我们在三和四上面我们也操作一下啊。

如何配置三层交换机，实现 pc 访问网关？今天要从总部访问数据中心了，很远的网络，所以我们要做三层， 三层属于路由层面，路由层面的话，也就是说我需要在路由交换下面配置 ip 地址，这个 ip 地址呢，针对于我的微烂十和微烂二十两个区域做网关，怎么写呢？我们这么写叫 interface 微烂 if 十啊，那就在微烂十当中配地址， 那么同样的 interface 微辣衣服二十，那么还有一个是微辣十二， 这个微烂十二呢是和路由器相连接，相当于做直联网络的地址，就相当于骨干利物通信吧。那么我这边的地址呢，我就写幺九二点幺六八点一，二点二啊。配完之后，我们可以通过叫 display up in face break 来查看什么呢？查看我们的微烂意思的接口，并且查看我们的 ip 地址，查看我们的接口的状态，这三个状态全为 upper， 就意味着什么？意味着三个接口都可以通信了，并且直连能通信，而且有会有直连路由。 现在的话，我们在 pc 已经可以去访问网关了，我们测一下网络通了说明什么？说明能访问网关啊，就可以了。

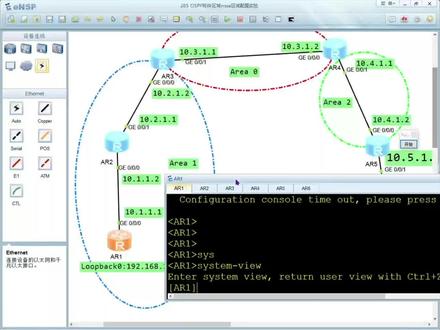

我们打开 a r 一，启用 o s p f 进程呢是一，那首先呢我们去可以给它设定一个 rota id 啊， 啊，就是路由器的 it， 但是这个路由器 id 的话，我给他设置成十点一点一点一啊，就是这个接口上这个 ipt 作为他的 id， 然后我们去设置区域， 这里的区域的话，蓝色框线的部分是区域一啊，所以呢在对 ar 一来讲，我这里呢设的是区域一， 然后呢我们要去宣告啊，我这个 g 零杠零杠零这个接口就是让 g 零杠零杠零这个接口呢使用 os p f 啊，或者是把十点一点一点一呢宣告到我们 os p f 内部去啊，选择 呃，宣告到 o s p f 啊，那么在这里面， ok， 我这边宣告完了，我这边呢还有 a r r a r 二的配置呢，也是一样的，我们 o s p f 呃， root id 这边呢，我们写成十点二点一点一， 开启设置区域非骨干区域一，然后呢我们去宣告 一点一点一点二，这边呢是精准宣告，所以呢我用的是零啊，我的这个通配复原码是零点零点，零点 后呢，我还要去宣告上联这一个接口啊，上面这个接口是十点二点一点一，零点零点零点零，好，宣告完成，那么我们再看一下 a r 三啊， a r 二三，那么我们进入系统视图，然后呢配置 o s p f 一，它的 id 呢是十点啊，三点一点一吧， 那么左边呢是区域一啊，所以呢我们去宣告左边是十点二点一点二，这边呢是精准的去宣告，因为我们接口上呢只有一个 ip 地址啊，我不需要去宣告网段啊，我只需要我这个 啊，十点二点一点二去宣告的 o s p f 就行啊，所以呢，我们用的捐精准宣告的方法，这是我们区域一，对吧，然后呢我们退出，退出以后呢，这边是区域零，对不对？所以呢，我还需要进入到 去领取，然后去宣告右侧的这个十点三点一点一，真的，大家注意，我们设置区域的时候呢，一定不要把错了啊，不要错了，老师不让你们这样设置，老师不知道为啥不让你们设置啊， 啊，我们进入系统识图啊，好，我们下面呢去看 a r 四啊， a r 四呢，我们使用 o s p f e root id 啊，这边呢是十点三点一点二，零点零点零点零。好吧，哎，写这么多，写太多了。然后呢，我们这边呢是区域零，域零是骨干区域啊，区域零是骨干区域啊， 所有的非骨干区域呢，我们原则上呢都必须要和我们的趣灵呢进行连接啊， 这个精准宣告这一块呢，他是也是官网上的啊，这个官方文档也是这么定义的，没关系，你怎么去做都行。总之呢，你设置一个网段，那么就意味着呢，比如说，比如说你我这精准宣告十点三点一点二， 那么我就是十点三点二呢，与我对端去建立邻居关系，进而去建立临街关系，那么也就说是 ip 只有一个 ip 地址，比如说我这边呢？假如说啊， 假如说我这边中间连接了一个交换机，我这边呢交换机上又连接了一台路由器，这台路由器假如 说我给他配置 ipd， 假如说我配置地址十点三点一点三吧，假如说我配置这么个地址，你说我这个路由器配置十点三点一点三，我把这个路由器私自接到交换机上，然后呢我在这个接口口上去开启 ospf， 宣告十点三点一点三， 那十，十点三点一点三，他是不是就跟其他的这两个设备？如果我按你刚才说的网段的话，就是零点零点零点二五， 我去宣告网断，那么我是不是这三个设备他都会互相去建立邻居关系，这样建立临界关系，他是不是就能学习到全网录音嘛？但是我这台路由器他其实是非法的路由器，所以呢，他安全性不高，是不是？那我只精准宣告十点三点一点二，用十 是不是？那相对的话就是安全性要啊高一些啊，安全性要高一些啊，应该可以明白吧？ 好，我们下面呢再去看一下这边下面的这个，呃， a r 四，是不是啊？ a r 四的区域零区零，是我们去宣告 十点三点一点二，零点零点零点零，那么下面这个是 区域二，所以呢创建区域二是宣告十点四点一点一，零点零点零点零啊，好了吧，然后我这个下面呢还有个 a r 五啊， ar 五这边呢，呃， o s p f 一入它 id， 这个 id， 这边是四点五点一，点击，我们去创建区域二去宣告四点四点一点二， 这边是精准宣告， ok， 我们看 a r 四对不对？ a r 四 啊？对的啊， l 五这边呢区域二，五已经宣告完成啊，宣告完成以后，那我可可以在这里面其实稍等片刻啊，稍等片刻以后呢，我们会发 线在我们屏幕上呢，有这个啊，有这个，就是说，呃，邻居的当前的状态，放啊放呢，指的是他和我的邻居呢已经建立连接关系，已经完成了 l、 s、 d、 b 的数据库的同步， 那么也就说我们在这里的话，我们刚才配置完成以后，我们在 a r 一上呢，你可以去查询我们的 o、 s、 p、 f 学习到的路由，那我在这里面我们首先去看一下他能学习到哪些路由。一个是十点一点一点零网段的路由，这边是吧？十点二点一点零网段的路由， 这边呢？三点一网段的路由啊，这边是四点一网段的路由啊，全部都有啊，全部都有，就是 os pf 区域里面的路由全部都有了，但， 但是呢我们下面呢，这还有 a r 六，对不对啊？这样的话，也就是说我刚配置这个多区域的话，那么如果我用 a r 一去拼一下我的这个 a r 五，这边 拼幺九二点，哎，不是啊，拼的是十点四点一点二，就说我们用 ar 一去拼十点四点一点二，他肯定是正常工信啊，因为全网的路由已经全部打通 啊，它能够正常东西。这个呢就是 o、 s、 p、 f 的一个多区域的配置实验。

三层交换机如何通过动态路由实现内网互通？内网怎么样才能让网络互通呢？可以用静态路由啊，动态路由也可以啊，既然都用三层交换机做核心了，还有汇聚了，我们就用 动态给大家看一下啊，动态路由怎么操作？首先我们先在汇聚交换机上面，大家知道我们在汇聚交换机上面，现在操作一下汇聚交换机，如果想要运行动态路由，我们直接写 os p f 就可以了。 os p f 呢？后面有一个很关键的东西，这个进程 id， 你这个进程 id 是什么意思呢？我可以在这一个设备上面同时运行多个独立的 ospf， 而且相互之间可以 不干扰，就相当于你在电脑上可以同时开挂挂载很多个 qq 软件一样。所以如果开多进程的话，我可以区分流量，比如说你可以在这个上面运行个 ospf 一， ospf 二， ospf 三、 ospf 四，可以分别区分 流量，一般可以运行两个就够了，运行一个 ospl 一，再运行一个 ospl 二，比如说我们外部的访客流量，那你就可以运行 osp 二，从 ospr 走你内部的办公流量，你可以运行 ospl 一，然后相互流量进行隔离， 还可以做 v i f 啊，那我们就写个一啊，后面还需要写什么呢？既然我们用了 o s p f， 那就要写个叫 rotid 啊， rotid 很多公司呢是用 nobod 接口绑定的，那我们就手动去添加十点二点二点二好了， 大家注意，如果运行动态路由器的话，像 os pf 这动态路由器啊，它还有个区域啊，要保证我们在一个区内区域零，然后 network 宣告，网络宣告幺九二点幺六八点一，二点零。 这样发言嘛，这就是动态路的写法。那么我们在一这个设备上，我们运行动态路由，核心交换机上面写动态路由，跟汇聚交换机写动态路由，我们区分一下，首先他的若塔蒂，我们写 十点一点一点一，去了个 o s p f。 除了在区域当中去 network 之外，动态路由还有一种写法可以激活网络。怎么写呢？接口下激活，如果是路由器，我们在他的物理接口下写就可以了。但是如果是交换机，三层交换机，你想在接口下激活，那么一定是在 微烂 if 这个接口下面做 os p f 进程一去零。另外一个微烂 if 二三里面也可以写 os p f 进程一 去零。路由器的话，进程一入到 id， 我们写十点三点三点三去零，幺九二点幺六八点二，三点零， 这就是我们内网的动态路由的配置。那么这个写完之后我们再来测试一下，好吧，我们看一下我们的交换机和出口路由器能不能通信啊？可以通过三层交换机通过动态路由来实现内网互通。

上一期视频咱说了一人 sp 这个软件如何去获取，以及他怎么去安装，那这一期视频呢？也就是第二期，咱从软件的使用开始，然后到视频的结尾，要教大家最基础的三层交换机如何划分微烂。 打开华为 ensp 以后呢，就是这样的，嗯，然后选择左上角的新建，嗯，左面这一列全是设备的，就可以模拟设备的，上面这也全是快捷菜单啊，快捷工具， 然后一个是这个位置，右上角有个设置，设置里面打开以后呢，你就照样我这个去给他勾选上就可以，这些都是默认的就行，然后这里有一个显示网格，显示网格 我点一下确定看一下，他主要的目的是为了方便设备的对齐，这样 你这画出来的图就比较美观，比较整洁啊，不会说错，行，这里呢，我不太喜欢用这个网格，我给他关掉， 然后把这几个设备刚才的设备删掉。 今天要做的呢就是，嗯，给三层交换机划分为微烂，养成一个良好习惯，每次就给你这个梳理一下啊，你要做的这个工作事项 梳理完成之后呢，对照工作事项去配置你的设备，这样话会减少出工作当中出现的错误。首先是配置 三层交换机， 然后，嗯，分划分，划分微烂幺幺零和微 烂二零，然后就划分这两个微烂啊，方法你只要学会了，然后划分多少个微烂都是可以的。 剩下的第二就是让两个微烂不能互相通信啊，然后就是两个微烂之间 果农五香 通信， 这个微辣 可以啊，这就是咱今天要配置的啊。剩下的就是啊，搭建模拟场景，选择左边这个交换机，选择三层， 然后下面分别挂接 pc， 就是电脑在这里挂接四台，嗯，四台的。为什么是四台呢？因为方便我们测试两个微蜡，嗯，然后选择这个是连接线，这样 分别给他连接起来， 嗯，这些接口的这些标号名称简单给他排列一下来，让这个图上面看的更清晰一下，这都是一个平时要养成一个好的良好的习惯吧。 然后这个设备属于微烂幺零，微烂幺零这个幺零是可以改的， 这你，呃，你可以改成微烂一，微烂一百，这都可以，这个不做这个限定哈。根据情况这两台都是属于微烂幺零的啊。啊，他属于同网段 以后，最后配置完成之后，为了方便测试这两个属于微辣二零的， 这俩是属于未来二年的。 然后就是给这四台交换，呃，不是四台电脑配置他的 ip 啊，给他分配 ip， 嗯，就用咱们最常用的幺九二段子。幺九二幺六八点幺零点二，就是根据他这个微烂这段，然后咱也选用幺零的方便系，但是方法是只只要学会方法就行了，并不是说非要配幺九二也可以配其他的 ip 段都可以啊。 这配幺零点三， 幺九二点幺六八二零点二，这就是二零段，幺九二点幺六八点二，零点三，这两个是二零段， 然后开始给这个设备里边配 ip， 就是电脑里边配 ip， 分配完之后按照你分配的给他配上幺九二点幺六八点幺零， 招野马都是二十四味的。嗯，就是二五五二五五， 网关是幺零。

三层装机和路由器之间互联到底该如何配置呢？我们一起来看一看具体的配置步骤， 我们一起来看一下这台三层装机和路由器之间互联，我们提前做好一些预配置，两台主机分别配置好了 ip 地址，并且在交换机上划分了两个微烂 啊，那么我们最终的需求呢是这两台 pc 能够拼通路由器的这个接口地址，那么在这里我们交换机这个接口不能直接配 ip， 我们到底该怎么配置呢？我们第一步呢，需要在英特 five 微烂一 上配一个 ip， ip 是幺九二点幺六八点一点二，那么这时呢，其实他就已经可以跟路由器互通了，因为每 每个交换机接口默认在未来一里面，我们去拼一下幺九二的幺六八点一点一，好，那么确实可以通好，那么下面呢，我们在这里呢，我们用 pc 一去拼下路由器的地址，看能不能拼通呢？ 那我们发现的是拼不通的，所以说我们需要在交换机上去加一条缺省路由，就是八个人的路由 ip rotar， 零点零点零点零，零点零点零点零，我们下一跳呢指到路由器的结构地址幺九二点幺六八点一点一， 好，这是我们做完以后呢，咱们还需要在路由器啊，再指一个回程路由 ip 七 rot 啊，那么我们幺九二点幺六八点十点零码的呢，二十四位造型码，我们指到幺九二点幺 六八点一点二，就是交换机的地址啊，那同时呢，我们还需要指一条幺九二点幺六八点二零段的， 这时候呢，我们配完以后呢，我们在 pc 二，咱们去拼一下这一点一是可以通的，那么我们在 pc 二上也去拼一下这地址，看能不拼通呢？幺九二点、幺六八点一点一啊，都能够拼通，所以这是我们三层交接和路由器的一个配置方法。

这是一台全新的 pro 交换机，没有配置的，然后设置密码，设备名称，要画它的尾量。我们我们是一到三先开 tony 的， 这样就开好了，然后创建维烂，创建好了，然后创建维烂的接口，我不需要电池 cp， 把这个关掉， 然后三个围栏接口创建好了，然后下面我们这样把围栏分到端口上，一到一到 最大二十五倍的音 oss 口创建，然后二十六 到三十二 okvr。 二创建好了，三十三到四十六 vr。 三，创建好了，然后然后点复制把它贴过来， 因为这个交换机是不需要遮挡命令的啊，所以会有报错，不过被影响 有些设备的端口是三层口，需要用这条命令切换，所以我就把它加上去了。我们看一下配置三个微量接口的 ip 地址， 然后我们刚才设置的文案，一到二十五，二十六到三十二啊，三十三到四十六，这样保存一下，三层交换机就配好了。

你知道静态路由和 n s p f 怎么关联吗？今天呢，我们就给大家讲讲关于静态路由 o s p f 之间是怎么去关联啊？然后现在呢企业网总部，这里是一个三层交换机，是核心交换总部，为了让内网互通的话，我们采用的是 o s p f， 那么数据中心我们也用 ospf， 但是这两个 ospf 不一样，数据中心可能有很多个服务器，很多个设备，但是其实只有这一端是可以和我的企业网的 ospf 互联的，也就是说我们需要让中间这里跑的是金蝉旅游，这里是 ospf， 最终实现的效果就是 pc pcr 可以访问服务器，但是不能访问 pc 三， pc 三算成另外一个公司的业务，我们来划分一下。好，我们来看一下。首先我们这个终端，这里我把地址配完了，网管也配 好了，那么接下来我们来配置他的汇聚交换器，我们来配 vlan 这个技术，我们去创建 vlan 半球，创建个 vla 十就可以了。 好，我们来看一下这个 s w 三哈 s w 三跟 s w 一在配置以下， 同时配置这两个接口，把两个接口放到 vr 二十当中去， 这样做的话两个端口都在 vlog 十里面的，这个也是两个端口都在 vlog 十里面的。这个配完之后，我们来看一下三层交换机，三层交换机配的话，同样要创建 vlan 十、 vlog 十以及 vlog 十二，并且在 vlog 十的话需要给 pc 写个网关，在 vlog 要给 pcr 写个网关啊。那么怎么做呢？我们去创解微量半尺十二十十二零杠零杠一切口呢？我们抛那个 tabox s， 把它画上个 size 端口，然后把它的微量放到微量十当中去。 零杠二端口呢是连接 p c， r 的，我们把它也是改成 excess， 把它画到微赖 r 十当中去。那么上面一个接口，零杠零杠三端口写一个创作， 还有一个非常重要的就是你要把它的 p， v， i， d 改了，这样的话它把消息发出去的时候不会带 ville 十二的标签，我们上面路由器就可以用物理口和它进行通行，不然的话我们只能用上面的子接口进行和它进行通行了。 这里一定要弄清楚他带不带标签啊。那么这里的端口我们做完之后，这就属于二层配置，二层交换机的配置。

三分钟带你快速学会给三层交换机划不同！昨天去的地方是天门山景区，沿途是我大美新疆的异域风光，这里是在建的游客服务中心，也是这次调试设备的地方。开始干活，为了方便调试，先给设备上云， 进入这一诺克云平台，找到咱们创建的项目，这里因为我已经调试好了项目切断网络了，所以设备是离线的， 进入项目后自动生成作铺图。先选中核心交换机，看看我昨天的配置，这里划了六个不同 flan， 并给不同端口分配了协议， 接下来我们看看怎么配置的吧。点击交换机左边的配置设备，进入这个页面后，可以看到添加 vlog 和批量添加 vlog 选项，根据甲方要求批量添加需要划分的 vlog， 注意这里添加的 vlog 是编号哦。假设现在需要四个不同的 vlog， 我们依次输入十二、十三、十四、十五， 填好后点击确认就完成第一步了。因为项目已经调试好了，我先取消划好，就是这个样子。我们打开 sei 口，手动给目标我来分配 ip 地址， 地址严码填，二五五点二五五点二五五点零，甲方施工手动分配地址，所以关闭 dhcp。 接下来就是给端口分配不赖信息喽。一到十二口以及二十五口连接的设备是交换机，我们选择突然协议， 填好允许通过的 vlan， 然后点击保存就可以了。下面我用二十六号口给大家做演示。选中二十六号端口，可以看到出场默认 xs 协议。给端口分配 vlan， 并填写允许通过的 vlan。 我要访问所有数据，所以全选了所有 vlog， 点击保存，我们的 vlog 就滑好了。 接下来我们刷新界面检查一下，点击二十六号端口可以看到这就是我们刚刚配置的信息了。多台交换机的时候，我们别忘了给下联交换机配置哦。 点击下联交换机操作一样批量添加 vlay， 这里我们只需要填写核心交换机 vlan 的编 号即可。这个交换机这次前段设备连接的都是电脑或监控摄像机，我们选择 xs 协议，十八号端口是上联口链接核心交换机我们分配的时候要选退安协议， 依旧是放行所有 vlog， 因为设备调好了，我没有保存，大家调试的时候记得保存哦。 这里有上下都有交换机的交换机，我们要怎么调试呢？首先我们的上联口都有上行箭头，我们这个端口大家知道是 tink 了，但是下行交换机链接我们的端口怎么判断呢？ 回归拓扑图可以看到交换机下方有 gi 十九， gi 二十就是我们交换机链接的端口， gi 十九就是链接下行的交换机口， 给他配置为突然协议。同样的道理，下面这台交换机我们也进行调试，上联口配置为突然之后，其他端口可以选中多个进行批量配置哦。 再次提醒大家别忘了保存配置哦，所有交换机一次配置好之后，检验下联通情况，回到桌面，同时按命夹二输入 cmd 回车拼一下其他无赖目标 ip 检验联通情况哦。 先试下二一网断的设备，可以看到数据畅通无阻，再试一下其他网断的设备 也是意料之中的 联通了。收工回家，回去的路上真开心，遇见一大群沙漠之舟，大美新疆，欢迎大家都来游玩哦！

很多人活干了，很多三层交换机的配置还不会，其实三层交换机就是具有部分路由功能的交换机，主要是加快大型局域网内部数据的交换，又实现了网络路由的功能。配置列给大家赶紧收藏保存。

我们打开电脑，插上网线之后，看一下网络配置里面这个本地链接 是不是自动获取了 ip， 不是的话设为自动获取，这个就不多讲了。然后我们打开这个 谷歌浏览器或者是三六零浏览器这个极速模式，输入一九二点一六八点一点一，这是我们的默认管理地址，可猫冲突也不怕，他会默认接触我们的路由器， 默认的用户名是 admin， 密码也是一样的，这里有提示，请用户哥或者三六零浏览器，三六零呢，一定要极速模式，然后登录， 他会提示你密码复杂度低，不用管他。这个路由器我之前配置过他，我之后恢复了出厂，为了给大家演示嘛，他会提示一个这样 恢复备份文件，然后和不回复，我们如果当成心机器配就选不回复，如果是我们之前配置过有文件想就是说，比如说忘了个密码，或者说别人做的工程我们接手， 那么我们就可以按住复位钮把它复位掉，复位掉之后密码是从重新配置了，是我们的密码，但是配置他是不丢的，我们选择不回复。 当一个全新的设备类教给大家。开局呢，只能发现我们的六月 三五杠一，而且我这是提前录播的，他没有外网，我们就直接点击配置，有网和没有网配置的方法是不一样的，我这里先给大家演示一遍，没网的 等一会给大家再也是有网的操作， 他会提示你密码最少第八位，包含大小写字、特殊字符什么的。配置端口上网的方式，我们光口连的三层交换机，所以我们不要选，要选这个腕口动态，然后内腕口选择这个蓝领口， 这里的 ip 就是我们的烂领口的内网 ip， 这个 ip 如果我们改掉的 话，设备就会重启，为了方便配置，我们最好是改改掉，避免他和猫啊，还有一些其他的设备有小路由什么的冲突。然后我们创建网络，最前面因为我们没插外网吗？所以说点击本地配置就可以了， 这就是内网和外网的区别，如果有网的话，走的就是另一种极速配置模式， 我们这个是本地快速配置，他会提示你四种场景，有通用的，有中小企业的，还有别墅网吧， 选择不同的场景，他底下开启的模式也不同，你比如说中小企业，他就会给你把对应的智能留控啊，还有一些办公模板给你开，开别墅的会开一些家长控制上网无忧什么的。 我们选择一个通用吧，然后他会教你检测一下项目名称，外网的接口对不对，然后动态 ip 还是 pppoe， 内网的接口对应的是哪几个？你可以勾选， 然后分别设置他的 ip 地址，都是可以的，然后我们点击下一步就可以了，如果有网的话，扫码就可以把你的设备绑定到你的诺克云里面，现在也可以入到我们这个网关的一个界面，大家可以看一下 是不是很清晰。接口的配置，插的网线，插上网线就颜色就变蓝了，这个是光口吗？他显示未配置， 我们在这个地方进行一个接口的转换，它提示的是外网口，那么我们把它转换成内网口， 然后改成内网口，这些网口呢？他都可以独立的设置这个微来，但是你如果改成二层口，比如说这个吧，外网口就不用讲了哈，外网口就是拨号口， 如果改成这个二层口，那么他的 ip 网段都和这个烂领口是保持一致的，你不管哪个接口改成二层口，他都是和这个烂领口保持一致，这个大家得注意。 然后我们点击一下借口保存，点借口保存设备就会重启。 我为什么提前录播呢？就是因为这个，如果在演示的时候掉网了，那直播就没法进行了。 我们回来之后还是点击这个光口，他显示是未配置吗？我们给他配置一下，他默认就是推荐用时光段，我们就用这个时光段，然后保存， 然后这里有个配置 dhcp， 我们可以配，可以不配置选择不分配到网段啊， dns 地址都是可以进行一个设置的， 这样我们设备的一个上网就基本的上网就设置成功了，以配置 十口，十口是我们的光口，下联的是我们的三层交换机， 然后我们点这里有个无线，然后前往发现新网络，然后他就会提示发现我们的这个 nbs 五幺零零，然后点击加入网络， 加入成功，然后点击开始配置的话，就会再走一遍刚才的那种极速配置模式， 我们点击开始配置，然后他就会再次提示光口的 ip 内网 p 创建项目，并下发连接，如果有 ap 的话，他就会再统一下发一遍。现在我们没接那些设备，只接了一个三层交换机，还是提示网口微差网线，然后我们就点本地配置就可以了，通用 测试检查正不正确。下一步 完成之后，还是和刚才界面一样，点击关闭，点击退出就行了。 然后回到我们的首页， 点击发现新网络，看到我们这个 设备已经在里面了，那就可以退出了， 然后前往整网管理， 还是点刚才那个无线啊，进行一个真网管理，他会出现这么一个界面，我们如果刚才没走极速配置的话，他就不会出现这个真网管理的界面， 这样就可以看到我们的设备陆游交换，如果在同一个微辣下面，那么他会接着突破我们的这个 ap， 然后我们在左侧就可以点击交换管理，然后点这个配置管理，这是十点二就配置我们的三层交换机， 这是我们三层交换机的一个界面，他现在只是一个傻瓜型的交换机，所有的接口默认 ip， 只要你插上任意一个接口，默认的 ip 还是从上级这个时王段获取到的， 他的 ip 分配方式都是从陆游下发的。唯一的优点就是说接到光口， 然后我们要把它设置成一个三层交换机，就需要在这个三层管理里面创建微烂和三层口， 这样才行。默认微烂是一吗？失望段，然后我们在这个微烂划分这里先给他划分出几个微烂，默认只有一个， 然后我们批量添加一至三，这样就生成了三个微烂啊。 微烂的名称可以进行一个更改，中文也可以。然后这里有个批量设置，可以框选接口， 我们现在如果有网线插在上面，但是就会亮起来，这是我们上脸接口，你把这个接口框选住，他就更改为对应的微烂了，现在我们没插网线不要紧，我们可以随便配。 这里有个接口的选择，有踹口还有 accessoaaccco 呢，就是说只能穿过一个围栏，你把这个接口设置成哪个围栏，那么 获取的 ip 也就是拿回来了。如果你改成这个踹口，那么他是可以透穿的，除了你默认接口，这个未来如果你下面再接上那种智能型的交换机，比如说我们的瑞杰的二零五哥，二零五哥杠 p， 或者说再接一台五幺零零， 那么他获取的这个微烂 id 是默认的之外，还可以获取到其他你划分的这些微烂。我们尽量把微烂缩减一点， nighttv 了，就是你本征的这个未来。你如果设成一，那么这个接口出来就是一网段，设成二，那么就是为了二的网段，我们设成二，现在没有接设备，你划分也不会导致当机。 这样我们有了三个微量之后，我们在这个三层管理，这里可以添加三层接口， svi、 口镜台、 ap， 比如说我们画一个一九二点一，六八点，呃，五零吧，五零点一， 这个 ip 走网严码会自动生成危难，我们对应到二，然后第一次 cp 服务选择开不开启，有些网管为了管理方便，一般不开启这个 dhcp 服务，我们为了演示还是尽量开启一下。 开始地址，这个可以更改分配 ip 数，这里可以随便送上一个，然后地址 支书七，这里可以随便填。如果说一些人流流动大，密度多的场景尽量缩短一些，企业就可以固定的长一些， 这个根据情况添加完一个之后再添加第二个，道理是一样的， 自望严码也可以任意更改。如果说你觉得这二百多个地址不够的话，也可以尽量增加 选择对应微烂。三，这个地是服务，可以选择开启或者不开启都是可以的。这样做增加了三个微烂微烂划分，这里也可以 选择对应的接口，划分到对应的微烂。还有一点就是说这个端口管理 这个端口，这这这里大家可以看到哪个端口是开启的，哪个端口是关闭的，端口的速率这些都是可以修改的。有的人说我插上这个网线，怎么这个接口灯不亮呢？有可能是你这个网管给你进行了一个关闭， 插上就不好用。再说说我网上说我这个明明是实照的，这个怎么插上之后才一照的网速啊？你可能是网无管，把你这个流控给你打开。 这里有个物理配置，分为两种模式，这个 设备呢，他没有那种复合接口，所以说只有这个网络模式，电口模式和这个光模式， 这个地方是修改不了。你如果像那种有复合接口的设备，这里是可以选择的。有的客户插上这个网线，或者说插上光模块，他不亮，对那个接口不亮，那就需要更改一下这个模式，改成光或者是电模式，这个得注意一下。 接着回到我们的三层口， 接下来创建我们的三层接口， 端口类型，选择陆游联网方式，选择静态 ip 输入一 七二点幺六点八点二，然后走往野马自动生成 电池。 cp 服务可以开启，但是开启之后啊，尽量缩减，你不缩减的话分配太多，我们这个只是用来互联的，开始的地址，结束的地址都可以更改一下，然后选择我们的上联接口，我们现在选择二十八号口， 二十八号口也是一个光口，然后我们配置成功了，这样就生成了一个二十八号口的路由口，他的地址是点八点二。有了三层接口之后， 我们在这里选择静态陆游，添加一个静态陆游 目的 ip， 零点零点零点零， 直往严保， 选择出街口第二十八个口，然后下一套地址一七二点幺六点八点一，对应的就是我们的网关的地址， 网关这个关口的地址为什么用点八点二呢？因为我们在网关回到这个网关，要把我们这个关口 ip 也是日程 这个网段，这样才能形成一个互联，更改之后他依然会从其 这次重启，就快了。然后我们点击这个网络 陆游复载，在这个普通陆游下面，我们添加一条静态陆游目的网段，就填我们的幺七二点幺六点八点零， 这是我们的霸王段。选择接口，我们哪一个接口和我们三层交款机互联就选择哪一个口，我们是第六个接口 jo 杠六， 然后下一条地址就是我们的互联地址，也就是我们的三层交换机那个地址幺九二幺七二 点幺六点八点二，对吧？然后完成，这样就完成了一个灰指路由，就是说他这个指向我们，我们也指向他，这是我们的交换机地址，对吧？ 指向这个网段就可以 设置。完成之后，我们把这个 光纤从三层交换机的二十五口给拔下来，插到第二十八个接口，这样就完成了三层组网。 然后我们测试一下我们的连接状态，输入幺七二点，幺六点八 点二 就进入我们的交换机管理界面，因为是改成三层网络了，这个整网管理也就失去了作用， 所有的设备下联的设备的地址都是从我们的三层交换机开始下发的， 这样简单的一个三层组网就完成了。
