华为交换机堆叠线交叉会怎样

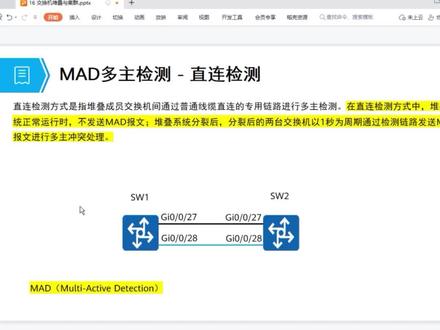

按多组检测之直连检测，当堆叠的两台设备之间所有的对叠口全部故障之后，那么就会引发堆叠分裂，而堆叠分裂呢，会引发 r p 和 mac 冲突。为了避免冲突呢，我们需要配置 m a d 啊，多组检测技术啊，就是 multi active detection 啊， 搜主检测呢，有两种方式，一种是直连检测，一种呢是代理检测。那么此处呢，我们先讲解直连检测，在直连的检测方式中啊，对叠系统正常运行时，不发送 m a d 啊检测报文。 当堆叠系统分裂后啊，就是所有的堆叠接口全部故障之后，那么分裂后的两台交换机以一秒为周期，通过 m a d 检测线路发送 m a d 报文来进行多种冲突处理。比如下图，两台交换机 通过二十七号接口呢进行堆叠，假设啊，这边还有二十六号接口，也是一个堆叠口，那么如果二十六号接口和二十七号接口都故障之后，那么整个堆叠呢，就会分裂，为了避免啊 分裂引发的冲突，为此呢，我们有额外啊，额外再接一根线通过二十八号接口呢啊，接了一根啊， m a d 检测线路啊，那么二十八号接口呢，只是用来做 m a d 啊多组检测的啊。此时呢，我们需要告诉交换机，二十八号接口仅啊仅用于 m a d 多组检测，那么配置呢？哎，如下啊， 进入二十八号接口，启用 mad detect 多种检测技术，那么检测的方式为直连检测， direct 调一个 yes， 同样，我们再需要到另外一个接口哈， 一杠零杠二十八啊，一样完成之后呢，可以通过一个指令来去检测啊， display m a d 啊，打一个问号看一下哈，有一个这个回车，那么可以看到 m a d 直连的方式呢？已经开启了啊，有一个 yes 啊， 还可以通过一个 warbus 查看他的明细信息。此时呢可以看到啊，我们的零杠零杠二十八和一杠零杠二十八呢，已经作为了这个检测接口啊。好了，那此时的话呢，我们将二十七号 接口啊刹挡啊把对叠接口呢，刹挡模拟对叠分裂啊，刹挡 interface g 零杠零杠七 yes， 那么对叠分裂之后啊，我们可以看到哈，处于被状态的交换机啊，他的所有业务口呢，全部会刹挡啊。好，那么这个时候呢，大家可以看到交换机一呢，他这个围栏一服一口呢，就处于刹挡状态了， 因为其实他除了保留端口之外，剩下的所有接口全部要被杀断啊，因为他要牺牲掉自己来保全对方啊，对方的话呢是 up 的啊，这样呢，我们整个网络中呢，就只会有一个四点一处于 up 状态，那这样的话呢就不会冲突了哈。好，大家可以看到，其实我们，其实我们这个交换机 一哈，目前其实我是在交换机一上嘛，他的所有接口呢全部都被上当了啊，除了这个啊对叠单口保留之外哈，那这个时候呢，如果你把对叠性修复啊，那么他们的对叠呢就会恢复如初，所有的业务接口呢就会变成 up 状态啊，好，那这一小节呢就到这。

我们经常把两台网络设备通过堆叠虚拟化成一台，这样的话起到简化运维、提高性能的多种好处。但是问题来了，一旦中间这个堆叠线发生故障，他们就会变成双火，然后导致网络中断，那么就比较麻烦， 其实也非常好解决这个问题，我们只需要通过麦的技术加一个双火检测就好了。具体的方法是在设备中间连一根 b、 f、 d 线缆，用来检测双火，一旦发生这种问题，将自动的阻塞一个设备的所有接口， 来避免双火导致的故障。当然在组建堆叠的时候，还有很多其他的注意事项都放在视频结尾了。

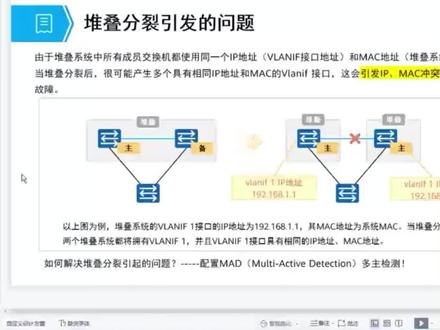

堆叠分裂引发的问题啊，堆叠的两台交换机啊，如果中间的这个堆叠线路出现故障的话，那么整个堆叠系统呢，就会分成两块啊，那么如果堆叠分裂之后啊，他们上面的这个接口的 r p 地址和 mark 地址其实还是保持一样的啊，比如说左面呢有幺九幺点幺八点一点一，右面呢也有一点一，而且呢 mark 也是相同的， 那这样的话呢，就会导致 rp 和 mac 冲突，竟然呢会导致这个网络故障，尤其是当我们这是吧两个对接系统啊，他分裂之后，都是接在同一台交换机上的啊，接在一台二筒交换机上， 两边的这个设备的 r p 地址和 mark 地址完全一模一样啊，那这样的话呢，肯定会导致冲突啊，进而呢导致我们故障。那么如何解决这个堆裂啊， 堆叠分裂所引发的问题呢？需要配置 m a d 啊，多组检测呢，我们等后面再配啊。首先呢我们来看一下堆叠分裂的这个案例啊，那么可以看到呢，当前两台交换机的堆叠呢，是 ok 的啊，已经堆叠成功了。那么当前交换机上的 r p 地址有一个尾单一负一，分别是十点， 左面和右面呢都是一样的，因为目前呢左右两台交换机，他是虚拟化成一台交换机了啊。那接下来我们来看一下，两台交换机是通过哪个接口啊，相互连接的啊，那么通过 display 是 tag configuration 呢，可以查看到哈。那么当前交换机呢，是通过零杠，零杠二十七口相连 啊，那么就说二十七号口呢，他是一个堆叠口，那接下来呢，我们把二十七号口呢给他杀档啊，引发这个堆叠的分裂啊，一杠二啊，他这个杀档啊，需要到这个堆叠口里面去做啊，杀档因他 face 零杠零杠二七 yes， 那么砂档之后的两个对接系统就分裂了啊，分裂之后的两台交换机，它的这个接口依然是 up 的啊，大家可以看一下，左边这台交换机的话呢，它是一个十点幺， 看一下右面这台交换机，右面这台交换机呢，他也有一个四点幺，而且 mark 地址是相同的，目前的对叠情况已经分裂了，对吧？对叠组里面就有一个成员，而且呢，这两个接口他有相同的 rp， 而且呢，其实有相同的 mark 啊，因为目前呢，他们对叠使用是相同 mark 地址幺币 七六，你看这一块啊，那么他这边的 max 离子呢，也是幺比七六啊，那这样的话呢，就会引发这个冲突，对吧？大家可以想象啊，左面一个交换机啊，有一个四点幺，右面有一个交换机，也有一个四点幺，而且这两台交换机都是接在同一个局域网里面的， 那这样的话呢，这两个四点幺呢，一定会冲突，如果底下有 p c 啊，使用四点幺左右网关的啊，那么就会引发不可预知的一些问题。你说二层交换机的 macd 表象会抖动，会发生这个抖动啊，数据，数据转发的时候呢，会造成不稳定啊，来回路径不一致等因素啊。好了，那这一小节呢，就到这。

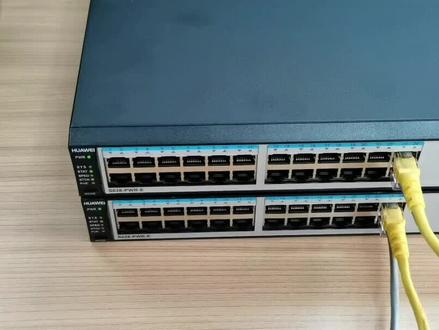

为了给大家演示交换机对比，我专门拿了两台新的交换机给大家演示交换机对比， 这里我们通过两个网线做对比， 然后插上抗射线调试，第一台进入 stap 零杠一，然后把对对口加入，再跟 改一下交换机的优先级更改为两百，看一下对列配置。第一台交换机配置好以后，接下来配置第二台交换机。这里需要注意的是，我们首先还不要把交换机的对列线插上，要先拔掉。

核心交换机为什么不能做堆叠呢？首先，堆叠是单控制层面，虽然说堆叠的成人组是同时工作，但是从控制层面来讲，只有一台设备进行处理，其他设备只是做转发工作，就好比动车有两个车头，但是只有一个车头在工作。 对于堆叠，在一定程度上面是有资源浪费的，越高端的设备资源浪费越严重。第二，升级复杂。如果在数据中心很大，设备很多的情况下面，升级设备也是一个令人很头疼的问题， 春季的时候会存在业务中断、后期维护困难等等问题。第三，故障率高。这个很好理解，技术越复杂故障率越高。所以在核心交换机上面，我们一般不做对叠，浪费设备资源不说，还提高了网络故障率。 通常我们在核心层都会跑 ospf 等动态路由协议，这些路由协议本身就具有很高的可靠性。详细的十大配置教学，点击左下角链接即可免费领取！

今天呢我们去客户现场做了两台华为交换机的一个堆叠的配置啊，其实我们说堆叠呢，就是把两台交换机我们逻辑上给他去呃虚拟成一台交换机啊，那么下面呢，我也对呃我们进行的堆叠的这些配置呢， 专门做了一个整理，就别去把这些配置呢做一个讲解。其实呢命令呢也比较简单，就是两台交换机我们用的是一个万兆口的一个一口去做个互联啊，当然我们在一开始做配置的时候呢，这条线呢先不要去连啊， 那么我们先来看一下第一台交换机框，这一个堆叠这个端口为一口啊，啊，这个万兆口啊，可以去加入到这个堆叠端口里面去。好，然后呢我们退出这视图，接着给这台交 换机做一个优先级为一百五啊，因为他默认的优先级呢是一百啊，指定一百五的，说明我们这台交换机就是一个主交换机啊。然后呢我们再看第二台交换机的配置，第二台交换机配置在这里呢啊，我们创建一个他的一个对接口碑二， 然后呢也是同样把万兆口一拿去加入到这个对立口阻暖器啊，那么另外呢，我们在这台交换机没有设置优先机，那么他默认的优先机呢就是一百。 好，那我们再来看在这里一个关键的一个命啊，我们是设置这个交换机的一个对应的一个炮边框号啊，就是我们呃交换机那个机框号他默认的是零，然后呢我们该去改成一啊，因为呢两台交换机这台是零，我们这台就是一啊，所以说我们 改完这个配置，紧接着我们把两台设备做一个 sam 保存啊，最后呢，我们再通过插上线以后呢，他会自动进行个协商，我们的备份交换金可能会自动重启，重启完以后呢 两台交换机啊就形成了一一个这样一个对联的配置啊，其实我们命令总共我们总结起来没有几条，我们一步一步跟着去做配置啊，都能够啊制作成功。

然后配置第二台交换机，进入 stap 零杠二，再把对立口加入，注意这里是零杠二，第一台是零杠一， 然后再查看一下堆叠配置， 配置好以后保存配置。 第二台配置好以后，我们把线插上去， 对立线插上去以后，第二台交换机会自动重启。如果两台交换机的软件版本不一样，第二台交换机的固件版本会自动于第一台的同步，这里第二台交换机 同步为 v 二零零二零零幺这个版本。切好以后，可以看到第二台交换机变为被交换机。在 display style 看一下对碟是否配置好，可以看到这里对碟已经配置好了。看看对碟配置， 再 display device 看一下，可以看到对的已经配置好了。现在两台交换机逻辑上就是变成了一台交换机，我们通过其中任何一台交换机就可以看到两台交换机的接口。

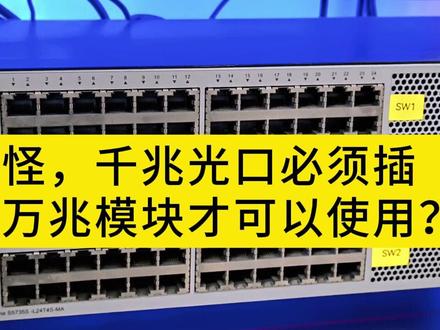

今天呢给大家分享一个小经验，千兆光口必须插万兆光波块才可以使用，那这边呢是两台华为的 s 五七三五系列的交换机，那接下来呢，我们打算用二十八号接口来作为对叠接口， 那么二十八号接口呢是千兆的这个光口，那首先呢我们使用千兆的 sfp 模块来进行测试，这里面呢我们提前说一下，交换机光模块光纤啊，我们都已经测试过了，是没有问题的，这个拓铺呢也非常简单，上下两台交换机通过二十八口相连， 二十八口呢它是业务接口啊，那么接下来呢，我们将其作为对叠口来使用，可以看到在没有做对叠之前呢啊，这个接口是没有任何问题，那接下来呢，我们将二十八号接口呢作为对叠口啊，那么泡的 interface 一报就可以了，那么可以看到他报错了，对吧？啊，他说你的配置是有错误的，那么请检查呢，我们这个光模块的 这个类型，那么可以看到呢，我们二十八号接口呢，他的收光和发光呢都是正常的，而且呢状态呢也都是 number 状态，但是呢这个接口呢就是死活啊，他不让你去做堆叠，你只要把它作为这个堆叠口，那么他就立马给你报错啊，你的配置呢也就不生效啊，那下来呢我们来试一下这个万兆的模块， 那现在呢，我们已经把这个万兆的啊一体化的这种堆叠电缆呢给它插上去了，换成万兆模块以后呢，你再去这样配置呢就没有任何错误了，将对端的交换机呢也配上，配完之后呢，可以看到堆叠呢就已经成功了， 那后来呢，我们在华为的官网上查了一下这个对叠助手，那么对叠助手里面呢，显示就是这个对叠线网呀，呃，其实都是用 s f p 加的，所以这个很特殊啊，接口呢，虽然是千兆的这个电这个光口， 但是的话呢，我们这边的 s f p 模块的话呢，需要用到这个万兆模块啊，然后才能做堆叠小技巧呢，分享给大家，喜欢我们的视频呢，希望大家能够点赞关注啊，感谢您的支持。

什么是交换机的堆叠？堆叠呢？它是将多台交换机逻辑上虚拟成一台交换机啊，作为一个整体参与数据转发。 那么交换机的集群和堆叠呢，有类似的概念，比如说上图中的多台交换机，他逻辑上呢，堆叠之后就等效于右面的这个头扑。那么集群呢，有相似的概念，比如说我把上面两台交换机堆叠之后呢，就变成这么一台虚拟交换机了。堆叠通常我们要搭配链路聚合一起使用啊， 那么堆叠的作用呢，是通过使用堆叠结合电路聚合技术，可以构建一个高可靠、无环路易管理的园区网络。需要注意的是，堆叠呢，它是一个厂商的私有技术， 需要同厂商同型号的设备呢，才可以做堆叠。举一个例子，在堆叠之前，我们交换机一和交换机二呢，它是两台独立的设备，需要独立管理。那么两台交换机呢，都是华为的 s 五七三五系列的二十八口的一个交换机，那么相关的配置呢？两台交换 机呢，都是独立配置，而且是无法同步的啊，比如你在交换机上配一个尾单二，那么你交换机二上呢，也得需要单独去配置一个尾单二。由于两台设备是独立的，两台设备无法配置跨设备的内容聚合。言外之一呢，就说如果你底下有一个接入交换机啊，或者后置交换机的话，你无法和上面呢做一个内容聚合，因为这两台设备一和二，它是独立的两台。 大家呢，可以看到，我当前交换机一呢，他的接口情况分别是零杠零、杠一、杠二、杠三，以此类推，一直呢到杠二十八个接口，第二台交换机呢，同样也是这样啊，零杠零杠一，杠二杠三，一直呢到杠二十八个接口啊， 是两台独立的交换机，我们需要分别进行配置和管理，那接下来呢，我来把他们两台交换机呢作为一个堆叠，那么堆叠的配置呢，我们在后面的视频呢会进行详细讲解啊，在此我就不做演示了啊，我直接配上啊，好了，堆叠完成之后呢，交换机一的名字自动变成了 sw 二，那么同时呢，交换机的接口也变成了五十六个接口啊，那么他的接口数量呢？从零杠零杠一 对吧，到零杠零杠二十八，然后从又从一杠零杠一啊到一杠零杠二十八开始编号，所以接口数量呢变成了五十六个接口。同时它的配置情况我们可以看一下，比如说啊，我们这边的名字呢，我们随便改一个，比如叫 a 吧，那么右面的交换机你可以发现呢，它的名字会自动的变成 a， 那如果我在任何一台交换机上进行一个配置，比如说我，我配成一个 ww， 那么你看左边这台交换机的名字呢，会自动变成 ww 啊，两台交换机完全合体了，合成一台交换机了，比如说我随便倒一台交换机上康少口，我们配一个伪烂十，那你会发现另外一台交换机呢，它会自动出现这个啊，伪烂十，伪烂十的配置啊，同时的话呢，我们去保存配置啊，那这个时候呢，我们只需要在一台交换机上进行操作和保存即可， 同时比如我们敲一个 reboot， 那我这一回车，那么两台交换机会同时进行重启啊，所以我们总结如下啊，那么对接之后的两台交换机啊，逻辑上它就是一台交换机，这台交换机的接口呢，变成了五十六个接， 管理上只需要配置一台交换机即可，那么两台交换机呢，他会自动的进行配置同步。那么两台交换机现在呢，变成了一台交换机，可以做跨六档啊，跨设备的六六聚合，比如说如果这两个做核心的话，那我的汇聚呢，就可以双上行做一个六六聚合， 如果他们是汇聚的话，那我的接入呢，就可以做双上行做利用聚合啊，这个呢就是我们的堆叠，关于堆叠的配置，我们后续视频再讲解，这小节呢到这。

交换机做了堆叠，想要取消堆叠该怎么办？其实啊，只需要一条命令就可以搞定了，我们以这个华为 s 五七二零为例。首先呢，我们登录到交换机当中，使用这个命令就可以看到 这是由两台交换机构成的堆叠。如果说我们想要取消堆叠，只需要输入 sos 进入到系统，试图然后执行一条这个命令就可以了， 然后输入外之后呢，交换机就会自动重启，重启完成之后就会成为独立的交换机，再使用这个命令查看一下对叠就没有了。关注我下个视频告诉你如何在交换机配置 dhcp。

兄弟们，如果你的网络里面有两台核心交换机的话，那么在这里咱们再不要去研究咱们这个 vip 了啊，呃，我建议大家赶紧把这个堆叠配合起来， 那么堆叠呢，我们不仅可以保证双设备双电路的一个可靠性，而且呢，咱们也可以避免这个环路的发生啊，那么接下来我们会给大家去演示一下咱们这个 h 三 c 设备的一个堆叠的一个配置命令。 来，我们来看一下呢，有两台核心交换机，分别通过万兆口的四十九口互联啊，那么我们以 sw 一为主交换，哎，以 sw 二呢为被交换呢， 我们来做一个堆叠的一个配置啊。首先呢，我们需要配置第一台交换机，打开第一台交换机，我们第一步呢， 呃，需要去修改他的一个呃， vif 的一个呃，优先级 aif member 一，然后呢，他的优先级我们给他改成最大，那这个时候我们配置完以后呢，他就会成为主交换，好，这是第一步，那第二步呢，我们先进到呃四十九口里面去，把这个接口要给他去呃，关闭掉， 好，那么我们输入完沙荡就关掉了，接着来，那么我们来输入一个 airf 的一杠二的一个接口，我们需要把这个四十九口呢给大家加到这个 af 的这个端口族里面去。炮特葛润， oppo， 英特 face 腾一杠零杠四十九， ok 啊，英特 face ten 一杠零杠四十九啊。进去回答，我们再说一个昂度沙子档，昂度沙子档， 现在呢，我们就把接口也启动起来了啊，另外呢，我们需要把 irf 这个端口要给大家做一个激活啊，嗯， irf potcom 飞杠，来 at 们给他激活一下，激活完紧接我们输入赛文要需要保存一下啊， 好，那么这样的我们第一台就配置完了，来，接着我们来再配下第二台， 那第二台交换机呢？呃，也是同样，我们首先要修改第二台交换机，交换机的一个呃，一个框号啊，框号啊，来 airf 先进到 ss 配置模式里啊， aif member 叫。呃，呃，修改，为什么他的一个一接口为二？好，那么修改完以后呢，我们说在这里面需要一个呃，再进行一个保存 啊，保存 sfsf 啊，保存完以后呢，我们需要让这个交换机重启，重启以后呢，在机关号呢，他就从二开始了。来，现在来我们输入个啊蕊爆他。 好，那么这个设备呢？呃，重启以后呢，那么我们就接着和第一台一样的方法呢，我们需要把这个 i f 这个配置给他做完，做完以后呢，他们就可以自己去协商了啊， 好，现在呢设备已经启动起来了，在这里我们首先第一步也是同样进入到呃，他的二杠 零杠四十九啊，因为我们现在第一步呢已经改成了边靠为二，所以说这个呢，我们需要输这个口的时候，输的是二杠零杠四十九，而不是一杠零杠四十九，来，同样来杀的当 啊，把这个节奏关掉，然后呢进入到 af 的端口组面，第一台呢，我们是一杠二，这里面我们来说个二杠一啊，然后呢紧接着把端口呢要加进去 叫二杠零杠四十九啊，加到这个 f 走哪去？好，那么加进以后呢，那么我们也是需要再次进入二杠 零杠四十九啊，把这个接口在耳度沙上给它打开啊，打开完以后呢，那么我们就可以进行保存了啊，咱们这部必须要去保存啊，呃，保存完以后呢，我们直接 可以输入什么 airf， 一个端口的一个配置，我们给它激活，如果上一步不保存的话，我们这输输完这一步以后呢，那直接就设备重启，重启以后呢，相当于我们的配置就失效了。来，现在来我们敲回车啊，敲完回车咱们二号交换机就已经开始重启了。 好，那么咱们稍微等一会呢，我们直接在一号交换机啊，我们来看一下啊， display iif 能看下他的状态啊，现在呢，我们只有一台啊，只有自己一台，那么等第二台启动以后呢，那么我们再来看一下他的状态能不能启动。这场 啊，还没有起来啊，稍微等了一会会来，现在我们看啊，那 aif 呢，已经启动起来，第一台三十二优先机，第二台呢是四单的半一个备份的机子号，那么接下来 那么我们来看一下二号交换机呢，随之他的用这个主机的名称也变过来，所以说那么我们做完堆叠以后呢，我们只需要在某一台交换机上去配置啊，那么他们第二台呢，也会自动就把配置做完同步了。 好，这块呢就是我们，呃，华山的交换机啊，如何做堆叠配置的一个详细的一个步骤。
