cad多面球体怎么画
粉丝3687获赞1.0万

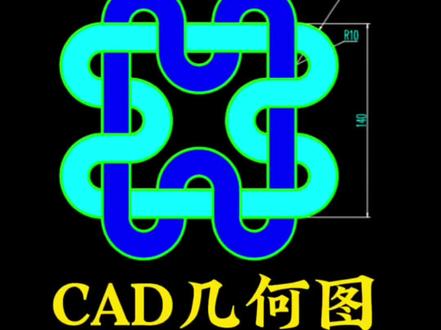

相关视频

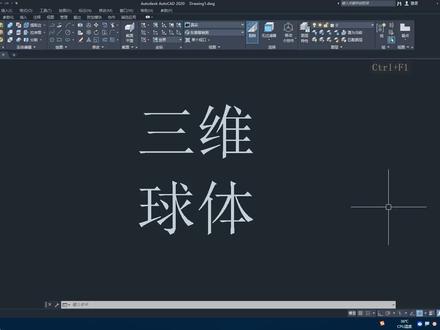

04:26查看AI文稿AI文稿每天学习一点新知识。大家好，我是你们的朋友郑源，今天我们一块来学习一下 c e 中三维球体是怎么画的。 首先第一步呢，咱们还是要找到球体这个命令，当你打开 cd 这个三维工作空间之后，就在他的左上角就有这一个画立方体的工具，这有一个球体，如果他没有出来的话，你可以点一下这个小三角，点一下小三角之后 点一下这个小三角，然后选择球体，他就会来到第一个。好，咱们看一下这个球体是怎么画的，咱们来到东南等轴侧图，在这里我已经 我已经画了几个立方体，画了几个立方体的目的是为了大家给大家演示画球体的几种方法。首先第一种，第一种方法呢，咱们就点一下这个球体，点一下之后他让我们指定 中心点，这个中心点也就是球的一个中心点，咱们可以选择在这个地方点一下，点一下之后他让我们指定半径， 比如我们指定十会车，这时候这一个球体就画出来了一个 直径是二十，半径是十的球体，就画画好了。同样 咱们可以继续在这里再画一个半经十，这样就画好了一个球体，然后咱们点一下球体之后他还有几个命令，咱们继续看球体的第二种画法 是点一下这个球体，他有一个下面一个命令提示，行，命令提示行里有一个三点，咱们现在用三个点来画一个球体， 咱们把这个图旋转一下，假设我们用这三个点， 这里一个点，这里一个点，这里一个点来画一个球体，那么点一下球体，然后点三点，一个点捕捉到这第二个点，用这个捕捉 第三个点，咱们捕捉到这一个立方体的端点，这时候就用这三个点来画出了一个球体，当我们实际操作的时候，或者实际工作环境的时候，可以用到它。 画完三个点之后，他还有一个命令是用两个点来画， 这时候咱们用这里这一个端点跟这一个端点来画点一下球体，然后点两点，这时候咱们选择这两个点，选择这两个点之后， 这一个球体在外侧正好通过这两个点，咱们可以通过这里二维线框来看一下 这个球体正好通过这两个点。 再一个就是相切，点一下球体之后，他有一个切点，切点半径，还有这一个画法， 咱们点一下寻找第一个切点，咱们点一下这个切点，切点半径，然后咱们是寻找第一个切点， 点一下球体，点一下切点，切点半径，第一个切点在这，第二个切点在这，然后这时候我们输入半径，输入五十， 这时候我们来观察一下这一个球体是于两，这两个刚才咱 们选的选的边线是相切的，这就是画球体的一个三种方法吧，三种方法，如果大家喜欢的话，可以给我点赞或者关注一下，谢谢大家。
227正源
01:50查看AI文稿AI文稿学会这十二个三维绘图指令，让你秒变 cd 高手！一、面域输入快捷键 r、 e、 g 空格，选择图形空格确定，即可完成面域。二、长方体输入 b、 o、 x 空格，指定第一点，指定第二点，再指定长方体的高度，可以完成长方体的绘制。 三、球体输入 s、 p、 h 空格，指定中心点，再指定球体的半径，可以创建球体。四、圆柱体输入 c、 y、 l 空格，指定底面中心点，指定底面半径，再指定圆柱体的高度，可以创建圆柱体。 五、圆锥体输入快捷指令 c、 o、 n、 e 空格，指定底面中心点，指定底面半径，再指定圆锥体的高度，可以快速创建圆锥体。六、圆环体输入 t、 o、 r 空格，指定中心点，再指定半径，再输入圆环体的半径，可以快速创建圆环体。 七、扫略，输入 s、 w 空格，先选择扫略对象，空格确定，再选择要扫略的路径，可以快速完成扫略。八、旋转，输入 r、 e、 v 空格，先选择要旋转的对象，空格确定，再指定我们的旋转轴，再输入旋转角度，比如一百八，空格确定，就可以快速形成实体的旋转。 九、差级输入指令 seo 空格，先选择要保留的实体空格确定，再选择要减去的实体，空格确定，可以快速完成打孔效果。十、放样，输入 l、 o、 f、 t 空格，依 次选择横截面空格确定，再输入设置 s 空格，把这里的横截面取现，我们选择直纹，点击确定选项，这样就可以完成放样效果。十一、拉伸，输入 e、 x、 t 空格，选择图形空格确定，给它指定拉伸高度。 十二、圆角，输入 f 空格，选择要圆角的对象，再输入圆角半径二十空格，再次敲空格结束，就可以快速完成这样的一个圆角效果。这十二种三维建模指令，你都学会了吗？
2528CAD校长
03:11查看AI文稿AI文稿光看不练，一切白费。今天我们一起来练习这样一个简单的图形。我们先来绘制一个矩形， 输入长四十四，按 tab 键输入宽三十四，下面画矩形中心线，命令行，输入 z x 空格，选择矩形， 输入 f 命令到圆角，因为矩形是多段线，可以一次性到四个圆角，输入二空格，输入半径三空格。这里我们选择多段线，输入 p 空格， 选择矩形，一次性就到了四个圆角了。接下来我们先画出一个圆，然后镜像成四个，选中矩形，用 x 命令打散，使用偏移命令 o 做出圆心的辅助线，先选中这条边线，用 o 命令偏移七， 这条线也偏移七， 使用 c 命令。在焦点处画半径为三的圆， 删除辅助线， 选中圆，输入 m i 命令空格，选择这条中心线作为镜像线，不删除圆对象，选择这两个圆，再镜像一次。 图形绘质。好了，下面我们来标注，输入智能标注定命令空格，再按一次鼠标右键切换到选两点模式，捕捉相应点来标注， 这里捕捉两个圆心来标注。 上面也是一样的标注方法， 重复智能标注，选择这个圆弧，选择这种形式。此时输入 s 命令空格，可以切换风格， 选择这种折弯的风格，如果希望以后默认这种风格，可以勾选此项 四个圆。再做一下中心线，输入 z x 空格，分别选择四个圆， 至此这个图就画好了。关注我，和我一起练习起来吧！
370PCCAD_Free

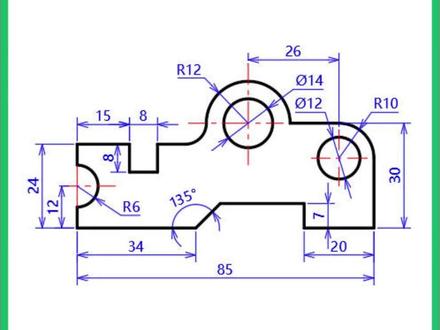

02:01查看AI文稿AI文稿如何画这个图？ l 空格，随意指定一点。八空格，八空格，八空格，十五空格，二十四空格，八十五空格， 三十空格，单机空格，空格激活端点三十四空格，删除小于号。四十五空格， 单机空格，空格激活端点二十空格、七空格， 捕捉焦点空格 f 空格、二空格，十空格，选择对象，选择对象。 c 空格，捕捉圆心六空格空格，捕捉中点空格 空格 t、 k 空格，捕捉圆心二十六空格，十空格，空格、七空格。 a 空格。 c 空格，捕捉圆心 十二空格单机。 l 空格，捕捉端点，激活端点，找到焦点空格。 c 空格。 t 空格，捕捉切点，捕捉切点， 捕捉端点，捕捉端点 t r 空格，剪掉不要的部分 空格完成。大家好，学习 cad 可以 加入我的专属会员，开通一个月的专属会员， 学习八门精品课程。
01:19查看AI文稿AI文稿这个图你会画吗？一分钟教会你！首先用直线画长度一百四十的线， 再继续用直线捕捉端点，往右追踪六十空格，下来二十 m i 空格，选择对向空格，捕捉端点，往右追踪时空格镜像到右边来，输入 f 空格，输入 m 空格，点击两条线，进行圆角 m i 空格，选择对向空格， 以这条线的终点进行到下边来输入这一空格，选择图形，合并多段线，选择图形，输入 o 空格。偏移距离二十空格往内部偏移，输， 输入 l 旋转，选择对向空格，输入 mrp 空格，点击这个端点和这个端点，再数一个 c 空格，输入角度九十度空格，最后 tn 空格两次参考图形进行修建。 那么这个图我们就绘制出来了，你学会了吗？
180柳哥CAD

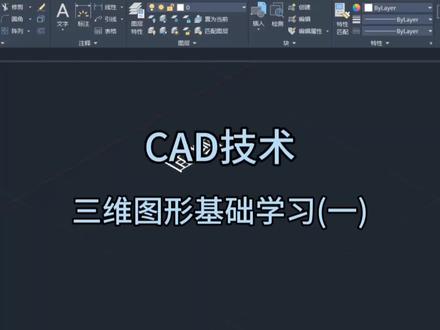

01:48查看AI文稿AI文稿今天我们讲讲三维画图的基础知识，首先掌握几个快捷键，让你能够快速上手。先画一个矩形，长度为十，宽度为十 面域，输入二 e g 空格，选中矩形空格球体，输入 sph 空格， 点击人一点，拖动鼠标，输入一个半径五空格圆柱体，输入 c、 y、 l 空格， 点击人一点，输入一个底面半径五，鼠标再向上移动，输入一个高度三圆锥体，输入 c o、 n e 空格， 点击人一点，输入底面半径五，向上拖动鼠标，输入高度五长方体，输入 b o x 空格，拖动鼠标，画一个底面空格，向上拖动鼠标，输入高度五空格 多段体，输入 p、 o、 l y s 空格任意一处，点击拖动鼠标，再点击另一个方向，拖动鼠标，再点击变方向。最后空格 圆环体，输入 p、 o、 r 空格， 画一个圆，再向内移动鼠标输入圆环 b 后一空格。今天这几个三维图画法分享到这里，下期继续分享。
170金桥通鉴
02:00查看AI文稿AI文稿这节课呢，我们来学习一下 c 例当中多段线的一个使用方法。首先打开我们的 c 例啊，哦，我们也是先去找到这个多段线，它的一个图标，那么在我们的电脑左边， 在构造线的下方，在构造线的下方，这个是我们的多段线，它是一个二维的多段线啊， 然后呢它主要是作为单个在平面上画这种线条啊，主要的作用呢，就它和线的区别是它是一个连续的线， 而且呢可以创建直线，也可以创建圆弧，也可以创建两者结合这种操作。好，那接下来我们来试一下啊。好，首先我们点击这个图标，点击一下，然后就可以在这个桌面上去点击空白处了。 ok， 这个是咱们的多段线啊， 那么也可以在上方绘图，这里上方绘图栏找到我们的这个，找到我们的这个多段线也可以，这两发都行，那么老师呢，用咱们的快键的方法啊， 好，那么他的快键指令呢是 p l， 那 么我们直接竖电脑键盘的 p l， 然后空格 好看一下，提示他说指定起点，那么我们只需要点屏幕就可以了啊，的时候呢，咱们可以把咱们的极洲追踪 f 十给打开啊， 来 p l 空格点击屏幕，大家会看到啊，现在的话呢，我们就可以啊去画了，对不对？上下左右包括斜着都是可以的啊。 好了，那么现在空格结束，大家来看一下啊，我点击一下它，它是一个连续的线，它和咱们 l 空格直接画的线是不同的啊，比如说我用 l 空格画线对不对？我同样是画一个类似它的线啊， 那么大家看一下用 l 画的线条呢？它是一个啊，分散的啊，那这样的话呢？是一个整体，这个是咱们那个。
10CAD小白教程

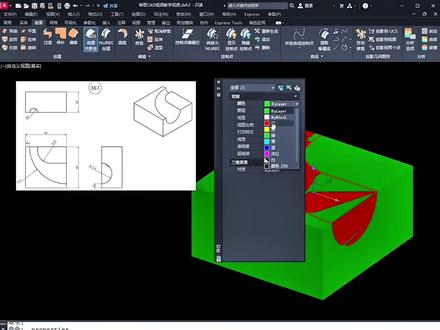

03:39查看AI文稿AI文稿cad 三维建模，我们来看这个模型该怎么画，我们打上矩形指令 r、 e、 c 空格，绘制成五十乘五十的矩形，输入圆弧指令 a 空格，指定起点，捕捉端点，往右追踪。五确定， 鼠标右键选择端点，再捕捉这个端点，往上追踪五确定，再次鼠标右键选择半径， 输入半径四十五空格，其用直线指令 l 空格捕捉端点，往右追踪时，确定摇垂线， 再捕捉这个端点，往上追踪二十五确定作水平线圆角 f 空格， r 空格，半径十五空格。第二，这两条线对它们进行圆角，接下来输入 j 空格，把这两段合并成多段线。 c 空格，鼠标右键选择两点画圆，这个端点连接这个端点，继续选择两点画圆，这个端点连接这个端点。 tr 空格两次，把这里修剪掉，这里也去修剪。按住 shift 键和鼠标滚轮转换到三维空间， 输入三维旋转三 d、 r 确定，选择这段圆弧空格，指定基点，选择这个端点，选择绿色旋转轴，旋转负的九十度， 再敲空格旋转这段圆弧，以这里为基点，选择红色旋转轴，旋转角度负的九十度。 旋转好以后，这里呢用直线让它封闭起来，这里也直线封闭起来， 把试图样式切换到真实 r、 e、 g 空格，对这两个圆弧面域 输入放样的快捷键 loft 确定， 选择这个横界面，再选择这个横界面确定， 鼠标右键选择导向，选择这条曲线，再选择这条曲线空格确定，这样我们就给它做好了，做好后我们选中这个实体，它有网格，说明它是一个曲面， 怎么把它转换为实体呢？在曲面工具里面选择造型框，选这个实体空格，确定这时候没有曲面了，它已经是一个实体了，输入三维拉伸 e x t， 确定拉伸这个矩形 往下拉伸二十五 方向反了，我们要给一个负的二十五， 这个呢，我们给它换个颜色，换个红色吧，输入叉级指令 s u 确定，选择长方体，确定， 再选择红色的这个实体。去到 那么这个模型呢？我们就给它做出来了， 主要练习三维放养命令，你学会了吗？
150柳哥CAD
01:04查看AI文稿AI文稿向下他也是使，但是要注意他不能左右啊，他只能同方向啊，左右知道吧？比如说给大家再演示过一个，我是斜着的，那我想想他的方向是什么样的，他能够这样子这样子吗？不行对吧？他只能把只能往这样子了，对不对？看 o 填一填一个，比如我现在填一个大一点的时候填个十五，不是说点对象向上就是十五，对吧？你要多个，你就这样子点呗。好吧，甚至于可以干嘛？你在点的时候秘密栏这里有个词叫什么叫多个啊？您输一个多少啊？输一个五 对不对？那就更多了呗，能看到了吧？哎 o 不 ok， 你 看四十五六十对吧，你一直点都可以，没有任何问题， ok 吧，反正就看你们自己的需要了哈。好吧，这太太太多了，我把它删掉。 哇，就这里演示多一个啊， o p e 十五向下，对吧？向上， ok 吧？好，那接下来画一个圆，对不对？好，我们还是一样的，你看。
12吴帅CAD

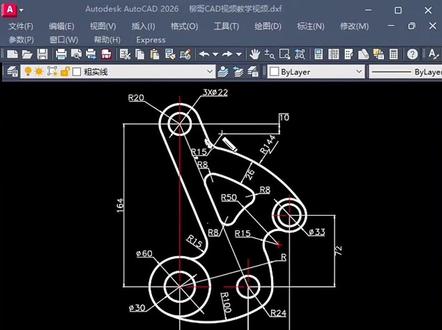

03:18查看AI文稿AI文稿c i、 d 每日一练，今天我们看这个图该怎么画？首先我们先把这四个圆心给它定位出来，我们可以输入多段线的指令， p l 空格， 下来一百六十四空格，然后再过来六八空格，再上去七十二空格，再过来四十一空格，再空格确定， 输入圆指令 c 空格，在这个端点上绘制两个同心圆，直径三十和直径六十。在这个端点上绘制两个同心圆，半径二十四和直径二十二， 这里直径二十二，直径三十三，这里直径二十二。最后辅助线删掉，这里用直线连接这两个圆心。 接下来我们再绘制自带圆弧，半径一百的，输入 c 空格， t 空格相切，这个圆切点尽量往左边点，这个圆的切点我们尽量往右边点，再输入半径一百空格确定， 最后 tr 修剪一下，然后我们再做这段圆弧，告诉我们一个尺寸， rr 就是半径的意思，但是半径多少呢？没有注明，不过没关系，因为他告诉我们两个条件， 第一个条件呢是跟这个是同心圆，第二个呢，跟这段圆弧相切，所以这个半径有没有已经不重要了。输入圆弧 a 空格，鼠标右键选择圆心，点击这个圆心起点，点向线点拉出一段圆弧，最后通过 o 偏移二十， 这条线往两边偏移二十，我们可以把这条线拉短一点，最后输入 f 空格，点这两条线进行圆角，这里两个圆角半径都是十五的，输 f 空格，而空格半径设置十五点，这个圆 和这条线进行圆角敲空格，重复圆角，这个半径十五的圆弧该怎么画？ 他的圆心在这里垂直距离时，所以利用直线捕捉圆心，往下追踪时空格做一条辅助线，他的圆心在这条线上同时跟这条线相切，所以把这条线偏移十五距离， 那么这个焦点就是他的圆心点。最后辅助线删掉 tr 修剪一下，再绘制这段圆弧，半径一百四十四，同样的用镶嵌 切半径来做 c 空格， t 空格切点尽量往左上角点，这个切点尽量往右下角点，再输入半径一百四十四。 最后呢 t r 修剪一下，这里，修剪掉这里呢也是修剪掉再做内部，内部这段圆弧往内偏移二十六， 这段圆弧半径五十，跟这个是同心圆 a 空格，鼠标右键选择圆心，点击这个圆心起点，放在这个位置，输入半径，拉出一段圆弧，这三段圆角半径八的 f 空格， r 空格，半径八空格，再输入一个 m 空格进行圆角，那么这个图我们就给他绘制出来了，你学会了吗？
287柳哥CAD

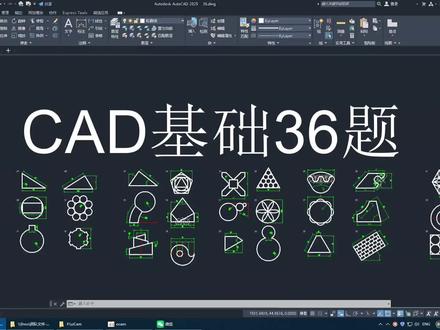

02:02查看AI文稿AI文稿c、 a、 d 新手必练三十六题，今天我们看到第二十六题，这个图形，嗯，难到了很多新手哈，其实也不难，我们一步步的给大家讲解，好吧，先画底下一条已知条件六十五， 然后我们再画上面，把下面这条往上偏移五十 o 五十， 再到左下角画一个圆，半径为六十六，然后我们再过圆心和上面的交点连线，再往右边画一段五十五长度水平线， 再连回来，连到我们这一个点处。好，然后删掉这些多余线，这样一个外形，一个四边形我们画出来，然后我们现在要把这个四边是右边这个边呢？分段等分， div 等分三份， 然后我们开始使用 p l 命令画多端线，先给一点输入 a， 再输入 r 十二，关掉正交往上拉， 然后我们再再输 r 十二， 再按住 ctrl 键到对面去了，再输入 r 十二拿过来。嗯，画完了就这样 啊，这一个案例重点就是这个多断线的方法是精髓不分啊，大家还有没有其他的方法？
100东莞华程职校CAD程老师

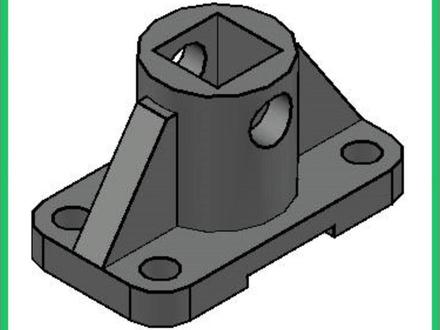

04:14查看AI文稿AI文稿如何画这个图？ r e c 空格，随意指定一点。一百六十逗号。九十空格， f 空格， r 空格，十八空格， p 空格，选择对象 c 空格，捕捉圆心九空格 l 空格， 激活钟点。二十七空格，捕捉焦点空格 m i 空格，选择对象空格，捕捉钟点。 单机空格，空格，选择对象空格，捕捉钟点，单机空格 c 空格， 捕捉几何中心十三空格，空格， ant 空格，三十五空格， p o l 空格，四空格，捕捉圆心空格。二十空格 l 空格 t k 空格， 捕捉圆心四十空格九空格，空格，捕捉焦点空格。按住 shift 键，按住鼠标的滚轮，切换到三维视角。 m 空格，选择对象空格，随意指定一点，沿着 z 轴方向。七十二空格，空格，选择对象空格，随意指定一点。六十空格， l 空格， 激活中点，沿着这个方向九空格，捕捉端点，空格，捕捉端点， 激活端点，找到焦点再捕捉端点，空格，记空格，选择对象 空格。 p r e s 空格，选择这个区域。 m 空格，再选择这个区域空格。往下十八空格，空格，选择这个区域往下十二空格， 选择这个对象。十八空格，选择这个对象。七十二空格，空格 vs 空格 e 空格 m i 空格，选择对象空格， 捕捉圆心，捕捉象限点，空格 u n i 空格，全部选择空格。 p r e s 空格，选择这个区域捕捉端点， 再选择这个区域。五十空格，空格 c 空格，捕捉象限点。十三空格，三二空格，选择对象空格，选择红色的轴， 把它转起来。 m 空格，随意指定一点往下二十空格 e x t 空格，选择对象空格。单机 s u 空格，选择对象空格，选择对象空格。 ctrl a 全部选择，按住 shift 选择三维实体，松开 shift e 空格，删除二维轮廓杠 v 空格， s w 空格 完成。大家好，学习 cad 可以 加入我的专属会员，开通一个月的专属会员， 学习八门精品课程。

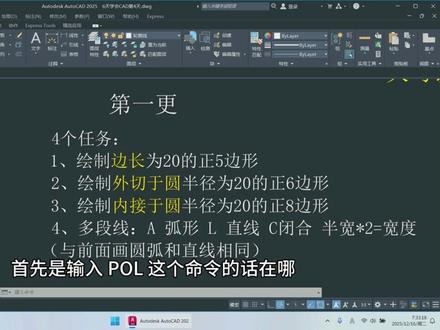

03:43查看AI文稿AI文稿今天我们分享六天学会 cad， 今天呢是第四天，那我们我们来看一下，今天涉及到四个命令啊，多边形、 p、 o、 l， 多段线、 p、 l 图案填充 h 面域、 r、 e、 g， 也就是这四个命令，这四个命令都与封闭图形有关，一般形成封闭的曲线，所以我们在这来做一下啊。现在呢是第一，更有四个任务， 第一个任务是会指边长为二十的正多边形，这是五边形，那么我们首先首先是输入 pl 这个命令的话，在哪？在这个地方啊，这里有个小箭头，容易被忽略。好，那我们就可以直接输入命令，先把大写锁定，先把它锁起来， 然后 pl， 然后输入侧面数，它指的是边数，所以第一个它是五边形，所以我们输入五，然后他问你指定中心点还是边长？ 由于我们这第一个是边长为二十，所以我们首先输入个 e 啊，输入一个 e， 然后指定第一个端点，指定另外一个，因为我们有长度，所以我们这输入二十，这个摆放的角度你可以调啊，可以这样，可以这样，这个你自己调，那我们就放成这个样子，二十，好，这是第一个。第二个是会至外切于圆，半径为二十的正六边形，那我们还是来 pl， 然后输入边数，由于是六边，所以我们就输入六，然后六，在这个地方点，这个中心点，下面有提示啊，中心点点一下， 然后是外切于圆，也就是什么点这一个好，这个地方我们可以看看到是我们这个多边形，它在里面有一个圆，也就是多边形在外面，所以叫外切于圆啊，而且是相切，切在哪？切到这个边的中间，所以这个是啊，好，我们二十。第三个是汇聚内接于圆，半径为二十的正八边形。好， p o l。 输入边数八，注意八，然后中心点，然后选择内切于圆，当然你可以输，也可以在这点啊，我可以输入 i， 然后我们这个地方的话，哎，说二十可以看到我们这个线 他是跟他的顶点连起来的，注意啊，是跟顶点，而我们这个地方呢，是跟他的边在中间连起来的，这个半径大家注意一下啊，这二十。额，我们这个地方输下去的话，他会把它摆正。注意下，你输一下你就知道了，他会把它摆正啊，也就是有边是水平的，如果我们不让他放正，那我们再来会制一下 p o l 还是八边还是中心点， 内接于圆是吧？内接于圆，假如我这放成这个样子，那我们在这个方面它有提示，这个地方我们看不见啊，这个地方我们注意一下，这个地方还有提示是二十，然后有个九十度，你按照这种方式输入就可以了。好，我们输入这个二十，然后输入一个小于符号，注意啊，小于符号这个要在英文状态 或大写锁定的情况下才能输进去，然后输入一个九十，这个时候我们这个顶点呢，它就在最上面，而我们这个输进去的话，那么它是平着摆放的。好，第四个是多段线。好，我们多段线的话，我们前面已经用过了，它的快捷键是 p l， 这两个少一个，少一个 o， 是 吧？好，我们 p l 这里面指定第一个起点， 然后它可以指定宽度，注意可以指定宽度，可以指定半宽，半宽和宽度是什么关系呢？半宽的两倍就是宽度，还可以什么直线或圆弧进行转换， 对于这个长度就没有什么作用了啊，长度就没有什么作用。好，我们首先输入一个宽度，比如说我们来个二十，很宽了啊，这个地方只是起点宽度，还有端点的宽度啊，注意，我们再来个二十，要输两次，然后我们在这输入长度，比如我们来个六十， 这样我们就能画了一条直线，而且是有宽度的直线，然后我们把它切换到圆弧，输入 a， 这段 a。 好， 假如这里面输入圆弧的方式来，跟我们前面的十一种方式是一样的，这个你要选择这个我们可以什么？可以直接在这直接输入这个长度，形成一个一百八十度的就行了，这个地方我们直接输入这个长度，输入 八十吧，输八十，这样我们要换回来，那仍然是输流啊，输 l 看一下，然后我们再输一个八十回来， 然后我们可以让它闭合。啊，可以让它闭合。闭合是什么呢？闭合是 c。 好， 我这没有计算好啊，没有计算好。好，这个就是我们这一个多段线。好，这一根的话我们就讲到这，谢谢关注收藏。
27遥遥领先
