我们一起看程序对应的接线图, 这里是 s 七两百 smart plc, 上面的是输出端口 e m 公共端 i 零点四、 i 零点五、 i 零点六,前面还有 i 零点零几个端口,这里已经把它省略。 下面的是输出端口 q 零点零、 q 零点一、 q 零点二、二 l 加和二 m 公共端。我们先看 i 零点四常开触点, 对应实物上的就是这个绿色的按钮,红色的是停止按钮。 我们看一下它的接线图,上面的是二十四伏的电源正极和负极。 首先把二十四伏的正极接到按钮开关 sbe, 从 sbe 出来之后,接到 i 零点四端口, 电流就从二十四伏电源正极经过开关,然后进入二零点四端口,然后经过 plc 内部,从 em 公共端口流出, 然后再流回去电源的负极,那 p l c, 它就可以接收到 i 零点四端 口的信号,程序上的 i 零点四它就会接通。 二零点五是停止按钮,接的是长臂触电,所以这一个长开触电在 plc 上电之后,上电运行之后,他就会接通。 i 零点五端口的接线跟 i 零点四是相同。把二十四伏电源 先接入 s b 二按钮的长臂触点,从长臂触点出来之后接到 i 零点五端口, i 零点五端口它也是跟 e m 公共端口是连接,那么电 流又会流回去开关电源的负极。由于我们的 s b 二按钮接的是长臂触点, 所以程序上的 停止按钮 i 零点五 ps 运行之后,它就会接通。 i 零点六端口,它也是 ps 运行之后它就会接通。 因为我们这里用的是热继电器的九五和九六两个端子,这两个端子是 nc, 他是长臂触点,按零点六 ps 运行,他也会接通这一个触点。接, 当我们按一下 i 零点四之后,那么电机 q 零点零就会接通。热继电器的接线也是一样,把二十四伏先接到九五端子,从九六端子出来以后,接到 i 零点六端口, 而零点六端口跟 e m 公共端口它也是连接,那么电流也会回去开关电源的负极。我们这里有输出端口 q 零点零, 我们看一下输出端口的接线,输出端口的二 l 加是接入二十四伏 正极, 进入二 l 加端口,然后经过它内部的电路接通 q 零点零端口,电流就会从 q 零点零输出, 然后放,然后进入中间继电器的十四号角是正极,然后从十三号角负极流出,流出来以后从这条线路回去二十四伏的负极, 同时把负极接入二 m 公共端口,那么 k a 一中间继电器,它就可以接通它这里多出来的二 m 端口,我们要把负极 接入给他,那么其他输出端口的接线也是一样,电流从 q 零点一端口输出,然后你这里接入线圈, 线圈出来以后接回去电源的负极, 二十四伏的负极,它的输入和输出接线都是比较简单。
粉丝7.3万获赞18.9万

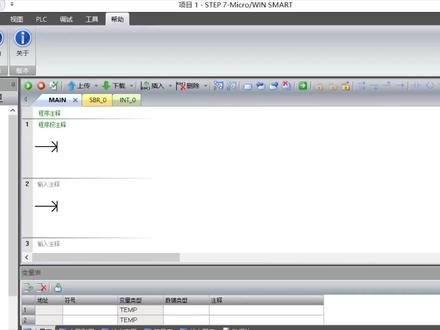

我们打开 s 七两百 smar 的编程软件,点击帮助,再点击帮助这里的问号,就可以打开 s 七两百 smarbic 的编程手册。 我们看一下梯形图里面触点的关系,点击程序指令, 点击未逻辑,未逻辑输入视力,我们点击,我们看一下这边触点与触点之间的关系。 首先这里的 i 零点零和 i 零点一是两个触点,他们之间是串联的关系,串联就是两个触点 都需要接通后面的输出端口 q 零点零它才能接通, 这两个触点之间它就是串联的关系,两个条件都要接通以后,后面的输出端口才能接通,它就是串联的关系。 那么下面的这一条回路 q 零点一它和 i 零点零和 i 零点一也是算连的关系, 我们看到这里多了一个 m o t 数点, m o t 的作用是取反, i 零点零和 i 零点一 都接通了以后,这条线路它就接通,由于它的作用是取反,那么后面的这段线路它就是断开的状态, 那么 q 零点一它就是不能接通,所以这里的 q 零点零和 q 零点一的状态就是相反, 就是指 i 零点零和 i 零点一都接通了以后, q 零点零是接通, q 零点一是断开。 因为前面有 m o t 取反指令,在这个指令后面的线路里,它是断开的状态,所以 q 零点 一不能接通。如果没有这个 m o t 指令,那么 i 零点零和 i 零点一接通了以后, q 零点零和 q 零点一都接通,多个条件同时接通 输出端口才能接通,它就是串联的关系。 我们再看下面的是并联的关系, i 零点二如果接通,那么 q 零点二它就可以接通。下面的 i 零点 三单独接通,上面的 i 零点二不接通, 这条线路也是接通, q 零点二它也可以接通。如果下面还有多一个常开触点, i 零点四, 那么 i 零点四如果接通, q 零点二也可以接通。这三个条件任意一个接通输出端口, q 零点二都可以接通,那么他们之间就是并联的关系, 任意一个条件接通,输出端口就接通,他们直接就是并联的关系。我们再看这边, 既有串联也有并联,首先挨零点零接通,挨零点一接通,这两个触点之间他们是串联的关系,后面的 q 零点零他就可以接通, 那么下面的三个触点, m 零点零接通, m 零点一接通, m 零点二接通,他们之间是串联的关系, 那么后面的 q 零点零它也可以接通。那么对于 上面的两个触点和下面的 m 零点零,零点一,零点二三个触点,这两个快之间他们是 并联。对于触点之间, i 零点零, i 零点一,它们之间是串联关系,下面的这三个 m 触点也是串联的关系, 这种就是串联和并联同时存在的 t 型图。 我们再看一下魏罗集的输出视力, i 零点零一个触点接通以后,下面可以输出三个结果, q 零点零接通, q 零点一接通, v 零点一也接通,那么 v 零点零它就等于一 一个触点接通多个结果。另外下面的 i 零点零接通,它触发的是一个指令, set 指令, 这个指令是字位,他接通了以后,输出的端口他就会一直接通, 下面是你的 i 零点三, i 零点四,这两个触点之间是串联的关系,当他们接通 接通的是一个指令,也是晒指令, i 零点三和 i 零点五他们之间也是 是串联的关系,那么当他们接通了以后是复位指令 r s t。 这条指令和下面的这条线路, 他们之间输出的是不同的指令, 一条是 set, 一条是 r s t。

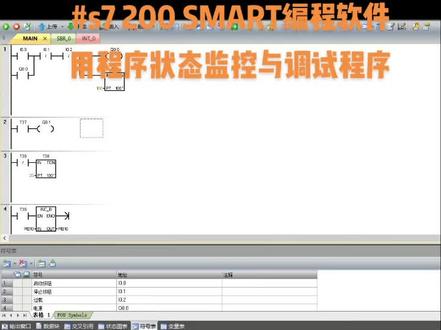

大家好,本视频我们来介绍用程序状态监控与调试程序。自然机与 plc 之间成功的建立起通讯连接以后呢,将程序下载到 plc, 下载以后就可以使用编程软件的监视和调试功能了, 可以用程序编辑器的程序状态状态图表中的表格和状态图表中的趋势。视图中的曲线显示 plc 中数据的当前值,或者将数据值写入或强制到 plc 的变量中去。 首先介绍梯形图的程序状态监控,使用梯形图的程序状态监控,可以形象直观的看到梯形图中触点线圈的状态和定时记当前指的变化情况。在程序边 机器中打开要监控的主程序,这里是主程序单机工具。蓝上程序状态按钮,开始启用程序状态监控,如果出现时间戳不匹配的对话框,单机比较按钮,如果显示已通过,单机继续按钮 启用程序状态监控。在若模式启移动程序状态功能以后,将用颜色显示出梯形图中各远间的状态。 左边的垂直电源线与他相连的水平导线变为深蓝色,表示他们带电。如果触点与线圈处于接通状态,他们中间会出现深蓝色的方块, 这两个是长臂触电,现在他们是接通的。梯形图中的电流呢,称为能流,有能流流过的大 表现是用深蓝色表示,灰色表示无能流。定时器和计数器的方框是绿色的时候,表示他们包含有效的数据。开始监控, 各输入点均为 of 状态。 t 型图中按零点零的长开触点断开,按零点一和按零点二的长 b 触点闭合。 q, 零点零的线圈断点,用接在端子 i 零点零的小开关来模拟启动按钮信号,将开关接通以后马上断开这个触点,接通以后马上又断开了。 t 型图中 q 零点零的线圈通电, t 三七开始定时,定时记方框上面的 t 一三七的当前值不断的变化,当前值大于等于预设值一百的时候,也就是十秒的时候, 继续图中的 t 三七的长开触点会接通, q 零点一呢的线圈就会通电,用接在端子 i 零点一上的小开关模拟停止按钮信号。 t 型图中 i 零点一的长臂触点断开以后,再接通 q 零点零和 q 零点一的线圈断点, t 三七被复位停止定时,他们的当前值会被清零。辛苦大家给我点个关注吧,谢谢观看!

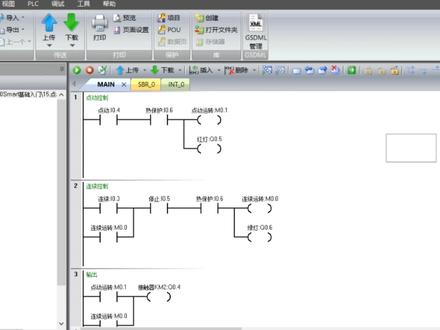

我们一起来学习电动机点动已连续运转的控制程序,这里有三段程序,第一段是点动控制,第二段是连续控制,第三段是输出, 输出端口是 q 零点四,这个端口主要是驱动电动机, q 零点五点亮红色的指示灯, q 零点六点亮绿色的指示灯。 我们切换到后面的视频,看一下程序的动作过程。 plc 上电运行以后,长臂触点就会接通, i 零点五和 i 零点六都是长臂触点,上面的也是 i 零点六,这边也是 i 零点六,零点六输入端口连接的就是九五九六端口,这里的是 m c 长臂触点,那么当 plc 上电运行以后, i 零点六端口就会接通, i 零点五端口连接的是红色的停止按钮,这个按钮用的是长臂触点,所以 i 零点五端口也是在 p l c 上电运行之后,马上就会接通。 所以我们在 plc 上电运行以后,你使用了监视功能,那么就会看到这三个触点,它就是接通 蓝蓝色的方块表示触点接通, 然后我们按一下 i 零点四点动按钮,点动按钮就是上面的绿色的按钮,当按一下它以后, i 零点四端口就会接通, i 零点四端口接通,那么后面的 m 零点一就会接通, q 零点五也会接通,这里的 m 零点一它就会启动,下面的 m 零点一闪开触点, 然后 q 零点四就会接通,那么电动机就会运转。我们注意看, 现在按下 i 零点四,我们看到 m 零点一接通, q 零点五接通,下面的 q 零点四就会输出, 那么当这一个触点断开, m 零点一会断开, q 零点五也会断开,下面的 q 零点四也会断开,我们注意看 松开 i 零点四按钮,我们可以看到 这里的触点断开,下面的触点也断开,因为 i 零点四它是一个点动控制,所以它按下去以后, q 零点四可以接通, 松开以后, q 零点四会断开,同时 q 零点五也是按下去接通,松开它就断开,这里的是点动控制, 然后我们看下面的连续控制按钮是 i 零点三,当它接通以后, 这两个触点是接通,那么后面的 m 零点零就会接通, q 零点六会接通, 绿色的指示灯就会亮起。 m 零点零接通了以后,它对应的常开触点 接通,那么后面的 q 零点四接通,电动机就会运转, 同时这里的 m 零点四常开触点就会接通,那么这里就形成了另外一条通路。 当我们松开 i 零点三端口以后,由于这条线路 持续接通,所以 m 零点零它就继续接通,下面的 m 零点零常开触点它也是接通,那么 q 零点四就会持续接通,所以电动机就会一直运转。 我们再看按下 i 零点三,按下去以后, m 零点零接通,这里的是线圈, 它对应的常开触点接通,所以这条回路它是接通,那么当我们断开 i 零点三,由于这条线路接通,所以它就持续接通, q 零点六也是持续接通,那么它下面的 m 零点零敞开触点接通,那么 q 零点四就会持续接通,电动机持续运转,那么我们要切断这条电路,这样按一下停止按钮,哎,零点五这个触点断开了以后, m 零点零就会断开, q 零点六也会断开,下面的 m 零点四触点它也断开 牌就会把原先接通的这条线路给切断, 那么最终 q 零点四就会断开,我们再看 按下 i 零点五,刚才我们看到 i 零点五断开,这个触点断开了一会, 那么这条线路在这个位置切断,所以这里会切断,这里会切断, 所有的都会切断。当我们松开 i 零点五按钮以后,由于它是长臂触点,所以这里又会接通。啊,这里的程序就是点动控制,连续控制。

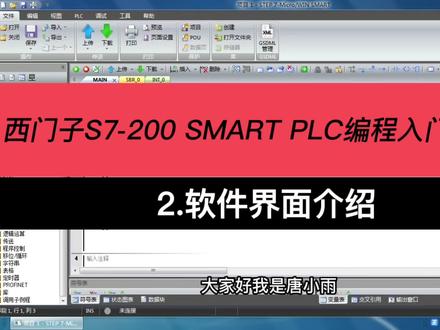

大家好,我是唐小雨,专注分享公控知识,建议全屏观看。那么这一节我们认识一下两百 smart 编程软件的界面啊,那么这个编程软件全名叫什么呢?它叫 stepchi microwing smart 就上面这个。 那这个界面呢,是由几大部分组成的?首先我们看上面这块啊,上面这块是菜单栏,西门子已经给我们分好了七大块, 文件菜单、编辑菜单、仕途菜单、 prc 菜单、调试菜单、工具菜单以及帮助菜单。 每个菜单下面呢都有很多子功能, 具体的功能呢我们这节先不讲, 然后左边这块呢是项目数,那项目数是由两部分组成的,一个是项目,还有一个是指定, 那都可以都可以点开啊,也可以都可以收起来,项目里面呢包含的是所有项目相关的一些数据,然后指令里面包含的是所有我们可以用到的所有的指令。 然后中间这块最大这块区域哈,就是边镇区域,我们所有的程序都写在里面。那再往下看啊, 中间偏下这块是组建区, 现在看到的还是比较小的哈,但它实际上可以的往上调整的哈,我们按住鼠标把它往上拉, 里面包含符号表、状态图表、数据快,这左边的,这右边的是包含变量表、交叉引用和输出窗口,具体功能呢我们之后再说,那我们来缩回去, 然后最底下这个呢是状态栏指示,它里面可以指示呃 prc 的连接状态以及缩放这个编程区域的。 那我们再说一下,如果这个组件呢,被我们不小心关闭了,那怎么办哈,那我们先把它拉上来,然后把它关闭关掉, 在这个时候我们要用到这个组建怎么办呢?我们可以点击试图,然后组建里面有一个 复位,试图我们点击一下,然后等到下次启动这个软件的时候呢, 就会生效,更改就生效了。我们确定我们先把软件关掉,再重新启动一下软件, 让我们看到 这个组建,组建栏又出现了,然后组建栏的位置呢?有人说占的空间比较大,然后我们编程区看上去就比较小,那么材料好吗?那这个时候我们可以根据自己,根据自己的需求哈,可以调整他的位置。 比方说我把这个关掉了,想把符号表调到右边来,那我们就按住鼠标左键拖动,然后他出现四个箭头,我们在这里松开,然后他就跑到右边来了,我们可以调整一下他的那个大小, 那这个时候我们编程区不就大了吗?就四行了哈,看上去舒服一点,那现在我们是不是就可以开始编程了呢?那还不行, 我们还需要有基本的电器常识,以及要了解到 prc 的一些。呃,他的硬件结构,那我们下一节再讲。

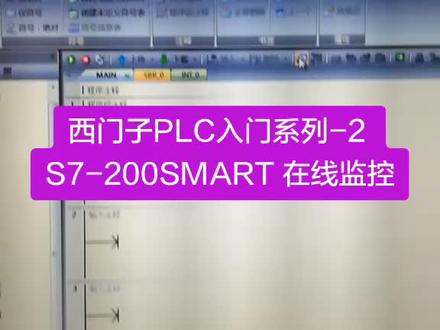

下载好以后点击这个现场监控,二零零二除以二伏,这是一个电机的一个点动,然后点击二零点二,然后发现 q 零零九输出, 然后看看程序的一个状态,说明下载成功。整个操作过程就是这样,硬件软件,然后这里通信。

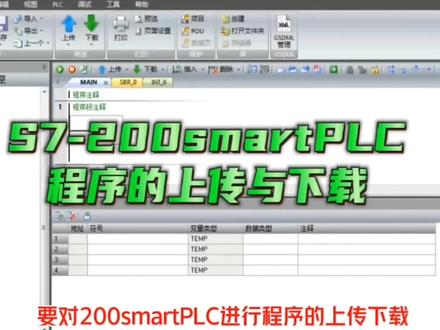

要对两百 smartplc 进行程序的上传下载,首先要进行通讯设置,通讯设置的打开可在左边目录数打开,也可在上面的快捷方式来打开。 打开后这里有一个通讯接口的选择,点开这个三角形可能有多个网络接口的选择,比如有无线网卡,如果有虚拟主机,可能还有虚拟网卡,在这里要选择正确的本地网络接口。有时可能我们自己也不知道使用的是哪个网卡, 我们可以打开电脑的设备管理器,这里有个网络试配器,点开就可以看到使用的网卡。在这点开选择网卡后,他会自动搜索 plcip 地址,或者点下面这个查找 cpu, 稍等片刻,看能否自动搜索到 plc 的 ip 地址,可以看到 再收到 cpu 下面已出现一个 ip 地址,如果这个 ip 地址与电脑的 ip 地址不在同一个网段,那就需要点这个编辑,把 ip 地址修改成为同一个网段。修改好以后再点这个设置,就可以把 ip 地址改好。 如果要查看电脑的 ip 地址,可以打开电脑的网络连接,查看有没有 ip 地址。比如打开这个网络连接属性,里面选择 tcpip 点属性,可以看到这里是自动获取 ip 地址, 就是说我们不知道电脑的 ip 地址是多少,那么我们可以打开电脑的开始菜单,点预行输入 cnd, 再确定,再弹出的窗口,输入命令 apecanfig, 然后回车便可看到电脑的 ip 地址已经默认网, 一般来说 ip 地址的前三位数字相同,就表示处在同一个网段。回到 plc 编程软件,选择 ip 地址,再确定便可连接 plc, 写入一段简单的程序, 点击下载按钮,会弹出下载对话框,下载前会自动对程序进行编译,检查是否有错误,如有错误必须纠正以后才能下载。 下载对话框还有几个选项,根据需要勾选和不勾选,最后选择下载即可把程序下载到 plc, 我们重新打开编程软件,同样再把网络连接上,点击上传程序,再上传对话框,选择需要的选项, 点击上传,便可把 plc 内的程序上传到电脑。以上这些内容就是 plc 程序的上传与下载。

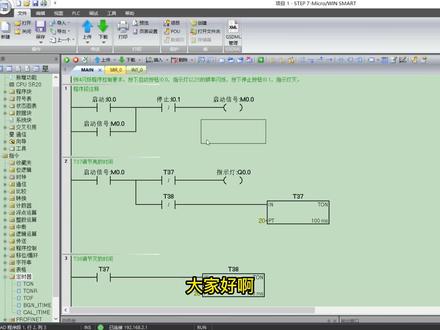

大家好啊,今天咱们看一下第四个,嗯,例子啊。 第四个例子是一个闪烁的程序,他的控制要求是按下启动按钮 i 零点零,指示灯以两秒的频率闪烁,按下停止按钮 i 零点一,指示灯熄灭。 呃,这是这部分嗯,的程序啊,大家看一下。呃,现在这个程序我已经下到 pc 里面了, 咱们监控一下。看一下啊,现在咱们按启动按钮, i 零点零,这个 m 零点零是插到这个启动信号,启动信号过来以后他就 导通,导通,呃,这个 t 三七指示灯亮, t 三七开始计时,呃,两秒后 t 三七断开, t 三七断开的同时,这个 t 三七的辅助触点接通 t 三八。 t 三八,呃,经过两秒延时,再断开这个 t 三七的, 呃,那个运行信号,它实现了,这个间隔是两秒的闪烁。接下来咱看一下这个,呃, p l c 实际的运行情况,现在按一下这个停止按钮啊,马上停止。 现在咱们看一下实际的运行效果啊, 现在咱们按一下 i 零点零。 q 零点零会两秒时间的间隔,亮两秒灭两秒。呃,来回闪烁,现在亮两秒灭两秒, 一直这样往复,现在按下 i 零点一停止再运行,他还是以两秒时间间隔,亮两秒灭两秒, 这就是这个闪烁的程序,按一下 i 零点一停止。

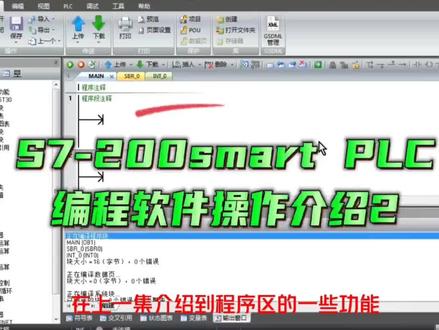

在上一集介绍到程序区的一些功能,我们接着看下面这个窗口,这里有一个名称叫输出窗口,输出窗口是因为我们执行了这个编译以后弹出的一个窗口, 在这个窗口中可以查看程序的大小以及程序的错误等信息。如果在程序中有错误,那么在编译时就会把错误信息显示在这里,并且会提示错误在第几行、第几列,包括数据框里面的错误也都可以在这里面显示。以上是我们的一些界面介绍, 我们重新打开软件看一下。程序打开以后,上面这一部分是快速工具栏,在工具栏里可以打开已有项目,也可以关闭现有的项目,或者保存一个项目,先建一个项目,这个保存快捷键下面还有一个小三角形 说明,这里面还有分菜单,我们点开它看它,这里面还含有保存和另存为,另存为就是把我们编辑的项目存到优盘或电脑的其他地方。这里还有两个导入导出按钮,它的作用是 将我们的程序文件转换成 o w u l 格式,比如用 smart p l c 编写的程序,想要用两百 p l c 软件把它打开,我们就可以使用导出功能, 先把程序导成一个 awul 格式的文件,然后再用两百编程软件的导入功能把它导进去, 这样我们就可以用两百的编程软件打开两百 smart 的 psc 编写的程序,这边是上传,下载有向上镜头和向下箭头形象的表示,程序的上传与下载很好理解。右边这里是项目加密,选择项目 加密就可以对整个项目文件进行密码保护。当要打开这个项目时,就需要输入密码了,这里第一次输入密码,下面再重复输一次密码,然后点确定,这样就对项目文件进行加密了。 比如我们这里输入一个密码,幺二三四五,再重复一次,幺二三四五确定,然后我们就把它保存到桌面,让他默认名字叫项目一。当我们想要打开这个项目一时, 这时就需要输入密码了,输入密码幺二三四五确定,就可以打开了。如果要去掉这个密码,同样也是点击项目锁,然后把这个勾勾去掉,点确定,那么他的密码就清除了,我们再保存一下,重新 打开项目一,这个时候他就不需要密码了,这是对项目的加密。这下面还有一个 puu, puu 就是对我们的程序段进行加密,如果想对某个此程序进行加密, 就可以选择这个子程序,再点击 puu 输入密码,再重复输入密码,然后确定,就可以对这个子程序进行加密了。想给子程序加密,就选择子程序,当然如果要加密主程序,那就选择主程序。这里我们先写一个简单的程序段, 好,现在我们选择 p u u 给它加密,输入幺二三四五确定,这样在这个子程序下面的程序内容已经看不见了,如果想要看到 里面的内容,那就要选择 puu, 输入密码幺二三四五,点击确定,授权确定,这样就可以看到之前输入的内容了。 此程序的前面还有一把密码锁,说明程序还是处于加密状态,是因为得到了密码授权,所以才能够看见。如果想要把这个锁去除,完全解除密码,就要选择 puu, 输入密码幺二三四五,把这个永久删除密码勾上,然后确定 这时前面这把密码锁就已经不见了,说明密码已完全消除。同样的,中断程序也可以进行加密,选择方法是一样的,这下面还有一个数据页加密,同样的可以对我们的数据页枷锁本集就先到这下集,再见。

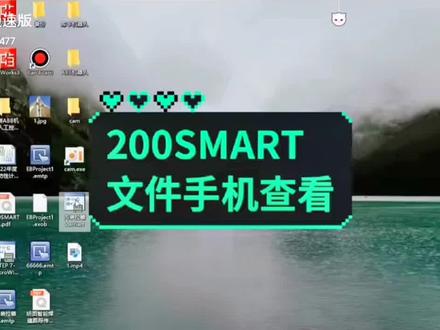

这是一个两百斯马特的一个程序,那么我们知道这个程序如果发送到手机上,手机上没有两百斯马特的软件的话,我们是打不开这个程序的。如果想知道这些程序中一些就说特殊的符号,比如说啊欧点, 他的输入输出是什么含义呢?我们怎么在手机上进行查看呢?可以有两种方式,第一种方式,比如说我打开这个程序,在电脑上打开这个程序, 打开这个斯玛特的后缀的文件之后,我们可以建一个 excel 表格,然后右键建一个 excel 表格, excel 表格,比如说接线符号, 做好这个之后,我们打开这个表格,我们用把这个程序里面的这些接线点复制到这一个表格里面,然后发送到手机上,手机就可以打开进行查看了。 好,打开之后我们打打开这个程序, 打开这个程序之后,我们找到这个符号表,然后找到表格,可以看到 这里有一些注视。手机上我们有手机要查看,我们可以说啊 ctrl 加 a 全选,然后 ctrl 加 c 进行复制,或者右键直接进行复制,复制完了之后我们在 excel 表格中进行粘贴, 右键 粘贴,那么这样的话像 m 点,我们就可以在手机上进行查看了, 然后同样的道理,我们复制系统复制这个二五符号, ctrl 加 a 全选,然后 ctrl 加 c 复制, 然后下方在下方进行粘贴。 还有一种方式,我们手机上 如何查看直接查看这一个程序呢?手机上要想查看这个程序,我们可以这么操作,比如说在这个位置,这个位置有一个打印,我们点击打印,我就说把这个斯巴特文件转化成一个 pdf 的文件,那么这个 pdf 的文件我们知道手机上就可以打开了, 然后确定你看,比如说这个符号表,符号表我们全打印了,打印的内容全给他打印好,然后确定 我没有连接打印机,没有连接打印机的话,他会显示一个 pdf 文件,就说我这个刚才那个程序,那么这样的话,我这一个程序就可以用手机打开了,好等待,等待他下加载。 没有连接打印机,然后按这个打印功能,他的死马塔文件后缀就会出现一个 pdf 的文件,看这个文件,那么我把这个文件发送到手机上,比如说手机微信上,用手机的 wps 就可以打开 看,就是这种格式,那么我通过这种格式我们就可以手机上查看,查看他的程序,还有这些包括这些符号地址,还有注视,这样手机上就可以查看了,方便我们 没连接电脑或者没有电脑的进行学习排查。

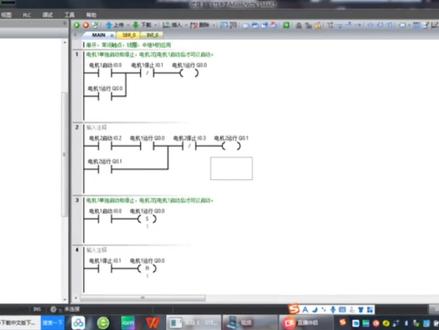

我们今天用两台电机的启动和停止程序来学习西门子二百 spat 这编程软件里边的长开触点、长臂触点线圈和中间继电器 m 的应用。 我们看第一个要求是电机一单独启动和停止,电机二呢,在电机一启动后才可以启动, 这说明电机一和电机二有着连锁关系,当电机一条件满足的时候,电机二才能启动。 首先我们看当我们按下二零点零的时候, q 零点零就会得电,电电电动一得电后,电机一的长按触点给它自锁保持运行。 当我们按下二零点一的时候,电机一就会停止工作。我们再看电机二是怎么启动的,当我们按下二零点二的时候,然后是 如果此时电机一是运行的话,满电动电机一运行,满足第一个条件的话,电机一的敞开就会接通 电机二,电机二就会运行。电机二的常开自锁保持运行。当我们按下二零点三的时候,就会停止电机的工作。 我们再看第二种方法,我们用治胃复位的方法来编写这个要求,当我们按下 按零点零的时候,我们就会智慧电机一是 qq 零点零工作, 当我们按下二零点一的时候,我们就会复位。电机一是电机一停止工作。 我们再看第二点击二是如何工作的。我们同样在点点击二里边程序串联了点击一的敞开触点,只有点击一这个第一个条件满足的时候,点击一运行的时候,当我们按下二零点二, 点击一长哀触点闭合,我们才能置位。点击二是点击二运行,当我们按下二零点三的时候,他就复位点击二, 二是电梯二停止工作。我们再看第二个程序,第二个要求, 我们第二个要求是电机一启动后,电机二才能启动,电机二停止后,电机才能停止,也是有连锁关系,就当第当第一个条件满足后,第二第二个条件才能执行。当我们按下二零点零的时候, 我们就会使电机机 q 零点零得电, q 零点零敞开四锁保持运行, 如果此时 m 零点零动作的话,他的触点常被触点就会断开,就会停止。电机一是他停止工作,所以这这 m 零点零就是电机一的停止按钮。 当我们按下按零点二的时候,如果此时第一个条件电电动机一运行的话,他的长安触点闭合,我们才能启动, 点击二使他运行。当我们按下二零点三的时候,我们就会停止点击二使他停止工作, 这个是这个程序是如何停止第一台电机的?当我们按下二零点一的时候,我们这里边串联了电机二的一个常备触点,如果电机二只有只有电机二是停止的状态下,他常备触点才会接通, 我们才能启动 m 零点零。 m 零点零在进他工作之后,他的常备触点才会断开,才能停止。电动机一是他停止运行, 所以这个电机二的停止状态满足的情况下,我们才能停止电机一。 我们第二种方法同样用智位复位的指令来满足这个要求。当我们按下按零点零的时候,我们就会智位点击一使他运行, 但是我们电机二他他的启动也是 是经过了电的电机一的连锁,当我们按下二零点二的时候,我们如果此时电机一是运行状态,它的常开触点会接通,我们就会质问电机二是电机二 运行。如果此时电机一是停止的状态,不满足条件,那么我们就无法启动电机二。当电机二启动后,我们按下按零点三,我们就会 至复位。复位电机二是电机二停止工作。 当我们按下按零点一的时候,我们同样串联了电机二的常规触点, 我们按下二零点一的时候,我们此时的电机二的运行状态就决定了我们能不能 停止电机一,能不能复位电机一。如果此时电机二是工作的状态,是运行的状态,他的长臂触点就会断开,我们就无法停止电机一。只有当电机二是停止状态, 他的常规触点参与接通,我们才能停止电机一才能复位。 q 零点零。

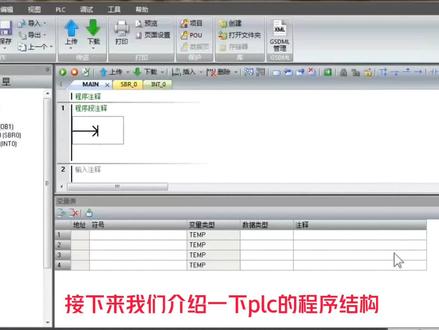

接下来我们介绍一下 plc 的程序结构。对于 s 七杠两百 smart plc 来说,它的程序类型主要分三种,分别是主程序、子程序和中段程序。主程序是在程序中不可缺少的部分, plc 在每个扫描周期都要执行一次主程序, 就是我们上一集说的 plc 扫描工作方式,每一次扫描都要执行一次主程序。第二种程序类型是子程序。对于子程序就不是每次程序扫描都会执行,而是只有在程序中调用子程序时才会执行。 调用子程序可以在主程序中调用,也可以在子程序中调用,也可以在中段程序中调用子程序。使用子程序可以方便我们将程序进行结构的划分,将不同功能的程序分成不同的子程序,这样方便程序的调 调试。如果在多个地方使用同样的程序,那么使用子程序编写就可以在不同的地方调用就行了,这样就减小了程序的大小。另外,使用子程序还可以做成库程序,可以在不同的程序中调用。程序的第三个类型是中断程序, 中断程序也像子程序那样,可以有,也可以没有。中断程序与子程序的不同之处在于调用方式的不一样,子程序是在执行到调用程序的地方便会进入子程序。执行完子程序后,返回调用程序处继续下一条指令, 但中断程序没有在指定的地方进行。执行中断程序只要开了中断程序,在满足中断条件的任意情况下都会进入中断程序没有固定的时间与地点,什么时候执行中断程序取决于中断条件的出发, 没有固定的规律。以上说的就是 p、 l、 c 程序的三种类型,主程序、子程序和中段程序。

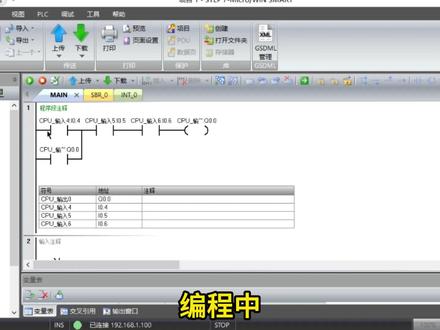

编程中,如果我们希望把这里显示的 cpu 输入四,这里的符号给去掉,只留下绝对地址 i 零点四, 我们怎么设置呢?点击旁边的切换巡止,选择警觉对, 符号文字全部消失,剩下的都是绝对地址。绝对地址是 p l c 的输入端口的地址,比如 i 零点四, i 零点五,还有 p l c 的输出端口 q 零点零, q 零点一, q 零点二, 还有存储器 v 也是绝对地址。如果点击仅符号显示的只有符 符号,没有地址。 cpu 输入四他是指皮尔西主体的输入端口四就是 i 零点四, cpu 输入五就是指 i 零点五端口, cpu 输出是皮尔西主体的输出端口,零号就是 q 零点零输出端口。 选择符号绝对,这里就会显示出符号和绝对地址。在编程中,我们实际上会把这里的符号修改成我们自己希望的形式,比如这里要设置成启动,这里是停止, q 零点零,这里显示电机,我们可以点击旁边的符号表, 然后双击 i o 符号表,然后把显示的符号和绝对地址修改成为警觉对, 如果你不修改成为警觉对,到符号表去修改以后,这里就会出错,所以我们要先修改成为警觉对, 只显示绝对地址,然后再到符号表去修改。我们第一个修改的是 i 零点四, 找到 i 零点四绝对地址,这里的符号是 cpu 输入四,双击它, 然后把这里的文字删掉,修改成为启动。修改完成以后,可以点击键盘的回车, 或者是点击其他空白的地方,再双击 cpu 输入五,修改成为停止, 然后再修改 i 零点六,修改成为热保护, 再修改 q 零点零,双击这个表弹出来可以把它拉大, 找到 q 零点零,这里改成为电机 以后,修改完以后 我们把它拉回了原来的位置,然后我们这里再改成符号和绝对地址 改,改了以后这里就会显示正确的符号,我们把 i 零点四改成启动,零点五改成停止,这里我们要注意点的就是在改符号之前要把它改成为紧绝对。
