otdr mt-7610使用教程
粉丝4.6万获赞61.6万
相关视频
02:13
00:51查看AI文稿AI文稿简单说说 o t d 二的使用，其实 o t 使用很简单，简单给大家做个测试，说明一下重点和简单的图形说明。首先差劲 o t 的光纤街头端面必须先用酒精棉球清洁，以保证为例，发光测试准确， 只要 ot 的是不清洁，就清洁一下，再测暗黑等物， t 读到百分百就会出测量结果。抗这个图形 疾风不碰顶，中间线路平直，最后一个风的地方就是终点，也就是这个线路的全长。这个是没折弯的线路侧的图形很容易看结果。 ot 上也有提示，断了多少米， 可以参考这高级提示，八十六点六米得全长或者是断点怎么样？就是这么简单易懂，你学会吗？有同款的小伙伴有疑问可以问我。
217宽带光纤
09:09查看AI文稿AI文稿今天给大家讲一下 o t、 d r 的两连法、四连法还有六连法，为什么拖到现在才讲？因为我之前的 o t 没有四连法、六连法。手上这台 o t 是一个做了十多年的老师傅给我的，看这包浆程度都知道用了好多年了， 现在他脱坑了，就给我了，我先简单的清理一下吧，毕竟太脏了，估计放了很久没用了。先把灰尘和包浆给他清洗干净， 看，这是有爆浆的效果，这边是没有爆浆的效果 好，接下来就该由我重新为他爆浆了。今天的视频有点长，建议大家先点赞收藏，有空再 看。首先我们都知道我们的 ot 在平均化测试之后会有一个实践表，这个是我们的设备对曲线进行的一个实践分析， 能够体现出我们光缆的跳铅还有溶解损耗的情况。比如现在事件一是一个反射事件，一般是个跳铅点事件二是个台阶非反射事件，事件三是我们的末端，我们可以在事件表里看到距离损耗、累积损耗和平均损耗。 事件二我们的溶解损耗是零点八，距离是一点七六八，这些数据都很详细，一般的老师不都是结合曲线和这个事件表来分析我们光蓝的情况。 这里讲一个我们恒河 ot 的一个小技巧，很多人可能不知道，我们在调光标的时候，我们这里是粗调， 就是调的比较快，光标移动比较快，然后我们按一下之后变成微调，这个时候光标的精度会高一点。好，这个是 ot 的事件分析，我们今天重点要讲的是标记分析法，嗯，标记分析能够更精准的分析我们的事件。 我们现在有两点法，四点法、六点法，还有这个距离远点，距离远点应该很好理解，就是我们一般会接一段甲签，为了测试承担损耗以及跳接损耗，因为这个起点的位置一般在盲区里面，我们没法测试，所以一般会加一段甲签， 这时候我们可以把这个连接点作为一个起点位置，我们把光标微调一下，拖到这个起点的位置，放大一下，更精准一点。好，我们设置起始点，这时候前面这一段 就是我们的甲签了，前端就不会再记录时间分析，后面才是我们的光缆，当我们拖动光标的时候，显示的距离也是从我们刚刚设置的起点开始计算的，这个一般是用甲签测试需要用到的一个方法。 好，我们返回看一下两点法，两点法很简单，就是测试两点之间的距离和总损耗，我们一般是测全程损耗或者是测某一段的损耗的时候使用。 首先我们把光标移动到我们起点的位置，让我们放大进行精准的一个设置，大概就是这个位置设置光标一， 然后我们再把它拖到末端， 这个位置设置为公标。二，好，这里 这时候我们在下面就可以看到具体分析的情况，一到二总损耗、总长度、平均损耗都可以显示出来了，这个总损耗是包含了我们的接头损耗，成端损耗，还有我们的成端跳接损耗。 好，我们现在看四点法，四点法其实是针对溶解损耗的，为了更精准的确定我们的接头损耗， 这个方法是需要把我们的光缆斜率算进去的，第一个点设置在我们的起点，但是在盲区之后，第二个点是损耗前，第三个是损耗后，第四个点设置在我们的末端，我们可以通过一二点测出这一段的斜率，然后通过三四点测出这一段的斜率， 最后精准计算出我们的溶解损耗。我直接给大家画出来，可能更好理解我们这个溶解损耗啊，一般他是算这两个点的差值，就是我们的溶解损耗 对应的纵坐标的高度差，就是我们的溶解损耗，但是实际上他是有一段盲区，这段盲区的那个线损也被算进去了，我们四点法的好处就是把这个线损给他去掉，通过光缆的斜率把线损去掉，得出真正的一个溶解损耗， 虽然这个盲区内的线损不会很大，但是这种算法确实要更精准一点。而我们取四点测试，就是为了计算出这一段的线损 好，我们还以刚刚那条曲线为例好，我们先把四个点设置好， 第一个点的话要设置在我们的盲区后面，往右边移动一点，因为如果把盲区覆盖进去的话，我们的线损计算就不准了， 大概就是这个斜线往后面一点的位置，我们放在这个位置， 然后第二个点我们设置在我们接头损耗的前面一点，损耗的起点 放大一下，看的更清楚一点，这是第二个点，然后第三个点在损耗的后面，损耗的末端，大概这个位置再往前一点。 好，这里是第三个点， 然后第四个点的话就是我们的末端， 四个点设置之后，然后我们下面他就产生了一个分析，我们可以看到一到二的总损耗长度平均损耗，但是一的位置其实并不是起点，所以只有这个平均损耗可以参考， 然后二三可以计算出后面一段的平均损耗，我们最主要要的结果是这个溶解损耗零点八二四，最主要的就是为了取得这个结果。好，这就是我们的四连法，然后我们再看一下六连法有什么区别。六连法在四连 法的基础上又增加了两个辅助点，然后把第一个点移到了前面，把一移到了七点的位置，这样我们就可以得到从七点到损耗点的总长度总损耗，然后从损耗点到末端的一个总长度总损耗。 在四点法的基础上我们又可以多测出这几组数据，当然我们的接头损耗也是有的， 原理和我们四点法是一样的，多增加两个辅助点的作用是为了把我们七点这段盲区算进去， 根据二三点可以算出线损，然后根据一三的长度算出这一段的线路损耗，我们把一改到这个位置，然后在原有的一的位置设置为第二个点， 第二个点我们是辅助标记点 y 一，好，我们选择 y 一，然后在我们的损耗的前面一点设置第二个辅助点 y 三， y 一和 y 三是为了计算出前面这一段的线损， 打开这里就行了。 好，其他的点和四连法一样，我们不需要改。然后我们现在得出的一个分析结果，溶解损耗是零点八二五， 然后我们这个一到二的数据是准确的了，我们可以直接得到七点到接头位置的一个总损耗，然后总长度还有平均损耗，这个总损耗是不包含我们这个成端的调节损耗的， 还有诊断损耗，因为是根据平均线损计算出来的。最后我们对比一下用事件分析和标记分析测试的结果，用事件分析的溶解损耗是零点八二幺， 这个总损耗一点五零八，应该是包含了我们起点的位置，我们用两点法测试的损耗偏高，后来我核对了一下，应该是光标一设置的位置偏厚了，后来我重测了一下总损耗大概也是一点五左右， 所以标记法测试因为手动标记产生的误差还是很大的，然后我们的接头损耗都差不多零点八二。 总结一下四连法，六连法虽然更精准，但是手动标记的误差也是很大的，我们平时看接头损耗，跳前损耗，其实看时间分析结果就可以了，总损耗的话尽量还是使用手发光来测试。
1103左手刀杰锅
01:40查看AI文稿AI文稿怎么在 ot dia 上面看断点的位置？有经验的老师傅啊，他都会关注这个东西。我们 ot dia 曲线上的末端的反射风， 如果反射分高的话，说明啊是成端的没有断，因为光打到了 odf 架上面， 如果说这个反射风比较低，哎，比较低或者直接垂下来，有可能这个地方就断了。 啊，为什么呢？因为啊， odf 架是什么？是这个光纤的尾纤的端面啊，这尾纤端面是非常平的，我的光打到这个平面上就反射回来的光能量也很强，对不对？如果说这个光纤断了，那么我的光达到的就不是平面了， 我的欧体加光打过去，可能是一个比较粗糙的不平整的一个面啊。举个例子啊，就像打乒乓球，我们胖一下打乒乓球，如果对面是一个平的墙的话，这个乒乓球肯定会反弹给你吧，你会不会感觉挺疼的？但是如果说对面的墙不是 不是直的墙，可能是粗糙的，有可能，还有有些面是斜的，球一打过去，这个乒乓球可能就往其他地方走了，就不一定会打到你身上，是吗？你就没那么疼，其实是一样的道理。好吧，所以我们怎么看这个 断点位置，就看末端的这个反射风的高低啊，大多数情况末端反射风的低，哎，如果说比较低，就说明这个地方断了好吗？来关注我啊，我可以帮你解决很多通信测量的问题。
564上海笃灵通信设备有限公司
01:10查看AI文稿AI文稿简单说一下光时域反射仪 otdr 日常使用的几个设置，一、波长一般选取幺五五零纳米， 一般光纤在这个波长的损耗较小，测试灵敏度更高。短距离也可选用幺三幺零纳米。二、量长，也就是 otdr 满屏所能展示曲线的最长距离，一般设置为测试长度的一点五到二倍。 三、脉冲可以理解为 otdr 发光的强度一般随着测试光缆长度的增加而增加。没有固定的曲值，小了末端曲线不清晰，大了盲区太大，前端数据不精确。一般预测是一到两次后从中确定一个最佳值。开始预测时可以根据下表选择。 四、折射率，若用幺三幺零纳米波长，折射率一般选择一点四六八零。若用幺五五零纳米， 波长折合率一般选择一点四六八五五、测试时间，散射光信号及其微弱，一般采用多次统计平均的方法来提高信号比， 时间越长测试精度越高。但是为了提高测试速度，缩短测试时间，一般在十五秒到一分钟内选择。
361通信浅谈
03:16
01:27查看AI文稿AI文稿这次说一下平常我是怎么用 o t d 二快速的找光缆的问题的。首先 o t d 二选择实施模式，这个距离的话，我一般都是一公里，因为我干的活几乎都是一公里以内的实施模式。 然后我这边有几型是有问题的，比如这一型我给他插上去顶到头，然通过这个测试这个曲线是没有问题的。然后我再测这一个， 通过这个可以看到这个地方打折，这个地方打折，然后再换，通过这个也能看到这个地方有个小 也是打折，但你想快速的看到这个距离在哪里的话，你可以移动标点移过去，就是三百六这个地方，三百六的地方，然后这个地方呢 是一个一百八的样子，这可能被他打了红光过来，因为现在在找故障。 然后我们看这一个，现在看一下 b 四， b 四的背天，然后打一下试试模式，很明显这个地方也打着都是同一个地方。
568接光缆的陈工（银川市）
00:36查看AI文稿AI文稿otdrd 测试教程，这是四段三米的光纤跳线，我们把它连在一起，用 otdr 来测试， 看下我们 otty 的性能。自动测试可以看到他有四件，有四个结果，分别是三米，六米，九米，十二米，我们可以把这个取向放大一下， 触摸屏幕把它放大，可以看到它显示相对应的米数，记得点个关注。
520光纤姐莉莉
02:42查看AI文稿AI文稿啊？这个机器客户说只是测试效果不好吗？是吧？对对对，嗯，他这个机子我跟你讲啊，他这个是应该是那个什么三二的三十五 db 的那个，呃，动态，你数一下，一二三四五六 三十 d b 啊，三十五 d b， 三十 d b。 然后呢？这个麦宽要手动设一下，设置一下，因为它这个动态小，那日本的机器呢？确实是动态上确实是有点老火，那是不是最后还有一段测不出来，对不对？你调到更大的这个麦宽， 他可能还是老火，测不出来，他这个性能就最多就这样了。那不是机子有问题，那我们接下来用那个大动态的机器试一下。好的，恒河的，我们没有大动态，我们拿一台安利的啊，同时期的产品看一下这个参数啊，也设成一百以微秒的 这个麦宽啊，实时测试，实时测试开始了啊，看一下效果咋样？这个是四十五动态，你看一下每一段啊，一二三， 总共三段。这个地方我们的总长度是，我看一下啊，总长度是四十多公里，四千。嗯，对，没有问题啊，这个总长度你看一下，这个刷新的速度也是很快的啊，你看一下这掉了是吧？中间掉了， 所以这个动态你需要大，特别大的动态，我们看动态怎么看呢？你看他是六点五 db 啊，那个一二三四五六，对吧？六点六，六点五乘六点五多，大了四十多是吧？嗯， 然后同时期的这个日本的机器呢，也有那个美国货。厉害，我们再拿一台老的 angel 来试一下。好的，我们拿一台 一六千啊，他这个三十五 db 的三十五 db。 刚才我们测试的那个恒河，这个，这这个是最小的，就是三十五啊。刚才那个安利呢？是四十五。那我们看安杰伦三十五的表现怎么样啊？这个参数，我们先看一下 参数，波长用幺五零取平均值设成。哎呀，取平均值设成刷新，然后这个范围设成零到一百，然后麦宽设成一微秒。那直接测试看一下效果怎么样？ 这货老是老，但是效果真，他真的很棒啊，真的很好，真的很棒啊。你看一下这刷新速度不慢啊，对吧？ 那最后一个你看一下啊，看这好不好？所以这个老货老归老，老当益壮，是不是二老？对对对，鼓掌。
342小代哥哥保护唐僧

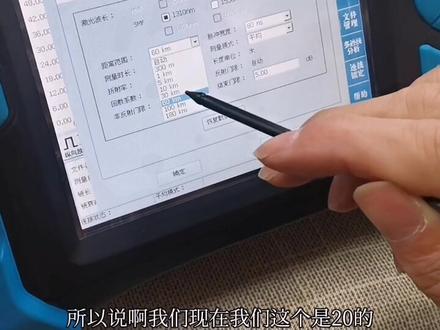

01:25查看AI文稿AI文稿哈喽，大家好，今天给大家介绍的是一个聚联的 ot 店啊，我们来看一下啊，他主页只有一个红光，一个 ot 的一个功能就功能比较少，我们来测试一下啊，我们和那个一样，也是先设置一下他这里面，你设置这个公里数之后，他后面的这个脉冲会自动匹配， 所以说啊，我们现在我们这个是二十的，是二十的铅笔，我们选个三十铅笔，然后他自动匹配个，然后我们要选择十或者是选择二十，我们选个二十， ok， 来测试一下啊，测试三十秒， 我这个是伪装一个事件，因为我用的是一个弹肩， 大家尽量要把这个时间选在三十秒左右，这样比较准， 这就是我们刚刚的一个事件，像这个是在两千米的这个位置啊， 两千米的这个位置应该是我的这个节点，还有这个位置也都是我刚刚掐的一个点，离得很近， ok， 这个啊，这个的优点就是看着非常简单啊，方便操作， 还有标尺，这整个的一个亮度的长度啊，非常的好好操作，功能比较少，但是呢测的还是比较准的。嗯，如果大家不喜欢这么多功能的，喜欢简单直接的就在这款机器就行了， ok。
82奶酪咖啡☕️
01:53查看AI文稿AI文稿今天我们来介绍一下 f h o 一千系列仪表使用前的注意事项。第一点，清洁背侧光纤的连接头。我们可以用清洁笔对背侧光纤的连接头以及 otd r 的测试接口进行一个清洁， 或者可以用无尘纸巾或者是细棉签蘸取酒精对光纤连接头以及 ot 的牙测试接口进行清洁。如果连接头脏了，会导致 ota 的接口和被测光纤的连接头不能完全偶和， 会导致反射变大，从而使测量结果不准确，或者是测不到损耗值。并且连接头如果有脏污或者磨损， 会损害 otd 啊测试口里面的差薪，从而导致光探测口损坏。如何判断连接头是否清洁好，可以看 otd 啊测试结果中，反射数值数值在四十以上的代表连接口是正常的，接头没有问题。第二点，正确设置 otd 啊测试参数， 自动测试模式下两成和麦宽不需要进行设置。手动测试模式下可以按照下表选择对应的两成和麦宽， 梁城应该选择实际线路的一点五到两倍。例如测量长度在两百米以内的光缆，建议选择五百米梁城和三那秒或五那秒的麦宽进行测试。麦宽越小，侧得的曲线越精准， 但是相反，遇到大损耗的地方可能会测不过去，所以在测试时需要选择不同的测量参数。 其他参数设置测试时间，推荐选择三十秒。如果需要测量到损耗纸和线路的实际长度，推荐选择测试模式为平均。
407光维通信光网络专卖店
