筏板中间层筋怎么布置
哈喽哈喽，大家好啊，呃，上节课给大家介绍的是柱墩啊，这节课给大家介绍一下这个发板的钢筋，其实在工程当中这个发板的布襟我们常见的都是双层双向的啊， 呃，就现在咱本节课主要想给大家介绍的是如果这个阀板他比较厚的情况下，他有中间部筋的话，在这个转件中是如何操作实现的？ 那下面我们直接就进入软件给大家介绍一下，像本还以本工程为例啊，本工程这是圆形接触，他这个呃也是双层双向，咱这 次就给大家介绍一下，如果是有中间配金的话呢？这个情况怎么去处置？首先这本次公呃本本案例是双层双向的啊，我给大家看一下他的钢筋三围，他就是这样的 啊，通过这个应该能看见他下面这个这个侧边的，嗯，把这个地图给他关一下，这样看的更清楚一点，他就是这样配音的啊。然后 上面是滑板二，你看还在上面扶着，那个不重叠，如果这个滑板比较厚，需要布置中间钢筋的话怎么去布置？我们首先这个如果这个滑板主金这个页面， 我们点击单板它 x y 方向只能选择底金和面金是吧？如果要是有中间层钢筋的话怎么办呢？首先我们还是在它的构件管里面 我们找到你，比如说他中间配音还是二十二五一百三，二十二一百三的，在这情况下我们直接复制一个， 复制一个，把它这个钢筋类别啊，给它改一下，改成中间钢筋，把这个也改成钢中间钢筋啊，这时候 如何去播呢啊？如何播的话，那那还得是 这样播 怎么过来的？然后就单板水平方向呢？就就不知道水平方向上你比方水平方向还是。 呃，水平方向是多少了？水平方向是二十五一百三的， 那我们就直接就选中他这样垂直方向是二十二的，我们就选择垂直这样的拨直就行了，然后选中 回动计算 钢筋三围，他这样的话他的钢筋就在中间层， 为了让大家看的更清楚，我把所有感情都给他显示出来。 是三层吧，是这样三层，这就是中间钢筋的布置方法。呃，这中间还有一个问题，如果阀边特别厚的话，你像这中间有，如果有简历墙的话，他这个呃他的钢筋的话，他他不一定全部要深入 底层钢筋，他可能需要深入二层，就是中间层钢筋就可以了。那这样的情况下如何去布置这个东西呢？ 呃第一种办法就是通过设置这个节点，通过设置设置，呃，这个计算设置，然后呢？节点设置，我们找到简历墙， 这是顶层的，这是垂直金，垂直金与洞口， 这是基础差金吗？基础差金。在这种情况下你看他有一个节点选择，说重金甚至基础中部弯折，或者是重金甚至中部不能治毛时弯折 啊，这下面这几种都是深入底部，深入底部，这都是深入底部的，这就中间接点三，接点四，就做就做。深圳 中部不能弯折是在不能直毛式弯折，这个折是可以调整的啊，他这个你可以输成，如果看这个图纸上是弯折多少，如果弯折三百，你都填个三百， 完整五百就完整五百，如果你不选择的话，他可能就会按照这个这个软件默认的值，或者就是就就可能是多少倍的 d 啊， 就这种情况，三和四你选择要，若是三的话，你就选择三，那就这样，记得右侧也是这样，你选择都选一样，然后确定 修改之后，它上面这个颜色变成这个淡绿色啊，这样的话他钢筋就深入到他这个中间， 他就不深入底层了，我们这个直接给他绘制一下啊，这样磨，然后他这个滑板，这个不是这这这个本案例的话，他这个减震墙比较厚啊，是六百的，六百的，但是他的钢筋还是双层 啊，这钢筋信息不一定。对啊，我是只是给大家举个例子，这样绘制，我们点这个圆形，直接就拖拉上去就行了，反正这是六百的， 如果说这样我们再对齐一下就行了 啊，这样就绘制完成，然后点击汇总 看一下它 ct 三尾， 他的钢筋就不是深入底部了，我们直接这次把这个发版给他调出来， 你看到钢筋就是在中间吗？不是在底部，你看底部这个其实离这个底部还是很高的， 今天就到这里，谢谢大家。
粉丝245获赞395
相关视频
01:14查看AI文稿AI文稿这个板筋呢，底下有一层，二十层，二十的也十二的钢筋全部布满啊。我们说的那个滑板基础怎么布置钢筋啊？ 我现在就拍个视频给大家看一下，因为有啊，有很多老铁说，爸这钢筋固的不够，还有就是那个梁方面的啊，这个是梁方面的钢筋在哪里？再过来看一下，哎，这个是梁的钢筋啊， 这个板筋呢，底下有一层，二十层，二十的也十二的钢筋全部布满啊。还有就是，哎， 大家看一下这个马凳上面还有一层，这是双层，双向的啊，六十公分的那个滑板机组，所以说你们家做的如果只做那么三四层，你不用问我搭够不够力， 绝对够，六成以上的随便建啊。
523泉艺建筑
03:25查看AI文稿AI文稿打板基础呢是基础中最为常见的一种类型，打板基础施工呢，需要考虑打板基础的钢筋排布， 大家呢都知道滑板基础的钢筋呢，一般呢都是双层，双向的钢筋就是上下两层钢筋，施工的时候呢，一般都是先铺下层的钢筋，然后呢再铺上层的钢筋，因为每层钢筋呢都是有两个方向， 所以呢这儿就会牵扯到一个问题，上下层滑板基础的钢筋到底是应该短方向在上呢，还是应该长方向在上？这呢也是宅工的小班群里很多人一直空货的，点到现在呢还是搞不清楚。我先说一下一般情况， 图集上呢有这么一段话，当设计未注明的时候呢，应该按照板胯长度，将短跨方 的钢筋呢置于板后的外侧，另一个方向的钢筋置于板后的内侧。这句话该怎么理解呢？ 图集上这个规定呢，它是依据混凝土结构受力原理来说的，就是按照图集的说法，就是说一般情况下从上到下，或者呢你从下到上怎么都一个顺序呢，都是一样的，就是短长长短 长短方向，该怎么区分呢？长方向的钢筋呢，一般都是图纸的水平方向，短方向的钢筋呢，一般都是我们图纸的垂直方向， 短长长短的含义就是你要记住短胯，也就是短方向的钢筋呢，在最上面和最下面就是短方向的钢筋呢，始终出现在外侧，换句话解释就是短方向的钢筋呢，他始终靠近保护 层的位置。长方向的钢筋就是我们图纸看到的水平方向的钢筋呢，他在内侧，与保护层呢，他隔一个短方向的钢筋， 也就说呢滑板基础的钢筋呢，我可以看成两层在底层，下层钢筋呢是短方向在下，长方向在上，上层钢筋也就是面筋的地方呢， 此长方向在下，短方向呢在上。宅公个人认为呢，短方向的钢筋无论任何时候呢，他都应该是一个受力钢筋，所以呢他都应该放在最外侧 图集上，这个短加长的这个要求呢，就是依据这个混凝土结构的受力的原理来做出来的，也就是说图纸中呢给出了我们很明确的一个说法，这里说的呢只是一般情况一个法 板基础钢筋的排布，大家呢也比较认可这种排布的方案，滑板基础钢筋具体该怎么排，怎么施工呢，你还得看设计图纸上的说明，设计图纸需要给我们明确出来，就是滑板基础的上下呢，到底是何种钢筋在上，何种钢筋在下， 你比如说有些设计图纸呢，他直接标明了长短方向的一个位置关系，也就是说呢，这个时候呢，你就以图纸为主， 因为呢你以图为总的话呢，错了呢，也不用承担责任。如果设计图纸这个时候他没有标明，或者呢图纸中说的不清楚， 你不敢确定，宅公呢在这里建立呢，一定不要说是自作主张，你就按照短长长短来布置，这样呢是不合理的，你应该呢还是要去问设计，让设计呢给出你一个书面的回复，这样呢你在施工的时候呢才会比较踏实，也不会出错。
3517砼韵教育咨询
01:32查看AI文稿AI文稿法板基础是指在整个基础面下铺设一层钢筋混凝土板，以承受房屋或建筑的重量，适用于软土地区或草根基础不足的情况。法板基础的施工流程如下， 一、地面处理，清理基础场地，确保基础面平整，无明显高低起伏。二、确定尺寸，根据建筑设计图纸确定法版基础的尺寸和标高等参数。 三、基坑挖掘在基础面上挖掘一定深度的基坑，确保与周围土壤之间的摩擦力能够支撑阀板基础的重量。四、 沥青砂电层在基坑底部进行沥青砂电层铺设，做到细密、均匀，以提高基础面的承载力和稳定性。五、钢筋骨架焊接将预制好的钢筋骨架进行焊接，确保钢筋的布置符合设计要求。六、 浇筑混凝土将混凝土运输到现场进行浇筑，注意混凝土流动性和浇筑厚度，使混凝土均匀分布。七、 搅拌与养护在混凝土灌注后，通过搅拌机对混凝土进行充分搅拌，确保混凝土质量优良，并在浇筑完成后对混凝土进行养护，防止混凝土在硬化过程中出现裂纹或变形等问题。 八、整平处理混凝土均匀流动后，需要用平整器进行整平和压实，以确保阀板基础表面的平整度和垂直度符合要求。以上是阀板基础施工流程的大致步骤，具体的施工方式还需根据实际情况进行调整。
219雄哥说工程
01:15
03:29查看AI文稿AI文稿这期视频跟朋友们分享一下，在我们这边这个滑板基础这个钢筋是怎样做的。 首先一个我们在做滑板基础立柱的时候，我们这个就是说钢筋深入这个底部的时候需要弯钩的，这是一个细节啊。 另外一个的话，我们比如说柱子升上来以后，我们这个有一个高低的落差，高低的一个搭接，这个必须要预留起来的。 在我们做滑板技术的时候，像这个定量钢筋我们这边也是必不可少的，朋友们请看一下包。另外一个细节就是像这个秤角， 这个衬脚一定要把它做好，他这里是在最底部使用垫块以后，然后在这个钢筋的上面 支撑在这个第一批钢筋上面的，朋友们仔细看一下，也许用得着，也可以借鉴一下。 这里的滑板铺金的一个间距是十八乘以十 十八的，他这个不是扎的很标准，但是这个距离是十八乘十八的。另外一个细节也是啊，像我们比如说像这这个柱子的钢筋是六根，他应该是二十四的，哎，一根柱子，那么他的 他的这个钢筋深入底部以后啊，朋友们请看啊，他这个弯钩就是说这个钩头是这边上，这两个是朝那边的，然后这两根啊，这两钢筋是朝这边的，朝我，朝我呃人站的这个方向的， 呃，然后那边那两根钢筋，朋友们这样子能看清楚吗？这两根钢筋的弯头他是朝那边的，这也是放钢筋的一个细节，一定要注意。还有一个就是像我们像这样的一根，就是说 一根地梁钢筋，他这里是采用的这个十八的一个螺纹钢，朋友们去看一下， 他这里是一个通肠筋做法啊，这样子如果说能用上通肠的钢筋的话，那是最好的，但是两边两头上这个弯钩是必须要做的，必不可少的， 不管是底部钢筋还是上部钢筋都需要弯头的，这点也是在我们农建房当中非常重要的一个细节。 这里的滑板基础他的一个混凝土高度浇好以后是五十公分，不知道你们那边做滑板基础这个高度是多少？ 朋友们请看一下。那这期视频就跟朋友们分享到这里，谢谢大家。我是老陈，再见。
154明天会好的

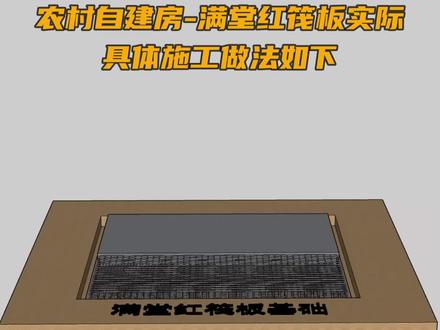

01:28查看AI文稿AI文稿农村自建房最贵的基础就是满堂红，阀板基础多运用于地质土层较软的地区，如耕地上近几年回填土上建房子。具体施工做法如下，基坑底部要保证干燥无水，基坑底层浇筑十公分厚四幺五混凝土垫层， 做这个垫层主要是有利于整个地基找平以及绑钢筋。一般情况下，两层以下民用建筑的阀板混凝土厚度不小于二十五公分，具体厚度要根据地质以及上层建筑的情况进行计算确定， 通常做四十五公分厚度的比较多。发板基础必须配置双层，双向钢筋及底部和上部均有一层双向钢筋，中间有马腾钢筋支撑，先铺下层钢筋网片的长向钢筋，再铺下层的短向钢筋，上层钢筋先铺短向钢筋， 后铺长项钢筋，这样铺设的钢筋能够有效承载上部建筑的重量，不会使板有断裂的危险。阀板钢筋的直径不小于十二，纵横方向的间距不大于二十公分， 马灯金直径不小于主金直径，布置间距一点二米至一点五米。底板下保护层厚度为三十五毫米，保护层垫块间距为六十公分，呈梅花形布置， 同时安装柱插金，最后采用 c 二五以上标好的混凝土一体浇筑。这样的一个阀板基础就做好了，能够有效避免房屋因土质松软而造成的不均匀沉降，保证我们的房屋安全。
2533瓯墅小康建房
03:33查看AI文稿AI文稿今天呢和大家说一下滑板基础施工需要注意的细节，有些地方呢理解起来呢会有很大的难度，希望大家呢认真的去听。第一点呢，先说一下准备工作的都有哪些，滑板基础施工之前呢，肯定基础垫层，防水层的都已经施工完了，这时候呢基础的轴线弹线呢也必须完成，而 而且基础放线呢，准确性是很重要的，必须呢验收合格，特别是呢住的插机还有墙的边线及水坑这些位置线放线的班主呢，要用红色的油漆在墨线边上以及胶角的位置呢画出标记。第二个呢就是滑板基础的上下钢筋的一个排布问题。 法板基础钢筋呢，一般呢都是双层双向的钢筋，按照钢筋的位置线先铺下层钢筋网，再铺上层钢筋网，因为每层呢都是有两个方向的钢筋。那么呢这就牵扯到一个问题，法板钢筋到底 你是短方向在上还是长方向在上？图集上要求是应该按照设计的具体说明来执行，当设计无要求的时候呢，一般的做法是上层钢筋网片长方向在上，短方向在下。 下层钢筋网片呢短方向在上，长方向呢在下。所以绑扎底板下层钢筋网片的时候呢，应该先铺下层网片的长方向钢筋，后铺下层网片上面的短方向钢筋，到上层网片的时候呢，就恰恰相反。第三点呢就是滑板基础薄 保护层厚度是如何控制的？下层钢筋保护层厚度呢，很简单，主要呢就是靠着混凝土的垫块，上下两层钢筋间距呢主要靠安装马凳筋来控制，我在这边呢重点想说一下马凳筋，马凳筋呢在工地上呢也是比较常见的，一般情况下用的都是几字， 可以呢把上面的钢筋呢支撑住。介绍马灯金该怎么下料之前呢，要先弄明白一个问题，马灯金是怎么放的？这张图呢看的就非常明显，马灯金呢应该是短相布置， 也就是说呢，下层支撑脚呢，是立在底层的上抬钢筋上的马根筋的支撑脚的长度呢，至少应该大于钢筋的间距，不然 的话呢是根本站不住的。马顿金的高度呢，等于滑板的厚度，减去上下钢筋的保护层，再减去上下钢筋的直径。大家在施工现场待过的人呢，这个计算公式结合现场是一点都不难理解。如 如果马德金的支撑角设置在底层的下台钢筋上呢，那么马德金的高度呢，还得额外再增加一个直径。所以呢，施工的时候一定要注意这些小的细节，简简单单换个方向放置马 基，可能呢就能省下不少的钢筋。第四点，还想和大家聊一下住的公斤在基础中的构造要求，幺六 g 幺零幺杠三的六十六页中呢，是这样说的， 在保护层大于五 d 的时候，在住的差金某个区内的孤金间距呢是不超过五百毫米，而且呢不少于两道。初学者看到这一定是一脸懵，我来解释一下，图集中所说的保护层厚度呢，指的是住的重，像钢筋在基础中的保护层厚度。五 地中的地，指的就是住的纵向钢筋的直径，一般情况下滑板都是出边的，在滑板外围的柱子的基本上都是能够满足保护层超过五地的，基础中住的固定间距呢要求就是小于等于五百毫米，而且呢至少要安装两道，当柱子 在滑板边上的时候，这时候保护层很可能就小于五 d 了。固定是怎么构造的呢？在图集中呢也有明确的说明，在这里就不做介绍了，感兴趣的呢可以拿出图集自己翻一下查一下。
5398砼韵教育咨询
01:58查看AI文稿AI文稿有粉丝在问羽毛老师，这种滑板封边巾有搭接如何布置？我们来看一下这个图纸，这就是我们的粉丝截过来的图纸，在这个地方是我们的油性封边巾，这里有钢筋，还有就是我们这个钢筋上下是搭接的，在软件里边如何处理呢？好，我们来到软件里边，首先我们把滑板随便去进行绘制一下， 在这个地方点击绘制滑板，然后这个地方我们看一下，呃，这个地方的厚度，我们假如说是五百，好，然后再来进行绘制一个滑板，绘制滑板之后，然后我们来绘制一下我们的钢筋，钢筋的话一般我们是这种 c 幺八的呀，或者这种类型比较大的一些。好，我们假如说绘制，绘制好之后，我们给他设置一个双层双向， 点击这个地方选择我们的单板，选择我们的。呃，这个 x y 方向。好，双层双向绘制好之后，我们可以给它进行汇总来看一下，点击汇总我们的这个图圆，好，这里绘制完成之后，我们选择我们的钢筋三维，选择我们的钢筋三维，在这个地方我们可以来看一下这个上 上边和下边是否有这个侧边钢筋，看一下弯折下来的这个长度，还有这边的一个长度不满足我们的，他是相当于有交错的，那这个地方如何修改？我们首先在滑板基础这个地方来到滑板基础，然后选择我们的钢筋设置，在这个地方输入我们的这个侧面钢筋，侧面钢筋是 c 幺二，间距两百，那好，我们在这里输入 c 幺二，间距两百。 u 型封边金相当于就是外侧这个钢筋，他是按照我们的抗水版的钢筋，假如我们刚才是四幺八将近两百，那我们输入四幺八将近两百，输入好之后我们就可以在这个节点里边再去给他处理一下， 节点里边我们就来到滑板储金，在刚才我们布置好的这个滑板这个地方，我们把钢筋给他选中，选中之后，然后点击我们下边这个节点设置这个节点设置，在节点设置这里点击 修改好，我们看一下这个地方滑板基础外伸上部钢筋构造，他是节点一是我们的十二倍的，那我们图纸这个地方他是交错下来有很大，那我们这里的数据就可以去修改。假如说我们这里算出来的长度，比如说我们是五百五，减去上下保护层这个的话，具体叫 问一下我们设计到底这个地方交错是多少。好，假如说这个地方算出来是四百，那我们可以在这个地方输入四百，然后再来修改我们的下部，我们找到这个下部的节点也是一样的。好，这就是我们第二个在这个地方我们也是把它修改为四百。好，这样一来我们就把它修改完成，对于我们给大家讲的这个八阶如何布置就是这样处理的。好，谢谢大家。
72羽之木实例造价
59:54
01:55查看AI文稿AI文稿法板钢筋怎么排布？挑战一半天成为成熟的总工第二十五天啊，就是我们经常会遇到法板钢筋，或者说电梯顶的一个成态钢筋啊，怎么排布？包括我们说遇到装的时候怎么排布这个事啊？这个事 我们很多人经常讲说，哎呀老师，这很简单吗？那不就是我们经常有一个口诀吗？叫短长长短啊，下边两层，上面两层，这样来，同志们千万千万记着啊，记着，这里面有几个点要给大家说的，第一个， 一定要有设计给这块的泡面图，我们千万千万不去给他做决定啊，你别说哎呀老师，那个，呃，我们这个，你比如说涉及到基础的，那不就是长的在下，短的在上吗？啊，那这个独立成台的反着来，那也是跟咱们这个这个楼板 钢筋排骨不一样，那长在下短在上啊，那一般分上下两层的时候，就是下层的钢筋网是这个长向在这个短向之上，那然后呢，上层钢筋网呢？正好是与下层钢筋网片相反，那就这些个点， 我们不去给做决定，不去做决定啊，因为你不知道这个设计他人设计的这个意图到底是什么样子的。而且呢，你给做的这个决定是不是后期经常会有争议啊？ 即使你在现场说服了监理跟甲方行政主管部门要来给你检查呢，那时候有争议呢，最终是不是还是得设计来确定啊？哎，所以同志们千万千万记着啊，就 一条规则，设计来确定，至于你看二二 g 幺零幺还有幺八 g 九零幺图集，但是参考图集里的做法， 设计要明确，如果不明确，一定要让设点再给你一个泡面图。能理解这个意思了啊，同志们，很多人在这，尤其是当总工啊，很多在这自己自作决定的，然后后边吃亏的太多了啊。
29赵志刚筑力施工
