铁锹是我们日常生产生活中不可或缺的工具，这一期我们拆分三维模型铁锹的绘制过程，轻松掌握三维模型的绘制方法。接上一期我们在铁锹的产自模型的尾部增加了中心轴， 接下来我们旋转铲子模型，使他更具立体感。选择边界扫描二和移动副本，点击复制，点击选择性粘贴，选择对副本进行平移， 平移的参考方向为刚才插入的轴线完成平移。隐藏曲面混合一修改查看方式为线条着色，选择边界扫描工具， 扫描的路径为上下两个曲面的边，这样上下两个界面就结合在一起了。同样的方法，把其他几个面也结合到一起，一步一步来，不能着急，每次只 能连接两个界面。 所有的洁面连接起来后，铁锹的铲子部分就绘制完成了，现在看起来立体感就有了。 选中铲子的大面，用草绘绘制铁锹模型的手柄部分，调整绘图视角，使用线段工具将手柄的形状绘制出来， 修改手柄的长度为一百二十毫米。 继续使用线段工具完成草绘， 完成后退出草会使用扫描命令 将刚才绘制好的线段作为扫描路径。点击扫绘， 使用圆形工具，圆的扫描起点绘制一个圆形， 退出草绘，视图文成扫描。 铁锹的基本模型就绘制完成了。为了凸显它的立体感，我们可以为它的各部分零件进行着色。点击产值的内侧大面， 点击工具，选择外观工具为零件着色。 选择铲子内侧小面， 点击外观工具为其着色。 选中产值的手柄部分， 点击外观为其着色， 这样一把铁锹模型就绘制完成了。

铁锹是我们日常生产生活中不可或缺的工具，这一期我们拆分三维模型铁锹的绘制过程，轻松掌握三维模型的绘制方法。来到绘图界面，选择一个平面进行草绘，调整绘图视角，使用线条工具沿着中心点绘制铁锹的铲子部分 修改产值，边缘尺寸为一毫米，产值弯曲深度为三毫米，长度为四十五毫米。 完成草绘。选择一个平面进入草绘，调整绘图视角， 用线条工具绘制铲子的边缘线段，边缘尺寸修改为三十五毫米， 距离中心点的宽度尺寸修改为十毫米，然后删除多余的线段，选用中心线工具沿着水平轴绘制中心线， 使用镜像工具绘制产着的另一个边缘，完成草绘。使用曲线工具 沿着刚才绘制线段的边缘点绘制曲线，连接三个点，完成曲线绘制。再次选择曲线工具连接三条线的另一个端点，绘制第二条曲线， 完成曲线绘制。我们先绘制出产值的主体轮廓， 然后使用边界混合工具点击曲线， 第一方向选择刚刚绘制好的短边曲线，第二方向选择刚刚绘制好的三条直线， 完成扫描，绘制产自的基本形状就绘制出来了，但是现在模型缺乏立体感。 选中刚才绘制好的边界扫描，点击复制按钮， 然后选择性粘贴，选择平移粘贴方式，然后选择上表面作为参考方向， 偏移距离为一毫米，偏移的方向向下，然后点击完成。 插入坐标轴，选择模型长方向的平面，焊模型顶端的点， 点击确定绘制出中心轴。

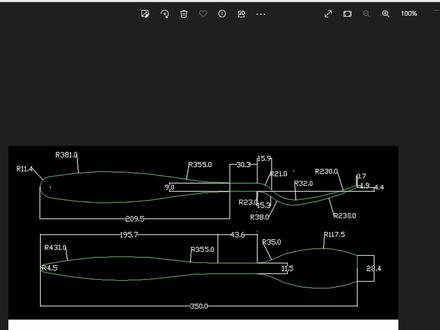

大家好，这一节给大家分享这个铲子的一个建模，等到这地方，我们已经把这个平面图画好了， 给他这方法提供了一个主视图，加一个辅视图，或者说我们叫这个叫主视图也可以。就主视图的最大轮廓线，就是这个产品的跑视图。好，那我们首先把这个手柄这个部分剪出来啊。手柄这个部分剪出来。 对，那么在建手柄的时候，那我们在设计当中讲视图不够，补视图，就是有主视图，有辅视图，那视图还不够，因为他这个手柄呢，是一个类似于椭圆或者圆弧很饱满的一个形状。对，那么就加这个视图 插入。那一般的我们在设计当中补什么数都补的比较多呢，就是跑式图。就外，或者补左十度对应的后视图，左十度对应的右视图，那就是俯视度对应的仰视图。那最多的就是补跑视图啊。这方也是一样的。 来补 post， 找到截面学，点个方向， 好，找两个点，点到这边也是样的， 把它做 z 方来，跑速度做 z 方来，还做一个。 好。这个做完之后，我们就点这个一样条线来补视图。点封闭的曲线， 那么从车子头来观察得像不像椭圆。 嗯， 对，那这地方我们已经可以构建网格曲面了。对，那这是一个封闭的曲线。那么我们用这个通过曲线网格来操作。 确定确定确定。确定好，他起指方向，尽量做一致。那带四零版本，这个方向不一致也没关系，只要同一个方向都可以。 第一根曲线交叉曲线 对吧？最后这根线再选一次， 等到手柄这一方就很轻易的就做完了。等到这前面这方补一个码，补一个点，收点的把握区面 选点，点对内线整根线封闭曲线选交叉曲线，一 选单根曲线。好，这把注意了啊。这把我们就要注意把这个打开，橡胶停止来选。 确定 我们点主取型号点相切。 对。那这个手柄这地方做好了。那我们来看一下图片，他这地方和这个形状啊，他没有说这个是边上带弧度。什么意思呢？就是也就是他在这个 主视图这个位置没有线，那就意味着什么？就意味着这个铲子这是平的，那平的就很容易处理了。那么拉伸就行了。那拉伸的话，那我们就做一根线挡一下子。
