频谱仪如何测试环境底噪
你知道这个信号是哪里来的吗？他是频谱分析仪自身产生的内部噪声，在屏幕上显示出来的电频，代表了频谱仪在没有信号输入时自身噪声的强度， 是仪器理论上能测量到的最小信号门槛。也就是说，如果信号比这条底线还低的话，那可能就会淹没在噪声里面，就没办法测量了。 可以通过调节 rwb 来降低底噪， rwb 设置的越宽，底噪越大，设置的越窄，底噪就越小，但是扫描时间也会成倍增加。小伙伴们知道这是为什么吗？下期带你了解 rwb 为什么能降低底噪。
粉丝19.3万获赞44.2万
相关视频
03:41查看AI文稿AI文稿随着电子技术的发展，器件的造成系数越做越低，动态范围也越做越大，对 期间的性能指标也有了更高的要求。而现在向位噪声却成了限制电路系统发展的主要因素。今天就跟大家分享一下什么是向位噪声，向位噪声怎么测试？ 哈喽，大家好，这里是安泰小课堂，我是今天的主讲工程师佳佳。纯净的正显波信号在平域里应该是一条竖直的线，而实际上观察到的信号周围都是有噪声的，这个噪声就是向位噪声， 它是由于食欲的波形在抖动，而这个抖动原小于一个周期，是由于向位的抖动造成的，所以将它称之为向位噪声。当一个大信号周围有一个频率相近的小信号时， 如果大信号的香味噪声太高，就会将小信号淹没在大信号的噪声中。如果大信号的香味噪声低，才能够准确的识别到小信号。 今天就用适得科技的这台 n 九零二零 a 测一下这块电路板上信号的向位噪声。首先先用 usb 线给电路板供电，我们将 usb 的方口这段插到电路板上， 然后另一端插到我们的仪器上，插上之后我们发现他的信号灯亮了，说明他已经供电正常。 然后我们用测试线接到我们的仪器测试接口，另一端接到我们的板子的信号输出接口。测试线接上之后，我们会发现平铺上就会有一 个正线拨信号，然后我们将它调到合适的位置，可以选择一下自动测试，就可以得到一个二点四 g 负十八 d b 毫左右的一个正线拨信号， 让他搜索到分值，选择标记第二塔，然后发现还有一个第二塔值，然后我们选择马克还是我们选择噪声， 我们看到这块就会选择测试造成，我们可以将频率改一下，比如说我们测试 e k 和增，我们现在读的造成就是正前拨信号在 一 k 赫兹偏低一点的单位，造成是负六十四点七五 db， 好美赫兹。当然这个是我们常规的测试方法， 如果我们仪器上有向位噪声的选键的话，我们也可以直接测试，我们选择目的，这个是这台仪器装的全部的选键，我们可以查看，然后有个向位噪声的选键，我们选择， 然后进去之后他有一个频率的设置，刚才我们看了他是二点四 g 和字左右，我们选择二点四 g， 然后选择测量，我们可以选择点相来测量，然后我们就可以看到 他测到了香味噪声，是在十 k 赫兹的时候，香味噪声是负十八点七，可以把它调到，我选择测量设置，我们选择测个一 k 赫兹， e k 赫兹的时候是负六十九点九，和我们手动测试的结果是一样的。这个就是向位噪声的测试方法， 大家学会了吗？在无线通讯、雷达应用等方面对向位噪声的要求非常高，所以在电路板系统中测试向位噪声也是极其关键的一步。 香味噪声的测试大家学会了吗？如果你对测试香味噪声还有什么疑问的话，欢迎在评论区留言，我们下期再见。
541安泰小课堂
03:23查看AI文稿AI文稿接着上一节，我们这一节来讲一下如何用三步快速的找到你想要测试的信号。 用平谱仪测量信号常见为两种情况，第一种是已知信号的频率，要测这个信号的幅度，这种常见于射频产品的研发或者生产过程。第二种知道一个大的频率范围， 要测量信号的幅度和频率，那常见于故障排查和干扰信号的查找。我们首先来针对于第一种情况，看一下如何设置，那我们先给屏谱一个八十兆的信号，然后屏幕上没有任何显示，我们需要用三步来找到这个信号。首先第一步 设置中心频率和扫宽，那中心频率在这个按键 frequency， 这个 f r e q， 它就是频率在频率当中，那我们点击频率之后， 第一个就是中心频率，那这个时候我们需要去修改中心频率，因为已知信号是八十兆，所以将中心频率直接设置为八十兆。 第二步，我们需要设置扫宽，为了方便观察一些扫宽，我们要设置一个合适的值，那设置一个一百兆以内就可以，我们找到 span 手动扫宽就是第一个，然后将扫宽设置为一百兆， 现在屏幕上已经出现了信号。第二步，我们需要去设置这个纵轴，也就是 y 轴的一个刻度，我们要设置参考电瓶，参考电瓶指的就是在这个表格当中最上面这一条横线，它的刻度 那现在是负二十，我们将它再往下调一整，我们找到这个按键 a m p t。 第一项就是参考电瓶，我们直接用旋钮将参考电瓶调大一点，这样信号就可以完全的漏出来。第二步已经完成了，那第三步我们要去读这个信号的一个幅度，用标记点，也就是 marker 去读，我们使用这个按键， marker 直接按一下，那在屏幕上就会出现一个标记点，读出当前 信号的一个幅度值，可以看到现在信号的这个频率是八十兆赫兹，然后它的幅度是负七点六 db。 好，这是第一种情况。第二种知道一个大的这个频率范围，然后要测量信号的频率和幅度， 那这样的话，我们先给一个大概的信号，这个信号的频率大概在四十到一百兆赫兹，具体的话我们随便设置一个，现在 信号已经进来了，但是屏幕上没有任何显示，我们接着利用刚才的三步法则来进行设置。首先第一步设置中心频率，因为我们的这个频率范围是在四十到一百兆赫兹，那我们将中心频率大概设成成六十，正好在他俩之间设置方法是跟之前是一样的， 接着设置一个合适的扫宽。第二步我们设置参考电瓶，现在信号已经出来了。第三步我们用标记点来标记， 那现在我们就可以去读取这个信号的一个频率和幅度值，它的频率大概是六十五点九九兆赫兹，就是六十六兆赫兹，它的幅度是负的七点八 b b 毫，这个就是关于我们使用三步来确定一个信号的方法，学会了不要忘记点赞收藏。
187安泰小课堂
03:30查看AI文稿AI文稿今天就用这两台仪器跟大家演示一下平谱仪怎么能测到更小的信号。使用设备之前呢，建议先把仪器复位，英文呢叫 procet， 中文呢叫复位按键， 基本现在都是绿色的。再看到这个信号发射器，这台呢叫做矢量信号源，或者叫圣品信号源， 用它输出一个信号，然后用这个苹果仪来测信号源。输出信号的时候，如果是一个很基础的信号，直接设置他的频率和他的功率值。第一个先设置频率，设置一个仪器赫兹 攻略，比如说设个零 db， 我们先用这个屏谱仪来测一下这个信号，用屏谱仪来测一个几百毫伏的信号，他是怎么测的呢？我们先打开这个圣品输出开关，打开之后 这个右侧的灯亮表示他现在正在输出，那输出之后平普仪上已经有信号显示出来了，那这里有一个信号，这里有一个信号，哪个是我们需要的呢？我们把中心频率设到和上面的仪器一致，我们设到引进赫兹， 然后呢扫宽是带点，给我设个实照，扫宽设完之后幅度 摔大一点，然后按 pk 搜索，这是一个单品点的信号的最基本的测量方法。这个是二百多毫伏的信号，对于贫苦仪来说是一个相对比较大的信号，那如果是很微弱的信号呢？比如说现在我们测个负一百的笔号， 大家发现我一旦输出负一百 d b 好的时候，屏幕一上直接没有显示啊，只有葬身了， 这是为什么呢？你看一下屏幕仪左侧，左侧，他的噪声显示的是负八十一 db 毫，噪声都已经负八十多 db 毫了，那么他负一百 db 毫的信号肯定是无法显示的，比噪声都低了在噪声里面了。那如果要把这个信号显示出来怎么办呢？ 那我们就要想办法去降低频谱仪的底噪，跟大家分享一下频谱仪来降低底噪的方法。第一步就是尽量先把这个扫宽设小一点，比如说现在我设的十兆，我们设个一 照看一下，我把 spa 他的扫宽降低之后，其实他的底造也随时降低了很多点，一下浮动，然后把这个衰减器设到零一号。为啥会有这个衰减器呢？就是因为我们这个频谱仪他最 大能测到二十 db 豪的信号，那二十 db 豪对平普仪来说是非常大的信号，所以它内部自带了一个酸碱器。那现在把酸碱器关了之后，现在这个平普仪的底噪它已经变成了负一百一， 特别好，这个小星河他基本上已经能看到了，虽然他能看到了，但是他的跳动很大，没办法稳定一下了。那第三步是啥呢？就是很重要的参数叫 rbw 和 vbw， 就是他的分辨率贷款和视频贷款。 点 bw 其实可以看到分辨率贷款和视频贷款，他两个之间是存在一定关系的。如果我们把它设成一比一，就在这里调节， rbwvbw 也会随之调节，直接去调节就可以了。 我把它设到二点四 t 减小之后，我会发现底造越来越小，我信号越来越明显，而且信号越来越稳定。再确定点 pk 可以很好的去把它测到了，测的很精确。
161安泰小课堂
03:25查看AI文稿AI文稿大家好，今天给大家分享的是如何手动测试相对照片，跟着我的步伐一起来学一学吧。 向位噪声呢，是指系统在各种噪声的作用下引起的系统输出信号向位的随机变化， 他是衡量频率标准员平稳质量的重要指标。那么如何测量相对造成呢？接下来就跟着我一起来看一看 今天我们用到的仪器呢，有适得的 n 九零二零 a 填补分析和一台一八五七 d 信号发射器， 还有我们的这个转接头，以及我们的这根射频线，包括我们后面接的一根 b n c 的线。首先呢我们在这个频谱和信号源的后面用一根 b n c 线将信号源的实照输出连接到我们平普的外部参考输出上，让这两台仪器的频率处于 一个同步状态，然后前面呢我们就用这个呃一根射频线连接他的两个输出的口就可以。准备好之后呢我们就开始测试，首先呢我们将这个信号源的频率设置到一记合格， 然后将它的功率设置为负二十里地，然后设置完成之后呢，我们开一下输出，然后接下来我们设置这个频谱的设置，首先频谱呢我们将它的即时频率设置成一记合格， 然后设置他的扫宽，然后这里呢因为我们测的是二十 k 合资，使得他的这个相机造成，所以说我们的扫宽呢就设置为一百 k 合资扫宽。设置完成之后，我们把它的这个参考电瓶 设置为零 d b。 然后接下来呢，我们设置他的一个 r b w 和 v b w， r b w 呢，他也不是越小越好， r b w 越小的话，他的底噪会降低，但底噪降低的同时呢，他的单边带造成的功率也会随着降低。 所以说这里呢， rbw 我们就设置到一 k 盒子左右。然后呢设置一下他的 abwabw 呢，我们这里就简单的设置一个一百赫兹就可以了， 因为 abw 这里呢是为了让这个线好看一点，所以说我们就设置成一百赫兹。接下来呢，我们在这个称按键里面设置一下他的剪拨方式。 剪拨方式呢，我们这里设置为平均。接下来呢，我们设置一下它的扫描时间。呃，扫描时间呢，设置为自动， 然后扫描精度我们设置为精确。接下来呢，我们按一下 cno 按键进行一次扫描。扫描完之后呢，我们用这个分支搜索按键选一下。接下来呢，我们在这个 maxang 里面添加第二个 mac 点，也就是二十 k 赫兹。 这样完成之后呢，我们进行一次新动扫描。扫描完成之后，我们点一下这个 max 方式，在这里面呢，选择这个 max 照称。 然后这里呢就可以看到他测出来的一个效率造成值，这里呢我们测出来是负九十九 db。 这就是香芋皂身测试的所有步骤。香芋皂身是衡量信仰发生旗舰品质的最重要指标之一，它在航空航天以及国防和通讯领域起着重要的作用。大家有关于香芋皂身的疑问可以在视频下方留言。
86安泰仪器维修租赁
02:19查看AI文稿AI文稿信号源的这个重要参数你会测吗？大家好，我是工程师最好的朋友小明。我们常说的向噪就是单边带向位噪声是指诊断器信号周围噪声频谱的频率仕途，他体现诊断器的频率稳定性。 香味噪声是衡量信号发生器件品质的最重要的指标之一，在航空航天和通信领域的应用中起着重要的作用，而测量香味噪声测试能力也是频谱分析的一个重要功能之一。那今天我们就用酒井 psa 五千 b 来演示一下如何手动测试信号源的香味噪声。 首先，为了进行一项微噪声测试，我们需要准备以下工具和设备， 接下来我们进行相位噪声测试。第一步，设置信号源。我们将信号源 功率设置为零 dbm， 再拼移机赫兹调制类型设置为连续载播，点击编译，点击播放。 第二步，设置频谱仪，将中心频率设置遗迹赫兹，根据测试载播偏移程度将扫描带宽设置十 k 赫兹即可。第三步，设置分辨率带宽 rbw。 注意， rbw 并不是越小越好， 降低二 bw 并不会改善远端降噪测试，因为虽然底造降低，但边带功率也会降低，而且二 bw 太小可能会影响测试速度。 因此我们将 rbw 设置为十赫兹，以获得更好的波形。第四步，设置减波方式为平均减波。在计线菜单中将计线类型设置为平均减波。第五步， 使用标记功能 mark， 将标记模式改为差值标记，并设置差值的平篇一 k 赫兹，再选择标记功能，将带类功能改为标记噪声噪声的带宽设置为零， 这就是我们要测试的一级赫兹仔波平篇一 k 赫兹下的相微噪声以上就是相微噪声测试的所有步骤啦， 其实测试相位噪声不用这么麻烦，九井的 pac 五千币有专门的相位噪声测试软件，切换到相位噪声模式并打开十倍频频表，就可以直接以列表形式查看所有频频点的测试结果，无需手动设置啦！
457硬核玖锦
02:32查看AI文稿AI文稿哈喽，大家好，我是工程师小蕊，你知道哪些指标会影响贫富一的底层吗？首先我们要知道什么是底层， 一般在频谱仪的屏幕上会看到很快整个频段的噪声底，这就是底噪。频谱仪的主要用途是搜索和测量电瓶信号，包括低电瓶信号。这种测量的最终限制是频谱仪自身产生的造声， 有射屏链路及相关原件的随机电子运动产生的造声，经过链路的多级放大后，作为造声信号出现在显示屏上，我们称为显示平均造声。电瓶也叫做丹诺，它限制着我们测量低电瓶信号的能力。在无线电监测、检测以及 无线电干扰的查找过程中，经常会遇到一些微弱的小信号。在应用频谱仪对这些小信号进行监测时，我们该如何降低底噪来测量这些微小信号呢？首先我们准备了一台信号源和我们九井自己的频谱分析 psa 五千 a， 将信号源设置为一个一记赫兹负一百二十 db 号的单音信号，将仪器设置为确诊状态。可以看到在全扫宽范围下，由于此时底造淹没了这个微小信号，因此并不能检测到它，所以我们需要通过降低仪器的底噪来检测这个微小信号。 我们估计信号范围在八百兆到一点二 g 刻字之间。首先缩小测量范围，将起始频率设置为八百兆，将中指频率设置为一点二计。第一步，减小衰减，将衰减设置到零 db， 可以看到底造由负七十 db 毫减小到负八十 db 毫左右，没有找到信号。 第二步，打开预放，此时参考电瓶减小为负四十 d b 号，底造减小为负九十五 d b 号左右人就未找到信号。第三步，通过减小分辨率贷宽的方式减小底噪，在缺损状 台下，分辨率贷款为三兆赫兹。首先我们减小为一百 k， 没有找到信号，继续减小，设为一 k， 在屏幕中间出现了这个小信号，我们缩小扫宽范围，精确查找设置扫宽为十兆赫兹。参考电瓶为负八十 d p 号，减小分辨率贷款为一百赫兹。 可以看到屏幕上清晰的显示了这个微小信号。 psa 五千 a 的最小分辨率贷款为一赫兹。减小分辨率贷款可以减小底造，比如说分辨率贷款变化一百倍，造成变化二十 d b 分辨率贷款越小，仪器的扫描速度就会越慢。 好，现在已经出现了在低频范围内，我们的 psa 五千 a 最小底造可以达到负一百六十 db 毫米赫兹。以下以上就是今天分享的全部内容，欢迎大家在留言区一起分享探讨，谢谢大家！
838硬核玖锦
01:47查看AI文稿AI文稿大家好，本期我们实测一款工作频率为一千两百赫兹到一千四百赫兹，四通道发射功率一百瓦的 t r 组 建，主要应用于相控阵雷达系统。今天测试的指标包括接收通道的增益、噪声系数以及数控衰减特性。我们先测试的指标是影响产品最终灵敏度的增益和噪声系数。首先我们测试增益， 使用射频信号源提供输入信号频谱仪测量输出信号电瓶来计算增益。可以看到次操作完成后，仪器实测显示该模块的增益约为三十 db。 接下来我们使用噪声系数测试头测量噪声系数。这个过程需要在产品的输入和输出端 连接频谱仪的同时，在输入端还需连接一个噪声源来记录产品的噪声系数。 可以看到噪声源显示产品运行过程中噪声系数始终维持在两 db 以下。最后，我们要测试的项目是数控衰减，主要测试参数包括衰减范围和步进。测试时我们先将模块增益调至三十 db， 通过上位机设置不同的衰减值，可以扩展接收机的动态范围，使系统在强信号与弱信号之间保持正常工作。再使用频谱仪验证实际衰减量 与设定值的一致。可以看到频谱仪上的衰减不仅是零点五 db， 衰减范围也维持在零到三十一点五 db 之间。那么这就是我们此次测试最终验证的产品数据。屏幕前的射频同行们如果对其他产品或者其他测试项目有 兴趣，可以在评论区给我们留言并点个关注。我们将持续为大家更新你们最感兴趣的内容。
05:02查看AI文稿AI文稿哈喽，大家好，这里是安泰小课堂，我是今天的主讲工程师贾佳。随着国内科技的发展，国产的仪器越做越好， 今天跟大家介绍两台国产的平普分析仪，这台大的是安徽白鹭的 hsa 零八零，这个小的是上海创元的 t 八六零，这两款都是手持平普分析仪，可以通过电池供电， 一起看一下他们都有什么特点。首先看一下这台大的 hsa 零八零，他的续航能力能 达到三点五小时以上，而创远的 t 八二六零更是能够连续工作五个小时以上，能够满足全天各种复杂环境的外场信号测试。我们先来看一下这台 hsa 零八零，看到他的第一眼就是他的超大屏幕， 是一个十点一寸的显示屏，并且可以支持触屏操作，而且后面带支架，可以支在桌子上使用。那这台 t 八二六零手持屏幕更小，更加便携，是一个全触屏，并且使用和我们的手机非常相似，非常容易上手。 再来看一下两台一期的指标，这台 ssa 零八零，他的频率范围是五 k 赫兹到八 g 赫兹之间，最高可以达到十八 g 赫兹底造低至负一百六十 db 毫以下， 而动态范围从正二十七 db 行到负一百六十 db 行均可测试。而在一 g 赫兹时，平片一兆赫兹相当为负一百零八 dbc 没赫兹。 g 二八六零的频率动态范围是九 k 赫兹到六 g 赫兹，动态范围是正二十 db 号到负一百六十六 db 号。在一汽赫兹时，平片一兆赫兹的相当为负一百二十三 dbc 美赫兹。由此看来，虽然这台 hsa 零八零的频率范围更高，但是 t 二八六零的幅度范围更高，并且底造更低。 t 二八六零支持安卓下的 apn 接口，支持二次开发。为了更好的对比两台仪器的指标，我们来分别测试一下他们的底噪。 首先是 hsa 零八零将五十五负载接在这台仪器的输入接口上，我们将起始频率设置为一 g， 中指频率设个一点二 g， 然后将参考电片设置成负十 d b 行，将衰减器设置为零解播，此处设置为 平均二十次，然后点击 pk， 然后选择平标到中心频率，将分辨率带宽设置成 dk 赫兹，然后将扫宽设置成十 k 赫兹。 我们可以打开前置放大器，再继续降低底噪， 现在是负一百四十地平毫的底层，然后我们将分辨率贷宽可以往小调， 然后也可以降低扫宽，我们看到它测试到平均二十次之后，它的底造档负一百六十二点五四 d b 号左右。我们再来测一下这台仪器的底噪。 先将负载接上，和刚才同样的操作，先设骑士频率和中指频率，骑士频率同样设个一集合资，截止频率设个一点二集合资， 然后设置参考电瓶，设置负五十 d b 毫，然后将顺减器设置为零 d b 毫。减拨方式选择材料减拨，扫描平均值设为二十， 然后点击分值搜索分值，搜索到的频率是一点零二四集合资，所以我们将中心频率设置成一点零二集合资，然后改变分辨率贷款， 将它设置为一 k 盒子，将扫盘设置为十 k。 我们可以 观察一下目前的底造是负一百零五 db 毫左右，可以将分辨率贷款再往下降，将扫描时间改小一点。 然后我们将灵敏度设为高，我们测一下现在的 底造是负一百五十三 db 毫，说明我们测到的信号能够低至负一百五十三 db 毫。总的来说呢，两台仪器各有各的特点， hsa 零八零屏幕大， 频率范围广，可以选配耕作园，选建昂 t 二八六零更加小巧便携，出差时携带更加方便，能够满足我们在外场不同环境下的测试。今天的分享就到这里了，你 p 可哪台平普分析仪呢？
49安泰小课堂
01:34查看AI文稿AI文稿请问频谱仪如何实现再生功率从负九十降低到负一百三十呢？有三个方法，一、调整 r b w 和 v b w。 r b w 是 频谱仪中频滤波器的带宽，带宽越窄，进入解波器的再生能量就越少，底噪就越低。 而 v b w 可以 对减波后的信号进行平滑减小， v b w 可以 进一步平滑噪声，让我们的信号轨变得更加干净。二、采用计线，平均噪声是随机的，通过多次扫描的计线进行平均，可以让随机噪声相互抵消， 从而平滑掉噪声尖峰。平均次数越多，噪声波形越平滑，波动越小。三、起用前置放大器预放，具有高增益和低噪声系数，能放大倍测信号，同时对自身噪声的增加控制的很好，在整个系统上改善性噪比， 可以有效降低显示噪声电频。三个方法都能在不同程度上降低底噪，通常组合起来使用， 这样可以测试更小、更微弱的信号。刚刚提到的预放功能在大多数频谱仪上属于是加钱开通的选件功能，在海德罗杰频谱仪上是标配且自动使能的功能，当配测信号低于负三十 db 毫的时候自动开启，根据信号大小切换不同增益程度。 同样值得一提的是，海德洛街全系频谱仪都拥有超快的扫描速度，哪怕降低 r b w 后，依然能保持较快的扫描速度，快速地获取测量结果，提升效率。
200安泰小课堂
01:26查看AI文稿AI文稿今天给大家带来一个打孔机电机振动检测案例，本次检测对象为打孔机的驱动电机，电机功率为四千瓦，额定转速为一千四百七十转每分。 我们在电机驱动端和电机自由端轴承座上共布置两个测点，依据 iso 一 零八一六杠三标准进行振动评级。 测试结果显示，机组整体震动被平定为注意状态，各侧点震动幅值均较大，需安排计划检修。 我们对频谱图进行深入分析，在频谱中，已被转频的周边区域存在明显的底角能量排声，表现为噪声基底升高，而非单一的离散谱线。 这种现象通常只是基础或支撑结构存在不稳固，或是皮带转动系统的动态不稳定，这可能诱发整个运转系统的共振，使振动能量进一步放大。 建议首先调整电机与附载之间的皮带轮对心经度，并按设备规范调整皮带张紧力，同时检查电机地角螺栓及基础台板是否紧固。关注我们，了解更多震动分析相关内容， k m instrument。
00:50查看AI文稿AI文稿mea 一 千系列频谱分析仪是模拟降噪的经济性频谱分析仪，其频率覆盖从九 k 赫兹至四十七赫兹，具备四十兆赫兹的 iq 分 析带宽以及一百兆赫兹的实时频谱分析带宽， 通过实时频谱分析更容易发现隐藏的频谱细节。 mea 一 千系列支持造成系数测量以及项目造成测量等等。 还提供最大到二十 g 赫兹的追踪源功能，可单独作为激励源使用。提供一定的矢量网络分析仪功能，可以完成 s 一 s 二一参数的测量， m e a 清晰内还提供了业内唯一的双音信号输出功能，单台仪器即可完成 edb 压缩点三阶胶条测试，完成教学生产与研发场景的生产需要，为用户提供经济高效的射频微波测量方案。

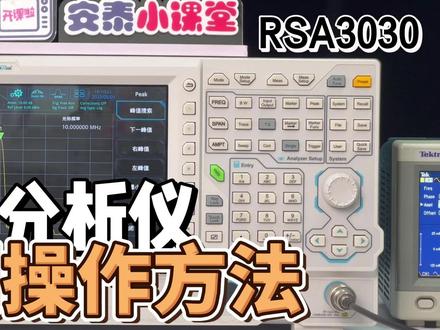

07:59查看AI文稿AI文稿这个是一台椭圆的 lc 三零，三零系列屏幕分析拿到一台这个机子之后，我们应该如何去操作？一起来看一下。那这里是他的这宫殿，然后后面这两个腿啊是可以撑开的， 这样的话可以让前面有个倾角，那上好电之后，他的开机键在左下角，我们直接开机， 现在仪器已经开机了，然后咱来看一下他的一个大概操作，这是他的这个屏幕区域，在屏幕区的这个右边他有一个菜单栏，这个是活动的菜单，我们如果要去选择你这个上面菜单的内容的话， 在这个菜单右边对应的按键可以去进行点击，另外呢也可以去直接单击他就可以选择进行切换。先来看一下他这个按键区，按键区域的话，首先 是我们最常用的几个按键，第一个按键是你的模式，那这台屏幕分析的话，它是有两个模式，加了其他选项的话，可能还会有延安模式或者是这个网分的模式，这个里边它有这个扫屏模式和实时模式，我们常用的是扫屏模式， 在扫屏模式下呢，第一个按键是右上角的这个 proset 按键，这个是恢复出厂设置，比如说你现在已经给他设置了很多东西，然后要进行新的测量的时候，如果你想要调回去非常麻烦，或者是你的设置可能遇到哪些问题，那你直接去按一下这个 proset， 就是恢复默认设置， 那这样我们仪器就会恢复到一个出厂的设置，你再从头开始设置就比较方便，它在旁边是这个凹凸处就是自动设置，比如说你现在接入一个信号，这个信号是一个比较简单的信号，你可能不需要自己去设置的一些参数，我们直接点击这 凹凸处啊，仪器就会给你自动设置到一个合适的位置，再往他的左边的话，是 mirror set up 测量的一些设置。那我们先来看一下最常用的这个几个按键。首先第一个是 frequency f r e q 这个缩写， 按下频率之后呢，我们可以在这里边去调节这个中心频率，提示频率和中指频率，还有中频不长等等。中心频率他就指的是 你这个屏幕中间这个位置，他所代表的一个频率是多少？其实频率呢，就是屏幕最左边他的一个频率，中指频率就是屏幕最右边的一个频率。第二个按键就是 spa 扫宽，扫宽的话就是屏幕从最左边到最右边他的一个范围。 比如说你的七指频率是一记赫兹，中指频率是两记赫兹，那他的扫宽就是一记赫兹，就是用左边减去 右边就可以。然后你在这里边也可以去调节圆扫宽，那就是全频段的圆转宽，那再往下的话就是 ampt 是一个参考电瓶，那参考电瓶的话，它指的是这个屏幕，就是我们这个刻度线，它最上面这一条这个横轴，它所代表的 这个标度啊，我们可以看到现在参考电瓶是负的三十六，最上面这个刻度线，它的功率值就是三十六的。好，那如果你现在信号可能已经超出这个范围，那你可以将这个参考电瓶给它设大一点，那这样整个波形他就会往下移，这样你可以把 我已经圈到我们这个屏幕中间来，这样方便观察。再往右边的话， bwbw 是带宽， bw 里边可以去调节这个分辨率带宽和视频带宽，就是我们常说的这个 rbw 和 vw， 可以将它调节为手动的， 也可以将它调为自动的，正常我们测试的时候，其实自动模式就够用了。下面这个是确实就是极限，极限的话就是我们刚才屏幕上那条线，那你可以去设置你这个极限的类型，极限类型是清出协助，就是表示他一直在刷新， 然后平均模式呢，他会对所有的点做平均最大保持，我们有可能会用到，但这个屏幕上是一直在实时刷新的这个信号他可能歘一下就过来一下，你可能捉不住，对不对？那这个时候你把记性力将改为最大保持，如果你这个信号他突然间进来，那就可以将这个信号留在屏幕上，这个是最大保持的一个用法。 一般情况下默认的都是这个情书写入，再往下这个按键 swip， swip 的话是扫描，那因为这个扫平式的拼谱仪呢，它实际上是从最左边的点往最右边的点去扫过去的，那这个就是它的扫描点数和扫描时间。扫描点数就是从最 左边到最右边，他的一个点数是多少？那现在是八百零一个点，你也可以进行修改，那这个点数你在这个屏幕下方也可以看到，他有他的点数，那还有个扫描时间，那就是从最左边到最右边，他的扫描时间是多少？那扫描时间呢？我们现在可以将它啊调整为一秒，那调整完之后我们就能明显的看到 他这个仪器扫描的一个过程，那当然这个扫描时间都可以调成为自动的。单次扫描的话，就是啊，我只扫一次，那之后就停止了，连续扫描的话，他就是反复的一直扫描，这也是最常用的。然后在所谓谱的旁边这个 cond 和森狗，那森狗所代表的就是单次扫描， 那炕的话就是连续扫描，然后在这个按键的上面呢有一个 t j， t j 是跟踪源啊，就是这个接口，如果你选配了它的话，是可以当做一个简单的网灯去使用的，然后在上面是一个 input output， 可以去修改它的输入组框，然后外部出发等等。再往这个右边是一个 mark， mark 的话是标记点，你可以去添加标记点，帮助我们读取你这个屏幕上现在这个信号的一个功率值或是频率值。那其实还有个最常用的就是旁边这个 pick， pick 是峰值， 那你按下峰值之后，会自动给你找到这个屏幕上最高的那个点进行标记，你也可以去设置你这个峰值搜索的一个参数，在这个峰值这个菜单后面进行设置。 比如说你现在有两个峰值，对不对？一高一低，然后他可能你按下第一次的时候，他会到最高那个点上面，然后你按下下一个峰值，就可以到第二个那个点上面，再往右边这个区，这六个按键是系统的一个设置，像一些关于时间呀，语言啊这里的设置，或者是存储调用 文件等等这类的设置都在这个区域，下面的话还有一个比较常用的按键就是 touchloc， 如果我们将这个 touchloc 打开的话，那他这个时候是不能触屏的。我们在设置这台仪器的时候，你可以去通过刚才这三个按键键设置，也可以是直接用双指 在这个仪器的屏幕上进行设置也是可以的。那我们最常用的一些参数，像中心频率 rbwvbw 都会在这个屏幕下方进行显示，然后屏幕的左上角他会显示标记点的一个当前频率值和功率值。 来看一下这个接口，这个接口的话是 n 型母头，那他的一个最大输入是三十 d p 好，他的组抗是五十欧姆，所以这个一定要注意不要超过他的一个上线，避免损害仪器。那如果你要进行保存的话，你的优盘就可以插到这个前面版的 usb 的位置。 当然我们在保存的时候，你可以去保存仪器的状态，就是你设置的一些参数，也可以去保存在极限或是保存你的测量数据， 根据你想保存的文件型保存就可以了。这个就是这个仪器大概的一个软件介绍啊，那我们看一下如果你想要去测试一个型号的话，应该去怎么设置。先将仪器复位， 那现在我们用星儿发射器给这台仪器先给一个十兆赫兹的一个正弦拨信号，然后我们看一下在频谱仪上如何进行调节，因为我们现在已经知道这个信号它的频率是十兆赫兹，所以呢我们可以将中心频率调整为十兆赫兹， 那这样的话在屏幕上出现了很多这个型号，那有很多可能是干扰型号，那这个时候我们可以将扫宽给他调小，我们将扫宽给他 调整为一百 k 赫兹，那这样的话在屏幕上他实际上只出现了啊一个尖峰，那出现这个尖峰之后，他很有可能就是我们想要的那个型号。这个时候我们就可以用峰值标记去找一下，他光标频率是十兆赫兹， 在左上角就可以看到频率十兆赫兹，它的幅度是负的二十点六九比比豪，那这个时候我们的信号就可以被找到。那以上呢就是关于这台一汽的一个简单操作测试问题，找安泰。
177安泰小课堂
01:45查看AI文稿AI文稿如何降低频谱分析仪底造？频谱分析仪底造 background noise 是指在频谱分析中仪器本身或环境中存在的一种随机性质的噪声，它可能来自于仪器的电子元件、放大器的热噪声、外部干扰、环境电 磁辐射等因素。底造会对测量信号的精度和准确性产生影响，特别是在测量较弱信号时，底造可能会成为主要的限制因素。 降低频谱分析仪底噪对于获得准确的信号测量结果非常重要。以下是一些降低频谱分析仪底噪的常见方法。信号源优化使用质量较高且低噪声的信号源可以减少带刺信号本身带来的噪声。 平均测量，通过多次测量的平均来抵消随机噪声的影响。多次测量的平均可以提高信造比，从而减小比造对测量结果的影响。分析带宽设置缩小频谱分析仪的分析带宽可以降低背景噪声的影响，但同时也会减小信 号的分辨率。前置放大器使用前置放大器可以将带侧信号放大，从而提高信号强度。相对于底造的比例改善性。造比 滤波器在输入信号之前使用适当的滤波器以去除一部分噪声。滤波器可以帮助集中关注感兴趣的频率范围。校准和校正。定期进行频谱分析仪的校准，以确保仪器的测量准确性，避免仪器自身引入过多的噪声。参考员优化，如果使用了外部参考员进行同步，确保参考员的质量和稳定性， 以提高信号的准确性。环境控制将仪器放置在噪声较低的环境中，可以减少外部环境噪声对测量的干扰。噪声分析使用频谱分析于内置的噪声分析功能，分析噪声的来源和特性， 采取针对性的降噪措施。总之，降低频谱分析与底噪是实现准确信号测量的关键步骤，需要结合多种方法来平衡信号强度和噪声意志，从而获得可靠的频谱分析结果。
