cypcut打开dxf显示版本过低

如何升级切割系统？最近有很多老铁联系我们，说他的设备同样的配置没有我们这个功能，那么可能是他的软件版本过低， 就要进行系统升级，下载新的版本软件。在更新软件的时候，我们要把这个系统参数进行备份，防止误操作数据丢失。好，现在我们安装新的软件，点击下一步， 点击我接受点击安装，其他的不要去动。安装完成更新之后，我们有高速威廉以及你 线工艺，还有一键切断这些功能。 深情的酒让我走出天空。

大家好，这一讲我将来主要介绍一下，呃，我们赛普卡的激光切割软件的使用，打开软件以后，我们可以看到我们软件主要分成几个模块，呃，我们软件的右侧呢是一个加工控制模块，软件上方和左侧是一个图形处理模块 啊，下面我将一一介绍我们的基本功能。呃，我们左上角文件啊，下拉菜单里面包含了我们可以新建一个文件，或者是打开一个啊之前保存过的 lsd 文件，或者是啊其他比如 dxf 格式的一个文件。 嗯，打开一个样图，然后我们也可以将这个呃图形另称为一个。呃，比如我 iosd 格式的，我可以另成为一个 dsf 格式的，这样可以给 cd 打开。嗯，这排样功能后面讲，然后我们也可以导入一些啊其他第三方软件的一个呃图形格式 啊，我们这边有个报告，主要是分成了一个加工报告单，还有排行报告，使用报告。呃，我们这个加工报告单呢，主要是，呃我们可以把当前软件里面图形的一个 啊，预估的一个加工时间，还有他两个切割总长空一总长给可以生成一个打印的报告单。 然后我们的排样报告呢，就是我们使用我们赛布卡图了，已经排完样以后了。可以啊，我这边没排样，所以是没有排样结果的 啊，然后我们的使用报告功能呢，是可以把啊我们这个一段时间内机场的使用情况进行统计的啊，我们点开来看啊，我们现在统计的是有个统计的一个其实时间和 截止时间啊，然后其中的闲置时长呢，是打开软件以后啊，什么操作都没进行的啊，关闭时长就是软件没有开启的一个时间。 工作时长就是我们软件打开以后进行加工的一个统计的一个整个时间，然后还有整个呃统计走起以内激光器就是我们打开激光的一个时间， 然后我们这边是可以啊设置一个呃统计周期的，比如本周或者是 上周等等，然后我们可以啊分不同的班次进行统计，像我这边有一个早班或者晚班，然后我们可以把这个删掉，然后 呃把这个时段设好，以后呢这里点个保存输入班次的名称，这样我就可以分不同的班次进行统计了。 好，然后我们看我们这个用户设置里面有一些用户参数的设置啊，里面啊包含了两大模块，一个是一个自动优化，就我们当我们导入啊第三方软件的一个图像 格式的时候，我们会对图形进行一个自动优化处理啊，包括了一个嗯去除极小图形，去除重复线啊，或者是合并相连线以及自动平滑。然后我们对于呃导进来这个呃图形是可以进行一个自动排序的， 然后呃有些图形有可能会是一个呃音质单位的，像这里我们有一个导入单位的一个设置。 另外我们可以啊，对于啊比如说我们 cd 里面啊进来以后是一个群主的，可以进行一个自动打伞，也可以把自动的将那个文字转化为曲线， 然后嗯进行，然后导入零件的时候可以忽略单独的文字。好，然后我们最下面是可以进行一个啊自动的涂层映射的， 好，现在给我们打开一个呃带有多图层的一个，我们这样看一下，那比如这个啊图形我们倒进来就把 cd 的三个图层也一起映射过来， 然后我们这个呃绘图板这边呢还有一些呃基本的设置，然后这边主要有一些使用习惯，就我们啊是可以啊 勾选上自动打开最近使用的文件呢，然后我们也可以啊勾选上禁止啊，鼠标和键盘快速拖动和复制啊，这个功能主要是为了呃防止我们有时候啊有些图形打开以后，然后不小心误操作，导致呃局部的图形偏移了， 然后我们只可以来购选啊空间坐标器下打开文件时候啊使用上一次的一个停靠停的设置。 呃，然后我们的呃参数备份功能呢，是可以把我们的平台配置工具，还有我们的漂 c， 还有我们的全局参数都备份成一个文件呢， 然后我们这边诊断工具啊是有一个控制卡监控啊，使用这个啊控制卡监控呢啊，我们可以啊进行一个单轴的脉冲测试， 比如我这边我给 xo 发一千个脉冲啊，如果在机床上这边会有一个编码器反馈回来，这个也可以用 来啊检查我们变化器反馈是否正常，然后这边啊左下角是可以有个啊硬硬纤纤维的一个信号的一个检测的， 然后呃这边右侧呢是我们那个输出口，然后这一侧这边是我们一个输入口一些信号啊，我们在这里也可以看到我们啊之前在平台配置工具啊，配置的一些啊 l 口信号， 当我们使用扩展 l 模块的时候，我们也可以进行一个扩展 l 的监控啊，我这边没启用也打不开，然后我们这边也可以进行一个啊气体爹的校正啊，我这个 demo 模块延时版软件打不开这个功能。 然后我们这边也可以啊，进入一个 bcbcs 一百的监控啊，我这边暂时也不支持这个功能。 以及我们可以当我们使用的是 yos 的一个激光器的时候，我们是可以打开一个他的一个呃远程监控界面的，这边包含了他的一些状态报警啊，以及警告提示等等。 然后我们这边还呃有一个功能是一个烤鸡功能，就是我们把啊我们啊出厂前需要的一些烤鸡啊部分集成到了一个模块里面，那我们这里边可以进行一个啊，比如纯这个的烤鸡，或者是 xy 的空轴的一个 烤鸡，然后或者是一个交换台的烤鸡都可以 呃在我们软件的左侧我们可以快速的生成一些简单的图形，比如啊直线啊，平面多段线， 圆 方 还有心形一些， 然后我们也可以生成一些简单的文字。 还有我们还支持一个呃可以导入一个标准的零件，我们把参数设置进去以后就可以就生成一个标准零件。 然后这边呢我们是呃有几个功能，一个是可以把图形居中对齐， 现在我把呃元歌方就举重了，然后我这边还可以呃倒圆角，就是呃选中图形以后可以将整个图形都倒一个圆角，倒个 r 五，没看到整个图形进行了一个倒圆角，操作 好，我们还可以把这个图形给炸开 啊，然后在我们左边侧边栏偏上的位置啊，有五个按钮，分别对应的五种模式啊，第一个是一个啊，选择模式， 第二个啊是一个啊，节点编辑模式，就进入这个模式以后呢，我们那个啊，我们的图形就是会以节点表示啊，我们可以用这个节点编辑模式啊，来优化处理一些图形啊，比如有些类似 你像这种缺口自动优化有可能处理不好，我们可以进入啊节点编辑模式，然后 人为的把这个结点给拖上来啊，这样来优化处理图形。 嗯，然后第三个是我们的那个手工排序，有时候我们如果对呃自动排序的结果不太满意，我们可以进入手工排序模式，然后一个个的点选图形啊，进行排序。 嗯，我们看一二三，我们可以按照我们点的顺序进行一个排序。然后呃第四个呢，是我们那个呃一个平移视图的一个啊，磨损。 第五个啊，我们是一个啊，可以把实图缩放的一个，有一个适应参考， 我们可以对整个试图进行一个说法。

其他所有重音都选中，点击一下这个背景图层，把它设置为这个白色图层，这种情况下我们点加工，只有这个 没有被设置为零图层的这个图层才会被加工，这也是一种选中加工图层的一种方法啊，当然最直接的就是把你不要加工的图啊全部都删掉，那肯定就只会加工所留下来的这些图形 啊，这种是最直接的方法，在这里就不详细介绍了。在这个加工控制栏里面，我们要介绍一些关于如何来暂停继续以及意外的终止之后，我们可以还是找到上一次的 断点继续加工的这样的一个方法啊。一般情况下，比方说当我们在加工的时候，激光器啊，或者是我们的辅助气体，我们的冷水机发生了一些意外状况之后 啊，我们可以通过暂停按钮来暂停当天的加工啊，并且可以通过回退啊前进啊，不停的回退前进来找到我们的断点，并且 啊并且继续加工。当然发生一些意外的时候啊，我们的系统会产生一些报警，报警之后也会进入这个暂停的状态啊，往往暂停之后我们要回退一段距离，因为刚开始暂停的那段位置往往是没切好的，我们需要回退一段距离，当这个时候回退的距离以及回退速度 可以在这个回退前进距离这两个参数数框里面进行设置啊。在有一些情况下啊，是加工被意外终止了， 被意外终止了，比方说，呃，突然间断电了，获得软件异常的关闭，比方说，呃，我模拟一下啊，在这个呃 windows 任务管理器里面把我们的 态度软件，我们赛派软件强行的关闭这个进程好，当我下一次工厂恢复供电了，我把软件打开之后，好，那么会软件会自动跳出这么一个对话框，首先他会提示你 是不是要回原点，因为你意外断电了，对吧？我们的这个机床坐标系可能会发生一些错误啊。回原点之后是不要返回程序零点。 回原点之后啊，是不是要定位到上一次加工的断点的地方，一般我们会选这个回原点，然后并且回到定位到上一次加工中断的地方啊，一般我们会选这个选项啊，但也可以选择取消啊。除此之外，当我们的加工 发生停止之后啊，被意外的终止之后，有可能没有断电，也不需要重新打开软件。这种情况下，我们点开始之后 会有这么几个提示，从上次停止地方开始加工，定位到上次停止的地方从头开始加工取消。一般往往我们会选择定位到上次停止的地方，比方说是刚才我们关软件时候啊，我们就会停在这个地方啊，可以自动定位到上次断点地方，并且进入一种继续就暂停加工的状态。 那一般我们也会点一下回退啊，回退一段距离，二点开始加工，首先定位到上次停止的地方，点继续 可以继续上次的加工啊，这就是几种我们可以找到断点并且继续开始加工的一个方法。因为我这个电脑上使用的是演示版的软件，所以一些功能 支持的还不是很完整啊。加工控制栏的下方有几个选项啊，这个也是为了方便我们呃实际操作过程中 上下料啊啊，包括实际的一些呃操作的一些选项，比方说这个加工完成之后回哪里，这个选项啊，就是一个方便我们上下料的一个功能，比方说一般情况下我们会直接选择加工完之后返回零点，那么当我们下次再把板子放上来的时候，再点开始就可以直接 呃从头开始加工啊。也有些用户希望板子加工之后，他可以停留在一个方便下板的地方，那这个时候我们可以把它停留在一个标记点，并且包括停留在终点啊，都可以 啊。这里面有个选项叫是否启用软线位啊，这个选项也是比较重要的一个选项，因为当我们的系统坐标正常的情况下，我们可以通过软线位做第一层的保护，那么保护机床不会超出我们的行程范围，不会是撞到硬线位啊，甚至撞到某个机器的极限啊。一般来讲这个选 像我们也是见用户要勾上的，这样的话是对机器来讲是一种比较安全的保护措施啊。下面是关于加工的计件啊，计件你今天要加工多少个啊？当前您加工了多少个这样的一个计件的一个功能，比如说我今天要加工一百个啊，当我每次点开始加工 啊，同步开始加工，每次加工完这个计件数量就会加一啊，这是一个计件的功能啊，还有循环加工 啊，这个里面循环加工我们分为正常加工和空走两种方式，一般我们做烤鸡的时候，我们会往往选择会空走啊，实际如果要循环加工，我们就点正常加工的间隔时间，这个间隔时间主要是为了防止我们来不及上下料啊，一般我们要预留一些时间用作上料啊，上料的时间， 如果这个情况下我们点，我们换一个简单的图形加工，一个圆尺寸设小一点，设为六好这个手， 我们点循环加工啊，点正常加工，每次加工之间间隔一秒钟，我们点开始加工好一次，间隔一秒加工第二次，每次加工完之后，这个加工技术会加一到达一百次之后啊，比方说我们把这个次数减少一点，十次 循环加工清除这件加工技术好，加工到十次之后，他就会提示你加工数量已经满了，你是不是要继续加工？三次，四次，五次，六次，七次，八次，九次，十次。好， 已经达到预定加工时次数十次，这个时候我们点确定就可以停止加工啊。不知道大家刚才有没有注意，在我当我在做加工的时候，我们的工具栏发生了一个变化，我们有一个隐藏的加工加工栏产生了，这个就是我们的一个加工的一个 显示的啊，帮助我们显示加工状态的一个工具栏啊，这里面有停止暂停 g g 按钮，也有可以显示坐标以及当前各轴的速度啊，一定给速度加工的计时以及我们的调高器的随动的高度以及失技高度啊，包括，呃，当前的功率，激光的功率和峰值功率 啊，显示这样的一个加工状态的一个工具栏，在这个加工控制栏的左侧是我们的这个关于图层以及图层参数设置的工具栏啊，我们可以把我们所要加工的图形 设置为若干个图层啊，比如说图层二，图层三，图层四，是不是个若干个图层？我们总共所有 sapca 的激光切割软件所支持的图层总共的个数是十六个。答案，这里面我们要排除这个零图层，因为零图层是不加工的图层，除了零图层之外有总共有十五个图层 层，那么这里面最后一个图层叫打标的图层啊，打标的图层我们设置呀会变成蓝色啊，除了打标图图层和零图层以外，其他的 十四个图层全部都是切割的图层，那么我们可以通过设置不同的图层来设置不同的工艺参数啊。关于设置工艺参数的，呃，这个 视频讲座我们将会放到下一张啊，以及下一节去进行讲座。那么以上就是我们基本所有我们的 sipcut 激光切割软件操作相关的一些视频的讲解，谢谢大家的收听和观看。

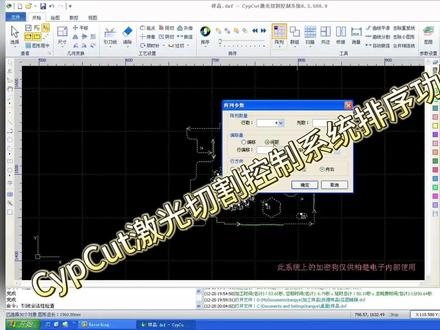

自动排序一般默认我们选择网格排序，在我们的 sipcat 极光切割软件里面，这个排序的功能是非常重要的，因为通过排序不光可以使得我们的切割的路径呃得到一个优化，而且还可以使得我们的软件来自动判别一个零件的内模和外模。 当零件的内贸内外膜判断正确之后，我们所设置的引刀线所设置的割缝补偿才能使真正有意义的啊，否则有可能内膜变成了呃外扩的啊，外膜变成内缩的，并且阴切阳切的顺序反了之后，那么我们的切割将是达不到实际的效果啊。 任意的图形，比方说我把这些图形本来是应该使阴切的，我把它设置为阳切的啊，外框应该是阳切的，我把它设成阴切的啊。这个时候 只要我做一下自动排序啊，这些刚才错误的这些设置都会恢复成正常的。刚才我们介绍了在自动打开第三方软件的时候，我们有一个排序的规则，分别为网格排序，由内到外和最短空移。这个是自动打开的时候选择的一些规则，但这个规则是比较有限的 啊，我们可以通过排序下方的这个小三角下拉菜单，我们可以看到 sapcat 结婚人切割软件提供了九种自动排序的规则。当你发现默认打开 图形的时候，我们做的自动排序不满足用户要求的时候，我们还可以通过这个下拉菜单重新来选择排序的规则。打个比方，我们可以从左到右。 好，当我们做了一次从左到右的排序之后，我们可以通过拉这个进度条来观察一下啊，所有的切割的路径就变成了从左到右啊，从下到上啊， 就变成从下到上啊。这里我们再换一个更有特征的图形，我们来看这样一个图形，一个复杂的图形，当我们选择排序的规则，从左到右。 好，我们来看一下，从右到左图，上到下图，下到上逆时针。那么什么情况下使用这些排序的规则呢？一般来讲，我们最常用的是啊，网格排序，它是属于一种呃，优先某一个区域加工那种排序规则，也就是当我把一个临近区域的图形都切完之后，再 切割另外一个临近区域的图形啊，这样的排序规则一般是我们所推崇的啊，小图形优先啊，考虑到有些特殊的工艺，我们会把一些比较小的图形先切掉，再去切大的图形啊，由内到外啊，有一些像，比如说圆环形的图像，一些圆环形的图啊，我们可能就会 希望他从内到外这里没有找到图。嗯，局部最短空移路径啊，一般来讲，我们在刀模切割里面经常用到这个局局部最短空移路径，他是找到 当前所切图形的最临近的一个图形，作为他的下一个图形来切割。当然这九种排序的规则，随着我们激光切割软件的不断的优化，未来我们还会进行更多的排序规则的添加 啊。在做自动排序的时候啊，有些时候我用户不希望修改这个切割的方向，那么我们可以点上这个禁止排序修改方向 啊，来禁止排序的过程来修改切割的方向啊。一般情况下我们是希望排序来修改器，修改切割方向，这样可以达到一个最大程度的优化切割路径的一个过程。除了这个自动排序以外呢，我们还有一些相应的手工排序的呃，按钮啊，在这 排序右边有一些手工排序的按钮，我们把这个一二三这个虚号工具栏打开啊，我们看一下，现在这个图形是第八十二个，在整个文件里面是第八十二个被切割的，那么我们可以通过这个最前按钮点一下它就变成第一个切割了，最后按钮它就变成第二百一十一个切割了，那么也可以 通过这个向前一个二百一十个，向前一个二百零九个，再向前一个二百零八个和向后一个二百零九，再向后一个二百一一十，再向后一个二百一十一啊，这样的 几个功能来进行手动排序，当然这样的手工排序是比较累的啊，一般也是我们所不推崇的啊，与这四个手工排序按钮对应的，我们还有一个呃，相对来讲我们比较推崇的手工派序的功能，就是在这个绘图栏下面左侧的绘图栏这边有一个一二三的一个箭头， 我们一般来讲会用这个箭头来做手工排序啊，这个工具就是我们点到哪里就从哪里开始加工，比方说我要先加工这个圆，点一下 这个圆就变成一，紧接着要加工这个图形，点一下他就变成二，再紧接着要加工这个图形，点一下变三，点一下变四，点一下变五， 有时点到哪里就加工到哪里啊，这个手工排序的功能一般来讲是我们常用的，当然图形如果过于复杂的话，我们是更倾向于用这个自动排序啊。比如说一个图形里面有一个文件里面有一千个图形，那你当然不可能每一个图形都去手工点一下，这样是会非常累的。除了刚才我们讲到的一些 呃与图形相关的功能以外，这边我们还有一些呃比较高级的功能啊，我们来做一些举例啊。打个比方，当我们编辑好一个图形之后 啊，比如说这个样品的图形啊，把这个删掉，设置好引刀线排序，做过割缝补偿啊之后，我们往往 哦这边还要再做引入线的检查。做好一个零件之后，往往我们需要批量来切割这些零件，那么这个手我们需要用到啊正列的功能，比方说我总共这个零件我要切四十个，那么我们可以做一个四行五列的正列间距。

大家好，这一讲我将来主要介绍一下，呃，我们赛普卡的激光切割软件的使用，打开软件以后，我们可以看到我们软件主要分成几个模块，呃，我们软件的右侧呢是一个加工控制模块，软件上方和左侧是一个图形处理模块 啊，下面我将一一介绍我们的基本功能。呃，我们左上角文件啊，下拉菜单里面包含了我们可以新建一个文件，或者是打开一个啊之前保存过的 lsd 文件，或者是啊其他比如 dxf 格式的一个文件。 嗯，打开一个样图，然后我们也可以将这个呃图形另称为一个。呃，比如我 usd 格式的，我可以另成为一个 dsf 格式的，这样可以给 cd 打开。嗯，这排样功能后面讲，然后我们也可以导入一些啊其他第三方软件的一个呃图形格式 啊，我们这边有个报告，主要是分成了一个加工报告单，还有排行报告，使用报告。呃，我们这个加工报告单呢，主要是，呃我们可以把当前软件里面图形的一个 啊，预估的一个加工时间，还有他两个切割总长，空一总长给可以生成一个打印的报告单。 然后我们的排样报告呢，就是我们使用我们赛布卡图了，已经排完样以后了。可以啊，我这边没排样，所以是没有排样结果的 啊，然后我们的使用报告功能呢，是可以把啊我们这个一段时间内机场的使用情况进行统计的啊，我们点开来看啊，我们现在统计的是有个统计的一个其实时间和 截止时间啊，然后其中的闲置时长呢，是打开软件以后啊，什么操作都没进行的，然后关闭时长就是软件没有开启的一个时间。 工作时长就是我们软件打开以后进行加工的一个统计的一个整个时间，然后还有整个呃统计走起以内激光器就是我们打开激光的一个时间， 然后我们这边是可以啊设置一个呃统计周期的，比如本周或者是 上周等等，然后我们可以啊分不同的班次进行统计，像我这边有一个早班或者晚班，然后我们可以把这个删掉，然后 呃把这个时段设好，以后呢这里点个保存输入班次的名称，这样我就可以分不同的班次进行统计了 啊，然后我们看我们这个用户设置里面有一些用户参数的设置啊，里面啊包含了两大模块，一个是一个自动优化，就我们当我们导入啊第三方软件的一个图像 格式的时候，我们会对图形进行一个自动优化处理啊，包括了一个嗯去除极小图形，去除重复线啊，或者是合并相连线以及自动平滑。然后我们对于呃导进来这个呃图形是可以进行一个自动排序的， 然后呃有些图形有可能会是一个呃音质单位的，像这里我们有一个导入单位的一个设置。 另外我们可以啊，对于啊比如说我们 cd 里面啊进来以后是一个群主的，可以进行一个自动打伞，也可以把自动的将那个文字转化为曲线， 然后嗯进行，然后导入零件的时候可以忽略单独的文字。好，然后我们最下面是可以进行一个啊自动的涂层映射的， 好，现在给我们打开一个呃带有多图层的一个，我们这样看一下，那比如这个啊图形我们倒进来就把 cd 的三个图层也一起映射过来， 然后我们这个呃绘图板这边呢还有一些呃基本的设置，然后这边主要有一些使用习惯，就我们啊是可以啊 勾选上自动打开最近使用的文件呢，然后我们也可以啊勾选上禁止啊，鼠标和键盘快速拖动和复制啊，这个功能主要是为了呃防止我们有时候啊有些图形打开以后，然后不小心误操作，导致呃局部的图形偏移了， 然后我们只开勾选啊空间坐标器下打开文件时候啊使用上一次的一个停靠点的设置 啊，然后我们的呃参数备份功能呢，是可以把我们的平台配置工具，还有我们的漂 c， 还有我们的全局参数都备份成一个文件的。 然后我们这边诊断工具啊是有一个控制卡监控啊，使用这个啊控制卡监控呢啊，我们可以啊进行一个单轴的脉冲测试， 我这边我给 xo 发一千个脉冲啊，如果在机床上这边会有一个编码器反馈回来，这个也可以用 来啊检查我们编码器反馈是否正常，然后这边啊左下角是可以有个啊硬硬纤纤维的一个信号的一个检测的， 然后呃这边右侧呢是我们那个输出口，然后这一侧这边是我们一个输入口一些信号啊，我们在这里也可以看到我们啊之前在平台配置工具啊配置的一些啊 l 口信号， 当我们使用扩展 l 模块的时候，我们也可以进行一个扩展 l 的监控啊，我这边没启用也打不开，然后我们这边也可以进行一个啊气体爹的校正啊，我这个 demo 模块延时版软件打不开这个功能。 然后我们这边也可以啊，进入一个 bcbcs 一百的监控啊，我这边暂时也不支持功能， 以及我们可以当我们使用的是 yls 的一个激光器的时候，我们是可以打开一个他的一个呃远程监控界面的，这边包含了他的一些状态报警啊，以及警告提示等等。 然后我们这边还呃有一个功能是一个烤鸡功能，就是我们把啊我们啊出厂前需要的一些烤鸡啊部分集成到了一个模块里面，那我们这里边可以进行一个啊，比如纯这个的烤鸡，或者是 xy 的空轴的一个 烤鸡，然后或者是一个交换台的烤鸡都可以。 呃在我们软件的左侧，我们可以快速的生成一些简单的图形，比如啊直线啊，平面多段线， 圆 方 还有心形一些， 然后我们也可以生成一些简单的文字。 还有我们还支持一个呃可以导入一个标准的零件，我们把参数设置进去以后就可以就生成一个标准零件。 然后这边呢我们是呃有几个功能，一个是可以把图形居中对齐， 现在我把呃元歌方就举重了，然后我这边还可以呃倒圆角，就是呃选中图形以后，可以将整个图形都倒一个圆角，倒个 r 五，没看到整个图形进行了一个倒圆角。操作 好，我们还可以把这个图形给扎开 啊，然后在我们左边侧边栏偏上的位置啊，有五个按钮，分别对应的五种模式啊，第一个是一个啊，选择模式， 第二个啊是一个啊，节点编辑模式，就进入这个模式以后呢，我们那个啊，我们的图形就是会以节点表示啊，我们可以用这个节点编辑模式啊，来优化处理一些图形啊，比如有些类似 你像这种缺口自动优化有可能处理不好，我们可以进入啊节点编辑模式，然后 人为的把这个结点给拖上来啊，这样来优化处理图形。 嗯，然后第三个是我们的那个手工排序，有时候我们如果对呃自动排序的结果不太满意，我们可以进入手工排序模式，然后一个个的点选图形啊，进行排序， 我们看一二三，我们可以按照我们点的顺序进行一个排序。 然后呃第四个呢，是我们那个呃一个平移视图的一个啊，模式。 第五个啊，我们是一个啊，可以把实图缩放的一个，有一个适应参考， 我们可以对整个试图进行一个说法。

图形都自动添加了银线啊，这里面我们要注意一点事项，就是所有的内膜啊，所有的我们所指的刚才所指的内膜都是属于 阴切的，所有的外膜都是阳切的，大家可以看到内膜一定是做割割缝补偿的时候，一定是内缩的，外膜一定是外扩的啊，并且内膜的引导线一定是在图形的内部的，外膜的引导线是在图形的外部的 啊，这个时候我们要注意，那么同样的选中这个图形，当我们把本身为阴切的图形点一下阳切啊，那么我们可以看到白色的这个补偿的线就变到这个 图形的外边来了，并且这个引刀线也变到图形的外面来了，这个就变成阳切了，但是在这个图形里面啊，明显这个这个圆应该是属于嫩，应该是属于阴切的，不应该是属 洋气的，那么这样他就非法了啊，我们还可以改变图形的这个方向啊，我们可以反向啊，并且可以可以逆时针啊，通过这个按钮来改变图形切割的方向。有的时候也会有些用户希望啊，所有的圆都是逆时针切的，或者所有的 啊方都是顺时针切的，这个时候我们就可以结合刚才我们所讲的啊，我们选中相似图形，好，这个手，所有的三乘三的圆都被我们选中了这个手，我们点这个顺时针右边的下拉菜单啊，我们可以看到现在这个圆是 逆时针切割的，我们点一下顺时针，好，所有的这个三乘三的圆全部都变成了顺时针切割啊，和引线割缝补偿相关的还有个叫微连接的功能，因为我们经常在薄板切割 的时候，我们会发现当一个大的图形切完之后，他有可能会板子半掉不掉，有可能会翘起来，那么这个时候我们就可以利用这个微连接，在切割的轨迹上加几个小的缺口，来防止这个板子翘起来啊。点一下微连接，我们可以设置 未连接的大小，比方说我们需要一个两毫米宽的未连接，在左下角这个命令行输入二 回车之后，在图形上任意的位置点一点任意的位置，鼠标左肩点一点，我们就可以加一个宽度为两毫米的 微连接。如果我不需要这个微连接，我可以选中这个图形，点击清除微连啊，刚才设置的微连接就清除掉了。和微连接相似的有一个功能叫设置缺口啊，帮图形选中，点击一下 这个小三角下面有三个属性，一个叫封口，一个叫缺口，一个叫过切啊。一般情况下来讲，我们都是希望图形封口的，某些情况，我们希望图形切完了之后不要掉下来，那么这个时候我们在引引线的位置，我们可以加个缺口。 好，同样的我们加个两毫米的缺口，点一下回车，好，他在引入线的位置就会加一个两毫米的缺口。选中这个图形， 点击封口啊，首尾就相连了，点击过切图案的两毫米，当我这个轨迹走完之后，点一下模拟加快进度，好放慢进度， 我们可以看到当轨迹走完之后，他还会沿着原轨迹多走一段啊，这个就是过切，有些情况像后板切割，有些情况当我们切完一个轨迹之后，发现这个图形还不掉下来，这个时候我们有可能就会用到过切，但这里 我们要注意封口缺口过切的设置，他只能在图形的入刀处设置啊，这个是与威连接的区别，威连接是可以在图形的任意一个位置来设置一个缺口啊，这是区别。当然，与这个手动加威连对应的还有个叫自动威连，在这个上方的 工具栏的右侧有个叫自动威连啊。打个比方，我们把这个外框选中，点击下自动威连。我们有两种自动设置威连方式，一种是按数量加威连，比如说我需要在这个外框，我需要加十个威连接，每个威连接的宽度都是两毫米，点击下确定，那么 软件就会自动在这个图形的外框按照等距里添加十个两毫米的微连接啊，清除微连。另外一种设置自动微连的方法是按照间居加，比方说我们每隔二十毫 毫米就需要加一个两毫米的微连接，点下确定，大家可以看一下，每隔二十毫米就增加了一个两毫米的微连接啊，这是两种自动添加微连接的方式啊，同样，我们在这里把刚才所加的微连接清除掉。清除微连接啊，选中图形清除微连接 好，刚才大家还记不记得我们讲讲了阴切、阳切以及补偿以及引线的呃关系啊，所有的 内膜都应该是阴切的，外膜都应该是阳切的啊。那么如何来区分内外膜呢？证明就涉及到一个排序的功能，大家可以看到啊，在这个补偿的右边有一个排序的按钮，我们点击一下。 好，大家看到刚才我设置非法的一个图形变成了音，切，那么这里面我们要着重介绍一下排序啊。当然我们在图形在导入的时候，刚才我们介绍了在用户参数里面本身就会做一次自动排序。

大家好，欢迎大家收看 sipcot 激光切割软件的视频教程。首先我们通过双击打开 sipcot 的激光切割软件，我们看到 sipcot 的激光切割软件的界面是 rebo 风格式的界面，它的上方是由图标和按钮组成的 工具栏，左侧是与绘图相关的工具栏，中间黑色底侧的是绘图栏，右边是控制栏，下方是命令行。那么首先我们通过介绍最常用的文件开始绘图，数控视图这几个 工具栏开始讲解我们最常用的一些功能，那么我们一开始依次从左到右来介绍，首先在文件的下拉菜单里面，我们有常用的新建，打开保存， 另存，这些工具就不一一复述了，那么这里我们要着重介绍一下我们 sipca 的激光切割软件所支持的几种第三方软件的格式啊，有 dexf， plt， ai 格博， nc， 也就是基代码，这几种格式都是我们软件所支持和 导入的可以导入的格式。这里有个用户参数，打开用户参数啊，在这个界面我们可以看到， 当用户导入 dxfplt 等外部文件时，我们首先会对原图进行如下的优化处理啊，比如说去除极小图形，去除重复线，合并相连线啊，并且最自动排序 啊，并且自动打散 dxf 中的群组啊，因为往往我们在 cd 啊，或者 call 这啊， adobe loset 这样的第三方外部软件会图实会 知的图形往往是不干净的图形，所以我们要通过这些功能把这些不干净的图形首先处理成干净的图形，那么这里的处理都有一些参数，当然这个参数是我们软件里面的默认的一个参数，当 发现软件的自动处理不合适的时候，还可以通过手工啊在上方的这个 工具栏去进行进一步的处理，比如说去除极小图形，合并相连线啊，包括曲线平滑，去除重复线这样的操作，待会我们会一一介绍。 除了这个自动优化以外，我们还可以修改绘图版的显示的风格啊，包括一些使用习惯，是否在打开前要恢复上一次所打开的图形。在用户参数的下方有一个备份参数的功能，这个主要是为了方便用 将配置好的一些信息，包括设置过的一些全局的参数啊，保存到一个固定的目录，一旦系统 崩溃啊，或者重装系统之后，以便于恢复这些参数。诊断界面是可以帮助我们来诊断我们的控制卡以及控制端口的一些状态啊，包括输入输出口，模拟量、皮大便啊，以及各个轴和限位的一些状态 啊。在这个界面我们还可以就给各个轴发送指定的脉冲数啊，以测量我们的脉冲当量设置是否正确，以及各个轴的运动状态是否正常啊。这个界面我们就不详细介绍了 啊，那么接下来我们要开始介绍这最常用的开始的工具栏啊，这个开始的工具栏里面几乎包含了我们呃激光切割软件里面最常用 用的所有的功能，基本上都在这个工具栏里面。首先介绍一下选择啊，像全选反犬这些功能我们就不介绍了，这里我们着重介绍一下，选择不封闭图形，选择相似图形和选择所有内外膜这些，呃，与其他软件有所区别的这几个功能 啊，选择不封闭的图形啊，因为在我们的切割所需要的图形里面，往往都是切割封闭的图形，那么有一些不封闭的图形往往是我们所不需要切割的，或者是要单独进行编辑的，那么就我们就可以通过这个选择不封闭的图形来把这些不封闭的图形都选中。打个比方，我们画一条直线 啊，画了一个圆弧啊，那么在这个图形里面，这个整圆就是一个封闭的图形，圆弧和直线都是不封闭的，我们可以通过选择不封闭的图形，把这两个不封闭的圆弧和直线 选中，选中相似图形。在一些复杂的图形里面，往往有一些图类似于这个样品图形，往往有些图类似于这样的圆 啊，他的尺寸我们看一下是三乘三的圆，往往像这样的圆，我们需要对他进行统一的编辑，那么要选中这些圆，而这些圆又不在同一个区域，那么有的时候我们就需要这个功能，选中其中的某一个，然后再点选择相似图形，把这个尺寸相同的 圆全部都选中。这里我们可以看到我们总共选择了五个对象，图形的总长为四十七点一二毫米，那么在这个图形里面，所有的尺寸为三乘三的圆都被我们选中了。的外模 和选择所有的内膜，这个顾名思义，点一下，选择所有的外膜啊，在这个文件里面的外膜，像这个外框就被选中了，选择所有的内膜啊，所以属于 内侧的图形都被选中了，这里我们还可以根据图层来选择，打个比方，我们把这些图选择成为图层二这几个图形，我们把它设置成图形图层三 啊，在这我们可以看到啊，分别是图层一、图层二和图层三啊。假设我要选中所有图层二的图形，那么我们只要点选择图层图层二。好，所有的这些与虚线显示的都是被我们选中的，大家看一下，这都是图层二图。

排样软件合并多个 dx f 文件，打开要合并的排样任务， 选择需要合并的排样结果，另存为 dxx 或 lxds 到指定文件夹 新建一个牌样， 选择从排样结果导入全选，导入刚导出的文件 可自己移动图形顺序一般默认 全选图形强制设为零件， 点击板材识别， 确定识别结果， 合并完成，导出 dxf。 nice 可以了， 用 c a d 打开。

光纤激光切割机，适用于钣金加工、不锈钢加工、金属加工、金属制品啊，它音阶阳气怎么调的呢？之前不是跟你讲过了吗？我忘了我，你没问题的话就可以 像一般切你的零线的话，你就需要排序，还要加引线，这个时候你加引线的话功力会好一点。引线的引线你选中他吗？选线已经选中了他，虚线就是选中的意思吗？那你点一下这个引线， 对点引线，然后这个长度你懂不懂？这个长度干嘛呀？这个他引，你先点确定点确定对，然后放大，哦，这样就好一点是吧？放大之后你看到这个白色的线了没有？ 这个白色线就是引线，引线这个长度就是刚刚我设置的三，就是三哦，引线就是他这里开始对入刀点在这个位置，他这样切的话，他就不会出现刚刚那个一些洞了哦，效果就会好一点哦，你要检查哦，有没有穿出去，有没有长度过过长， 你要检查。还有一个是阴切阳切的问题啊，阴切就里面，阳切就外面是吧？对对对，像这种图就是应该用阴切的啊，他阴切阳切怎么调的呢？之前不是跟你讲过了吗？我忘了你，你先点一个图形，选中一个图形， 这个吧是吧？选中一个部位，随便选啊，然后你只要你在这个这个区域找哦，这里对羊切，羊切这个是阴切， 对两切就是外面是吧？对啊，要要要，练一下才记得住，一下子走了他接接受不了一下。

今天我继续教大家使用瑞达机关切割机软件，先安装软件，厂家会提供软件给你们啊，我是下载过来的，直接双击这个软件，就是软件直接双击安装好 啊，你机器远点复位，在哪个方向就选哪个方向，然后就先如果 usb 驱动一下安装好换的话，他会连接不上的，你用 usb 的话用网线连接，就不需要安装这个，直接点安装就行了。这个安装安装完毕，很简单的这个关闭 啊，完毕按照软件就要出现这个图标，瑞达的图标看到没有 图标，然后双击打开软件，你这个是界面了，未来的界面了，机关切割机软件的界面导入图，这个是绿色导入，导入个图， 我随便搞个图啊，搞个简单点对吧，太复杂的人看不懂。 看看这个蝴蝶，这个简单点啊，倒入后，倒入以后，这个这个切割，这个涂的 这个线条都是可以换颜色的，可以单独搞个图层，有这两个圆啊，我改成蓝色，它就变成蓝色，然后这里就可以单独这个蓝色，双击这个蓝色，可以单独设置它的速度， 把那个功率切给功率最大功率那个数啊，就是直向的功率，最小功率就是转角时候的功率，转角时候的啊， 速度根据你的材料来设置你的速度，材料越厚，这速度越慢，功率越大，材料比较容易切的话，就功率小一点，不然会烧焦啊。功率速度搞快一点，然后确定就行了， 这是简单的最简单的方法啊，然后直接下载，然后这里这里要选择那个 接方式啊，这里是默认是 usb 自动连接啊，这里选择连接方式，如果是用网线的话，要添加一个网线端口啊，添加这个网线去旅行的，你选择网线啊，就可以选了。 用网线的话就要改一下电脑的 ip 地址，那本地年纪他也改一下 ip 地址就行了 啊， usb 就行了，火山 usb 的话就不用改什么，直接下载就行了，它自动会匹配到 usb。 自动啊，下载就行了啊，直接下载它就会下载过去了，再按开始也可以。如果像优化下路径的话， 那我这个这两个蓝色的图标，反正每个部位都可以单独换个颜色，蓝色的它的速度和功率 这里很多种颜色的，每个部位可以根据你的要求先设置他的速度和功率，还有切割的顺序，现在我设置他的切割顺序。顺序，切割顺序的话，那有个编辑， 编辑这里一个切个属性就是切个顺序了，切个属性别先切这个圆， 就点这个痒，然后点这里搞，搞进去，搞过去就是第一个，切开了，需要就是第一了，他本来是第五的，知道吧？他本来是第五，真的是 啊，现在写这个也搞过去，然后一次点进去，这就是比较手动排序，这属于手动排序，当然你不想这么麻烦，可以自动排序。自动排序他也是智能的，排序 也很简单，一般手动排序是特殊的地方用的到，但是我要这里就是主要是说这些特殊的功能不是常见的功能啊。手动排序直接拍这样点一下，然后发过去，他就会 守灯牌去了啊，点那么多，我们在写个外框，最后啊再搞过去， 他这里可以显示路径和那个序号，你看他就有个序号了，一先切这个，一二三四五六七八写一个外框，他有个序号 啊，直接确定就行了。然后排好序以后，这个这个路你手动排序以后这个路线油画自动，这个油画就 不要打钩了，打钩的话刚刚手动排水就不生效了，这个钩要去掉，我来模拟一下，这里模拟一下啊，模拟看到没有， 他就会自动按根据你的排序来，来切个那个顺序。你打钩之后你再去排序啊，他就是不按你的来了， 你看他就很乱了，他就不按你的来了啊，他就不按你排，手动排出这个来你这里打勾之后，这个路径有法打勾之后 你再去反针，他就是不按你的刚刚我们这个排序的来切了，这是切给他排序。 如果你还可以，还可以设置他切割的起点和方向，也是编辑这里编辑这里切割切割点就是切割起点的设置，直接，比如说要切这个东西，你想设置他的起点，直接双击他， 像现在默认的是像自动的，是这个为这里为起点吗？如果把它这个起点放入到这个角这里来，因为工具要求可能放在这个角这里来，那个比较光滑起来，是不是直接拴起这个角，他就这个角这里为七个起点 啊？每个图块都可以这个设置也可以。他切，他切个方向像是这样这样切的吗？他是这样切的，知道吗？他是这样子，这个箭头他是这样子的吗？是吧？这样子切的，他是也可以这样设置他的切个反方向也是编辑这有个切， 设置切割方向也是双击这个，这个东西你看可以变他的方向，切割方向是可以变的啊，切割起点，切割方向都是这里变， 每个都是这样子。还可以，这里有个有的图形有重复像啊，这里可以删除重像。删除重复像啊？有的，所以你画出来会有重复像，可以自己自己删除过滤一下，不然的话它重复在那里切，浪费时间。 嗯，对，还有很多曲线平滑这些啊，再搞高一点他就比较光滑，好的处理好，还还可以是他的影像，这里的这只影像输入输出 看到没有？师傅引入这个引入线的长度夹角，自己按确定他就有个引线了，你看 这有个影像是在引进来的，这样切你就不伤害了。就是起点要求比较高的，要加影像起。起点要求不高，那就没必要了，因为影像也是浪费时间，浪费一段时间，他这里一段时间好像是几毫米还是几毫米 这个影像，这个影像几毫米？几毫米长度，这几毫米那个影像 也可以手动绘制那个影像这是自动的啊，也可以手动画。这个影像从哪里开始啊？下次再讲啊，谢谢大家。这次好，以后直接下载过去啊，就可以。

您是否遇到过打开软件提示没有控制卡的问题？今天我来告诉您，当我们打开软件后，显示没有检测到运动控制卡， 先不用找人维修更换配件，我们只需要记住两个方法就能轻松一按搞定。首先我们关闭软件，打开设备管理器， 然后我们找到扫描检测硬件改动进行扫描，如果扫描出来有运动控制卡，说明这个运动控制卡没有问题，如果没有我们就需要到后面检查一下监控机， 这就是运动控制卡。在触碰运动控制卡之前，我们需要进行关机断电处理，然后我们用手触碰运动控制卡，看他是否有晃动，如果有晃动我们轻轻的将他往里推。最后我们确认一下运动 控制卡是否已经紧固，然后我们到前面去检查一下，这时候我们打开电脑，直接进入控制面板，点击设备管理器进行扫描，这时候我们的运动控制卡就出现了。关注七元，带你了解更多激光小知识！
