creo曲面合并中止，几何不能构造
粉丝3.3万获赞25.7万
相关视频

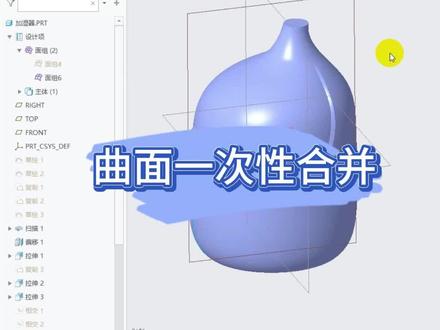

01:24查看AI文稿AI文稿我们有很多的同学做完曲面之后，喜欢直接框选，直接一起合并，这样做一般我们会遇到什么问题呢？就是实体化不了，有破面，实体化不了的话 就是我们这个产品有破面，就好像这个水桶那里一个洞，它不能装水一个道理。我们在文件选项，我们在这个地方有一个 系统外观选择几何，在这个地方就是内外布面的颜色，如果说是破面，我们在这个地方 显示的就是这个颜色，没有破面的地方就这个颜色，我们先看一下这个颜色，设置好，然后点确定， 我们再把它放到线框当中去看，大家可以看得到这个地方很明显就是破了，所以导致它不能实体化。那我们怎么去解决？在这里我们要看一下它是这一 个合并，看到没有，他这个地方有个合并，他是把所有的面直接合并了，那这里呢？我们就分开去合，我们选择面柱， 选择它，按住 c、 t、 r、 l 选它，我们做一个合并好，然后再选择它，再选择它，我们再去做一个合并，好这个选它，再选它，我们去做一合并。所以说我们做的时候 就选择俩俩一合，俩俩一合，大家可以看一下这个地方还有破灭吗？就没有了，所以同学们请注意，可以关注我，每天分享一些小技巧。

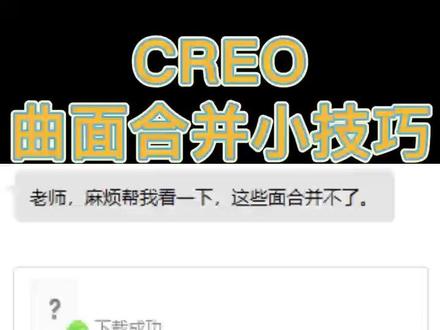

02:07查看AI文稿AI文稿合并不了怎么办？来同学，这个合并的话我们要一点一点合，先在一个面按住 ctrl 键，先选大面，再选小面，然后一边一边的去合并，不要一起合并， 先把上面的合并好，下面的最后把上下合在一起。那他这里没有出来，我们可以把选项改为连接，然后看他的箭头方向是反的，我们给他反向一下。你合并之后，这里的间隙有点大，两条边没有并成功。 先试一下它能不能使笔画行，因为它有开放线，把它的曲线先全部隐藏掉，按一下它的开放线， 可是这两条它间隙太大了。找到它固定纸巾。 你姐夫现在是来合并的一个那两个，那我们可以给他的边延伸一下， 他的边全部选中，按住 shift 键，你选不上， 延伸不走 这个边是这样的，延伸出来之后再和它合并一下，现在是能出来了的，看一下它还有没有相应线， 那就是合并好的状态了，再给他十几画就可以成功了，就可以了。
01:01查看AI文稿AI文稿这个曲面做不出来，那下面就来看看是什么问题。这个面是扫描做的，然后在这里补了一个边界混合面，但是这个面有问题， 它提示这里相距约束失败。这种情况很常见，处理的方法也很简单，就是稍微调节一下这条边的位置，选择这个拉伸修剪的面进行尺寸编辑，调节这条边的位置，就会发现它在有些地方没问题，有些地方有问题， 像这种情况我们只要调节到合适的位置就可以了。当然也可以选择用央视曲面来做这个面，比如现在这个面是有问题的，进入央视曲面，选择曲面，依次选择这几条边，那这个面就做出来了，这里的相切约束也没有问题， 这里做上法向约束，这个面也就做出来了。那这两种解决这个问题的方法你学会了吗？记得关注再走哦！
120creo夕月

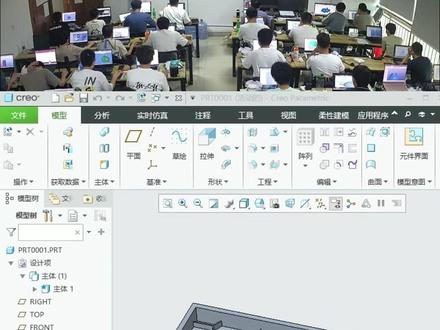

02:13查看AI文稿AI文稿今天跟大家分享怎么快速的做这种蜂窝型进位。首先点击这个面，按住 shift 键，把光标挪到这个曲面的边，与这个曲面向零的曲面都会选到，再按住 ctrl 键选择这个面和这个面， 这两个面是控制经纬的一个高度，那周边的这四个面是把经纬围起来，再选择经格命令，点击二点五 d 目前方向，切换到 y 方向， y 和 x 是 控制经纬的一个大小，可以拖动，也可以输入尺寸 b 厚，那我们可以输入零点八控制筋位的厚度，而这个是角度，那我们可以控制筋位的一个角度，那我们这个地方输入零确定这个就是十字筋位，那我们编辑需要做蜂窝型筋位，选择单元类型改成蜂窝型筋位就可以了， y、 x 厚度都是一样的，确定目前金位，它是在我们两个面的中间，那我们一般做金位的话，可能不需要直接做到产品的风险面上面，可能就比它低一点点，或者只比这个面高出一点就可以了，那我们应该怎么去做呢？直接删除， 假如说那我们就比底部这个面高个一个毫米的一个径位，确定确定完毕之后，那我们就可以直接选择分割， 分割主体，选它，分割对象，选择我们刚才做的这个基础平面，那我们这个地方就会出来两个体，那我们可以把这个体隐藏掉，这个体。二，激活也用同样的方法，选它，按住 shift 键选它，把键位先围起来，再按住 ctrl 键这两个面确定键位的高度， 点击间隔选择都是一样的。厚度改成零点八 确定，那我们这种蜂窝型经纬就做完了，他这个地方有两个体，那我们需要把这两个体直接做合并就可以了。确定啊，这个就是我们怎么去会制这种 十字形经纬和蜂窝型经纬的一些具体操作？想要学习更多的体面和结构知识，欢迎大家点赞关注。

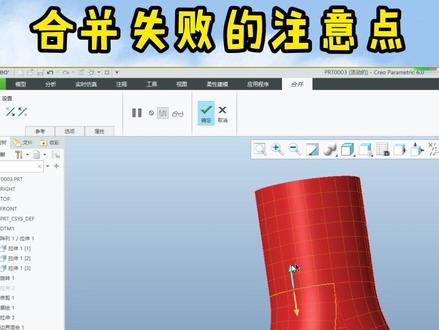

01:52查看AI文稿AI文稿好，我这里讲一下关于合并的两个问题啊，首先呢，比如说我通过左键单击选择这一个面，按住 ctrl 键，再左键单击选择这一个面的话，那么你发现这个合并呢，他就出不来啊，那么这时候大家可以通过右键左键选择面组的方式来进行合并，看下我的操作， 右键左键选择这一个面组，虽然他是一个，但是他的选择方式是不一样的，按住 ctrl 键，再右键左键，这样呢把这一个面组也选择了，那么这一个合并就能启动。 好，我们点一下这个合并。好，什么叫做合并成功呢？首先我们要保留的区域要有黄色纹理，然后要合并的区域要有触黄线啊，这样呢我们才叫做一个合并成功。好，确定好，我们继续啊，好，我们再看这一组合并， 右键左键按住 ctrl 键，右键左键再启动这个合并，那么发现呢，既没有黄色问题，也没有出黄线啊，这时候我们可以通过左上角的这一个箭头的切换啊， 已达到我们想要的纹理和粗黄线的这一个效果啊，我们改变一下这个箭头，发现呢，我们要保留的纹理都有，然后相接触都有粗黄线，那么这个就能达到我们的要求啊，那么这个地方有箭头是因为呢， 他们之间呢有多出来并且被切掉的部分，这个大家不用去在意啊，你只要保证我们需要的部分都在啊，这样就可以了。好，如果说这种方式如果说还是不成功的话， 那么大家可以把这个选项打开，里面有一个连接，那么这个连接和香蕉呢，其实他们的区别并不大啊。好，那么我切换到这个连接啊，这样呢，有可能你这个合并呢就会成功啊。
00:48查看AI文稿AI文稿大家好，今天跟大家分享全面不能合并到底是什么原因？首先看一下我们上面两个面与下面这个面他是不能合并的， 那是什么鱼呢？首先呢我们就拆开分解，首先我们这两个面进行合并，他是可以合并，那么上面这两个面合并 有时候他就是什么，他就不能合并，那是什么原因呢？那我们可以编辑一下，看一下，那我们这个地方在编辑的时候他是没有加线的，是软件自己形成的，那自己形成的可能区别质量不高，那我们可以通过加线啊， 控制一下这个区域的一个取名形状，可以通过一个拉伸，再通过我们的一个交点啊，再通过两个点绘制一个圆弧就可以了，当然要保证这个圆弧没有到扣啊，那出来之后再演长达，再 直接边界添加我们刚才新加的这个面，让我们再一次做合并，你会发现他是可以合并的。

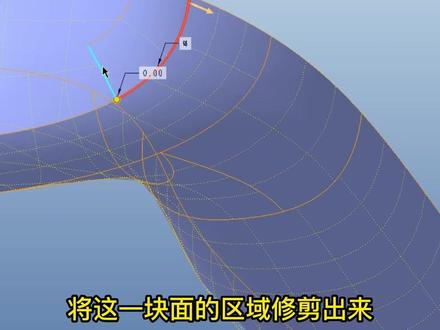

00:40查看AI文稿AI文稿已经全部都合并了的面组还是不能实体化，你有遇到过吗？比如这个图已经全部合并了，我们选中它仍然不能实体化，那么一定是有间隙存在。这里我们切换到线框模式，可以发现这个绿色的位置是没有完全封闭起来的，这里我们先选择修剪掉，一般 这里我们选中这个面组，点击修剪，将这一块面的区域修剪出来，这里选择双侧保留，再将这两个面组重新合并一下， 再进向过去，将这两个面组再合并一下，最后选中这个面组，点击实体化，这样就能完成啦，你学会了吗？
250Creo 产品设计小鹿

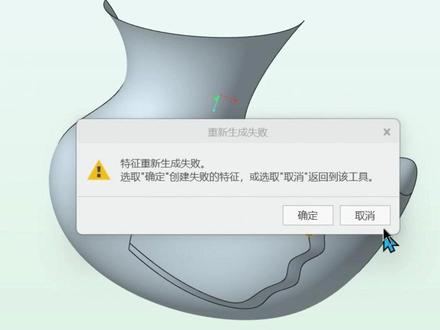

00:28查看AI文稿AI文稿在做曲面的时候，如何尽可能避免合并失败呢？注意看，明明很正经的曲面，可是在合并的时候稍不留神就会直接给你失败。这其实也可以归咎于软件精度带来的问题，因为在合并的时候默认会以相交的方式合并， 相交模式一般是指曲面交叉在一起，当我们仅需要把曲面通过合并连接在一起的时候，可以将选项切换到链接，这样可以尽可能避免合并失败。你听懂了没？
91Creo与海
