亚龙yl-235a教学全部过程
高职院校机电专业基于亚龙 yl 二三五 a 实训设备的物料自动奋建、综合实训课题效果展示、 综合实训课题自动模式下自动程序演示。
粉丝196获赞242
相关视频

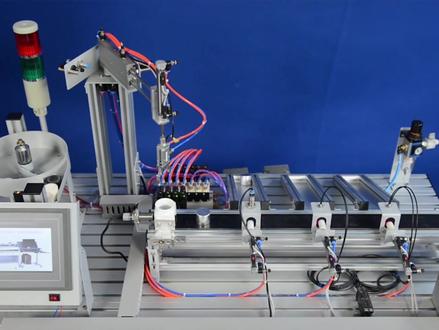

02:43查看AI文稿AI文稿亚龙 yl 二三五 a 型关机电一体化实训考核装置记 包含了机电一笔化专业知识所涉及的基础知识、专业知识和基本的机电技能要求，也体现了当前先进技术在生产实际中的应用， 为学生构建了一个可充分发挥学生潜能和创造力的实践平台，在此平台可实现知识的实际应用、技能的综合实训和实践动手能力的客观考核。亚龙 yl 二三五 a 型 关机电一体化实训考核装置由铝合金导轨式实训台、典型的机电一体化设备的机械部分、供料机构、搬运机械手分拣机构组成的机械部分。 plc 模块单元、 触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、 模拟生产设备、实训模块、接线端子牌和各种传感器等组成。 整体结构采用了开放式和拆装式实训装置，用于机械部分组装，可根据现有的机械部分组装成生产持续设备，也可添加机械部件组 装成其他生产实训设备，使整个设备能灵活的按教学或竞赛要求组装成具有模拟生产功能的机电一体化设备。 模块采用标准结构和抽屉式模块放置架，互换性强，按照具有生产性功能和整合学习功能的原则确定模块内容，确定模块内容 是教学或竞赛时可方便的选择需要的模块。该系统包含了机电一体化专业学习中所涉及的例如电机驱动、机 器械传动、气动触摸屏控制、可编程控制器、传感器、变频条数等多项技术，为学生提供了一个典型的综合实训环境使学 针对过去学过诸多单科的专业和基础知识，在这里能得到全面的认识与巩固综合实训和实际应用。
01:37查看AI文稿AI文稿手动控制程序用于分拣系统各工委设备部件进行位置、速度、力军以及各工委之间动作协调性方面的调试和维修工作。而编写的成 控制要求请观察效果展示、 触摸屏画面切换和触摸屏手自动模式切换。
26拉宾
09:01查看AI文稿AI文稿哈喽，接下来我们再来了解一下机电一体化项目最最核心的一个软件，他是谁呢？就是我们这里的 机械手模块，那这个机械手模块它主要的一个功能就是把这个机器手从左翻到右，然后实现一个它的一个帮控功能。 我们接下去我们具体的来了解一下它的一个内容。这里的一个方韵， 第一个就是气动手掌，那么可以夹紧和松开实现，然后呢它是由我们这两根气动装置来供的， 但他有点特殊，只能特殊，我们等会来讲解。那么接下来我们来看一下他的一个器官作用， 那么这里主要的作用就是通过我们的双电池啊，双控的，这个注意他一定是双控的，使得我们这个刀片的机械手可以向上向下运动，他的一个主要组成就是气缸，直接开关，接的话， 那么每一个作用气缸它实现的就是上下移动的功能。磁性开关就是作为一个检测，也就是说当我们这根杆到最顶上的时候， 这个机器开关会检测到，嗯，同时这个灯会亮，当他下降到底的时候，这个机器开关会检测到，他的灯会亮， 就是告诉我们他到达了，类似于信用推广，哎，就是做一个信用使用。那截屏房这里要注意一下 节流阀，就是改变气缸的一个移动的速度，可以调节气流的一个大小，年龄很大多点他气就 更猛一点，就练习我们水龙头，你开的越大，水冲就越大，嗯，他就效率就越高，当然要注意是一个强度的一个把控，这里有双控的一个电视阀， 现在我们再来看一下刚这里他的一个位置在哪里，这里有很多， 那么这里的气缸向上向下还可以向左、向右、 向前向后这些都可以实现，那么这里机动手掌已经知道了 双杆的气缸，这里就是实现向前向后往外伸出收回，那么这里还有旋转的 现在挡板，这这两块挡板就是他挡到最左边和他的最右边，他有个挡板挡在这里就让他过不去，这个就是他的一个基本结构。然后这个旋转 线位当中它的作用词呢就是对旋转位置的一个定位，由挡板、 电杆式传感器、油压缓冲器、飞镖螺丝组成这四部分，那四部分各有成，我们一起来看看。第一个就是咱们把很简单的它这个硬件来控制它 最左最右的极限位置，限制旋转的一个范围。另外呢就是电感式的传感器检测旋转是否到位，就是你到了，虽然说这边把它挡住了，但你要告诉我们 p、 l、 c 它被挡住了，用谁来告诉呢？就用我们这种传感器来告诉我 啊。油压缓冲器就是通过液压的缓冲，使得他在打到挡板的时候能够有个缓冲减速进行保护， 那 c 标我是呢这个去确定选手的极限位置，也就是说这里 到飞镖螺丝这里就一定一定是卡死，不可能再往前进一点，不可能再往前进一点，这个就是飞镖 是一个作用，那么旋转气缸它的作用是 就是旋转，他是通过双控电磁阀进行控制，使得他向左向右，他是接在机械手那个下方，在下方 很简单的旋转气缸和机顶花两部分，旋转气缸向左向右的一个功能节流花就是调节气质 一个大小，改变气缸的一个旋转的一个速度，它也是用声控电视阀来工作的。 接下去我们再了解一下这个直线传感器，直线传感器这里在我们这个机器上面，基本上规则上根本不止，那么它是很细的一个圆柱体， 他也叫做磁控开关，是通过磁场信号来控制的一种开关元件，没有磁力的时候他会断开的，可以用来检测电路或是机器的一个运动状态问题。 我们这一款的 d m g e 安装在凹槽处，用于检测器状是否夹紧。 我们刚刚这些向左、向右、向前、向后，这里会有个凹槽，我们这个就是装在这种凹槽里，他是可以直接放上面去推进去就可以了， 接线中正，然后很简单的中正，然后把它贴好，嗯，然后你去手动的去推拉下这个机械手，看看这个值得会不会亮，会亮那么就说明你安装的是正常可以用。 那另外一种实际传感器呢？是这很大个，那么这个也是跟刚刚的功能是一样的，只不过型号不一样。 d c t 三，它用于气缸的两端 要有一个固定的固定键，就是我们刚刚的铁片，把它固定住，然后检测器官的伸出与缩回，这和我们刚刚稍微有所区别了，自己看一下，这个是手掌 检测手掌，因为它小巧点，放在手掌那里方便一点。这个呢是我们的伸出缩回，然后我们再看一下将它这里应该说是上升和下降， 用位置放量它的一个功率提升不一样，它是在机械手的这个位置和这个位置上升下降的一个检测， 这个我们等会还会进行一次复盘给大家看看。然后这个是硬开关呢，作用也是一样，型号不一样， 他是在双缸气缸的两缸检测双缸气缸的深度收回，他也是作为深度收回。那你有一点可以看到他的一个 正负极都是一样，中正的都是一模一样的，嗯，只要把它放到对应的这个插槽里面去就可以了。那么这个总体来讲呢，我们需要知道的是这些传感器的一个位置，你看 这里一个检测的是手爪松紧，这里两个检测的是伸出缩回，这 这里两个检测的是上升和下降，对传感器应该搞得特别注意他的期限有没有搞错，正负极中正，然后 那么我们这里的一个电压都是二十四， 这个就完成我们这个机械手的一个电路电控部分，大家一定要把自己的心理设置才能做更好的一个机械手项目，如果你都看到这里了，不给个三零是不是很残忍？这样的话我真的会裂开。
