大家好，今天分享这个圆锥三维模型绘制方法，难度不大，技巧满满，哪怕你是零基础，看完这个视频你肯定又不会了，接下来看操作，看一下最终效果 点，新建，选择一个画图模板点，确定选前四几种面，进入草绘，激活直线点，坐标点，画直线， 再画一条圆弧，继续画一条闭合，选中这条直线点，构造线，标注高度为两百二，这个点距离五十，圆弧半径一千三 点，圆心和这根线给重合，约束点等距实体 你给个三点，顶端加盖在外面，点一下点特征旋转点这条线打勾， 点色式，进入草绘，画一个圆，标注直径八十点。特征曲线螺旋线 罗距两百圈数一点二圈九十度顺时针，直接打勾，选前世，进入草绘，画一条构造线，再画一个矩形， 标注这两条边的距离十五，这条边距离五，这条还是五。画一条构造线，点这个点和这根线给穿透页数，点特征扫描点这个草图，再点这根线， 点选项不要合并结果，直接打勾隐藏一下螺旋线， 点曲面，再点曲面切除这里点。上市基础面，个人范围选扫描实体方向向下，然后打勾，点一下剖切，打勾 点等距曲面点这两个面距离，给个二打勾，关闭剖切点曲面切除点这个面特征范围，选这个实体方向朝内， 直接打勾隐藏这个曲面点前射进的草绘，隐藏这个实体，画一条直线，再画两条圆弧，我说这个 三点闭合点，这根线点构造线，标注这条边高度二十，水平距离八，半径十，这里半径八百六 点，曲面旋转打勾显示扫描实体点，曲面切除点这个面特征范围，点这个实体方向朝外打勾，就是这样的一个效果， 免特征镜像，镜像面选全是机子面实体，点这个实体回车， 点圆周正列方向，选这条边个数三个实体，点这个和这个直接回车激活组合框，选这个实体打勾 就搞定了，你学会了吗？然后我们给模型不同的外观效果看一下，觉得这个方法好的可以给老王点下赞，非常感谢！关注老王主页有更多话筒内容。
粉丝12.3万获赞32.6万
相关视频

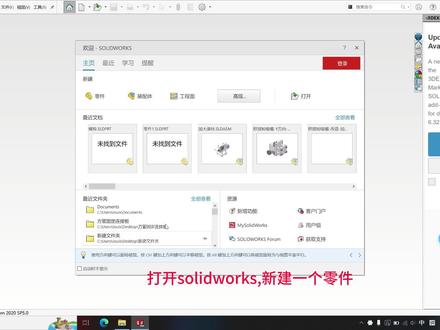

02:22查看AI文稿AI文稿打开 solo 的 works， 新建一个零件， 选择一个基准面，进入草图编辑。在草图中画一个圆， 标注尺寸后推出草图编辑，这个就是圆锥底部的直径。在选择刚才的基准面，按住 control 键上拉，可以生产新的基准面，我们可以按住鼠标中间滚轮转动视角， 基准面的高度就是圆锥体的高度。 在新的基准面进入草图编辑， 在新的草图里选择点命令画一个点，需要两个圆形重合， 我们可以选中两个圆心，然后选择重合功能， 退出草图编辑。在特征中选择放养图台 轮廓，选择钢材化的点和圆， 这样就画好了一个圆锥。
301司夜
02:46
03:47

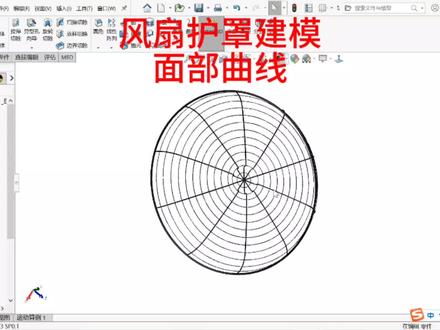

05:15查看AI文稿AI文稿今天演示一下应面部曲线如何来建模这样的一个风扇护照，一起来看一下新建一个零件， 选择前世基准面，先画一条竖直的中心线，选择直线，画一个直线轮廓 圆弧出去，再画一条圆弧， 约束几何关系，圆心与圆点水平，端点与圆心水平， 然后标注尺寸 二百，标注圆弧的半径， 直线的长度是三十，这个地方的高度是十毫米，调整一下形状，继续标注尺寸六百八十七， 然后倒圆角，圆角的半径是五毫米，全部选正，这个只能选一个确定，然后另一个改小一些，四毫米 确定。 选择根据样条曲线，根据套合样条曲线全部选正，取消闭合样条曲线， 这样它就形成了一个整体，确定，然后选择曲面旋转曲面旋转轴竖直的整天线三百六十度确定， 下面选择面部曲线选择，选择根据 草图，根据中的面部曲线选择曲面，选择网格， 这有一个经线，一个尾线，看一下，一个十五，一个一个，把这个十五改成两个 确定，这样他就出现了这个三 g 草图，我们把里面的这一个给他删除， 这可以随随便删除，然后选择扫描圆形轮廓，直径是三点五毫米，选择这个圆形轮廓确定， 然后再选择扫描圆形轮廓，直径是一点五毫米，确定，这样就在这个曲面上我们就做出了这个 方格，然后再选择等距曲面，等距的距离给他个一点三毫米，选择这个曲面 反向确定，把这个旋转曲面一隐藏， 下面我们再做一个面部曲线，选择面部曲线，选择这个曲面网格十五，一个确定， 看一下它就出现了这些这个三 g 草图， 我们可以给他一个一个的进行这个扫描，我们这里只演示一下他的建模过程 质量，这个风扇这个尾线开少一些，经线多一些，呃，应该这个夹膜就比较快一些，我们现在就以这个为例吧。先扫描完成了之后，看一下这个搭接的效果， 选择圆周阵列， 这列的特征就是这个扫描，然后再选择一个方向显示临时轴，选择这个基准轴，一 分类的数量是十个， 确定 这样的一个风扇护罩加膜完成了。

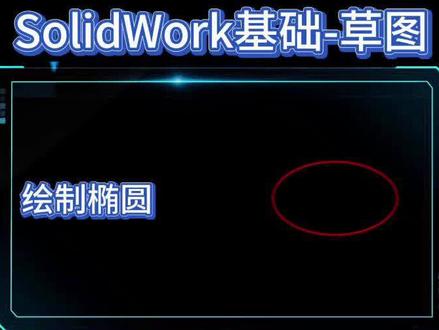

01:59查看AI文稿AI文稿绘制椭圆，单击椭圆，单击图形区域，已放置椭圆的中心，拖动并单击来设定椭圆的主轴，再次拖动并单击来设定椭圆的次轴。 单击部分椭圆，单击图形区域，已放置椭圆的中心，拖动并单击来定义椭圆的一个轴，拖动并单击来定义第二个轴。 圆周参考线会继续显示绕圆周，拖动指针来定义椭圆的范 为，然后单击来完成椭圆。 单机抛物线单机以放置抛物线的焦点并拖动来放大抛物线，抛物线被画出， 单击锥形，在图形区域单击锥形曲线的第一个端点， 单击第二个端点，拖动指针，然后单击已设置锥形曲线的顶点。拖动指针，然后单击已设置。若竖直 移动指针时，锥形曲线的肉竖直将发生变化，曲线的间合顶点将显示参考点。
19自动化老默

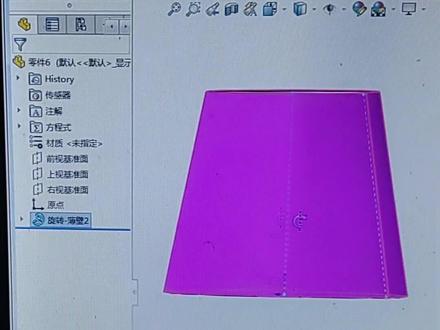

00:57查看AI文稿AI文稿今天学一下，用软件 sell it box 画一个坠痛展开图，在监视基础面上画一下直线，直线定义为五百， 然后画一条斜线，上端距离遮住二百，下边遮住三百， 点击对勾点特征旋转独台，旋转轴，选轮廓，旋转角度三百五十九， 然后点白金点， 然后点展开。好了。
