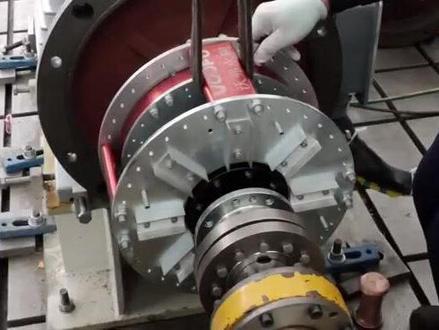

径向磁力联轴器安装
粉丝4172获赞1.6万
相关视频
04:34查看AI文稿AI文稿连轴器的装配在建造师机电实物考试中是常考点，里边有几个名词非常绕口，一会测镜像位移，一会测轴向位移， 轴向位移还要在同一直径下测量，很多小伙伴不理解就记混了，在小超人的动画课程中，一起揭秘他的神秘面纱。 电动机通过连轴器带动设备转动，连轴器由两个半连轴器组成。考点一，在进行装配时，要测量两轴心镜像位移、 两轴线倾斜和端面间隙。那什么是镜像位移呢？很好理解，沿着直径方向的位移叫做镜像位移。那什么叫做两轴线倾斜呢？可以看到电动机的轴和变速箱的轴不在一条直线上，这就 就是倾斜的，他一般反应出来的是连轴器端面不平行。那什么是端面间隙呢？可以看到箭头所示的位置叫做端面间隙。考点二，测量工具可采用塞尺直接测量。塞尺和专用工具测量， 或百分表和专用工具测量，在教材中主要写的是百分表和专用工具测量，我们一起来看，在连轴器上架设百分表，他有两块，上边的很明显测的是镜像位移， 下边的测的是轴向位移。现在我们转换镜头，先看镜像位移，假设现在是初始位置，我们设定为一号位，并读取百分表的数值，然后转动九十度来到二号位再读取数值。再转九十度 来到三号位读取数值。接着再转九十度来到四号位读取数值。最后转动九十度来到五号位读取数值。此时我们就获得了五个数据来测镜像位移。 细心的小伙伴会发现一号位跟五号位一模一样，那我们为什么还要测五号位呢？没错，一号位和五号位数值确实应该一样， 也正因为数值一样，所以才能表示我们在测量的过程中没有产生误差，这样才能保证其他测量数据是准确的。现在我们转换镜头来看轴向位移， 轴向位移说白了其实是由于两轴线倾斜导致两端面不平行，从而引起了轴向位移。在侧的时候也要侧五个位置， 只不过在对比的时候要用同一直径下两端侧点的测量值去对比，也就是说下边和上边这两个点的测量值去对比。当然也有水平方向的，比如说前边和后边这两个测量值去对比。为啥会有这样的骚操作呢？ 他其实测的是水平方向和垂直方向的偏差，你可以大概的理解为他对应的是电动机朝水平方向和垂直方向的调整。这就是考点三，将两个半连轴器一起转动，每转九十度测量一次， 记录五个位置的镜像位移测量值和位于同一直径两端侧点的轴向测量值。我们继续转换镜头。考点四，测量连轴器端面见， 其实应沿轴向施加适当的推力，消除窜动间隙后，再测量其端面间隙。教材知识点也放到这里，大家可以截图保存，方便学习。现在大家的心情都是非常焦虑的，关注一建什么时候出成绩？二建教材什么时候又出版呢？ 时光流逝，相信在十二月份你会知道想要的答案，十二月十号左右，一建将会陆续公布成绩，当然这也意味着你今年能否一次性通关，也包含个别学员是否又成为了新四军。 十二月份有一部分人是开心的，当然也有个别学员又要卷土重来。不管怎么说，现在我们应该结束放松的状态，为二四 四年的考试进行冲刺了。小超人在这里预祝大家下个月都可以通关。当然，想要提前准备一建和二建考试的，也可以找我的助理建造师十七这个账号， 他这里有一份二四年的学习计划，想要的可以去找他。这期视频到这里就结束了，我是小川高 sir， 我们下期再见。
