怎样达到饱和光电流

前情提要，这个电流的最大值又与什么因素有关呢？ 实验时，先减小反向电压，制零，再交换电源正负极，逐渐增大正向电压，这样就能绘制出一条完整的光电流，随电压变换虚线。下面就让我们来看一看图线绘制的结果。 结果显示，饱和光电流的大小随入射光强度的增大而增大。 你是否注意到，这两条线似乎都交于横着的同一个点上，这意味着什么呢？我需要好好想想。光电流刚好减为零时的反， 将电压称为遏制电压。 uc 根据动能定理，我们知道这个电压反映了光电子的最大触动能。天呐，遏制电压真的改变了！光电子的最大触动能随入射光频率的增大而增大，与入射光的强度无关。 在上一集的实验中，我注意到你有四种不同波长的绿光片，这四种光是否都能发生光电效应呢？那就让实验结果来回答这个问题吧！ ready go！ 在之前的实验中，我们已经使用了五百七十纳米的黄色绿光片和四百四十纳米的蓝色绿光片都能够发生光电效应。这次我们首先选择五百三十纳米的绿色绿光片，光电管两端电压设置为零，打开光源， 红色曲线表示电流，蓝色曲线表示电压。电流传感器检测出了光电流。 接下来我们再换装六百七十纳米的红光绿光片， 打开光源并调至最亮，电流传感器没有检测出光电流。如果加正向电压呢？好的，我们试试看。 现在已经是我能调整到的最大电压值了，看来确实没有光电流，不过这还不足以说明红光照射时就一定不能发生光电效应。是的，我们的实验很粗糙，但是科学家们做了大量深入而 而精确的实验研究。研究发现，当入射光的频率低于某值时，无论入射光多强，照射时间多长，也不会发生光电效应，这个最小值称为截止频率。而且，不同的金属有着不同的截止频率。 而另一方面，如果入射光的频率超过金属的截止频率，不论光强多大，几乎立刻发生光电效应。 好吧，现在让我们总结一下这几次实验的结果。在我看来，这四条实验结论中，只有第一条能够被我所接受，而后三条， 是啊，当时的物理学家们也因这样的实验结果陷入了沉思。这一难题最终被著名的物理学家爱因斯坦解决， 他告诉我们，用光从金属中打出光电子的过程被想象成这个样子是不对的，那么应该是是这样的。 这就是著名的光量子假说和爱因斯坦光电效应方程所表达的意思。这一假说成功地解释了光电效应，为此，他在一九二一年获得了诺贝尔奖。哦，这真是太有趣了！ 黑体辐射问题和光电效应现象的成功解释，预示着一个新世界的大门即将打开，这将是一个更神秘、更诡异的新世界。

电感有一个重要的参数，那就是饱和电流。饱和电流的定义是当电感感值下降百分之三十时，留过电感的电流。那么电感为什么会有饱和电流呢？这个是电感磁性的磁化曲线，横坐标是磁场强度，而且 重坐标是磁感音强度。 b 在磁场强度较小时，磁感音强度随着磁场强度线性增大，当磁场强度大到一定值后，磁感音强度增大趋势会慢慢减小，也就是这个曲线的斜率会慢慢减小。 又因为磁导率缪是等于 b 除以 h 的，所以磁导率缪在磁感应强度增大到一定值后，也是慢慢减小的磁场强度，而且与电流又是成正比的， 所以迟到率没有在电流到达一定值后，随着电流的增大是慢慢减小的。电感感值的计算公式是这一个 n 是电感线圈的杂数， s 是磁性的洁面级， l 为等效磁露长度。由于磁导率没有在电流到达一定值后，随着电流的增大是慢慢减小的， 所以电感的感值也是随着电流的增大慢慢减小的。当电感感值下降百分之三十时，流过电感的电流就是饱和电流。待磁性的电感完全饱和后，相当于一个空心，电感 感值会降到最低，电感饱和后，对电流的阻碍作用会减弱。如果电感两端电压差恒定，那么流过电感的电流的变化率会变大，也就是电流的斜率会变大。 比如对于 bug 电源，我们来看一下电感在没有饱和和饱和之后，流过电感电流的一个波形。首先是如果流过电感的电流比较小，电感没有饱和时，流过电感的电流上升和下降的斜率是一定的。 当电感饱和后，流过电感的电流到达一定值后，上升和下降的斜率都会增大。大家可以看一下这个波形，他的顶上是变尖了。今天的分享就到这里，谢谢大家。

同学们好，我是吕老师。我的课对高中物理的重点进行梳理，对各章节出现的难点进行讲解，希望对你高中物理的学习有所帮助。咱现在讲的是选择性必修三，这次课我讲一下光电效应， 关于光的本性是什么？有人认为光是一种波，光是电磁波吗？因为光能发生干射、眼射现象，而干射、眼射是波特有的现象，光就有，所以人们说光是一种波， 直到光出现了另一种现象，人们对光的认识又有所改变，这个现象就是光电效应现象。什么叫光电效应现象？我们看黑板，这是一块金属板，比如说 说是新版，这新版连着验电器开始的时候啊，这验电器指针归零，说明新版不带电， 用一束紫外线照射。新版发现这验电器指针动了，说明新版带电了。进一步的研究发现，这新版带的还是正电， 用光照射金属板，金属板带电了，光电效应，这现象就是光电效应现象。 那金属板为什么会带正电？说明啊，光照到金属板上，带负电的电子 跑出来了，就留下正电了。在光电效应现象中跑出来的电则叫光电则， 那这光电子是由于光的照射而产生的，因此 发射出光电子的情况就与入射光的情况应该有关系。比如说光电子发出来的数量与入射光的强度、颜色 应该有关系，他有没有关系是什么关系呢？我们用实验来探究，这就是光电效应现象的实验规律。这实验电路图是这样的， 这一块金属板现在放在这个位置做成阴极，与他相对的是阳极，这两个极板被封闭在一个玻璃壳内，这是透光的 两级，加上电压照射这些金属板。 我们通过啊这干路中的电流来研究光电子的情况， 说为什么两端要加电压呢？如果你不加电压，光一照射，发出来的光电子四散奔跑，像各个方向都有，就不能形成统一方向的电流。加上电压，这些光电子啊，就能 统一行动，向同一个方向运动，形成电流，因此 这电流的毒素就能准确的反应光电子的情况。所以加电压能让实验的效果更加强化。这电压是通过电源来加的， 分别对入射光的不同的颜色，同一颜色的不同强弱， 然后啊改变这一电压，得到了不同的电流数值，根据电流和电压的数值画出这样的曲线来。通过实验，我们得到了四条规律，我们一条 一条子来解读一下，先看第一条规律，实验发现存在饱和电流。什么叫饱和电流？ 我们看如果用强黄光做实验，得到的是这一条曲线，看加正向电压， 当电流较小的时候，随着电压的增加，这电流也是增大的，但是当电流增大到一定程度的时候，这电压再大，这电流几乎不再增加， 这个最大的电流就叫饱和电流。实验还发现，这饱和电流啊，跟光的强弱有关，光越强，这饱和电流越大，你看这弱黄光做的这一条曲线， 对应的饱和电流，他就比较小。那这说明什么呢？为什么有饱和电流啊？看这一图，这说明啊，到饱和电流的时候， 单位时间内发出来的这电子数都跑到杨集去了，你再增加电压，这电子数他不会多了。 所以通过电路横叠面积的电量不变，电流不变，形成了饱和电流。那这饱和电流 跟光的强弱有关，这光的强度越大，饱和电流越大，说明什么呢？ 说明光越强，他单位时间内发出的光电子数越多，所以形成的饱和电流越大啊。 这一条实验规律得搞清楚三个问题。第一，什么叫饱和电流？第二，饱和电流跟什么有关？第三，这说明了什么？ 咱再捋一遍啊。什么叫饱和电流？就是当电流达到一定程度的时候，你再增加电压，这电流不变了，这不随电压变化的最大电流，这就是饱和电流。 第二，饱和电流跟什么有关？饱和电流跟入射光的强度有关，同样的都是黄光，入射光越强， 饱和电流越大。第三，这说明什么？这说明入射光越强。单位时间内发出来的光电子数越多，单位时间内发出的光电子数叫光电子的发射率。入射光越强，光电子的发射率越大 啊。这是第一条实验规律，存在饱和电流。我们再看第二条实验规律，存在遏制电压。 好。什么叫遏制电压？我们看这一图，你比如说还是强黄光这一条曲线， 当这电压是零的时候，就是两端不加电压，他这电流并不是零，而只有加反向 电压，这反向电压越大，这电流越小。当反向电压加到某一数值的时候，这电流为零，就是恰好是电流为零的这个反向电压的值，就是使电流为零的反向电压的最小值， 这叫遏制电压。这遏制电压跟什么有关呢？实验发现，不同颜色的光遏制电压不一样，黄光的遏制电压在这 蓝光的遏制电压，他变大了，与光的强弱没有关系，同样都是黄光 弱，黄光强后光，他的恶劣电压是一样的。那这说明什么呢？ 咱先看这遏制电压对应的是什么意义。当这两端加反向电压，那就是这头是负的，这头是正的，这就是反向电压。这形成的电场 是这样的，那电子它带负电啊， 他受到的电场力与电场强度的方向相反，是这个方向，而电子要从阴极到阳极去，这力是阻力 啊。这电子被光照出来之后，刚出金属有一个动能，不同 的电子刚出金属的动能也不一样，有的大一些，有的小一些。如果刚出金属的出动能最大的电子恰好能到杨集， 那么出动能小的就到不了杨集了。我们就按具有最大出动能的那电子来说， 他这最大出动能到了阳极，动能为零，说明啊，他这最大出动能全部用来克服电场力做工了。根据动能定理，最大出动能等于克服电场力做做工。 因此，这遏制电压大，说明电子的最大触动能打。 实验发现，这个遏制电压与入射光的频率有关，入射光的频率越大，遏制电压越大，那说明入射光的频率越大，电子的最大出动能越大啊。这一条啊，遏制电压理清楚三个方面，什么叫遏制电压，他与什么有关，说明了什么？ 什么叫遏制电压？就是当电流为零时， 反向电压的最小值，这是遏制电压。遏制电压与什么有关呢？与光的颜色有关，也就是与光的频率有关。频率越大，遏制电压越大， 这说明了什么？这说明啊，光电子的最大触动能 能与入射光的频率有关。入射光的频率越大，光电子的最大触动能越大啊。这是第二条实验规律，有遏制电压。 第三条实验规律存在着截止频率。什么叫截止频率呢？就是做这实验的时候发现，如果这入射光的频率低于某一值， 那么无论入射光的强度有多大，电压如何调节，这电路中都没有电流， 那这样一个值就叫做截止频率，又叫极限频率。这极限频率它跟什么有关呢？跟金属有 不同的，金属有不同的截止频率，这说明什么？入射光的频率低于截止频率的时候， 他没有光电流，说明入射光的频率低于截止频率的时候，没有光电子，不能发生光电效应现象啊。什么叫截止频率？截止频率跟什么有关？他说明了什么？ 第四条实验规律，光电流具有瞬时性。什么意思？就是入射光只要能发生光电效应，无论这入射光多么微弱，入射光 光一旦照射，这光电流顺时出现，几乎不需要时间。说这时间是十的负九次方秒，那就几乎不需要时间。入射光和出现光电流几乎是同时的，这就叫光电流的顺势性。 这说明了什么？这说明啊，光电效应是顺时的，因为只有出来光电子才能产生光电流，那光电流是顺时出现的，那光电子就是顺时产生的 啊。什么叫光电流的顺势性？他说明了什么？我们看光电效应的实验规律有四条，这四条规律牵涉到的名词你得知道是什么？ 他跟什么有关系，又说明了什么啊？下边啊， 这实验结论我们得来解释一下为什么是这样的。以前人们认为光是一种电磁波，那就用经典的电磁理论来解释这四条规律。 发现啊，这第一条好解释，我们来看一下。 有饱和电流，说明入射光越强，光电子的发射率越大，这怎么解释呢？入射光越强，说明 单位时间照射在金属板上的光能越大，那自然照射出来的光电子越多呀，所以单位时间内发 出的光电则越多，这很好解释。经典的电词理论就解释这一条好解释，其他的这三条都解释不了。 你比如说这第二条存在遏制电压，他说明入射光的频率越大， 光电子的最大触动能越大。光电子的最大触动能直与入射光的频率有关，与入射光的强度没有关系。 怎么解释？那根据经典电子理论，你入射光照射的强，说明单位时间照射在金属板上的光能大， 他出来的光电子动能应该大呀。而事实上不是，光电子的初动能与入射光的强度 有关系。至于入射光的频率有关，解释不了。 存在的截止频率，这更不好解释了，就是当入射光的频率小于截止频率的时候，无论入射光有多强，都不发光电子。 那按照经典的电子理论，你入射光强了，他单位时间内照射的光能大了，他总该发光电子吧，这光电子吸收能量还得出来吧？ 没有，他有截止频率，这解释不了，那这顺时性也解释不了啊。就是一旦他不能发生国内效应入射，国内频率太小，你照射时间再长， 他也出不来。那按照经典的电磁理论，我一秒照不出来，两秒我时间长一点，这能量积累的多了，这光电子总该出来了吧。事实上，他出不来，入射光的频率太低，第一极限频率，你照一年他也出不来， 只要能出来，就是顺直的。所以经典的电磁理论解释不了，就是在解释光电效应实验规律的时候， 经典的电词理论遇到了困难。在这样一个背景下，爱因斯坦出来了，他解释了光电效应的实验规律。 爱因斯坦是怎么解释的呢？他先引入一个概念，叫光子。 注意啊，这说的是光子，这光子是啥意思呢？爱因斯坦啊，他接受了 plunk 量子化的概念，他认为光也是不连续的， 而是一份一份的光的能量是不连续的，是一份一份的光的这一份能量是多大呢？是 h 牛 这妞啊，是对应光的频率 j h 是一个长数，叫 plunk 长数，它等于六点六三乘十的负三十四次方九十秒，这就是一个能量的数值， 就是光的一份能量就这么大，就把光的这一份能量叫一个光子，所以光子不是一个粒子，而是一份能量。 这说的光子跟这说的光电子是两回事啊。这光电子不看光，他就是电子，这光子是能量的单位，是一份能量， 叫一个光子。这一份能量是多少呢？是 h new 啊。爱因斯坦下边来解释这四条实验规律，他是这么解释的。 说呀，这金属里边的电子像金属里边的电子，在金属里边，尽管他是自由的，但是他也 不容易出来，在温度不太高的时候，这自由电子在金属内部活动可以，他不能随便出来，因为啊，他出来就会遇到金属的阻力，金属内的原子核对他有吸引力啊。 好，那现在光照射他一个电阻就吸收一个光泽，他就具有了能量。 h 六， 好，这还是牛，是能量啊，这是谁的能量？到底是光子的还是电子的？这本来是一个光子，现在不是让电子吸收了吗？一个电子就吸收一个光子， 这时候啊，电子就具有了这么多能量了，那电子具有这么多能量干什么用呢？爱因斯坦说， 他一部分用来克服金属的阻力做工，他要出来，金属对他有阻力，他要克服这阻力做工，电子能克服金属阻力做工， 电子要从金属表面出来，克服金属阻力，做的最小工叫易出工，这易出工用 w 零表示这是金属的易出工， 那剩下的就是电子跑出来的触动能叫一开。我们看啊，这是电子 具有了这么多能量，这些能量啊，他要克服金属的阻力做工，至少要做这么多工，那他剩下的能量最大的能量就是电子的最大出动能。 这式子就是爱因斯坦的杰作，叫爱因斯坦光电效应方程。其实这方程也很好理解，这就好比说啊， 你有了这么多经费，你外出旅游， 这是路途消耗的路费，那么你的经费减去 路途用的路费，剩余的就是你兜里的负余量。那他这意思是说，一个电子吸收了一个光子，他就具有了这么多能量，这些能量他一部分用来 克服金属阻力，做了一出宫，剩下的就是他逃出金属表面的最大出动囊。 好爱因斯坦这光电效应方程以及爱因斯坦对光电效应的解释。实质的东西是一对一， 一对一的。什么意思啊？就是第一个一，就是一个 只吸收一个光子，他吸收完这一个光子以后，他获得的能量 如果够他的一出宫，那他就能出来，如果不够， 他就出不来一个电子。只吸收一个光子，能出来就出来，出不来就出不来，他绝不吸收两个光子，这就叫一对一的。 哎，这是他思想的实质，思想的核心，思想的精髓。那根据这思想，再根据国内效应方程， 这四条都能解释了。下边咱就用爱因斯坦的光电效应方程以及一对一的思想来解释光电 效应的实验规律。咱先看第一条，入射光越强，单位时间发射出的光电子数越多，那入射光越强，说明单位时间照射在金属上，那光的能量越大，那光的能量越大， 能吸收到光子的电子数就越多。所以单位事件发出的光电子数越多吗？啊，第一条好解释，那么第二条遏制电压，有遏制电压，说明 入射光的频率越大，光电子的最大触动能越大，那根据这个式子， 这是入射光的频率越大，光电子的最大触动能越大。再看第三条， 存在截止频率，那从光电效应这方程可以看出，要发生光电效应现象，你吸收的这光子的能量 至少得够一出功的，如果吸收光子的能量恰好等于一出功，那这样一来，对应的这频率 就叫极限频率。所以这极限频率啊， neoc 就等于一出弓与布兰克长数的比值 啊。这一出宫跟金属有关，不同的金属这一出宫不一样，那也就 就是极限频率跟金属有关。不同的金属极限频率不同，这与这实验的结果很好的相符，就是不同的金属，他的极限频率不一样啊。 那这一条也能很好的解释那光电流的顺势性，就是一对一的思想，一个电子只吸收一个光子，他能出来就出来了。如果吸收这个光子能量大于他的一出功，他就出来了， 那不顺时就出来了。如果出不来，他也不再吸收第二个，不积累能量，所以不需要时间，他不需要时间来积累能量，吸收一个能出来就出来，不出来就拉倒了。 所以光电效应是瞬时的，对他能很好的解释光电效应的这四条规律。 于是啊，这爱因斯坦解释供电效应的实验规律获得了诺贝尔奖金。那供电效应现象成功的解释就是利用了光子的概念，这光子虽然是一份能量的多少， 但是人们总把它想象成一个粒子，所以光电效应说明了光具有粒子性。 以前啊，人们知道光有干射、眼射现象，说明光具有波动性。那到了光电效应，光又具有粒子性，那到底光是 波还是粒子呢？它到底是具有波动性还是具有粒子性呢？我们说光既具有波动性，又具有粒子性，它具有波力二相性，只不过在不同的场合表现出不同的性质罢了。 好，这一次课就是这样。

大家好，这里是电子技术实验，我手里拿的这是一个电杆，像这一类都已经是成品的电杆。电杆在使用的时候，我们最忌讳的就是电杆发生次饱和， 如果电杆发生次过河，那么这个电杆呢，就失去电杆的作用，电路会出现严重的问题。所以在选用电杆或者使用电杆时，我们必须知道这个电杆的最大饱和电流。 发生次饱和主要原因是因为通过他的电流啊，超过了他的最大饱和电流。对于一个一致的电杆，我们要 了解，或者是我们要知道他的最大薄荷电流是多少。像这一个电杆是从电源的候机电路中取下来的，那这个电杆的正常工作电流啊，高达四十万倍，所以他发生此薄荷时，他的 电流啊很可能会达到六十安左右。对于这样一个电杆比较小一点的，他的磁饱和电流啊应该就比较小。如何来测量这些电杆的磁饱和电流啊？ 哎，今天呢，我们搭建一个实际电路来进行一个实际的测试，由于这个电杆呢，它的最大包括电流啊非常大，我们有这样的一个电源去测试， 所以我就用这样一个较小的电杆来测试他的最大的磁饱和电流。如何测试，我们必须把这个电杆呢？ 同意较高的电流使这个电杆发生磁饱和。根据车辆的磁饱和的临界点，我们测量出来他的最大的磁饱和电流。根据这个思路，我们设计这样一个电路，我把这个电杆接在这个这个地方，然后接入一个长管，在这里把这个长管呢 做一个开关来用驾驶十二伏的电压接在这个地方，这个开关闭合的时候，通过电杆的电流会非常大，这个是很难控制的，所以我让这个长管座椅开关控制通过这个电杆的电流的时间。 我们知道电杆在电压固定时，他的电流啊是呈线性增加的，我只要控制这个导通的时间，我就可以控制增加的这个电流的量，这个开关闭合的时间，也就是导通的时间，我可以通过一个这样的一个 防波脉冲来控制，我用一个 pwm 信号通过调整这一个掌控比，就可以控制这一个电杆的导通时间。我在这个电路中串联一个电流检测电阻，我这个电阻啊可以用较小的阻止，比如说我用零点五欧姆的 这个开关管在导通的时候控制导通时间，这样他的电流会不断的增加，那么在这个电阻上就会形成这样一个这样一个不断增加的一个电压。在这个地方啊，我用一个石拨器来检测这一点的电压，这个电压如果呈线性增加的话，那么这个电杆就没有发生此饱和。 如果在这个电压突然是向上升，那说明这个时候啊电流急剧增加，说明就发生了次饱和。在零节点这一点，我测量这一点的电压，通过这一点电压和这个电阻的组织，我就可以算出在这一点的电流，这个电流就应该是 这个电杆的最大的次薄荷电流。根据这个原理，我就可以搭建这个电路来测量计算这个电杆的最大次薄荷电流这个 p w m 信号了， 我采用一个信号发声器，频率固定时，我改变他的占空比，通过改变占空比，我就可以改变通过这个电杆的电流的时间 啊，这电流导通的时间越长，通过电杆的电流就会不断的增加，如果电流一直线性增加，那么说明这个电杆就没有发生次爆核，出现拐点时，那就发生了次爆核。好，下面我们搭建实体电路啊，来在这个地方测一个电压的波形，这个电压的波形代表了这个电流中的电流的波形， 电路已经搭建完成，这是信号发生器，他的占空比是可以调整的，这个信号呢驱动能力不足，他 很难驱动这样一个长管，我增加了一个图腾助电路再驱动这个管子，这样就能够保证这个长管呢很好的开通和关断施暴器。我测量的电流，检测电阻上端 这个电路的供电，我采用可调电源调出一个十二伏的，那么因为信号发生器他就是十二伏的供电。下面我们接通电路来进行一个实际检测，现在信号发生器产生的 开关信号的频率是二十三点三千赫，占空比是从百分之一开始调整，也就是让这一个电感，让他的通电时间是这个周期的百分之一，然后调整占空比，让占空比不断的增加。好，我们看 这就是电杆中的这个线性增加的电流的波形，在这我测量的是电阻两端的电压的波形，实际就是这一段，好继续增加占空比，现在是百分之六十七八九十啊，这个电流的波形啊，始终还是线性增加的，说明这个时候 都没有发生次饱和，我们继续增大占空比，让电杆的通电时间增长，仍然是线性增加的。好，继续再增加好，这个时候发现这个地方已经出现这个抬头了，不再是沿直线了，当占空比是百分之十二的时候， 这个这个电流的增加呀，就已经发生牵扯了。如果继续增加的话，我们看这个时候啊，在这个位置都已经发生了电杆的减小，就是发生了次饱和，说明在较长的充电时间，电流会不断增加，当电流增加到这一点的时候，就已经发生了次饱和，把 帐篷笔减小，哎，减小这个点呢，仍然是有一点啊，我们再减小好，这个时候整个这个电流的活性是沿直线上升的， 那么这个时候说明电杆没有发生起爆焊。那我们按照这个点来测量一下电流，采用电阻的两端电压最大值，这一格是二百号伏，一大格是二百号伏，想象是多了一小格，一小格是四十号伏， 两大格零一小格，那所以应该是四百四十毫伏，四百四十毫伏就是零点四四伏，电流采用电阻两端的电压最大是零点四。好，我们把这个数值记录下来， 零点四四伏，然后我们测量一下这个电阻，看这个电阻的阻止，为了是测量的准确，我们使用电桥来测量，把这个电阻取下来，这是一个五瓦的零点五公亩的，利用电桥测量一下这个电阻的阻止，这样计算出来的最大薄荷电流就是最准确的。好，我们看 现在的电阻是零点四八欧啊，电阻的组织是零点四八欧，在这一点的时候的电流就是最大的磁饱和电流，这个时候电流如果再继续增加，就会发生饱和。用欧姆定力， i 等于 u 除以 r 就等于零点四四伏除以零点四八欧，我们计算一下， 点四四除以零点四八，等于零点九一六六六六，零点九一六，我们按零点九二，这个电流是零点九二按，我们利用这个方法就测量出来了这个电杆的最大次饱和电流， 他的最大磁饱和电流就是零点九二弯通过他的电流如果超过这个电流，这个电感就会发生磁饱和。好，今天我们利用这个实验的方法来实际测量了杆的最大磁饱和电流， 通过他的电流不能够超过零点九二万，可以利用这种方法或者这种电路来测量这个电感的最大次饱和电流。好，今天的这个实际测试实验呢，就到这里，感谢大家的收看，再见。

电路设计的干货来了，我直播的时候呀，有小伙伴问我，让一个三极管进入到饱和导通状态，我们给 b 级加的电流是多大呢？今天我给大家分享一下。首先要告诉大家， b 级加的电流不是固定的啊， 跟负载有关系，那么我们如何去判断 i b 的电流是多少呢？哎，首先我们得会分析啊，我之前的课程当中给大家讲过三极管呢，它有三种工作状态，截止放大状态和饱和导空状态。 每次在进入饱和导通状态之前，三极管他是在放大状态，所以呢，放大状态和饱和状态中间的那个临界点，那临界点是啥呢？哎，这就是我们他三种状态转换的一个条件，在放大状态下， 我们的发射结下面这个结，这个拼接啊，内部它有拼接，发射结是正片放大状态我们的极电结，哎，这是极电结， 这个拼接是反偏，反偏的，意思是这段的电压高于这段的电压，那么我们要找到他临界点呢，就是让他的这点电， c 级的电压刚好比 b 级的电压要低一点点， b 级的电压这个拼接这这段接地，他始终是零点七伏， 那么比他刚好低一点点，说什么所以低一点点呢？我们就取一个叫零点六伏啊，这就是刚刚进入饱和状态的一个条件，那同学们不要较真啊，有些同学说，哎，零点六九伏也比零点七伏低，咱不说这个啊，咱就零点一伏，差一点不影响大局啊。好了， 零点六伏就是它进入饱和状态的一个临界条件啊，我们找到它对应的临界条件之后，我们根据它在放大状态的那个 i c 和 i b 的关系，叫 i c 等于北塔乘以 i b， 我们找到 aic， 我们反推过去把 ab 就可以求得出来，那么这个 ic 怎么求呢？ ic 呢？就是穿过 r 的电流， r 的电流是啥？我们叫 ir 等于，当然 ir 等于 aic 啊，等于啥？等于 v c c 减零点六伏，减去零点六除 r， 哎，我们这里取个值，比如说 v c c 我们选五伏， r 呢，我们就选一 k 一千，所以那咱们得出来，我们的 i c 等于五伏，减零点六伏，就是四点四伏 除 r 一千，哎，这个得出来是多少呢？四点四毫安。好，我们的 i c 是四点四毫安，所以四点四毫安等于北塔乘以 i b， 那北塔是多少？要看三极管的芯片手册啊。啊，大部分情况下呢，是一百多啊，那么如果说我们选一个默认值是一百，就是经验值一百也可以啊，你如果北塔选一百的话，那这时候他是一百， 那么我们就可以推出 i b 啊，就等于四点四除一百，得以得以零点零四四毫安。哎，所以你看，我们现在就找到了啊，在这个电路当中， vcc 是五伏，而是一千的时， 我们的 ib 给他的电流是零点零四四毫安，他就能进入到饱和倒通状态了，这是他的零件零件饱和倒通状态的一只， 如果说我想进入个深度饱和状态，深度饱和状态的这点的电压就会更低啊，可能低到零点一伏，甚至比零点一伏还以下，大部分情况下他在零点二三伏左右啊，当然我们可以我们取个，大部分情况下，我们就取零点二伏， 零点二伏叫深度饱和状态，那么零点二伏的时候，同样的算法啊，我们就可以得出，五减去，零点二嘛，就是四点八。哎，所以深度饱和就是四点八，一算就零点零四八。 好啊，你还没差多少啊，零点四四，零点零四四和零点零四八只差那么一点点啊，所以大家知道了吗？如何去算我们 i b 的这 这个积极的电流啊，是多少啊？那么如果说我们这个组织这个 r 没那么大，咱们假如说咱们带的是啥呢？我们就带了一个啊，继电器的线圈，哎，这就更好算了，继电器的线圈呢？五伏电源接线圈的组织是一百欧姆， 哎，那五伏减去，我们想让他达到深度保护状态，零点二伏，那就是四点八， 我们这算啊， i c 等于四点八，除以一百，勾得出来四十八 啊，毫安，在 i c 是四十八毫安的时候，那么咱们的四十八等于一百乘以 i b 得出 咱们的 ib 是等于零点四八毫安啊，零点四八毫安，不到一个毫安啊。所以你看你带的负载值不同的时候，我们 ib 给的电流是不一样的啊，使三极管处于不同的啊，使使他处于这个饱和导风状态啊，你学会了吗？欢迎关注郭老师频，每天带你学一些电路设计的干货知识。

大家好，这里是电子技术实验，我们现在看到的是一个典型的三极管放大电路。三极管我们知道他是一个电流器件，在他的机器 与发射机之间如果有电流通过时，那么他的机电机到发射机之间就有更大的电流流过三极管。由于他的机器到机电机必须有一个零点七伏的电压，才会有导通电流，因此 对于输入信号在低于零点七伏的情况下，这样的信号呢，就不会通过三极管进行放大。 我为了解决这个问题，对于三极管的放大电路，我们必须对三极管添加一个偏置电路，也就是让三极管的紧急到发射机之间形成 一个偏置电流，这个偏置电流就通过 r 一这个电阻来提供，这样就保证了在没有信号输入的时候，这个三极管的机器与发射机之间仍然有一个零点七伏的电压， 机器与发射机之间也有电流，这个电流就是偏置电流，如果它的偏置电流为 ib 的话，那么机电机通过的电流就等于放大倍数，摆它乘以机器的电流，燃气管机电机到发射机这个电流的大小与机器到 发射机这个电流的大小存在这样一个关系，也就是白塔被关系，这个白塔就是三极管的放大倍数。为什么三极管必须增加这一个偏置电流？其实也很好理解，由于三极管的机器到发射机之间导通电流时，机器到发射机之间的电压必须是 达到零点七伏，信号的输入电压往往很低，一般不会达到零点七伏。如果不加这样一个偏置电阻的话，那么所加的信号的幅度都要小于零点七伏，那这个三极管就会处于不倒通的状态，也就是我们所说的截止状态， 机器与发射机之间就不会形成电流，那么这一个电路就不会进行放大，我们必须在三极管的机器与发射机之间添加一个偏置电流。三极管呢，它是具有非线性的一个特点，为了避免小型号下的非线性，保证放大的 不失真，我们必须添加偏置电流，使三极管工作在线性放大区域，这样输的信号通过三极管就会得到一个放大的不失真的信号。 我们为了理解偏置电路偏置电流的作用，我们可以这样来理解，假定这是一道河，这相当于三极管机器与发射机之间的这样一个障碍，这个障碍要求是必须是零点七伏，如果信号的是 这样的行，只用脉冲信号的话，那么这个幅度非常小，过三极管式就过不去。因此我们就相当于偏置电路，就相当于我们提前在这个水槽里边放上水，并且把这个水位要高于这一个零点七伏的障碍，这样当有信号啊 输入的时候就会形成这样的波动，这个波动啊就会完整的通过。当然作为电流期间输入的信号会影响机器到发射机的电流，这个电流会通过三极管放 大了白塔贝，这个放大的电流就会在负载电阻按二上产生一个更高幅度的电压，那么这个电压与我们所接的负载 这个扬声器在交流端是并联关系，所以就相当于把输入的信号放大，这就是三极管基本放大电流中 必须要添加偏置电路的一个原因。另外如果不添加偏置电路也会造成失真，也就是信号向上增加的。这些大信号可能勉强会通过机器与发射机之间形成一个放大的脉冲，但是电压降低处降低的，比如说我们的交流信号是这样的， 这个脉冲如果要是超过零点七伏的话，可能会越过三极管，但是反向的这个信号，由于 三极管的反向截止作用，这个三极管就不能够把这部分放大。为了解决这个问题，所以我们把三极管中同意偏置电流，相当于把这个水位啊抬高，那么当有高信号的时候，就叠加了原来的高水位， 当有降低的信号的时候，就会与圆使用叠加相减，这样在达到最低的时候，这个三极管中仍然有电流通过，并且是处于三极管的放大区域，那这样就保证了输入信号 经过三极管放大后不失针，这就是偏置电路的作用。按了如果偏置电路的设置不合适的话，这个水位相当于是偏置电路，如果输入信号幅度不合适的话，也有可能造成反向的出现这个地方的失针。 当然如果偏置电路中的电流设置过高的话，会出现另外一种时针现象，叫做饱和时针，饱和时针就是已经达到了三极管的最大电流值。 我们举这样一个例子，这个三七观众供电电压是三伏，我们假定饱和的继电机到发射机电压为零的话，也就负载电阻两端的电压最大只能是三伏，我们用三伏除以这个负载电阻零点四七 k， 我们会得到一个电流值归零三，除以零点四七，等于六点三八二九七八七， 大约是六点四毫安，如果电流达到六点四毫安，这个时候电流就是处于最大值，当手的信号幅度如果再增加，那么继电器的电流也不可能超过六点四毫安，因此在这 情况下，我们就可以视为饱和状态。就是当电流达到六点四毫安的时候，浮在电阻上两端的电压已经达到了电源电压三伏，你输入的信号在达到这个位置的时候，机电机的电流已经达到了最大值，输入信号高于这个值，那机电机的电流是不会再继续增加， 那这个时候覆盖电阻两端的电压最大就是三伏，那这个时候出现了饱和时针，刚才我们提到了这是截止时针，这是饱和时针，截止和饱和时针呢，都是由于设置的静态工作点不合适造成的。 今天呢，我们讲了三极管放大电路为什么要设置偏置电路，偏置电路设置不合适的时候，会出现截止失真或者是饱和失真。今天的视频就到这里，感谢大家的收看，再见！

哈喽，各位同学大家好，我是教物里的小雅老师。那今天我们来重点讲光电效应，很多同学都搞不清楚光电效应中到底什么叫一出功，什么叫遏制低压，什么叫饱和光电流。今天我们用这一个视频教会你这些光电效应避讳的知识，那这关键效应这个部分会分两个板块去讲，一个是避讳知识，一个是 图像题型，希望对你有所帮助。那今天我们首先搞定避讳知识，明天的视频中我们会更新图像题型，不要忘记关注哦，如果你觉得对你有帮助，一定要一键三连。好，我们正式开始。 那么关于光电效应这个部分呢？首先你要先了解一下光电效应本身发生的前提和它的本质，因为光电效应不是说我拿一题啊，我想光电效应的数字涨 e k 等于 h， 没有减 w 就结束了，这样是不可以的。你首先要知道光电效应它一切的产生原理， 你才能把后面分析的很好，否则你会发现光电信用，你只知道公式，但不知道怎么做题。好，那我们来看这个。那首先我们要知道什么叫光电效应，对吧，既然是光与电之间发生的效应， 那就要知道是光去照我们的极版，然后极版对应会有光电子从上面溢出来，就被叫做光电效应。所以我们会发现，当你有一束光去照我们某个极版的时候， 只要他照射这个光束，使得我的光子克服，我的电子克服本身版的那个频率溢出来了，这个时候就会发生光电效应了， ok 吧？所以呢，你会发现它的产生条件，任何一种金属都有一个对应的叫做极限频率 music， 也就是说任何一个金属都有自 自己本身的频率，本身的电子是在这个金属里面以这样的频率去待着的， ok 吧？好。如果你照射的光，我照射的光，它对应的频率 mu 大于等于 music， 也就是说我的光的频率可以克服极版，因为极版叫 music， 对吧？你跟我等同时超过我，你就可以发生光电效应。所以核心是否可以发生光电性看什么看，入射光的频率跟你光照是没有关系的， 我照一百年，只要你频率达不到，你依然不可能产生光子，能听明白这意思吧？所以你就记住了，我用光一个带有频率的光去照一个版，版本身也有频率啊，版本身也有频率，版上的电子也有频率，我克服了这个频率， 我出来了，那么这个时候你就发生了光电效应， ok 吧？所以光电效应本身也是一个守恒的过程，你会发现我们这个式子大家都知道叫做 ek， 等于致命减 w 呢，是光电效应的表达式对不对？它本身的原理是什么？ 就是我入射光去照这个版，这是入射光的光子能量，叫做 h mil， h mil， 它去照这个版， 版，本身有自己的能量，把自己的能量叫什么？把自己的能量叫做 w。 零，叫做一出宫就把电子克服，这个版本身的一出我就出来了， 能理解，我要克服他，我要出来，那么出来之后就相当于你照的这部分能量克服了本身，然后从而产生了动能，也就意味着我把光照的能量 转化成了克服阻力做工的能量，同时以及你的动能，能，听明白这意思吧？所以他依然是一个能量守恒的一个问题，所以我把这个式子给他，哎，变形一下就变成了 e k 等于 h m 减 w 零， 那么 ek 就是你电子从板里面跑出来了，对吧？他跑出来形成的这个动能，你跑出来了就证明发生了光电效应， 能理解吧？那有了动能之后，电子有了动能，从阴极走向阳极，那从而在中间就形成什么？形成电流了，你的电流表上就有毒素了， ok 吧？好，那这里面前面的 h m 这是你入射光的，对吧？哎，这个是我入射光的频率，然后呢？减掉的是我金属版客服的叫 出宫，所以一出宫的式子叫 h 乘以 muse， 因为我们说了， muse 是不是就是你的版的那个频率，对吧？版的极限频率， 能理解，我要克服他出来，所以这是光电效的本质，搞明白这个，你才能弄懂高电效的其他的物理量，听懂我的意思了吧？好，那我们知道这个逻辑之后，他啊，他说我用一束光去照射某金属板， 发现没有电子预出，说明没有发生光电效应，对不对？光电效应产生的条件叫做 mu 大于等于 muc， 对吧？如果没有出来，那就说明你没有满足频率的要求。下面四个选项，只有一个选项跟频率有关，是谁？是 a 没错吧？所以同志们，就是 a， 能理解这意思吧？ okay， 是不是非常简单，对吧？好，那我们来看，在这个时 里面，我们记着啊，他一出宫有一个 miu c， 对不对？这个频率，这个叫极限频率，是每一种金属都对应一个极限频率，金属换了极限频率就换了，金属不换，极限频率就不会换， 听懂我的意思了吧？好，非常简单，对吧？有了这个条件之后，那下面这里面有两个特别重要的规律，考试中特别爱出一个叫饱和光电流，也叫饱和电流，另外一个叫做遏止电压，有的同学根本就不知道啥叫饱和电流，对吧？一直说饱和光电流，遏止电压，他俩到底啥意思？ 好，那这个就非常的重要了，我们先说啥叫饱和光电流，你见到饱和两字，你化学中学那么多了，对吧？见到饱和两个字，第一反应就是满了， ok 吧？哎，那啥叫满了？就你会发现，当你用入射光去照这个板的时候， 照的过程中是不是单位时间内从里面出来的电子是固定的，对吧？哎，出来出来出来出来，你一直照就一直出，一直出，一直出好，但是随着电压在增大，我出来，我是不是越出越少，越出越少， 直到最后我是不是就达到了一个稳定？也就是我所有电子都从 k 版出来，到谁了？到 a 版了，完全被 a 版吸收了， 这么我就没有能再出来的了。这个时候你的电流达到了什么叫最大值？这个此时的电流叫什么？叫做饱和光电流，即使你电压再怎么大，我的电流都不再增大了， 听明白了吧？这个时候就叫做饱和光电流，能理解吧？哎，所以那有人说肖老师，那饱和光电流跟什么关系？记住了，如果你的入射光，也就是我照的这个入射光， 咱们入射光叫 mu， 对吧？光的频率它不变，那么你的入射光它的强度越大，或者叫我叫入射光越强， 那么你的饱和光电流就会越大， 能听明白这意思吧，对吧？只要你给我保证频率不变，就是这束光啊，就是这束光，入射光的频率保持不变，那么入射光越强，那么它的饱和光电流就能越大。 能明白这是饱和光电流的定义。所以什么叫饱和光电流？就是当你的电子被完全被 a 版吸收之后，你电压增大，电流不再增大的这个过程，就叫做饱和光电流。他只跟什么？只 跟入射光的强度有关，光强， ok 吧？好，那第二个叫遏止电压。你一见到遏止两个字，你就知道他是阻碍的， 对吧？哎，他是阻碍你运动的，阻碍什么呢？叫遏制电压。一听到遏制，是不是一定是反向，对不对？什么叫反向？也就是说我的遏止电压就是当你电流增大、增大、增大、增大，增到最大，对不对？我给了个遏止电压，我使你的电流从最大减到零， 我家的这个反向电压就叫做遏制电压，能理解这个意思吧？所以你会发现遏制电压是什么？就是我原本电子从里面出来了，对吧？哎，我是不是叫 eu， 等于 ek， 我电子乘以对应的电压是不是等于 ek？ 能听明白这意思吧？好，那 如果我在这加的是一个遏止电压，同志们，我如果是遏止电压，那么你的这个 e k 是什么特点？你的此时的 e k 是不是叫做最大初动能？ ok 吧？好，那它叫最大触动能。我们就知道你的 e u、 c， 同志们就等于什么，它就跟什么有关，它是不是叫最大触动能？是不是就可以代入你的 h music w 零了， 对吧？所以你会发现 u c 跟什么有关？ u c 是不是跟频率有关，对不对？也就是说只要你是同一个金属啊，我得保证同一金属啊，对吧？因为同一个金属 w 零就一样吗？对吧？那我们就会发现同一 一个金属，你的 mu 变，然后你的遏制电压 u c 是不是就会变？能听明白吧？他们俩是有相辅相成关联的，所以这就是遏制电压带来的价值。 ok？ 它核心本质是不是还是跟 e k 有关，对吧？我只要保证遏制电压跟 e k 成正比就可以了。 这就是饱和光电流和鄂尔电压。饱和光电流就是让电流流流流，电子走走走，达到最大值，电流不再增大，叫饱和光电流。我现在让这个最大电流减回零，加个谁，加个反向的鄂尔电压就减回去了， 听懂了吧？好，那咱们举例子啊，来看这个。他说现在我有个光电管进行光电像实验，当用同一个频率的光入射照射的时候，有光电流产生，哎，光电流什么意思？是不是大量的 电子从板上出来形成了电流，对吧？那也就说明怎么着了，发声光电效了，对吧？哎，就是说你的 mu 是不是大于等于 muse 发声光电效果好？咱们以下说正确的是， a 保持入射光频率不变，光强变大来。同志们，光强只影响谁？光强只影响饱和光电流，对不对？光强越大，饱和光电流越大， a 选项没问题。二 b 频率变高频率影响饱和高内流吗？ no， 频率影响谁？频率影响最大触动能，因为最大触动能是不是叫 h m 减 w 零对不对？同一个金属， w 零不变， m 越大， e k 是不是就会越大？ c 是对的， ok 吧？好。四、 d 遏止电压跟什么有关？咱说了，遏止电压是不是只跟它的频率有关？跟光强有关吗？没关。所以这题选 a c 会了吧？就是 这么简单。你会发现，我只需要记住每一个量，它实际上本质跟谁相关，跟谁能组合在一起，由谁来决定？导出表达式，这题是不是就出来了？ 听明白了吧？就这么简单。好，那咱们再举个稍微复杂点例子，你看这个，他说如如所示，我给了你个关键效像图，然后图中 a k 是光电管，其中的 a 是阳极， b 是阴极，你用光去照 k， 对不对？光去照 k， 他说了，先进行电源，我用一个光子能量十点五亿伏的光去照射阴极 k， 这给了一个十点一伏，也就说这的能量是不叫十点五一伏，对不对？哎，去照。然后他说，电流表中有士数了，说明怎么样？电子跑出来了，形成电流了，对吧？他说，现在我将滑动变速器滑片向左移，他告你电流表的毒素逐渐减小了， 到某一时刻的时候，电流表恰好减到零，此时读出你的电压表示数为六，同志们，使电流从大减小到零。同志们，六伏是啥？这个六伏是不是叫做遏止电压？ 同学们，我们是不是说了，当你调节滑片之后，回路中发生变化，我使电流从大减到零了，这读出来的电压什么叫遏止电压？所以此时你的 u c 是不是应该是等于六点零伏， 听明白了吧？好， u c 六点零伏，那你说，他问你，他说一出宫是六电子福特，对不对？不对，因为如果他是遏止电压，你会发现我算完的鄂尔电压算的是比较最大出动能叫一乘以 u c， 对吧？所以最大出 出动能是多少？是不是叫六电子福特，而不是一出宫？ a 错，能明白吧？好，那你看二 b， 他说若光子是十二亿伏的光去照 k， 电流表示数仍为零，那我们看啊，之前你是用十点五 五亿幅，对不对？现在用十二亿幅，你算公式叫 e k 等于 h mill 减 w 零，你现在是不是把这个数变大了， 对吧？同志们，我这个既照进来是入射光的能量，他变大了， w 零不变，那么说明 e k 是不是在变大？ e k 变大，说明你的电子是不是在有更大的速度往外出， 电流表能为零吗？不可能为零，你电子往外走，你是不是就会形成电流，对不对？只要有 ek， 是不是就会有电流？能，听明白吧？哎， 所以二必错。为什么有一 k 就有电流？因为电子在里面运动，是不是就是从阴极走向阳极就形成了电流了？你电源里面不相当于有电了吗？对吧？哎，就形成电流了， 听明白了吧？好，那 c 说弱只增大光，强光强增大谁？同志们，什么叫饱和光电流，对吧？好，他增大，他影响的是饱和光电流，对不对？但是他说电流表的毒数看谁？ 同志们，电流表的毒素是不是得看你那个 e k 的大小，对吧？你要 e k 为零，电流表就为零，但 e k 有什么决定？ e k 是不是由 mu 决定？咱们刚在这说完对吧？ e k 是不是 h， 并且单位零？你的 mu 没变，那么 e k 变吗？ e k 是不是没变化？那电流表度数是不依然为零？ c 选项没毛病吧，对吧？有人说那贾老师那只 增大入射光强度，入射光强度增加饱和光电流不会增大吗？但这个还没达到饱和光电流了，没达到那一步呢。听明白，这次吧。好，四弟，若用光子能量为五亿伏去照 k 音级，没有电子溢出来，那如果是五亿伏，我是不是也算？ 怎么算？它出不出来？咱们是不是说出不出来？是不是叫 e k 等于 h m 减 w 零？要想有 e k， 你照的能量比 w 零要大，你是不是就有 e k 电子就能出来？ 听明白这次了吧？能理解吧？好，那现在比如说肖老师，那我现在能不能算 w 零？当然你看啊，他用十点五亿伏去照你最终出来的遏止电压对应的动能，叫六亿伏，对不对？所以你看你的公式， e k 等于 h mu 减 w 零， e k 是不就是六电伏？咱刚算过了，对吧？哎， h mu 是不是叫十点五一伏？你减完你发现 w 零多少？是不叫四点五一伏， 没错吧？那你现在用五去照，四点五减完有没有差值？有，有 ek， 所以四 d 错。这题选 c， 听明白了吗？同志们，不难吧？没有一点难点对不对？记住了，他在这一块考关键现象除了基础知识，最复杂的最需要你思考。就是就是，我明天要出那个视频，叫什么？叫做图像。 能明白这种只要你理解了我今天讲的这几个概念，这些东西就全部都出来了。 ok， 非常的简单。好，这就是我们今天说的光电效应。那明天的视频中我们讲光电效应的 图像一定要关注啊，因为有了光电箱的图像，这整个关键箱其实就迎刃而解了。好，那我们今天的内容就到这里了，希望对大家有所帮助。记着，跟着小杨老师走，从此物理不迷路，我们下期再见。

上次说到光是由光子构成的，每个光子的能量只决定于光的频率，比如蓝光的频率比红光的频率要高，那么蓝光光子的能量就比红光光子的能量大。 而通常所说的光强，是指光的总能量。对同一频率的光，单个光子的能量相同，因此光强大就说明光子的数量多。 这样一来，光剑效应就很好解释了。电子要想从金属内逃出来，就需要克服金属的引力。做工 这类功当中最小的叫做易出攻。用 w 零表示，当电子被光照射时，一个电子只能吸收一个光子的能量，也就是 h 六的能量。如果吸收的能量大于一出攻，就会产生光电效应。而如果频率不够，即使增加光强 或者增加照射时间，也只是增加了光子的数量，并不能提高单个光子的能量，所以仍然不能产生光电效应。这就解释了极限频率现象。顺便咱还知道，单 w 刚好等于 w 零时，此时的频率就是极限频率。 现在你明白了，光念效应外已刹又产生条件，那顺时性又怎么解释呢？这是由于电子一次性吸收了光子的全部能量，所以自然不需要时间的积累。 最后还有最大出动能的问题，刚才说过，光子传给光电子的能量得大于一出宫，对每个电子来说，这些能量一部分被用来克服束缚，确保可以逃脱，剩下的这些能量就会转化为光电子离开技术后的动能。那当频率不变时，如何计算最大 出动能呢？这简单，让 w 尽量小就行了，也就是用易出攻 w 零此时的 ek 就是最大出动能了，这个关系是通常成为爱因斯坦光电效应方程 跟波动理论相矛盾的问题都得到了解决。至于跟波动理论不矛盾的饱和光电流问题，光量子理论也能解释。同种频率的光光强大，就是光电子数多，所以就能打出更多的光电子，饱和光电流自然就大了。 到此为止，光亮子理论完美解释了光电效应的各种现象。后来爱因斯坦由于对光电效应的解释以及其他一些成就，获得了一九二一年的诺贝尔物理学奖。 以上就是这个视频的全部内容。发生光电效应时，一个电子一次性吸收一个光子的全部能， 因此保证了顺时性。只有当频率足够高，也就是一个光子的能量足够大时，电子才能获得足够的能量跑出来。 光子溢出的最大出动能满足光念效应方程，因此最大出动能也受频率影响。 而饱和光电流受光强影响，是因为同种频率下，光强大的光子就多，自然就会得到更多光电子。你都明白了吗？明白了的话就去刷个题吧！

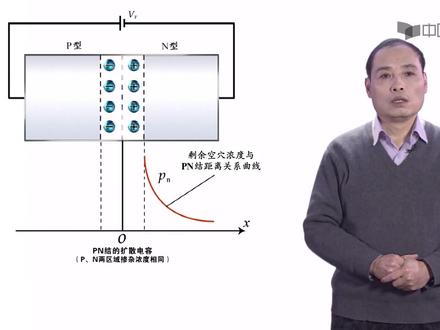

今天我们学习半导体二极管及其基本电路的第三个知识点， 拼音节特性。下面让我们看看这个拼音节在半导体导电过程中会产生什么样的影响，它具有哪些特性。当拼音节外加电压时，如果 p 区的电位高于 n 区的电位， 那么就称拼接处于正向偏置，锁加电压为正向电压。 反之，拼音节就处于反向偏置。拼音节正向偏置时，外加电压形成 电厂与拼接内电厂方向相反，削弱了内电厂的作用。空间电和区变薄，拼接电阻减小，多数宰流子的扩散变得更加容易了。 在外加正向电压作用下，回落中产生由多数窄流子形成的扩散电流，称为正向电流。 if 我们知道电流方向是以正电和运动方向定义的， 所以这个电流是由 p 区流入， n 区流出。当外加电压升高时，拼接电厂进一步减弱，扩散电流继续增加。实验表明，在正常工作 范围内，拼音节外加电压只要略有变化，就会引起电流的显著变化，说明在正向偏置条件下，拼音节的等效电阻很小，这个时候也称拼音节导通。由于半导体本身的体健组 和拼接电阻相比组织很小，所以大部分外加电压都降落在了拼接上。拼接反向偏置时，外加电压形成的外电厂方向与拼接内电厂方向相同， 增强了内电厂的作用。空间。电合区变厚，拼接电阻增大，多数窄流子的扩散变得更加困难了，但是 会促使少数窄流子的漂移，这时在回路中产生由少数窄流子形成的漂移电流，它的方向由 n 区流入， p 区流出。由于少数窄流子的浓度很低，数量非常少， 所以反向漂移电流很微弱，可以认为拼音节基本上不导电，这时也曾拼音节截止。 而且由于少数载流子的数量有限，所以在反向电压增加时，反向电流的增加并不明显，而是趋于恒定，所以这 时的电流也称为反向饱和电流，也就是曲线中的 is 电流。 需要注意的是，因为少数窄流子是由本增激发产生的，所以温度对少数窄流子形成的反向饱和电流有较大的影响。 根据以上分析，我们得到拼接单向导电性的结论。拼接正向偏置时呈现低电阻，具有较大的正向扩散电流。 拼音节反向偏置时呈现高电阻，只有很小的反向漂移电流。拼音节的这个特性曲线也可以由特性方程 来定量描述。根据前人的研究结果，拼音节的电流电压关系可以表示为一个指数方程， 适中 id 是留过 pn 节的电流，它的方向定义为由 p 区流入， n 区流出。 vd 是拼音节两端的外加电压，它的急性和正片电压急性相同， e 是自然对数的底。 is 是反向饱和电流， 对于分离器件，它的典型值小于十纳安集成 电路中拼接的 is 更小。 vt 是温度电压档量，它与波尔斯曼长处和热力学温度成正比，与电子电赫成反比。 常温下， v t 等于二十六号伏。对这个方程进一步分析可以看出，如果拼接加正向电压，并且正向电压 v d 比 v t 大几倍时， 那么括号中的指数项就远大于一。电流 id 与 vd 呈指数关系。当拼接加反向电压时， vd 是复制， 如果他的绝对值比 vt 大几倍，那么指数项就趋近于零， 电流 id 就约等于负的 is。 也就是说，当温度一定时，反向电流基本上是个场数，几乎不随外加反向电压变化。 需要注意的是，这个指数方程仅仅描述了拼音节的正反两种偏的状态，并不包括接下来我们要描述的反向击穿状态。 实际上，拼接的反向电压不能无限制地增加。当反向电压超过一定值时， 反向电流会突然增加，意味着拼接被反向击穿了，发生击穿所需要的电压称为反向击穿电压。 拼接反向击穿后，电流很大，升温很快，容易烧毁拼接。 尽管导致拼接击穿的原因存在的差异，但最终都是破坏了 归元子中共价键的束缚，是自由电子空穴对急剧增加造成的 拼音节。反向击穿后，如果反向电流和反向电 压的成绩不超过拼接的耗上功率，这种击穿就是可逆的成为电击穿。当反向电压降低后，拼接仍然可以回到截止状态。 如果反向电流和反向电压的成绩超过了拼接的号上功率，那么拼接就会因为过热而烧毁，这就是热机传染。 电击穿是可以利用的，而热机穿是必须避免的。 反向击穿电压的大小与拼音节的制造参数有关。拼音节还有一个重要特性， 那就是电容效应。我们知道，拼接处于正向偏置时，多数载流子在回路中形成较大的正向电流。 实际上，当多数宰流子扩散运动时，并不会在耗尽区全部附和， 而是有很多穿过拼接在对方区域的拼接附近有一定的累积。 例如， p 区的空穴向 n 区扩散，穿过拼接后，在刚进入 n 区时，与自由电子的负荷几率较小，浓度较高。 随着空穴在 n 区中的继续移动，复合几率增加，浓度逐渐降低。 所以剩余空穴在 n 区的浓度变化如曲线 pn 所示。 这种在 n 区剩余的空穴可以看作是在拼接 n 区一侧存储的电荷，就好像平板电容器一侧的电极充了电荷， n 区的自由电子扩散到 p 区也有类似的效果。浓度变化就像曲线 n p 那样。 拼音节的这种等效电容也称为扩散电容。 存储电喝量的多少除了与掺杂浓度有关外，还与拼接所加的正向电压有关。 当拼音节处于反向偏支时，外加电压的变化会引起空间电合区后薄的变化，意味着拼接内存储的正负离子电合数的变化， 类似于平板电容器两电极板上电荷的变化。这时拼接呈现出的电容效应称为室内电容。室内电容的等效容量与外加反向电压的大小有关。 拼音节的电容效应直接影响半导体器件的高品特性和开关特性。好，这个知识点的学习就到这里，再见。

今天我们玩电感的饱和，既然要玩饱和，电感呢，一定要有一个措施限制的电流，我们用这个四欧姆的电阻 是吧？什么用来的？我们先用这个来试一下，我们这么接，穿个衣扎进去，我们看他饱不饱和，当然我们是先看他的 这个电，这个功率是多少，我们先看功率应该就差不多了，本身是开机，这电子变压器开了之后大概就是五瓦偏高了一点，给他电子变压器后面属于一个四毫米的电阻，看一下功率，六十六瓦，接近六十六瓦啊，我们先穿这个飞机的电杆， 穿进去一个磁环啊，穿进去看十八点几，应该是他没有饱和，我们就拿一边了，因为我要看看饱和，这个有可能就饱和了啊，我们看这里就行了，一样的，你看一下五十几吧，应该是饱和 好了，刚才的六十元应该是饱和了，我们就得搞他一扎是饱和了，我们多搞几扎，那我们用这个线，硅胶线还算是比较软的，半个一扎穿多一点，两扎，三扎，四扎吧，四扎四扎，凑成一桌麻将，看这个扎数，看里面这个线一二三四，四根 四扎看它接着行，一头接这啊，注意看啊，一头一头接到穿了这个四扎的这个电杆，四扎电杆出来了，这根线接在这里就行了， 看功率九点几吧，这应该就是没有饱和了。四扎没有饱和，我们看一下三扎 十三点几吧，也是没饱和，我们再看再少一点，两张两张啊， 应该是接近，也是饱和了，应该是接近饱和，我们还是用试播器看一下，我们其实主要看 就是他的电流，看他的立池电流，我们就是在这个电阻上面去量他的电压就行了，晾凉这立池电流看到没有？我们拿一个断开指示，这个立池电流，看样子好像这个地方应该是没有了， 好像两张还是没有饱和，一张应该绝对饱和了，这个很明显嘞，我们看饱和的是什么情况？这里这个走平了，说明现在的他的电流主要是受这个了，他最大电流受他控制了，他限制的那个电流 因为插的电阻上的电压已经是平了，电阻上的电流是最大了，他就说他的立式电量现在没法增长了，看到没？已经是没法增长了，走平了 这一节，你们看这一节一次电流是很好的增长的，但到这边也没法增长了，他已经是饱和了，那这个饱和跟那个饱和明显不一样。那，那我们其实我们应该看，再看这上面的电杆上的电源电流，他的电压， 电杆上电压，那我们把这个接过来，现在是电杆上的，现在是两个是他的电压了啊，你看啊，那现在我们现在，你看我们接过来等于是空载的，我们两个是他的现在的电压情况，把这个接上去看清楚啊，这个接上去也没事， 将去看一下，这个看的很明明，很明显这个的饱和，其实看的可能更更容易说明问题一点。一看他的电压，电杆的电压从这里是突变上去，他触手电压来个转转，换了电压突然换了，变正的了，不变 正他们他就有一个很高的电压出上来了，已经下来了。下来是什么？是粒子电流上去了，他的粒子电流是上去，所以他的电压就增加了，所以电杆上的电压正在下降，这样直线的下降， 但是后面下岗了，下的零了，变成零了，那零呢？就是电压全夹在这个电电阻上了，这电流是最大的时候，电杆上这时候已经是这个点已经是成一条导线了，他没有，哪像他没有那杆成电动式了，等于是所以这个我们就是说他是饱和了， 这就是一个很明显的看他从电感上面看出来他是饱和了啊，我们再看一下他不饱和的情况， 这是两扎了，看一下感觉，看一下，这刚刚明显他也是这样下来，我们这也是看到这下来，这到 这个很软了，要到零，到零的是个时间很短，我们也不好判断他现在是我们再看一个功率，功率大概二十九瓦， 这个时候我们可以说他是肯定还没有进入完全的饱和，完全饱和是他是变成零，电杆上的电压是变成零，他这个还没有啊，只是这样子，昨天是真的是有点软的，到这里了，接近了，但是还没有，因为我们可以说他现在还 还是没有完全饱和，所以我们功率看一下，功率大概就是三十，我们可以说他们还算是算是没有那么严重，可以可以说有点饱和，但是没那么严重，那我们看一个完全的没有饱和的，你看这是山楂的，这个就很明显了， 一路下来也算是比较平滑了，一路下来的，但是他就是他的，他连 离那个最最深度饱和的又远一点，他大概在这个地方，你看大概在电压最后在多少？在我是五伏的，比五伏的还低一点点，四伏多，大概四伏这样子的时候，他电压转化了，所以是这个地方我没有说他是， 他这个是没有饱和的，那刚才我们看这是两扎的时候，两扎的算是一个临界的饱和，我们再看一下两扎的临界饱和的情况。功率也看两扎的时候，最临界的时候看一下这个，注意看这个地方。那这个时候我们再看一下他的电，他的电流的情况， 再仔细看一下他电流情况，我们翻过来原来是电流这个地方，其实我们要说他饱和，其实你还可以看那一段啊，其实也看这一段，我们我们把分段来看，我们把这前面这一段，这段低的，这一段他的斜率是比较稍微小一点， 在这里，在这个地方斜率猛猛开始增大了，注意看这个地方斜率增大了，这个地方我们其实可以看成是他的电杆变化了啊，他电杆可能是不是变小了啊？电流变大以后，电杆变小一点了，他就会这样子改变小一点啊，涨粉的稍微快一点， 那后面连续上升的慢，这个我们可以说他其实是没有饱和了，我可以说他没饱和，因为他不是太抖。那今天就到这里了，再见。
