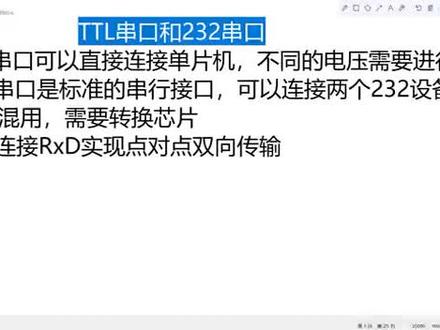

02:03查看AI文稿AI文稿现在我们来说一下 t t 二窗口和二三二窗口的区别。呃，二三二窗口是大家经常能够听说的 t t 二窗口呢？呃，实际上它不是严整严格意义上的窗口， t t 二窗口是把单片机的 窗口的两根线直接引出来以后的结果。由于单边机可能会有不同的工作电压，比如说五伏的三点三伏的，那么不同的电压是不能够用 ttl 窗口直接连接的，这里面至少你要加上电阻分压或者串联一个电阻去进行电瓶匹配。 更复杂的呢，比如说一些四 g 的模块，他可能会出现一点八伏的 ttl 窗口，那么在这种情况下就需要更复杂的电瓶转换的电路。另外呢， 二三二是标准的穿行接口，他可以连接两个二三二的设备，也就说呢，这一根二三二电电缆只能连接两个设备，而不能连接更多，当然了，不是绝对不能，这里面是需要一些技巧和问题的。 另外一个呢，就是说 ttr 窗口和二三二窗口是不能混用的，因为二三二的电瓶电压比较高， ttr 的电瓶相对来讲比较低，也就说他只是从零到单片机的工作电压的这一段， 如果你直接连的话，很有可能会导致单片机损坏。另外一个呢，呃，这个窗口的两根线就是就是 txd 和二 xd 需要彼此对应的连接起来，也就是一头电缆的 txd 一定会连到另一头的二 xd， 也就是这边发 去连到那边的手，反过来过程也是一样的，否则的话这个传输是不能进行的。那么在这种情况下，呃，既然两个彼此对等去连了，那么他可以实现点对点的双向传输， 无论是 tt 二窗口和二三二窗口，这都是必须能够实现的功能。好，今天就到此结束。
45同中书门下平章事
06:38查看AI文稿AI文稿今天我们说下串口 com 口、 t t l r s 二十三二二 s 四八五 u r t 的区别。串口及串形接口与之相对应的另一种接口叫并口并行接口，两者的区别是传输一个字节八个位的数据时， 串口是将八个位排好队，逐个的在一条连接线上传输，而并口则将八个位一字排开，分别在八条连接线上同时传输。在相同的数据传输速率下，并口的确比串口更快，但由于并口的各个连接线之间容易互相干扰， 高速情况下难以同步各连接线的数据，而且硬件成本也相对串口更高，线多，因而串口取代并口成为了现在的主流接口。较具代表性的要数 universal real bus 通用串行总线，也就是 usb。 其他在嵌入式领域常见的串行接口还包括 ir、 c、 spi、 rj、 四五、 ur、 usr 等。 串口进行通信的方式有两种，同步通信方式和异步通信方式。 ur 通用异步收发器，一对一，以为为单位发送 com 口。 电脑上的一部串形通信接口，有时也称之为串口，其实这个叫法并不严谨。电脑 com 口使用 db 九连接器，遵循 rs 二三二标准， rs 二三二规定了通信口的电气特性，他规定了逻辑，意为三到一五 v 逻辑零为加三加十五伏和接口机械特性、形状、针脚定义等内容。 com 多见于就是电脑用于连接鼠标、调制调节器等设备，现在已被 usb 取代 usb 取代 usb 取代 usb， 一部收发传输器，两者都是一个数据收发器，属于硬件电路范畴。 ur 使用 e 不通信，而 u s r 既可 e 不通信，也可同步通信。当 u s r 使用 e 不通信时，就变成了 u r t。 单片机的串口指的就是 u r 或 u s r。 同步通信和 e 不通信的区别是时钟线的有无同步通信。有时钟线 收发双方通过统一的时钟来确定何时进行数据的传输，如 i r c 和 spi 亦不通信。没有时钟线，只能在数据的头和尾加入标志位来区分不同的数据帧。接收数据 之前也要预先知道波特率的大小，传输效率比同步通信要低。串口 r s 二三二与 t t l 的关系前面讲过， r s 二三二是一个串行通信接口标准，它规定了逻辑，意为负三负十五伏， 逻辑零为加三加十五伏。符合该标准的串口也叫 r s 二三二串口，比如电脑的 com 口。那么还有不符合 r s 二三二标准的串口？答案是肯定的，那就是单片机如 s t m 三二的 u r t s art， 这个也叫串口，但他不遵循 r s 二三二标准，使用的是 t t l。 电瓶 transistor transistor logic， 该电瓶的逻辑一为加五伏，逻辑零为零伏，称为 t t l 串口。 需要注意的是，串口 u r t s r 通常指的是硬件接口，而 r s 二三二指的是属于物理层范畴的串形通信接口标准。简而言之， r s 二三二就是个标准 r s 二三二 r s 四二二 r s 四八五的关系。这三种接口都是属于串口通信，主要有几个方面的区别， 一、通讯距离 rs 二三二接口通讯距离为十五米，而 rs 四二二四八五最大通讯距离可以达到一千两百米二所连设备数 rs 二三二只能连接一个设备， 而 r s 四八五可以同时连接多个设备。三、端口定义， r s 二三二为标准接口，一般为地形九帧的第 b 九头接口，信号一般为标准默认的。而 rs 四二二、 rs 四八五为非标准接口，一般为十五针串口接口也可以做九针接口。每个设备的接口定义也不太一样， rs 四二二一般为四，限制全双工模式，而 rs 四八五为两，限制半双工模式。单片机与电脑的连接 既然单片机有串口 you are to start， 电脑也有串口 com， 那么两者就可以通过串口进行通信。如果电脑有实体 com 口，由于 com 口使用的 rs 二三二电瓶跟单片机的 you are ucr 使用的 t t l。 电瓶不一样，这时就需要使用 max 二三二之类的电瓶转换芯片，将 t t l 电瓶转换成 r s 二 二三二电瓶连接，示意如下，电脑 com 口 max 二三二单片机 u art use art 如果电脑没有 com 口，就要通过 c h 三四零之类的 usb 转 t t l 串口芯片 来实现，用 usb 模拟 com 口，这样电脑的 usb 口就变成了一个 t t l 串口，可以跟单片机的 urd user 通信连接，示意如下，电脑 usb 口 ch 三四零单片机 u art use art 下面我们总结几个关键点，便于记忆。一、串口 com 口 u art 是指的物理接口形式，指硬件二 r s 二三二 r s 四八五 t t l 是指电频标准、电信号三、 t t l 电频标准 是低电瓶为零，高电瓶为一对地标准。数字电路逻辑四、 rs 二三二电瓶标准是正电瓶为零，负电瓶为一对地正负六到十五伏皆可，甚至可以用高阻肽 五 rs 四八五与 rs 二三二类似，但是采用差分信号逻辑，更适合长距离高速传输。六 pl 二三零三 cpr 一零二芯片是 usb 转 ttl 串口的芯片，用 usb 来扩展串口。 ttl 电瓶 七 max 二三二芯片是 t t l 电瓶与 r s。 二三二电瓶的专用双向转换芯片，可以 t t l 转 r s 二三二，也可以 r s 二三二转 t t l。
41一级菜鸟随便玩
01:27查看AI文稿AI文稿今天主要分享 t t l r s 二三二 r s 四八五传输距离相关内容。先简单介绍什么是 r s 二三二， r s 四八五。 t t l t t l 是晶体管，晶体管逻辑电瓶， 逻辑电瓶是特定电压或可以存在信号的状态，通常为零一开关 on off 或 low hide。 rs 二三二支持全双沟通性，现在通常使用 db 九，大部分时候只用到了二三五角。 rs 二三二采用电压来代表逻辑高低。电瓶 rs 四八五由 rs 二三二发展而来，是半双沟通性，采用叉分电压，两根信号线 ab 上的电压差代表逻辑高低。电瓶正常情况下，通讯距离 ttl 小于 rs 二三二十五米，小于 r 四八五一点二千米，但通信传输距离与波特律、连接线干扰等很多因素有关，实际和理论还是有很大差异。 tl 通常在版卡内部，如用于芯片串口间通信。 rs 二三二通常是设备与设备之间通信，一般是 db 九或两根信号线连接。 rs 四八五在工业中用的比较多，使用带屏蔽的双脚线，传输距离可以更远，抗干扰性更强。 若想增大传输距离，可以增加屏蔽措施，降低传输速率、波特率，尽量远离干扰源等。

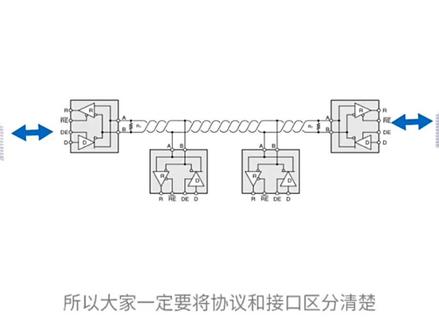

03:16查看AI文稿AI文稿我们先来了解下 ttl 和 cmos 电瓶， ttl 由双级晶体管构成，只能在五伏下工作，零伏附近表示逻辑低电瓶，五伏附近表示逻辑高电瓶。 cms 市场效应管构成 电瓶范围比较大，一般在五伏至幺五伏，相应的低电瓶在零伏附近。高电瓶接近器件电源电压。 假设现在我们正在用单片机自带的端口传输数据，由于单片机传输的信号电压比较低， 此时如果出现电焊或雷电干扰，单片机的电瓶在传输过程中就会因为干扰而发生改变，接收端得到的数据就会与发送端的不一致。我们思考 效该怎么解决呢？特别是长距离传输信号时，干扰更严重。 我们知道单片机自身的电瓶一般是三点三伏或五伏，科学家们给出的解决思路是将电瓶电压提高，将三伏幺五伏表示逻辑零，将负三伏致负幺五伏表示逻辑幺。 这样我们在一定程度上解决了长距离传输和干扰问题。 这是单片机电瓶和 rs 二三二实际是波器电瓶信号，这样我们通过外挂二三二接口芯片构成我们的 rs 二三二串口传输线路，但是传输使用的还是基本的串口协议，并且我们知道导线是存在一定电阻的，随着 距离的增加，电阻的大小会在传输过程中引起压降，并导致最终的传输数据错误率越来越高。 其实这里还有个由于 rs 二三二的高电压带来的新问题，我们知道电瓶是有上升时间的，电压越高需要的上升时间机越大， 并且 rs 二三二使用的参考的一般是接大地，所以之前所说的电焊和雷电干扰还是会通过信号线与大地形成回路造成干扰，这就是 rs 二三二不能远距离传输和波特率使用都不是太高的原因。 这里就轮到我们的 rs 四八五登场了。 rs 四八五使用的是插分信号传输数据，还是基于串口协议，插分 信号有两根导线互为参考，所以当出现外界干扰时，会在两根导线上同时抵消，从而达到共模一致的效果。但是由于只有一组插分信号， 所以我们使用 rs 四八五时只能同时存在一个主机，即当有一个设备在发送数据时， 其他设备就只能接收，只有等他发送完了，其他设备才能发送。这里我们简单总结一下，无论是单片机串口 rs 二三二还是 rs 四八五，其实他们的本质都是基于串口协议传输的，只是在不同的场景问题下提出的接口电路解决方案而已，所以大家一定要将协议和接口区分清楚。
1755电巢电路之家
02:42查看AI文稿AI文稿r s 二三二是由美国电子工业联盟制定的一个创口通讯标准。 r s 是 recommended standard 首字母缩写， 意思是推荐标准。 r s 二三二接口又称 d b 九接口，是当今主流的串形通信接口之一， 可以看一下，这就是 rs 二三二接口，也称 db 九针头，由公母头对插进行连接，这是 rs 二三二接口的针脚定义，一共九条线，但在实际应用一般只接这三条线，分别是发送、接收以及信号接地。和我们前面说的 ttl 串口一样， rs 二三二使用的也是这三条线。 rs 二三二是全双工通讯，也就是说发送和接收可以同时进行。在前几期视频我们讲了 t t l 串口，其实也叫 t t l 电瓶。 t t l 电瓶就是晶体管信号，也就是说凡是用到系统及芯片，其初始信号大多是 t t l 电瓶。那 t t l 信号如何进行 r s 二三二通讯呢？其实也非常简单，我们只需要在原来的 t t l 创口通讯基础上 加一个 max 二三二电瓶转换芯片，这样他就能把 t t l 电瓶转换成 r s 二三二电瓶了。由于 r s 二三二为负逻辑，因此单片机给 max 二三二发送五伏，则它输出的是负十五伏， 如果给他发送零伏，他就输出正十五伏。同理，当 max 二三二芯片接收到负十五伏电压，就会把负十五伏电压转换成五伏的 t t l 电瓶。如果接收到正十五伏，他就能将其转换为零伏的 t t l 电瓶。 例如同样的一帧数据，如果转换成二三二是这样的，可以直观的看到 is 二三二电瓶浮值比 ttl 电瓶浮值高出很多，这样最大的好处就是抗干扰能力增强了。因为 is 二三二信号的高低电瓶差相差近三十伏， 由于信号浮质变高，在遇到干扰时信号不容易改变，即使受到干扰，它的高低电瓶之间还有很多浮动余量，就可以屏蔽掉大部分干扰。所以相比于 d t l 信号， rs 二三二的抗干扰能力增强了很多，也因此在传送距离上比 t t l 串口的传送距离大了不少，通讯距离可达十五米，但是传输速率只有二十 k， 也就是幺九二零零的波特率，并且只能作为两台设备之间的通讯数据传输。面对更为严 科的工业通讯以及更远的通讯距离， r s 二三二就力不从心了。所以人们又制定了 r s 四八五通讯标准。点赞关注，下期分解！
631八方汇PLC编程培训
04:14查看AI文稿AI文稿大家好，今天给大家说下创口通讯接口类型。在创口通讯中，常用的接口类型包括 t、 t l i s 二三二和 i s 四八五。 其中 ttl 集晶体管、晶体管逻辑电瓶、 ttl 电瓶信号规定，逻辑一的电瓶为正五伏，逻辑零的电瓶为零伏， 电压范围小。这就导致了抗干扰能力差，传输距离短，只在同一版卡内通信。为了提升抗干扰能力和通信距离，一九七零年，美国电子工业系 协会 eia 定制并发布了 is 二三二标准。 is 二三二标准接口又称 eiais 二三二，是常用的串形通信接口标准之一。 iz 二三二可用于许多用途，比如连接鼠标、打印机或者 model， 同时也可以接工业仪器仪表。 s 二三二虽然有九根线的接口， 它在一般应用中采用 r x 接收线、 t x 发送线、 g n d d 线这三条信号线就能实现简单的全双工通信。 s 二三二采用副逻辑传送，即逻辑零的电频为 正三伏至正十五伏，逻辑一的电频为负十五伏至负三伏。 使用该电器标准的目的在于提高抗干扰能力，增大通信距离。由于接口使用一根信号线和一根供地传输线和构成供地的传输形式， 所以抗共膜干扰能力差最大距离不超过十五米，并且速率低，只有二十 kb 每秒。那为了应对更为严峻的工业环境和更远的距离需求，于是人们制定了 s 四八五标准。 rs 四八五是一种工业控制环境中常用的通讯协议，在一九八三年由电子 工业协会定义。 s 四八五采取了与 is 二三二完全不同的传输形式，即差分平衡传输，差分平衡传输。利用两根信号线，即 a 和 b 的差值来表示逻辑零和逻辑一。 当 a 和 b 的电压差为正二伏至正六伏，表示逻辑零。当 a 和 b 的电压差为负六伏至负二伏，表示逻辑一。 当突然遇到闪电干扰时，会同时抬高两根信号线的对地电压，但是不会改变两根信号线的压差，因此有良好的抑制共膜干扰能力，使得传输速率提 高到十兆每秒，传输距离延长至一千两百米。因为接收和发送是共用两根信号线，所以不能够同时收和发， 只能办双工通信。 s 四八五是点对多通信，即只能有一个主设备，其余为重设备， 总线上可接到三十二个设备，而 ttl 和 s 二三二只能进行点对点的简单通讯。那最后用表格帮助大家简单来总结一下， 那么今天的分享就到这里，再见。
819淘晶驰
01:30查看AI文稿AI文稿今天来讲讲创口通讯。创口通讯是 ttl 和 rs 二三二以及 rs 四八五的统称，因为他们共同遵循一样的通行时区协议，所以只要搞清楚其中之一，就能明白串口通讯是怎么回事了。三种串口的功能以及区别 会通过几期视频分别说明，先点赞、收藏，忽然下期视频可能就刷不到了。先看串口通讯的接线方式，三种串口在接线方式上是一样的，如视频中所示，只有三条线，其中接收和发送为交叉接法，信号接地直连。 这是三种创口信号方波图的区别，不需要看懂，因为这里要告诉你的是，不管是 rs 二三二还是 rs 四八五，都可以理解为是 ttl 创口的变种。知道了 ttl 创口，再来看 rs 二三二和四八五就很好理解了。那什么是 ttl 创口逻辑呢？ ttl 逻辑就是晶体管道，晶体管逻辑， ttl 逻辑非常容易实现，它可以在两个芯片之间实现信号传输。再进行信号传输时，首先要约定好真格式和波特。率 先看真格式，这是一针常见的数据真格式一共十位，第一位、七十位都是以低电瓶开始，第十位是停止位，都是以高电瓶结束。中间的八位是数据位， 内容使用者定义正好一个字节，通过中间八 v 二精致的组合，就可以代表两百五十六种不同的信息。
426八方汇PLC编程培训
11:28查看AI文稿AI文稿各位朋友好啊，这一讲，我们介绍几种串形通讯的物理接口。首先我们看 tti 路电瓶接口，这种接口呢，嗯，一般用在单片机或者各种仪表的一些电路上， 他使用的就是我们平常的那个集成电路的这种 ttr 电瓶。 呃，在政府政府的时候呢，呃，定义为逻辑一。呃零服的时候呢，定义为逻辑零啊，这样的这个借口呢，我们也成为 ttm 的窗口。 第二种接口，二 s 二三二 c 啊，他是一个串形通讯的接口标志啊，注意啊，他是一个接口 不标准，他规定了电压是负三伏到负十五伏的时候呢，这个为逻辑一啊。呃，电压为正三伏到正十五伏的时候呢，是逻辑零。 呃，符合该标准的窗口也叫做 rs 二三二窗口啊，我们过去的电脑啊，几箱后面呢，都会带有一个到两个 二 s 二三二这样的接口啊。呃，外设呢，可以连接取的设备啊，比如连接打印机等。但是这个呃，近些年呢，随着 usb 这个口使用的越来越多呢，这个 呃，基本上商务机呢就不配二 s 二三二这个接口啊。呃，这里我们型号的解释一下，二 s 呢，就是这个，他是一种推荐标准的意思啊，二三二呢，就是这个标志号， c 代表这个这个接口的 最新一次的这种修改，是吧？呃，二 s 二三二口这个标志呢，主要包括电器特性、逻辑电瓶和各种信号线的功能，他都做了相应的规定啊。 我们看这是我们看着非常熟悉的二 s 二三二的这个接口啊，他是一个地形的这么一个接口，这个呢，是他的这个银角的这个定义啊，我们就不太详细讲了，也就说 二三二口这个标准，他出来定一些电器性能，是吧？逻辑电瓶，然后呢，他也定义了这个硬件的这个标准， 下面我们看二 s 四八五的进口。二 s 四八五啊，是一个定义平衡数字多点系统中的一个驱动器和接收器的这个电器特性的标准啊， 他是指示电器特型的标志，跟二 s 二三二 c 是有区别的啊，二 s 二三二 c， 他把这个硬件的接口也定义了，而四八五没有。 四八五呢，有两线支和四线支这两种接线，其中四线支呢，他只是点对点的通讯方式，所以说呢，很少使用啊， 这个两线呢，两线制呢，这种方式呢，它是一种总线式的一种拖布结构啊。 至于 rs 四八五这个接口到底能够带多少个站点啊？呃，过去的这个，呃，一些标准呢，就是他最多可以挂机二十四个节点， 但是现在呢，这个随着一些新的芯片的一些使用，呃，现在目前那个就介绍啊，他的这个所挂的站点可以达到二百五六个或者更高啊。 啊，香宝们说一下，就说他所这个带的这个节点数是吧？呃，是由什么决定的啊？这个二二四四八五他这个节点数啊， 主要是这个一接点接收器这个收入堵炕而定的啊， 输入组炕越高，那么呢他带的点数越多啊，呃，根据规定是吧，规范的二 s 四八五的接口的输入组炕为大于等于十二千欧是吧？相应的规范的，那么他的驱动的积点数就是三十二个 啊，而现在有一个新的芯片呢，就是为习惯更多节点的这种通讯的场合，有些芯片的收入阻亢 是吧，规划成那二分之一的负债是吧，也就大于等于二十四千毫啊，还有这四分之一负债，还有人有那八分之一的负债是吧，这种情况下呢相应的这个节点就增加到了六十四个，一百二十八个和二百五十六个啊，呃 据有的资料介绍呢，如果增加中介器的话啊呃工作在不同的站点，工作在不同的这个呃不透力之下，那么呢还可以翻倍的往上涨啊，这就是这个 呃四八五所带的这个节点是这个呃节点数吧是吧？到底有什么决定的？ 呃下面我们再看一下这个关于四八五接口的这个使用啊，呃四八五这个两线双端的这个半日双弓茶粉点评发送和接受， 呃他呢这个呃首先呢他是插分电瓶啊，也就是这两根线，这两根根据这两根线之间的这个这个电压这个压差多大哎决定他 他的逻辑的一或者零。另外呢他是一个半双功的一个借口啊，也就是在这个组建上这个要不呢就是处于发愁状态，要不是呢处于这种接受状态啊， 呃哈尔 s 四八五这个总线呢，他是一主多从也就是在这个总线上工作的，这些站点只能有一个作为主站，其他呢作为分站啊， 但是二二四四八五啊，这个他能有效的克服供摩的干扰啊，因为他是茶粉点评吗啊他抑制线路的噪声，传输距离呢可以达到一点二公里 哎最高的这个数据传输呢，可以达到实照，当然一般很少用这么高，用这么高的话呢，那他传出距离就特别短啊，他的信号逻辑在发射端，正两幅到正六数是逻辑零啊，负两幅到 负这个负六负，他的逻辑呢是一，而对于接收来的，接收的来说呢，他的两线 abb 如果高出二百毫伏以上，就为逻辑一啊。 bba 高出二百毫伏以上，那么呢他就是为逻辑零。 关于四八五这个网络啊，他的这个呃双脚线呢，呃，分别是 ab 或者呢？二 s 四八五，正二 s 四八五，负啊， 从总线到每个节点的引出线的长度要尽量的短啊，以便使引出线的这个反馈信号，这总线信号的影响降到最低啊。在低速这个短距离无干扰，这就是场合 可以采用普通的双证线，而在高速长距离在传输的时候，则必须采用阻抗匹配的这个 rs 四八五的专用的电缆啊， 呃， rs 四八五规定的呢，这个供膜电压呀，是在负气数到十二伏之间，如果超出这个范围，那么呢他通讯就有可能不正常，或者呢造成这个结构的损坏。而抑制供膜感染的最好的一个办法是什么呢？就是使用 屏蔽电缆啊，可消除固膜干扰电压。那么但是我们使屏蔽电缆的时候，一定要注意，要把屏蔽层一定要接地啊。另外呢，这个二二 s 四八五呢，已经在总线电缆的这个开始和末端是吧，都应该接 上一百二十五的一个中端电阻，以减少这个轻快的反射啊，这个线越长是吧，这个反射越大是吧？离开这个中端电阻更有可能造成这个通讯不正常， 下面我们再介绍一下二 s 四二二这个接口啊，他那个螺旋电瓶跟四八五都一样是吧？区别于大家于在于呢，呃，他是两组双脚线是吧？有四根线， 分别的标识是二正二负和替政替付啊，他可以实现全双工的这种通讯，也就说这个即发射 又接收啊，但是呢他所带的这个负载呢，他是是一主十从这样的这个呃站点啊，也就 带他带的站点比较少。呃，另外啊，呃我们介绍的这个是常用的这几种那个接口，另外包括 cn 接口啊等等啊，还有其他接口，他是各种接口之间现在呢都有相互转换的这种识别器啊，特别是我们计算机与仪表 这个连接时，经常会用到这个呃转换的视频啊，你比如说二二 s 二三二 c 转二 s 四八五是吧，这样他就经常用到。 而在我们这个调试设备的时候，我们用电脑进行调试设备的时候呢，多用到这个 usb 啊，呃，转各种现场走线的这种设备器啊，因为我们的现在电脑多数适用的都是 usb 接口。呃下面我们说一下我们介绍的这种二 三二的四二二和这个四八五这个主要的一些区别吧，是吧？第一呢，他们的通讯距离是不一样的，二二四二三二接口通讯的这个距离是十五米，而四二二和四八五最大通讯距离可达达到这个，呃，一万啊，一千二百米啊。 呃第二呢，他们所连接的设备是不一样的，二三二只能是吧连接一个设备啊，而四二呢是依法吸收 这个四八五呢，一般情况下说是这个三十二个，是吧？但是现在呢，随着技术的进步可以达到很多了，是吧？得到二百五十六或者更多了啊。第三呢，这个即可的定义啊， 这个二三二呢，他定义了标准接口，也是我们地形的九针或者二十五针的啊，这个地形的这个这个接口，而四二二和四八五这没有短口是吧？也没有这个阴角 的定义啊。呃，但是许多产品啊，提供的这个二三二的这个地形接口是作为四八五的接口啊，许多像一些仪表啊都提供这些，包括这个西门子一些 prc 啊，是吧？都使用的跟着二三二相同的这样地形接口啊。 另外呢就是二三二和四二的是全手工的，二四八五呢是半手工的啊。呃，好，我们就简单介绍这么几种，这个现场的总监的物理接口啊，好，今天就到这。
100自动化老佟
02:20查看AI文稿AI文稿这期我们来了解 t t l 电瓶标准，只要明白了 t t l 后面的 r s 二、三二和 r s 四八五，也就很好理解了。这是 t t l 的英文缩写。 ttl 标准规定，在零至零点四伏这个范围时为逻辑零，在二点四伏至五伏这个范围时为逻辑一。 但是由于在 stm 三、二单片机上， t t l 高电瓶电压最大为三点六伏，因此我们认为在 stm 三、二单片机上，二点四伏至三点六伏为洛基一。 t t l 一般使用短距离通讯是因为在 t t l 标准里，高低电瓶的范围较小，所以在使用 t t l 进行通讯时，容易受到外部环境产生的 干扰，使原本的低电瓶变高，从而产生错误，所以在创口通讯协议上增加了窖烟味。 创口教宴分为无教宴、固定教宴、基友教宴三类。前面我们介绍的真格式就是无教宴。固定教宴则是在教宴位固定一个高电瓶或者固定一个低电瓶，这种方法使用的较少。 基偶教宴分为基教宴和偶教宴，基教宴是保证一帧数据中高电瓶的个数为基数个，偶教宴则是保证高电瓶的个数为偶数个。举个例子，要传输的数据是这样的， 只看数据位，共有四个高电瓶，如果使用基窖宴，就在窖宴位处补一， 使，高电瓶个数为基数个。如果使用藕叫燕，则在叫燕位处补零， 使高电瓶为偶数个。如果传输的数据是这样的，共有三个高电瓶，那么基教宴就补零，如果是偶教宴就补一。 虽说 ttl 通讯时配合较验位可以保证数据的准确性，但还没有从根本上解决 ttl 电瓶容易被外部干扰的问题，因此 rs 二三二标准诞生了。我们下期讲 请大家点赞、评论和收藏讲知识，小袁是认真的！
3006小元实验室
04:04查看AI文稿AI文稿电路设计的干货来了，当我们在做单片机的电路设计的时候啊，单片机的电源呢，通常是五伏或者三点三伏供电，如果说我们有信号采集的需求，同时呢电路当中有运算放大器，哎，我们知道运算放大器呢，很多是需要双电源供电， 而这个双电源呢，可能还会超过系统的电源电压，比如说正负六伏，正负八伏或者正负十伏。在这种情况下，我们如何方便的得到一个正负电压呢？今天郭老师给大家分享这个特别有用的干货，大家一定听过有一个芯片叫做 max 二三二，哎，这个芯片啊，它是一个串口的 t t l 和 r s 二三二之间电瓶转换的一个芯片，我们关注一下这个芯片的第二印叫威震， 第六银角微负，哎，这两个银角能够解决我们的问题，来我们看一下这个芯片的一个基本的框图啊， 在第二银角这里，芯片手册上面我们能看到他写了个正十伏，第六银角微负负十伏啊。我们通上电之后，用腕表去量这两个银角啊， 电压呢，不同的芯片的厂家呢，略有不同，不一定是正正负十伏啊，有的正负九伏啊，也有的八伏，也有的是十伏啊，我今天下午刚刚测了一下，我的那块板子上是正负九伏啊。 那么注意，这个芯片在使用的时候呢，周边呢有几个电容必不可少，看到了一二三四五五个电容，一个都不能少，如果少了电容，他内部就无法工作了。在这芯 片内部呢，它有两套电和泵系统，上半部分正五伏突正十伏啊，它是一个电和泵，把五伏蹦到十伏，下面这个呢，是一个正十伏到负十伏，它是一个电压反向的一个电和泵啊，就是反向把正十伏变成了负十伏 啊，因为要实现这个功能，必须有外围的这几个电容啊，否则它无法实现这个功能啊。呃，我们知道呢， t t l 电瓶呢？五伏 rs 二三电瓶，它是负逻辑输入，五伏输出是一个负十伏的电压，输入是零伏，输出是一个正十伏的电压啊，同样我们可以接收 rs 二电瓶的呃，这个 呃信号再给它转换成 ttl 电瓶也是一样的，这端输入是十伏的时候哎，输出它是一个正的五伏，就是我们的 ttl 的高电瓶啊，那么它输入是正十伏的时候啊，我们的输出是零伏 ttl 的低电瓶啊， 这是二三二电瓶啊，它的一个特点，来看一下它内部的一个框图啊，内部呢，它它的电源 v c c 呢，是五伏供电啊，这是它的一个电和泵系统框图啊，下面呢，会有一个震荡产生，在 s 一二三四这四个开关的作用下啊， 他能够把五伏的电源蹦到威震十伏啊，这十伏就产生了。然后在另外一套电路 s 五六七八的作用下，他把这个正 十伏的电压哎，做一个反向反到了微负负十伏啊。这里呢，我们说的就是 max 二三二芯片，当然 max 含有其他几个系列芯片，它也具备这样的功能啊。 好了，那么这个电路呢，就给大家分享一下，当我们用到运算放大器双电源供电的时候，哎，这是一个非常不错的选， 虽然说呢，他的输出功率不大，可能仅仅有十个毫安，甚至还不到十个毫安的电流，但是呢，对于预算放大器来说，哎，已经足够实用了啊。如果大家想详细了解电和泵的工作原理， 欢迎大家关注郭老师的分力器件大合集，当中我有专门讲解电和泵的工作原理啊。好，欢迎大家关注郭老师的视频，带你学习更多的电路设计的干货知识。
1883郭天祥老师-教育官方号

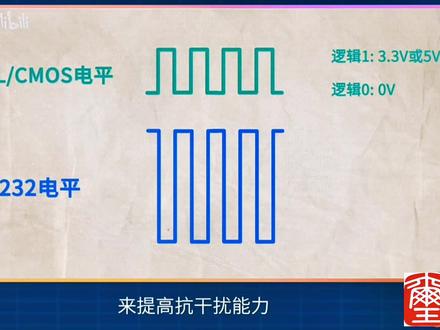

04:09查看AI文稿AI文稿首先，无论是创口 is 二三二、 is 四八五与 iss 四二二都是基于创口通信协议进行传输的， 而之所以出现这些封信接口，就是为了解决不同场景下遇到的通信问题。进入正题之前，我们需要先理解两个知识点，第一个知识点， ttl 电瓶与 cmos 电瓶。 ttl 电瓶接口电路由双级晶体管构成，只能在五伏下工作， 银服等价于逻辑零。正五幅等价于逻辑一。 cmos 电瓶接口电路由厂校硬管构成，逻辑电瓶范围比较大，三至十五伏， 零服等价于逻辑零。高电瓶接近器件电源电压等价于逻辑一。第二个知识点，单端 传输与插分传输单端传输由参考地和信号线构成，单端信号是在一根导线上传输的，与地之间的电瓶插优点是成本低，简单方便，缺点是地线造声影响通信看高壤能力差。 插分传输是在两根线上传输两个正负相等、向外相反的信号。插分信号的抗干扰对于环境供摩噪音的抑制能力强，能有效抑制电磁干扰。插分信号的电磁场能够相互抵消，对外界的电磁干扰也小， 信号传输能够避免缔造深刻干扰。假设两个单片机要使用创口进行通信，我们可以把两个单片机创口的 txrx 和 gnd 直接连接。由于单片机的工作电压比较低， 点三伏至五伏婴儿通信距离也有限，如果此时外部有来电、电焊等干扰时，数据发送可能就会出错，甚至长线中断，这时 rs 二三二就出现了。 我们可以通过提高电瓶幅度来提高抗干扰能力，信号传输距离可以增加到十五米。按 s 二三二规定，逻辑一的电瓶为负三伏至负十五伏，逻辑零的电瓶为镇三伏至镇四十五伏。 但是通过提高电压幅度带来的问题也很明显，电压越高需要上升时间也越长，整数数率降低，波特率最高只能采用一万九千二百 bound per second。 由于采用工地传输，对于供摩干扰的抑制能力也比较差，想要提高传输数率，增加传输距离，就需要使用二 s 四八五接口。二 s 四八 八五使用插分信号传输数据，对于共谋造声意志能力很强，传输距离能够达到上千米，能够传输的信号最小可以低至二百毫伏，数据最高传输最高速率能达到实照 bps。 两线间的电压差正二伏至至六伏表示卢进一。两线间的电压差负六伏至负二伏表示卢进零。由于采用半双功的工作方式，只能有一个设备处于主机发送状态，所以必须使用使能信号来控制设备的发送接触状态。 rs 四八五可以实现一对多通信，总线上允许连接的设备理论上可以达到一百二十八个。如果想要在二 s 四八五的基础之上用远权双功的通信能力，那我们就需要使用 rs 四二二 二接口。二 s 四二二四线接口由于采用单独的发送和接收通道，因此不必控制数据方向。二 s 四二二支持点对多的双向通信，最多可接十个接点，一个主设备取于为从设备，从设备之间不能通信。 关于端接电阻， is 四二二和二 s 四八五在长线信号传输时，一般为了避免信号的反射和回波，需要在接超端接入中端匹配电阻， 其组织约等于传输电缆的特性。组亢在短距离传输时可不接端接电组，端接电组接在传输电缆的最远端。最后用表格来帮助大家简单总结一下。 好了，以上就是本期的所有内容。
331金玺智控
05:13查看AI文稿AI文稿先讲串口通讯，因为不管是 iris 二三二还是 iris 四八五，都是串口通讯的变种。知道了串口通讯，再来看 iris 二三二和 iris 四八五，就很容易理解了。串口通讯非常容易实现，它在两个芯片之间就可以实现信号的传输。 在进行串口通讯时，首先要约定好真格式和波特律。这是一帧我们常见的真格式，一共有十位，他的第一位是起始位，都是以低电瓶开始，中间的八个是数据位。数据位的内容由我们用户定义的正好是一个字节， 通过中间这八个数据位不同的排列组合，就能代表两百五十六种不同的信息。第十位是停止位，都是以高电瓶结束。当然还有其他的真格式，比如数据位只有七位或者 五位，约定好真格式就需要对波特率进行设定了，这些都是串口通讯常用的波特率。就拿九千六百的波特率来说，九千六百代表的是在一秒之内，串口可以传输九千六百个高低电瓶。 那串口通讯的高低的电压范围是多少呢？串口通讯采用的是 t t l 逻辑，它输出的高电瓶最小为二点四伏， 输出的低电瓶最大为零点四伏。我们一般都会认为串口通讯的高电瓶是五伏，而低电瓶是零伏， 这就造成了他的抗干扰能力很弱，如果这时候突然来一个静电，很可能把某一位低电瓶变高，这就导致串口通讯的距离很短，一般都是在一块电路板上，两块芯片之间的通讯，或者芯片和电脑通讯距离一般都在一米之内。为 为了提高创口通讯的距离和稳定性，美国电子工业联盟制定了一个 iris 二三二标准。 irish recommended 三的首字母缩写，意思是推荐标准。可以看一下，这是 iris 二三二的接口，虽然有很多线，但我们一般只用这三根线， 和我们的串口通讯保持一致。串口通讯使用的也是这三根线。串口通讯是全双工通讯，也就是它可以同时进行收发工作，一根线是单片 ga 的发送， 第二根线是单片 ga 的接收，第三根线是地线，是两个单片机的参考电压。那单片机怎么进行 ris 二三二通讯呢？也非常简单， 我们只需要在原来串口通讯的基础上加一个电瓶转换芯片，例如 mark 两百三十二，这样它就能把 t t l 电瓶转换为二 s 二三 二电瓶了。比如我们单片机给 max 二三二发送的是五伏，则它输出十二伏，如果给它发送零伏，则它输出负十二伏。而如果这个芯片接收到十二伏电压，又会把十二伏电压转换成五伏的 t t l 电瓶。而 is 二三二的高电瓶的范围很广， 电压处在三到十五伏之间都算高电瓶，低电瓶是负三至负十五伏。 rs 两百三十二只是改变了电瓶大小，传输的还是原来的串口的那些零或者一的数据。 而且阿瑞斯二三二也是全双工通讯，还是我们最开始那一帧串口数据。如果转换成二三二之后是这样的，它最大的好处就是抗干扰能力增强了，因为它的高低电瓶相差了近二十伏，这样即使某一个信号受到干扰，它的高低电瓶还有很大的改变余量， 所以他的抗干扰能力增强了很多。他的传输距离也会更长，通讯距离可达十五米，但是速率只有二十 k， 也就是一万九千两百的波特率。但是面对更为严苛的工业环境和更远的距离需求，二 s 二三二就力不从心了。 所以人们又制定了 r s 四八五标准，和 r s 二三二差不多。四八五通讯是在串口通讯的基础上加了一个四八五电瓶转换芯片， 四八五转换芯片可以把输入的串口信号转化成差分信号。差分信号只需要两根线，不需要地线。比如当信号 a 大于信号 b 的时候，它代表逻辑零，而信号 a 小于信号 b 十，它代表逻辑一 四八五芯片既可以把串口 t t l 信号转化成差分信号，也可以把差分信号转化单片机能识别的 t t l 信号。差分信 号最大的优势就是抗干扰能力强，因为他用的是两根信号线的差值来表示逻辑零和一，而且他的两根线采用双角线形式缠绕在了一起，这样即使受到干扰，也是两根线同时受到干扰，所以最后的电压差值也基本上会保持不变。因此，二 s 四八五可以传输更远的距离， 可达一千两百米，而且传输的频率还更高，可达五十兆。可以看一下它和 r s 二三二的对比。还有就是 r s 四八五一般是办双工通讯，也就是在同一时间，它要么在发送数据，要么在接收数据，不能同时进行。 这样带来的好处是它可以进行遗嘱多重的组网通讯，也就是可以和很多设备进行通讯，而串口通讯和 r s 二三二只能进行点对点的简单通讯。最后我们再来看，其实无论是 r 二三二还是二月四八五，他们只定义了物理层，规定了电瓶标准，对我们编程几乎没有影响，我们只需要会简单的串口通讯就能快速的进行二月四二三二或者四八五通讯。
