拓普康dl500使用方法
你的全站仪有这种情况吗？水平锁定明明已经拧紧了，转动垂直方向，镜头水平角竖直跳动很大， 这是因为咱们这台仪器是双轴补偿的倾斜传感器，对水平角度进行了误差改正，如果不需要改正，可以这样关闭，按数字键七、进入菜单，按 f 四翻到第三页，进入参数组。一、按 f 三、进入倾斜， 按 f e 选择单轴，再按 f 四回车键确定设置，再按 f 四翻页，找到误差改正，按 f e 进入 f 二、选择关回车确认，我们再退回到角度测量界面，转动垂直方向，镜头水平角度就不会跳动了。你学会了吗？关注我，了解更多测量技巧！
粉丝3817获赞2.8万
相关视频

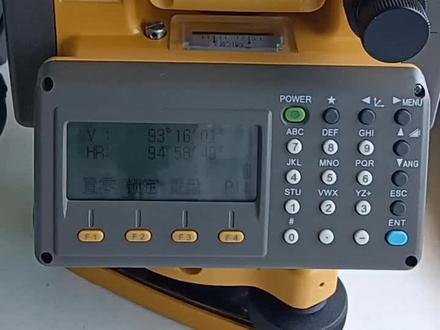

04:32查看AI文稿AI文稿仪器在使用之前需要我们对操作界面有所了解，星号键是我们最常用的一个按键，打开星号键，我们可以看到星号键的界面， 上面一行左侧是显示器对比度调节，缺损四十，显示器的对比度在零到十五范围内进行调节， 十五是最高，零是最低，缺成是十。上排右侧是十字十 照明亮度调节，用左右按键来进行调节，丝丝丝的亮度， 他的调整范围在一到五确省是三下排有四个图标，分别对应键盘的 f 一到 f 四，我们用这四个按键来控制各个功能。 第一个 f 一对应的是激光对中，我们按一下 f 一， 可以看到已经打开了，激光对中，地面上有一个红点，然后我们可以观察，在显示屏的右侧稍微往上的一个地方，有一个图标在一闪 一闪，表示激光对中已经打开，再按一下 f 一，关闭激光对中，右侧的这个图标消失。 f 二进入倾斜传感器界面， 进来之后分别对应 f 一到 f 四，对应四种功能， f 一是单周倾斜改正， f 二是双轴倾斜改正， f 三是关闭倾斜改正， f 四是激光对中。我们 缺省情况下使用的是双轴倾斜改正，双轴倾斜改正补偿范围五点五分，我们可以按 f 三关闭倾斜改正，按 f 二， 二是打开请帖改正 f 三是激光指向，我们按一下打开这个激光指向， 再按一下可以关闭激光指向。 f 四是红绿导向光，我们按一下 f 四，打开红绿导向光，红绿导向光有一到三三个亮度等级， 三是最高等级最亮，我们按一下，再按一下是三，这个亮度是最亮的。按第四下的时候是关闭红绿岛相关， 我们按一下，再打开红绿灯。阳光放样人员看到橙色光线的时候，说明在线 上。 在新号键模式，我们按 func 进入下一个界面。 fe 进入音响模式，该模式 可以显示接收到的回光信号的强度。我现在用的是棱镜模式，他没有信号反射回来，所以是信号强弱是空的，我现在把它设置成免棱镜模式， 然后再进入音响模式。 f 一免棱镜模式显示信号有五格，说明这个反思回光信号很强，当 仪器接收到来自反射镜返回的回光信号时，就会发出分明声。对于南巡的目标，该功能有助于迅速照准目标。
518成吉测绘
01:12

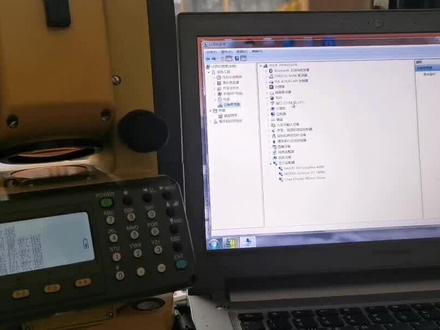

01:39查看AI文稿AI文稿错，不康全站以数据导出，首先开机连上数据线，我们连上数据线以后，在电脑上面设备管理里面先找到我们的端口，看有没有打通， 如果是黄色或者是感叹号的话，那你的端口就没有开通，要么就是没有 usb 驱动，要么就是电脑系统过高导致联系不上。好，我们联系上以后，我们打开同款传输软件，传输软件里面 我们先把仪器找到菜单找到我们的数据，纯属 找一个格式， gts 或 ss 格式，然后在通讯里面把协议改好，和电脑上一模一样，然后 改好以后我们再出来发送数据，我们先发测量数据， f 一 也并没有文件发 f 二， f 二有按 f 二，然后调用我们的文件回车，然后再在电脑上选择语气传输传出的一个相关参数设置，然后点确定，确定以后提示你按 选证以上的确认键，然后开始传输传输数据，这样数据就导出来了， 拓康数据传输就完成了，你学会了吗？
166symlon
03:14查看AI文稿AI文稿呃，开始一次进入的话就是一个测量，测量界面，我们找到一个坐标测量，找到一个车站设置，然后呢找到一个后交找到一个 n、 e、 z， 然后呢对准第一点的目标进行观测， 光测了之后速度目标高，然后呢这边的话我们的话可以呃低一点的话我们这边的话是幺零零幺啊， 嗯，已知的坐标，然后呢可以往下列点，第二点的话我们找到第二点的一个坐标， 呃，你这点的一个坐标，那现在我现在在找那个棱镜 啊。第二点的人进的话我现在找到了， 然后光测，光测的话这边的话我们的话目标高，也不用那个去理他。然后呢这边的话我们刚才这个第二点的话我们是要要用我们这个已知点是幺零零二确认， 确认后的话他这边的话会有一个计算，因为我们的坐标是一百一百，现在的话测出来是一百九十点点，九九九，就差一个毫米啊，这边的可以看到他哥打折就是零点，就是在一个毫米之内。 那，呃出现的这个结果了之后的话，呃这边的话就可以去呃 进行测量测量，或者说进行重新计，重新计算也也可以的。那我们重新计算后的话，我们要重新检查一下作品， 对不对的话我们按确定，然后呢对准最后一个点的一个后视，就是后视点作为啊，我们设定防卫酒，然后呢我们先来，呃，就是对准之后确定，然后呢我们先来检查一下我们的一个坐标，对不对呢？ 我们可以到我们的呃，这里面的一个菜单里面的一个方向，方向，我们这个点开是幺零零二，那我直接调取他这边的一个数据， 幺零零二进行来检查一下对不对？那这边进行观测，那在这边的话就是啊，距离差了一个毫米，那就说证明我这后方就会是对的。那我检查回我刚才第一个点那个坐标，测量这边的 就是第一个宇宙宇宙点的坐标，我再检检验一下他是不是跟我原先呃，幺零零幺的那个控制点的坐标是不是一致的。 那首先我们找到目标冷静啊，那种冷静的话调到最清晰，然后调到这边的十字丝跟冷静的十字丝的重影 呃重合啊。然后呢，我们可以在这边的话可以返回找到幺零零幺的控制点，然后进行放样看一下来说啊，这边的话，呃距离是对的啊，角度只是差了几秒，那个那个就是说证明是啊，这个测量是正确的啊，可以。
00:46查看AI文稿AI文稿哈喽，大家好，我是小新，今天给大家看一下水准仪如何使用。首先我们先把脚架撑到合适的高度，然后扭紧摊开，平行于我们的正前方，然后拿上水准仪，对着脚架上的螺丝扭紧。接下来调整水泡， 使水泡在中间的位置转动一百八十度，看一下水泡是否也在中间，中间表示已经调效完毕，可以看高层啦。这就是我们初步使用水准仪的过程， 给大家看看墨镜里面的效果是什么样的，可以清晰看到对面的物体。
34莱赛仪器-小希
04:20
00:46查看AI文稿AI文稿托普康全站仪，我们要按菜单，然后进入关页， 然后进入程序 f 二程序换页，换页在 f 一坐标测量，这里面我们就正导进测出来的数据是一样的， 比如说是我们测一个按 f 三测量 三七五六四八，然后我们再给他倒进，好，我们倒进瞄准之后测量三七五六四七，看现在就没问题。
15:30查看AI文稿AI文稿大家好，下面由我来介绍一下 es 系列全站仪在坐标测量和放样当中的一些应用。那么首先我们来看一下仪器的一些 超呃仪器操作所需要的一些内容，那么首先这是一排功能键，所对应的是仪器上所指示的，比如说 f 一是测量， f 二 usb 存储设备， f 三内存包括文件管理等等， 那么设置对仪器的一些设置，呃 esc 推出，然后返回退键，快速功能切换键，包括我们的一个翻页键，在测量里边可以进行翻页， 那么这边是我们的数字键盘区，这里面可以输入数字字母，正符号等一些特殊的符号，这是我们的键盘灯，他可以通过他在测测量界面中切换我们的指示灯。 新建是我们的一个快速呃功能键，那么在测量界面里边可以通过新建快速的切换仪器的设置， 同样在这里边我们可以使用上下左右键来选择我们的数据，按着键来确认， 那么下面我们就具体介绍一下仪器是怎样进行坐标测量和呃坐标放样的。 在测量之前我们首先要选择我们的作业，那么仪器屏幕上很直观的显示了 我们当前一系的型号，可用于记录的点数，包括我们当前所使用的作业名称。那么我们如何来选择作业呢？ 我们首先选择 f 三对应的内存，在内存里边我们进行作业的管理，选择安特键进行确认，那么我们选择我的作业，首先我在这里边列表里边选择，比如说我们选择照个一， 然后我们对应的坐标文件存储到哪个照顾当中呢？同样我们也存到照顾一当中，这样就完成了我们作业文件的一个选取， 回到主界面，那这样就完成了呃， 作业的选取。我们有了作业文件之后，我们要进行测量，那么进入测量菜单之后，我们第一步要检查我们 etm 的一个设置， 我们通过 f 四进入一点五设置界面，这里边通呃有我们的测距方式，反射器 等一些信息，那么我们看是如何来更改我们的测距方式，我们通过这个上下左右键来切换我们的测距方式， 他有几种，那么我们习惯使用的是重复，重复均值观测，这里边我们可以设置我们的观测次数，比如说我是测两次，那么这里面就选择二就即可。那么这个功能设置完了之后，我们进行下 一个功能设置，按安特键，那么我们的反射器，如果您是无棱镜测量就选无棱镜，那么同样我们支持反射片和棱镜 特殊说明一下，冷静，呃选取呢？由于不同冷静的冷静常数不一样，我们以呃最常用的负三十这款冷静为例，直接在这里边输入负三十，这样就完成了我们冷静常数的设置， 我们继续呃，下面呢是我们 ppm 值的一个设置，对于 ppm 值而言，我们可以通过温度和气压来设置，也可以通过温度气压所对应的 ppm 表进行设置。那么如果你已知温度和气压， 直接在这里面输入，比如说我是二十五度，我的幺零幺五个大气压，那么他会自动计算出来这个 ppm 值 啊。如果我有这表了之后，你说我通过查表得到了我的 ppm 值是十五，那么同样我在这里边输入十五按安特键，那么这样就完成了我们测量当中 etm 的一个设置， 那么仪器呃测量参数设置完了之后，我们需要进行测量工作，那么很多时候我们是有已知点的。 呃，对于 es 而言，我们可以直接通过 u 盘将我们的已知点数据上传到仪器当中，它的格式是，呃，点名北 坐标，东坐标，高层编码，中间呢是以逗号分割的，如果我们将我们的数据编辑成这种格式，就可以直接上传到仪器当中， 那么我们使用的就是一个普通的 u 盘，即可通过侧面的滑盖将我们的 u 盘插上， 插上 u 盘之后，我们回到主界面，选择 usb 设备，我们使用的是 t 格式的数据，我们选择上传坐标 安特键，我们上传坐标到哪个作业当中，由于我们之前选取了赵博一，所以我们把我们的数据传到了赵博一当中，点击确定我们使用的是三 s 的坐标数据 确认，那么找到我们的坐标数据，比如说我的控制点， 确认是否上传是，那么这样就把我们的数据上传到了仪器当中，那么我们看一下这仪器存储的坐标数据是在什么位置。退出，回到主界面，选择内存已知坐标确认， 查阅我们的上传的坐标啊，在坐过一当中，我们有 十三个我们的坐标点，那么确认可以查看我们当前这个坐标点的坐标向上 等等，那么有了坐标数据，我们就可以通过仪器来调用这些座位 数据来进行呃，车站的设置，坐标放样等一些工作，那么我们有了控制点的坐标了，下面我们就要进行坐标采集的工作。首先我们通过测量键进入测量菜单， 记住坐标测量用 ant 的选择。那么首先第一步我们进行测战的设置 确定，由于我们已经录入了我们的控制点，那么我们可以在这里面调取已知的控制点，如果我们没有录入控制点，我们直接在屏幕上输入我们车站的坐标， 那么我们就以调取为例，调取我们的，比如说我的第一个控制点是 接地十一，那么这时候接地十一，那么他的仪器高呢？比如说是一点五五确定啊，编码对过确定， 嗯，那么这样就有了我们控制点接近十一的一个坐标。呃，下面我们要定后视，定后视的方法有三种，有后视角法、后视点法和后交法，那么我们就逐一来看一下。首先看一下后视角法， 这里边仪器当前的水平毒素是二百一十八度四十六分十九秒，那么我们所需要的方位 角是在下面输入的，比如说我是二十五度二十五分十五秒，那么我直接在这里边输入二十五点二五一五，就可以得到我的水平角确定，那么此时我就设置完成了。呃，我的角度定向， 那么那么第二种方法呢？我是用后视点法，这样就可以调取我们的坐标，或者输入我们的坐标，那么我们还是以调取为例， 我们调取一下，刚才我们是十一点，这下以十点为我们的后视点啊，如果我们后视点有高层，我们可以在这里边输入，比如说我们的高层是一百二十米确定，那么我们现在需要照准我们的后 方向，当我们造作了之后，我们选择是来进行定向工作确定， 那么此时我们已经完成了定向工作，下面我们就进入测量界面，点击确认，进入测量， 那么进入测量之前，首先我们要确定我们的目标高，也就是我们的棱镜杆有多高，那么常规的棱镜杆呢？是一米三五，那么在这里边我们使用一米三五， 我们为这个点起一个名字，那么我们可以通过 shift 键进行切换大写的英文字母， 呃，小写的英文字母，包括数字是通过这块来看的，此时是小写的，那么呃切换到大写， 比如说我是一个房角，输入一个 f， 然后切换房角一，那么这是我房屋的第一个点，那么我进行观测并储存，选择 f 三侧存， 那么现在来看无反射信号，就是我们当前使用的是无冷静，此时，呃当前使用的是冷静模式，而我们呃没有冷静，所以先停止。那么如何快速的切换到我们的 冷静上呢？选择到冷静，按 shift 键进行切换，看一下这个小目标啊，此时是一个无冷静的状态，那么我们可以进行测存， 此时我们就把我们的一个代测点测完了，那么我们进行下一个点，比如说房屋二，再继续 侧臀，以此类推，把我们的特征点一一测量并记录下来，就完成了我们的坐标测量工作。 下面我们一起来看一下 es 系列如何进行放样工作。那么同样我们在测量 见见面下找到菜单，这里面有放样，通过上下键选择到放样确认，呃，由于刚才我们已经建立了车站，下面我们就直接进行放样数据的选择确认，那么我们就 呃我们通过上下切换，切换到坐标值的时候，我们就可以进行调用， 比如说我们就要用 gt 十二这个点进行放样点击确定， 那么此时仪器就会显示我的水平距离是十五米，水平角度还应该旋转一百四十五度，那么我转动我的仪器到我的方向方向上， 那么转动的时候有一个小小的经验，也就是当我转动到三十秒啊， 三十分左右的时候，我就可以先自动，然后使用微调螺旋进行微调， 当我微调到一秒左右这个秒值的时候，我可以轻轻敲击一下这个仪器，能快速的找到这个零的一个方向上 啊，那么找到了零方向上之后，我们进行对冷静的观测， 那么此时可以看到水平距离还应向后十三米，那么我们的测量人员只是向后找到相应的位置， 既可以打桩，那么如何进行下一点的方向呢？我们首先退出这个界面，点击 esa， 然后选择下一点确认确认，那么此时再转动仪器进行观测即可。 那么我们的放样数据除了放样图位置之外，我们还可以实时的记录当前我所放样的位置与实际设计的点的一个偏差，那么我选择记录就可以把当前的坐标记录下来， 那么我们通过 u 盘就可以将我当前的方向坐标导出，那么下面我们共同看一下如何进行数据的导出， 很简单，我们在主界面上选择 usb 设备，同样是导出机格式的数据，选择机格式 我们选择下载啊，当然我们之前使用的是赵维一这个文件，那么哦，当赵维一上选择到赵维一之后，我们按一下安特键，让后面显示 out， 那么显示了 out 之后，我们点击确定， 选择要导出的数据格式。一般情况我们使用坐标数据比较多，所以这里面选择三 s 的坐标数据导出， 之前也说过它的格式是点号 x， 坐标 y， 坐标高乘编码，我们点击确定， 此时让我们选择文件名，这里边我们可以自己输入文件名， 比如说是一二三点，我切换一下 tst， 那么 tst 的后缀呢？就是文本文档的一个后缀，此时我保存的文件名叫一二三，那么确定啊，这样我的测量数据和放量数据就可以。
844工程宝典
01:51查看AI文稿AI文稿混凝土浇筑完后，四小时左右，测量员就可以带上全钻仪等测量工具开始放线了。首先是头点定位，把垂准仪对准下面楼层的基准点，然后通过放线孔传射到需要放线的楼层。一层楼最少要有两个基准点位，头点定位完成后，开始架设全钻仪。 全钻一架好后，开始对点，对点就是把两个放线孔位置的基准点通过两点一线的原理对好， 对好后锁紧全钻仪的转盘，然后上下移动观测镜，根据现场需要在两个基准点之间的这条线上取点，然后把这些点之间的线用墨斗弹出来，这样一条横向的主轴线就弹好了。 然后解开全钻仪的转盘锁，旋转九十度，由远及近取点，取完点后用墨斗把点与点之间的 线弹出来，这样一条与横向主轴线垂直的纵向主轴线也弹好了。双向主轴线弹好后开始放小线， 小线是根据施工图纸把简历墙和反砍等定位线以及三十厘米控制线弹出来。控制线主要用于后续验收和复测， 也是必不可少的，所有先放完后要进行复测和检查。外围简历墙是容易往外偏移的地方，发现问题可以及时处理。这些工作完成后，开始测地面标高， 每层楼都有一个结构，一米标高控制点，根据这个控制点可以测量各个板面的实际完成面标高。我们这个项目的混凝土浇筑平整度要求控制在五毫米，测量了几个点，数据还不错，这个九百九十九是表示比一米标高低一毫米，这个九百九十 八是表示比一米标高低两毫米。好了，这层楼面的放线工作完成了，谢谢大家的关注，有好的建议请评论区留言，我会一一回复。

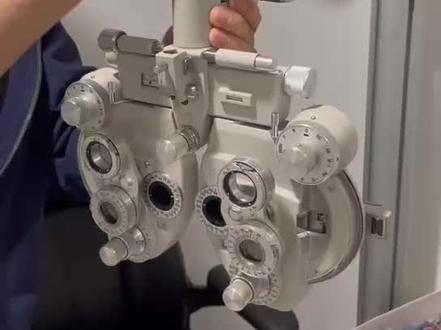

06:13查看AI文稿AI文稿这么快香？好的好的。嗯嗯，好。 这个这里有一个扣，我们把这个给卸下来，这个扣，然后这个这里有个屌丝，他就摘下来， 然后他就一边一边轻就行，轻的话就把它 等于 好。好嘞好嘞。 这是要在临位的时候拆这个啊？不不不不，这个倒不影响，但是给他放到临位装的时候，嗯，他拨那个啊，芯片就不不一定会跑到哪，但是这个盘他 对位置没有要求，就怎么装都可以啊，他只是拧了这个就有要求，他上面有有刻度。 呃，他如果要是咱们比如说装的歪，就是别的位置，要记住卸下来的时候刻笔在哪个位置。对对，然后他里头镜片就这个，这个坏了，嗯，没有，就清理一下， 然后后面有三颗螺丝松开， 这都比较简单。您这，呃，以前医院的老老工程师，嗯，他们那个，嗯，他们都都都应该很熟悉啊，我们有一些新工程师还没有接触过，哈哈哈，刚好借你这机会给他们展示一下。 他主要问题就发生在这个伞上， 这边的镜片盘一般脏的概率很小，而且即使脏也不会很脏， 一般不会影响到测量，大多是这个散光盘。那就是说这么拆下来清洁起来就更方便一些，至少拿在手里他能看到里头的这个， 实际上我们那个就是因为阶级这个厂吧，主要可能还是担心拆下来的时候装上去以后这个镜片的位置别，别装错了，然后这个就是这个拆下来清理没问题啊，这个不影响，他是一整体，但是就是拆就别再拧 这里的其他螺丝，把这个盘给他送了进去啊，因为他里头有轴位，有交叉柱镜这些东西他们就可以明显能看到这个镜片盘都比较污， 就这些这些几个镜片都比较污，这个就不拆，这个擦不到，擦得到也擦得到，像刚才那样直接擦也可以，你这个方便，就是这个比较直观。对对对， 然后转到二十五度，这就能明显，您可以看到这吗？刚才您看您用这个这边就还可以，这边他你看，但是有时候擦呢？咱们就是两边都擦，然后就这么轻轻的， 有些时候这个这个镜片如果要是擦到特别周边的时候被上面或下面的这个这个塑料框挡住了也没关系，就周边也 看不到，就是特别边沿的这一圈你看这另外一侧他就就能能看到，那个他就脏了， 看你头上脏啊？对，嗯，脏，这个棉签一般擦三五个镜片就换一个， 现在用的是湿的吧？呃，干的干的？对，就是他要擦，至少我觉得要赚个二三十，擦个二 三十下才能完全的把里头的水渍擦干。会不会擦的时候那个力量比较大的地方崩顶出来？哈哈，那得其实得挺大力量。哈哈，正常的不会正常，没分析，他说轻一点轻一点， 你看下这个他也脏，两边都都有痕迹，这个应该用了好多年了，七八年，八九年，一六年，到现在二八年了。 这小的是一个什么啊？对，是它是一个空出来的卡槽哈。嗯，刚好到这个位置就卡进去， 宝贝， 这大概就是过程，不过年称可以不用了吧？
32侏罗纪

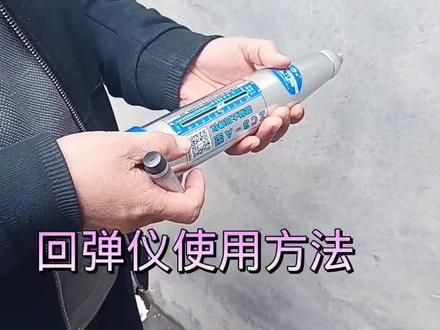

00:30查看AI文稿AI文稿先释放弹机杆，在混凝土面画上十六个小格，在每个格里面弹一下，然后按住回弹力按钮看下数值记录，在对应的小格里 测完后去掉三个最低值和三个最高值，然后求出平均值。
