两个西门子200ppi通信怎么设置

西门子两百与电脑的通讯，首先我们要准备一条这个 usb， 这 usb 转 ppn 的这个通讯线，一头是 usb 接口，一头是这个九针孔。在进行操作之前呢，先把电脑和 plc 连接起来，右击此电脑 双击管理，双击设备管理器， 这里出现有一个端口，点开记住后面这个数字，我这个电脑是科目三，你的有可能是科目一，科目四都有可能，根据实际情况你记住他就行了。下来我们 需要装安装一驱动我的电脑，我这个驱动在优盘里带来驱动，这个非常简单， 南瓜式安装，只需要一直点下一步就可以安装， 安装成功也确定一个关掉下来，打开我们的编程软件， 点击通信，然后注意看这里地址，这有一个远程， 如果不是二把它改成二，如果是二的话就不要管他。接下来看这里网络参数，这里有接口，后面这里我这里是科目三，刚刚我这个电脑上刚刚看的也是 因为我之前已经通讯设置过了，如果不是这个，这个和你刚刚看到的我的电脑当中呢不一样，咱们在这设置，这下面设置 pjpc 接口， 点击，点击进来之后看到这里 cc 斜杠 ppn， 这个是灰色的，然后这里看这一盆有一个项目，点击，然后这里是地址， 点开你刚刚看到的是科目几，就选几，然后确定确定，然后在这里装机刷新， 等待搜索，看这里已经出来了，搜出来就停下就可以了，确认现在已经通讯成功。

西门子两百，呃，使用的通信线是 p p i r s 四八五， 然后咱们打开这个 sp 九这软件，软件里边有一个，左边有个通信，点开通信 啊？西门子两百，不需要软件里头进行主菜，咱们的硬件主菜不需要，就是在通信里头，然后设置一下咱的 pc 接口， 在这里边咱们选择 ppr， ppr 数据线，然后点击 ok， 然后再确认 正常情况下没有什么问题，咱们的这个数据线上这个指示灯会闪亮， 现在咱们的通信就设置完成了。

昆仑通泰重播屏与西门子二百系列的四八五通讯设置分两步， 一是对 prc 色通讯进行设置，第二步是对触摸评测的通讯进行设置。 中屏我们选择 t p c 幺五七零机改 p l c， 选用西门子二百系列的二十四叉 p c n c n 是中国制造。我们先看一下通讯线的制作，当然也可以买现成的， 这是触摸屏背后的接口，后面端就是转型通讯接口端，他是一个 db 九的插口形式，因为内部接线不同，可以分别作为二三二或者是四八五的通讯，也因为接线不同，所以 呢被定义为 come 一和 come 二端， come 一端就是二三二的通讯端，接二三角，七八角是作为四八五的通讯。通讯接线端被定义为 come 二， 这是 p r c 侧的通讯端口 pot 零和 pot 一，我们选 pot 一，这是两个通讯端口的接线，我们是四八五通信，接三八角， 这是充一电来制作。触屏侧做 d b 九的母头， p r c 侧 d b 九的公头。我们第一步进行 p r c 侧的通讯设置，打开西门子二百 编程软件 smart， 打开系统块，双击通讯端口，出现一个通讯设置窗口，我们对端口一进行设置，包括 plc 的地址、获得率等，点击确认。 第二步对触摸评测通讯进行设置，首先阻塞西门子 p r c r 四叉 p， 然后对触摸屏的通讯进行设置， 先组赛 prc， 打开昆仑组赛软件 mc gs 口罩，左上角点击文件新建工程，选择 触摸屏的信号，幺五七零机改，点击确定，点击设备窗口，双击通用窗口，复设备，双击 西门子 s 七二百 p p i 这样触屏对 p r c 的硬件组态 完成。其中 ppi 是西门子专门为 s 七二百开发的通信协议，物理电瓶都是 rs 四八五，他的两个通讯端口 pot 零和 pot 一。 在应用上，一个通讯端口可以与 mm 四四零变频器做连接，做 uss 通讯，另外一个通讯端口可以和其他设备做四八五的通讯。 第二步，我们看触摸评测的通讯设置。双击通讯创口副设备对通讯参数进行设置，波特率停止为我叫， 条件要与 prc 保持一致。至此两方面的通讯设置就完成。下面我们就可以对触屏控制画面的相关参数进行设置了，我们也简单介绍一下，比如增加一个中间变量 m 零点零作为启停按钮， 装机设备零，西门子 s 七二百 ppi， 点击增加设备通道，出现设备通道参数设置窗口。通道类型我们就选 m。 内部继电器数据类型 选通道的第零零位，因为我们用的是 m 零点零，如果用的是 m 零点一，就要选通道的零幺位。通道地址零，我们用的是计算器 m 零吧，如果用的是 m 一点一一或者一点零，通道地址就要选 m， 它就要选一通道个数一，我们只设定 m 零 这样一个启停的参数， m 零点零就设置完成了，其他的参数也做相应的设置，然后我们就可以对触屏画面进行编辑与参数关联了。 这样我们昆仑触摸屏与西门子二百的四八五通讯设置就简单介绍在这里，不足之处敬请扶正。

想要保证两台西门子 plc 通讯的实时性，推荐使用毫秒级的 pn 或 dp 协议，而不是选秒级的 s 七，以 pn 协力举例，他的通讯双方是控制器和设备， 控制器做老大，设备做小弟。如果两台 plc 都想做老大，只能找个中间的小弟，也就是 pnpno 和气连接，还支持跨网短通讯，就是得花点钱。如果一个 plc 能做小弟，比如说做智能设备，就不需要额外硬件了， 智能设备侧配置好参数导出 g s d， 控制器侧导入 g s d 即可。下方小黄车适合零基础、 有充足时间的同学快速学习 plc 知识。含二十二节长期观看的视频课和一本两百三十二页彩图教材，从硬件接线、软件编程与实操案例讲解，通讯方法也收纳在其中，学会快速入行，对口就业。

西门子斯玛特两百的 p 二 c 跟编程软件的通讯有三种方式可以选择，网口有线连接、 wifi 无线连接、串口四八五通讯连接。三种方式当中以网口有线连接最简单最方便， 下面我们就来看一下用网口通讯的一个方式。首先我们打开编程软件的通讯功能，在通讯功能里面选择跟 p 二 c 所连接的有线网口，经过 几秒钟之后呢，他会搜索到 psc 的 ip 地址，搜索到的 ip 地址我们点击确定，如果提示连接当前 ip 地址失败，那我们就去 修改电脑的一个网口 ip 地址，打开电脑的一个网络和英特网设置，在弹出的窗口里面选择仪态网，然后选择更改适配器选项，在 试配器选项窗口里面找到和 puc 连接的有线网口，右键属性菜单，找到英特内的协议版本。四， tcp 杠 ipv 四， 双击进去设定 p 二 c 的 ip 地址，默认是自动获取 ip 地址，我们要手动设置，前面的三个网段呢，我们要跟 p 二 c 的 ip 地址保持一致。 p 二 c 的 ip 地址我们刚才看到是幺九二点幺六八点二点一， 我们电脑的 ip 地址呢？最后一个网段和 puc 保持不同就可以了，子网野马不需要手动输入，鼠标点一下即可，其他的不需要管。 点击确定，回到我们的一个通讯菜单，再次双击通讯，选择网络试配器，搜索 plc 的 ip 地址， 搜索完成以后点击确定。在这里我们可以看到已经连接上 poc 学会的同学，帮老师点点赞。

下面给大家介绍一下两个西门子两百 spat 通过 tcp 进行通讯啊。然后我现在介绍的一种方法是通过他的向导， 他工具里边有一个向导来完成的，当然也可以通过编程来完成，嗯，相对来说编程就繁琐一些 啊，然后向导会简简简单一些，然后向导的话就单边编程就可以了，就是两个 pic， 你只要往一个 pic 编好就可以了。那首先找到工具里边， 然后该的铺子打开，这里边有一个操作，这右边有有添加，有有什么复制啊，删除 添加，哎，这个就添加成了。然后类型这块可以选 get， 还有 pot， get 就是从其他的 psa 往这往本地的 psc 读 prot 呢，就是从本地 pps 往，呃，另，呃，其他的那个 psc 写 啊，首先我们啊选袋子，然后这个是传送，传送大小就是传送多少个字接，假如说传送传送五十个字接，这个是秦始地址，就是写入我们的秦始地址啊。假如说我们写，写到 v b 一百开始到，就是从 v b 一百到 v b 一百四十九， 这个是远程 prc 的那个 ip 地址。假如说远程 apc 远程 prc 的 ip 地址是幺九二幺六八点二点点三 三吧，哎，这是他的 ip 地址，然后他的呃就是要写入的地址，就是其实地址是什么呢？假如，我假如说我们也是 vb 一百，也是从 vb 一百 开始到 vb 一百四十九，要写入到我们的本地的 pic， 然后我们点生生成，哎，这就生成了，在这里就生成了，你可以看到这个就就已经生成了， 但是我我们还能再那个什么再生成一个，再再再点添添加，哎，这是，这是 get， 就是从，呃读数据，然后我们还还可以 弄一个 pot， 就是写，写数据啊，然后写如假如说我们也是写五十个字节，嗯，然后 这边是五十，然后其实地址呢？其实地址我们可以写从二百开始吗？未必，二百开始写五十个字集，然后我们远程 prc 呢？写入的方的地址呢？首先 ip 地址是改过来是三啊， 然后也放到二百开始的，哎，这五十个字点，然后我们得生成，哎，这就生成了，这就生成了。然后相应的程序里呢？ 相应的程序里，我们就已经就是，已经就是建立连接了，已经建立了。当然前提条件是你的两个 prc， 呃，用网线连接，并且在同一个网段上保持，保持他的那个 硬线连接是没问题的，这样就可以通讯商了。好，就讲到这里，谢谢大家，再见。

主要给大家介绍一下多个屏如何采集一个设备的数据，这里面我们用细蚊子两百 plc 为例， 大家在现场应用到比较多的应该是一个屏控制多个 pmc， 这种应用场景比较多， 就是这里以新分子两百 plc 为例，和触摸屏通讯使用 rs 四八五 ppi 协议的通讯，但是这个 ppi 协议有一个特点，就是一组一筹或者是一组多筹， 这个是什么意思呢？就是可以一个屏连接一个 plc， 或者一个屏连接多个 plc， 但是他不支持多主义筹，就无法多个屏 直接连接一个 plc， 这样协议上会有冲突的，会导致通讯失败。但是如果客户提出这样的需求，就想多个触摸屏，多台触摸屏连接一个 plc， 这样的需求我们应该如何去给客户解决呢？ 首先呢我这边给大家出了一个网络的一个构图，首先呢我这边触摸屏机代表的是直接和枪， 然后同时呢这台通过屏就作为 tcp 的一个福气，就是我们刚说的呃， tcp 数据转发，他通过网线连接交换机，交换机在连接另三台处 触摸屏，这三台触摸屏作为我们猫的 ma4tcp 的一个客户端，就相当于二三四这三台触摸屏和触摸屏一通讯，这样这样的话就是这三台触摸屏和这一台主屏有一个数据交互， 通过这个数据交互呢，我可以通过二三四这三台触摸屏间接的采集边缘分里边的数据，也可以间接的控制边缘分里边的一些谱写和一些数据控制他写标，这样都是。 但是大家在做这个通讯的时候一定要注意，这四台触摸屏一定都要在一个网段里边，一个网段的意思就是呃要 九二点幺六八点零，就是前三位一样，最后一位不一样，因为如果最后一位一样会导致这个 ip 通冲突，会导致整个通讯系统都会 呃通不上，这样我们就可以实现这个四台触摸屏连接一个 plc 的这样的一个用户系统。其实另三台触摸屏是属于间接连接， 我们主屏呢是直接连接漂，但是这样的一个方案呢，也可以满足客户的一个需求，并且现场的一个稳定性也是非常好的，这个请大家可以放心大胆的尝试和使用。

老师，这个西门子两百的票是怎么通讯呢？因为他跟两百 smart 不一样，所以也不太懂 啊。这里呢有两个编程狗啊，这是二二的啊，二二的 cpu， 他有一个编程狗，这个呢是二六的啊，二六的啊，在这里啊，二二六的。在这里有两个编程狗，他这两个编程狗都可以生产程序啊，但是呢，这里一个我们都可以用 pos 零，然后使用的话就是我们的 ufb ppi 的线啊， u s 一万 pk 线，他这里写的啊， fh 七杠两百啊，就是用这条编程线啊，当然呢，还有另外一条编程线啊，这条编程线呢，这是我手上的啊，这编程就会比较贵一点啊，就是一个按摩逊的啊， 他这里写的 npi， 其实这条线呢，它里面也是一个 db 头啊，也是一个 db 头，他在后面呢写着一个啊， usb 转 npi， dp 以及 ppi 通讯，所以说这个 ppi 也是可以跟我们的两百进行一个程序的伤害价。

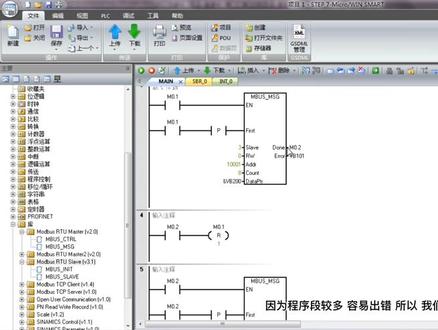

西门子， p l c 两百 swart mad based air to 如何实现两台 p l c 之间的通讯？ p l c 程序应该怎么写？我们新建一个项目，突入一个 mod basal to 初始化控制程序快。 我们使用 s m 零点零作为使能接通猫管角，也使用 s m 零点零接通其余的管角，我们也写上合适的参数。 第二段程序，我们使用 m 零点零作为使能接通 t 三七 p t 拐角写五 m 零点零，引出一个分支，添加一个 t 三七的开点，一个上升研指令，一个 m 零点一的置位指令。 第三段程序，使用 m 零点一作为使能接通 bob base m s g 程序块非四管角，使用 m 零点一的开点，一个上升年指令接通 其余拐角，写入合适的参数。第四段程序，使用 am 零点二开点作为使能接通 am 零点一的复位指令。第五、六、七段程序与第三、四段程序类似，只需要复制修改一下合适的参数就可以了。 第八段程序，我们使用 m 零点四的开点作为使能接通复位指令 m 零点三之位指令 m 零点一。因为程序段较多，容易出错，所以我们写完程序都要检查一下，以免出错。您的关注与点赞是我创作的动力，感谢观看！
