caxa如何设置块

ok， 这节课我们来讲解一下这个，呃，卡塞电子图办的一个粘贴块啊，直接粘贴块啊，我们常规的制作块的一个方式，我们可以看一下啊 啊，我们用这个转边的这套模具来看一下，假如说我们要把这个东西做成一个块啊，我们是啊，英文输入法下 好好，然后输名字啊啊，假如说这是一个转边的一个 旁边 好，然后确定这样的 话，我们就制作了这样的一个快啊，是这样，这个快好，他是快捷键，是 b 啊，制作这样一个快，然后我们可以看一下这个啊，悬压啊，也是快捷键 b 啊，他要英文输入方向，快捷键输入 b， 然后我们选择这样的一个对象，然后选择他啊， 悬压啊，确定好，这样我们就做出了这样的一个块，这样的一个块来说这个块的话也是一样的啊， 我们直接输入啊，英文输入法下输入 b， 然后点击框选他，然后按一下，选择这个基点，然后输入一个名称 账金，好，叫做制作一个快，这是我们这个常规的制作快的一个方式啊，这就是我们 主要是来讲解这样的一个复制粘贴的一个快啊，假如说我们要把这个做做成一个快啊，我们选中这个啊， 然后我们 ctrl 键加吸附的键加 c 啊，我们，然后我们选择一个机点，那我们直接选择这个机点啊，然后 cometrie 键的吸附的键加微，我们粘贴出来，然后选择 好，然后选择这个边看一下，好，这样我们就直接制作成了这样的一个块，看见没有，我们输入啊，然后我们把特性打开，把左边这个特性，我们看一下，是一个快， 引用，他是一个快啊，好，我们双击他可以编辑快，也一样的啊，我们点击退出来，好，我删掉他，好，这就是这样的一个制作，这个快啊， 好像，当然我们直接选择啊，把这部分全部框选啊，框选，然后抗拒，抗拒就加 c 啊，然后抗拒加西服的加微，这时候他他这个快的话，我们就没有做做这个基点，那直接默认就是这样的一个左下角这个 边框这个位置啊，所以说他其实就是带机点复制啊，所以说我们要注意的是这个点啊， 好，好，我们可以把这个模具他每一个啊，假如说这个上模这部分， 我们要把它做成这个块啊，直接把上面这部分选中好，这部分选出来 好，选出来好，这本选出来好，这本选出来 好，那么看见新服的加 c 啊，直接选择这个基点啊，看见西服的加加微，把它粘进来啊，然后对着这个面啊，这样的话我们上抹就出来了啊，然后就是这个产品啊，产品的话我们直接已经复制完了，直接可以啊， 啊，直接可以把它复制过来啊，放到这个位置来啊，放到这个位置来啊，就是这样的一个快就进来了，好，然后我们再试下膜这部分 项目，这份我一样是用这个框选啊框选，然后把上面这部分把它啊框掉啊，然后把这里面这部分啊这部分取消掉， 好，这部分取消掉，好，我们就把这部分抠出来了，然后康洁西服的加 c， 我们把这部分选中 啊，好啊，甩到几点？甩上面，然后看着就吸附加微，把它粘贴进来啊，这样的话我们 啊就这个下模我们就做好了，那当然我们可以双击他这部分，我们可以把这里面直接输入，也要把它连起来啊，当然你直接没选好之后，我们可以 直接在这里面把它重新啊，进行一个连接，也是可以的啊，是可以的，然后 xl 我们直接输这个构造线，然后这边也是把它输给要把它连上去啊，然后输 啊，把它剪裁剪，快速裁剪好，然后去主导图去做好，这样我们就把这个项目这个就做好了啊， 然后就是下模的一个垫板啊，底底板，然后看这媳妇加微，选择上面这个，然后看这媳妇加 微啊复制。哎，刚才是看这西服加 c 啊啊，然后选择这个面好，这我们整个模具就直接把它做成了这样的，一个快的，一个一个的快啊，假如说我们需要把它成为命名的话啊，也是可以用在这个 插入里面有一个重命名，我们选择这个他默认的话，我们直接选择上膜啊，这个是假如说命名为上膜就可以了。 上膜好，然后我们可以看一下这个上膜，选择这个啊，选择他，然后我们看一下特性里面这个快的一个名称就是上膜了啊，上膜了，好，让我们看一下这边的这个 这个下模，这部分我们他默认复制粘贴的这个块，他是这个名字啊，我们把它命名为下模， 看一下在这里面是能不能直接进行一个啊，这里面说他是直接啊，这里面是更改不了的这个款名字是更改不了的，所以说我们直接要在这个宠妹妹里面选择这样的一个项目， 面面为下膜。好，这样我们就做好了，当然我们输入 c h 啊，这个 c h 选择它也是可以把这个特性框打开，然后我们可以把它盯上啊，自动盯上啊，不要它隐藏起来。然后下面这个也是一样的啊，我们可以输入这个重命名，把它名字更改一下，把底板，当然一个下模垫板也可以啊， 好，确定。好，这样我们就把这个模具啊，直接把它做成一个一个的快，这样就方便我们来自进行一个操作。 好啊，然后这就是我们讲解的这样的一个复制啊，粘贴块啊，复制块，粘贴块。

c a x a 中怎么生成块？首先我们选择直线命令，然后任意绘制一些直线， 然后这个时候我们点击鼠标左键选择其中的直线，只会选取这一条，说明他们不是一个整体，那么我们全部框选住，点击右键在下拉菜单中选择快生成， 然后选择一个基点，这个时候我们再选择其中的一条直线，那么整体会全部被选上，表示他已经升成了快。

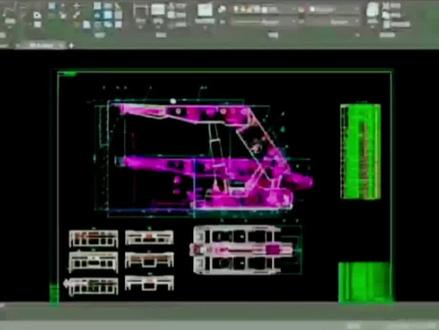

既然有分解 explode 命令，拿反过来用什么命令，那要看你分解的是什么对象了。如果是多段线，分解后可以合并 group 命令可以完成正常，其他我们用快命令即可一键完成。今天我们以这张掩护式液压支架为例，可以看得出，为了方便于总装图的组装，支架的顶梁及其他各界构建都是块定义元素。我们先将顶梁平移 m 命令，可以看得出顶梁的尺寸及图层等 都是没有办法编辑的，说明这是个快定义，我们输入分解命令 x， 选择这个快定义的顶梁回车，将其一键分解。不难看出，分解后的尺寸包括图形都是可以编辑的。 那么反过来我们要恢复 后期快定义，直接框选要定义的整个元素，输入快命令币，我们选择一个基准点，就选择这个链接点，圆心定义块，文件名称就取名顶梁的缩写 dl， 点击确定快就定义好了。 再次输入移动命令 m， 选择基准点，圆心将顶梁平移到原来的位置，你学会了吗？

大家好，今天我们学习镜像选中右肢，镜像选中直线 角度线旋转 正列 裁剪 池边， 快生成，快有机生成，快，快打散， 谢谢。

飞机 这一节继续讲图块的整理。好，我们来再看看这个图块，新建一个 复制粘贴过来。好，再看看图层有没有增加 好。他这个你看这个图块复制过来以后就增加了一个这么样一个图层。 st 文字样式，文字样式又多了，又多了一个这么样一个样式。所以它里面因为它是属性快，也是个， 它是个属性块，属性块里面就有文字，所以说它就多了一个文字样式，这个也要进行一个调整，看它会不会随层。好，再新建一个， 新建一个层，比如变成红色，关闭点选它，给它改成图一。嗯，这些都是随程的， 但是这个里面好像还有一些小点点， 还有这个好像没有随成，我们就要整体还要进行一个调整，点选还给他规 到图层零点一显，它双击，这个时候就 就编辑不了，因为他是属性快，然后就在这里点选他，点选上边的快的编辑，点选编辑，当然也都有对应的快捷键，在这里就不再讲了。确定好就进来了，进来以后 转换为默认全选。这个也要先全部归到零图层， 归到零图层以后，把这个颜色也暂时全部都改成二五幺色。 esc 建一下。哦，这个还有还有绿色， 好像还有没有改过来的，那这个出了，其他的全部都改过了，就是这个，那这个是怎么回事？那这个就顾名思义，他肯定是快中带了一个快，快中套着快 可以双击他，我保持保持更改，双击了以后全选给他改成二五幺色，全部改成二五幺色，二五幺色 好关闭，确定更改，更改了以后再进去点选编辑，确定进到图块编辑器，全选 选为默认啊，这个全部都是二五幺四。现在要把轮廓线随成，那么就要进行一个合并，因为这些线 都是都是单独的，麻烦全选按 j 空格，他这个就进行了一个合并。点选点选轮廓，轮廓 好，需要随层的轮廓线，我都选择完了，然后这个地方给他改成随层关闭保持更改，这个时候来试一下 点选它，选择图层，一好，这个就更改过了， 除了这些红的是轮廓线，当然这个没有选，这个就漏掉了，只是说这个方法 或者是像这个线或者其他的线想改的话，就是按这个方法去做，这就是一层了。在后期我们需要打印的时候，他是按照我们想要的图层，按照我们事先设定好的宽度进行一个出图， 想要什么样的层次，你就把什么样的颜色设为什么样的宽度就可以了。好，新建一个， 先把它改成零图层， ctrl c 复制粘贴到新的文档里面，检查一下，好，看见没有那个多余的图层就没有了。再看看他的文字样式， s t 空格，哎，文文字样式里边这个文字好像还在，还不行，还得给他消失掉，不让他带到新文档里面去。 这个该怎么操作好？选择它编辑确定 到了快的属性，编辑器在空白地方点击右键快速选择，选择这个属性定义，因为他是属性快就选择属性定义，属性定义里面有一个属性定义，里面有一个样式，选择他， 然后在下面选择这个多余的那个 文字样式，因为这几个是原来我们设定的，这个是我们应该有的，就这个是他复制过来，带过来了一个文字样式，点选，他确定好这两个文字就在这很小很小。 这个属性文字有两个处理，一个是给他删除掉，再一个如果想保留的话， ctrl 一打开，把这个样式 改成我们想要的样式，比如说改成标准，改成标准，关闭，确定保持更改。好，我们新建一个文档复制过去，放到这里， 图层没有发生变化。 st 打印样式啊，这个还要清清，进行一个清除，那这样就打散，重新建块。好，建，继续 全部打散，打散以后第一空格键建成一个，快了，又回到这个属性，快了，先进行一个清理， p u 这个文字样式，选中清理此项。好，清理掉了，关闭 st。 好，那个多余的一个打印样式就没有了。 好，这个就是图块需要整理的一些操作。

大家好，我是银子。嗯，昨天呢，有网友反馈，在快创建后，软件关闭重启呢，快就消失了，需要重新绘制，在创建快调用比较麻烦， 下面呢我们来看一看如何解决这个问题。我们以平键和消轴为例，点击插入。呃，我们先来检测一下，我们选中平键上的线条 是独立的一段一段的线，我们再选择消轴也同样的是一段一段的独立的线，我们创建选中平键点右键基准轴， 我们以他的中心，我们输入名字为平键确定我们再选择，这个时候我们就把平键创建为一个快，我们用同样的方法 来创建消轴，命名为消轴，确定好我们再选择。嗯，这个时候我们只需要点击插入 平键比例我们可以改成零点五角度四十五度，我们大家可以看一下，同样呢，我们在选择消轴下拉菜单，把比例改成二角度为负的四十五度。啊， 我们这个消浊变成这个样子，我们删除。 那么我们如何才能这个时候啊，如果软件关闭打开，我们这样两个快啊，他就消失了，需要重新建，那我们怎样打开软件还要保留，我们需要 进行把这两个快放到构建库里，我们点击定义，选择这样一个快就平键，快点右键，输入基点 点右键。我们自定义的图库，这个名字呢是我们建的叫自定义图库，给它命名叫平键，我们完成，我们来点击 构建库里面的插入，在这个自定义图库里面就有了平建，我们同样的方法定义消轴。 好，这个时候我们再点击，可以看一下消轴也在里面， 如果我们想删除，可以点击管理里面选中删除图符就可以。这样呢，我们软件 这个关闭以后重新打开，这个消着啊，就可以显示了，我们可以关闭一下，我重新打开软件， 我们点击插入，我们再点击快里面的插入，大家看是不是还没有，我们可以点击构建库里面的插入，选择平键，确定 好这样一个平键，我们就已经插入过来，我们再点击快里面的插入，大家看只有平键，如果再点击构建库里的插入，把消轴也插入进来， 我们再点击快里面的插入，点击下拉菜单，消毒也在里面。好，今天的课程就到这里，大家再见。

呃，有学员问啊，这个快的，这个在位编辑的这排 按钮的话为什么找不到啊？那么我这边的话是在这边出现的，是吧？那有的人找不到，那是因为你没有去把它设置打开啊。比如说在这个空白处，我们按一下右键， 然后这边有一个快在为编辑，如果点一下之后你会发现啊，这边的一排没了吧？啊，那么如果要想打开的话，右键然后点一下他就出来了，那么这边的话这排工具的话，你如果说需要那个工具，你自己就去 勾一下那个工具啊，他自动会出现在这个界面上的啊，看这个就出来了啊。

三十秒教会你制作 cd 动态图块。首先我们可以绘制一个简单的衣柜图形，然后框选一下， ctrl 加 x 进行剪切，然后 ctrl shift 加微，快速成块，双击进入我们的一个图块，点击确定 在这里呢，我点击现行命令，从左边捕捉到右边第二个端点，随后双击距离一参数，然后点击拉伸，捕捉右侧的一个拉伸点，随后框选一下我们的拉伸点，然后再次框选衣柜图形。好，空格确认一下， 然后再次双击距离一，选择阵列，选择衣架，然后空格确认一下输入间距，比如说一百，然后空格之后呢，选择我们的块编辑器，关闭一下，保存，更改，像这样的一个动态快的制作就完成了，非常的方便，你学会了吗？

c x a 啊，从今天起开始录一下这个 c s a。 呃，这个 cx 画图我一般呢是不在这边画的，这边我是没用习惯，我用不习惯，我是一般的就是去 cd 那边去处理，然后在这边只是送送素，简单的在这边画一下， 那么后期主要是录了个 cd 怎么画图？这个上面画图我就简单的可以说啊， 反正主要是我们在这边用的，主要是就是这个线割的功能，你是用习惯了都可以，反正用不习惯了呢，很多东西 他就不上手，就是这个就是这样的， 那么建议呢，女孩子学 cad 这样更简单一点。 cad 呢，它是通用的，这个所有制图类的软件都会给这个 cad 留下这个啊， dxf 的图纸接口 没有之一啊。都是的，都会给 cd 留下借口，包括这个 ns 他们都会留下来， 这个也是一样的。这是一个主要界面啊，主要我们主要用的就是 编辑嘛，还很少用，显示也不用啦，就是本人中就是放大缩小，这个绘制就是图形啦， 偶尔这个酷操作我们会用这个快打散，但是这个有时候他不起作用。 另外就是查询啊，很重要一点，查询点坐标查询，这个周长查询里面就是主要是点上我们这个超速啊，超速，还有这个算周长，这个算单价的时候 他周长，其他的嘛，少用。设置里面，首先我们要养成一个好的习惯，原理进 cxa， 这个是低版本的，高版本的我们不知道我不知道啊，这是低版本的，一般的我们用的是低版本的，为什么呢？ 因为高版本的好像现在需要加密狗，加密狗它是一个硬件，就像 u 盘一样的， 他需要插在你的电脑上用的，没有那个东西你用不了，这个是低版本的，低版本的可以破解，就是对于我们一般加工的来说，这个低版本的就足够了，不需要那么高版本。 高版本好像是要单独花钱的，而且还有什么其他的限制。我不知道，反正我只知道就是有个家门口给你，然后你进这个低版本的 cf， 他是没有保存的，就像你 这个参数设置他是没有保存的，他不像 cad 那样，你打开了以后你用了什么东西，他有记忆，但是这个没有啊， 这里面主要用到的就是这个。你首先你进来啊，进 cx 打开一个图纸，首先你把这个设置打开，把标注参数打开，然后把这个小数位数改到三或者四， 养成习惯啊，其他的不用改，把这个小数位数改一下，要不然到时候你标的时候他有小数的话，他不显示了。这个是设置里面的颜色啊，这些颜色还有一个是颜色， 然后就是恢复老面孔，恢复老面孔就像这个就是新面孔，这边没有没有攻击，这边没有攻击条的啊，你在右键，在这个 工具栏的空白处点这个右键，然后这个恢复老面孔也是可以的。我们恢复一下，他这边是有工具条的，然后设置下面主要就是用这个啊，一个是颜色，还有一个是标注的参数， 另外一个是工具。我们这个上面顶多用一下计算器嘛，其他的没有用啊，我们因为我不是 在这边画图的，我们也不是专业在这上面画图的，只是限歌送书而已，然后就是限七哥，最主要的就是限七哥，这边限七哥面主要就是轨迹生存，轨迹跳步，底下跳步啊，轨迹仿真，然后生成三 b 代码，真正四 b 代码现在都很少用， 这是四匹代码，原来是单板机上要用这个东西，但是现在基本上没看到用啊，这个粘贴代码就不用说了，这个还粘贴什么代码？你直接生成代码，生成三匹代码他就有了嘛，传输也不用这么传输，没有的， 然后这就是最简单的，然后在这边呢主要用的就是这个画线啊，然后就是修改啊，这个这个第二个就是曲线编辑， 也就是剪裁、洗边、旋转和镜像，其他的嘛也是很少用，我是在这边就是 因为我不是在这边画图，然后啊，然后就是标注了标注啊，其他的嘛用的比较少，不在这边画图的话一般都不不在这边用。 另外你用这个东西也要注意提示啊，一个是一个是右左下角，还有一个是右下角，对这两边的有提示的，你捕捉的时候到什么点，他这个在右下角会有显示， 要你干什么啊？就像 cad 那样，在这边有一个命令提示，在这里，你要注意一下，这个就是主要界面啊，其他的另外再讲，因为录的长了，大家也不方便。

video 这一节我们来了解一下，快，我打开了一个文件，这有三个图形，鼠标放在三个图形的上面，他会亮显点选一下，这就对他进行了一个选择， 然后再有一个基准点，可以进行一个挪动，挪动、 旋转，挪动，移动，放大，放大啊，都是可以的，那就是快，这个快用起来是比较方便的。新建一个文档， 然后把这个快 ctrl c 复制到另外一个文件里边， ctrl v 粘贴就可以了，然后对它进行一个旋转，旋转都可以，镜像啊，都可以进行一个操作。好，再来看一个， 看这个，所以箭头一二三看这三个，这个三个也都是快， 第一个，第二个，这两个从外观看是一样的，第三个这里多了一个这么样一个箭头，再又有一个基准点，这个就是一个动态快，他把有一些动作都已经撑到这个里面去了。第一个装机就进入了一个编辑快定义， 这个快怎么样？制作到后边章节进行个讲解，进入编辑快定义啊，可以确定就进入了一个快的这么一个编辑界面，就是快编辑器可以对它进行的文字进行一个更改， 比如说进进入这个里面，把这个一一改成一二，改成一二以后，这里其他不做改动的情况下，点击关闭， 他说将改变要不要保存，要保存这个字体发生了变化。第二个他是一个属性快，双击和刚才这个情况就不一样了，然后在这里面可以更改这里边的数值文字的四样，可以在这里面 特性颜色呀都在这里面改，这个是属性快，他两个普通快和属性快的区别也就在于他这个输入文字不一样，一个是双击进去，在这个快编辑器里面进行一个调整和更改，包括图层颜色。 属性快双击进来是在这个这个界面增强属性编辑器里面进行一个更改。 第三个他就是一个动态快，比如说点选这里， 这里有说一个九十度，当然也可以进行呃，这个角度的输入和正交，比如说把正交关闭啊，可以这么角度进行一个调整，这个地方就选择 他这个镜像，选择这个就是镜像向上向下或者是旋转过来正交， 他这个是左哎右，他不管怎么变，中间的文字是正方向，外面旋转字体不旋转，这个用起来就很方便，双击进去也就变成了一个 增强属性的一个编辑器，和第二个编辑的方式是一样的，对里面的文字进行一个更改，比如说把这个一一改成一三， 确定他就变了个一三，用起来很方便，都可以进行一个复制，复制过来，然后镜像对字体进行更改，比如说改成一二， 下面的字也可以进行更改啊，这这个就是这个动态快的一个应用方法。再来看这个， 这个块要想分解他，比如说这个两个床头 gi 只想要其中一个，那怎么办？就进行一个分解， x， 也就是 x 快捷键分解空格键，删除其中某一个，一空格键 他就没有了，但这些是零散的，是单独的线条线，他就不成块了，用起来也不方便。如果想要再合成块的话，全选选择一空格，他就组成块了，好再打伞。 还有一种是选择按键盘上的 b 键，这就是块定义，随便的取一个名字，确定他也可以成一块。好 好，这一节对图块的认识就讲到这里，下一节我们就要讲一下整理图块的一些具体事项，下一节是很重要的，希望同学们继续收看和学习。

media 这一节我们来讲一下图块整理的一些操作。为什么要整理图块呢？ 我们来演示一下。新建一个文档，新建了以后，这个文档这个图层 就是最初的一个零图层，一个 dpos 图层，也就是不打印图层，这里有几个快，这个是一个动态快，这门的大小可以随着这个箭头的拉长会变化。我们把这个快 ctrl c 复制一下，复制到刚才新建的这个文档里面， ctrl v 粘贴过来以后，我们看看它这个图， 图层发生变化没有？看看图层，哎，图层也没有发生变化，他这个就属于一个正规的，规范的快。然后新建一个图层， 假如说新建一个粉红色的，再新建一个绿色的，再新建一个粉红色， 关闭点，选它改个图层，比如说改成这个图层二啊，它变成图层二的绿色，再改图层三，它变成图层三了， 这个就是非常正规的一个，而且是很规范的一个动态图块。好，把这个删除掉，看这个图块，这是一个马桶的立面，正 面，侧面，马桶的侧面，看着 c 复制到刚才这个文档里面来，复制过来以后再看图层，呃，就发现多了一个这么样一个图层，改到图层三上， 好，他不是一层颜色没有发生改变，再点选他 图层二上，颜色也没有发生改变，这个就属于是不随层，没有随层，这个将来到图里面设置线宽打印的时候，他这个层次感就不好设定，这个就是不规范的一个 图块，要对他进行一个调整，调整成刚才那个正规的一个随层的图块， 快，好，再看一个，比如说这个 ctrl c， ctrl v 复制过来，看它图层增加了没有， 哦，看这个又增加了一个家具外线，家具内线点选它，它能不能随程走粉红色，哦，也不随程走。 图层二，绿色点选哦，也不随图层二的颜色而发生变化， 这个颜色不随层走。也就是说在打印的时候，在出图的时候，他这个层次感就不是我们想要的线宽，所以说后两个头块都需要有一个调整好， 先对这个进行一个调整，首先把这个图层变成零图层， 双击确定进入快的编辑器，转换成默认 全选。现在看这个图层里面这个不显示了，不显示就显示，就的意，不显示的意思就是不止一个图层，这个要进行一个更改，先规范为一个零图层，先归到零图层上去， 把这个颜色先改为， 比如说这根据个人的喜好设定，习惯了讲，还是把它 改成二五幺色好。成为二五幺色以后，我们现在是想让这个轮廓线去随成 中间的一些细线、装饰线，就不改变他的这个线宽，选择一下轮廓线 好，轮廓线变为随层。 白老爷， c 层的意思，点选 c 层，好，这就可以了，关闭保持更改，还复制一个，新建一个文档粘贴过来，过来以 以后还是那两个 c、 a、 d 自带的图层，所以他没有增加图层，没有增加图层，就减少这个文件的一个容量。我们试一下，测试一下，新建一个图层， 比如说成为一个粉红色，确定 点，选他，然后改一个 c 层，哦，他就 c 层了，这个就改过来了。在以后的使用过程当中，什么颜色对应什么样的线宽 导数？设定好，把这个图层直接变换到这个图层上，他就实现了一个图层的快速转换，而且打印出来以后是我们想要的那种有层次感， 轮廓线粗一点，中间这个装饰线和辅助线细一点的这种效果。好，这一节先讲到这里，下一节继续讲图块的整理。

观众朋友大家好，今天给大家介绍的是 m 一的一个高级用法定句等份块，大家先看到是一个零点三乘零点六米的一个花岗岩板的图例， 首先我把它变成一个快要即拖动粘贴为快，那大家可以看到快的积点不在中心，即快铭比较复杂， 那么我们现在用 y 工具把快机点焊快名变换一下，首先改输入 y， 改快名简单点输入一二三，做条辅助线。然后是再输入 y 工具 改快基点，选取新基点终点好，然后大家看到这根线的长度是五十三米，那么 现在按间距是零点六米等份 c m e， 选择定距分等区的对象，然后输入快捷键 b 在， 然后输入快名幺二三位置是否对齐，选择是指定线段的长度，输入零点六。最后大家可以看到一个定距等份快操作完成，谢谢大家。

我简单介绍一下卡萨 cad 电子图板这个软件，卡萨 cad 电子图板是根据中国机械设计国家标准和工程师使用习惯所开发的一款软件，具有自主的 cad 内核， 独立的文件格式，支持第三方应用开发，支持新制图标准，提供海量的新图库，能够低风险的替代各种 c a d 平台设计，效率倍速提升的一款国产软件。 我录制这个视频的目的呢，就是和广大的 casa 爱好者一起学习如何更加方便快捷的使用这个软件，如果视频中哪些地方说的不正确或者不好的地方，希望大家批评指正，共同进步。 我们打开 casa c i d 第一眼看到的就是 casa 这个界面，也就是说我们在绘制过程中一直使用这个界面来达到我们操作软件的目的，所以这个界面是否符合我们使用习惯， 这样能使我们的效率能够成倍的提升，这样是一个关键，所以我觉得定制一个符合我们使用习惯的这样一个界面我认为是非常必要的。 首先大家看到我这个界面是一个黑色界面，但是其实他还是有其他的界面颜色可以提供给大家选择的，比如有这个 蓝色、深灰色以及白色 这些可以根据每个人的喜好来制定颜色渐变的颜色。我选择黑色的目的是为了能够长时间的使用软件，这样能够更好的保护就是眼镜。 那么第二点呢，就是这个软件这个菜单栏的后面我还增加了一些绘图用的一些图标，那么这个是怎么放上去的呢？那么下面我给大家演示一下，用鼠标右键点击任何一个 图标，那么然后选择最后一行的 g d e， 这样就可以打开 g d e 的对话框，在这个对话框的 就是这边命令栏，命令栏这边就是和菜单栏上面大体相当的一些，就是这样的一个文字啊，这边呢就是如果选择修改的话，那么这边相应的这些命令都是有显示， 那么这样的话，那么我们可以把平时你所爱用的一些命令直接拖入菜单栏后面， 嗯，我们把这个删除，把它 touro 这个菜单栏的这个后面， 如果不需要这样的一个命令栏的话命令法，那么我们把这个重新拖入这样的一个对话框， 那么就会消失了原来 tool 上面的这些命令，那么重新 tool 回去，那么这儿的命令就会没有了， 那么这样就可以大家根据自己平时的喜好来布置自己的这个呃界面，包括这个菜单栏后面之下的这些的命令进行加入或者取消。 那么这个对话框的最后一项这个选项里面呢，我认为一个非常好的一个选项，就是一个大图标这样的选项，那么当我们点击这个大图标的话，那么 上面的菜单栏包括工具栏嗯就会变大，那么这样方便我们拾取这些 命令，从而使效率提升。当我们取消这个大图标这个选 像的话，那么就会显示这些图标的话，就会使用一个小图标，那么平时我们在使用过程中，那么有时候会， 嗯选择就是不是很方便，那么我这边呢一直喜欢使用这个大图标，那么使我更加方便快捷的选择这些图标， 那么等后面软件越使用熟悉的话，那么可以用可以使用这些 mini 来替代这些图标，那么使我们的软件使用效率更加提升。 我所讲的就是我使用的这个光标啊，是个十字大光标，这样在机械 视图的时候比较方便。那我举个例子，当我们进行一些视图 进行对齐进行查看的时候，那么可以很方便的使用这个十字大光标的话，那么可以进行一些对齐的查看，包括点的位置直接查看 孔的位置进行查看。如果使用原来小的光标的话，那么可能对机械制度方面可能不是不是很好，因为我使用这种大光标啊，已经 对这样这个对齐查看已经觉得很方便。那么怎样改变这个十字的光大光标的这个显示呢？那么我们输入这个 o p 回车，然后在显示一栏中这边有个十字大光标，假如我们把它取消的话，那么他就会变成一个小光标， 那么我们进行对它进行一个恢复，那这样一句就已经恢复成十字大光标了。 第四点呢，就是可以对功能区进行一些设置，比如右键功能区这边有个最小化功能区，当我们取消这个最小化功能区的话，那么这个功能区就直接显示在上面， 当我们选择最小化功能区的话，那么这个最小化功能区就进行了隐隐藏，那我们点击相应的这个功能区按钮，那么他会重新显示， 当然我们也可以直接取消这个功能区，把功能区取消，那么这样的话就可以更加增加我们的绘图区域，当然我们这边可以使用这些菜单来 选择命令进行绘图啊，要恢复的话也可以直接右键，然后选择功能区，让功能区重新显示。 那么第五点的话，就是根据个人的喜好，我们可以调用相关的工具来，根据本人长期使用习惯，我这边主要使用的工具来是四种，第一种就是 颜色都成工具了， 这个工序难得好 处就是可以让我们更加方便的使用各种图层 以及颜色线形和线框线宽。 第二个喜欢的这个工具栏的话，就是 文本尺寸样式，这个工具栏的好处就是能够使用更加方便的设置文本字体的这个标， 那这样我选择国标的话，那么这样就字体进行改变了 尺寸的话，那么尺寸样式的话，那么也可以进行对他进行设置，那关于这一点，在以后的视频中我们可以详细的进行介绍。 嗯，第三个就是这个图层 图层的这个工具栏，我觉得图层的这个工具栏非常重要，如果我们进行机械制图的绘制的时候，一定要将各个图层设置好，但这个 ctrl c i d 本身自身也带了相应的图层， 我们将相应的绘图的这些要素图源绘制在相应的这个这个图层里面，那么对我 我们以后这些图员进行各种各样的操作的话，利用图层进行设置的话，非常方便。嗯，比如假如我们设置这个 涂层隔离的话，那么只显示这个呃初始线层，那么点击一下，那么只有初始线层，那么可以显示其他都进行了隔离，那我们就可以单独这个初始线层进行各种各样的操作。 第四个工具栏的话，那么我这边主要是增加了一个标准标注的这工具栏，这样我们在机械绘图制图最后定标注的时候，可以快速的 用这个工具呢进行 gi 制图的各种各样的这个标注，非常方便快捷。 第六点的话，就是如果我们已经设置好我们自己喜欢的这个界面的话，那么为了方便下次可以能够借用或者是在其他电脑上面已经装了咔嚓 c、 a、 d。 也像使用这样的一个界面的话，那我们可以 对它进行一个保存，那么我操作一下就是视图里面保存配置，就是我们配置好这个界面，那我们对它进行一个保存， 那么之前两个是我之前设置好的，那么这个我选择一个文件名， 那么如果下次这个界面有进行变动的话，那假如我们对它界面进行一个重置，恢复到原始状态的话， 哎，之前我们设置好的这个界面的话，那么我们可以 把它加载加载过来，我们视图里面加载配置，我们选择这个散， 那这样的话，那么就是重新恢复到我们之前进行的一个界面设置，这样非常方便快捷。 关于卡萨 cad 的界面设置，我们今天就介绍到这里，其实界面设置里面还有很多的设置技巧，需要同大家一起慢慢摸索，如果有不清楚或者需要共同探讨的地方，欢迎大家写在评论区， 嗯，然后大家一起共同的这个讨论学习，嗯，这次视频就讲到这里，谢谢。

看，实体设计是唯一集成创新设计、工程设计、协同设计于一体的新一代三 dcd 软件医学应用。 他包含了三维剑魔、协同工作、分析、仿真等各种功能，其无可匹敌的易操作性和设计速度帮助工程师将更多的精力用于产品设计本身，而不是软件使用的技巧。 他有几个特点，一个是创新模式、工程图模式、二 d 集成、数据、数据兼容等等。 侧侧实体设计主要用于零件设计、出工程图以及 新产品的开发，还有大型装配，这里有大型装配的图。 创新模式可将可视化的自由设计与均整化的设计结合在一起，使产品非常容易使用 工程图模式视力设计除了创新模式外，还具备了三 d 软件普遍采用的全参数化设计模式，符合大多数三 d 软件操作习惯和设计思路， 可以在数据之间建立严格的逻辑关系。点于设计修改二 d 集成卡萨斯的设计，无缝集成的卡萨电子图板，可以在同一个软件环境下自由进行三 d 和二 d 设计，无需进行文件格式的转换。我们来看一下实体设计中包括了一个新的草图环境，我们单击一下，可以进入好地草图的绘制， 数据兼容。他兼容了各种主流三 d 文件，方便设计人员之间以及其他公司的交流与协作。 踏踏实体设计有一个流行的一个用户界面，支持用户根据个人习惯和设计需要，自主定制或选择最有成效的操作界面，从而使用户更容易查找和使用更 种操作命令。他还独有的一个三维球工具，独特的万能的三维球工具，为各种三维对象复杂变换提供了灵活简单的操作，设计中百分之七十以上的操作都可以借助三维球来实现。 简单、直接、快速的设计方式提供像 word 一样直接用鼠标拖在各种设计元素进行设计操作，可实现 对门边面、顶点、孔、中心点等特征的智能捕捉。我们来尝试一下拖拽，我们可以从设计元素库中拖出长方体元素以及圆柱体元素 还有等等其他的元素，方便于用户快速建模。标准键图库以及系列化变形设计机制。那我们来看一下标准键图库。 单机设计元素库中的工具可以插造很多标准键图库，比如说我们拿出一个紧固键，我们等待一下，这里有很多的螺纹，螺钉、螺母电圈、挡圈等等。 好，我们继续向下， 由于他无缝衔接了一个电子电子土板，可以将三弟和二弟完美融合， 直接嵌入了最新的电子图板。作为二 d 设计环境，设计师可以在同一个环境下轻松实现三 d 和二 d 设计，不需要进行任何的转换。 我们可以将设计好的一个装配图导出零件图，非常的便捷。 我们来看一下其他功能 零件设计，看看实体设计是唯一具有创新模式和工程图模式两种几何建模方式的三维 cd 软件， 他可以帮助用户快速构建 cd 模型，也可以帮助用户基于历史特征的全参数化设计。曲面造型 已处理多样的曲面造型及处理方法提供了包括多种的曲面造型方式，我们来看一下他，这里有旋转面、导动面、放样面、网格面、直纹面、提取曲面等等曲面功能， 便于大家进行曲面造型及处理。三 d 曲线构建独特的三 d 曲线构建方式及工程数据图录接口，提供了创建三 d 参数点、三 d 曲线等等曲线的搭建方法， 我们可以看到三维曲线、提取直线以及曲面胶线等参数线、公式曲线等等的曲线构建。我们来看一下它的配置设计，直观逼真，智能的装配设， 精确的验证干涉情况和各种属性计算，能帮助你快速创建高质量的数字样机。智能装配， 通过设置设置辅助点进行智能装配，结合设计元素库和参数化的变形设计功能，可以实现参数化的智能装配。 我们来看一下这里的产品。虚拟装配设计以及大型装配模式，适合于大型的一个工厂设计或者是生产线设计 以及板筋零件设计，提供了强大的纸板、弯板等等板筋的一个设计方法以及参数化变形设计。动画仿真， 专业级的动画仿真，可以帮助你轻松制作各种高级的装配包扎动画、约束机构仿真动画、自由诡计动画等等动画。 还有他的优点就是专业级的渲染，三 d 渲染功能可以对三 d 模型进行演示、交流及材质研究，结合照片工作，是场景可生成逼真的一个产品仿生效果。 看到实体设计彻底消除了一个 消除处理和使用各种 cd 设计数据相互转换和交流的障碍。他支持了 ecis 帕罗骚骚类的最新版本，支持 iges 等多种中间格式数据的转换， 特别支持 dwg 获益、卡地亚、优记、搜搜、 ado works、 invent 等数据文件，支持特征识别和直接建模。 他有他的一个特点，就集成和协同均匀，我本以及 plm 协同设计解决方案的重要组建，均于网络的设计生成、 交流共享。他可以将卡萨图文档管理方案、卡萨公益解决方案、卡萨制造解决方案等无范集成， 构成出强大的业务协同解决方案。这里就是一个协同方案的实力 开发。为了满足不同用户和运用，开发商在卡萨斯地设计平台上进行定制开发与集成开发运用。 比如说卡萨二次开发合作伙伴杭州新迪数字工程系统有限公司就在卡萨实体设计上搭建了一个新迪三 d 零件库， 民间库中包括了中国国家标准建库、中国行业标准建库、汽车行业标准建库等等。标准建库便于我们的选取。最后我来说一下系统要求，操作系统 我们现在市面上流行的叉 p、 威斯塔、 v 七等等都可以都可以安装运用。基本配置需要两斤以上七 p 六 cpu 要求一点六 g 赫兹以上五幺二道的读写，推荐配置四 g 以上内存，二点八 g 赫兹以上 cpu， 一 g 以上的独立显卡。今天我们就学习。
