三菱变频器p251参数怎样设置

参数设置，首先按下模特键啊，进入参数的列表，那么参数里面那么根据你自己的选择你要设置的参数啊，那么选择好以后按下的键下的键呢，就进入了这个参数的气体当前值， 那么通过这个旋钮你就可以改变这个单弦直，改变好了以后再按下载键， 那么此时这个呃纸呢，还会出现跳动啊，说明这个纸已经写进去了，那么写进去以后呢，那你再按摩的键呢？他这个又回到出鼠的界面，这就是三处设置的方法。

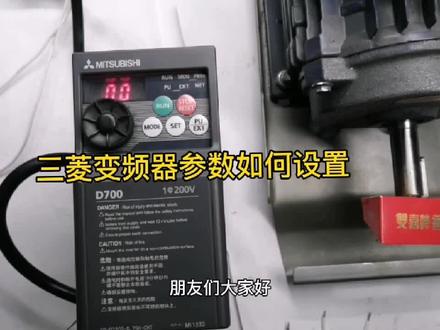

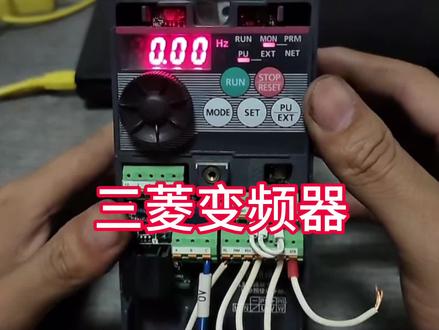

大家看一下现在这个情况下，他是一个面板操作，然后我们一个新的一个三年的变频器，他的一个参数设置是按摩托键，大家看一下他六七，然后现在他是一个简单的一个参数，你看 九过完就七十九、一百二十六、一百六，然后全部，然后我们首先，然后一百六按 set 键把它调成零。 大家再看一下他现在就有这个从零、七十七十几都有了。然后首先把这个调完之后，他现在这是一个是一个面板操 操作啊。前面一个视频给大家讲过了，变频器他进行运行的时候肯定要有个命令员和频率员，他现在是面板操作的情况下，你给他一个频率，比如我设置三十四点九，按 set 键再按一下， 然后我们按这个运行键，他就进行一个运行，这就是他的一个面板操作，然后我们按停止键，他就停止， 我们按 model 键找到七十九号参数， 大家看一下他是零，零就是 pu 和外部进行切换，你按这个话他就进行一个切换，你一的话就是固定的是一个面 面板操作，然后为二的话他是一个外部操作，为三的话他就是外部和 pu 进行一个组合。四也是我们现在先设置为二外部操作， 大家看一下这个外部的指示灯就进行亮了外部指示灯，同样的道理，你首先要给他一个命令源， 大家看一下现在这个运营值，能再闪就是他有运，他有命运了，再给他一个平原，比如我们这 r h 是一个高速的， 然后我们给他搭一起之后， 大家看一下他高速四五十赫兹，大家看一下他就进行一个运行了，然后我们断开， 还有亲子的，这是一个外部操作， 然后他的一个高中低，就是前面的视频有讲过，就是零四转距，就是 是零，是转距是六，然后零转距一上一是上线频率，大家看一下是一百 二二下就是是零赫兹。三是基准，就是他一个基准品类，我们基本上都是五十赫兹。然后四五六就是高中低，我们再看一下四啊，高速是五十 五是中速，三十六是低速，四十七加八减就是七是加减速时间，五 也是五九是就是电流保护，就是你如果电机超过他的一个电流的话，他就进行一个报警，然后主要就是这几个参数，还有就是七十九号参数，主要就是设置他的一个 一个他的一个方式。如果你把七十九号参数 设置为三的话， 大家看一下它是 p u 和外部组合的一种方式，就是外部启动 p u 频率，大家看一下外部启动，就是我把这个症状和它短接， 然后你就是启动了它一个 p u 频率 啊，你可以调到 一个频率，你可以调成三十六，这就是三十六赫兹。 嗯， 来再看一下三十六点四四，这就是外外部启动 p u 频率，你如果给它调成 四十一点六，来看一下四十一点六二频率，这就是三，如果你设置四的 哥， 你设置四的话，就是面板启动，就是外部频率外部频率，比如我们可以用电温器，那十二五接个电温器，也可以用它的外部，比如我接的是这个低速， 然后你必须要按这个面板的启动，因为你这个命里面是面板，然后频率里面是外部给的， 大家看一下，他就一个十赫兹啊，这个三菱变频器，他主要就是面板外部啊，他 基本上就这几个功能吧，然后还有个通讯，然后回头有时间给大家就是连接一下这个通讯和 plc 和 plc 进行一个通讯，大家看一下这有一个，有一个通用口， 然后这边是十二五四，这个十二五是接电位器的，你如果设置为四的话，你按运营键这边电位器就可以调节他的一个频率，然后这个四和五就是模拟量一个输入的，然后 am 和五就是模拟量输出， 然后 abc 是一个继电器输出，就是他是一个一手常开一手常闭。有个公共端就是你报警的话，然后长臂就变常开，常开就变常闭嘛，然后我们经常 用的话，主要就是这个三号参数，三号参数就是 就是 p u 频率， p u 是它的一个频率，然后命令源是靠这个端子 啊进行一个启动。今天就给大家分享一下这个参数的一个简单的一个设置，大家这看一下，这上面都是有的，你看 pu 和 ext 就是表示他俩进行一个组合控制 啊，至于是面板控制频率啊，还是端子控制频率啊，就看这个七十九号参数一个设置，你设置三的话，他就是面板控制频率，然后外部控制他的一个命令源。你如果设置四的话，就反过来了， pu 控制他的启动， 外部控制它的一个频率，我们经常用的就是一个三号，然后我们就是有时候进行强制的时候就把它设置为一面板操作，然后你用用 po， 然后强制用一下 啊，他还有一个点动的一个模式，就是 pu， 现在是 pu， 你们必须要把它停止， 停止以后，那么 p u 和这个监视的模式，我们按 p u 和外部切换啊，这就出现一个效果，效果代表一个点动，就是 你按一下，他有五个字，松开他就停，就是点动的一个模式。点动的一个评论设置是 prpr 幺五， p 幺五， 这是五赫兹，我们可以给他设成十赫兹，设成，嗯，十赫兹，然后按确认键， 你们看我们再按一下运行键，他就是一个十赫兹运行，就是点动运行吗？面板的一个点动运行。

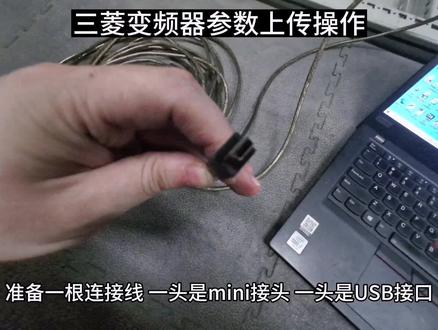

准备一根连接线，一头是 mini 接头，一头是 usb 接口，将 mini 接头插入变频器， usb 接口插入电脑， 双击打开 fr configure h 二、软件本次操作使用的版本为一点二三 g， 点击工程，再点击新建， 弹出系统设定窗口，确认计算机侧端口为 usb， 然后点击自动识别，开始自动识别变频器配置，如果出现找不到变频器的提示，重新插拔连接线的接头，确保接头连接正常后，再次点击自动识别， 此时可以看到变频器的相关信息。点击确定，双击参数选项，进入变频器内部参数列表，点击在线表示。软件与变频器连接成功，但是还未读取出变频器的 实际设定值，点击批量读取，点击事后软件开始读取变频器所有参数，读取完成后点击关闭。现在设计值一栏里就是我们从变频器里面读出来的参数，可以通过教验来检查软件备份的变频器参数，与其他对象进行比较， 点击教验，出现初始值、变频器文件三个选项，点击初始值并点击确认，即可得到比较结果。在读取或写入参数时， 如果出现参数没有写入成功的情况，请更换变频器的模式。 pu 与耐的模式的切换需要拔除数据连接线才能进行，软件上切换不太准确。今天的分享到此结束，如果您觉得有用，请多多点赞关注，谢谢大家的观看！

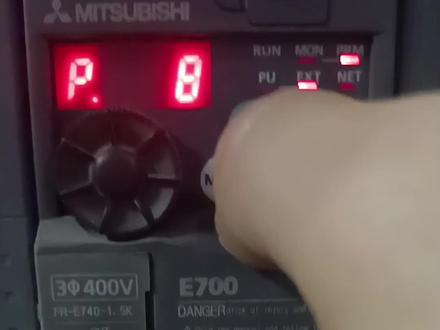

为什么更换了一台新的三菱变频器，加减速度变更不了呢？而且显示 e r r 四模式指定错误，这是因为设置选择参数 p r 七七设置了唯一唯不可写入， 我们只要把它更改为二，随时可以写入就可以了，这时在我们再返回去设置加减速就没有问题了。

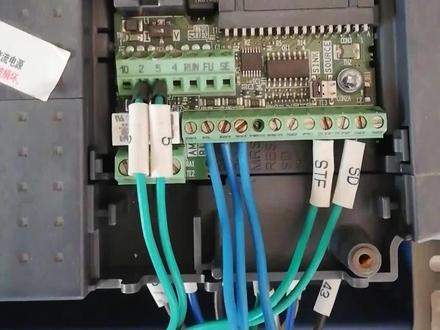

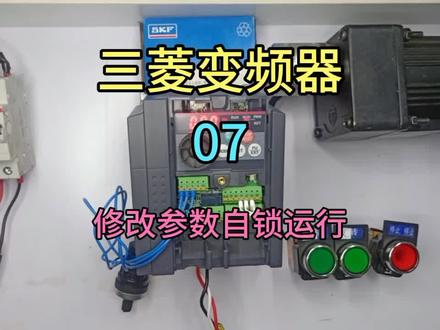

哈喽，大家好，我是电工小白，今天和大家分享通过修改变频器参数实现自所运行。我们要修改的参数为 pr 幺七八到幺八二，分别为正转、反转、低速、中速、高速 功能的选择参数。现在我们设置 rl 低速这个端子作为停止端子启动自保持功能， 他的参数编号是 pr 幺八零， 进入参数设置，旋转到 p r 幺八零 进入 pr 幺八零，将参数修改为二五， 这样自保持功能就启动了。 这时我们再看一下 pr 二五零参数，他是不是默认的九九九九， 好，现在 pr 二五零也是默认的四个九。 现在我们开始进行食物连接，切断电源 连接 sd， sd 出来以后连接停止按钮的长臂触点， 这边为长臂，这边是长开的，绿色的是长开， 红色的是长臂， 然后从长臂粗点出来 一根回到 r l 停止， 另一根出来接正转和反转启动按钮， 我们这压两两条线， 然后接 rl， 我们现在变为停止， 现在这个端子功能为停止 r l， 现在我们开始接正转、反转， 正转、反转接常开触点接绿色的， 这是反转， 正转和反转为并联， 正转，正转出来。 tstf， 反转 反转出来接 str。 好了，现在我们实物就连接完毕， 现在通电视一下 启动 啊，启动了，然后这个频率频率没有给出信号。 好，现在是正转 分段 反转， 这样我们就实现了变频器的字锁 运行。下一节和大家分享，通过中间继电器的方法实现变频器的智所运行。

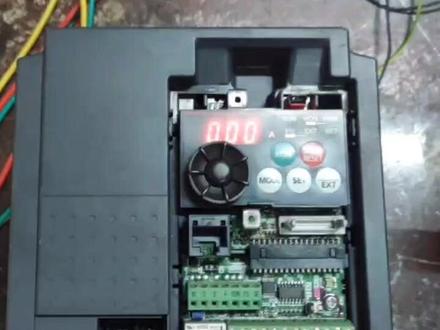

今天学习了三菱变频器的接线和调试方法，我们首先把这个空气开关的电源打上，这里是三相电源的输出端，首先从三相电源的输出端 接线到变频器电源输入端，然后再从变频器的输出端 接线到电机的电源输入端， 这个地方要特别注意， 不要把电源直接接到了变频器的输出端，这样子会把变频器给烧坏了。 这边是变频器的控制线路， 这里是 plc 的输出端， 从 p l c 的输出端接到变频器的控制信号端， 这里是正转、反转，高速、中速、 低速暂停复位。接下来我们来设置变频器的参数，按下 mod 键，旋转到 p 七十九， 按下 set 键。二是外部控制 x 的灯亮，一是面板控制，转到一 pu 灯亮，可以开始进行参数设置， p 四， p 五， p 六是高中低速设置， 转到 p 四，进行高速设置，按下 set 键，旋转调整高速频率，我们调到三十 h c， 按下 set 键，自动切换到 p 五，我们调到二十 hc， 按下 set 键，自动切换到 p 六，我们调到十 hc。 p 二十五， p 二十六， p 二十七是组合速度， 后面我们用同样的方法分别设置 p 二十五， p 二十六， p 二七的频率。 p 二五， p 二十六， p 二十七。

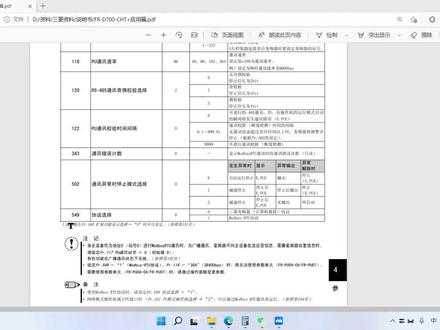

大家好，那我们今天来讲三菱变频器做 modebus rto 通讯时的参数设置。首先打开变频器的说明书，看一下做 modebuds rto 通讯时必须要设置的一项参数， 幺幺七，通讯账号，幺幺八，通讯速率幺二零，即有交易幺二二，交易时间间隔 啊，三四三，这个通讯错误技术，我们一般用到五零二通讯异常时，停止模式选择，五四九协议选择啊，当然除了这几个，还有一些， 还有三四零，三四零 通讯启动模式， 这个参数我们通常设置为一或者是十，还有七十九， p u 模式就是我们的变频器运行模式，这个我们通常设置为零 啊，我们拿到变频器，不管他之前是做什么用的，怎么操作的，我们直接给他恢复出厂啊，为了不必要的麻烦，直接恢复出厂， e i、 l、 c 改为一 啊，此时它报错，因为我们只有在 p u 模式下才可以进行参数更改， 七十九改为一啊。此时 p u 指示灯已经亮了，说明我们已经在 p u 模式下 a、 m、 l、 c 设置为一，我们更改参数必须等待参数闪烁三秒以后啊，再确定，这样参数才能生效。 好了，我们已经变频器恢复出厂了， 我们点一下启动，因为恢复出厂以后，变频器默认的为面板 启动。 好了，我们来进行通讯参数的更改。首先幺幺七，哎，我们没有幺幺七这个参数，那我们这有几个几个参数， 这种情况下，我们将要将幺六零扩展功能全部打开，幺六零设置为零， 此时所有的参数全部出来了， 幺幺七站号我们设置为一，一号站幺幺八通讯速率啊，我们常用的是九六零零九千六 幺幺九通讯停止位长度我们设置为零零，就是停止位一位，数据位八位 幺二零 g 无效页，我们选择无效页 幺二幺通讯再试次数，我们现在用的是 串口调试助手，没有接 p l c， 所以我们让它设置为最大，也就是不效验 幺二通讯时间间隔都设置为四个九，就让我们不进行交验。 呃，五四九通讯协议， 通讯协议只有零跟一零是三零的，三零协议我们设置为一，就是 model bus 协议 三四零，三四零设置为一，我们让它啊上电就为通讯模式， 还要将七十九啊设置为零。 好了，我们需要断电重启一下，所有的参数才会生效。 好了，我们重新上电，这个 n e t 指示灯已经亮了啊，这 n e t 就代表网络模式， 我们 修改修改好参数以后来看一下这个啊，通用电缆 啊 p u 接口接线和构成啊，由于使用 p u 使用了 p u 接口，可以通过电脑等进行通讯运行啊，用户可以用通用电缆连接 p u 接口与个人电脑或 ipa 等计算机， 通过客户端程序对变频器进行啊运行监视以及参数图写。 这个 p u 接口实际上就是个我们常用的八针的网线水晶头。我们先看一下说明，二号八号针作为 啊操作面板参或参数单元的电源啊，进行 r s 四八五通讯时请不要使用啊，人家这里说了在做 r s 四八五通讯时请不要使用，这就为啥呢？下面也解释了， 如果进行多台变频器通讯的话，呃，带电的变频器会向不带电的变频器啊输送电源， 会造成带带电源的变频器啊，启动保护啊，启动保护电路停止通讯啊。不带电变频器呢？也可能呃损坏。 通过 rs 八五通讯连接多台变频器时，请切断电缆的二号与八号接线，以确保二号八号针不会与变频 连接连接。这里你说的非常明白了，二号八号你不要用，如果你接了啊，可能会导致你的变频器损坏。这两个正方就不需要 再来看一下其他证啊，一号证为接地，嗯，三号，四号，五号，六号，这是为被命器的接接收与发送啊，七号段子也接地，这样我们通常都不用 接的话，直接一个就行。然后看一下三号变频器接收证 啊，四号变频器发送负，五号变频器发送正，六号变频器接收证啊，我们只只需要将接收证与发送证啊短接， 然后接到 a 证， 接到我们四八五通讯的 a 证， a 的 a 号段子， 将变频机的发送负与接收负短接 这四八五通讯口的 b 负啊。接着这个段子，我们做二 a 四八五通讯时，只需要这这两个段子 啊，这块写错了， 是 a 证与 b 负。 接下来我们看一下豹纹及功能码， 这里是 modebus 计算器的地址， 我们常用的就是四万零九啊，变频器的状态控制输入命令就是它的控制字，还有四零零幺四啊，运行频率， 这是我们的运行频率的设置， 呃，变频器状态控制输入命令就是控变变频器的控制字，零是停止啊，停止指令，一是正转指令，二为反转指令 等等，什么意思呢？我们只需要像这个计计从器啊。四万零九，像四万零九，这个计算器啊，只要写入零 啊，变频器就停止，写入一变频器就正转，写入二变频器就反转啊，就是这个意思， 像四万零一十四，像这个计算器写入频率啊，就相当于设置频率，你给他输入的是多少频率，他就变频器就 运行多少频率。 这个四万零九什么意思呢？ 我们在这讲一下。 呃，作为做 modelbox 通讯的时候，我们需要一些计算器。呃，零 零代表线圈， 一代表离散离散输入 三维啊 啊？输入计算器 四，诶，保持寄存器， 那我们前面的地址为四，嗯，四就代表，呃，是保持计存器啊，他的范围是，我们先看线圈吧，线圈是零，那就是零零零零到， 哎，不对，零零零一一，然后到零九九九九啊，这是他的范围。 散输入啊，离散输入就是我们相当于我们的开关量，开关量是 p l c 的开关量，输入有二点和三零的 x 点 比。一零零零一，这是他的收地址，他的范围是到一九九九九啊，这是他的范围， 然后输入计算器三零零零一，然后到三九九九九。 保持计算器四零零零一。常说的四万零一，看到这个地址就知道他是个保持计算器 哦。四万九九九万九千九百九。 an， 这，这是他的手递纸啊。前面前面这是他的手递纸。我们这个四万零九是啥意思呢？四万零九，我们要用四万零九 减四百零一， 然后得到的这个就是八号， 因为我们 matebus 计计计从计的首地址为四万零一啊，人家这里已经提设置好了，它的地址是四万零九啊，我们就要用四万零九减去四万零一，我们实际的地址就是八号， 打开我们的档口调试助手 啊，这个端口是我们这个四八五转 usb 的，这个端口波特率、机油较硬，数据率长度都与我们偏啊，这个变频器设置的参数必须要一样， 那我们就可以在这里写霸王，直接控制变频器。 零一，诶，一号站零六为写计算器，写多个计算器， 呃，我们刚才已经算出来了，他这个地址， 由于我们的豹纹，我们的 bus 豹纹都是以十六进的形式，两位两位，那么前面就是零零，然后零八啊，零，这个，这个零八就是代表我们这个计算器的地址实际地址， 然后零零零二，零二就代表控制字，变频器的控制字，呃，就是零二，就是反转啊，零八就是变频器的计算器的实际地址， 然后我们现在是发送一区，点一下发送一区的交易好了，只要发送这条豹纹人民币就可以启动，再写下 停止的报告。零一，一号站零六，写多个寄存器。零零零八，呃，控制自己地址。 零零零零零零零零，就是停止，然后发送二去调音好了，好，现在我们就可以启动变频器了， 等一下发送， 然后被你进行转起来。 我们看这个数据窗口，我们做 modbas， 做通讯网，做发货，发送报文的时候，发送的数据必须必须要得到啊，回复发送出去啊，必须要接收，有接收才说明这个通讯是正常的，点下停止 啊，都是一天。好，那我们再写一下这个频率，零一 零六鞋， 呃，再看一下说明书，我们这个变频器的频率是四万零一十四，那就是说 四零零一四，然后减去四零零零一，那么得到的数就是十三 啊，说明我们变频器的频率频率的控制字为十三。 打开计算器，呃，失禁制的十三转换为十六禁制啊，就是 d， 那我们的频率计算器地址就为零零零 d。 如果说要设置为频率为五十赫兹的话，那么五十赫兹， 这是五十禁制的五千五千转换成十六，禁止幺三八八幺六九，写幺三八八，然后再进行交验， 那我们来进行见证一下。 发送频率啊，我们做通讯，有发送，有接收啊，这，这是正常 通讯，如果发送没有接收的话，那说明你就没有通讯商。然后启动， 那我们这个小电机已经转起来了，等一下停止， 接着我们再修改一下频率， 假如说我们现在设置二十五赫兹，那就是两千五，是定制的，两千五转换成十六，定制九 c 四啊，前面加一个零，就是零九 c 四， 零九 c 四， 然后脚印发送三区脚印再启动一下， 那现在是五十赫兹，我们点一下频率发送好了，二十五赫兹。 咱们在写豹纹的时候，这个空格可以写，可以不写，你不写的话他也是会识别的，我们为了方便观看，我们 在中间都加了空格。假如我们说现在给他改成十赫兹， 就是一千，转换成试镜制三八一，就是零三八一啊，零三一八， 零三一八，再进行交验，然后发算，那我们回复的数也是零三一八。看一下评论 长短一点。 好了，今天的视频就到这里，谢谢大家。

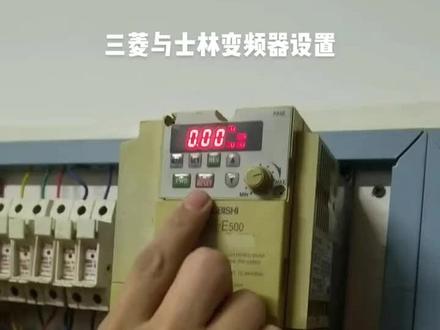

看看，你看啊，这里有一个摸的，看到没有？嗯，摸的压一下，嗯，再压一下这个 pr， 对吧？啊啊，然后上下方，嗯，你要留那个低俗，低俗，你就是 pr 六啊， pr 六呢？你再按呢？ ct， 好，你看是十五黑子，你是要调到十以下的这样调，嗯，假设是十六黑子啊，然后然后按舌头压住不放。好，这个时候就可以了。哦，好，然后呢？嗯，再往上走啊，你要调往上走，然后呢？你看 这个地方要七九七九幺七九到三就可以了。嗯， 有道赛车设置了什么线模式吗？哦，怪不得你那一个开关信号去控制他们哦， cd。 哦，谢谢。嗯，好，按一下，你看是三，是啊，你外边的，外部的，你给你进去买回来的时候他是零。哦，嗯，你看是零的时候啊，那就不一样了， 九十七七十九。好，那你按正常，如果点到零啊 你，你看一下这皮衣服，看到没有？只有一个带面的这个内部模式。哦，明白了，你要外部的，你是单纯继续控制的。对，那你就。 呃，九九投三调到三啊，这个时候压着呼唤啊，他两个灯亮了，相当有外部的。这个打开机，嗯，调完以后按摩的，嗯，回到这个界面就可以了。 哦，然后然后你那个机一样的，这个蚊子呀，低速。哎，你是低速吗？低速就是 pr 六吗？哦， pr 六，然后那个两个东西就可以。频率频率，你刚才不是调到 pr 六吗？ 平安六合的都是一比一个东西是吧？平安留留黑字吗？留五黑字，十黑字都可以吗？哦，然后就可以了，可以了。

大家好，欢迎大家来到老郭收工控，老郭编程有方法。那么今天呢，还是给大家分享 fx 五 u 与三菱变频器的模特 boss idu 通信测试。 那上节课呢，已经给大家讲完了，是呃 qc 和我们的变频器这边呢是如何进行接线， 那么这节课呢，我们要着重给大家讲，就是在通讯的时候呢，我们变频器呢还是需要设置一些参数的，否则我们腰椎变成的是无法与这个变频器呢进行通讯。好，那么我们要设置哪些参数呢？首先我们要设置一二三四五六 七，总共要设置这七个参与数，那么这七个参与数呢啊，分别是我们的一个模式 模式，也就是说我们 p 七十九， p 十九是什么意思呢？就是说我们可以允许外部的通讯模式呢，去控制我们的变频器，我默认测试实力。 那么通讯呢，还有一些账号是吧？我们变频器是有多个变频器的话，肯定账号都不一样的，比如说一号载，二号载，三号载这类推是吧？那 p 幺幺七，我们三点变频器里面的是通讯率， 通讯的一个速率，那么九六设定九六呢，它自动的波折率呢，就是九六零零的，是不是啊？还有一个呢，是我们的一个九加堰的选择，是零还一还是二，是鸡叫燕还是五加燕，对不对？所以呢我们选择了藕叫燕， 还有 p 幺幺二这个参数呢啊，我们是 pu 通信效应时间呢？还是 九九九，也就是没有相应时间？没有，所以要默认我们这边设定是九九九，那么先选择，我们选择是一，那么五十九， p 五十九这个选择一呢就是 modelitu 的一个通讯方式啊， p 三四零呢，也就是说 设定的是一零，代表的是我们可以做一个通讯的进行启动。变频器这边我们设定的是 p 三三四零，这个参数呢，我们设定是幺零，我们把这些参数呢，呃，设定好了之后，我们就可以进行 qc 这边呢来进行编程通信，但是呢我们设定好了这个参数，飘 c 编程要控制这个变频器的话，我们 plc 呢是以发命令的形式，发命令形式呢，发给我们的变频器对不对？那往哪里发呢？比如说， 比如说我们启动这个信号要发给谁谁呢？是不是还有一个是啊，频率信号，比如说启动完了之后呢，我们要让这个变频器呢以三十赫兹运行， 那么这两个数据我们要发给谁？好，我们可以看一下，就是三零变变频器，他的手册当中呢给我们列出来了有计算器的地址，四零零二，四零零三，四零零四，四零零六零七零八等等等等，当然数据呢有很多，我们这群这边呢截取了一部分， 那首先我们要发启动信号，那么启动信号呢，一定是发发在四零零零九这边，四零零九让他启动啊，还有一个是频率信号，那频率信号是发在哪里呢？发在四零零幺零到 中频率的一个说定好，那么我们如何进行发呢？那么上节课呢，其实给大家讲，我们就是啊发数据是吧？发数据 啊，我们先在设定一下，就是我们要怎么进行发，我们应该是说我们是 零一是吧？先再号，再号完了之后呢，我们要告诉他，现在我是 ps， 是读数据还是发数据？如果是发数据的话，那我们就是零六功能码，是吧？零六往哪里进行发？是不是往 哪里进行发？那地址是多少？那么地址呢？是零零九四零零九，那么四零零九呢？我们不能往这个计算机的发，就是三零呢，特别给我们规定了他的地址呢是四零零九，零零零 九，减掉四零零零零一等于八，所以呢我们要往哪里呢？往这个八里面进行八， 八是怎么发？也不能直接发零八，那么要怎么发呢？零零零八是吧？我们的格式呢是零零零八，接下来我们再是发一个很妙数据，往零零零八里面写一个让他启动的一个启动的一个信号， 启动的信号呢是零零，后面呢是有两个 crc cs， 那么具体 csc 是多少呢？我们可以计算一下就可以了，是不是？所以我们在编程的时候呢，我们就要知道把这个数据呢发过去，他呢就会进行 启动啊，估计就会启动，对不对？那么四零零幺零是不是一样的呢？比如说我们四零零幺零是零幺零六， 零零，此时呢是幺零的话，那么就是零九了，是不是？你要发多少频率过去？是不是用十六转化成十六径之后，最后填到这里来，填到这来两个十六进去了，是不是发过去之后呢？最后面还有谁来谁宵夜？那此时呢他就会进行什么东西呢？这个变频器呢，就会进行 启动，并且呢以你想要设定的一个频率呢进行运行，对不对？那么这节课呢，就是我们给大家讲就是电瓶器的一些参数是如何设定的，以及我 我们发数据代码编程之前呢我们要准备的一些工作，好吧？那么这节课呢给大家讲解到这里，谢谢大家。
