插卡取电开关接线方法
先把原件固定好， 别眨眼。开始接线喽，接完线通上电试一下。 有人问我插卡取电开关怎么不接开关的下端呢？那就试一下吧，不知道会不会嘭 这样感觉不行吧， 我要跑了。 看来是真不行，谢谢观看。
粉丝7739获赞3.3万
相关视频

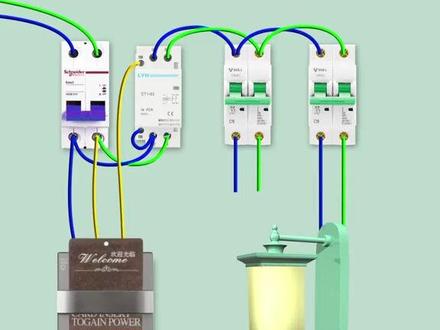

01:03查看AI文稿AI文稿这是一个插卡取电开关，它一般用于宾馆、酒店的房间插卡取电。 下面我们来看一下他的接线方法。火线分别接到插卡取电开关，火线的进线端和轨道式接触器的进线端。 取电开关的火线触线与接触器的线圈 a 二、连接零线先接插卡取电开关的零线端子， 零线在分别接到接触器的进线端和线圈 a 一端，接触器输出端的火线和零线分别接到两个支路漏宝的进线端，第一个漏宝输出到空调热水器， 第二个漏宝输出到普通插座和照明。由于这个线路安装有接触器，因此该线路适用于大功率的电器。 对于线路的总功率不大的情况下，我们可以按上图这种方法进行接线。本期分享到这里，请分享收藏加关注！
1139专业电工技术
00:37查看AI文稿AI文稿插卡取电开关怎么接线？看完你会发现非常简单，首先我们把卡片插上去，这个负载我用的是一个交流接触器，此时交流接触器已经熄合，然后我们拔掉卡片，它有二十秒的延迟，也就是说二十秒以后负载断电。 一起来看一下开关的接线柱，中间的接线柱是火线进线端，这个是零线的接线柱，这种开关指控制火线的通和端，零线的进线和出线是接在一起的，零线出现接交流接触器的线圈 a 二。火线的出现接交流接触器的线圈 a 一。
7444我是大俵哥
00:14查看AI文稿AI文稿首先这有一个总电源断路器，合闸后电流就会到交流接触器，再接到插卡取电开关，用这个开关控制交流接触器线圈吸合，最后电流上来分别各个空开供电。

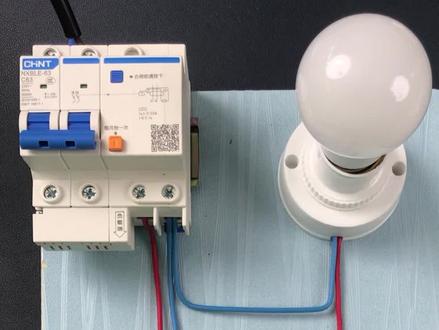

03:16查看AI文稿AI文稿延时三十秒灯就灭了！我们总结一下插卡取电开关，插卡取电开关从他的控制方式分为机械式的和感应式的两种， 机械式的插卡取电开关可以插入任意卡都可以接通电源给房间通电。如果是感应式的开关，那么就必须要插入房卡带芯片的房卡。房卡又分为低频卡和高频卡两种， 从他的接线方式也分为两种，一种是两个接线螺丝的，一种是三个接线螺丝的， 两个接线螺丝的，那么就控制火线，一个是火线进，一个火线出三个接线螺丝的，他需要一个工作零线，就是这个开关本身需要 要接入零线和火线，然后这边是控制线输出火线。如果是房间的功率比较小的话， 可以用两个接线螺丝的，他的内部其实就是一个、两个或者三个微动开关，卡插入的时候这两颗螺丝就接通了，接线方法和我们的普通单开单控开关是一样的。 这个三个机械螺丝的，他也分为机械式和感应式，但是它本身里面有一个四十安的继电器，可以承受比较大的功率， 如果需要控制更大功率的电器，或者是直接控制电器比较容易坏的话，那么我们就给他加 一个交流接触器，用插卡取电开关控制交流接触器，再用交流接触器来控制负载。这种两线式的插卡开关他没有延时功能，插入卡的时候灯就亮，取卡的时候灯就灭了。 这种三线式的插卡取电开关，插入卡的时候灯会亮，取卡的时候他会延时三十秒钟，以后灯才会灭掉。这种三线的开关，控制交流接触器，再控制灯，接线稍微复杂一点 啊，从这个漏电保护器出来，接到交流接触器的一和三零线、火线，然后下面就是到负载二和四到负载，我这边是接的灯泡，然后 控制线这个插卡取电开关本身他需要接入一条零线，一条火线，然后控制线出来，控制线出来这条白色的线就接到交流接触器的线圈 a 二， 交流接触器的线圈 a 一，我们就直接接到零线，这样的话这个电路就可以正常工作了。我们插入卡的时候， 这个开关就给交流接触器供电，交流接触器的一三和下面的二四就接通了，然后负载灯泡就亮了，我们取卡的时候他延时三十秒以后这个灯泡就会灭掉。
622博越电工
01:28查看AI文稿AI文稿接下来是接线演示，收到插卡取电开关后，看一下背面有火线出，火线入零线，三个接线柱从空开接过来的线分别为火线进与零线， 这根是火出我们街道灯或者其他用电设备。首先我们用一字螺丝刀撬开底部凹槽，可以将面板焊功能键翻开。然后我们松开三个接线柱上的螺丝， 接着火线接到火线进，接线柱上就是中间的接线柱，用螺丝刀拧紧。 零线接到零线的接线柱上，再次用螺丝刀拧紧火出接这个用电设施的线，再次用螺 丝刀拧紧。接下来我们将面板安装到底盒上，先用螺丝固定，然后用螺丝刀拧紧， 最后把面板盖上，这样就安装好了。接下来是通电测试，打开总电源，只是灯亮起， 接下来我们用取电卡插入卡槽，通电后灯泡立马亮起，打卡之后延时十五到二十秒后自动断电，灯泡熄灭了，演示结束。
592龙游华东五交化超市
01:43查看AI文稿AI文稿注意看，我手上拿的是一个二百二十伏三线式曲电开关，它所承载的耳钉电流为四十 i 四十安，相当于八点八千瓦的功率。如果超过了八点八千瓦的功率，咱们就要加一个中间继电器来控制的。如果只接一盏灯，咱们就可以不用加继电器，直接用取电开关来控制这盏灯。 决定看看有三个接线端子，分别为零线 l 端、 l、 e。 咱们先接零线 l 端，咱们接开关的火线，进线端、 led， 咱们接火线的出线端，也就是灯的控制线。 最后咱们再把灯的零线接起来，灯的零线揭开开， 这样咱们就把线路接好了。 咱们送电插卡、取电灯泡亮起，拔出卡的时候延时几十秒钟断电。 感谢大家观看！
159电工曾大海
00:45查看AI文稿AI文稿想必大家都住过宾馆，会不会对插卡取电感到好奇呢？今天来讲解插卡取电的接线方法。插卡取电的盒子上有三个接线孔，上面提示火进、零进和火出，这样的话就要从漏电保护器里取出两个零线，一根接登上一根接到盒子里， 然后引出一根红色火线也接到盒子里。现在两根零线和一根火线接好了，再找一根红色火线 从盒子火线处接到灯里，这就是插卡取电的完整接线方法。现在来送电试一下，送电后只是灯会亮，然后插卡，看下插卡后灯会点亮，这就完成了，随后拔出卡会延迟十五秒熄灭。喜欢的朋友可以关注哟！
3537工业帮图书教材达豪电工
00:16
00:56查看AI文稿AI文稿今天分享怎样接这个超大气垫，当时的超大气垫，这个超大气垫前期是买的那种需要零线啊，一个火线输入，火线输出，这个零线就是给超大气垫二十四、二百四十二百二十伏， 从这边针线来接一根零线过去给插卡取件用，之后需要找到总电源的主线零火线，把这根火线把它俩连接起来，之后通过插卡取件之后输出线接到咱这个空开上，这样的话就是说后边这一些，后面这些根全部就会通过插卡取件控制 好了过程就不跟大家分享了，分享直接分享结果，这个这就是并到插卡取件的那个镜像，这是从插卡取件回来的那个主线输出线接到咱这个空盖的上面，这样这根就从这个零线牌取一个零件，前提是必须这个开关要合上插卡取件才能用， 通过查到酒店之后，后面所有的单路全都可以被查到酒店控制，这是安完之后的成品。
230日照王牌水电团队
00:18查看AI文稿AI文稿酒店插卡取电原理，首先这有一个总电源断路器和闸后电流就会到交流接触器，再接到插卡取电开关，用这个开关控制交流接触器线圈吸合，最后电流上来分给各个空开供电。
479工业帮凡旋电工教学
00:15查看AI文稿AI文稿首先这有个总电源断路器，合闸后电流就会到交流接触器，接触器接到插卡取电开关，用这个开关控制交流接触器线圈吸合，最后电流再分给各个空开供电。进入我主页第一个置顶视频，可免费领电工 plc 资料。
834技成自动化
00:19
02:41
