施工准备,平整航田觅食施工场地,对于装备进行放药,买设十字护桩,选定合适位置,挖好泥浆池,做好泥浆池维护,泥浆调至均匀待用。 二、钢护桶埋射钢护桶采用十二毫米厚钢板制作,采用机械开挖埋射护桶,护桶埋射符合规范要求,护桶外侧用黏土填满夯实,严防地表水瞬该处渗入。 三、钻孔根据地质情况,选用旋挖钻机进行成孔,钻孔前先测定互筒标高,计算实际孔深。钻进过程中 采用泥浆护壁,钻孔作业分班连续进行,及时保存样渣,并核对地质情况,填写钻孔施工记录。四、成孔检查清孔, 当钻孔深度达到设计要求时,对孔位、孔径、孔深、倾斜度等进行检查,满足要求后进行清孔。五、钢筋龙制作安装装机钢筋龙在钢筋厂集中制作, 钢筋龙每隔两米沿装深,四周均匀布置四个定位耳环,深入成台部分的装头钢筋采用 pvc 管进行包裹,便于后期进行装头凿除。钢筋龙安装采用汽车 割掉,通过两点起钓法起掉钢筋笼,并逐节下放,下放完成后,在孔口进行定位固定,确保钢筋笼与孔位中心重合, 吊襟长度准确,避免在灌注混凝土过程中发生浮龙现象。生侧管的连接采用螺纹套管连接,确保生侧管的顺直。 六、导管安装,导管内壁光滑圆顺,内径一致,接口严密,使用前进行视拼和水密承压街头抗拉实验。 浇筑混凝土前检查沉渣厚度,沉渣厚度过大时,利用导管进行二次清控。 七、灌注混凝土混凝土采用半核站集中半制罐车运送至现场,控制首批封底混凝土数量,使导管埋入混凝土深度不小于一米, 之后确保混凝土灌注连续进行。导管埋身控制在两米至六米之间, 混凝土的胶柱面按高出装顶设计,高成一米控制,以保证装顶混凝土的质量。混凝土灌注完毕,通过吊车慢速将护桶拔出,重复立。
粉丝7.8万获赞9.7万

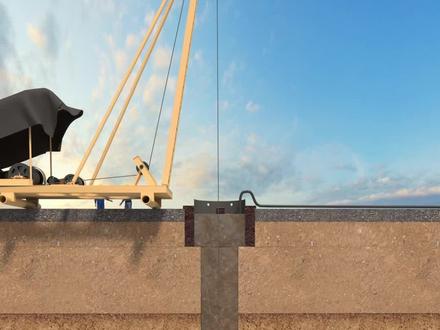

打桩还能用钻头砸?一分钟带你了解冲击钻孔灌注桩施工全过程。唐工地勘报告显示,地下有岩石做冲击钻孔灌注桩可以吗?可以, 下面我来讲一讲施工全过程。首先是平整施工场地,接下来我们开挖泥浆池及相关配套设施,根据控制点使用全站仪精确放出桩位中心点,然后在桩位处开挖一个浅坑,我们再把钢护筒打入,钢护筒高于地面零点三米, 然后把桩机移动至桩位,使钻头中心与桩位中心重合,然后在钢护桶内注入泥浆。钻头一开始用低冲程高度钻孔, 确保形成坚实的孔壁。钻头冲击的高度应该根据不同地质情况来确定。穿过松散土层采用小冲程,防止坍塌和破孔。穿过密室土层采用中冲程,适当提高钻进效率。 穿过岩石层使用中高冲程,利用较大的冲击能量破碎岩石层,钻至设计标高后停止钻进。开始第一次清孔, 持续泵入低密度优质泥浆,置换孔内高密度含渣泥浆时间不少于三十分钟。然后我们开始下放钢筋笼,接着我们下放导管,导管底口距孔底五百毫米,下放钢筋笼和导管后,孔底会再次产生沉淀,通过导管接入泥浆进行二次清孔。 在二次清孔合格以后,接下来准备浇注混凝土,使用大料斗一次性储存手灌混凝土,将导管底端埋入混凝土中至少一米以上。灌注过程中导管埋深是两到六米,严禁将导管提出混凝土灌注面 灌注标高硬比设计桩顶高出零点八到一米,桩身强度达到百分之七十时,进行破桩头,桩身混凝土强度达到设计强度以后,采用低应变反射波法检测桩身完整性,再用静态试验检测单桩竖向承载力。

项目地质概况,回填抛石层、淤泥层、强风化、中风化。 一、场地平整施工前,因平整场地清除杂物,铲除表层软土,觅食回填砖渣等砂石材料,保证装机工作耐压力。二、装备放线场地平整完毕, 再根据控制点设定装备中心点,打人钢筋做标记, 前孔锤、桩机走机锤头及护筒中心距对准钢筋三点一线, 严格控制好垂直度。三、前孔锤成孔,以压缩空气驱动冲击器,实现高频冲击,迫延入岩,效率比传统桩机提高几十倍。 护筒根管钻进与成孔同步进行,减少回填时他孔导致的反攻和二次处理及泥浆流失导致无法有效保护成孔。 千孔垂干作业成孔无尘渣、无泥浆,彻底攻克沙卵石层、抛石层等一塌底层护壁难题, 直至银孔穿过目标底层,避免传统钻机在坚硬石料面前卡钻打滑,确保成孔速度和质量。 四、成孔检查成孔达到设计持力层入中锋化,对孔深、垂直度、沉渣厚度进行检查,确保具备灌注条件要求。 五、下放钢筋笼和导管钢筋笼下放完成, 确保钢筋笼与孔位中心重合,对准护筒下放导管需人工辅助对准钢筋笼中心点逐渐下放,防止护筒对钢筋笼刮层破坏。六、混凝土灌注 首批混凝土应有足够的储备量,导管底部至孔底的距离为三百至五百毫米,关住时尽量持续注灰, 中段时间不超过三十分钟。导管埋入混凝土深度控制在二至六米,小于两米控制提管速度, 混凝土必须连续灌注至设计标高。七、振动锤拔出钢糊桶, 混凝土浇铸完成。拔出钢糊桶,糊桶放入工艺孔,反复循环使用。

打桩还能用钻头砸?一分钟带你了解冲击钻孔灌注桩施工全过程。唐工地勘报告显示,地下有岩石做冲击钻孔灌注桩可以吗?可以,下面我来讲一讲施工全过程。 首先是平整施工场地,接下来我们开挖泥浆池及相关配套设施,根据控制点使用全站仪精确放出桩位中心点,然后在桩位处开挖一个浅坑,我们再把钢护筒打入,钢护筒高于地面零点三米, 然后把桩机移动至桩位,使钻头中心与桩位中心重合,然后在钢护桶内注入泥浆。钻头一开始用低冲程高度钻孔, 确保形成尖直的孔壁。钻头冲击的高度应该根据不同地质情况来确定。穿过松散土层采用小冲程,防止坍塌和破孔。穿过密室土层采用中冲程,适当提高钻进效率。穿过岩石层使用中高冲程,利用较大的冲击能量破碎岩石层,钻至设计标后停止钻进。开始第一次清孔, 持续泵入低密度优质泥浆,置换孔内高密度含渣泥浆时间不少于三十分钟。然后我们开始下放钢筋笼,接着我们下放导管,导管底口距孔底五百毫米,下放钢筋笼和导管后,孔底会再次产生沉淀,通过导管接入泥浆进行二次清孔。再 二次清孔合格以后,接下来准备浇注混凝土,使用大料斗一次性储存手灌混凝土,将导管底端埋入混凝土中至少一米以上。灌注过程中导管埋深是两到六米,严禁将导管提出混凝土灌注面灌注标高硬比设计桩顶高出零点八到一米,桩身强度达到百分之七十时,进行破桩头 桩身混凝土强度达到设计强度以后,采用近在实验检测单桩竖向承载力。


你知道冲孔灌注桩施工的三高两轻一跳打要领吗?掌握这些复杂地层也能轻松应对三高中高比重泥浆护壁 是关键,砸填土、沙卵石层一塌孔,得用高密度、高粘度泥浆,还要定时校核,高钢度设备对中也不容忽视。冲孔架必须三点一线, 垂直度偏差大了得立即停冲。高冲程低频率超时则针对快时回填层,慢冲配合掏渣桶, 防止卡锤斜孔。接下来是两清,第一次清孔到持力层后反复冲换浆至泥浆密度达标,沉渣厚度也得控制。 第二次清孔在下笼导管后立即进行出口,泥浆密度和开盘时间都有严格要求。至于一跳,答案则是群装挤土控制的好方法。装最小或满堂不装时 得按顺序跳打。临近建筑还得设置孔隙、水压力计,关键工序也得数据化,桩径、垂直度、孔深等都得严格控制。掌握这些施工要领,复杂地层也能轻松打造高质量桩基。快来评论区分享你的看法和经验吧!

不懂施工原理,那就多看看施工动画,中间全套三百个施工动画,从操作手法到工艺标准,全方位还原施工场景、施工流程一看就懂,施工前看一遍,次次不返工。

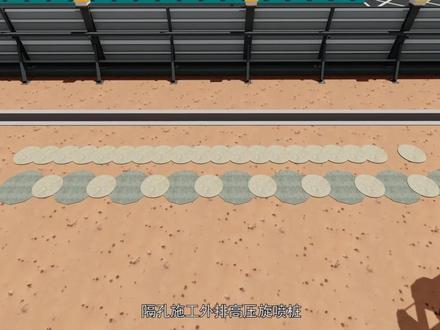

基坑维护桩并施工动化维护结构主要采用钻孔灌注桩加双排高压旋喷桩的支护形式,即内排为钻孔灌注桩加桩间高压旋喷桩咬合止水,外排为高压旋喷桩咬合止水,帷幕 两端采用钻孔灌注桩加中间高压旋喷桩咬合止水。钻孔灌注桩装进为一千二百毫米和一千毫米,旋喷桩装进为八百毫米,内排同内装间距均为一千四百毫米,外排装间距为六百毫米。 钻孔灌注桩采用旋挖钻施工工艺,旋喷桩采用双重管高压旋喷施工工艺,内排钻孔桩采用跳中法隔二挖一、施工,首先每隔两孔依次施作一号桩,待混凝土强度达到二点五兆帕后施作二号及三号桩, 避免扰动临近已施工桩体,在钻孔桩强度达到百分之五十后施工。高压旋喷桩区段内内排桩施工完毕后隔孔施工外排高压旋喷桩。四、旋挖钻孔灌注桩施工 一、场地平整,根据现场实际情况,采取适当的施工方法,平整施工场地,保证基础稳定。施作临时围挡、排节水设施,并合理布置施工机械及泥浆池等。二、测量放样, 依据加密导线点和筋复合无物的各钻孔桩中心坐标放样出桩位的中心,通过桩周四个点采取对位十字相连确定桩基中心。三、埋设护筒, 埋设壁厚为十毫米的钢护筒,护筒长度为三米,护筒中心数值线应与桩中心线重合,平面允许误差为二十毫米,护筒顶部高出原地面三十厘米。 四、钻孔钻机钻杆和装进中心应在一条竖直线上,保证垂直度在二百分之一以内, 钻头平面偏位在两厘米以内。钻孔时,先在钢护筒内注入泥浆,开始慢速钻进,钻进深度超过护筒下两米厚,可按正常速度钻进。钻进过程中应保证泥浆面始终不低于护筒底部五百毫米以上。 五、成孔检查和清孔钻至设计深度后,应进行孔深、孔径、垂直度、沉降浓度、沉渣深度等测试,检查符合要求后立即清理孔底,清孔后的泥浆密度应小于一点一五,孔底沉渣厚度不超过一百毫米。 六、钢筋笼加工钢筋骨架在钢筋加工厂集中加工,分节制作,利用平板运输车运至现场连接安装现场钢筋骨架应放置于平整干燥的场地,上,下垫方木与地面脱离,并立好标志牌。 七、钢筋笼吊装先将首节钢筋笼吊起,放入孔内加强箍,吊环下方插入型钢端,于井口平台上吊装,接长节钢筋笼,上下节主筋采用套筒连接,依次逐节下放 接长钢筋骨架装顶主筋毛入灌梁的部分应安装 pvc 管,钢筋笼中心偏位不超过五十毫米。 八、水下混凝土灌注灌注混凝土前应进行二次清孔,混凝土采用钢导管灌注,导管内径已为二百至三百五十毫米,导管口距桩底高度应为三百至五百毫米。 首批灌注混凝土的数量应能满足导管首次埋置深度不小于零点八米的需要。在灌注过程中,导管的埋置深度已控制在二至六米。五、双重管高压旋喷桩施工一、测量放样, 用木桩定出桩位,撒白石灰做出明显标识。二、钻机定位,钻机就位后,将旋喷桩机钻杆对准孔位,中心平面偏差不大于五十毫米,垂直度偏差不大于百分之零点五。三、钻孔插管 钻机施工前,应先在地面进行低压涉水试喷,确认设备运转正常后开始引孔钻进。钻进时,为防止泥沙堵塞喷嘴,要边高压注水边钻进。 四、全喷提升喷嘴下沉到设计标高后停止钻进,接通水泥压浆设备坐底喷浆十秒后,开始边喷浆边旋转提升 钻杆旋转和提升应连续进行,不得中断旋喷提升速度十至二十厘米每分钟,钻孔提升钻速十五至二十转每分钟。 至距桩顶一米时,适当放慢旋转速度和提升速度。五、重复悬喷下沉提升悬喷提升至设计桩顶标高时,在不改变悬喷技术参数的条件下,复喷至设计桩底标高,再复喷至设计桩顶标高,随后停止悬喷。 六、钻机移位提升钻头出孔口,清洗注浆泵及输送管道,移动桩机至下一装备。

灌注桩施工最让人头疼的不是塌孔,而是混凝土超灌。超灌的部分得人工凿掉,混凝土就这么白白浪费了,而且好几吨重的超高桩体,在凿除的时候还可能有倾倒的风险,之前南京、珠海就发生过这种事故。 其实超灌问题的根源在于,传统施工看不见、测不准,孔里全是泥浆,工人根本看不到混凝土面的真实位置, 用测神测量又容易受干扰,根本没法准确把握停胶的时机。万物优是全国首款专门为灌注桩施工打造的超灌管理物联云平台, 它有近二十项中外专利和著作权,能高效解决这些难题。它的核心优势在于传感器会跟着钢筋笼下到孔里,能分辨出泥浆、浮浆和纯混凝土, 实时监测混凝土面的高度。数据通过互联网传到终端后,系统会根据装镜和设计标高自动计算出停浇时间。快到标高的时候会亮黄灯提醒,正好到位置就亮绿灯提示停止, 施工人员按照提示操作,就能精准控制浇灌节奏,既不浪费混凝土,也不会出现超灌的情况。
