tpc 1071gt触摸屏使用方法
粉丝1121获赞1.8万
相关视频
02:07查看AI文稿AI文稿最近呢有些朋友使用这个新款昆仑存在触摸屏，用 usb 通用线啊，说我给触摸屏下程序怎么下载不进去呢？ 然后呢今天呢就给大家讲解一下这个怎么去下载，我们现在用的这个屏幕就是新款的屏，什么是新款的呢？就是利用 mcgs pro 编程软件的这个屏，其实呢大家使用这个 usb 通讯线出现通讯不上的这个原因， 基本上啊都是你这个主口和从口模式没有选，因为这个新款屏幕你采用这个 uib 通讯，因为这里大家看一下， uib 不有两个口吗？一个是插优盘的，一个是插这种 uib 通讯线的， 这两个呢，我们在触摸屏的硬件上你就得选择主口和从口，如果说用这个优盘，你得选择主口模式，用这样的这个方口的线，你得选择这个从口模式。然后呢像 下面就具体的去给大家介绍一下这个操作步骤。首先呢我们将这个 usb 通讯线插好，这里大家一定要注意啊，你要给他插紧，有的朋友插的比较浅啊，没有插到位会导致虚接，也会出现通讯不上的， 另一端插到电脑上，接下来将触摸屏的电源线接好， 下面的这一步比较重要，设置触摸屏的主口和松口模式，将触摸屏送上电源。然后呢我们进到参数设置界面，点击触摸屏的空白处， 点击系统参照设置，点击 usb， 选择从口模式，点击确定。然后呢 我们在触摸屏的主题画面当中，点击下载运行，选择连击，选择 usb 通讯，点击通讯测试，现在通讯测试正常。然后呢我们就可以将做好的程序下载到触摸屏当中了， 以上就是关于今天的内容给大家做的一个讲解，想学习更多实用知识的朋友大家记得点赞和关注，每天更新实用的视频，感谢大家支持！
926自动化小张

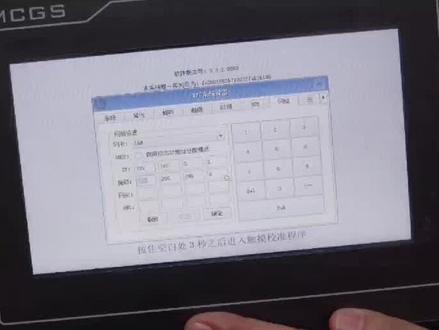

02:07查看AI文稿AI文稿接下来我们讲一下这个触摸屏的这个密码，好吧，这个 ip 地址不是会改了吗？来找一下密码啊，密码在这个位置看，点一下这个箭头就出来了啊，在这藏着呢，你往后点，还有是不是还有个物联网，对不对？点到头了啊，我们点密码。 好，现在如果这个地方不让输入啊，我点旧密码对吧？如果他不让输入就证明他没有密码，那我现在给他设个密码啊， 这个设密码一般要求都是跟你设手机密码一样啊，什么字母啊，数字啊，混合等等啊，那我我设的复杂了，我也记不住啊，我就写一二三，一二三，对吧，然后这在 确认一遍，一二三好点，确定好，修改密码成功，这就可以了啊，接下来我们把它断电 重启。好，我断一下电啊，再看看这个密码生效了没有啊， 再重启，然后还点这个边啊，好，然后点系统参数。哎，你看现在是不是有密码了，你得往里输密码对不对？不输密码他不让你进啊，那我现在比如说输一二三 对不对？是不是就进去了？那你说我现在已经会设密码了，我想把密码修改过来取消，应该怎么办？ 还是点这啊？点密码，你看这不是有旧密码吗？对不对？你如果想改就跟改手机密码一样啊，改，修改一二三，然后这再写新密码是不是就可以了？如果你不想改，我想把它删掉啊，把它删掉就是输完旧密码以后， 应该是直接点确定就可以了，就相当于把你的密码删掉了啊，就是输入旧密码以后不要再输新密码了啊，直接点确定好，这就没有密码了，我们再来看看这个密码还有没有啊？能看的话必须再断电重启啊。 好，再来重启来，是不是？这次是不是直接就进来了？已经没有了啊？没有密码了。
408郑鼎PLC侯俊霞编程培训

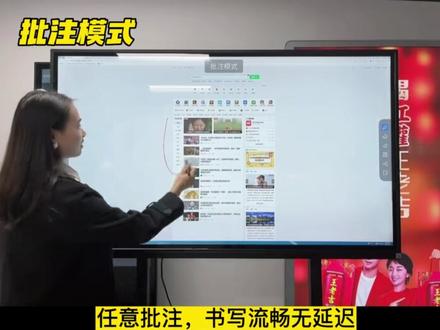

04:02查看AI文稿AI文稿在收到产品后，里面有一个配件包，包含产品说明书、天线触摸笔以及电源线。取出里面的几根天线，然后装到机器后面的天线接口 主页上，点击更多应用，点击设置，选择网络，选择无线网络，刷新一下，选择需要连接的网络，输入 wifi 密码，连接成功 见。 然后首先我们输入一个百度的文字， 然后 然后我们回到主页面，点击到更多应用，然后他下载之后就会出现在 接下来下载 微信 app， 点击更多应用，打开应用宝，点击搜索栏，输入微信，点击立即下载 安装完成， 点击悬浮菜单，看到 windows 图标，点击即可切换系统，点击主页图标，一键切回安卓系统，点击网络图标，选择 wifi， 输入密码即可。 虚拟键盘隐藏在屏幕左上方位置，点击可弹出使用， 点击关闭隐藏键盘两侧菜单功能， 点击端口可选择 windows 切换系统或切换其他有线设备。任意批注，书写流畅无延迟。 橡皮擦擦除可调节画笔颜色和粗细，一键生成二维码，扫描分享会议内容。 三根手指放在屏幕上，悬浮菜单就会过来。
01:00

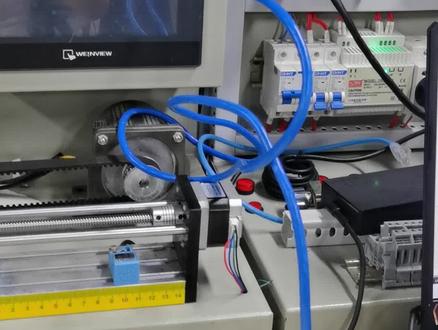

01:26查看AI文稿AI文稿如何在触摸屏的多个画面之间来回切换？我们新增一个十二号窗口窗口名称，然后这个十二号窗口是手动的，一些操作都在这个十二号窗口，那么我们就把它窗口名称改成手动画面确定。 那现在我要实现的功能是在十号窗口和十二号窗口之间来回切换，那我们可以在十号窗口上面新增一个功能键，切换基本窗口，切换到十二号窗口，在标签里面我们使用文字标签 设置好这个文字的尺寸，字体内容，只要切换到十二号窗口手动画面，然后确定把这个功能键 放下来，那么在十二号窗口，我要返回到十号窗口，那么我们可以再增加一个功能键，返回到十号窗口标签里面，我们使用文字标签 切换到十号窗口，比如十号窗口是主画面，那就写上主画面几个字吧，看下来，那么下面我们来模拟一下，看一下这个效果吧。 现在是在十号窗口，你按一下这个功能键，它就可以切换到十二号窗口，然后你要再返回十号窗口，你再按一下这个功能键，就可以返回来了。
03:34查看AI文稿AI文稿我们今天呢来给大家讲一下这个画面切换，比如说我们现在做了一个工厂的项目，是吧？他可能有十几张 十几个画面，我们现在讲的课都是在一个画面里讲的，对吧？我们今天给大家讲个，比如说最少讲三个吧，是不是三个其实跟三十个是一样道理啊？那我们给大家讲三个，这三个画面可以来回切换，比如我想进到哪个画面里，一一点那个按钮就进去了啊，如果想返回到第二页，或者想返回到首页都可以。 好，那我们今天来给大家讲这个功能啊。好，我们切换一下画面来，我们打开触摸屏。呃，今天讲这个功能其实跟 prc 已经没有啥关系了啊，所以说我们连不连 prc 都可以直接仿真就行了啊。 嗯，那也就是说，你看你直接新建一个，选择一个七零三幺 k i， 然后进行一下简单的设备组态，反正我们也不用往 prc 里连接程序啊，那我们就简单一点，就直接 好，连 ip 地址都不用设啊，哪都不用管，就这就可以了啊。然后我们打开用户窗口， 你说这个我们到现在讲的都是只有一个窗口零，是不是我们在新建，新建啊？弄了三个对不对？窗口零，窗口一，窗口二，这些名字都是可以改的啊，我们可以给他改一下， 你会发现这个绿色，别的都是黄色，对不对？是因为你看啊，我点一下右键，这里有个属性。嗯，我们这个应该是启动窗口啊，我看启动窗口在哪显示 啊？你看他默认的设置为启动窗口，默认的是启动窗口啊，也就是一打开它自动显示的就是窗口零， 如果你就是，你如果不在这上面加上这个切换这个按钮的话啊，他永远都在窗口零，你想看到后面那两个，比如想看到这两个是看不到的啊，所以说我们今天就给大家那个做一个这三个随意切换，比如我把第一个起个名字， 你看他叫窗口零，是吧？我们就写一个欢迎欢迎界面，随便写的啊？随便写的名字好，比如说这个也改个名字， 改一个 red 操作界面。好， 这个改个报警吧，就是将来这里边可能显示的一些报警，是不是？虽然我们现在还没有学报警，这个不影响我们网上写字啊，就是代表这个界面是，比如说我写一个，写一行字啊，写个标签，对吧？我写一个， 嗯，在这里写一个正顶欢迎你，然后把字体改档， ok， 但是这些边框啊，字体颜色这个都可以改啊，你根据你自己的喜好都可以改，我们就不改了啊，这些慢慢大家去调吧，你看这填充颜色，这都可以改，有人也喜欢这个颜色，是不是？这都可以改啊？随便改， 包括这个边框啊，不想要的话也可以。边线是不是没有边线，这都可以啊？嗯，这些大家当成一个，这个像 word 操作一样啊，慢慢去练就行了，这些没有什么可讲的。
551郑鼎PLC侯俊霞编程培训

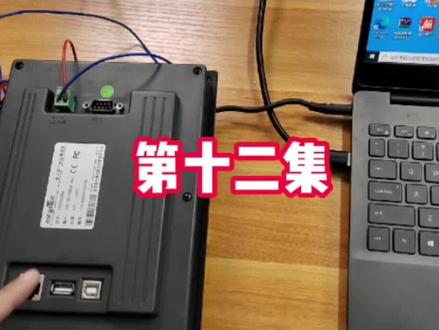

04:44查看AI文稿AI文稿大家看一下啊，我们这个触摸屏现在已经通电了啊，首先我对他插一下线啊网口，然后找不着网线插上去，另外一头要插到电脑上，但是我的电脑没有网口啊，那就买一个这样转接头啊，网口转 usb 的啊，然后把它插上去 插到电脑的 usb 口上，好线就插好了啊，那我们接下来开始对着电脑啊，给大家操作软件来，我们对着电脑啊，我这个电脑上呢装的两款触摸屏软件啊，一个是紫色的，这个是老软件 呃，这个是蓝色啊，然后这个紫色是新软件。我们现在这个触摸屏七零二二一 x 啊，是用的这款软件啊，用的新软件，然后打开， 打开以后先点啊这个地方啊左上角的文件， 然后点新建工程，点开，然后在这个工程设置里边选择你要连接的触摸屏的型号啊，你看有这么多啊，这么多型号， 你买的哪一个你就连哪一个，如果你说在这边都找完了没找着，那就去换那个老软件啊，然后我这个是七零二一 x 啊，点他，然后点确定 好，选好了啊，选好以后会自动蹦出来这个界面，然后点哪呢？然后点用，呃，要看啊，点设备窗口啊，先点设备窗口，设备就是把你的硬件先添上去啊，双击设备窗口， 双击完以后在这里有一大片空白啊，这里边让你干什么呢？这个步骤严格来讲叫阻态啊，就是点这个啊，点这个，你看这里边有个工具箱啊， 这个是工具箱，它上面有个斧头，有个扳手啊，就是我们搞工控人的啊，经常用这些东西，对不对？点这个啊，点开以后先双击通用 tcpip 副设备啊，双击他就过去了啊，双击一下就过去了，然后再去双击西门子 smart 两百双击， 然后问你是否使用什么什么一大堆啊，点试好，点好以后，然后再点第一个啊，双击点第一个，在这里边去修改 ip 地址啊， 在这个地方啊，本地就是触摸屏，刚才我们让大家看了啊，触摸屏是幺九二幺六八零点五，所以说你这个地方就改成零后边啊，幺九零去掉，改成五啊，幺九二幺六八零点五，改好了啊， 然后去改一下远程。那你说我现在还没连 p r c 呢，我也不知道 p r c 是几对吧。那我就先告诉你啊，我的 p r c 是零点一，所以说你就改成零点一，这就是 p r c 的啊， 这是平的，这是 plc 的，都改好了啊，都改好以后点一下，确认点一下，确认好，这个时候啊，确认完以后，这个时候你就应该下载试一下了啊，先不着急去做什么动画啊，先下载试一下，点这个箭头啊，下载下载运行点一下， 好，问你是否保存呢？那肯定得保存呢，咱做了半天不保存，你一点否就啥都没了啊。点试好，在这里啊，有一个非常关键的步骤啊，点连击，点连击，连击就是连接到实际的触摸屏啊，点连击，然后去点谁啊？ 然后去在这个目标机名这个位置修改 ip 地址，改成实际出货屏的幺九二幺六八零，后面是五啊，改成五。很多同学啊，很多很多很多很多都在这没有改 啊，我跟你老师跟你一模一样啊，为什么连不上啊？这个一模一样，我跟你说我这听烦了，这个词凡是说一模一样的也连不上的都是不一样啊，点这啊，然后点一下工程下载， 哦，一样输密码。咱刚才不是设个密码吗？是不是还记不记得我设的密码一二三对不对？一二三，就我这智商啊，只能记住一二三啊，那我们点确认。哎，你看什么时候看到刷刷刷啊，就这种感觉。那是感觉心情太好了啊，连上了呀，你看下载成功了呀， 林哥，错误，林哥警告，林哥提示，一点问题都没有。当你把这个流程完成的时候，哎，你就感觉，哎呀，我现在拥有全世界了啊，我现在已经会触摸屏了是不是？不是啊，你只是刚刚连上而已，万里长征一小步对不对？那么接下来我们要学的啊，怎么在触摸屏上啊，给他整出来一个， 哎，能控制 plc 呢，对不对？现在只是连上而已啊，还，还很遥远。好，那我们下一个视频啊，给大家说怎么在这里边去画个什么东西让他连上 plc 呢？好，请大家继续关注我们的下一个视频，关注，我只讲你能听懂的 plc 知识。
9138郑鼎PLC侯俊霞编程培训
08:23

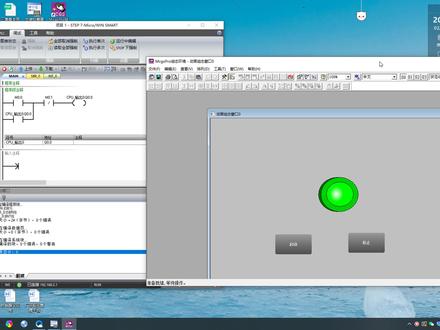

09:23查看AI文稿AI文稿呃，在 m c g s pro 中，我们点工具模拟运行，然后 好看一下啊，我现在把两百 s 码的 p l c 打开啊，按下停止，哎，这 q 零点零停了， 按下启动，这 q 零点零启动了啊，这个视频与大家分享一下这样的话是怎么做的？就是说那我通过这个触摸屏，触摸屏上这这里有个启动，我按下触摸屏的启动，然后这个 plc 里边的 m 零点零得电， 按一下触摸屏的停止，然后 plc 里边的 m 零点一得电，然后这个灯对应的是 q 零点零，我看一下停止，好， q 零点零没电的时候是这样，启动 是这样。好，这样的话怎么做？我带了大家从头到尾做一遍，我先把两个软件退出去， 那么西门子两百 smart p l c 是用的这一款软件，我们双击打开，然后呢？那个昆仑通带触摸屏是用的这个 m c g s pro 主材软件，首先我们新建一个，就说在这个主材软件中新建一个文件， 新建一个文件的话这里哈，我就说我在这里用的是电脑模拟触摸屏，所以说我这个触摸屏的型号无所谓啊，我们在实际的过程中的话，需要就说这个黑芝麻的配置要有实际的触摸屏一致，并且需要把画面 然后下载到充分屏上，然后充分屏再与 plc 通信。那么我现在的状态就是说电脑插着网线，直接插到西门子连麦 sma 的 plc 的网口上了，那么我们随便选一个啊，就 个例子，比如说这个，我选这个吧， t p c 幺零七幺 g 二这一款触摸屏，他后边有一个幺零二四乘以一个六百，他的这个意思就是说代表他的分辨率是一千零二十四，乘以一个六百，表示他的水平方向是一千零 二十四像素，那么垂直方向为六百像素，怎么理解呢？就说可以这么理解，就说如果那个一个触摸屏，他的屏幕大小是相同的，那么他这个分辨率越高，那么他的显示的画面就可以说是越细细致。那么看下这个 tpc 幺零七幺 g 二，看一下啊， 这是我我在网上找了一个它的图片背后的一个截图啊，可以看到 t p c 幺零七幺 g r， 它这里这个是个电源接口，那么这个兼容 i s 三二和 i 四八五的几个接口，这个的话就是一台网口。好，我们选择这一款，就说我们 点击确定，确定了之后这里会出现主控窗口、设备窗口、应用窗口、实时数据库运行策略。在这个视频中我们主要用的是这个设备窗口和应用窗口，设备窗口就是说，嗯，我需要用到哪些设备？就是在这个设备窗口里边，我们点击设备组拆， 如果说这里有个设备工具箱，如果没有这个设备工具箱的话，我们点击这里就说这个，这里就是取消设备工具箱，我们点点一下出现设备工具箱， 那那么它里边包括副设备，还有个紫设备。紫设备啊，你比如说这个通用窗口，副设备 他一般是用的是一个串口通信，你看我现在如果说用这个这个 smart 两百，用的那个以上网通信，你看 他会提示紫设备和副设备不是一个类型。那么我用的 s 七杠两百 ppr 的窗口，你看是否添加，可以添加，我们点击试，这样的话就可以了啊，那么这个视频我演示的是两百 smart， 那么所以我这里需要一台网充线， 一台网络，微信的话就是这个通用 tcprp 副设备，然后我们选择这个西门子 smart 两百是否使用，我们点击试。好，这样的话设备已经完成了，设备完成了之后，我们双击打开这个，双击这个，打开这个之后， 他这里有一个本地 ip 地址和远程 ip 地址，本地 ip 地址就是我们电脑的 ip 地址，怎么看电脑的 ip 地址呢？我们点击右下角的网络，我们找到网络和应存在的设置，找到这个已太网，然后更改视频选项，主要就是找着更改视频选项，不同的电脑可能不一样，主要就是找这个更改视频选 我们看哪一个正在连接，我现在是这个仪态网。好双击双击之后属性，然后找到隐藏在的协议版本。四，可以看到我现在的电脑拉 pd 是幺九二点幺六八点二点幺五，把他的地址改成幺九二点幺六八点二点幺五。呃，这个的目的就是说呃，让这个 呃，但是的话默认的话就说官方呃，比较比较赞同的说法，就是说是改改这个本机 ip 地址，但是我刚才没改这个 ip 地址，也能也能测试成功，最好就说我们就统一一些，就是把这个地址改成和电脑电脑 ip 地址一样，就是说利用电脑来模拟触控屏， 然后这个远程 ip 地址就是 plc 的 ip 地址。看一下，我们现在连接一下，我们打开这个 plc 的软件，我们点击这里连接查找 cpu， 好，找到了它确定，我们就说写一个 m 零点零， m 零零一， q 零点零，然后这里也是一个 q 零点零， 好，好，我们现在连接它的 ip 地址是幺九二点幺六八点二点一，好， 检查 b 地址是这些，我们补改好，确定，我把它下载到 p l c 里边，下载好的是我们点击这个状态，好好来看一下啊，接着来怎么 做呢？我们点击在这个就说设备，设备窗口连接完之后，我们点击查看工作台，我们找到这个用户窗口，用户窗口就是说这个就是说开始见画面了，我们就是说动画组态，动画组态的话，你看这里没有这个工具箱，我们点击这里这个工具箱 好，他会出现一个画，就相当于一个画画的工具箱。嗯，那么据说一个启动，一个停止，我们需要两个标准按钮，勾键就在这里，标准按钮我们直接先来一个，来一个的话另一个直接复制，行了我们双击打开，嗯，比如说我启动， 然后这里就说文本颜色呀，边线呀，什么动画呀，这可以根据自己的爱好来设置，我这里就不设置了。然后一个是按下和抬起，那么操作属性，操作属性的话我给大家这里分享的就是说 这个数据对象只操作，大家说可以说比如说抬起的时候，抬起的时候，那我们比如说清零，就说清零，这里后边选择就是 m 零点零，意思就是说我这个按钮抬起来的时候把 m 零点零给断开，按下去的时候 质疑 m 零零零，那么这是一种方法，另一种方法的话我不行把它去了，我可以就说在这里设置一个，就说按一松零，就说按按下去，他是一这开就松零，但是要注意一点，就是我们使用这个按一松零的时候，你看这个按一下功能就没有了，按一松零我们选择他根据采集信息生成 确定好这里采集采从哪里采集呢？采集的是两百四码的啊，那么这里有个通道类型二二输入继电器，还有 qm 等等。嗯，那我们选择 mm 内部继电器，然后这里通道地址零， 这里写零，就是 m 零点零，这里如果选择一，那么就是 m 一点零，这里如果选择三，就是 m 一点三，就是这么理解，那么选择需要一个是 m 零点零， 点击确定 好，我们点击确定，那么直接复制粘贴，点击右键拷贝，点击粘贴粘贴一下，这个我改成停止， 停止的话它的一个操作属性应该是 m 零零一， m 零点一通道的第一位，点击确定好，点击确定好，我们再做一个灯，灯在哪呢？灯就 就是这个插入元件就可以了。插入元件我们一般说公共公共图库里面有一个指示灯，指示灯，比如说这个指示灯，然后点击确定，把这个指示灯拖过来，双击打开，然后在这个变量列表这里，它里有一个表达式，表达式我们选择开关亮 开关量，我们点击这个采集信息生成，然后选择这一个 q 输出继电器 q 零点零，好，点击确定， 点击确定好，我们再看一下效果来查啊，在工具工具模拟运行，看一下是否保存链接式，然后我们通讯测试，然后工程下载，工程下载他有错误就会报警。好，然后我们启动运行。 嗯，好，启动运行了之后，启动运行之后 我看一下啊，现在就说，我按一下这个显示屏上的这一个启动，好，可以看到 m 零零零得电 q 零零零输出，按一下停止，好，启动停止。
432自动化小白成长记

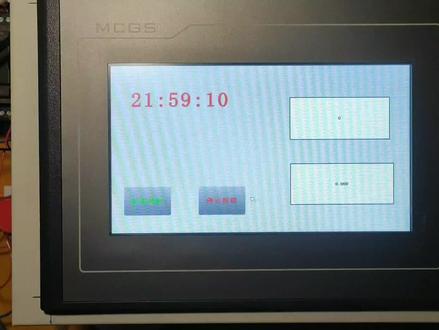

04:47查看AI文稿AI文稿朋友们大家好，我是电工坚果，在上个视频中，我用这个触摸屏把我们当前的时间给显示出来，朋友们可以看一下，现在是二十一点五十九分二十三秒， 那么对于这个触摸屏，它不仅仅可以显示当前的时间，还可以显示我们这个当前的星期，你比如今天是二零二二年的五月一号，是个礼拜天， 那么这个时候呢，我们就可以用这个触摸屏来显示当前的星期，下面呢我就把这个过程给朋友们分享一下。 要想用触摸屏显示当前的星期数，我们离不开这个足台，首先呢我们要打开一下足台软件， 打开素材软件之后，我们可以看一下上色我们使用的这个窗口窗口铃，然后进行双击， 我们可以看一下进入这个素材界面之后，我们可以在这空白处添加一个星期。首先我们看一下右边有一个工具条，我们可以看这个地方，这边是个 a， 我们点击一下，点击完之后搁这个地方再拉一下， 然后呢鼠标在这个地方进行双击，双击之后就进入一个界面， 我们看一下在这个地方，在这个地方呢我们看一下最右侧一个输入输出链接，下面第一 个就是显示输出，我们给它勾选一下，把这个显示输出勾选完之后，它上面有一个显示输出，我们看见这个位置，我们进行点一下， 点完之后朋友们可以看一下这个地方有一个表达师，这个表达师呢下面有一个问号，我们可以点击一下， 点击完之后右边朋友们可以看一下，这都是福点数和这个字串符。首先呢我们看一下这个星期， 这个星期他的英文就是微科，我们可以看一下这个地方，微科我们进行点击一下， 点击完之后啊我们就按一下确认， 电信网确认了， 我们可以看一下在这个地方，在这个地方呢有一个输出类型，有一个开关量，数值量和一个字符串输出，我们这个时候呢要点击数值量输出，点击一下，点击完成之后呢我们再确认一下， 朋友们看一下这个地方，就是我们要显示的这个星期数，因为这个字体呢比较小，这个时候呢我们把字体这个更改一下，这样显示的大一些，还是双击， 双击完之后我们点一下这个竖行设置，想要竖行设置呢，我们再点一下右边这个地方， 朋友们可以看一下这就是字体，这个字体的我们可以看右边的这个大小有小五 五号，小事四号，这个时候呢我们选一个最大号叫除号，然后进行确定， 然后呢再把下面点击确定，这个时候呢我们就把这个软件这个主胎下载到这个数据群中，点击上面的工具， 我们可以看一下这两个工具，点击一下，点击完成后一个下载工程，然后点击试， 在这个下载配置中有一个工程下载，朋友们可以看一下这个地方，我们点击一下工程，下载 速度特别快，马上就可以下载完成。当把这个足台下载到这个数量一分钟，我们 大家看一下触摸屏是怎么显示的，在这个界面中有一个参数设置和一个进入运行环境，我们这个时候呢点击一下进入运行环境， 朋友们可以看一下，这个星期已经被下载到这个充分当中，今天是五一劳动节，是个礼拜日，所以呢这个位置显示的就是个七，这个七就代表是礼拜天。 好了，朋友们关于用这个触摸屏来显示当前的信息数，他的基本过程就是这样，感谢朋友们的收看，咱们下次再见。
123电工坚果
