怎么更改曲面的uv方向
粉丝2.9万获赞13.3万
相关视频
01:56查看AI文稿AI文稿右击抽取中心线的方法很简单，但是你知道最容易在哪些地方出错吗？今天从两个技术层面上解决这个面的问题，这里有两条不规则的艺术样条线， 那要抽取他俩中心线的话，最常见的方法就是把他俩的连接面做出来，然后再用等参数曲线来抽取他俩的中心线。那么问题来了，这中间的这个面要怎么做？ 像我们做两段直线中间的连接面的话，最常见的是使用通过曲线组或者是直纹，但是使用这两个命令做出来的这个面，他来抽取中心线的话是有问题的， 这里可以看到这个中心线是根斜线，那明显中心线抽取的就不对，那这是什么原因呢？这里我们用 x 型命令来检查一下曲线组做的这个曲面 uv 方向，这 你可以看到他 uv 线组成的框架是个歪的，那么他抽取中心线的话是按照这个框架边来的，那么他也会是一根倾斜的直线，那么这个面的问题怎么解决？这里有两种方法， 第一种是使用我们一个不常见的艺术曲面命令，他直接生成的面 uv 方向和直文不一样，这里我们继续用 x 型命令来看一下，这里可以看到 uv 方向都是按照线的趋势来的，那这样我们抽取中心线的话就不会出错了。 那艺术曲面这个命令实在想不起来怎么办？那还有一个方法，那就是修改我们的这个建模首选项，在里面找到这个自由曲面，将这个构造结果由默认的刨改为 b 曲面，这样修改过后，不管我们是用通过曲线组还是用直纹来做这个中间的连接 面？他生成的曲面也是和艺术曲面一样，他的 uv 方向也变得很正常了。那这样我们再用等参数曲线来抽取中心线的话，这样抽取到的中心线就没有错误了。最后由艺术曲面还是修改默认设置，你更倾向于哪一种呢？
719UG长沙吾思设计教学
00:42查看AI文稿AI文稿哎，你看这个道路，他始终都是上下跑，他就没有办法沿着这个边际的方向跑吗？有个同学呢，为此感觉到非常的困惑，遇到这种问题呢，你可能压根就不知道流线二字的含义了，看怎么解决，先把这个面子先提取出来， 现在呢，你会看见他的流线方向是这个样子的。那你通过流线的话，你怎么样才能够让他沿着这个方向跑呢？去改变他的流线方向就可以了。在曲面当中呢，有一个命令叫回流，直接去点击这个曲面， 然后去调整他的流线方向就可以了，你想让他道路怎么跑，你就把流线怎么调。那现在是不是如你所愿了呢？
1131李奥数控编程

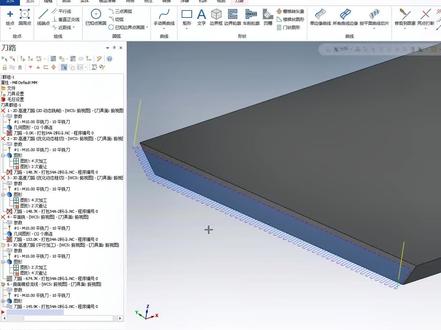

01:47
00:28查看AI文稿AI文稿师傅，你非要用油线加工这个区域， uv 方向都不一致，怎么去加工呀？先提取边界，再创建曲面，这样不就保证 uv 方向了？这也不行啊，曲面和实体都没有完全重合，会过切的。这样才不简单呢。第一步，提取加工面第二步， 提取加工面边界并创建辅助面。第三步，使用溢出 uv 选择做好的辅助面。第四步，选择要优化的曲面，并将投影方式改为靶向即可。这样不就可以了。
1260大课堂科技-数控编程培训
01:21查看AI文稿AI文稿这就是力量，在实际编程工作中，经常会遇到片体的优规方向不一样，这期视频看完，让你学会一键更改优惠线。大家好，我是车外教育的小月， 片体 u v 方向不一样，这个问题碰到一次被困扰一次，其实呢有一个非常简单的功能，可以把我们的 u v 方向一线给它改变，我们呢找到这个菜单，选择编辑，在编辑里面呢，在底下啊，这个位置呢，有一个曲面， 曲面里面有一个 x 形，我们点击它就会打开 x 形的对话框，有一点要注意的就是，嗯，这个 x 形只能够在建模模块里面找到啊， 不能够在加工模块里面找到的，这个东西怎么来使用呢？首先要选择一个对象，根据他的指示 选择对象，然后呢下面有一个适合边界，我们要选择这个适合边界，为什么呢？是因为我们的 uv 方向要跟着他这个边界来走啊，那现在的话可以看到啊，预览出来的效果呢，就是跟着他的边界走的啊， 然后出现了这样的一个九宫格，点击确定，那么这一个片体的微微方向我们就改好了，是不是非常的简单呢？那今天分享就到这里，记得给小月点个赞哦！
615UG编程春晖小月

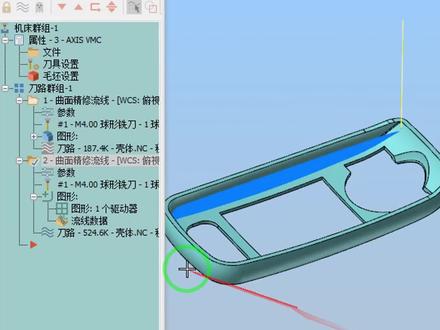

02:14查看AI文稿AI文稿二十年 masterkim 老师傅留一手不教你的招，今天我教你，这个道路是你没有优化过的流线道路，哈哈哈哈，他有很多的跳岛，他不是个连续的道路，非常的杂乱， 这个刀路是老师傅优化过的道路顺畅。首先我们收取出这个面，我们先查看这个曲面的 uv 线， 可以看到这个曲面的 uv 线，他是不连续一段一段，不是我们想要的流线。第一步要更改他的流线， 先抽取出这个曲面的轮廓线，外轮廓线，点 击所有曲面边缘，选择这个曲面，确定得到他的两条外轮廓线，点击回流 uv， 我们更改他的 uv 线， 选择修改，选择边界曲线，选择这个曲面，延后弹出线框串联，选择这个曲面的两条外轮廓线， 这是他的第一条的外轮廓线，然后再选择第二条外轮廓线， 确定，这时他的微信就改好了， 把这个之前的道路把它删除，这个是很多跳岛这个道路，再重新选择这个局面， 把之前的曲面移出，选择这个曲面，确定流线参数， 切换切削方向，这是我们想要的方向，中间确定 重新生成，这时道路就优化的非常的完美，模拟一下，他是没有跳刀的。

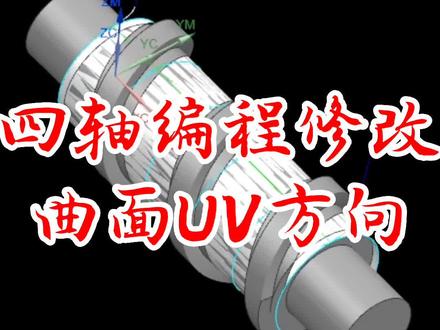

03:47查看AI文稿AI文稿哈喽，大家好，我们来看一下这个四周底部曲面开出。那这个老铁他在开出的时候呢，做了一个驱动面，就是这个白色面作为底底部的驱动面，他想走的话按照这个螺旋来开出，那他这个选这个驱动面的时候啊，做出来以后 看一下他走的是什么样子，他的优位是不对的啊，他说是没有按照这个螺旋去绕，那么走出来倒过来就是就是这种 好，就是这种情况，我们实际要做出来就是这种情况，按照这样去走，那他说这个面优微面，能不能这个面的优微线啊？能不能更改？这个是更改不了的，这个已经固定好的是没法 去更改的，那我们只能重新做，那怎么能做出来的？像这种按照这个螺旋这样去照的这个优微线来优微这个曲面， 那我们要重新做一个面，好，这个线呢，我已经抽出来了啊，就抽出一个中心线，抽中心线以后呢，我们在这里做个面，你看我这个面已经做出来，他已经是的啊，你看到没有？做出来以后是这种螺旋的，刚好是跟着我们的这个弧度来走， 是啊，成这样子，那么走出来倒过来就是这样子，那这个面我们怎么来做的啊？首先呢我你可以任意像刚刚要画一个面，然后把中间这里做一个线出来，然后这个抽出这个落下的这个中心线，抽中线以后呢，我们重新做个面，那这样做出来的面呢？他他的 uv 啊，他才 才是我们这种螺旋的啊。首先插入选择我们的扫链，扫链我们选择我们的洁面，就是中间我做了一条直线，选择洁面，然后再选择我们的引导线，引导线就选择这条线，选好这条线 以后呢，别着急啊，这样的话注射面呢，他是不会贴着我们的这个圆柱体的，所以我们在定向方法里面，这个方向要指定一个死量，指定我们这个圆柱体这个方向。好确定 啊，这样做出的面料就完全是贴合到我们的这个连接的侧壁。然后我们再以这个程序啊，现在我们再来看一下，你看我重新用这个编辑对象显示雪的这个面，我们来看他的优 v， 确定他是不是就成这种螺旋了，这样就可以解决了啊，然后呢我们再来做一个程序，给大家演示一下。 好， ok， 我们刚刚这个程序只要指定这个曲面就可以了，确定 好以后，这里我们指定切方向，这个点面的时候我们要看看啊，稍等一下，重新点一下这个面，没有选中，选这个面确定， 指定切方向确定，那这样话就按这个螺旋了，我们按五刀，这里要改成对中的确定。 ok， 刀中呢就选择我们的刀中学的远离直线就可以了。好，我们把它算出来看一下， 不用选步键啊，直接选这个面就可以了，因为选步键的话他算的就比较慢，如果你要走多的话，你就要选步键。好，我们再来看一下，刚刚我们是点的切身面，点错了啊，重新来生存一下，还算了很久是吧？现在出来以后是不是就达到我们想 要的了，因为这个图呢，有大概有五位老铁在问了我这个情况，因为别人没有告诉他这个驱动面怎么做，只跟他讲了这个程序，所以学这些东西啊，这个辅助面驱动这些过程很重要，如果说你驱动面做不出来这个程序呢？你就不知道怎么下手 好，如果学会，老铁，欢迎大家点赞、关注、收藏并转发。
