ug工序导航器跳部分导航器怎么回事

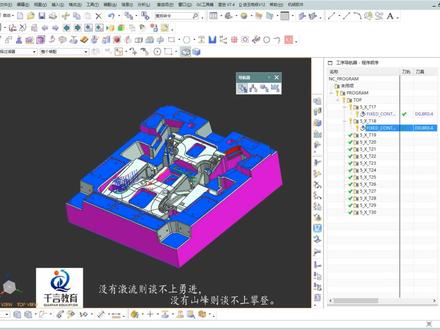

下面我们来研究一下这个啊，导航器，这个叫导航器，他的开关就在试图显示支援条，这里如果我把它关掉的话呢，这个就不见了啊，这样子呢，他就不见了，然后打开它显示支援条，他就出来了，然后这个是把它消住了， 他就不会跳回去了，这个是消钉，在这里，我们看到我现在用的是啊啊，把这个打开，先把它关掉， 这里有很多把刀，我用的是刀库的刀具，是不是用的刀术刀具， 那么这是一把刀，这个应该是这个是另外一把刀，现在我看不到刀号，比如说一号刀，两号刀的，你可以在这里， 你在这里点没有用的，你要在下面空白的地方点右键，然后列，然后配置，我现在不是没有刀号吗？是吧？你把这个勾打上去，然后应用， 那现在他他的刀记号都出来了，这是六号刀，三十六号刀，五十号刀，六十号刀，这样子就很方便啊，我们检查啊，编辑啊，这可以拉过来一点，这个是他换刀的时候， 他是刀具名称，如果你不要名称的话，哦，刀号刀具，这个是刀具哦，刀具名称嘛， 你不要他，然后确定，然后这样子的话刀具名称就没有了，然后刀具刀具肯定要了，比较重要的地方呢，刀具 一号换刀，然后这个这刀具啊，几何体一亮一亮，在这里看，你可以很快速的在这里检查，检查一辆，检查切胶，深度，检查布局，还有这个 啊，转速进给都可以开这里看，然后加直器啊，时间，这里有很多项，如果你要配的话，你就在这里配就可以了， 然后比如说不要把这个几合体移在最前面，怎么办呢？你可以在这里脸上移，上移，上移上移，然后运用啊，几合体就移在这里了， 看你的需要的配置，这个这个的顺序，或者显示开关 切削深度目击啊，这个有确定 啊？这个就是这样用的。这个是八点零的，我们看一下十二的哈，十二版本的话他也是一样的。这是十二版本，是不是十二版本？然后在这里点右键列配置， 像这个什么呢？这是后膜，后膜哦还还是要把那个关掉， 嗯，首选项，哎，把这个关掉，先首选项加工， 把自己关掉了 啊。这个是 这个是三十二六五的，然后再下来是十七二六零点八的，我们打开这个配置列，拉下来，在这里点右键，然后属性，然后我们来配置这个列。 像这个的话，我就不不需要这个刀记号了。为什么不用刀记号呢？因为他是手动换刀嘛，他就跟这个刀记号用不上了，然后你可以把它关掉，确定一下， 然后现在呢？呃，这个什么换刀很重要，为什么呢？因为这里我用了不同的刀镜，你看到了没有？这里是十七点八， 十七点八的，十七点八的，这个是十八点四的，然后这个是十七的。比较奇怪，是不是为什么要用刀进不同的刀呢？ 实际上的话，这个是他是有用的，因为这个旁边留了一点一，是不是他可能是留不了这么多的， 所以说我我特意把这个刀记号加大，这样子比较安全一点，因为这个是啊，热处理回来以后光刀了吗？我们再来看这个配置列吧。 列要呢，你要哪个参数你就把它放出来就可以了，比如说这个没有一辆是不是很难看？一辆吗？ 然后你可以把一辆放出来，一辆一辆，然后应用那一辆就出来了。比如说这个留了侧，侧边的留了零，里面留了四十八个丝，其实要深度就是一百 考下几个十的意思，遥不记啊，百分之五十，百分之五十五啊，进给输入 往这边拉，确定，然后就可以了。这个配置链就是这样用的，这个用起来是很好用的， 你直接看这里就知道他的信息了，你就不用说啊，这里打开，然后再在这里进去，还要在这里点一辆，看这样子的话太麻烦了，那一辆 零点八，一辆零点零七，在这里就可以看得到了，是吧？这样子的话就方便。
粉丝5748获赞2.2万
相关视频
04:01查看AI文稿AI文稿大家好，这一次我们一起看一看 ugnx 工序或部件导航器内容消失该如何解决。前几天有位朋友找我解决一个问题，他的 ug 软件工序导航器这一块内容不见了，消失的无影无踪，同样呢，部件导航器也不见了，这里也没有任何内容了，但是这个模型还在，然后我们就逐个查找原因， 把角色文件换个遍，然后把电脑上的三六零软件也卸载掉，最后查不出问题之后把这个 ugnx 软件的重新装，装了之后还是看不到这些内容在哪里。 当我们考虑要不要重装系统的时候呢，无意中发现这个地方就像 excel 表格一样，鼠标放在左上角之后，他这个光标就变成了左右箭头加双杠，单击点住他往外拉，那我们的这些列选项呢，就一个一个被拉开了，我们可以把它最大化，或者点 f 十一也行，最大化的快捷键是 f 十一好，最大化之后呢， 我们就可以一步一步把我们曾经正常的这些列选项的一条一条拉出来，好全部拉出来之后呢，双击这个交叉点就可以自动调整他的列宽，我们就能看到所有的信息。调整完之后呢，这个地方就可以点还原了，还原之后就回到了我们最初的状态， 这个时候我们就解决了这个问题，部件导航器也是一样的，如果我们哪一天突然看到自己的东西不在了，千万不要卸载软件或者重装软件，甚至重装系统，先试一下这个方法。好，既然谈到这个的话，我们再花一点时间说一下各类仕途， 我们在低版本软件的时候，比如十点零会习惯设置一些快捷键和我的快捷键就是 alt 加 shift， 加一代表程序试图，然后加二代表机床试图，加三是几何试图加四是方法试图配合这个可编程的鼠标呢，很快的就可以切换各种试图，我现在就是用快捷键在操作，就免得我们用鼠标， 这样也可以提高一些编程效率。可是我们装了最新版的 nx 之后呢，这些工具导航器他变了，发现这里多了一个功能， 就是添加程序仕途，比如说我们一个大型的理念，可能编了几百个操作，一个仕途看不过来，一个仕途看粗加工，另外一个仕途看精加工，这在我们的大型结构键里面是常用到的，这个时候呢，我们就可以添加若干个仕途，更方便浏览我们的操作工序。这种工序导航器变成这样之后，虽然多了这样一个功能， 但是他没有办法设置快捷键了，我们如果切换这个试图的时候呢，又必须点击这些图标按钮，那可能我们有些师傅呢，就习惯用老版本的经典模式，这个该怎么改变呢？我们试一下吧。文件 使用工具用户默认设置，找到加工用户界面工具导航器这一栏里面呢，第一项就是 使用经典导航器啊，这里呢我们先不要退出去，这个对话框呢，他有一个选项其实也蛮重要的，有时候我们加工操作，他的图标不够大的时候，我们就点到这个对话框， 这里有一个图标大小，我们选择大的，他这个工序操作的图标呢，就会变成最大的，看起来很醒目，很清爽。好在回到工艺导航里，我们把这个勾上之后，然后点应用， 他说重启 ax 之后再生效。好确定，确定之后呢，我们重启 ax 啊，重启完 ax 之后呢，我们发现这个地方呢，他就变成了原来的这种仕途样式，我们就可以看着一或者右键定制定制他的快捷键， 在这个导航器这里就可以在应用模块下，然后定制程序顺序，试图，机床式 几何试图，还有加工方法试图。这四个快捷键设置好之后呢，点关闭关闭，然后呢我们就可以通过快捷键迅速的切换各种试图了，但是他有一个缺点，就是当切到经典模式之后呢， 他这个程序试图就没有办法添加了，这个改不改其实无所谓，主要看大家喜欢哪一种模式，或者更习惯哪一种操作方法。好的，这一次呢，我们设置了一下用户默认设置，在以后的视频里呢，我会系统性的把用户默认设置的 一些特殊的方法分享给大家，当然也有可能有错误的地方发现大家及时指正，好的，这次就这样，谢谢大家。
272UG-NX重度用户
05:47
00:23查看AI文稿AI文稿我们有的学员呢，装上邮寄之后发现这里什么也没有，一般呢就挡着了，你只要往这边扒拉就可以了，这一点点的把它扒拉出来，在这一个位置，对吧？ 他是被隐藏在这个里面了，你不要担心说，哎，什么东西都没有了，直接给他拉，一个一个的把他拉出来啊？你看像这样全部拉出来了。
189乘光UG数控编程
02:10查看AI文稿AI文稿同学们好，我是金木，今天我分享一个 m x s 零六工序导航器列配置的问题，我们很多同学安装高版本以来，都会发现一个问题，在使用我们 u g 加工界面工序导航器这个列配置选项的时候，我们把它修改成我们所需要的选项， 结果我们重启 ug 之后，发现他又返回到原来的这个状态，那么如何去解决呢？接下来我教会大家方法。首先我们可以右键列配置，这里选择列配置，再选择配置列， 在这个下面我们可以发现用户默认的这个级别都是系统，而且呢都是只读，说白了这就是我们这个文件已经受到了保护，那么如何解决呢？非常简单，我们只需要在新建一个列配置为用户级别的列配 配置就可以了，那我已经新建了一个，接下来我们可以通过新建，然后呢在一这里选择用户注意名称，可以用任意一个名称都可以，中文英文都是可以的，那么现在我们点击确定 好，这个时候呢，你就可以任意的去修改你这个列配置的所有的选项了，那你可以直接改成你所想要的， 我们确定一下，这里我就不改了，大家可以自己去改，改完之后呢，你就可以直接使用这个列配置重启 ug 还是可以进行生效的，那么这是第一种方式，因为二三零六呢，他不能返回到我们经典界面，所以呢我们只能用这种方法来进行解决。 如果你是二幺二的这个版本，那么你可以在文件使用工具下面有个用户默认设置，那么你打 开加工里面选择用户界面，这个下面会有个工序导航器，那么你直接把这个使用经典导航器的这个勾打上就可以了，那么重启 ug， 你这个列配置依然可以返回你所想要的这个状态，那么这就是利用到低版本的这个工序导航器了。好，那么我这个小知识点就分享到这里，你学会了吗？点赞加关注，永远不迷路！
188UG数控编程
01:31查看AI文稿AI文稿大家好，今天给大家讲解一下我们 ug 编程工序导航系的一些简单设置啊，像我们在这一栏的话，可以把常用的一些余量啊，盘布局还有转速镜里把它调出来，这样方便我们查看以检查。那如何去调出来呢？我们在这里点右键找到链子里 还有我们的余量，还有我们的底部余量，当然你不想要的也可以把它去掉，如果是自动换挡呢，你可以把道具号调出来，如果是普通的不是自动换挡的，我们可以把它关掉。 呃，像我们的布局还有我们的转速，转速这里已经调出来了，那包含你的顺序位置的话，也可以改变一下啊，现在他的位置比较靠后的话，你想要在前面插开的话，我们也可以调换他的位置，在右键属性这里 找到我们的列，那比如我要把呃这个布局什么的贴到前面去，那你在下面这里往前面移 这里，那么他的位置就可以调出来，那这时间什么的你要放到后面，那也可以移动的， 然后时间就往后面调一点， 好吹， 这样就可以改变他的位置。那这样设置有什么好处呢？在边道路中呢，可以清晰明亮的查看到我们的一些余量啊，还有你的集合体进给速度转速啊，都可以一目了然查看。好的，这是我们一些简单的设置，谢谢大家。
01:50查看AI文稿AI文稿大家好，今天给大家讲解一下我们 ug 编程工序导航系的一些简单设置 啊，像我们在这一栏的话，可以把常用的一些余量啊，还有部剧还有转视镜给你把它调出来，这样方便我们查看以检查。那如何去调出来呢？我们在这里点右键啊，找到列子里啊，比我们的余量 还有我们的底部余量啊，当然你不想要的也可以把它去掉，如果是自动换刀的，你可以把道具号调出来，如果是普通的不是自动换刀的，我们可以把它关掉。 呃，像我们的布局还有我们的转速啊，转速这里已经调出来了，那包含你的顺序 位置的话也可以改变一下啊，现在他的位置比较靠后的话，你想要在前面插开的话，我们也可以调换他的位置，在右键属性这里 找到我们的列，那比如我要把呃这个布局什么的交到前面去，那你在下面这里往前面移 确定，那么他的位置就可以调出来。那比如时间什么的，你要放到后面，那也可以移动的 来，我们时间就往后面调一点， 好确定好，这样就可以改变他的位置。那这样设置有什么好处啊？在边道路阻乱，就可以清晰明亮的查看到我们的一些余量啊啊，布局， 还有你的集合体进给速度转速啊，都可以一目了然查看。好的，这是我们一些简单的设置，谢谢大家。
01:09查看AI文稿AI文稿同学把这个资源条我们看把这个勾啊消除，这个勾点掉之后，哎，他不见了，是不是？然后我们把它打开之后，比如说是我们点开这个 啊，有时候我们在这一放，哎，他又不见了，是不是？然后我们画图的时候这样的是不是很烦？每次都要去点他一下啊？这个就是我们在这个地方资源点这里有一个小设置按钮，我们把它这个按钮给他点开啊，小设置把这个消住啊，然后给他点住啊，这样的话他就会，哎 停留在这里，你看我点这个右边，他就定住了啊。如果现在右边的话，我们可以在这个显示看位置，在显示这个，现在是在左边吧，然后我们在右边的话，直接把勾点起就行了啊，有时候我们有的同学可能点错了，还有一个问题啊， 在这个首选项用户界面点开之后，这里有这地方有一个布局啊，布局的话啊，资源条点开，他有时候点的时候给你点到一边去了，我更改啊。嗯，然后他这点了一个在如如功能区 选项卡，类似这一个选项，这样的话他就会直接会给你跳出来放在这块，就像对话框一样给你放在这个桌面上啊，这样的话是在设置，有时候漏物设置的话在这里出问题，在这里改一下，改回来在左侧或右侧就可以了啊，这是一个问题，有时候不太注意的话，可能刚开始学不太懂这个问题，就是这样的一个解决方法。
08:22查看AI文稿AI文稿好，现在咱们学习啊，就是 nx 一九五三这个以后的的高版本啊，咱们在这个工序导航器里边呢，好多学员反映就是在这个加工模块工序导航器里边，这各种栏目呀，都是调一下 修调成自己需要的先是的，那么比如说车道深度这个转速，尽给侧面余量、地面余量，加上坐标器啊和时间，把自己调需要的都是显示那种调出来，但调完之后啊，再重新 这个新建邮寄途当，或者是调完之后根本没有效果，都不起作用，就是再重新打开邮寄的话，他又变回成原来的啊，这是个这种现象， 从线上的原因和解决办法。好，咱们先说下这种现象，比如说现在啊，咱们要调一下这个工序导航器先时见面的内容，好点列，配好鼠标光标放到空白的地方，点右键列，然后点配置列 好，比如说这里边呢，这个换刀，这个不要，刀归不要，这都不要。刀具需要刀具描述，这都不需要啊，刀具号这个要啊，时间长度不要集合体啊，集合体的话集团坐标系要方法 余量布局，锯断刀具啊，这后边的好多呀，你看咱们都给他去了，这都不需要啊，加车怎样这样调 好，比如说时间调到后边这样调的话，咱们点个确定啊，啊，看一下啊， 点个确定，觉得这样都能用实力的话，这是不行的啊。好，咱们现在啊，就是大概咱要现成的内容啊，都是前面打勾都调好了。 对呀，你看现在他默认的程序系统状态是制度是吧？咱们比如说点确定 好，点确定的话，这个效果出来了，看，好啊，你看效果 确实是出来了 啊，想要的内容有了， 比方这个图单啊，咱们连个保存啊，保存，咱点两下保存，咱们看一下咱们再次打开的时候有没有效果。好，咱们现在给他邮寄关闭掉， 就是打开之后啊，会发现他要变成原来了啊，咱们现在打开，打开 nx 二零零七， 一九五三以前的版本不存在这个现象，就是一九五三之后的版本啊，会有会有这种现象，好，双击这个好，看一下啊，咱们重新启动优， 估计之后又变成这个界面了，就刚才调的是没有包退下来没有效果啊，好，咱说的就是这个问题，看这个解决方法，解决方法的是文件。解决方法有两种啊，第一种方法是文件使用工具，然后点用户默认设置 好在这个加工里边啊，加工里里边点用户界面工序导航器的话，咱们在使用经典导航器前面点一下，打勾好点确定， 他说用户慢设置更改将在重新启动 nx 后才会生效，咱们先点确定啊。 how？ 这时候啊，咱们看一下啊，好，对啊，所有的地方都是文件使用工具，用户没人设置。恭喜导航器前面打成使用经典，恭喜导航器啊，好，咱们关了 重新启动邮寄， 就刚才那个设置的话，经典使用经典，恭喜导航器打勾就是重新启动邮寄啊，才生效啊， 好，比如说呀，你看现在他这个界面呢，都变了啊，已经变成咱们 nx 一五三之前的低版本经典界面 工具工序导航器，现在咱们跳一下，变成经典工序导航器之后啊，再调整之后保存他的效果就是一劳容易了，他可以一直继承啊，咱们点列 空白处，点右键列，然后点往下点，配置好，咱们找一下要的换刀，这个不要，刀规也不要，刀具这个要，然后啊，刀具号要，时间给他放到最后。 好，咱们看一下啊，刀具这个要，刀具号要啊，咱们要加工做标系 mcs 方法，不要这个余量上面余量底面余量，切磋深度啊，假设布局也要吧，好紧，给速度， 尽给 f 值啊，速度是专属，还有这个时间，这前面需要的我都打勾。好，咱们点确定发现没有，咱们现在啊这个需要的内容啊，常规需要内容跳好了，咱们可以拖拉一下刀具啊，刀具号 还有这个坐标系啊，余量放到上面不松，按鼠标左键底面余量，切磋深度好，近跟速度 好，咱们看一下啊，现在咱们已经调好了是吧？调好之后啊，咱们重新启动邮寄一下，看有没有效果。好，咱们 注意这个兔档调好之后啊，其实不用关闭，咱们不用包退，直接把这邮寄关闭，看能不能提成下来，把它关了 关闭。游击之后啊，咱们再点这个，打开 n x 二零零七双击 好，打开这个历史文件，那个文件啊，咱们看一下啊，哎， 刚才调的内容，你看是不是都在这里继承了是吧？如果不放心的话，咱们再新建一个应用模块，建模，加上咱重新画一个图进到啊，建模啊，文件 新建好点，确定 好，这里边点个块啊，插入一个长方体块，咱现在应用模块进到加工里边。好，直接点确定 好现在这个工序导航器咱们拉开看一下，你看刀具，刀具号、坐标器余量、地面余量，是不是刚才跳的都继承下来了啊？好， 就是关于这个工具导航器啊，跳征之后无法保存，无法，都是继承 的原因以及解决办法。咱们就是七种经典工序导航器，咱在设置之后啊，都可以继承保留下来。这个解决办法呀，咱们讲到这里。
01:02查看AI文稿AI文稿模具十万个，为什么？大家好，我们在使用佣金编程时，经常可能因为操作不当，然后导致我们的工具导航器来里面什么东西都没有了，那我们工具导航器里面没有东西以后呢？我们再拎刀回发也就看不到我们刀了。那下周问题的话怎么去解决呢？那么相信大家也有这方面的疑问。好的，下面我们来讲解一下解决方法。 我们现在看到这个程序石头里面他是现在全部空白的，那我们现在编刀路口就编不了，那怎么去解决呢？其实也很简单，我们鼠标放到这个左边这里往这边拉过来，那你可以看到如果你拖的很远的话，那就多拖几次 啊，一个一个这样拿过来，他全部已经收进去了，因为我们有时候点的话可能点点有问题，点的位置不对，那么就会导致这种情况，你看这现在需要一个一个把它拖出来啊，最后的这个名称的，这样的话就把我们这个问题 接着我们从边上这里啊按住鼠标左键把它拖出来，因为这个是可以拖动的。好的，你学会了吗？千万不要告诉别人哦，有问题，搜索模具十万个，为什么叮了一下问题全解决了。
00:45查看AI文稿AI文稿我们通常在四周加工的时候，如果要旋转这个孔的角度位置，旋转了九十度，但在重新选孔的时候，他会显示在原来的位置，这样会干费弓箭。 我们怎么解决呢？我们找到加工特征里面找到他，然后把他删除， 再回来重新选择， 这时就可以了，关注我。
02:08查看AI文稿AI文稿今天给大家分享一个问题的解决方案，什么问题呢？就是一个网友啊，他遇到加工模块的工序导航器里面不显示任何内容，都是空白的， 那么这个怎么回事呢？我们怎么点啊，都点不出来啊，重装软件也无法解决， 他是很头疼了，那么下面老爷来分享一下啊，先关闭软件，然后呢再开始拆章。这里啊，找到 windows 系统啊，下面的啊， windows 系统看到有一个运行啊，打开， 然后输入 r e g e d i t。 啊，这个是系统注册表的打开方式，好，就打开注册表，然后呢我们看到有第二线 展开，然后找到 ug 这块啊， ug 是 u 开头的， 我们打开看一下。好，就这个展开，展开以后呢看到 nx 好下面有一个版本号，那目前呢，我们是十点零这个版本有问题啊，所以呢，我们找到数字这个版本号，十点零，在版本号上右键删除它啊， 点式删除了，然后我们再关闭重启，按照这个软件啊，先进一个文件。 好，我们再进入加工模块试一下。 好，已经显示出来了啊，我们在创建一个工序， 试一下， ok 了，搞定啊，再创建一个行江喜试一下，看一下有没有问题。 好了，已经完美解决啊，那这个问题呢，确实很少见啊，关注老叶带你学习更多 ug 技巧。
